直流电路与交流电路(45分钟)[刷基础]1．(2019·四川成都高三考前摸底)如图，匀强磁场中，一单匝矩形金属线框绕与磁感线垂直的转轴匀速转动，线框中产生的交变电动势瞬时值随时间变化的规律为e ＝202sin 100πt (V)．下列说法正确的是( )A ．该线框转动的频率是100 HzB ．该线框产生的交变电动势最大值是20 VC ．t ＝0.005 s 时刻，线框平面与中性面重合D ．t ＝0.05 s 时刻，穿过线圈的磁通量变化率为0解析：该线框转动的频率是f ＝ω2π＝100π2πHz ＝50 Hz ，选项A 错误；该线框产生的交变电动势最大值是20 2 V ，选项B 错误；t ＝0.005 s 时刻，线框转过的角度为100π×0.005＝π2，此时平面与中性面垂直，选项C 错误；t ＝0.05 s 时刻，电动势的瞬时值为0，此时穿过线圈的磁通量变化率为0，选项D 正确．答案：D2. (2018·高考天津卷)教学用发电机能够产生正弦式交变电流．利用该发电机(内阻可忽略)通过理想变压器向定值电阻R 供电，电路如图所示，理想交流电流表A 、理想交流电压表V 的读数分别为I 、U ，R 消耗的功率为P .若发电机线圈的转速变为原来的12，则( ) A ．R 消耗的功率变为12P B ．电压表V 的读数变为12U C ．电流表A 的读数变为2ID ．通过R 的交变电流频率不变解析：交流发电机产生的感应电动势最大值E m ＝NBS ω，且有ω＝2πn ，所以当发电机线圈转速减半后，感应电动势最大值减半，有效值减半，又理想变压器原、副线圈电压有效值之比等于原、副线圈匝数比，故电压表示数减为原来的一半，B 项正确；由电功率P ＝U 2R可知，变压器输出功率即R 消耗的功率变为原来的14，A 项错误；由P ＝UI 可知，原线圈中电流减为原来的一半，C 项错误；交变电流的频率与发电机线圈转动角速度成正比，故D 项错误． 答案：B3．(多选)(2018·高考江苏卷)如图所示，电源E对电容器C充电，当C两端电压达到80 V时，闪光灯瞬间导通并发光，C放电．放电后，闪光灯断开并熄灭，电源再次对C充电．这样不断地充电和放电，闪光灯就周期性地发光．该电路( )A．充电时，通过R的电流不变B．若R增大，则充电时间变长C．若C增大，则闪光灯闪光一次通过的电荷量增大D．若E减小为85 V，闪光灯闪光一次通过的电荷量不变解析：充电时，电容器电荷量增加，两端电压增大，根据欧姆定律可知，R两端的电压减小，通过R的电流逐渐减小，A错误；R增大，通过的平均电流变小，根据Q＝It可知充电时间变长，B正确；根据Q＝CU，若C增大，则闪光灯闪光一次通过的电荷量增大，C正确；因为当C两端电压达到80 V时，闪光灯瞬间导通并发光，所以若E减小为85 V，闪光灯闪光一次通过的电荷量不变，D正确．答案：BCD4．(2019·山东淄博实验中学检测)有一交流发电机模型，矩形金属线圈在匀强磁场中绕与磁感线垂直的固定轴匀速转动，发电机负载为白炽小灯泡，若线圈匝数为100匝，回路总电阻为2 Ω，线圈转动过程中穿过该线圈的磁通量Φ随时间t的变化规律为Φ＝0.04sin πt Wb，设π2＝10，回路中电阻值恒定不变，则( )A．t＝0时，回路瞬时电流为零B．t＝10 s时，回路电流改变方向C．t＝1.5 s时，回路瞬时电流最大D．从t＝0到t＝10 s时间内，回路产生的焦耳热为400 J解析：根据穿过线圈的磁通量随时间的变化规律Φ＝0.04sin πt Wb知，t＝0时，穿过回路的磁通量为零，感应电动势最大，感应电流最大，故A错误；t＝10 s时，穿过回路的磁通量为零，感应电流最大，回路中的电流方向不改变，故B错误；t＝1.5 s时，穿过回路的磁通量最大，磁通量的变化率为零，回路中的瞬时电流最小，故C错误；E m＝nBSω＝nΦmω＝4πV，故产生的感应电动势的有效值E＝E m2＝22πV，回路中产生的焦耳热Q＝E2Rt＝400J，故D正确．答案：D5．(多选)在如图所示的电路中，电源内阻不可忽略，闭合开关后，当滑动变阻器的滑片P由a端滑向b端的过程中，以下说法正确的是( )A．电源内阻消耗的功率一定增大B．电源内阻消耗的功率一定减小C ．电源的输出功率一定减小D ．电源的输出功率可能减小解析：闭合开关后，当滑动变阻器的滑片P 由a 端滑向b 端的过程中，滑动变阻器接入电路中的电阻增大，所在支路的电阻增大，外电路电阻增大，电源输出电流减小，电源内阻消耗的功率P r ＝I 2r 一定减小，选项A 错误，B 正确；根据电源输出功率最大的条件可知，当外电路电阻等于电源内阻时，电源输出功率最大．当滑动变阻器的滑片P 由a 端滑向b 端的过程中，电源的输出功率可能减小，选项D 正确，C 错误．答案：BD6．(多选)(2019·山东青岛调研检测)理想变压器原线圈a 的匝数n 1＝100匝，副线圈b 的匝数n 2＝50匝，线圈a 通过电阻R 1接在u ＝50 2 sin 314 t (V)的交流电源上，“12 V 6 W”的灯泡恰好正常发光，电阻R 2＝24 Ω，电压表为理想电表．下列说法正确的是( )A ．交变电流的频率为100 HzB ．原线圈两端的电压为50 VC ．电压表的示数为24 VD ．R 1消耗的功率是0.5 W解析：由交流电源的瞬时值表达式可知，角速度ω＝100π rad/s ，则f ＝100π2π Hz ＝50 Hz ，故A 错误；灯泡正常发光，故副线圈中电流为I ＝P U ＝612A ＝0.5 A ，所以电压表示数为U 2＝U ＋IR 2＝12 V ＋0.5×24 V＝24 V ，故C 正确；根据理想变压器电压比n 1n 2＝U 1U 2，可得原线圈两端的电压为U 1＝48 V ，故B 错误；R 1两端的电压为U 1′＝(50－48) V ＝2 V ，根据电流之比等于匝数的反比可得I 1＝0.25 A ，则R 1消耗的功率P ′＝U 1′I 1＝2×0.25 W＝0.5 W ，故D 正确．答案：CD7．(多选)如图所示，L 1、L 2、L 3为三只完全相同的小灯泡，其中L 1接在理想变压器的原线圈上，L 2、L 3并联在副线圈两端，三只灯泡均正常发光．已知输入端电压为U ，则( )A ．理想变压器原、副线圈的匝数比为1∶2B ．理想变压器原、副线圈的匝数比为2∶1C ．小灯泡额定电压为U 2D ．小灯泡额定电压为U 3解析：设每只小灯泡的额定电流为I ，因并联在副线圈两端的两只小灯泡均正常发光，所以副线圈中的总电流为2I ，原、副线圈电流之比为1∶2，所以原、副线圈的匝数之比为2∶1，则有原、副线圈两端的电压之比为2∶1，故B 正确，A 错误；设小灯泡的额定电压为U 1，则副线圈两端电压为U 1，所以原线圈两端电压为2U 1，又因为原线圈与灯泡串联，所以U ＝2U 1＋U 1，解得U 1＝U 3，故D 正确，C 错误． 答案：BD8．如图所示，理想变压器原、副线圈的匝数比n 1∶n 2＝1∶5，原线圈接u 1＝110sin 100πt V 的交流电，电阻R 1＝R 2＝25 Ω，D 为理想二极管，则( )A ．通过电阻R 1的电流为2 AB ．二极管的反向耐压值应大于550 VC ．原线圈的输入功率为200 WD ．通过原线圈的电流为1511A 解析：由原线圈接u 1＝110sin 100πt V 的交流电与原、副线圈的匝数比n 1∶n 2＝1∶5，根据U 1U 2＝n 1n 2可知，副线圈的电压为U 2＝51×1102V ＝275 2 V ，通过电阻R 1的电流为I R 1＝U 2R 1＝11 2 A ，选项A 错误；变压器副线圈电压最大值为U 2m ＝2U 2＝550 V ，故二极管的反向耐压值应大于550 V ，选项B 正确；R 1消耗的功率为P R 1＝U 2I R 1＝6 050 W ，故原线圈消耗的功率大于6 050 W ，选项C 错误；通过电阻R 1的电流为I R 1＝11 2 A ，则通过原线圈的电流应该大于I ＝n 2n 1I R 1＝55 2 A ，选项D 错误．答案：B9．如图所示，一个小型水电站，其交流发电机的输出电压U 1一定，通过理想升压变压器T 1和理想降压变压器T 2向远处用户供电，输电线的总电阻为R .T 1的输入电压和输入功率分别为U 1和P 1，它的输出电压和输出功率分别为U 2和P 2.T 2的输入电压和输入功率分别为U 3和P 3，它的输出电压和输出功率分别为U 4和P 4.下列说法正确的是( )A ．当用户的用电器增多时，U 2减小，U 4变大B ．当用户的用电器增多时，P 1变大，P 3减小C ．输电线上损失的功率为 ΔP ＝U 22RD ．要减小线路的损耗，应增大升压变压器的匝数比n 2n 1，同时应增大降压变压器的匝数比n 3n 4解析：交流发电机的输出电压U 1一定，匝数比不变，根据n 1n 2＝U 1U 2，知U 2不变，故A 错误；当用户的用电器增多时，用户消耗的电功率变大，则输入功率增大，即P 3变大，故B 错误；输电线上损失的功率ΔP ＝U 2损R，输电线上损失的电压U 损小于U 2，故C 错误；输送功率一定时，根据P ＝UI 和P 损＝I 2R 知，要减小线路的损耗，应增大输送电压，又U 1一定，根据n 1n 2＝U 1U 2，可知应增大升压变压器的匝数比n 2n 1，U 3＝U 2－I 2R ，U 2增大，I 2减小，所以U 3增大，用户电压不变，根据U 3U 4＝n 3n 4知，应增大降压变压器的匝数比n 3n 4，故D 正确．答案：D[刷综合]10．(2019·福建三明第一中学理科综合)图甲中理想变压器原、副线圈的匝数之比n 1∶n 2＝5∶1，电阻R ＝20 Ω，L 1、L 2为规格相同的两只小灯泡，S 1为单刀双掷开关．原线圈接正弦交变电源，输入电压u 随时间t 的变化关系如图乙所示．现将S 1接1、S 2闭合，此时L 2正常发光．下列说法正确的是( )A ．只断开S 2后，原线圈的输入功率增大B ．输入电压u 的表达式u ＝202sin 50πt VC ．若S 1换接到2后，原线圈的输入功率为1.6 WD ．若S 1换接到2后，R 消耗的电功率为0.8 W解析：只断开S 2后，负载电阻变为原来的2倍，副线圈电压不变，则副线圈的功率变小，即原线圈的输入功率变小，A 错误；由图乙知周期T ＝0.02 s ，ω＝2π0.02rad/s ＝100π rad/s ，所以输入电压u 的表达式应为u ＝202·sin 100πt V ，B 错误；若S 1换接到2后，由U 1U 2＝n 1n 2＝51，U 1＝2022V ＝20 V ，得电阻R 两端电压有效值为4 V ，R 消耗的电功率为P 2＝U 22R ＝4220 W ＝0.8 W ，而变压器两端的功率相等，则原线圈输入功率也为0.8 W ，C 错误，D 正确．答案：D11．(多选)(2019·重庆巴蜀中学高三理科综合)如图所示，I 为电流表示数，U 为电压表示数，P 为定值电阻R 2消耗的功率，Q 为电容器C 所带的电荷量，W 为电源通过电荷量q 时电源做的功．当变阻器滑动触头向右缓慢滑动过程中，下列图象能正确反映各物理量关系的是( )解析：变阻器滑动触头向右缓慢滑动过程中，R 1接入电路的电阻减小，电路中电流增大，R 2消耗的功率为P ＝I 2R 2，P ∝I 2，故A 正确；电容器C 的电压U C ＝E －I (R 2＋r )，电荷量Q ＝CU C＝C [E －I (R 2＋r )]，则ΔQ ΔI＝－C (R 2＋r )，保持不变，则Q I 图象是向下倾斜的直线，故B 正确；电压表示数U ＝E －Ir ，U I 图象应是向下倾斜的直线，故C 错误；电源通过电荷量q 时电源做的功W ＝qE ，E 是电源的电动势，则W q 是过原点的直线，故D 错误．答案：AB12．如图所示，图甲中M 为一电动机，当滑动变阻器R 的触头从一端滑到另一端的过程中，两电压表的读数随电流表读数的变化情况如图乙所示．已知电流表读数在0.2 A 以下时，电动机没有发生转动．不考虑电表对电路的影响，以下判断正确的是( )A ．电路中电源电动势为3.4 VB ．变阻器的触头向右滑动时，V 2读数逐渐减小C ．此电路中，电动机的最大输出功率为0.9 WD ．变阻器的最大阻值为30 Ω解析：由题图甲知，电压表V 2测量路端电压，电流增大时，内电压增大，路端电压减小，所以最上面的图线表示V 2的读数与电流的关系，此图线斜率的绝对值大小等于电源的内阻，为r ＝3.4－3.00.2Ω＝2 Ω.当电流I ＝0.1 A 时，U ＝3.4 V ，则电源的电动势E ＝U ＋Ir ＝3.4 V ＋0.1×2 V ＝3.6 V ，故A 错误；变阻器的触头向右滑动时，R 接入电路的阻值逐渐变大，总电流逐渐减小，内电压逐渐减小，路端电压即V 2的读数逐渐增大，故B 错误；由题图乙可知，电动机的电阻r M ＝0.8－0.40.1Ω＝4 Ω.当I ＝0.3 A 时，U ＝3 V ，电动机的输入功率最大，为P ＝UI ＝3×0.3 W＝0.9 W ，又因电动机有内阻，则最大输出功率一定小于0.9 W ，故C 错误；当I ＝0.1 A 时，电路中电流最小，变阻器的电阻为最大值，所以R ＝E I －r －r M ＝(3.60.1－2－4)Ω＝30 Ω，故D 正确．答案：D13．图甲为小型旋转电枢式交流发电机的原理图，其矩形线圈在磁感应强度为B 的匀强磁场中，绕垂直于磁场方向的固定轴OO ′(OO ′沿水平方向)匀速转动，线圈的两端经集流环和电刷与电阻R ＝10 Ω连接，与电阻R 并联的交流电压表为理想电压表，示数为10 V ．图乙是矩形线圈中磁通量Φ随时间t 变化的图象．则( )A ．此交流发电机的电动势平均值为10 2 VB ．t ＝0.02 s 时R 两端的电压瞬时值为零C ．R 两端的电压u 随时间t 变化的规律是u ＝102·cos 100πt VD ．当ab 边速度方向向上时，它所受安培力的方向也向上解析：矩形线圈绕垂直于磁场方向的转轴匀速转动，产生正弦交流电，外电阻R ＝10 Ω，电压表示数为10 V ，说明E m2＝10 V ，即E m ＝10 2 V ．根据题图乙t ＝0时磁通量等于0可判断t ＝0时R 两端的电压最大，所以R 两端的电压随时间变化的规律为u ＝102cos ωt ＝102·cos 100πt V ，选项C 对．将t ＝0.02 s 代入R 两端的电压瞬时值的表达式，得u ＝10 2 V ，选项B 错．根据楞次定律，感应电流总是阻碍线圈的转动，所以当ab 边速度方向向上时，它所受安培力的方向向下，选项D 错．电动势平均值为磁通量和时间的比值，而该比值最大为E m ＝10 2 V ，所以平均值一定比E m ＝10 2 V 小，选项A 错．答案：C14．(多选)(2019·四川树德中学高三二诊)在如图甲所示的电路中，理想变压器原、副线圈匝数比为10∶1，a 、b 两端接入图乙所示的电压，副线圈接火灾报警系统(报警器未画出)，图中电压表和电流表均为理想电表，D 为理想二极管，R 0为定值电阻，L 为电阻恒定的指示灯，R T 为热敏电阻，其阻值随温度的升高而减小．下列说法中正确的是( )A ．电压表的示数为22 VB ．若R T 处出现火灾时，电压表示数将变大C ．若R T 处出现火灾时，电流表示数将变大D ．若R T 处出现火灾时，指示灯L 将变暗解析：设原线圈两端电压为U 1，根据热效应可得U 21R T ＝(220 V )2R ×T 2，解得U 1＝110 2 V ，则副线圈的电压U 2＝n 2n 1U 1＝11 2 V ，故A 错误；输入端的电压不变，匝数比不变，则电压表示数不变，故B 错误；若R T 处出现火灾时，R T 电阻变小，输出的总功率变大，则输入端的电功率变大，电压不变，则电流表的示数变大，故C 正确；若R T 处出现火灾时，R T 电阻变小，电压表示数不变，电流变大，R 0两端电压变大，则灯泡两端电压变小，指示灯变暗，故D 正确．答案：CD15．(多选)如图甲所示的远距离输电示意图中，变压器均为理想变压器．升压变压器原、副线圈匝数比为1∶100，其输入电压如图乙所示，远距离输电线的总电阻为100 Ω.降压变压器右侧部分为一火警报警系统原理图，其中R 1为一定值电阻，R 2为用半导体热敏材料制成的传感器，当温度升高时其阻值变小．电压表V 显示加在报警器上的电压(报警器未画出)．未出现火情时，升压变压器的输入功率为750 kW.下列说法正确的是( )A ．降压变压器副线圈输出的交变电流频率为50 HzB ．输电线中的电流为60 AC ．输电线路损耗功率为90 kWD ．当传感器R 2所在处出现火情时，电压表V 的示数变大解析：由图乙知交变电流的周期T ＝0.02 s ，所以降压变压器副线圈输出的交变电流频率为f ＝50 Hz ，选项A 正确；由图乙知升压变压器输入端电压有效值为250 V ，根据电压与匝数成正比知，副线圈电压为25 000 V ，所以输电线中的电流为I ＝P U＝30 A ，选项B 错误；输电线损失的电压为ΔU ＝IR ＝30×100 V＝3 000 V ，输电线路损耗功率为ΔP ＝ΔUI ＝90 kW ，选项C 正确；当出现火情时，传感器R 2阻值减小，升压变压器副线圈两端电压U 2不变，由I 2U 2＝I 22R ＋I 23(R 1＋R 2)，I 2n 3＝I 3n 4，得U 2＝I 2[R ＋n 23n 24(R 1＋R 2)]，因为R 2减小，U 2不变，则I 2增大，输电线上电压损失增大，降压变压器原、副线圈两端电压都减小，且定值电阻的分压增大，所以电压表V 的示数变小，选项D 错误．答案：AC。
二轮复习专题4第1讲直流电路和交流电路课件(42张)
(3) 远距离输电常用关系式(如图所示)
①功率关系：P1＝P2，P3＝P4，P2＝P线＋P3. ②电压损失：U损＝I2R线＝U2－U3. ③输电电流：I 线＝UP22＝UP33＝U2R－线U3. ④输电导线上损耗的电功率：P 损＝I 线 U 损＝I2线_R 线＝UP222R 线.
内容索引
内容索引
增大，故 A 错误；R0 两端的电压为 U0＝I2R0，用户得到的电压为 U3＝
U2－U0，当用户增多时，I2 增大，U0 增大，所以 U3 减小，为使用户获得
的电压稳定在 220 V，则需要增大 U2，变压器原副线圈电压关系为
U2＝ U1
nn21，在 U1 和 n2 不变的情况下，要增大 U2，可以减小 n1，即将 P 适当
【答案】 C
内容索引
二 交变电流的产生及四值问题
1. 线圈通过中性面时的特点 (1) 穿过线圈的磁通量最大． (2) 线圈中的感应电动势为零． (3) 线圈每经过中性面一次，感应电流的方向改变一次．
内容索引
2. 正弦式交流电“四值”的应用
内容索引
2 (2021·江苏卷)贯彻新发展理念，我国风力发电发展迅猛， 2020年我国风力发电量高达4 000亿千瓦时．某种风力发电机的原理如图 所示，发电机的线圈固定，磁体在叶片驱动下绕线圈对称轴转动，已知 磁体间的磁场为匀强磁场，磁感应强度的大小为0.20 T，线圈的匝数为 100、面积为0.5 m2，电阻为0.6 Ω，若磁体转动的角速度为90 rad/s，线 圈中产生的感应电流为50 A．求：
内容索引
三 变压器与远距离输电
1. 变压器制约问题主要有三项： 电压制约：输出电压 U2 由输入电压决定，即 U2＝nn21U1，可简述为“原 制约副”． 电流制约：原线圈中的电流 I1 由副线圈中的输出电流 I2 决定，即 I1 ＝nn21I2，可简述为“副制约原”． 负载制约：原线圈的功率P1由用户负载决定，P1＝P负1＋P负2＋…， 简述为“副制约原”．
高考物理二轮复习4.1直流电路与交流电路课件(共25张PPT)
B [滑片向上滑动时，滑动变阻器接入电路的电阻增大，整个 电路电阻增大，干路电流减小，A1 示数减小，A 错误；内电压减小， 外电压增大，R1 两端的电压增大，则通过 R1 的电流增大，而干路电 流减小，则 A2 的示数减小，B 正确；电容器两端的电压增大，所以 电容器的带电荷量增大，C 错误；通过内电阻的电流减小，则由 P ＝I2r，可知，电源内阻消耗的电功率减小，D 错误。]
D [由于输电线总电阻为 R，输电线上有电压降，U 线＜U2。根 据欧姆定律得 I2＝UR线<UR2，故 A 错误；输电线上有功率损失 ΔP＝ΔRU2， ΔU<U2，故 B 错误；根据 P＝UI 知在功率不变的情况下，增大 U，I 减小，故 C 错误；理想变压器不改变电功率，U2I2＝U1I1，故电厂输 送电功率为 U2I2，故 D 正确。]
2．求解功率最大值问题的 2 点技巧 (1)定值电阻的功率：P 定＝I2R R 为定值电阻，P 定只与电流有关系，当 R 外最大时，I 最小，P 定最小，当 R 外最小时，I 最大，P 定最大。 (2)电源的输出功率：P 出＝rE＋2RR外外2＝R外R－外Er22＋4r。当 R 外＝r 时，P 出＝E4r2最大。
(甲)
(乙)
( 丙)
(丁)
A [在图(甲)位置时，线圈中的磁通量最大，感应电流为零， A正确；从图(乙)位置开始计时，线圈中电流i随时间t变化的关 系式为i＝Imcos ωt，B错误；在图(丙)位置时，线圈中的磁通量 最大，磁通量的变化率最小，感应电流为0，C错误；在图(丁) 位置时，感应电动势最大，cd边电流方向为d→c，D错误。]
[典例2] (2021·山东济南高三模拟)如图所示，R1为定值电阻、R为滑动变阻 器、C为电容器，闭合开关S，当滑片P向上移动时，下列说法正确的是
2021届新高考物理二轮复习 专题4 第1讲 直流电路与交流电路 作业含解析

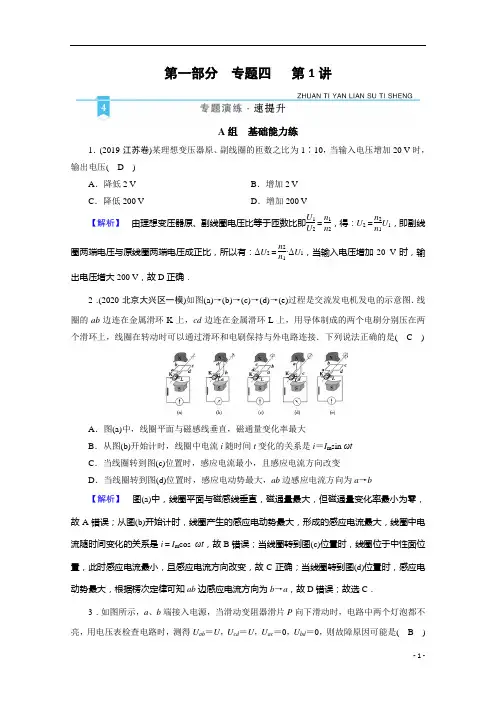

第一部分 专题四 第1讲A 组 基础能力练1．(2019·江苏卷)某理想变压器原、副线圈的匝数之比为1∶10，当输入电压增加20 V 时，输出电压( D )A ．降低2 VB ．增加2 VC ．降低200 VD ．增加200 V【解析】 由理想变压器原、副线圈电压比等于匝数比即U 1U 2＝n 1n 2，得：U 2＝n 2n 1U 1，即副线圈两端电压与原线圈两端电压成正比，所以有：ΔU 2＝n 2n 1·ΔU 1，当输入电压增加20 V 时，输出电压增大200 V ，故D 正确．2．(2020·北京大兴区一模)如图(a)→(b)→(c)→(d)→(e)过程是交流发电机发电的示意图．线圈的ab 边连在金属滑环K 上，cd 边连在金属滑环L 上，用导体制成的两个电刷分别压在两个滑环上，线圈在转动时可以通过滑环和电刷保持与外电路连接．下列说法正确的是( C )A ．图(a)中，线圈平面与磁感线垂直，磁通量变化率最大B ．从图(b)开始计时，线圈中电流i 随时间t 变化的关系是i ＝I m sin ωtC ．当线圈转到图(c)位置时，感应电流最小，且感应电流方向改变D ．当线圈转到图(d)位置时，感应电动势最大，ab 边感应电流方向为a →b【解析】 图(a)中，线圈平面与磁感线垂直，磁通量最大，但磁通量变化率最小为零，故A 错误；从图(b)开始计时，线圈产生的感应电动势最大，形成的感应电流最大，线圈中电流随时间变化的关系是i ＝I m cos ωt ，故B 错误；当线圈转到图(c)位置时，线圈位于中性面位置，此时感应电流最小，且感应电流方向改变，故C 正确；当线圈转到图(d)位置时，感应电动势最大，根据楞次定律可知ab 边感应电流方向为b →a ，故D 错误；故选C ．3．如图所示，a 、b 端接入电源，当滑动变阻器滑片P 向下滑动时，电路中两个灯泡都不亮，用电压表检查电路时，测得U ab ＝U ，U cd ＝U ，U ac ＝0，U bd ＝0，则故障原因可能是( B )A．变阻器短路B．变阻器断路C．a、c间灯泡断路D．两个灯泡都断路【解析】串联电路中灯不发光，则可能是某处断路，电压表测断路位置为电源电压，测不断的位置电压为零，U ab＝U测量的是电源电压，测得U cd＝U，说明两灯泡没有断路，U ac ＝0，U bd＝0，说明在两灯泡之外有断路情况，两灯泡之间只有一个变阻器，所以变阻器处于断路情况，B正确．4．(2020·上海静安区二模)如图电路中当滑动变阻器的滑动片向上滑动时(C)A．A、B间的电压减小B．通过R1的电流增大C．通过R2的电流增大D．通过R3的电流增大【解析】当滑动变阻器滑动片向上移动时，变阻器接入电路的电阻增大，外电路总电阻R增大，由闭合电路欧姆定律I＝UR可知干路电流I减小，则由路端电压公式U＝E－Ir可知路端电压增大，电路中并联部分电压则为U并＝E－I(r＋R1)并联部分的电压也增大，根据部分电路欧姆定律可知电阻R2的电流增大，因为I3＝I－I2因此电阻R3的电流减小；综上所述可知，A、B间的电压U并增大，通过R1的电路为干路电流减小，通过R2的电流增大，通过R3的电流减小．故A、B、D错误，C正确．5．(多选)(2020·河北衡水中学押题)如图甲所示是一个理想变压器和一组理想二极管，A、B是变压器次级线圈的输出端，C、D、E、F、G、H是二极管组接线端，变压器原、副线圈的匝数比为10∶1，原线圈电压按图乙所示规律变化，原线圈接有交流电压表，把A、B端适当的接在C、E、F、H中的某些位置，就可以向接在D、G之间的用电器供直流电，下列说法正确的是(BCD)A ．A 、B 两端电压为220 2 VB ．A 、B 输出端电流方向1 s 改变100次C ．把A 、C 接一起，再把B 、H 接一起，则电流可以从G 流出过用电器从D 流回D ．把A 、C 、F 接一起，再把B 、E 、H 接一起，则电流可以从G 流出过用电器从D 流回【解析】 由图乙可知，原线圈的输入电压有效值为U 1＝22022V ＝220 V ，A 、B 两端电压为U 2＝n 1n 2U 1＝22 V ，故A 错误；副线圈交变电流频率50 Hz ，变压器变压不变频，且每转一周电流方向改变两次，故1 s 内电流方向改变100次，B 正确；根据二极管的单向导电性可知，把A 、C 接一起，再把B 、H 接一起，则在变压器的副线圈的电路回路为BHGDCA ，此时两个二极管的方向相同，因此电流可以从G 流出经过用电器从D 流回，故C 正确；把A 、C 、F 接一起，再把B 、E 、H 接一起，根据二极管的单向导电性可知，则电流可以形成BHGDCA 或者AFGDEB 两种单向导电的电流，则电流可以从G 流出经过用电器从D 流回，故D 正确．6．(多选)(2020·苏锡常镇四市二模)如图甲所示为一种自耦变压器(可视为理想变压器)的结构示意图．线圈均匀绕在圆环型铁芯上，滑动触头P 在某一位置，在BC 间接一个交流电压表和一个电阻R .若AB 间输入图乙所示的交变电压，则( BD )A ．t ＝1×10－2 s 时，电压表的示数为零B ．AB 间输入电压的瞬时值为u ＝2202sin 100πt (V)C ．滑动触头P 顺时针转动时，R 两端的电压增大D ．滑动触头P 逆时针转动时，AB 间输入功率增大【解析】 电压表的读数为有效值，不为零，故A 错误；由图可知T ＝2×10－2 s ，故f ＝1T＝50 Hz ，ω＝2πf ＝100πrad/s ，所以其表达式为u ＝2202sin 100πt (V)，故B 正确；根据变压器电压关系UU R ＝n 1n 2，由滑动触头P 顺时针转动时，n 2变小，所以R 两端的电压减小，故C 错误；滑动触头P 逆时针转动时，n 2变大，根据变压器电压关系U U R ＝n 1n 2，所以R 两端的电压增大，输入功率等于输出功率P 入＝P 出＝U 2R R，所以滑动触头P 逆时针转动时，AB 间输入功率增大，故D 正确．7．(2020·山东青岛市质检)某实验小组模拟远距离输电的原理图如图所示，A 、B 为理想变压器，R 为输电线路的电阻，灯泡L l 、L 2规格相同，保持变压器A 的输入电压不变，下列说法正确的是( A )A ．断开S ，A 的输入功率减小B ．断开S ，L 1不受影响C ．将滑片P 下移，灯泡L 1变暗D ．将滑片P 上移，A 的输入功率增大【解析】 将B 变压器等效为A 变压器副线圈的一部分电阻，则有U 3R 3U 4R 4＝n 4n 3，得R 3＝⎝⎛⎭⎫n 3n 42R 4，断开S ，B 变压器副线圈电阻变大，则等效电阻R 3变大，变压器A 的输入电压不变，则变压器A 输出电压不变，则A 变压器副线圈中电流变小，A 变压器原线圈中的电流变小，A 的输入功率减小，则等效部分电流减小，即L 1变暗，故A 正确，B 错误；将滑片P 下移，A 变压器副线圈匝数变大，副线圈电压变大，等效部分电流变大，则灯泡L 1变亮，故C 错误；将滑片P 上移，A 变压器副线圈匝数变小，副线圈电压变小，等效部分电流变小，原线圈中电流变小，A 的输入功率变小，故D 错误．B 组 素养提升练8．(多选)(2020·江西抚州等三市一模)如图所示，正弦交流电通过理想变压器对负载供电，当负载电阻R 1＝4 Ω时，变压器输入功率是P 1＝25 W ，当负载电阻R 2＝16 Ω时，变压器输入电流I 2＝0.25 A ，则下列说法正确的是( BD )A ．负载R 1与R 2上电压之比为1∶4B ．负载R 1与R 2上的电流之比为4∶1C ．负载R 1与R 2上消耗的功率之比为1∶1D ．变压器的原、副线圈匝数之比为5∶2【解析】 理想变压器输入功率等于输出功率，并且输入和输出电压不变，即负载R 1与R 2上的电压之比为1∶1，选项A 错误；负载变了，使相应的电流发生变化，电流比等于负载电阻的反比，即负载R 1与R 2上的电流之比为4∶1，选项B 正确．接上R 1＝4 Ω负载时，副线圈电压U 2＝P 1R 1＝10 V ，换上负载R 2＝16 Ω时，此时R 2的功率P 2＝U 22R 2＝254W ，即负载R 1与R 2上消耗的功率之比为4∶1；负线圈的电流I ′2＝U 2R 2＝58A ，此时根据原、副线圈电流关系可得原、副线圈匝数之比n 1n 2＝I ′2I 2＝580.25＝52，选项C 错误，D 正确；故选B 、D ． 9．(多选)(2020·新疆克拉玛依三模)如图所示，平行金属板中带电质点P 原处于静止状态，不考虑电流表和电压表对电路的影响，当滑动变阻器的滑片向a 端移动时，则( AC )A ．电压表读数增大B ．电流表读数增大C ．质点P 将向上运动D ．R 3上消耗的功率减小【解析】 由图可知，R 2与滑动变阻器串联后与R 3并联后，再与R 1串联接在电源两端；电容器与R 3并联；当滑片向a 移动时，滑动变阻器接入电阻增大，则电路中总电阻增大；由闭合电路欧姆定律可知，电路中电流减小；路端电压增大，同时R 1两端的电压也减小；故并联部分的电压增大；由欧姆定律可知流过R 3的电流增大，则流过串联部分的电流减小，电流表读数减小，因而R 2中电压减小，故电压表示数增大，故A 正确，B 错误；因电容器两端电压等于并联部分的电压，增大，故质点受到的向上电场力增大，则重力小于电场力，合力向上，质点P 向上运动，故C 正确；因R 3两端的电压增大，由P ＝U 2R可知，R 3上消耗的功率增大，故D 错误．10．(多选)(2020·江苏模拟三)如图所示，理想自耦变压器原线圈的a 、b 两端接有瞬时表达式为u ＝202sin(50πt )V 的交流电压，指示灯L 接在变压器的一小段线圈上，调节滑片P 1可以改变副线圈的匝数，调节滑片P 2可以改变负载电阻R 2的阻值，则( CD )A ．t ＝0.04 s 时电压表V 1的示数为零B ．只向上移动P 2，指示灯L 将变暗C ．P 1、P 2均向上移动，电压表V 2的示数一定变大D ．P 1、P 2均向上移动，原线圈输入功率可能不变【解析】 电压表示数为有效值，与某一时刻无关，A 项错误；只向上移动P 2，指示灯两端电压不变，灯亮度不变，B 项错误；R 2两端电压为UV 2＝U 2R 1＋R 2R 2＝U 2R 1R 2＋1，当P 1、P 2上移时，U 2、R 2均变大，电压表V 2的示数变大，C 项正确；P 1、P 2均向上移动，副线圈上消耗的功率可能不变，根据能量守恒，原线圈输入功率也可能不变，D 项正确；故选CD ．11．(多选)(2020·河北衡水调考)如图所示的电路，电源电动势为E ，内阻为R ，R 1和R 3为定值电阻，R 2为滑动变阻器，闭合开关，一带电液滴恰好悬浮在电容器之间．保持其他条件不变( BD )A ．若将滑动变阻器滑片向b 端滑动，带电液滴向上运动B ．若将滑动变阻器滑片向b 端滑动，电流将从d 流向cC ．若将金属块抽出，抽出过程中，带电液滴向上运动D ．若将金属块抽出，抽出过程中，电流将从d 流向c【解析】 由图可知，电容器所处支路为断路，当滑片向b 端滑动时，接入电路中的电阻R2增大，根据闭合电路欧姆定律I＝ER＋r可知电路中总电流减小，则电阻R3两端电压减小，即电容器两端电压减小，由E＝Ud可知电容器内场强减弱，故带电液滴向下运动，故选项A错误；根据上面的分析，电容器电压减弱，电容不变，由Q＝CU可知带电量减小，电容器放电，瞬间放电电流将从d流向c，故选项B正确；将金属块抽出，相当于电容器极板间距离增大，由C＝εr S4πkd 可知电容减小，由于电压不变，由E＝Ud可知场强减弱，故带电液滴向下运动，故选项C错误；根据上面的分析可知电容减小，由于电压不变，由Q＝CU可知电量减小，电容器放电，瞬间放电电流将从d流向c，故选项D正确．12．(2020·陕西咸阳检测)如图为某款电吹风的电路图，a、b、c、d为四个固定触点．可动的扇形金属片P可同时接触两个触点，触片P处于不同位置时，电吹风可处于停机、吹热风和吹冷风等不同的工作状态．n1和n2分别是理想变压器的两个线圈的匝数，该电吹风的各项参数如表所示．下列说法正确的有(C)热风时输入功率 1 000 W冷风时输入功率100 W小风扇额定电压100 V正常工作时小风扇输出功率88 WA．吹热风时触片B．可由表格中数据计算出小风扇的内阻为100 ΩC．变压器两线圈的匝数比n1∶n2＝5∶11D．换用更长的电热丝(材料、粗细均不变)，则吹的热风温度更高【解析】当电吹风机送出来的是冷风时，电路中只有电动机自己工作，触片P与触点b、c接触；当电吹风机送出来的是热风时，触片P与触点a、b接触，故A错误；小风扇消耗的功率转化为机械功率和线圈上的热功率，因未说明小风扇的效率，所以不能计算小风扇的内阻，故B 错误；根据变压器的原线圈、副线圈的匝数与电压的关系n 1n 2＝U U 0＝100220＝511，故C 正确；根据公式P ＝U 2R，可知电源电压不变，电阻越小，电功率越大；换用更长的电热丝(材料、粗细均不变)，根据电阻定律可知R ＝ρL S，电阻变大，故电吹风吹热风时的功率将变小，吹的热风温度降低．故D 错误．13．(2020·北京大兴区一模)如图所示，理想变压器的原线圈通过保险丝接在一个交变电源上，交变电压瞬时值随时间变化的规律为U ＝2202sin ωt (V)，副线圈所在电路中接有电灯L 、电阻R 、理想交流电压表和理想交流电流表．已知理想变压器原、副线圈匝数比为5∶1，电灯额定功率为44 W ，电阻阻值为22 Ω，电灯以额定功率正常工作．则( D )A ．电压表示数为62.5 VB ．电流表示数为2 AC ．通过保险丝的电流为15 AD ．电阻消耗功率为88 W【解析】 已知交变电压瞬时值随时间变化的规律为U ＝2202sin ωt (V)，则原线圈电压的有效值为U 1＝22022V ＝220 V ，根据U 1U 2＝n 1n 2，解得U 2＝44 V ，即电压表示数为44 V ，故A 错误；灯泡与电阻并联，所以灯泡等压与电阻、副线圈电压相等．对于灯泡，由于灯泡正常工作，因此有P L ＝U 2I L ，对于电阻，根据欧姆定律可得I R ＝U 1R，又因为I 2＝I L ＋L R ，代入数据得L R ＝2 A ，I 2＝3 A ，即电流表示数为3 A ，故B 错；根据I 1I 2＝n 2n 1可得I 1＝0.6 A ，因此通过保险丝的电流为0.6 A ，故C 错误；根据公式P R ＝U 2I R ，代入数据解得P R ＝88 W ，即电阻消耗功率为88 W ，故D 正确．14．(2020·湖南长沙模拟)如图为模拟远距离输电的部分测试电路．a 、b 端接电压稳定的正弦交变电源，定值电阻分别为R 1、R 2，且R 1<R 2，理想变压器的原、副线圈匝数比为k ，且k <1，电流表、电压表均为理想表，其示数分别用I 和U 表示．当向下调节滑动变阻器R 3的滑动端P 时，电流表、电压表示数变化分别用ΔI 和ΔU 表示．则以下说法错误的是( B )A ．⎪⎪⎪⎪ΔU ΔI ＝R 1k 2B ．U I ＝R 2C ．电源的输出功率一定减小D ．电压表示数一定增加【解析】 理想变压器初、次级线圈电压变化比ΔU 初ΔU 次＝n 1n 2，电流变化比为ΔI 初ΔI 次＝n 2n 1，则ΔU 次ΔI 次＝n 22n 21ΔU 初ΔI 初，将R 1视为输入端电源内阻，则ΔU 初ΔI 初＝R 1，所以ΔU 次ΔI 次＝n 22n 21ΔU 初ΔI 初＝R 1k2，这也是R 1耦合到次级线圏电阻值为R 1k 2，即为等效电源内阻，故A 正确；因U I＝R 2＋R 3，故B 错误；当向下调节滑动变阻器R 3的滑动端P 时，负载电阻变大，电源电压不变，电流减小，故电源输出功率减小，故C 正确；当向下调节滑动变阻器R 3的滑动端P 时，负载电阻变大，则回路中电流变小，则原线圈电流也减小，那么电阻R 1上的电压减小，电源电压不变，所以原线圈的电压变大，根据匝数比可知副线圈的电压也变大，故D 正确．。
高考物理二轮复习篇专题4第1讲直流电路与交流电路课件
02 考点2·交变电流的产生与描述
1．两个特殊位置的特点 (1)线圈平面与中性面重合时，S⊥B，Φ 最大，ΔΔΦt ＝0，e＝0，i ＝0，电流方向将发生改变。 (2)线圈平面与中性面垂直时，S∥B，Φ＝0，ΔΔΦt 最大，e 最大， i 最大，电流方向不改变。
2．正弦交流电“四值”的应用
[典例 2] (多选)(2019·高考天津卷)单匝闭合矩形 线框电阻为 R，在匀强磁场中绕与磁感线垂直的轴匀 速转动，穿过线框的磁通量 Φ 与时间 t 的关系图象如 图所示。下列说法正确的是( )
(2)结论法——“串反并同”(电源内阻不能忽略) “串反”：指某一电阻增大(减小)时，与它串联或间接串联的电 阻中的电流、两端电压、电功率都将减小(增大)。 “并同”：指某一电阻增大(减小)时，与它并联或间接并联的电 阻中的电流、两端电压、电功率都将增大(减小)。
(3)极限法 因变阻器滑片滑动引起电路变化的问题，可将变阻器的滑片分 别滑至两个极端，使电阻最大或电阻为零去讨论。
2．求解功率最值问题的 2 点技巧 (1)定值电阻的功率：P 定＝I2R R 为定值电阻，P 定只与电流有关系，当 R 外最大时，I 最小，P 定最小，当 R 外最小时，I 最大，P 定最大。 (2)电源的输出功率：P＝rE＋2RR外外2＝R外R－外Er22＋4r。当 R 外＝r 时， P 出＝E4r2最大。
