草图大师小技巧

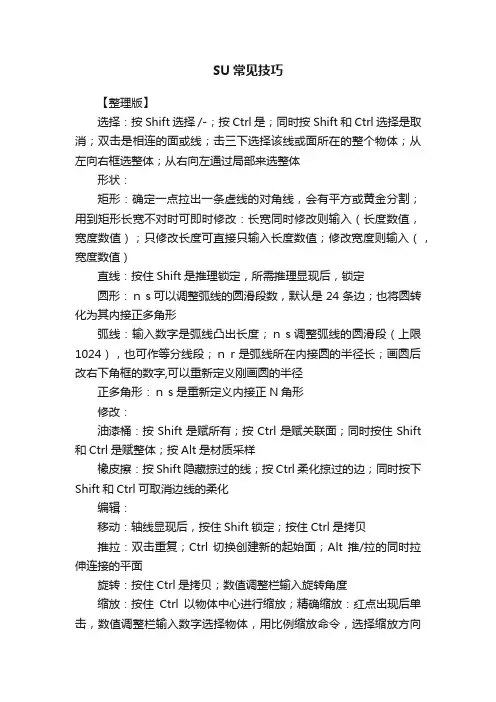

SU常见技巧
SU常见技巧【整理版】选择：按Shift选择 /-；按Ctrl是；同时按Shift和Ctrl选择是取消；双击是相连的面或线；击三下选择该线或面所在的整个物体；从左向右框选整体；从右向左通过局部来选整体形状：矩形：确定一点拉出一条虚线的对角线，会有平方或黄金分割；用到矩形长宽不对时可即时修改：长宽同时修改则输入（长度数值，宽度数值）；只修改长度可直接只输入长度数值；修改宽度则输入（，宽度数值）直线：按住Shift是推理锁定，所需推理显现后，锁定圆形：ｎｓ可以调整弧线的圆滑段数，默认是24条边；也将圆转化为其内接正多角形弧线：输入数字是弧线凸出长度；ｎｓ调整弧线的圆滑段（上限1024），也可作等分线段；ｎｒ是弧线所在内接圆的半径长；画圆后改右下角框的数字,可以重新定义刚画圆的半径正多角形：ｎｓ是重新定义内接正N角形修改：油漆桶：按Shift是赋所有；按Ctrl是赋关联面；同时按住Shift 和Ctrl是赋整体；按Alt是材质采样橡皮擦：按Shift隐藏掠过的线；按Ctrl柔化掠过的边；同时按下Shift和Ctrl可取消边线的柔化编辑：移动：轴线显现后，按住Shift锁定；按住Ctrl是拷贝推拉：双击重复；Ctrl 切换创建新的起始面；Alt 推/拉的同时拉伸连接的平面旋转：按住Ctrl是拷贝；数值调整栏输入旋转角度缩放：按住Ctrl以物体中心进行缩放；精确缩放：红点出现后单击，数值调整栏输入数字选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体偏移：红点出现后双击重复操作上次偏移复制：/x表示在输入距离内等x份复制同一物体缩放：角点或边线上按住shift可等比缩放，边线或角点上按shift 可非等比缩放；ctrl键是按物体几何中心进行缩放删除：编辑-删除导向器，删除所有辅助线和辅助点标注：尺寸标注：在该状态，单击选中线段就可以标注其长度，单击选中圆弧可以标注其直径，单击选中圆弧可标注其半径，还可以标注辅助线。
草图大师使用技巧
SKETCHUP建模基本步骤1、准备导图之前的准备工作2、导入CAD文件3、拉伸各个楼层体块4、开窗开门（是否建窗框，根据实际情况需要进行）5、添加阳台（阳台制作的深度按实际情况需要进行）室外楼梯等外部需要制作的构件。
6、添加页面，确定模的观测视角定位。
7、导出至JPG图象文件，为后期处理阶段提供建筑图片。
一、在导入CAD之前须先做以下准备工作：⒈在DWG文件中根据实际情况把不需要的线条，图层，全部清除掉。
注意：①清理过程要充分考虑草图立面体块的进退关系，保证内部需要的墙体不被清除。
②将CAD图形导出，在导出图形时根据需要可以将主体和阳台等分开导出。
）2. 在SKETCHUP打开程序中，选择“查看”中“用户设置”命令，在出现的对话框中：①将“设置基本单位”选择项中“单位形式”选择为“十进位”模式。
②在“渲染”选项中将“显示轮廓”选择一项进行取消选择。
此项操作是为了保证导入的dwg文件中线条变成细线，以便精确的建模。
（此操作步骤也可以在导入dwg文件之后进行，产生效果前后是一样的。
）二、DWG文件的导入：1. 选择菜单中的“文件”选项，选择其中的“导入”命令，在其子菜单中选择“导入DWG/DXF”选项。
之后系统会自动跳出一个对话框，在对话框的右下角有一个“选项……”，点击之后会出来一个新的对话框，在此对话框中选择“单位”为mm,(此选项中建议使用此单位，选择此单位是为了保证导入sketchup的cad图与cad中的图比例保持1：1，这样在建模型中就可以保证在由平面生成立体的时候，高度按照实际尺寸来进行拉伸。
2. 然后选择要导入的dwg图文件选择“导入”命令。
cad图自动导入sketchup中。
三、模型的建立：㈠、导入sketchup中的cad图的处理：1. 将导入sketchup中的cad图进行编组A,B,C,D……(各层平面分别编组，如有导入的立面，立面也要进行分别编组)。
2. 将A,B,C,D……copy一个A’,B’,C’,D’……，作为参照。
草图大师的使用小技巧帮你提高做图速度
草图大师的使用小技巧，帮你提高做图速度【收藏】sketc hup的使用小技巧1、选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线2、两次双击物体上的一个面，可以选择整个物体的面和线3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候，可以输入数字＋deg（例：60deg）来调整相机视角5、使用动态缩放命令的时候，可以输入数字＋mm（例：35mm）来调整相机焦距6、把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸9、选择物体时按住ctr l可以增加选择,按住shift可以加减选择,同时按住ctrl和shif t 为减选择10、shi ft+鼠标中键为pa n功能11、当锁定一个方向时(如平行,极轴等)按住sh ift可保持这个锁定12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住C TRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DE L命令方便13、滚轮+左键全按是p an哦，注意先按滚轮，在按左键。
14、在复制移动（按CT RL复制）后输入x/的数值时，如输入5/则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体，阵列也一样啊！15、在导出ca d时有一个选项（op tions，在sav e/can cel键下方），进入其中并选择边线（ed ges）和面（fac es），导出后就线和面都有了。
草图大师sketchup工具技术
草图大师sketchup工具技术1、选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线2、两次双击物体上的一个面，可以选择整个物体的面和线3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候，可以输入数字＋deg（例：60deg）来调整相机视角5、使用动态缩放命令的时候，可以输入数字＋mm（例：35mm）来调整相机焦距6、把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体8、利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸9、选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl 和shift为减选择10、shift+鼠标中键为pan功能11、当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定12、选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线用橡皮檫要比框选物体后用DEL命令方便13、滚轮+左键全按是pan哦，注意先按滚轮，在按左键。
14、在复制移动（按CTRL复制）后输入x/ 的数值时，如输入5/则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体，阵列也一样！15、在导出cad时有一个选项（options，在save/cancel键下方），进入其中并选择边线（edges）和面（faces），导出后就线和面都有了。
16、查看－－显示隐藏组件,快捷键是shift+a。
crtl+A全选,同时按住Shift和ctrl 点击不想隐藏的物体,再按隐藏的快捷键就可以了17、SK－技巧－空间分割, 用画直线的工具在一表面停留（不要点击鼠标），按住SHIFT键，移动鼠标，会有一条平行于此表面的辅助线（虚线）出现，用来画空间分割是一个很好的方法。
草图大师技巧 (1)
我们经常因为场景太复杂，而在编辑某个组或组件时，看不到需要看到地方，所以设置“隐藏处当前编辑的组或组件之外的模型”和“隐藏与当前编辑的组件相同的组件”这两个命令的快捷键是非常有用的，这样我们可以随时隐藏调不需要的部分。
设置方法：菜单中的窗口(window)-系统属性(preferences)-快捷键(shortc uts)4.x的界面此主题相关图片如下：5.x的界面此主题相关图片如下：记得经常存盘，首先要设置好su的自动存盘的间隔时间，默认的为120分钟，两个小时！我们能在两个小时做多少东西啊，一旦以外出现，找回来的只能是上世纪的东西了！自动存盘的备份文件扩展名为.skb，在模型文件的同目录下，需要恢复的时候，将这个文件扩展名改成.skp就可以打开了。
设置位置：菜单的窗口(window)-系统属性(preference)-概要(general)4.x界面此主题相关图片如下：5.x界面此主题相关图片如下：在建模的过程中，经常清理你的模型并检验错误。
高手建模式习惯比较好，相对会好一些，菜鸟开始时肯定会给模型留下一大堆无用的材质、组件、层还有碎面、烂线，一定要记得随时清理，否则等到你的模型成为豆腐渣工程了，就晚了！命令位置：窗口(window)-场景信息(model info)-统计(statistics)4.x界面此主题相关图片如下：5.x界面此主题相关图片如下：有时候检测正确性并不能修正所有的错误，多检测几次，最常见的就是最后留下一些“不是平面的面（Face ..... is not planar）”，如图：此主题相关图片如下：这时需要动用另一个超级好用的工具:(是4.x经常会出现这种情况，5.x似乎已经把这个功能直接整合到检验正确性中，不必单独运行了。
)此主题相关图片如下：运行完这个命令后，再检测正确性，99.9999%不会再有错误！su的模型交错命令有一个最不好的地方，就是即使是隐藏的物体也会被纳入模型交错的计算范围，我们建立起一个比较复杂的模型时，本来只希望两个物体进行模型交错，但是会把所有与所选物体相交的其他物体都算上，不管你是否隐藏是否看得见这些该死的凑热闹的家伙，很不爽。
SKETCHUP使用技巧
SKETCHUP使用技巧SketchUp 是一款强大而易于使用的三维建模软件，它被广泛应用于建筑、室内设计、景观设计等领域。
下面是一些 SketchUp 的使用技巧，帮助您更高效地进行建模和设计。
1. 快捷键：熟悉 SketchUp 的快捷键可以大大提高工作效率。
例如，按下 M 键可以切换到移动工具，按下 R 键可以切换到旋转工具等。
您可以在 SketchUp 的设置中查看和自定义快捷键。
2. 组合和复制：使用组合功能可以将多个对象合并成一个整体，简化建模过程。
通过点击右键并选择“组合”，或使用快捷键Ctrl + G，可以将选中的对象组合起来。
另外，按住Ctrl键并拖动一些对象可以复制出多个相同的对象。
3. 轴约束：SketchUp 的轴约束工具可以帮助您在建模过程中保持各个对象的水平、垂直或平行关系。
当移动或绘制对象时，将鼠标光标放置在参考对象上，SketchUp 会自动捕捉到相应的轴约束。
4. 组件功能：将对象保存为组件可以提高 SketchUp 模型的可维护性。
当您多次使用相同的对象时，只需复制一个组件即可，在修改一个组件后，其他相同组件也会自动更新。
通过右键单击对象并选择“使成为组件”，或使用快捷键Ctrl + G，可以将选中的对象转换为组件。
7. 草图样式和渲染：SketchUp 提供了不同的草图样式，您可以根据需要选择适合的草图样式。
草图样式可以更好地展示模型的外观和细节。
此外，您还可以安装第三方渲染插件，以获得更高质量的渲染效果。
9.场景和动画：使用场景和动画功能可以创建演示模型的视觉效果。
您可以设置多个场景来保存模型的不同视图，然后使用动画功能来创建场景之间的过渡效果。
可以在工具栏上的“场景”按钮处访问场景和动画功能。
10. 学习资源：SketchUp 市场上有很多教学资源，包括视频教程、在线论坛和用户社区。
通过利用这些资源，您可以更深入地了解SketchUp 的各种功能和技巧，并与其他用户分享经验和建模技巧。
SketchUp 绘图操作技巧
SketchUp 绘图操作技巧1.SketchUp软件介绍组成SketchUp 由菜单栏、工具栏、绘图窗口、状态栏、数值输入框等五部分组成。
菜单栏可以调出工具栏，工具栏应用过程在状态栏会显示状态信息，数值输入框会随着工具选择而产生变化。
2.切换视图调出视图工具栏，然后切换视图，可以提供切换的视图有俯视图、前视图、后视图、左视图、右视图等。
3.旋转视图执行相机——勾选透视/去掉透视——切换透视图/轴视图按住ctrl键执行旋转命令，相机也旋转，直接旋转，旋转图形图像。
4.平移工具平移工具（手形状工具）按住键盘shift+鼠标滚轮，5.缩放工具点击缩放工具——按住鼠标左键从下向上放大，从上向下缩小；鼠标向下滚动缩小，向上为放大，6.设置单位执行窗口——模型信息——单位——建筑改为十进制即可设置为毫米单位。
7.使用模板：启动窗口——系统设置——模板——毫米，重新启动后每次绘制图形都为毫米单位。
8、设置场景的坐标轴点击坐标轴工具——左键点击选择坐标轴中心——选择X轴——选择Y轴等，确定坐标系，然后绘制图形沿着新坐标系。
9、五种显示模式：X光模式（透明显示模式）、线框模式（最简单基本显示），消隐模式（材质等处于失效模式）、着色模式（将线框显示模式表面用颜色表示），材质贴图模式（材质和贴图全部显示）。
10、设置剖面图与显示剖面点击剖切面设置工具——在面上点击一点——点击选择更改人后移动可进行切面变换。
11、天空与背景执行窗口——颜色——天空与地面背景，设置地面背景颜色，如过无法满足要求可导入到PS中进行颜色背景设计。
12、图层管理新建图层——图层影藏——删除图层——修改物体所在图层——适应与与cad等软件综合应用建模，单个建模用处不打。
13、边线效果趋向建筑效果手绘，线条等，执行窗口——样式14、一般选择选择工具——单选；Ctrl+选择工具——加选；Shift+选择工具——加减选；选择工具——单选——ctrl+A——全选。
草图大师选择物体的方法
草图大师选择物体的方法
草图大师是一款流行的绘图软件，它提供了多种方法来选择物体。
下面列举了几种常用的方法：
1. 点击选择：使用鼠标单击物体即可选中它。
这是最简单的选择方法，适用于物体较少或相互之间没有重叠的情况。
2. 拖框选择：按住鼠标左键并拖动鼠标，形成一个框选范围，框选范围内的物体将被选中。
这种选择方法适用于需要选择多个物体的情况。
3. 快速选择工具：草图大师提供了快速选择工具，可以根据物体的特定属性进行选择。
例如，可以选择指定颜色、形状或图层的物体。
4. 魔术棒选择：通过魔术棒工具可以根据物体的颜色或亮度自动选择。
用户可以设置魔术棒的灵敏度来控制选择的精度。
5. 利用图层进行选择：草图大师中的图层面板可以用于选择特定图层上的物体。
用户可以直接在图层面板中选择或取消选择物体。
这些是草图大师中常用的物体选择方法，根据绘图的具体需求和操作习惯可以选择合适的方法。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
sketchup中的小技巧用了很长时间的sketchuo，总结了一些技巧，希望能和大家分享，共同进步，同时也希望高手们都来指导、补充一下。
1、选择的时候，双击一个单独的面可以同时选中这个面和组成这个面的线2、双击物体上的一个面，可以选择整个物体的面和线3、使用漫游命令和相机命令的时候，可以在右下角的输入框里面输入视线的高度4、使用动态缩放命令的时候，可以输入数字＋deg（例：60deg）来调整相机视角5、使用动态缩放命令的时候，可以输入数字＋mm（例：35mm）来调整相机焦距6、把物体做成组群或者组件，可以在右键菜单里面的沿轴镜相里面选择镜相方式7、选择物体，用比例缩放命令，选择缩放方向以后输入-1，可以镜相物体1,利用推拉命令一次,下次运用推拉命令时双击可重复上次的尺寸2,选择物体时按住ctrl可以增加选择,按住shift可以加减选择,同时按住ctrl和shift为减选择3,shift+鼠标中键为pan功能4,当锁定一个方向时(如平行,极轴等)按住shift可保持这个锁定在选择工具状态下按住ctrl、shift以及同时按住ctrl和shift可以改变选择集，请看下面的贴图，应该可以理解了吧。
不知道为什么不能抓图，每次抓的图上都没有鼠标，只能用数码相机拍了，晚上效果比较差，将就着看：）选择状态下单击物体是选线或面双击是线和面而三击可以选体选择物体后按住CTRL 用移动复制命令可以直接复制物体而如果该物体已经做成组的话复制出来的物体依然在同一组里使用橡皮檫只能删除线而不能删除面所以如果要删除一个面上杂乱的线要比框选物体后用DEL命令方便初学者的一点小心得大虾们见笑了滚轮+左键全按是pan哦.注意先按滚轮，在按左键。
在移动后输入x/ 的数值时，如输入5/则两物体之间出现4个物体，如输入4/则两物体之间出现3个物体，阵列好象也一样啊！！！！我们一个在做一个城市规划的项目，想建立一个体块模型，由于文件量很大，分成多个部分，大家同时建模完成。
cad是由统一的原点导入的，但是，建好以后，用import命令将不同部分拼起来的时候，为何插入得有些体块只有?..在导出时有一个选项（options，在save/cancel键下方），进入其中并选择边线（edges）和面（faces），导出后就线和面都有了我看教学上的是直接用拉伸工具就能直接连动牵引着图形出来，我觉得兰色图形中间的是用偏移工具做出来的，但是我只能拉出中间的图形，而没有牵引的感觉？？！！我觉得...要先按住alt再選外面的圓“移動”，就可以拉出來啦~~~如果先選外面的圓再按alt會把外面那個圓分離出來咧在做拉伸的时候，用移动命令选边线和面都可以拉伸成功，大家可以试试！！点3下选中这个面所在的整个体点2下选中这个面以及与其相关联的单位1：缩放视图的时候按住shift可变为广角镜头。
2：在一个新的面上双击可以重复上次拉伸的尺寸。
3：用右键点取面可以让视图或者坐标轴对齐到这个面。
4：设置－渲染－边线－使用轴的颜色，可以查看模型的面是否出现问题。
5：移动物件时同时按住ctrl可以实现移动复制命令。
6：要实现多重复制物体时，将复制物体拖出设定的距离在信息栏输入数值＋小键盘的*号可实现再制。
7：按住shift同时使用删除可以隐藏边线。
8：在选择物体时呦右向左拖拉选择框可以选择与视图交叉的所有物体。
9：使用测量工具时按住shift在2点间输入新的数值可以整体缩放模型（是模型的缩放不是视图）今天就给大家送上这些，SK和LS一样属于傻瓜级软件上手度很高只要大家每天能专心的摸索2-3个小时，那么你的收获一定比每天只做模型的高出很多，大家一起努力！1. 合理的分层把暂时不需要的层关闭可提高运算速度（大文件）。
2.推敲布置方案阶段，把家具用二维组件代替可提高运算速度。
3.关掉阴影显示，也可提高运算速度。
4.不显示材质效果，也可提高运算速度。
5.尽量用二维配景。
6.换一台更高配置电脑，是最好的办法（废话：）1. 用测量工具的时候,按住shift,点要测量的距离,然后在右下角数字框内重新输入新的长度,物体会按比例自动缩放.2.阵列,先复制一个,再在右下角数字框内输入数字x比如(5x),就复制5个3.画圆的时候,先画圆,然后改右下角框的数字,就可以重新定义刚画圆的半径.画完圆,在右下角框内输入数字s比如(24s),就可以重新定义组成圆的线段数,也就是光滑程度,上限1024. 4.画圆弧:画完圆弧,在右下角框内输入数字r比如(500r),圆弧会变成是从半径为500的圆上取下来的一段.如果直接输数字,则表示圆弧最高点到两端点连线的距离.5.用徒手画工具的时候,按住shift,会增加曲线的光滑度另外:在sketch4.0里面支持ruby语言,这样就可以简单的做一些插件.比如CAD导入的线自动生成面,找行不成面的线头,直接生成楼梯,坡道,制作山地等.把下载的东西解压缩后拷贝到sk4.0安装盘的Plugins中就可以用了电脑三维草图与彩绘技术入门SketchUp & Piranesi内容简介本书介绍了当前世界上最先进的三维草图设计软件SketchUp及彩绘软件Piranesi的应用技术。
全书分为三部分。
第一部分介绍草图软件SketchUp用于建筑物、构造物等的快速建模、表面上色、贴材质纹理、剖切、动画等技术。
第二部分介绍彩绘软件Piranesi用于彩笔绘画与着色、光栅纹理覆盖、剪贴图嵌入等技术。
第三部分展示SketchUp与Piranesi联合应用于建筑设计、城市规划设计、室装饰设计、景观设计所做的部分效果图。
本书适合作为城建类设计专业大中专学生的选修教材，也可作为建筑设计院、规划设计院、虚拟城市工作室技术更新培训教材。
前言长久以来，建筑师、规划师都是应用徒手画记录场景信息，捕捉设计灵感，表达设计思想和设计方案。
因此，徒手绘画技能成为建筑与规划专业学生的基本训练内容。
近20年来，随着CAD技术的蓬勃发展，各设计院相继甩掉了图板，大专院校相关专业都开设了CAD课程，相当多的学生还自购计算机强化平面设计、图形图象处理、三维表现图与动画制作训练。
当CAD技术被普遍接受，大力推广的时候，一种所谓“反CAD”的三维草图与彩绘技术发展起来了。
这是因为CAD技术是按平面图、立面图、剖切图、三维建模、渲染或者加上动画的过程来进行建筑设计的，这一过程是从有了草图设计方案开始的，也就是水CAD只是实现了绘图机械化，没有参与方案构思过程。
如果方案被否定、要修改，则全部图纸必须重绘，人力物力的浪费相当的可观。
因此，人们希望有一种设计软件，其快捷的构图、建模技术跟得上设计师的思维速度，能及时记录设计师的设计灵感，而且一开始就进入三维环境来构思方案，配景、上色、贴材质都极其方便，很类似于徒手操作，并且还能呈现徒手画的风格。
这一系列的梦想已经基本实现，这就是三维草图软件SketchUp与其姊妹篇彩绘软件Piranesi 的完美结合。
SketchUp建模比CAD和3D max更便捷，更易学习。
Piranesi能在三维场景上绘画、上色、贴材质纹理。
二者结合既可以完成快速方案设计，还可以制作精确尺寸的照片级的成果图。
两个软件的应用并不要求很高的计算机操作技术，是建筑师、规划师、景观设计师、室内设计师的强大的辅助工具，是名副其实的计算机辅助设计。
电脑草图与彩绘技术在大城市和一些高校正在推广应用，许多高级应用功能正通过二次开发不断涌现。
本书作为一本入门教材将爱好者带入一个设计技术的新天地。
第一部分 SKETCHUP应用入门第一章手绘草图的作用长期以来，建筑设计师、城市规划师、景观设计师都是通过手绘草图表现设计方案。
这是由于手绘草图可以不追求准确尺寸和复杂细部，因而能快速形成初步方案，或者说草图能及时捕捉设计师的设计灵感，甚至跳跃式的思想过程，及时抓住神来之笔。
由于草图形成方案花费的精力不多，这就便于多方案的比较与综合优化。
另一方面，手绘的彩图能表现观察者的视觉感受，包括不同深度的层次细节、景观意境。
因此，手绘彩图在景观设计中比电脑效果图更受欢迎。
归纳起来，草图可以表现建筑构思、建筑物平面立面设计、建筑物造型、装饰与配景、详细规划方案、景观设计等。
1.1 草图留下大师神来之笔柯布西耶的朗香教堂构思贝聿铭的华盛美术馆东馆的构思1.2 草图表现建筑设计湖南城市学院图书馆二层平面草图湖南城市学院图书馆正立面草图1.3 草图表现建筑造型1.4 草图表现建筑结构1.5 草图表现建筑配景1.6 草图表现详细规划设计1.7 草图表现景观设计综上所述，手工草图无论是黑白线条图还是彩绘都有很强的表现力。
手绘草图很方便的用于写生和记录场景，手绘草图是记录方案构思过程和与业主交流的有力工具，也是学习和使用电脑绘图的基础。
然而手工草图也有其局限性。
首先，手绘时没有现成的要素可以调用，完全相同的对象，如树木、住宅不能复制，绘错了不好修改。
因此要使手绘草图达到实用要求，需要高超技艺；第二，手工草图尺度准确性不高，对进一步的方案设计和施工设计带来困难；第三，对复杂形体的剖切和多种透视效果的表现都很困难；第四，手工草图只是静态画面，反映不出动态效果。
正因为如此，在计算机技术高度发展，社会各界广泛参与设计的今天，人们期望有一种既有手工草图的艺术表现力，又有计算机的快捷、准确优点的设计工具出现。
三维草图软件SketchUp与彩绘软件Piranesi的完美结合就是这样一种优秀的工具。
第二章 SketchUp建筑草图设计工具简介@Atlast Software公司是美国著名的建筑设计软件开发商，公司最新推出的SketchUp建筑草图设计工具是一套令人耳目一新的设计工具，它给建筑师带来边构思边表现的体验，产品打破建筑师设计思想表现的束缚，快速形成建筑草图，创作建筑方案。
SketchUp被建筑师称为最优秀的建筑草图工具，是建筑创作上的一大革命。
SketchUp 荣获了AEC system 2000 Fell Show「最优秀产品奖」（Best New Product award）。
SketchUp 草图设计工具倍受全球设计师欢迎。
SketchUp是一套直接面向设计方案创作过程而不只是面向渲染成品或施工图纸的设计工具，其创作过程不仅能够充分表达设计师的思想，而且完全满足与客户即时交流的需要，与设计师用手工绘制构思草图的过程很相似，同时其成品导入其它着色、后期渲染软件（如3DMAX、Piranesi等）可以继续形成照片级的商业效果图，它是目前市面上为数不多的直接面向设计过程的设计工具，它使得设计师可以直接在电脑上进行十分直观的构思，随着构思的不断清晰，细节不断增加，最终形成的模型可以直接交给其它具备高级渲染能力的软件进行最终渲染。
