气体灭火系统调试报告
消防系统调试方案2
XX大厦（XXX二期商住楼）消防系统调试方案广东XX消防工程有限公司2005年10 月13 日消防系统调试方案一、调试程序二、调试人员的组成消防系统调试工作人员由监理单位、施工单位、有关设备厂家等技术人员组成, 确定参加调试工作人员名单, 落实组长及各专项负责人员的职责。
组长职责为全面负责整个调试系统的组织协调工作, 组织验收工作和主持验收会议。
专项负责人的职责为了解并熟悉专项调试内容, 技术要求等, 带领组员完成调试工作, 并做好调试记录。
组员职责为协调专项负责人工作。
三、消火栓系统调试1.系统调试工作应在系统施工完毕后进行2.消防水池、消防水箱已储备有设计水量3. 调试程序（1）检查系统管网, 在整个管网试压及冲洗合格后, 按设计及规范要求, 调整好管网的压力。
（2）对所有的消火栓箱逐层逐个进行纤细检查, 所有的零配件（包括消火栓、水带、水枪等）是否齐全及栓头牢固。
消火栓按钮和警铃是否已接好线并投入正常工作状态。
4.系统试验（1）主泵投入手动位置, 不作启动。
（2）对所有消火栓按钮逐层逐个进行破玻按钮试验。
（3）以插匙插入破玻按钮, 模拟破玻按钮报警动作。
（4）破玻按钮动作后, 消防中心显示报警信号, 该层及上下层警铃报警。
（5）破玻按钮拉出拉匙后, 消防中心显示按钮复位信号。
（6）水枪喷射试验:①选择天面及首层的消火栓进行水枪喷射试验, 水枪口径为19mm, 要求水枪充实水柱不小于10m；②将主泵设置于自动状态, 同时消防中心关闭其他联动功能动作, 只作水泵动作；③当层水枪试验时, 将消防水带的一端和消火栓龙头扣接牢固, 另一端接上水枪, 找到合适地点, 有两工作人员紧握水枪, 并选定喷射方向；④在水泵启动前, 在首层的另一个消火栓箱水带引至地沟, 打开消火栓龙头分流排水, 以降低管网的工作压力；⑤准备工作就绪后, 在当层消火栓箱破玻按钮中插匙, 破玻按钮动作报警, 消防中心报警, 该层及上下层警铃报警, 消火栓主泵自动启动, 水枪喷水充实水柱应大于10m；试验完毕后动作手动停泵并将破玻按钮复位, 消防水带在晒干后回收。
气体灭火调试方案
气体灭火系统调试方案一、定额说明：气体灭火系统装置调试包括模拟喷气试验、备用灭火器贮存容器切换操作试验，按试验容器的规格（L），分别以“个”为计量单位。
试验容器的数量包括系统调试、检测和验收所消耗的试验容器的总数，试验介质不同时可以换算。
二、劳动力、材料气体灭火装置需要参与火灾报警及联动系统调试，系统装置调试的所需材料包括：大膜片、小膜片、锥形堵块、金属密封垫、聚四氟乙烯垫；辅材包括：试验介质(氮气40升) 试验容器40升。
根据《吉林省安装工程计价定额》（JLJD-AZ-2009）中定额中1个90L气体灭火装置调试需要14.4个工日（每工日按8小时工作时间计算），1个120L气体灭火装置调试需要19.8个工日。
三、依据的标准：《吉林省安装工程计价定额》（JLJD-AZ-2009）按GB50263-2007《气体灭火系统施工及验收规范》的要求进行模拟手动启动调试。
四、安全要求（1）调试工作由施工组长全面负责，所有参加人员必须听从施工组长的指挥，在进行任何操作时，必须请示组长同意后方可进行操作。
（2）在调试工作前，必须对参加人员都有明确的分工，并有明确的责任。
（3）在进行调试前，必须对所有进行调试的设备进行全面进行检查，保证所有的设备都符合调试要求。
（4）在调试前，应对所可能发生故障做好相应的预防措施。
（5）在调试前，应对调试区域内的工作人员进行通知，让工作人员知道进行消防调试，可能发生报警音响或其它情况时，不要惊慌。
五、调试步骤A．进行全面的检查（1）检查驱动器的电源未连接。
（2）检查驱动瓶和灭火剂瓶的保险销和铅封都应完好。
（3）检查驱动瓶气体压力都应在规定范围之内。
（4）检查灭火剂瓶的称重装置应完好，报警装置正常。
（5）检查驱动瓶和灭火剂瓶的标志都应完好和正确。
（6）检查选择阀的标志完好正确。
（7）检查各气体管道的连接口安装牢固。
（8）检查信号反馈装置的接线应正确可靠。
（9）检查防护区的手动启动和停止按钮应完好，保护措施应完整。
气体灭火系统自检报告(最新版)
2
ห้องสมุดไป่ตู้
防护区和储瓶 2 防护区的安全设施 间检查 3 储瓶间的设置条件
4 储瓶间的安全设施
1 管道及其附件的型号、规格、布置和安装质量
2 支吊架的数量、位置和安装质量
3 容器数量、规格、标志、充装量、压力和安装质量
3
管道和系统组 4 喷头的型号、规格、标志和安装质量 件检查 5 集流管的安装质量和泄压装置的泄压方向
6 阀驱动装置的数量、型号、规格、标志和安装质量 7 选择阀的数量、型号、规格、标志和安装质量 8 储瓶间设备的手动操作标志 1 模拟自动启动试验 4 系统功能试验 2 模拟喷气试验
存在问题和处理:
编号：E-23
年月日 结论
建设(监理)单 位
设计单位
调试单位 技术总负责人
项目经理
代 表:
代 表:
代 表: 质保工程师 技术负责人
气体灭火系统自检报告
工程名称
工程1
建设单位
设计单位
施工单位
调试单位
自检日期
序 号
项目分类
1 竣工验收申请报告.
项目内容
2 施工记录和隐蔽工程中间验收记录.
3 竣工图和设计变更记录. 1 技术资料审查
4 调试记录.
5 系统及其主要组件的使用维护说明书及有关证件. 6 管理、维护人员培训. 1 防护区的设置条件
第
册第
页
气体灭火系统调试报告
单位(子单位)工程名称
子分部(系统)工程名称
气体灭火系统
验收部位、区、段
逸墅1-6栋
安装单位
项目经理(负责人)
施工执行标准名称及编号
气体灭火系统施工及验收规范GB 50263-2007
项目分类
项目
结果
技术资料完整性检查
1.设计说明书，施工图及设计变更文字记录
2.施工记录和隐蔽工程中间验收报告
4.系统的可靠性
符合要求
备用灭火剂贮存容器切换操作试验
1.有关控制阀门的工作状况
2.有关声、光报警信号显示，及联动功能
3.试验气体所喷入的防护区
符合要求
安装单位检查结果
专业工长(施工员)
测试人员
项目专业质量查员：
年月日
监理（建设）单位检查结论
专业监理工程师
(建设单位项目专业技术负责人)：
年月日
3.系统及其主要组件的使用维护说明书
4.系统组件、管道材料及管道附件的检验报告和出厂合格证
符合要求
系统组件、管道及管道附件安装质量检查
1.系统组件、管道材料及管道附件的型号、规格和数量
2.系统主要组件及管道安装质量
符合要求
模拟喷气试验
1.有关控制阀门的工作状况
2.有关声、光报警信号显示，及联动功能
3.试验气体所喷入的防护区
气体灭火系统调试报告三篇
气体灭火系统调试报告三篇篇一：气体灭火系统调试报告篇二：七氟丙烷气体灭火系统调试报告1、七氟丙烷气体灭火系统查看气瓶名牌是否贴好，压力是否正常，向管理人员说明表压力随环境温度变化出现小幅度偏移，属于正常现象。
绿色区域为工作压力，往后维护若出现低于或高于绿色范围，请咨询我们公司或请教专业人员。
电磁驱动装置顶部红色压帽的保险销是紧急情况下使用的（如没有电无法启动时，拔出此插销，按下压盖既可启动灭火装置），平时这个保险销万不可拔掉；底部的保险安装投入使用后需要拔掉（保险销吊牌有说明），若不拔保险销则战时无法启动灭火装置。
还有往后调试报警设备的话，一定要将电磁驱动装置与钢瓶分离，避免意外损失。
2、对报警设备逐个测试（烟温感探测器随机挑选测试），其余都要——测试，确保无误。
气体释放灯通过短接信号反馈装置进行测试。
声光和警铃的测试通过操作主机面板按键进行，主机则解锁，此时“键盘操作”指示灯亮。
此指示灯亮后各功能按键方有效，按下“声光启停”，该指示灯亮，门上声光随即闪光响起，再按该键，指示灯灭，声光停止。
警铃类似。
按下“手动/自动”键可以实现手动、自动转换；按下“本机消音”可以消除主机发出的声音；按下“复位”键，主机恢复此各项操作。
篇三：气体灭火系统调试条件及步骤1. 气体灭火系统调试应具备的条件1）气体灭火系统调试前应具备设计施工图（包括设备布置平面图、接线图、系统图）；设计说明书；系统使用说明书等技术资料。
2）调试前应按照有关规范的规定检查系统组件和材料的型号、规格、数量，以及系统的安装质量，并应及时处理所发现的问题。
3）系统中采用的不能复验的产品，如安全膜片等，应具有生产厂家出具的同批产品检验报告与合格证。
4）检查施工时做好的施工记录，如遇隐蔽工程要检查隐检记录。
5）各控制器、动力控制箱通电后各项功能检查合格。
6）调试后应根据调试的内容及结果及时按要求提出调试报告。
2. 系统联动调试及模拟喷气试验应使火灾自动报警系统开机并处于工作状态，接好各有关信号线。

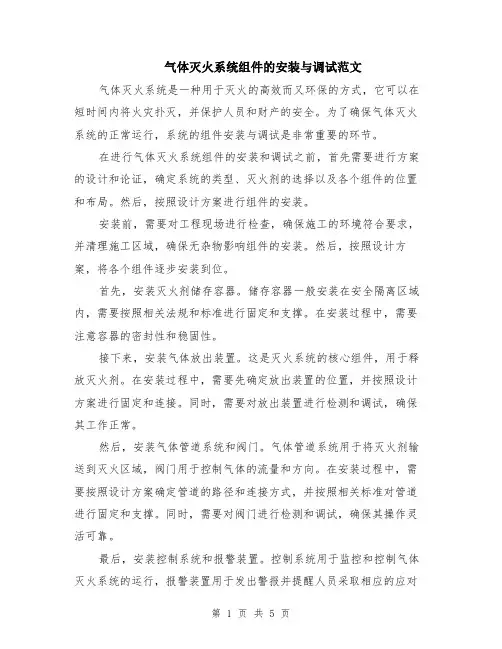

气体灭火系统组件的安装与调试范文（二篇）
气体灭火系统组件的安装与调试范文气体灭火系统是一种用于灭火的高效而又环保的方式，它可以在短时间内将火灾扑灭，并保护人员和财产的安全。
为了确保气体灭火系统的正常运行，系统的组件安装与调试是非常重要的环节。
在进行气体灭火系统组件的安装和调试之前，首先需要进行方案的设计和论证，确定系统的类型、灭火剂的选择以及各个组件的位置和布局。
然后，按照设计方案进行组件的安装。
安装前，需要对工程现场进行检查，确保施工的环境符合要求，并清理施工区域，确保无杂物影响组件的安装。
然后，按照设计方案，将各个组件逐步安装到位。
首先，安装灭火剂储存容器。
储存容器一般安装在安全隔离区域内，需要按照相关法规和标准进行固定和支撑。
在安装过程中，需要注意容器的密封性和稳固性。
接下来，安装气体放出装置。
这是灭火系统的核心组件，用于释放灭火剂。
在安装过程中，需要先确定放出装置的位置，并按照设计方案进行固定和连接。
同时，需要对放出装置进行检测和调试，确保其工作正常。
然后，安装气体管道系统和阀门。
气体管道系统用于将灭火剂输送到灭火区域，阀门用于控制气体的流量和方向。
在安装过程中，需要按照设计方案确定管道的路径和连接方式，并按照相关标准对管道进行固定和支撑。
同时，需要对阀门进行检测和调试，确保其操作灵活可靠。
最后，安装控制系统和报警装置。
控制系统用于监控和控制气体灭火系统的运行，报警装置用于发出警报并提醒人员采取相应的应对措施。
在安装过程中，需要按照设计方案连接各个组件，并进行相应的调试和测试，确保系统的可靠性和安全性。
组件安装完成后，需要进行系统的调试。
调试过程中，需要对每个组件进行检测和测试，确保其工作正常。
同时，还需要对整个系统进行综合测试，检查各个组件之间的连接和协调性。
在调试过程中，需要按照相关标准和规范进行操作，并记录相应的数据和结果。
如果发现问题，需要及时进行修复和调整，直到系统正常运行。
总之，气体灭火系统组件的安装与调试是确保系统正常运行的关键环节。
气体灭火系统调试报告
说 明
GD2302SZ009
1. 气体灭火系统的调试，应对每个防护区进行模拟喷气试验和备用灭火剂贮存容器切换操作试验。
2. 进行调试试验时，应采取可靠的安全措施，确保人员安全和避免灭火剂的误喷射。
3. 模拟喷气试验的条件应符合下列规定：
（1）卤代烷灭火系统模拟喷气试验不应采用卤代烷灭火剂，宜采用氮气进行。
氮气贮存容器与被试验的 区用的灭火剂贮存容器的结构、型号、规格应相同，连接与控制方式应一致，充装的氮气压力和灭 贮存压力应相等。
氮气贮存容器数不应少于灭火剂贮存容器数的２0%,且不得少于一个。
卤代烷替代 如“七氟丙烷”等灭火系统的试验均参照此条进行。
（2）二氧化碳灭火系统应采用二氧化碳灭火剂进行模拟喷气试验。
试验采用的贮存容器数应为防护区实 用的容器总数的10%，且不得少于一个。
（3）模拟喷气试验宜采用自动控制。
4. 模拟喷气试验的结果，应符合下列规定：
（1）试验气体能喷入被试防护区内，且应能从被试防护区的每个喷嘴喷出。
（2）有关控制阀门工作正常。
（3）有关声、光报警信号正确，并能及时反溃到消防中心；联动功能正常。
（4）贮瓶间内的设备和对应防护区内的灭火剂输送管道无明显晃动和机械性损坏。
5. 进行备用灭火剂贮存容器切换操作试验时可采用手动操作，并应按本说明第３条的规定准备一个氮气或二 碳贮存容器。
试验结果应符合本说明第４条规定。
试验的防护力和灭火剂烷替代物,
护区实际使气或二氧化。
消防系统调试方案
消防系统调试方案一、方案背景随着城市化进程的加快，人们对安全的需求越来越高。
消防系统作为城市安全的重要组成部分，具有重要的保护作用。
然而，在系统建设完成后，需要进行一系列的调试工作，以确保系统的正常运行。
本文将就消防系统调试方案进行详细介绍。
二、调试目标1.确保消防系统的各个子系统能够正常工作。
2.确保各个子系统之间的协调配合。
3.确保系统在各种应急情况下能够快速反应并提供有效的保护。
三、调试流程1.准备工作（1）调试前的检查：检查各个子系统的安装是否符合标准，是否存在损坏或缺陷。
（2）准备调试设备：准备相关的测试仪器、设备和工具，以便进行调试工作。
2.分系统调试（1）消防报警子系统调试：包括烟感、温感、手动报警按钮等设备的调试，确保报警信号的准确性和及时性。
（2）自动喷水灭火子系统调试：包括水泵、水箱、管路、喷头等设备的调试，确保灭火设备的正常工作。
（3）自动喷水灭火子系统调试：包括气体灭火剂、探测器、气体释放阀等设备的调试，确保灭火剂的正常喷洒和扩散。
（4）防烟排烟子系统调试：包括排烟风机、排烟管道等设备的调试，确保排烟系统的正常运行。
（5）电力供电子系统调试：包括电源、电缆、开关等设备的调试，确保电力供应的稳定性和可靠性。
（6）动力消防水系统调试：包括水泵、水箱、管路等设备的调试，确保动力水系统的正常运行。
（7）灭火器材调试：包括灭火器、灭火器具等设备的调试，确保灭火器材的有效性。
3.系统联动调试根据消防系统的实际需求，进行系统联动调试，以确保各个子系统之间的协调配合。
主要包括消防报警触发各个子系统的响应、消防广播系统的应急广播等。
四、调试测试对每个子系统及整个系统进行全面的调试测试，包括正常工作状态下的测试和异常情况下的测试。
确保系统能够在各种应急情况下迅速响应并提供有效的保护。
五、调试记录和整理对调试过程进行实时记录，包括调试过程中的问题、解决方案和具体操作等内容。
并对调试过程进行整理，形成调试报告，以备后期参考。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
□不正常
报警及其联动消防设施的功能，报警信号、气体释放信号反馈至消防中心
□正常
□不正常
手动控制和延迟功能，联动设备动作
□正常
□不正常
机械应急操作装置
□正常
□不正常
调试结论
□系统已按国家有关技术规范要求调试合格，运行正常。
建设单位签名盖章
年 月 日
施工单位签名盖章
年 月 日
设计单位签名盖章
年 月 日
监理单位签名盖章
年 月 日
2、系统主要组件及管道安装质量。
符合设计要求
1、试验气体所喷入的防护区；
2、有关控制阀门的工作状况；
3、有关声、光报警信号显示；
4、系统的可靠性
符合设计要求
1、有关控制阀门的工作状况；
2、有关声、光报警信号显示；
3、试验气体所喷入的防护区
符合设计要求
情况说明和结论：
测试过程良好，资料齐全。
测试人员签名：
气体灭火系统调试报告
气体灭火系统调试报告
工程名称
建设单位
设计单位
施工单位
调试单位
调试日期
项目
结果
1、设计说明书、施工图及设计变更文字记录
2、施工记录和隐蔽工程中间验收报告；
3、系统及其主要组件的使用维护说明书；
4、系统组件、管道பைடு நூலகம்料及管道附件的检验报告和出厂合格证。
资料齐全完整
1、系统组件、管道材料及管道附件的型号、规格和数量；
（调试单位盖章） 年 月 日
建设单位意见：
（盖章） 年 月 日
气体灭火系统调试开通报告
年月日
工程名称
地址
调试范围
地下室柴油发电机房
安装质量
检查结果
□ 符合规定
□ 不符合规定
特殊情况说明：
贮瓶间、防护区符合规范要求
□符合
□不符合
自动控制
及模拟喷
气试验
试验气体喷入对应的防护区
□正常
□不正常
有关声、光报警信号
