自动化仪表ppt课件
为32，水的沸点定为212,中间分为180份， 开氏温标（热力学温标）： 他们的关系：t=T-273.15K
K=t℃+273.15 ℉=9/5℃+32
四、温度仪表安装注意事项
1、温度一次点的安装位置应选在介质温度变化灵 敏且具有代表性的地方，不宜选在阀门、焊缝等 阻力部件的附近和介质流束呈死角处。 就地指示温度计要安装在便于观察的地方。 热电偶安装地点应远离磁场。 温度一次部件若安装在管道的拐弯处或倾斜安装， 应逆着流向。 双金属温度计在≤DN50管道或热电阻、热电偶在 ≤DN70的管道上安装时，要加装扩大管。扩大管 要按标准图制作。 压力式温度计的温包必须全部浸入被测介质中。
4、可靠性 仪表的可靠性直接关系到仪表人员的维护量,在济济条件
允许等条件下,尽可能的选用高可靠性仪表。
第五节 自动化调节系统的基本概念
仪表自动化的主要内容一般包括： 自动检测系统？利用各种检测仪表对工艺参数进行检测指示
或记录。 自动信号和连锁保护系统？当参数超过允许范围，信号系统
发出声光告戒操作人员。如工况已达到危险状态连锁系统立 即自动打开安全阀或紧急停机防止事故进一步发生。 自动操作系统？根据预先规定的步骤自动的使生产进行周期 性的操作。 自动调节系统？由于各种工艺条件是不断变化的，生产中的 参数就可能偏离或波动，这就需要一些自动调节装置对某些 偏离的参数进行调节。
膜片式弹性元件：膜片式弹性元件根据结构的不同可分为膜片 和膜盒。
波纹管式弹性元件：是一个周围为波纹状的薄壁金属圆桶。
弹簧管压力表：
其用途不同，可分为普通压力表、耐腐蚀 氨用压力表、禁油的氧气压力表。
弹簧管压力表的结构：弹簧管、拉杆、扇 形齿轮、中心齿轮、指针、面板、游丝、 调整螺钉、接头。
K=t℃+273.15 ℉=9/5℃+32
四、温度仪表安装注意事项
1、温度一次点的安装位置应选在介质温度变化灵 敏且具有代表性的地方，不宜选在阀门、焊缝等 阻力部件的附近和介质流束呈死角处。 就地指示温度计要安装在便于观察的地方。 热电偶安装地点应远离磁场。 温度一次部件若安装在管道的拐弯处或倾斜安装， 应逆着流向。 双金属温度计在≤DN50管道或热电阻、热电偶在 ≤DN70的管道上安装时，要加装扩大管。扩大管 要按标准图制作。 压力式温度计的温包必须全部浸入被测介质中。
4、可靠性 仪表的可靠性直接关系到仪表人员的维护量,在济济条件
允许等条件下,尽可能的选用高可靠性仪表。
第五节 自动化调节系统的基本概念
仪表自动化的主要内容一般包括： 自动检测系统？利用各种检测仪表对工艺参数进行检测指示
或记录。 自动信号和连锁保护系统？当参数超过允许范围，信号系统
发出声光告戒操作人员。如工况已达到危险状态连锁系统立 即自动打开安全阀或紧急停机防止事故进一步发生。 自动操作系统？根据预先规定的步骤自动的使生产进行周期 性的操作。 自动调节系统？由于各种工艺条件是不断变化的，生产中的 参数就可能偏离或波动，这就需要一些自动调节装置对某些 偏离的参数进行调节。
膜片式弹性元件：膜片式弹性元件根据结构的不同可分为膜片 和膜盒。
波纹管式弹性元件：是一个周围为波纹状的薄壁金属圆桶。
弹簧管压力表：
其用途不同，可分为普通压力表、耐腐蚀 氨用压力表、禁油的氧气压力表。
弹簧管压力表的结构：弹簧管、拉杆、扇 形齿轮、中心齿轮、指针、面板、游丝、 调整螺钉、接头。

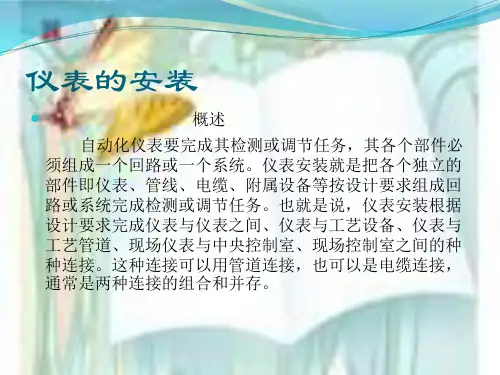

化工自动化控制仪表的安装与操作教材演示课件(63张)
§2仪表安装程序
⑤ 现场仪表配线和安装包括保护箱、保温箱、 接线箱的安装，仪表槽板、桥架安装，保护管、 导压管、气管的敷设，控制室仪表安装和配线、 校线。
⑥ 仪表管路吹扫、试压。仪表控制室盘后接线、 校线完毕，并与现场仪表连接并较核完毕，做好 系统联校准备。
⑦ 二次联校。就是进行模拟试验。包括报警和 联锁回路。集散系统进行回路调试。
仪表安装程序
(1)资料准备：是指安装资料的准备。包括施工 图、常用的标准图、施工验收规范、质量验评标 准以及有关手册、施工技术要领等。
（2）技术准备：技术准备是在资料准备的基础 上进行的。有施工方案的编制（注意：方案必须 是安全第一），图纸的会审，技术交底，划分单 位工程，培训。
（3）物质准备：施工图上提及的仪表设备和材 料的领取。重点是施工材料和加工件。物质要注 意保管。
接线→试验→单双） ① 配合工艺安装取源部件。 ② 在线仪表安装。 ③ 仪表盘、柜、箱、操作台安装就位。 ④ 仪表桥架、槽板安装，仪表管、线配制，支 架制作 安装，仪表管路吹扫、试压、试漏。 ⑤ 单体调试，系统联校，模拟试验。 ⑥ 配合工艺进行单体试车。 ⑦ 配合建设单位进行联运试车。
§2仪表安装程序
仪表安装程序
（4）表格准备：一个是施工表格，一个是质量 记录表格。
（5）施工工具和标准仪器的准备：施工进度的 快慢在很大程度上依赖于施工使用的工具和机具 。
标准仪表的准备同样重要。决定我们所装表 计是否合格。但要注意有效期，超检定周期使用 是不合法的，也是无效的。
§2仪表安装程序
2、施工阶段
安装术语
（6）一次调校：通称单体调校，指仪表安装前的校验 。只有一次调校合格的仪表才能安装，以保证二次调校的 质量。
自动化仪表安装规范PPT
二、字母代号 在控制流程图中，用来表示仪表的小圆圈的上半圆内，
一般写有两位（或两位以上）字母，第一位字母表示被测变 量，后继字母表示仪表的功能，常用字母代号见下表。
字母
A C D E F I K L M P Q R S T Y Z
第一位字母
被测变量
分析 电导率 密度 电压 流量 电流 时间或时间程序 物位 水分或湿度 压力或真空 数量或件数 放射性 速度或频率 温度 供选用 位置
能源分类
气动仪表: 特点：结构简单、性能稳定、可靠性高、价格便宜，且在本质上是
安全防爆的。
电动仪表: 特点：信号的传输、放大、变换处理比气动仪表容易，便于远距离
监视和操作，还易于与计算机等现于检测元件的输出信号种类繁多，且信号较弱不易察 觉，一般都需要将其经过变送器处理，转换成标准统一的 电气信号（如4～20mA 或 0～10mA直流电流信号 ）送 往显示仪表，指示或记录工艺变量，或同时送往控制器对 被控变量进行控制。有时将检测元件、变送器及显示装置 统称为检测仪表, 或者将检测元件称为一次仪表，将变送 器和显示装置称为二次仪表。
仪表的防爆标志 Ex(ia)ⅡC T6 的含义： 标志内容 符号 含义 防爆声明 Ex 符合某种防爆标准， 防爆方式 ia 采用 ia 级本质安全防爆方法， 气体类别 ⅡC 被允许涉及ⅡC（氢气）类爆炸性气体 温度组别 T6 仪表表面温度不超过 85℃ 注：该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接 接触
仪表信号类型
AI：模拟量输入（电流、电压信号） AO：模拟量输出（电流、电压信号） DI：数字量输入（开关量） DO：数字量输出（开关量） PI：脉冲量输入（频率信号） PO：脉冲量输出（频率信号）
测量范围、上下限及量程 每个用于测量的仪表都有测量范围，它是该仪表按规定的精
一般写有两位（或两位以上）字母，第一位字母表示被测变 量，后继字母表示仪表的功能，常用字母代号见下表。
字母
A C D E F I K L M P Q R S T Y Z
第一位字母
被测变量
分析 电导率 密度 电压 流量 电流 时间或时间程序 物位 水分或湿度 压力或真空 数量或件数 放射性 速度或频率 温度 供选用 位置
能源分类
气动仪表: 特点：结构简单、性能稳定、可靠性高、价格便宜，且在本质上是
安全防爆的。
电动仪表: 特点：信号的传输、放大、变换处理比气动仪表容易，便于远距离
监视和操作，还易于与计算机等现于检测元件的输出信号种类繁多，且信号较弱不易察 觉，一般都需要将其经过变送器处理，转换成标准统一的 电气信号（如4～20mA 或 0～10mA直流电流信号 ）送 往显示仪表，指示或记录工艺变量，或同时送往控制器对 被控变量进行控制。有时将检测元件、变送器及显示装置 统称为检测仪表, 或者将检测元件称为一次仪表，将变送 器和显示装置称为二次仪表。
仪表的防爆标志 Ex(ia)ⅡC T6 的含义： 标志内容 符号 含义 防爆声明 Ex 符合某种防爆标准， 防爆方式 ia 采用 ia 级本质安全防爆方法， 气体类别 ⅡC 被允许涉及ⅡC（氢气）类爆炸性气体 温度组别 T6 仪表表面温度不超过 85℃ 注：该标志中无温度组别项 , 说明该仪表不与爆炸性气体直接 接触
仪表信号类型
AI：模拟量输入（电流、电压信号） AO：模拟量输出（电流、电压信号） DI：数字量输入（开关量） DO：数字量输出（开关量） PI：脉冲量输入（频率信号） PO：脉冲量输出（频率信号）
测量范围、上下限及量程 每个用于测量的仪表都有测量范围，它是该仪表按规定的精
最新自动化仪表培训(全) PPT课件
8
8．各处理站及井站常用控制系统简介 PLC的结构及基本故障判断（西门子200
和300PLC为例） DCS的结构及基本故障判断（西门子-摩
尔APACS+系统为例） HMI软件简介（以INTOUCH为例
9
概述
10
1、仪表岗定义 按照仪表维修检修规程。使用相应的标
准计量器具，测试仪器及专用工具，对 生产过程中使用的仪表、自动化装置及 附属设备进行维护检修。
北京中石天马科技有限公司
自动化仪表培训
1
培训内容：
1．检测仪表基本知识 内容提要: 概述 仪表信号输出类型、测量过程与测量误差 仪表的性能指标 工业仪表的分类 油田基本流程与认知及PID图
2
2．压力检测 内容提要: 压力测量的基本概念 压力测量仪表的分类 压力仪表的安装、使用和维护 压力变送器的实际操作培训（以罗斯蒙
26
2.数字量：数字量在时间和数量上都是 离散的物理量，其表示的信号则为数字 信号。数字量是由0和1组成的信号，经 过编码形成有规律的信号，量化后的模 拟量就是数字量。（考虑到了编码，是 块状的！）
27
确切的说，数字量是有源信号,比如电压 5V表示1，电压0V表示0 开关量是无源 信号，比如用接点的闭合表示1，打开表 示0
43
这样就将模拟量离散化了，例如：某设 备的采样周期为1秒，其在第五秒的时间 采集的温度为35度，而第六秒的温度为 36度，该设备就只能标称第五秒时间温 度35度，第六秒时间温度36度，而第五 点五秒的时间其标称也只是35度，但是 其实际的模拟量是35.5度。
44
这样就将模拟信号离散化。其采集的数 据就是离散化了，不再是连续的模拟量 信号，由于计算机只识别0和1两个信号， 即开关量信号，用其来表示数值都是使 用数字串来表示，由于计算能力的问题， 其数字串不能无限长
8．各处理站及井站常用控制系统简介 PLC的结构及基本故障判断（西门子200
和300PLC为例） DCS的结构及基本故障判断（西门子-摩
尔APACS+系统为例） HMI软件简介（以INTOUCH为例
9
概述
10
1、仪表岗定义 按照仪表维修检修规程。使用相应的标
准计量器具，测试仪器及专用工具，对 生产过程中使用的仪表、自动化装置及 附属设备进行维护检修。
北京中石天马科技有限公司
自动化仪表培训
1
培训内容：
1．检测仪表基本知识 内容提要: 概述 仪表信号输出类型、测量过程与测量误差 仪表的性能指标 工业仪表的分类 油田基本流程与认知及PID图
2
2．压力检测 内容提要: 压力测量的基本概念 压力测量仪表的分类 压力仪表的安装、使用和维护 压力变送器的实际操作培训（以罗斯蒙
26
2.数字量：数字量在时间和数量上都是 离散的物理量，其表示的信号则为数字 信号。数字量是由0和1组成的信号，经 过编码形成有规律的信号，量化后的模 拟量就是数字量。（考虑到了编码，是 块状的！）
27
确切的说，数字量是有源信号,比如电压 5V表示1，电压0V表示0 开关量是无源 信号，比如用接点的闭合表示1，打开表 示0
43
这样就将模拟量离散化了，例如：某设 备的采样周期为1秒，其在第五秒的时间 采集的温度为35度，而第六秒的温度为 36度，该设备就只能标称第五秒时间温 度35度，第六秒时间温度36度，而第五 点五秒的时间其标称也只是35度，但是 其实际的模拟量是35.5度。
44
这样就将模拟信号离散化。其采集的数 据就是离散化了，不再是连续的模拟量 信号，由于计算机只识别0和1两个信号， 即开关量信号，用其来表示数值都是使 用数字串来表示，由于计算能力的问题， 其数字串不能无限长
自动化仪表PPT课件
02 实现有色金属冶炼过程的自动化控制和优化，提高冶
炼效率和产品质量。
自动化仪表在金属加工中的应用
03
通过自动化仪表对金属加工设备的运行参数进行监控
和调节，确保金属加工精度和质量。
其他行业应用案例
1 2 3
自动化仪表在食品加工中的应用
实现食品加工过程的自动化控制和优化，提高食 品加工效率和质量安全。
选型依据及注意事项
• 经济性：在满足工艺要求的前提下，选择 性价比高的产品。
选型依据及注意事项
01
注意事项
02
了解仪表的性能指标，如测量精度、稳定 性、可靠性等。
03
确认仪表的接口标准、通信协议等是否满 足系统要求。
04
考虑仪表的维护、校准及售后服务等因素 。
安装要求与步骤
01
安装要求
02
安装位置应便于观察、操作和维护。
03
自动化仪表在新能源发电中的应用
通过自动化仪表对风能、太阳能等新能源发电设备的运行参数进行监控
和调节，提高新能源发电的利用率和经济效益。
冶金行业应用案例
自动化仪表在钢铁冶炼中的应用
01
通过自动化仪表对高炉、转炉等设备的运行参数进行
实时监控和调节，提高钢铁冶炼的产量和质量。
自动化仪表在有色金属冶炼中的应用
检查连接线路
检查仪表与控制系统之间的连接线路是否松 动、老化或破损，确保信号传输稳定。
更换易损件
根据使用情况，及时更换仪表中的易损件， 如传感器、电极等。
定期保养计划制定与实施
制定保养计划
根据仪表的使用频率、重要性等因素，制定合理 的定期保养计划。
实施保养措施
按照保养计划，对仪表进行定期的检查、清洁、 校准等保养措施。
炼效率和产品质量。
自动化仪表在金属加工中的应用
03
通过自动化仪表对金属加工设备的运行参数进行监控
和调节，确保金属加工精度和质量。
其他行业应用案例
1 2 3
自动化仪表在食品加工中的应用
实现食品加工过程的自动化控制和优化，提高食 品加工效率和质量安全。
选型依据及注意事项
• 经济性：在满足工艺要求的前提下，选择 性价比高的产品。
选型依据及注意事项
01
注意事项
02
了解仪表的性能指标，如测量精度、稳定 性、可靠性等。
03
确认仪表的接口标准、通信协议等是否满 足系统要求。
04
考虑仪表的维护、校准及售后服务等因素 。
安装要求与步骤
01
安装要求
02
安装位置应便于观察、操作和维护。
03
自动化仪表在新能源发电中的应用
通过自动化仪表对风能、太阳能等新能源发电设备的运行参数进行监控
和调节，提高新能源发电的利用率和经济效益。
冶金行业应用案例
自动化仪表在钢铁冶炼中的应用
01
通过自动化仪表对高炉、转炉等设备的运行参数进行
实时监控和调节，提高钢铁冶炼的产量和质量。
自动化仪表在有色金属冶炼中的应用
检查连接线路
检查仪表与控制系统之间的连接线路是否松 动、老化或破损，确保信号传输稳定。
更换易损件
根据使用情况，及时更换仪表中的易损件， 如传感器、电极等。
定期保养计划制定与实施
制定保养计划
根据仪表的使用频率、重要性等因素，制定合理 的定期保养计划。
实施保养措施
按照保养计划，对仪表进行定期的检查、清洁、 校准等保养措施。
自动化仪表培训(全)ppt课件
CHAPTER 05
自动化仪表在工业生产中的 应用案例
石油化工行业应用案例
原油储罐液位测量
采用雷达液位计进行连续测量，实现 高精度、高可靠性的液位监测。
化学反应釜温度控制
采用温度变送器和控制器实现精确控 温，确保产品质量和生产安全。
石油管道流量测量
采用质量流量计进行贸易交接计量， 确保计量准确、公正。
CHAPTER 04
自动化仪表选型与使用注意 事项
选型原则及步骤
明确测量需求
根据工艺要求，确定测量参数（如压力、温 度、流量等）及测量范围。
选择合适型号
根据测量需求和仪表性能，选择适合的型号 和规格。
了解仪表性能
熟悉不同类型自动化仪表的测量原理、精度 等级、稳定性等性能指标。
考虑环境因素
根据安装环境和使用条件，选择具有相应防养建议
使用注意事项
遵守操作规程，避免超量程使用；保持仪表清洁干燥，防止腐蚀和损 坏。
日常维护
定期检查仪表显示是否正常，接线是否松动；清理表面积尘和油污等 杂物。
定期保养
按照厂家推荐的保养周期和方法进行保养，包括更换易损件、清洗内 部管路等。
故障处理
发现故障时及时停机检查，根据故障代码或现象判断故障原因并排除 ；若无法自行解决，请联系厂家或专业维修人员进行维修。
自动化仪表培训(全 )ppt课件
目 录
• 自动化仪表概述 • 自动化仪表基本原理 • 自动化仪表组成结构 • 自动化仪表选型与使用注意事项 • 自动化仪表在工业生产中的应用案例 • 自动化仪表市场前景与发展趋势
CHAPTER 01
自动化仪表概述
定义与分类
定义
自动化仪表是用于测量、显示、 记录和控制各种工业过程参数的 设备，具有自动化、智能化、高 精度等特点。
自动化仪表培训(全)ppt课件
接线如图所示： （三）校验及量程修改：
50
P
t
温变
安全栅
阻 电
S500
24VD C
FLUKS74 4
温变
1、校验:
将温度变送器从安装管线上拆下来，按上图将FLUKE与温变连接好。打开FLUKE
电源→按MEAS/SOURCE键，选择“SOURCE”→按TC/RTD键两次→按▽键，选择
“Pt100(385)”→按SETUP键→按ENTER键→按▽键，选择“24VDC”→按ENT
• （二）工作原理 • 压力表弹簧管在压力和真空作用下，产生弹性变形引起管端位移，其位移通
过机械传动机构进行放大，传递给指示装置，再由指针在刻有法定计量单位的 分度盘上指出被测压力或真空量值。
（三）使用中注意事项
• 1、在测量范围内,示值误差,不应大于允许误差,（允许误差 =±精度×量程％ ）。 • 2、在测量范围内，回程误差应不大于允许误差绝对值。 • 3、轻敲位移，轻敲表壳后,指针示值变动量应不大允许误差绝对值的1/2。 • 4、外观： • （1） 压力表的零部件装配应牢固,无松动现象。 • （2）压力表安全孔上应有防尘装置，当发现防尘橡胶盖脱落时要重新安好。 • （3）压力表按其所测量介质不同,在压力表上应有下表中规定的色标,并注名特殊
• （四）接线
•
压力变送器采用二线制接线方式，由PLC柜内24VDC直流电源提供工作电
压,输出4—20mA信号经防雷端子接到PLCD模拟输入板（AI板）。
防雷击端子
＋－
4—20mA
PLC AI板
压变
24VDC
（五）日常维护 1、巡检时要注意检查压变引压管有无渗漏情况；现场指示值与站控机上 的显示值是否一致。 2、当发现压变引压管出现轻度渗漏时，关闭压变根部阀前要和调度联系， 采取相应保护措施，因为有些压变的测量值参与了工艺调节控制，在受 控设备运行时，关闭些压变的根部阀会引起误动作，引起事故。 3、当发现压变测量值不准，很有可能是引压管内有空气或根部阀没有打 开。 4、当发现压变就地值和远传值都没有显示时，很有可能是防雷击端子损 坏或接线松动。
2024版化工仪表及自动化ppt课件教学教程
课件教学教程•化工仪表概述•自动化基础知识•化工仪表测量原理与技术•化工仪表选型与安装维护目•化工自动化控制系统设计与实践•化工仪表及自动化技术应用拓展录化工仪表概述定义作用分类特点化工仪表具有高精度、高可靠性、防爆防腐、适应性强等特点，能够满足化工生产过程中的各种特殊要求。
化工仪表发展趋势网络化智能化化工仪表正逐渐向着网络化的方向发展，实现远程监控和数据共享，提高生产效率和安全性。
集成化自动化基础知识自动化概念及原理自动化定义自动化原理自动化系统组成要素控制器传感器与变送器执行器被控对象石油化工自动化技术在石油化工行业应用广泛，包括炼油、化肥、乙烯等生产过程的自动化控制。
冶金工业冶金工业中的高炉、转炉、连铸等生产过程的自动化控制，以及轧钢过程的自动化电力工业机械制造自动化技术应用领域化工仪表测量原理与技术压力单位与测量方法介绍压力的国际单位制单位以及常用测量方法，如直接测量法和间接测量法。
压力仪表分类及特点阐述不同类型压力仪表的工作原理、结构特点以及适用场景，如弹性式压力计、电气式压力计等。
压力传感器技术介绍压力传感器的种类、工作原理及其在化工生产中的应用，如压阻式传感器、压电式传感器等。
压力测量系统组成及调试详细讲解压力测量系统的组成部分，包括传感器、变送器、显示仪表等，并介绍系统调试方法和注意事项。
温度单位与测量方法温度测量系统组成及调试温度仪表分类及特点温度传感器技术介绍温度的国际单位制单位以及常用测量方法，如接触式测量法和非接触式测量法。
介绍温度传感器的种类、工作原理及其在化工生产中的应用，如热敏电阻传感器、红外传感器等。
流量单位与测量方法流量测量系统组成及调试流量仪表分类及特点流量传感器技术物位单位与测量方法物位测量系统组成及调试物位仪表分类及特点物位传感器技术化工仪表选型与安装维护选型原则及注意事项选型原则注意事项安装前准备安装步骤调试方法030201安装调试方法与步骤维护保养策略及周期维护保养策略维护保养周期化工自动化控制系统设计与实践确保系统安全、稳定、可靠，满足生产工艺要求，提高生产效率和产品质量。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
金明热电热控项目仪表电气安装
第四部分 热电阻与压力变送器安装
直安装在水平于地面的管道，如果受空间限制或 工况要求必须按侧立安装的，需在选型订货时提 出。否则可能造成电磁阀不能正常工作。
金明热电热控项目仪表电气安装
第三部分 电磁阀安装
1.3 电磁阀一般是定向的，不可装反，通常在阀
体上用→指出介质流动方向，安装时要依照→指 示的方向安装。不过在真空管路或特殊情况下可 以反装。
2实例
金明热电热控项目仪表电气安装 第二部分 电动调节阀安装
金明热电热控项目仪表电气安装
第三部分 电磁阀安装
1.1 接管之前要对管道进行冲洗，把管道中的金
属粉末及密封材料残留物，锈垢等清除。要注意 介质的洁净度，如果介质内混有尘垢，杂质等妨 碍电磁阀的正常工作，管道中应装过滤器或滤网 。
1.2 一般电磁阀的电磁线圈部件应竖直向上，竖
安装聚四氟乙烯内衬的流量计时，连接两片 法兰的螺栓应均匀拧紧，否则容易压坏聚四氟乙 烯内衬，最好用力矩扳手。翻边部分不应有损伤 或被切掉，否则介质会流入衬里背面而损坏绝缘。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
3.传感器在不同情况下的接地 3.1安装在金属管道上的接地
由于一般金属管道都与大地连通，流动介质 通过金属管道与大地电气连接，所以这一点一般 均能满足。电磁流量计并不要求非单独设置接地 装置不可，尤其是小口径电磁流量传感器，但单 独设置接地装置有利于仪表的可靠运行。
金明热电热控项目仪表电气安装
第二部分 电动调节阀安装
1.3 调节阀一般应垂直安装，特殊情况下可以倾
斜，如倾斜角度很大或者阀本身自重太大时对阀 应增加支承件保护。
金明热电热控项目仪表电气安装
第二部分 电动调节阀安装
1.4 调节阀安装前应对管路进行清洗，排除污物
和焊渣。安装后，为保证不使杂质残留在阀体内 ，还应再次对阀门进行清洗，即通入介质时应使 所有阀门开启，以免杂质卡住。在使用手轮机构 后，应恢复到原来的空档位置
≥3DN。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.3 传感器既可以在垂直管道上安装，也可以
在水平或倾斜管道上安装，但要求测量电极的 中心连线必须近似处于水平状态。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.4若测量管道有振动，在流量计的两边应有固定 的支座。 2.5测量不同介质的混合液时，混合点与流量计之 间的距离最少要有30D长度。 2.6为方便今后流量计的清洗与维护，应安装旁通 管道。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
5.本项目主要安装方式 5.1竖装/水平
本项目供水、补水流量计安装管道均远离水泵， 基本不用考虑振动影响；安装空间有限，管道直 管段不多，这次一次供水流量计主要考虑安装在 一次回水管竖直管道，个别情况考虑安装到水平 管道。
5.2举例
金明热电热控项目仪表电气安装 第一部分 电磁流量计安装
金明热电热控项目仪表电气安装
第二部分 电动调节阀安装
1.1 调节阀属于现场仪表，要求环境温度应在－
25～60℃范围，相对湿度≤95%。如果是安装在 露天或高温场合，应采取防水、降温措施。在有 震源的地方要远离振源或增加防振措施。 1.2
安装调节阀的管道一般不要离地面或地板太 高，在管道高度大于2m时应尽量设置平台，以利 于操作手轮和便于进行维修。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.7 流量计安装位置介质不满管时，可采取抬高
流量管后端管路的方法，使其满管，并使传感器 的下游具有足够的背压，严禁在管道最高点和出 水口安装流量计。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.8 对于液固两相流体，最好采用垂直安装，使传
感器衬里磨损均匀，延长使用寿命。在垂直安装 时，流动方向应该自下而上，避免安装在管道的 最高点和竖直向下处。 2.9
流量计应安装在水泵后端，决不能在抽吸侧安 装；阀门应安装在流量下游侧。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.10 当介质流速达不到要求时，应当选用较小口
径的流量计，这时应使用异径锥形管或修改部分 管道，使其与传感器同口径，但前后直管段至少 须满足：前直管段≥5DN，后直管段≥3DN（DN 为管径）。 2.11
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
3.2 当传感器安装在绝缘管道上时，两端必须安
装金属管道或接地环，与流体“导通”。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
4.分体式流量计的接线 ●采用原装专用电缆； ●信号电缆必须与其他电源严格分开，不能敷设 在同一根管子内。 ●信号电缆和励磁电缆尽可能短，不能将多余电 缆卷在一起，应将多余电缆剪掉，并重新焊接。 ●电缆进入传感器接口处应弯成U型，这样可以防 止水渗透到触感器中。
应尽量避免日晒雨淋，避免环境温度高于60℃ 及相对湿度大于95%。 1.4选择便于维修、活动方便的地方。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.安装要求 2.1
介质在安装位置应该保证满管流动，避免不满 管及气体附着在电极上。
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
2.2 前后直管段长度为流量计前≥5DN，后端
山东科大中天电子有限公司
山东科大中天安控科技
金明热电热控项目仪表 电气安装
制 作 人 ： 杨 传 水
金明热电热控项目仪表电气安装
第一部分 电磁流量计安装
1.安装地点的选择 1.1
尽量避开铁磁性物体及具有强电磁场的设备 （如大电机、大变压器等），以免影响传感器的 工作磁场和流量信号。 1.2
应尽量安装在干燥通风之处，不宜在潮湿 Nhomakorabea易 积水的地方安装。 1.3
金明热电热控项目仪表电气安装
第四部分 热电阻与压力变送器安装
1.热电阻
1.1 为了使热电阻的测量端与被测介质之间有充
分的热交换,应合理选择测点位置,尽量避免在阀门 ,弯头及管道和设备的死角附近装设热电阻。 1.2
带有保护套管的热电阻有传热和散热损失,为 了减少测量误差,热电偶和热电阻应该有足够的插 入深度，对于一般工况的流体插入深度为管道通 径的½ 。
