建筑工程识图 试卷答案 2017高职-正式赛卷

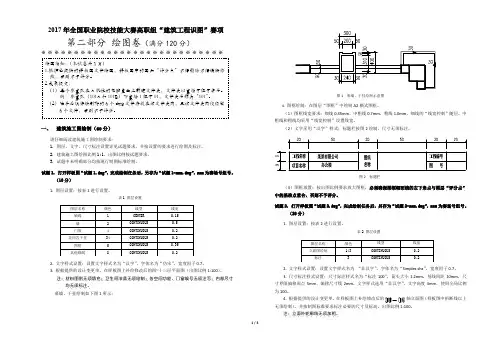

建筑工程识图技能竞赛样卷二(绘图)
2017年全国职业院校技能大赛高职组“建筑工程识图”赛项第二部分 绘图卷（满分120分）※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※ ※一、 建筑施工图绘制（60分）请仔细阅读建筑施工图绘制要求：1. 图层、文字、尺寸标注设置详见试题要求，并按设置的要求进行绘图及标注。
2. 建筑施工图绘图比例1:1，出图比例按试题要求。
3. 试题中未明确部分均按现行制图标准绘制。
试题1. 打开样板图“试题1.dwg ”，完成绘制任务后，另存为“试题1-xxx.dwg ”，xxx 为赛场号组号。
（10分）1. 图层设置：按表1进行设置。
表1 图层设置2. 文字样式设置：设置文字样式名为“汉字”，字体名为“仿宋”，宽度因子0.7。
3. 根据提供的设计变更单，在样板图上补绘修改后的四~十三层平面图（出图比例1:100）。
注：材料图例无须填充；卫生间洁具无须绘制；各空间功能、门窗编号无须注写；内部尺寸．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．．均无须标注。
．．．．．． 幕墙、干挂绘制如下图1所示：图1 幕墙、干挂绘制示意图4. 图框绘制：在图层“图框”中绘制A2横式图框。
（1）图框线宽要求：细线0.35mm ，中粗线0.7mm ，粗线1.0mm ，细线的“线宽控制”随层，中粗线和粗线均采用“线宽控制”设置线宽。
（2）文字采用“汉字”样式；标题栏按图2绘制，尺寸无须标注。
图2 标题栏（3）图框放置：按出图比例要求放大图框，必须确保．．．．图框幅面线的左下角点与．．．．．．．．．．．图层“评分点”．．．．．．．中的基准点重合，否则不予评分。
．．．．．．．．．．．．．．．试题2. 打开样板图“试题2.dwg ”，完成绘制任务后，另存为“试题2-xxx.dwg ”，xxx 为赛场号组号。
（20分）1. 图层设置：按表2进行设置。
建筑制图及识图测试题与参考答案
建筑制图及识图测试题与参考答案一、单选题（共43题，每题1分，共43分）1.确定各基本形体大小的尺寸称为( )。
A、定位尺寸B、定形尺寸C、标志尺寸D、构造尺寸正确答案：B2.φL表示( )。
A、Ⅰ级螺纹钢筋B、冷拉Ⅰ级钢筋C、Ⅰ级锰硅人字纹钢筋D、Ⅰ级光圆钢筋正确答案：B3.比例指的是图形与实物要素( )尺寸之比。
A、重量B、体积C、线性D、面积正确答案：C4.图线中的粗线宽度为b，b又称基本线宽，则细线的宽度为( )b。
A、0.25B、0.5C、0.15D、0.75正确答案：A5.有一栋房屋在图上量得长度为50cm，用的是1:100比例,其实际长度是( ).A、50mB、500mC、5000mD、5m正确答案：A6.有一配件图其比例为1:2，从图上量得高度5mm，其实际高度是( ).A、1mmB、10mmC、50mmD、5mm正确答案：B7.下列建筑中不属于公共建筑的是（）。
A、旅社B、学校C、宿舍D、医院正确答案：C8.建筑平面图是采用一假想的( )以上位置切开,将上部移去后所得的水平投影图。
A、水平剖切面沿楼地面B、水平剖切面沿窗台C、垂直剖切面沿高度D、水平剖切面沿基础顶面正确答案：B9.圆球在三个基本投影面上的投影结果为( )。
A、三个大小不相等的圆B、两个圆一个正方形C、三个大小相等的圆D、一个圆两个正方形正确答案：C10.平屋面或坡度不大于1/10的屋面,易受雷击的部位是( ).A、屋角、屋脊、檐角B、屋脊、屋角、女儿墙C、檐角、女儿墙、屋檐D、屋角、屋脊、檐角、屋檐正确答案：C11.“φ8@200”没能表达出这种钢筋的( )。
A、直径B、间距C、级别D、弯钩形状正确答案：D12.当平面垂直投影面时.在该投影面上的投影结果为( )A、反映实形B、一个点C、不确定D、一根线正确答案：D13.避雷装置的引下线采用扁钢制作时,扁钢截面不应小于( ) .A、40平方毫米B、56平方毫米C、64平方毫米D、48平方毫米正确答案：D14.三投影面体系中,H面、V面投影在X轴方向均反映形体的长度且互相对正,称之为( )。
建筑制图与识图试题(含答案)
建筑制图与识图一、基本知识（10分）1．试作出直径为40毫米的圆内接正五边形。
2．组合体视图的读图基本方法是什么？3．指北针的规定画法及用途？4．剖面图与断面图在标注上有何不同？举例说明。
二、（12分）根据轴测图，画出三画投影图。
三、（10分）根据主观视图和左视图，画出俯视图。
四、（18分）画出1—1、2—2剖面图。
五、（8分）下图为一螺钉联结二块板，没有画完，画法也有错误，将正确的画出。
六、（12分）在由砖砌筑的基础墙和毛坯砌筑的大放脚的基础详图中，完成：（1）（1）画出砖及毛石图例。
（2）（2）注出大放脚的高度。
（3）（3）注出基础底面的标高，注出室外地面标高-0.800米，室内地面标出±0.000米。
七、设有一单层房屋，已给出该房屋的平面图和南立面图以及门窗表。
要求完成：（1）补全平面图中的尺寸数字和轴线编号。
（2）补全南立面图中的标高数字。
（3）画出2—2剖面图（不注尺寸，各种图线要粗细分明，钢窗GC1的高度布置和窗扇分格型式要统一）。
（30分）建筑制图与识图试题答案及评分标准（供参考）一、基本知识（10分）1.2．形体分析法、线面分析法3．表示建筑朝向4．二、本题12分，一个视图4分。
三、本题10分。
四、本题18分。
1—1—1剖面图，10分；2—2剖面图8分。
五、本题8分。
六、本题12分。
其中：（1）6分；（2）3分；（3）3分。
七、本题30分。
如图所示，每处1分，共30分。
建筑制图与识图试卷及答案
建筑制图与视图习题及答案一、填空题1、工程建设制图中的主要可见轮廓线应选用粗实线2、图样上的尺寸包括尺寸界线、尺寸线、_尺寸起止符号、尺寸数字3、标高有相对标高和绝对标高，相对标高的零点是青岛附近黄海海平面4、房屋施工图由于专业分工的不同，分为建筑施工图、结构施工图和设备施工图5、指北针圆的直径宜为24mm ，用细实线绘制。
6、在建筑平面图中，横行定位轴线应用阿拉伯数字从左至右依次编写；竖向定位轴线应用大写拉丁字母从下至上顺序编写。
7、工程制图图幅幅面主要有 5 种。
8、根据不同的剖切方式，剖面图有全剖面图、阶梯剖面图、展开剖面图、局部剖面图和分层剖面图。
9、为保护钢筋、防蚀防火，并加强钢筋与混凝土的粘结力，钢筋至构件表面应有一定厚度的混凝土，这层混凝土称为__混凝土保护层__。
10、民用建筑一般由基础、___墙和柱____、楼板层和地坪层、___楼梯__、屋顶、门窗等六大部分组成。
11、混凝土是由__水泥、沙子、石子和水__按一定例配合，经搅拌、捣实、养护而成的一种人造石。
二、单选题1、在建筑平面图中，位于2和3轴线之间的第一根分轴线的正确表达为（ A ）。
(A)(B)(C)(D)2．建筑的耐火等级可分为( B )级。
A、3B、4C、5D、63、填充不得穿越尺寸数字，不可避免时。
应该是（ A ）A、图线断开B、二者重合C、省略标注D、前述均可4、7-9层的住宅属于（ C ）A、低层B、多层C、中高层 D 、高层5、建筑平面图中的中心线、对称一般应用。
（ C ）A、细实线B、细虚线C、细单点长画线D、吸双点画线6、建筑施工图中定位轴线端部的圆用细实线绘制，直径为（ A ）。
A、8-10mmB、11-12mmC、5-7mmD、12-14mm7、建筑施工图中索引符号的圆的直径为（ B ）。
A、8mmB、10mmC、12mmD、14mm8、建筑施工图上一般注明的标高是( B )。
A、绝对标高B、相对标高C、绝对标高和相对标高D、要看图纸上的说明9、建筑物结构承重可分为( D )。
建筑工程识图、审图要点(考试题目)(答案)
建筑工程识图、审图及机械化施工组织考试试题姓名：分数：一、填空1、识图、审图的程序是：熟悉拟建工程的功能、审查工程平面尺寸、审查工程立面尺寸、检查施工图中容易出错的部位有无出错检查有无改进的地方。
2、熟悉、审查工程平面尺寸建筑工程施工平面图一般有三道尺寸，第一道尺寸是细部尺寸，第二道尺寸是轴线间尺寸，第三道尺寸是总尺寸。
3、检查施工图中容易出错的地方有无出错熟悉建筑工程尺寸后，再检查施工图中容易出错的地方有无出错，主要检查内容如下：a、检查女儿墙砼压顶的坡向是否朝内。
b、检查砖墙下有梁否。
c、检查梁的受力钢筋最小间距是否满足施工验收规范要求。
d、检查设计要求与施工验收规范有无不同。
如柱表中常说明：柱筋每侧少于4根可在同一截面搭接。
但施工验收规范要求，同一截面钢筋搭接面积不得超过50%。
e、检查结构说明与结构平面、大样、梁柱表中内容以及与建施说明有无存在相矛盾之处。
f、单独基础系双向受力，沿短边方向的受力钢筋一般置于长边受力钢筋的上面，检查施工图的基础大样图中钢筋是否画错。
二、问答题机械化施工组织设计的任务：1、把握各种机械的性能和用途。
2、确定在不同施工环境及施工方案下，保证施工机具的最佳配合。
3、布置不同机具的临时用地与分部分项工程的机械平面组织设计。
4、安排机械施工数量及调配计划。
5、确定关键工程的机械施工组织设计。
6、合理安排机械化施工的进度计划。
7 机械的润滑保养和施工进度协调统一。
机械化施工组织的影响因素：1 机械完好率。
2 气候影响。
3 施工方案与机械搭配。
4 机械配套技术5机械操作员配合。
6 耐用台班总数量与使用寿命。
机械化施工组织的基本原理：1 、施工连续高效运转，确保工程质量标准、技术标准。
2、主导机械选择、控制合理，配套机械的选择与周围环境条件协调一致。
3、提高机械的使用率，满足均衡使用要求，降低人员的工作强度。
4、安装调试简便，转场运输方便，不形成交叉作业。
5、降低机械使用费，减少机械闲置，配套机械协调作业达到经济目的。
建筑工程识图试卷及答案
建筑工程识图试卷及答案
1、已知在H投影中反映两相交直线夹角的真实大小，则两直线（）
A．其中之一平等于H投影面； B．其中之一平行于V投影面
C．两条直线均平行于H投影面； D．两条直线均平行于V投影面
2、在正等测投影中，变形系数（即轴向伸缩系数）（）相等。
A． p, q； B． p, r； C． p, q, r； D． q, r
3、已知水平、正立面投影图，正确的侧立面投影图是( )。
4、尺寸线用来表示
A、所注尺寸的范围
B、尺寸的起止
C、尺寸的方向
D、尺寸大小
5、粗实线一般用途为
A、可见轮廓线
B、不可见轮廓线
C、主要可见轮廓线
D、图例线
四、根据立体图，补全投影图中的图线。
（10分）
五、根据形体的两面投影，做出第三面投影图。
（20分）
1 2
六、根据形体的平面、正立面投影图作斜二轴测图。
（15分）
七、作正等测图。
（15分）
答案
一、填空题
1、长仿宋体
2、mm
3、平行
4、正平
5、1m
二、判断题
1、×
2、√
3、√
4、√
5、×
6、√
7、√
8、√
9、×10、×
三、选择题
1、A
2、C
3、A
4、C
5、C 四、
五、
六、
七、。
识图技能竞赛试题
第一届建筑识图技能竞赛一、填空题（每空1分，共３０分）1、建筑工程图一般是采用投影法绘制的。
2、房屋建筑施工图按照专业设计分工不同，主要分为：施工图、施工图和施工图。
3、建筑施工图主要包括：、、、、、等内容。
4、结构施工图的主要包括、、。
5、目前结构施工图中钢筋混凝土构件常用的表达方式为。
6、A2图幅的幅面尺寸ＢＸＬ为：。
7、图样绘制比例为1：50是指图上的相当于实际的。
8、标高是标注建筑物某一位置高度的一种尺寸形式，分为标高和标高，建筑施工图上一般采用标高，即以建筑物为零点所测定的标高。
标高数字是以为单位。
9、定位轴线是确定建筑构配件位置及相互关系的基准线，为了设计和施工的便利，定位轴线通常需要编号，拉丁字母中、、不得用作轴线编号。
10、根据下列门的图例可判定该门为门。
11、根据下列门的图例可判定该门为门。
8、梁平面注写包括集中标注和原位标注，集中标注表达梁的数值，原位标注表达梁的数值。
当集中标注中的某项数值不适用于梁的某部位时，则将该项数值原位标注，施工时，标注取值优先。
二、简答题：（共16分）1、详细叙述索引符合的作用。
如果详图绘制在本页图纸上，且编号为“A”，该详图所对应的索引符号如何绘制？（5分）2、指出下列索引符号索引的详图所在的位置。
（3分）3、“建筑标高”和“结构标高”之间的关系怎样？（用一等式表示）4、建筑立面图有几种命名方式？其作用是什么？（4分）三、识图题（共54分）1、下图为现浇板配筋图，支撑构件均为砖墙，看图后请回答下列问题：该板平面尺寸ＬＸＢ为，板底钢筋为，板上部钢筋为（仅写出板底及板顶钢筋编号），所有钢筋均为级钢。
（6分）2、下图为一学生宿舍的楼梯间剖面图，从该剖面图中可以看到该建筑的屋顶形式为（平屋顶或坡屋顶）。
它的底层地面标高为米，二层楼面标高为米，室外地坪标高为 米，室内外高差为 米 ，B 轴线外有一阳台，三楼阳台楼面标高 米，阳台的悬挑长为 米，二层B轴线上阳台门高 毫米。
建筑试题识图答案
建筑试题识图答案建筑识图复习题一、单选题：1、表示为（B ）。
A.A号轴线之后的第三根附加轴线B.A号轴线之前的第三根附加轴线C.0A号轴线之后的第三根附加轴线D.0A号轴线之前的第三根附加轴线2、定位轴线应用（ D ）绘制。
A．中粗实线 B．细实线 C．虚线 D．细点划线3、定位轴线的端部圆圈直径为（A）A.10mmB.14mmC. 24mmD.没有要求4、定位轴线的端部圆圈线型为（C）A.粗实线B.中实线C.细实线D.细虚线5、横向定位轴线是从图纸的左下角开始用（A）表示。
A.从左往右用①-⑩等表示B.从上往下用A-G等表示C.从右往左用①-⑩等表示D.从下往上用A-G等表示6、在建筑平面图中，纵向定位轴线用拉丁字母并按（D）顺序编号A、从左向右B、从右向左C、从上向下D、从下向上7、对于（A），一般用分轴线表达其位置。
A.隔墙B.柱子C.大梁D.屋架8、房间的（A）是指平面图中相邻两道横向定位轴线之间的距离。
A．开间 B．进深 C．层高 D．总尺寸9、纵向定位轴线用大写拉丁字母编号，拉丁字母中的（C）是不得用于轴线编号的。
A、 H、K、ZB、 I、O、QC、 I、O、ZD、E、G、K10、指北针的圆圈直径宜为（C）。
A. 14mmB.18mmC.24mmD.30mm11、详图符号应以粗实线画出，直径为（B）mm。
A．12 B.14 C.16 D.1812、建筑物及其构配件在装修、抹灰以后表面的相对标高称为（ A ）。
A.建筑标高B.结构标高C.相对标高D.绝对标高13、总平面图中室外地面整平标高标注的是（D）。
A.建筑标高B.结构标高C.相对标高D.绝对标高14、相对标高的零点正确的注写方式为（ A ）。
A. ±0.000B. -0.000C. +0.000D.无特殊要求15、相对标高是以建筑的（ D ）高度为零点参照点。
A、基础顶面B、基础底面C、室外地面D、室内首层地面16、建筑剖面图及其详图中注写的标高为（ A ）。
