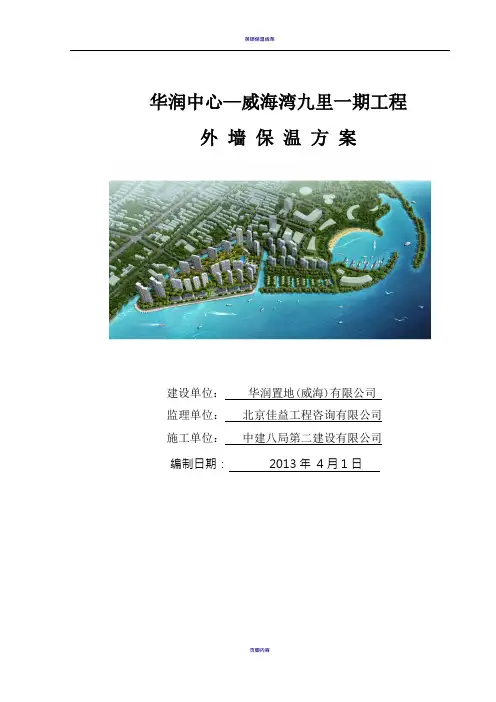

华润中心—威海湾九里一期工程外墙保温方案建设单位：华润置地(威海)有限公司监理单位：北京佳益工程咨询有限公司施工单位：中建八局第二建设有限公司编制日期：2013年4月1日中国建筑管理表格施工方案会签审批表表格编号CSCEC-JS-BG-0111工程名称威海华润中心威海湾九里方案名称外墙保温方案分公司部门意见施工管理部经理：年月日分公司领导意见副经理：年月日总经济师：年月日总工程师：年月施工组织设计（方案）报审表工程名称：华润中心-威海湾九里一期工程编号：施工组织设计、施工方案审核表注：附施工组织设计、施工方案山东省建设工程质量监督总站监制一、编制依据二、工程设计概况威海华润中心项目一期一标段工程住宅楼为剪力墙结构，地下2层，地上最高33层，檐高99.6m，建筑面积约115000m2，外墙保温面积约56000m2，设计采用聚苯板玻纤网格布聚合物砂浆做法保温。

结构外墙厚200mm，聚苯板厚度选用85mm、90mm、100mm厚，保温后外墙总厚度约为300mm。

设计施工图纸范围内保温工程（高层基层不处理，多层基层为抹灰面）；内墙保温1（采暖与非采暖隔墙）：30/35厚玻化微珠保温层（高层为30厚，多层为35厚）；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；内墙保温2（分户墙两侧）：20厚玻化微珠保温层；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；女儿墙内侧：20厚玻化微珠保温层；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；外墙挑出构件与附墙构件（雨棚、空调室外机隔板及侧板、外凸墙垛等）20厚玻化微珠保温；中间压入一层耐碱玻纤网格布凸窗上下板/侧板采用60/50厚聚苯板保温；5厚抗裂砂浆，中间压入一层耐碱玻纤网格布；其他大面墙体：基层处理；100/85/90厚聚苯板保温层（17#楼、2#3#楼厚度为100厚，12#13#楼厚度为85厚，11#楼厚度为90厚）；5厚聚合物抗裂砂浆，压入耐碱玻纤网格布2层；楼地面（阳台、连廊）：20厚玻化微珠保护层阳台顶棚：刷界面剂；20厚玻化微珠保温层；5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布；-1层顶棚：粘贴30/50厚岩棉板（高层为30，多层为50）5厚聚合物抗裂砂浆压入一层复合耐碱玻纤网格布；聚苯板玻纤网格布聚合物砂浆做法外保温系统由粘结胶浆、膨胀聚苯乙烯泡沫塑料板（以下简称聚苯板）、玻璃纤维网格布（以下简称网格布）和抹面胶浆组成。

基本构造如图1所示，首先用粘结胶浆把聚苯板粘贴固定在基层墙体上形成保温层，然后在聚苯板面刮抹薄层抹面胶浆，在其上铺贴网格布，在网格布上再刮抹面胶浆形成表面保护层。

保护层干燥后，再按设计要求进行饰面。

三、材料要求10 85-100mm 粘贴聚苯板外保温做法简图2-13.1其它材料：(1) 发泡聚乙烯圆棒，用于填塞伸缩缝，做密封膏的背衬材料，直径按缝宽的1.3倍选用；(2) 建筑密封膏，采用聚氨脂、硅酮、丙烯酸脂型建筑密封膏。

四、施工准备4.1施工条件(1) 外墙和外门窗洞口经过验收，洞口尺寸位置达到设计和质量要求。

墙体垂直全高：H/1000且≤30mm、平整度：2m长度为8mm；(2) 工作地点的环境温度不得低于5℃，风力不大于5级，雨天不得施工。

(3) 夏季施工为避免施工中突然降雨，应准备遮盖物（塑料薄膜等），防止雨水冲刷墙面。

(4) 安装好外墙面的预埋件，如雨水管卡、空调外机埋件等。

4.2基层处理：将墙体表面的油污、浮灰、脱模剂、养护液等影响粘结的物质清理干净，剔除表面的凸出物，凹处用水泥砂浆修补找平。

4.3主要施工机具外接电源设备、角磨机、电锤、钢丝刷、抹子、槽抹子、搓抹子、专用锯齿抹子、手持电动搅拌器、多用刀、拉线、靠尺、开槽器、电热丝切割器等。

4.4材料准备(1) 材料进场后按规范规定的技术要求和设计要求进行验收；(2) 进场材料分类挂牌存放。

聚苯板和网格布均应注意防雨；液体胶粘剂存放温度不得低于0℃；水泥注意防雨、防潮和保质期，存放超过3个月应经取样重新试验合格后方可使用。

4.5施工流水及劳动力的安排(1)每栋楼号为一个单体；每一个外立面按单组进行“流水”作业，即安装聚苯由下向上施工（先从五层开始）；抹抗裂保护砂浆从上向下施工。

(2)11#、12#、13#楼，每栋楼各安排劳动力15名，17#楼近排劳动力30，2、3#楼安排劳力20名；工期为80天。

五、施工方法5.1工艺流程图施工准备→挂基准线→配胶粘剂→粘贴翻包网格布→粘贴聚苯板→安装锚固件→打磨、修理、隐检→抹底层抹面砂浆→压入翻包及增强网格布→贴网格布并压入砂浆→抹面层抹面砂浆→细部处理→修整、验收→外饰面5.2弹控制线、挂基准线在外墙面门窗洞口、变形缝处等处弹出水平、垂直控制线及伸缩分格缝、装饰缝线等；根据保温层和粘结胶浆厚度在外墙转角（阳角、阴角）阳台转角、空调板及其它必要处挂垂直基准钢线，每个楼层适当位置挂水平线，以控制聚苯板的垂直度和平整度。

5.3配置粘结胶浆将专用粘结剂与水泥按使用说明书提供的配合比拌合专业负责，严格计量，机械搅拌，确保搅拌均匀。

拌好的胶粘剂在静停10min后还需要加入适量的水二次搅拌才能使用。

配好的料注意防晒避风，以免水分蒸发过快，已拌好的胶浆料必须在1～2小时内用完。

5.4粘贴翻包网格布凡聚苯板侧边外露处都应做网格布翻包处理，将250mm宽的翻包网格布粘贴在门窗洞口外侧、空调板（雨蓬）上下、伸缩缝两侧、女儿墙、散水等部位，网格布粘结宽度不小于100mm。

雨篷节点图5-1空调板节点图5-25.5粘贴聚苯板外保温用聚苯板标准尺寸600mm×900mm、600mm×1200mm 两种，非标准尺寸或局部不规则处可现场裁切，但必须注意切口与板面垂直。

整块墙面的边角处应用最小尺寸超过300mm的聚苯板。

聚苯板的拼缝不得正好留在门窗口的四角处；板的拼缝应和门窗洞口离开200以上。

使用点粘法固定聚苯板，粘结剂涂抹在每块板的四周一圈50mm 宽和板中间，使聚苯板和墙面间保持约10mm厚的空气层。

标准板粘结点见图5-6，非标准板板中粘结点可酌情减少，但粘结面积不应小于板面面积的40%。

不得在聚苯板侧面涂抹胶粘剂，排板时安水平顺序排列，上下板错缝粘贴，阴阳角做错茬拼接。

粘贴聚苯板时自下而上，在底层板下面设托板，以避免板下滑。

用专用工具轻柔、均匀挤压聚苯板，随时用靠尺和托线板检查平整度和垂直度，粘板时注意随时清除板边溢出的胶浆。

板和板之间的缝隙应拼严，缝宽超过2mm 的应用相应厚度的聚苯片填塞。

聚苯板拼缝的高差不应大于1.5mm ，在聚苯板粘贴完24小时后，表面用砂纸及专用打磨机具打磨平整，打磨时应轻柔地划圈打磨。

5.6机械锚固为提高联结安全度，聚苯板和外墙面的联结采用粘锚结合、以粘为主的形式。

锚固件数量在标高20m 以下不少于2个/m2，标高聚苯板点粘法示意图5-6 聚苯板排版示意图5-720m以上不少于4个/m2。

聚苯板粘贴24小时后，用冲击钻在聚苯板表面向内打孔，孔径视锚固件直径而定，进墙深度混凝土墙体不小于25mm，填充墙部分不小于50mm，拧入锚固螺钉，钉头和圆盘不得超出板面。

（见图5-7）机械锚固示意图5-75.7配制抹面砂浆：按照生产厂提供的配合比进行配制抹面砂浆，做到计量准确，配制方法同粘结胶浆。

5.8抹底层抹面砂浆：在聚苯安装完毕检查验收后进行聚合物砂浆抹灰。

抹灰底层和面层两次。

在聚苯板面抹层面砂浆，厚度2～3mm。

同时将翻包网格布压入砂浆中。

门窗口四周和阴阳角部位所有的增强网格布随即压入砂浆中，窗洞口部位粘好翻包网格布后，在洞口侧壁四角处各贴压一块长400mm，宽度与洞口侧壁保温部分宽度相同的网格布，在墙面上洞口四角处紧挨角部斜向45°再粘贴一快200×400mm的网格布。

（见图5-8）门窗洞口网格布加强图5-8处理完门窗洞口等细部后，由上而下进行刮抹面胶浆和铺设网格布。

在聚苯板面抹厚度为2～3mm的抹面胶浆，将网格布绷平后贴于底层抹面胶浆上，单张网格布长度不宜大于6m，铺贴遇有搭接时，必须满足横向100mm、纵向80mm的搭接长度要求。

用抹子由中间向四周把网格布压入砂浆的表层，要平整压实，网格布严禁有皱褶。

网格布不得压入过深，表面必须暴露在底层砂浆之外。

5.9抹底层抹面砂浆在底层抹面砂浆凝结前再抹一道抹面砂浆罩面，厚度2～3mm，仅以覆盖网格布、微见网格布轮廓为宜。

面层砂浆切忌不停揉搓，以免形成空鼓。

砂浆抹灰施工间歇应在自然断开处，方便后续施工的搭接，如伸缩缝、阴阳角、挑台等部位。

在连续墙面上如需停顿，面层砂浆不应完全覆盖已铺好的网格布，需与网格布、底层砂浆呈台阶形坡茬，留茬间距不小于150mm，以免网格布搭接处平整度超出偏差。

5.10细部做法变形缝处网格布应将网格布压入缝中50mm，与基层粘牢；阴阳角两侧的网格布不得在角部断开，均必须转过角部至另一面墙200mm；在女儿墙顶面，网格布应在墙顶混凝土面粘贴100mm以上；在空调孔处，将网格布用刀割成十字，用胶浆向孔内壁粘牢，将裁好长度得塑料管外侧抹胶浆后塞入孔内，管端与墙面平；首层部位的墙体在标准外保温做法基础上加铺一层网格布，并再抹一道抹面砂浆罩面，以提高抗冲击强度；加强层部位抹面砂浆总厚度宜为5～7mm。

在同一块墙面上，加强层做法与标准层做法间应留设伸缩缝。

（见图5-9）阴阳角网格布加强图5-9线条滴水线做法5-10六、外保温系统施工的质量控制及检验6.1保温基层的处理应满足外保温墙面的施工要求，经检验合格后与外保温施工队办理工作面交接手续；6.2外保温使用的材料进场后按设计和规范要求的技术指标进行验收，检查出厂合格证和性能检验报告，对其性能有怀疑的可取样复试，不合格及不符合要求的材料不得在工程中使用；6.3粘结胶浆和抹面胶浆的配比严格按使用说明要求计量，必须使用电动搅拌器搅拌，搅拌充分、均匀。

6.4网格布的搭接宽度符合施工方案和有关规程、标准的要求，网格布不得有皱折、翘曲现象。

6.5节点处细部处理符合施工方案和有关规程、标准的要求。

6.6聚苯板粘贴完后，应进行隐蔽工程验收，其质量应符合以下标准要求：(1) 聚苯板胶粘剂和锚固件按设计和有关规程、标准的要求选用；(2) 聚苯板必须与墙面粘结牢固，无松动、虚粘现象；(3) 锚固件数量和锚固深度符合设计和有关规程、标准的要求；(4) 聚苯板上下错缝，碰头缝接缝严密，不抹胶粘剂；(5) 外观表面洁净、接缝平整；(6) 允许偏差项目符合表7要求：6.7保温面层施工完，应进行验收，其质量应符合以下标准要求：(1)抹面胶浆与聚苯板必须粘贴牢固，无脱层、空鼓，网格布不是外露：(2)表面无爆灰、裂缝等缺陷，外观应表面清洁，接搓平整。

(3) 允许偏差项目应符合表8要求：七、安全管理1.作业人员入场前必须经入场教育考试合格后方可上岗作业；2.作业人员进入施工现场必须戴合格的安全帽，系好下额带，锁好带扣；严禁赤背，穿拖鞋；3.作业人员严禁酒后作业，严禁吸烟，禁止在施工现场追逐打闹；4.登高（2米以上）作业时必须系合格的安全带，系挂牢固，高挂低用，应穿防滑鞋，应把手头工具放在工具袋内；5.施工中使用的电动工具及电气设备，均应符合国家现行标准《施工现场临时用电安全技术规范》JGJ46--2005的规定；6.每班作业前应对脚手架、操作平台、吊装机具的可靠性进行检查，发现问题及时解决；7.高空作业时，严禁上、下抛掷工具、材料及下脚料；在同一垂直面外墙不得有交叉作业现象。
