变压器制造工艺流程65461
.
变压器制造工艺流程
变压器制造主要由变压器的组装、线圈的制造、油箱及附件的制作几大部分组成。
这几部分在变压器制造过程中几乎是同步进行的。
各部件加工完成后进行总装配。
一、油箱及附件的制造(均为外购产品)。
二、线圈的制造。
1、首先是绝缘件制作与准备。
2、线圈的卷制、起立、整形、干燥、迫压、烘干等一系列的处理转装配待器身装配。
三、变压器组装。
1、铁芯制造（铁芯均为外购产品）。
2、器身装配，其中包括绝缘件装配及线圈出头包扎处理，线圈的套装、插板及夹铁、作器身半成品试验、引线装配（包括开关装配，引线的制造与装配）、器身作半成品试验、器身入炉干燥（包括绝缘电阻测量）。
3、总装配，其中包括器身的整理与紧固、铁芯对地绝缘电阻的测量、检查器身清洁度及各零部件的紧固程度、分接线及引线绝缘距离、装箱注油（包括变压器附件安装），作变压器出厂项目试验（如绝缘电阻、直流阻值、变压比、耐压试验等），并办理入库手续。
以上生产过程都在由公司进行生产，所产生的废铁、废铜都用专业人员回收并废物利用，对环境不会造成污染。
如有侵权请联系告知删除，感谢你们的配合！
精品。
变压器生产流程(3篇)
第1篇一、引言变压器是电力系统中不可或缺的设备，它负责将高压电能转换为低压电能，为家庭、工业等提供稳定的电力供应。
随着我国经济的快速发展，变压器市场需求逐年增加。
本文将详细介绍变压器生产流程，包括原材料准备、零部件加工、组装调试、试验检测等环节。
二、原材料准备1. 铁芯材料：变压器铁芯是变压器的核心部分，主要采用硅钢片叠压而成。
硅钢片应具有良好的磁导率、较低的损耗和足够的机械强度。
2. 绝缘材料：绝缘材料包括绝缘纸、绝缘漆、绝缘布等，用于保护线圈免受外界干扰和腐蚀，保证变压器安全运行。
3. 导线材料：导线材料主要采用铜或铝，具有较高的导电性能和足够的机械强度。
4. 塑料、橡胶等辅助材料：用于制作变压器外壳、接线端子等。
三、零部件加工1. 铁芯加工：将硅钢片剪切成所需尺寸，然后叠压成铁芯。
铁芯加工过程中，应严格控制硅钢片间的间隙，以保证变压器效率。
2. 线圈绕制：根据变压器设计要求，选用合适的导线材料，绕制线圈。
线圈绕制过程中，应保持均匀的绕制张力，确保线圈形状和尺寸符合要求。
3. 绝缘处理：对线圈进行绝缘处理，包括绝缘纸包扎、绝缘漆涂覆等，以提高线圈的绝缘性能。
4. 接线端子加工：根据变压器设计要求，加工接线端子，确保其与线圈连接牢固。
四、组装调试1. 组装：将铁芯、线圈、接线端子等零部件组装成变压器本体。
组装过程中，应严格按照设计要求进行，确保各部件连接牢固、位置准确。
2. 油处理：将组装好的变压器本体进行油处理，包括注油、排气、静置等，以确保变压器内部油质清洁。
3. 调试：对变压器进行调试，包括空载试验、负载试验等，以检验变压器性能是否满足设计要求。
五、试验检测1. 外观检查：检查变压器外观，确保无损坏、变形等缺陷。
2. 绝缘性能检测：检测变压器绝缘性能，包括绝缘电阻、介质损耗角正切等，确保变压器绝缘性能符合要求。
3. 电性能检测：检测变压器电性能，包括空载损耗、负载损耗、短路阻抗等，确保变压器性能满足设计要求。
变压器工艺流程图
变压器工艺流程图变压器工艺流程图一、材料准备1. 选材：选择合适的矽钢片和绝缘材料。
2. 切割：将矽钢片按照设计要求进行切割，保证尺寸的精确度。
3. 清洗：使用溶剂清洗矽钢片，去除表面的灰尘和杂质。
二、绕制线圈1. 设计：根据设计要求确定线圈的匝数、规格和位置。
2. 绝缘处理：对线圈进行绝缘处理，以防止短路和跑丝。
3. 绕线：使用专业设备将线圈绕制在绝缘材料上，保证匝数的准确度和均匀度。
4. 绑扎：使用绑扎带固定线圈，防止松动。
三、组装1. 安装矽钢片：将切割好的矽钢片按照设计要求组装在绕制好的线圈周围，确保与线圈之间的间隙符合标准。
2. 绝缘处理：使用专业绝缘材料将线圈和矽钢片之间进行绝缘处理，防止短路。
3. 预埋件安装：根据设计要求，将预埋件安装在变压器的合适位置。
4. 密封：将变压器的上、下盖板与主体进行密封，确保变压器内部不会受到外部灰尘和潮气的侵入。
四、测试与检验1. 电性能测试：使用专业测量仪器对变压器的电性能进行测试，包括匝间电阻、匝间电容等。
2. 绝缘性能测试：测试变压器的绝缘电阻和介电强度，确保绝缘性能符合标准。
3. 外观检验：对变压器的外观进行检查，包括矽钢片的装配是否准确、绝缘材料是否完整、线圈是否有焊接不良等。
4. 发热试验：通过通电发热试验，检测变压器的散热性能和温升情况。
五、装配与包装1. 安装配件：根据设计要求，安装变压器的配件，如冷却风扇、温度传感器等。
2. 装箱：将成品变压器放入适当的包装箱中，确保产品的安全。
3. 标签打印：打印变压器的型号、规格和批次等信息，并粘贴在包装箱上。
4. 运输：将包装好的变压器运输到指定的仓库或客户地址。
六、质量控制1. 定期检查：对生产过程中的各个环节进行定期检查，及时发现和解决问题。
2. 过程控制：对每个生产工艺进行严格的控制，确保产品的质量可控。
3. 抽样检验：对成品进行随机抽样检验，确保产品符合标准要求。
4. 反馈改进：对发现的问题进行分析和改进，并向相关人员进行反馈。

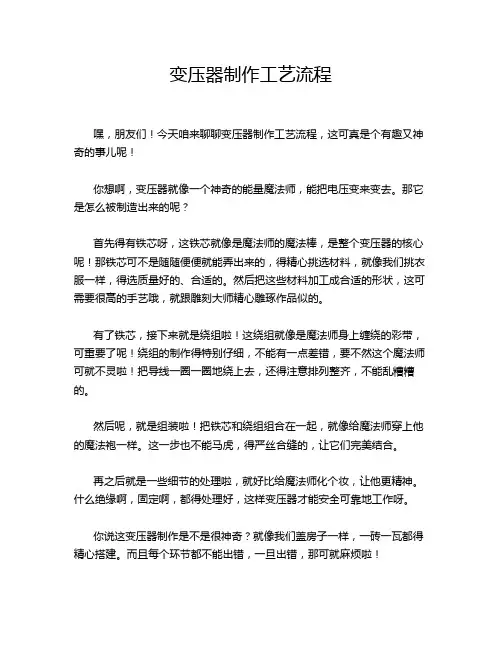

变压器制作工艺流程
变压器制作工艺流程嘿，朋友们！今天咱来聊聊变压器制作工艺流程，这可真是个有趣又神奇的事儿呢！你想啊，变压器就像一个神奇的能量魔法师，能把电压变来变去。
那它是怎么被制造出来的呢？首先得有铁芯呀，这铁芯就像是魔法师的魔法棒，是整个变压器的核心呢！那铁芯可不是随随便便就能弄出来的，得精心挑选材料，就像我们挑衣服一样，得选质量好的、合适的。
然后把这些材料加工成合适的形状，这可需要很高的手艺哦，就跟雕刻大师精心雕琢作品似的。
有了铁芯，接下来就是绕组啦！这绕组就像是魔法师身上缠绕的彩带，可重要了呢！绕组的制作得特别仔细，不能有一点差错，要不然这个魔法师可就不灵啦！把导线一圈一圈地绕上去，还得注意排列整齐，不能乱糟糟的。
然后呢，就是组装啦！把铁芯和绕组组合在一起，就像给魔法师穿上他的魔法袍一样。
这一步也不能马虎，得严丝合缝的，让它们完美结合。
再之后就是一些细节的处理啦，就好比给魔法师化个妆，让他更精神。
什么绝缘啊，固定啊，都得处理好，这样变压器才能安全可靠地工作呀。
你说这变压器制作是不是很神奇？就像我们盖房子一样，一砖一瓦都得精心搭建。
而且每个环节都不能出错，一旦出错，那可就麻烦啦！想象一下，如果没有变压器，我们的生活得变成啥样啊？那些电器可能都没法正常工作啦，那多不方便呀！所以说，变压器制作工艺流程可真是太重要啦！咱再想想，制作变压器的师傅们得多厉害呀，他们就像一群神奇的工匠，用自己的双手打造出这么厉害的东西。
他们得有多大的耐心和细心呀，才能把每一个变压器都做得那么完美。
总之呢，变压器制作工艺流程就是一个充满挑战和乐趣的过程，它让我们的生活变得更加丰富多彩。
我们可得好好珍惜这些变压器呀，它们可是为我们的生活默默奉献着呢！。
变压器制作流程
变压器制作流程变压器是一种用来改变交流电压的电器设备，它在电力系统中起着至关重要的作用。
变压器的制作流程需要经过多道工序，下面我将为大家详细介绍变压器的制作流程。
首先，变压器的制作需要准备好所需的原材料，包括硅钢片、绝缘材料、线圈等。
硅钢片是变压器铁芯的主要材料，它具有较低的磁滞损耗和涡流损耗，能够有效地减小变压器的铁损。
绝缘材料用于包裹线圈，起到绝缘和固定线圈的作用。
其次，制作变压器的铁芯是一个重要的工序。
首先要根据设计要求将硅钢片剪成所需尺寸，然后按照一定的叠放方式将硅钢片叠压在一起，形成铁芯的形状。
在叠放的过程中，需要注意硅钢片的叠放方向，以减小磁通的漏磁，提高变压器的效率。
接下来是线圈的制作。
线圈是变压器中起到电磁感应作用的部件，一般由绝缘铜线绕制而成。
制作线圈需要根据设计要求将绝缘铜线绕制成所需的匝数和层数，然后将绕制好的线圈固定在绝缘材料上，形成一个完整的线圈组件。
然后是变压器的组装。
在组装过程中，需要将制作好的铁芯和线圈组件按照设计要求进行组合，然后再加装绝缘材料和端子，最后进行绝缘处理和固定，使得整个变压器成品具有良好的绝缘性能和机械强度。
最后是变压器的测试和调试。
在制作完成后，需要对变压器进行一系列的测试，包括空载试验、负载试验、绝缘电阻测试等，以确保变压器的各项性能指标符合设计要求。
在测试合格后，还需要对变压器进行调试，调整变压器的参数，以满足实际工作的需要。
总的来说，变压器的制作流程包括原材料准备、铁芯制作、线圈制作、组装、测试和调试等多个环节。
每个环节都需要严格按照设计要求和工艺流程进行操作，以确保制作出的变压器具有良好的品质和性能。
希望通过本文的介绍，能够对变压器的制作流程有一个更加深入的了解。
干式变压器制造工艺流程
干式变压器制造工艺流程1.外部设备检测：在开始制造干式变压器之前，需要对各种外部设备进行检测。
这些外部设备包括绝缘子、配电柜、控制柜、冷却设备等。
通过进行各项检测，可以确保这些外部设备的质量和正常工作。
2.铁芯制造：铁芯是干式变压器的重要组成部分，它用于电磁感应和传导磁场。
铁芯的制造一般采用硅钢铁芯。
首先需要选取合适的硅钢带，然后通过剪切、冲压和堆叠等工艺，将硅钢带制造成所需的铁芯形状。
最后对铁芯进行热处理，以提高其磁导率和减小磁滞损耗。
3.线圈制造：线圈是干式变压器的另一个重要组成部分，它负责电能的传输和变换。
制造线圈可以分为绕线和绝缘处理两个环节。
首先，根据设计要求，将导线按照预定的匝数和座子数绕制成线圈。
绕制线圈时需要注意导线的间隙和绝缘层的质量。
绕制完成后，对线圈进行绝缘处理，防止相互短路和绝缘击穿。
4.组装：组装是将铁芯和线圈组合在一起，形成干式变压器的主体结构。
首先将铁芯安装到变压器的外壳或结构中，保证铁芯的位置和角度的准确性。
接下来，将线圈安装到铁芯上，并与外部的端子盘和引线相连。
在组装的过程中，需要注意线圈和铁芯的绝缘和固定，以保证变压器的性能和安全性。
5.测试：在干式变压器制造完成后，需要进行一系列的测试来验证其性能和质量。
这些测试包括试验电路的连通性测试、耐压试验、绝缘电阻测试、负载容量测试、短路电流测试等。
测试完成后，对测试结果进行评估和分析，以确保干式变压器的性能符合要求。
以上是干式变压器制造的基本工艺流程。
该流程包括外部设备检测、铁芯制造、线圈制造、组装和测试等环节，每个环节都需要严格把控和操作，以确保干式变压器的质量和性能。
同时，制造过程中还需要采取各种措施，保证制造环境的洁净度和干燥度，以提高干式变压器的绝缘性能和可靠性。
变压器制造工艺流程
变压器制造工艺流程
《变压器制造工艺流程》
变压器是一种用来改变电压和电流的电气设备，它在电力系统中起着非常重要的作用。
要制造高质量的变压器，需要经过一系列严谨的工艺流程。
首先，制造变压器的工艺流程通常包括设计、选择材料、加工和装配四个阶段。
在设计阶段，工程师要根据客户的需求和技术要求确定变压器的参数和结构，包括电压等级、容量、绕组结构等。
然后，在选择材料阶段，需要选用高品质的绝缘材料、导体材料和磁性材料，这些材料的选择直接影响变压器的性能和可靠性。
接下来是加工阶段，这个阶段包括绕线、磁路加工、铁芯制作等工序，要求精度高、质量好。
最后是装配阶段，需要将绕组、铁芯等元件组装在一起，并进行绝缘、连接和调试等工作。
在具体的制造过程中，还需要采用先进的技术和设备，比如采用数控机床和自动化生产线，以提高生产效率和产品质量。
另外，对于大型变压器的制造，还需要考虑运输和安装等环节，以确保变压器在整个生命周期中能够安全、稳定地运行。
总的来说，变压器制造工艺流程是一个复杂而严谨的过程，需要高度的技朋术水平、严格的质量控制和完善的生产管理。
只有这样，才能生产出性能可靠、质量优良的变压器产品，保障电力系统的稳定运行。
变压器的生产工艺及流程
前言伴随国民经济的飞速发展,我国能源的使用量也在逐年升高。
对于能源的勘探和开采有了更高的要求。
变压器为保证开采进度的顺利开展起着重要的作用，因此提高变压器的整体质量和性能就势在必行。
通过在华鑫变压器公司的实习工作，使我对变压器有了更深入的了解和掌握。
对其各个作业级工艺流程进行分析研究，结合目前的生产工艺结合先进的科学技术，对其生产工艺技术进行不断改进，解决生产环节中由于设备更新不及时、工艺不够规范等等带来的影响发展的因素。
生产过程中，每道工序流程都是十分重要的部分，它不仅关系到生产的进度，而且还直接关系到变压器的整体质量和其性能。
所以说对于每一个作业的流程在不断的技术革新中，改进生产工艺流程，提高变压器质量，体现变压器自身价值所在。
每一道工序、每一道工艺技术都要重视。
目录摘要²²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 1 Abstract²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 2 1．绪论²²²²²²²²²²²²²²²²²²²²²²²²²²²²²² 3 1．1课题背景²²²²²²²²²²²²²²²²²²²²²²²²²² 3 1．2概况²²²²²²²²²²²²²²²²²²²²²²²²²²²² 3 2．R型变压器的工艺流程²²²²²²²²²²²²²²²²²²²²²² 43. R性卷铁芯变压器性能特点²²²²²²²²²²²²²²²²²²²² 44. R型卷铁芯结构特点及操作工艺²²²²²²²²²²²²²²²²²² 55. R型变压器现场生产工艺操作及注意事项²²²²²²²²²²²²²² 6 5．1铁芯的制造²²²²²²²²²²²²²²²²²²²²²²²²² 65. 1．1硅钢片的纵剪下料的操作过程步骤及注意事项²²²²²²² 6 5. 1．2曲线开料的操作过程步骤及注意事项²²²²²²²²²²² 75. 1. 3 铁芯卷绕的操作过程步骤及注意事项²²²²²²²²²² 9 5. 1. 4铁芯的退火工艺的操作过程步骤及注意事项²²²²²²²²105．2绕组的绕制²²²²²²²²²²²²²²²²²²²²²²²²²125. 2．1低压线圈的绕制具体操作及要求²²²²²²²²²²²²²135. 2．2高压线圈的绕制具体操作及要求²²²²²²²²²²²² 14 5. 3器身的组装²²²²²²²²²²²²²²²²²²²²²²²²²14 5. 3. 1出头的包扎要求及具体操作工艺²²²²²²²²²²²²²15 5. 3．2引线、出头的焊接要求及具体操作工艺²²²²²²²²²²16 5．4浸漆固化处理²²²²²²²²²²²²²²²²²²²²²²²²16 5. 4. 1浸漆工艺及操作过程²²²²²²²²²²²²²²²²²²175. 4. 2固化处理的具体工艺操作过程²²²²²²²²²²²²²²18 5．5进壳完好处理²²²²²²²²²²²²²²²²²²²²²²²²18 5．5. 1器身装入变压器壳的具体操作过程及注意事项²²²²²²²18 5．5. 2接线腔的安装操作及要求²²²²²²²²²²²²²²²²18 6．变压器的设计原理²²²²²²²²²²²²²²²²²²²²²²²²19 7．其它种类变压器制作介绍²²²²²²²²²²²²²²²²²²²²²207．1简述叠铁芯变压器的制作过程²²²²²²²²²²²²²²²²²20 7．2几种绕组的绕制方式的介绍²²²²²²²²²²²²²²²²²²21 8. R型变压器部分材料的分析²²²²²²²²²²²²²²²²²²²²228．1 NOMEX纸的性能特点²²²²²²²²²²²²²²²²²²²²²22 8．2变压器绝缘材料及特点概况²²²²²²²²²²²²²²²²²²23 9. 变压器的发展²²²²²²²²²²²²²²²²²²²²²²²²²²23 10．结论²²²²²²²²²²²²²²²²²²²²²²²²²²²²²2411. 参考文献²²²²²²²²²²²²²²²²²²²²²²²²²²²2512. 致谢²²²²²²²²²²²²²²²²²²²²²²²²²²²²²26变压器的生产工艺及流程摘要本文主要对变压器的生产过程进行了阐述。
制作变压器的方法
制作变压器的方法
制作变压器的方法主要包括以下几个步骤：
1. 准备材料和工具：变压器的主要材料包括磁铁、铜线、铁芯和绝缘材料等。
工具包括锤子、钳子、钢尺、焊接工具等。
2. 制作铁芯：将铁芯切割成适当的形状，通常是一个或多个环形铁芯。
确保铁芯表面光滑，以减少磁通漏失。
3. 绕制线圈：将铜线围绕在铁芯上，形成线圈。
可以绕制多层线圈以提高变压器的效率。
确保线圈平整、紧密且无交叉。
4. 焊接和连接：通过焊接或螺栓将线圈固定在铁芯上，并确保线圈的安全连接。
同时连接线圈的端子以实现输入和输出电路的连接。
5. 绝缘处理：使用绝缘材料（如绝缘胶带或绝缘漆）将线圈和铁芯绝缘，防止电流短路和漏电。
6. 测试和调整：将制作好的变压器连接到电源和负载上，进行测试和调整。
确保变压器能够正常工作并满足设计要求。
需要注意的是，制作变压器需要具备一定的电工知识和技能，同时也需要遵循安
全操作规范，以确保制作过程和使用过程的安全性。
如果没有相关的经验和专业知识，建议寻求专业人士的帮助或购买现成的变压器产品。
变压器的制作方法
变压器的制作方法
变压器的制作方法分为以下几个步骤：
1. 确定变压器的参数：包括输入和输出电压、电流以及频率等。
2. 选择铁心材料：根据变压器的功率大小和频率，选择适合的铁心材料，如硅钢片。
3. 制作铁心：将选定的铁心材料按照规定的尺寸切割成片状，并使用绝缘漆进行绝缘处理。
4. 绕制线圈：根据变压器的设计要求，在铁心的两侧绕制两组线圈，分别是输入线圈和输出线圈。
线圈的绕制可以使用绝缘导线，每组线圈的匝数和绝缘层之间的间距要符合设计要求。
5. 绝缘处理：将绕制好的线圈固定在铁心上，然后进行绝缘处理，一般使用绝缘胶纸或绝缘漆进行包覆，以防止线圈之间和线圈与铁心之间的短路。
6. 安装外壳：将制作好的线圈和铁心装入变压器外壳中，固定好。
7. 进行电性能测试：将制作好的变压器连接到电源和负载上，进行电性能测试，包括测量输入和输出电压、电流、效率以及温升等指标。
8. 包装和出厂：经过测试合格后，对变压器进行包装，做好防护措施，并出厂。
需要注意的是，制作变压器需要具备专业的知识和技能，并按照相关的安全规定进行操作，以确保变压器的质量和安全性。
因此，建议在制作变压器时寻求专业的指导或委托专业的制造商进行制作。
变压器的生产流程
变压器的生产流程
一、设计与规划
1.确定变压器规格和参数
2.设计变压器结构和电路
3.制定生产计划和流程
二、材料准备
1.选购变压器铁芯和线圈材料
2.准备绝缘材料和冷却介质
3.购置生产设备和工具
三、铁芯制造
1.加工铁芯片
2.组装铁芯
四、线圈制造
1.制作线圈骨架
2.绕制线圈
五、绝缘处理
1.对线圈进行绝缘处理
2.绝缘材料固化
1.安装铁芯和线圈
2.安装冷却系统和连接件
七、调试与测试
1.进行电气连接
2.进行绝缘测试和功能测试
八、涂装和包装
1.进行外部涂装
2.进行包装和标识
九、出厂检验
1.进行最终检验
2.出厂发货或入库。
