Autolab电化学工作站仪器基本操作步骤
Autolab 电化学工作站操作规程
、Autolab 电化学工作站操作规程辽宁省新能源电池重点实验室一、开机1）先开启电化学工作站电源开关。
2）再开启电脑电源开关，计算机会自动连接到仪器。
3）连接正常时，在电脑显示屏右下角出现一个图标。
二、测试步骤将各电极连接到仪器。
1. 点击桌面上“Nova 1.8” 图标，（或选择：开始----所有程序----Autolab----Nova 1.8），开启电化学测量程序Nova。
2. 选择测量程序：view----set up view（或工具栏中的左数第四个按钮）。
Procedures包括三部分：Autolab（用于实验），Standards（测试仪器模块功能，需用到标准仿真电池，一般不用），My procedures（个人定义的测试程序）Procedures----Autolab----双击测试程序（或点右键Open for editing）。
在窗口右侧界面可编辑当前程序，点“+”号打开下级程序，鼠标放在相应数字处，单击打开编辑窗口修改（如打不开，是不可修改的项目）。
Procedure修改完后，如下次试验可能还用，选中第一列第一行，单击，打开程序名修改框另命名，然后，File----Save procedures as new，则修改后的程序保存在My procedures中。
开始测试，点界面左下角的Strart按钮，程序开始执行，此时，界面自动转到Measurement view，显示实时测量结果。
测试中出现的异常情况，记录在最下行的User log message中。
3. 测试完后，查看和导出数据。
View----Analysis view（或工具栏左数第七个按钮），打开数据分析界面，双击界面上方的程序名，调入实验结果，单击左侧的相应“+”号，打开数据项，蓝色或红色的标志为采集的数据，单击，图显示。
（X、Y轴显示项更改，在X=Potential applied处单击右键，打开菜单选Time，则图的X轴显示为时间，同理，Y轴也可更改。
Autolab中文操作手册
电化学工作站软件简要操作手册（版本：4.9.005）目录一软件的安装 (6)二简要操作说明 (11)1．开机步骤 (11)2．GPES操作步骤 (11)3．FRA操作步骤 (14)三GPES软件 (15)1．窗口 (15)2．手动控制窗口 (24)3．测量条件窗口 (25)4．数据分析窗口 (26)四FRA软件 (38)1．主窗口 (38)2．手动控制窗口 (43)3．FRA设置窗口 (44)4．FRA手动控制窗口 (44)5．测量条件窗口 (45)6．数据分析窗口 (47)五电化学技术手册 (55)1. Autolab电化学试验 (55)2. 伏安分析 (57)3. 循环和线性扫描伏安 (62)4. 记时方法 (65)5. 多模式电化学检测 (67)6. 电位溶出分析 (68)7. 阶跃与扫描 (69)8. 电化学噪声 (70)9. 使用FRA模块的频率响应分析 (71)10. 高级技术 (74)附录一: GPES软件参数说明 (78)附录二: FRA软件参数说明 (93)附录三：FRA中的模拟与拟合 (96)注意事项1. 四根电极接线不能空置！只能与实际体系连接，或插回Dummy Cell中。
2. 在采用两电极体系时，WE与S相连接，RE与CE相连接；采用三电极体系时，WE与S仍然相连接；仅在四电极体系时才分开。
3. 保存文件时，由路径至文件名称都不能有中文字符！否则不能打开文件。
4. 在保存文件功能上，对于循环伏安或线性扫描方法，提供下述三种保存方式，其余的仅有(1)和(3)两种方式:(1) “主窗口——Files菜单——Save scan as”，把每一圈的数据保存为一份文件，以方便对曲线进行分析；(2) “主窗口——Files菜单——Save data as——Save data buffer as”，可把多圈扫描结果保存在同一份文件之中，以方便对不同扫描圈的数据进行对比。
这种文件打开时需要用“主窗口——Files菜单——Loaddata buffer”命令。

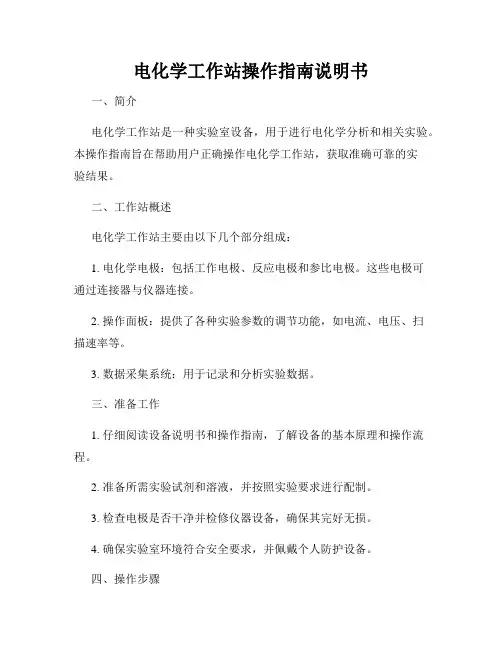

电化学工作站操作指南说明书
电化学工作站操作指南说明书一、简介电化学工作站是一种实验室设备，用于进行电化学分析和相关实验。
本操作指南旨在帮助用户正确操作电化学工作站，获取准确可靠的实验结果。
二、工作站概述电化学工作站主要由以下几个部分组成：1. 电化学电极：包括工作电极、反应电极和参比电极。
这些电极可通过连接器与仪器连接。
2. 操作面板：提供了各种实验参数的调节功能，如电流、电压、扫描速率等。
3. 数据采集系统：用于记录和分析实验数据。
三、准备工作1. 仔细阅读设备说明书和操作指南，了解设备的基本原理和操作流程。
2. 准备所需实验试剂和溶液，并按照实验要求进行配制。
3. 检查电极是否干净并检修仪器设备，确保其完好无损。
4. 确保实验室环境符合安全要求，并佩戴个人防护设备。
四、操作步骤1. 打开电化学工作站电源，待仪器自检完成后进入待机状态。
2. 将电极插入相应连接器，并确保连接紧固可靠。
注意不要使电极接触到任何金属物体，以免导致干扰或损坏。
3. 打开操作面板，根据实验要求设置电流、电压和扫描速率等参数。
4. 在无样品试液的情况下，进行基准测试，以校准参比电极并确保仪器的准确性。
5. 将待测液体样品注入电化学细胞中，避免气泡的产生。
注意样品的纯度和浓度。
6. 根据实验要求选择实验模式，如循环伏安法、电化学阻抗谱等，并开始记录数据。
7. 在实验过程中，注意观察数据的变化，并及时记录实验现象和观察结果。
8. 实验结束后，关闭电化学工作站电源，并进行必要的数据处理与分析。
9. 将电极取出，用去离子水清洗并擦干，妥善保管以防损坏。
五、注意事项1. 操作过程中请严格遵守实验室安全规范，确保个人安全。
2. 避免电极接触到任何金属物体，以免产生干扰。
3. 根据实验要求选择合适的实验模式，并进行正确的参数设置。
4. 注意样品的纯度和浓度，确保实验结果的准确性和可靠性。
5. 实验结束后及时清洁和保养仪器设备，以延长其使用寿命。
六、故障排除在操作电化学工作站过程中，可能会遇到一些故障，如仪器无法开机、电压不稳定等。
Autolab电化学工作站资料
设定完毕测试条件，点击菜单栏的（tools）/（check procedure），再次检查无 误后，点击（file）/（save procedure as new），那么你的程序就保存在程序 列表的（my procedure）中了。点击左下角的Start开始测试。
循环伏安法（Cyclic Voltammetry）的基本操作
点击（数据处理和分析）：
选择方法，双击，再点击（I vs E），即可显示循环伏安扫描曲线
循环伏安法（Cyclic Voltammetry）的基本操作
保存：右键单击图象，选择倒 数第二行的（save image file），选择图片格式，如 JPEG，输入文件名，选择文 件夹，保存即可。 找峰：右键点击（I vs E） /add analysis/peak search。 结果列表中增加了一行 （peak search），点击 （peak search），得到标峰 的循环伏安图。
仪器分析技术
电化学工作站
目录
一、Autolab及其软件操作界面
二、循环伏安法的基本操作
三、计时电流法的基本操作
Autolab及其软件操作界面
Autolab及其软件操作界面
循环伏安法（Cyclic Voltammetry）的基本操作
循环伏安法是控制电极电势以不同的速率，随时 间以三角波形一次或多次反复扫描，电势范围是使电 极上能交替发生还原和氧化反应，并记录电流-电势曲 线。
循环伏安法（Cyclic Voltammetry）的基本操作
设定完毕测试条件，点击菜单栏的（tools） /（check procedure），再次检查无误后，点击 （file）/（save procedure as new ），那么你 的程序就保存在程序列表的（my procedure） 中了。点击左下角的Start开始测试。此时，软，进入数据分析窗口，选择相应 数据文件，双击打开，点击（I vs t），查看测量曲线

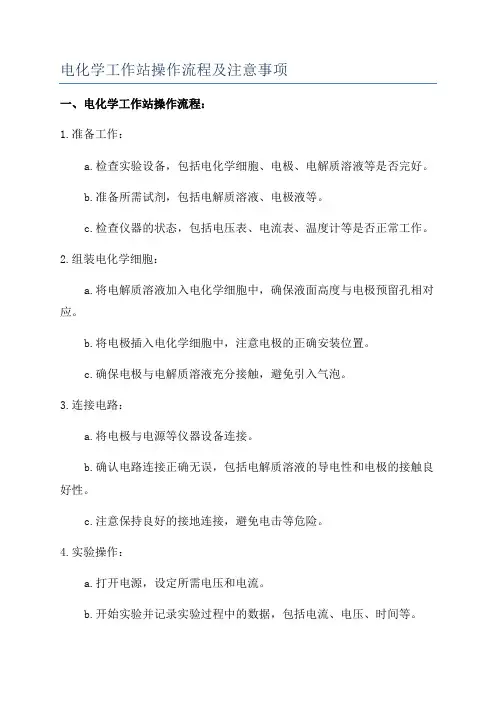

电化学工作站操作流程及注意事项
电化学工作站操作流程及注意事项一、电化学工作站操作流程：1.准备工作：a.检查实验设备，包括电化学细胞、电极、电解质溶液等是否完好。
b.准备所需试剂，包括电解质溶液、电极液等。
c.检查仪器的状态，包括电压表、电流表、温度计等是否正常工作。
2.组装电化学细胞：a.将电解质溶液加入电化学细胞中，确保液面高度与电极预留孔相对应。
b.将电极插入电化学细胞中，注意电极的正确安装位置。
c.确保电极与电解质溶液充分接触，避免引入气泡。
3.连接电路：a.将电极与电源等仪器设备连接。
b.确认电路连接正确无误，包括电解质溶液的导电性和电极的接触良好性。
c.注意保持良好的接地连接，避免电击等危险。
4.实验操作：a.打开电源，设定所需电压和电流。
b.开始实验并记录实验过程中的数据，包括电流、电压、时间等。
c.根据实验需要适时调整电压、电流等参数。
d.实验结束后，关闭电源并断开电路连接。
5.清洗设备：a.拆卸电化学细胞和电极，清洗并保持其干燥。
b.清洗使用过的试剂容器，避免交叉污染。
c.对设备进行定期维护和保养。
二、电化学工作站操作注意事项：1.安全第一：a.严格按照实验室安全操作规范进行操作。
b.注意电源使用和线路连接的安全，避免意外触电等事故。
c.注意使用化学试剂时的安全操作，避免接触皮肤和吸入有毒气体。
2.仪器设备：a.在操作前，检查仪器的工作状态，确保其正常工作。
b.确保电极的好品质，避免电极表面存在污染、氧化物等。
3.实验设计：a.在进行电化学实验前，明确实验目的、操作步骤和所需数据。
b.根据实际需要选择合适的电极类型、电解质溶液和实验条件。
4.参数调整：a.在实验过程中，根据实验结果和需要适时调整电压、电流等参数。
b.调整实验参数时，注意避免过高的电流和电压，以免损坏设备或导致危险发生。
5.数据记录：a.在实验过程中，及时记录实验数据，包括电流、电压、时间等。
b.注意记录实验过程中的变化和观察结果。
6.清洗与维护：a.在使用后及时清洗和干燥电化学细胞和电极，避免残留物的污染。

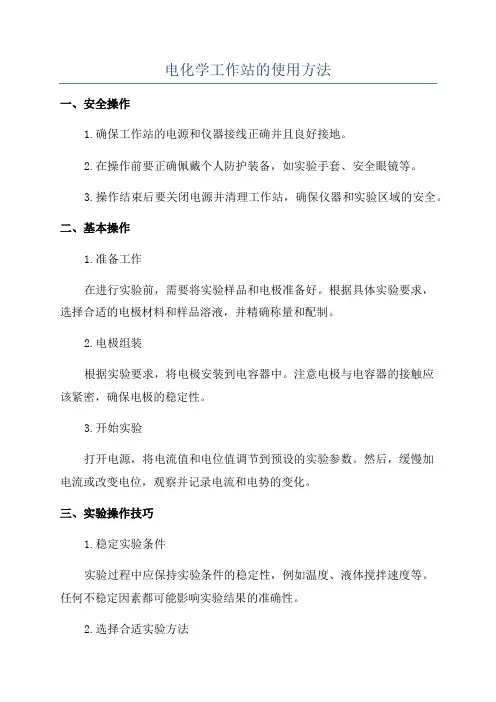

电化学工作站的使用方法
电化学工作站的使用方法一、安全操作1.确保工作站的电源和仪器接线正确并且良好接地。
2.在操作前要正确佩戴个人防护装备，如实验手套、安全眼镜等。
3.操作结束后要关闭电源并清理工作站，确保仪器和实验区域的安全。
二、基本操作1.准备工作在进行实验前，需要将实验样品和电极准备好。
根据具体实验要求，选择合适的电极材料和样品溶液，并精确称量和配制。
2.电极组装根据实验要求，将电极安装到电容器中。
注意电极与电容器的接触应该紧密，确保电极的稳定性。
3.开始实验打开电源，将电流值和电位值调节到预设的实验参数。
然后，缓慢加电流或改变电位，观察并记录电流和电势的变化。
三、实验操作技巧1.稳定实验条件实验过程中应保持实验条件的稳定性，例如温度、液体搅拌速度等。
任何不稳定因素都可能影响实验结果的准确性。
2.选择合适实验方法根据实验要求和研究对象的特性，选择合适的实验方法，如交流电化学、直流电化学、循环伏安法等。
3.正确读取数据在实验过程中，准确读取所需数据。
尽量避免读取到误差值，并及时记录实验结果。
4.注意仪器维护定期对电化学工作站进行维护保养，如清洗电极、更换液体和气体等。
保持仪器的良好工作状态可以提高实验的准确性和可靠性。
四、安全注意事项1.遵守实验室安全操作规程，确保操作过程中的安全性，如不随意触摸电极和电容器、避免混入有毒物质等。
2.在进行高温实验时，要注意个人防护，避免被高温物体烫伤。
3.使用电化学工作站时，要注意使用电源的安全性，避免电流过大引起电源火警等危险。
五、实验数据处理与分析1.对实验数据进行合理的处理和分析，根据实验目的，使用适当的数学模型进行计算和拟合。
2.注意结果的判断和解释，结合背景知识和理论，解释实验现象和结果。
3.对实验中存在的误差进行分析，并找到合适的方法予以补偿或减小误差。
总结：电化学工作站在化学研究中起着重要的作用，可以对物质的电化学性质和反应机理进行研究。
正确的操作方法和实验技巧不仅可以保证实验的准确性和可靠性，还可以提高实验效率和结果的科学性。
电化学工作站使用说明
电化学工作站使用说明使用步骤：1、打开电脑，电化学工作站，（工作站一般需要稳定一段时间，在测试样品）2、电路连接：绿色铁夹接工作电极，红色铁夹接对电极，黄色铁夹接参比电极。
3、打开软件，按工作站右边的“复位”按钮，工作站自动进行连接，如果连接对话框消失，说明连接成功；如果长时间不消失，点击取消，重复过程，直至连接成功。
4、循环伏安测定：点击方法分类中的“线性扫描技术”，双击实验方法中的“循环伏安法”，出现循环伏安法参数设定菜单，初始电位和开关电位设定值一样，电流极性设为“氧化”，如果实验出现电流溢出的现象（图像未出现峰，出现水平线），将灵敏度调高，其他设置随实验方法不同而改变。
例如测MnO2是主要更改的参数设是：灵敏度（1MA），电流极性（氧化），初始电位=开关电位1（0V），开关电位2（1V），扫描速率（2，5，10，20，50mV/S）,循环次数（>=10次）。
5、打开“控制”下的“开始实验”，界面右上角出现“剩余时间”6、实验结束，“剩余时间”将消失，将实验结果另存为目标文件，此文件类型为工作站的默认类型，Excell无法打开7、打开目标文件下的实验图形，打开数据处理下的“查看数据”，选择显示曲线（不选第一次循环），确定。
出现数据列表对话框，点击保存，保存类型为Excel。
8、阻抗测定:（1）、开路电位测定：点击方法分类中的“恒电位技术”，双击实验方法中的“开路电位-时间曲线”，出现参数设定菜单，电流极性设为氧化，初始电位设为0，采样间隔时间设为秒，等待时间1秒，测量时间>=15秒，其它参数不变。
测量结束，记下开路电位数值。
（2）点击工具栏中“设置”的“交流阻抗”中的“启动”。
出现交流阻抗界面，点击“测量”中的“阻抗-频率扫描法”，出现参数设定界面：电位为开路电位值（注意：测得的开路电位值与此处的单位不同），最大频率为100000.最小频率为，电流量程为1mA/V,其它参数设置不变。
电化学工作站的操作流程
电化学工作站的操作流程电化学工作站是一种用于进行电化学实验和测试的设备，常用于材料研究、能源储存与转换等领域。
本文将介绍电化学工作站的操作流程，包括设备准备、实验操作、数据分析等方面。
一、设备准备1. 安全检查：操作人员应确保工作站设备的安全性能，检查设备是否完好，电源是否正常，加热装置是否稳定等。
2. 清洁工作：清洁工作站工作区域，包括电化学池、电极等，确保实验环境干净整洁。
3. 试剂准备：根据实验需要，准备好所需的电解液、参比电极、工作电极等试剂和材料。
二、实验操作1. 设置实验参数：根据实验要求设置电位范围、扫描速度、采样间隔等实验参数，并输入至电化学工作站控制软件中。
2. 安装电极：将参比电极和工作电极按照要求安装到电化学工作站的电解池中，并确保电极与电解液充分接触。
3. 开始实验：通过控制软件启动实验，实时监测实验过程中的电位变化、电流变化等数据。
4. 实时监测：在实验过程中，操作人员需实时监测电化学工作站显示的电位曲线、电流曲线等信息，并记录下相应数据。
5. 实验结束：根据实验要求，判断实验是否完成，如果需要继续实验，可以根据需求进行参数调整，并重新开始实验。
三、数据分析1. 数据导出：将电化学工作站中记录的实验数据导出至电脑，以便进行后续的数据分析和处理。
2. 数据分析：使用专业的数据处理软件，对实验数据进行分析，包括电位扫描曲线分析、电流峰值分析等。
3. 结果解读：根据数据分析结果，解读实验结果，得出相应的结论，并进行相应的讨论和推理。
4. 实验报告：根据实验要求，整理实验数据和结果，编写实验报告，包括实验目的、方法、数据分析和结论等内容。
以上是电化学工作站的操作流程。
通过正确的设备准备、规范的实验操作和准确的数据分析，可以有效地进行电化学实验和测试，为材料研究和能源领域的发展提供有力支持。
这一操作流程的规范性和实用性，对于确保实验结果的准确性和可靠性具有重要意义。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
Autolab电化学工作站仪器的基本操作步骤
瑞士万通中国有限公司上海办王增健
1、开机前，检查电化学工作站与电脑的USB接线连接是否正常，保持正确连接。
2、接通电化学工作站主电源，按动电化学工作站前操作面板电源按钮Power键，即打开工
作站。
3、启动电脑，并进入Windows操作系统。
4、在启动电脑的同时，电脑会自动检测与电化学工作站的连接情况以及电化学工作站内部
设备是否运作正常。
自检完毕后，位于电脑屏幕右下角任务栏处的Autolab之Interface 小图标正常显示，可进行下一步操作。
否则将弹出不能正常连接的对话框，并且其对应的右下角Interface小图标出现连接错误的提示符号，此时电化学工作站连接不正常或者内部设备出错，在这种情况之下转步骤5操作。
5、若显示电化学工作站与电脑连接不正常，需要点击电脑屏幕右下角的Interface小图标，
进入Interface操作界面，点击Refresh，进行更新，一般情况下，Interface会正常连接。
若还不能正常连接，需要关闭电化学工作站和电脑，重新检查USB接线连接情况，并重新开机启动，重复步骤1~4。
若仍然不能正常连接，需要报告仪器负责人检修。
6、进行电化学方法测试前，首先将电化学工作站测量插头（分别是工作电极WE，反馈电
极SE，辅助电极CE，参比电极RE）与电解池正确连接，注意电极的正负。
以经典的三电极电解槽为例，其中阴极为测量电极(即工作电解)，接线方法为：WE与SE串连接后并与阴极连接，RE与参比电极连接，CE与辅助电极即阳极连接。
连接完毕后，须再次确认连接是否正常。
7、若进行基本电化学方法测试，点击Autolab之GPES图标，出现该测量界面，进行基本
电化学测试，选择相应的Procedure/Method，输入相应的参数，确定参数输入无误后，点击Start按钮，进行测试。
测试完毕后，需要手动保存数据，以免数据丢失，特别需
要注意的是保存路径中不能出现中文，否则不能保存数据，也不能打开数据。
详见Autolab电化学操作手册。
8、若进行交流阻抗测试，点击Autolab之FRA图标，出现该测量界面，可行进行交流阻抗
测试，选择相应的Procedure/Method，输入相应的参数，确定参数输入无误后，点击Start 按钮，进行测试。
测试完毕后，需要手动保存数据，以免数据丢失，特别需要注意的是保存路径中不能出现中文，否则不能保存数据，也不能打开数据。
详见Autolab电化学操作手册。
9、需要注意的是保存文件时，在GPES 软件中，会自动保存三份文件：*.i?i、*.i?w、*.o?w；
在FRA 软件中，保存文件时会自动保存两份文件：*.dfr、*.pfr。
在复制文件是必须三份文件（或两份）全部复制，否则无法打开文件。
10、在测试间隙待机状态下，四根电极接线不宜空置，需要与实际体系连接，或插回
Dummy Cell中，防止短路。
11、测试结束后，关闭电化学工作站的基本操作为：首先关闭软件操作界面，退出软件
后，关闭电化学工作站前操作面板的电源按钮Power键，即关闭电化学工作站，最后切断电源。
12、特殊情况下，若是第一次使用或者检修完毕后第一次启动电化学工作站，需要进行
以下操作：打开电脑上Autolab之Hardware图标，进入硬件设置窗口并进行相应设置后关闭此窗口。
之后，打开Autolab之Diagnostics图标，进行系统诊断，选择Run All Tests，进行操作直至诊断全部完成，并按Save Report键，将诊断报告保存到相关的目录下备查，诊断结果正常可以进行下一步操作，若不正常，需要报告仪器负责人。
