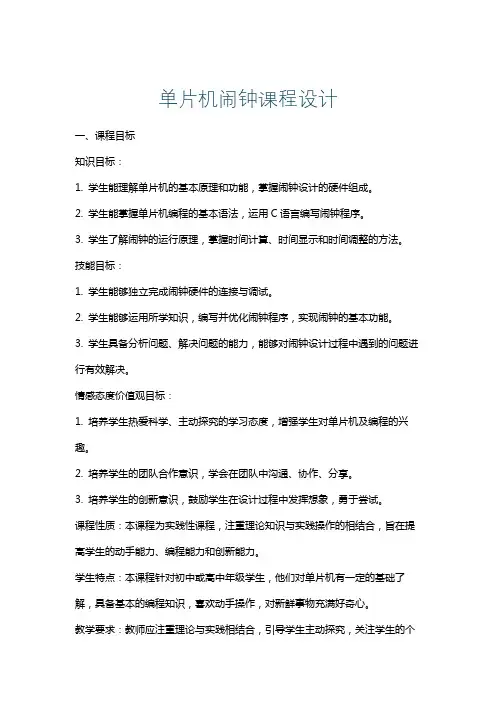

单片机闹钟课程设计一、课程目标知识目标：1. 学生能理解单片机的基本原理和功能，掌握闹钟设计的硬件组成。
2. 学生能掌握单片机编程的基本语法，运用C语言编写闹钟程序。
3. 学生了解闹钟的运行原理，掌握时间计算、时间显示和时间调整的方法。
技能目标：1. 学生能够独立完成闹钟硬件的连接与调试。
2. 学生能够运用所学知识，编写并优化闹钟程序，实现闹钟的基本功能。
3. 学生具备分析问题、解决问题的能力，能够对闹钟设计过程中遇到的问题进行有效解决。
情感态度价值观目标：1. 培养学生热爱科学、主动探究的学习态度，增强学生对单片机及编程的兴趣。
2. 培养学生的团队合作意识，学会在团队中沟通、协作、分享。
3. 培养学生的创新意识，鼓励学生在设计过程中发挥想象，勇于尝试。
课程性质：本课程为实践性课程，注重理论知识与实践操作的相结合，旨在提高学生的动手能力、编程能力和创新能力。
学生特点：本课程针对初中或高中年级学生，他们对单片机有一定的基础了解，具备基本的编程知识，喜欢动手操作，对新鲜事物充满好奇心。
教学要求：教师应注重理论与实践相结合，引导学生主动探究，关注学生的个体差异，提供有针对性的指导。
同时，注重培养学生的团队合作意识和创新能力。
在教学过程中，将课程目标分解为具体的学习成果，以便于教学设计和评估。
二、教学内容1. 理论知识：a. 单片机原理与结构：介绍单片机的基本组成、工作原理及性能参数。
b. C语言基础：回顾C语言基本语法，强调在单片机编程中的应用。
c. 闹钟原理：讲解闹钟的运行机制，包括时间计算、时间显示和时间调整等。
2. 实践操作：a. 硬件连接：指导学生完成单片机、时钟模块、显示屏等硬件的连接与调试。
b. 程序编写：教授学生如何使用C语言编写闹钟程序，实现闹钟的基本功能。
c. 系统调试：教授学生如何对闹钟程序进行调试，优化程序性能，解决常见问题。
3. 教学大纲：a. 第一周：单片机原理与结构，C语言基础回顾。
单片机课程设计_定时闹钟设计
单片机系统课程设计成绩评定表设计课题：定时闹钟设计学院名称：电气工程学院专业班级：学生姓名：学号：指导教师：设计地点：设计时间：单片机系统课程设计课程设计名称：定时闹钟设计专业班级：学生姓名：学号：指导教师：课程设计地点：课程设计时间：单片机系统课程设计任务书摘要：定时闹钟设计主要有硬件部分和软件部分组成，硬件部分以单片机为核心，在其周围有电源电路、时钟电路、复位电路、驱动电路和显示电路组成。
软件部分是用汇编语言编程，用protel软件进行绘图、编译、调试，形成以单片机为枢纽，以程序为动力，实现定时闹钟的功能。
关键字：AT89C51 定时闹钟protel 汇编语言目录1.设计要求 (4)2.作用与目的 (1)3.设备及软件 (1)3.1 AT89C51单片机 (1)4. 系统设计方案 (2)4.1工作原理 (2)5.系统硬件设计 (2)5.1系统总体设计 (2)5.2 系统时钟电路设计 (3)5.3系统复位电路的设计 (3)5.4闹钟指示电路设计 (4)5.5电子闹钟的显示电路设计 (4)6.系统软件设计 (5)6.1主模块的设计 (5)6.2基本显示模块设计 (6)6.3时间设定模块设计 (7)6.4闹铃功能的实现 (8)7.设计中的问题及解决方法 (11)8.总结 (12)参考文献 (13)附录1 系统整体结构电路原理图 (14)附录2 程序清单 (15)1. 设计要求1.1、能显示时时－分分－秒秒。
1.2、能够设定定时时间、修改定时时间。
1.3 定时时间到能发出报警声或者启动继电器，从而控制电器的启停。
2. 作用与目的以单片机为核心的数字时钟是很有社会意义和社会价值的。
钟表原先的报时功能已经原不能满足人们日益增长的要求，现代的电子时钟多带有类似自动报警、按时自动打铃、时间程序自动控制、定时广播、自动起闭路灯、通断动力设备、甚至各种定时电气的自动启用等功能数字闹钟通过数字电路实现时、分、秒。
单片机课程设计报告-定时闹钟(含程序)
河南理工大学单片机课程设计报告定时闹钟姓名：XXX学号：XXX专业班级：XXX指导老师：XXX所在学院：电气工程与自动化学院XXX年6月30日本设计是用单片机原理及其相关硬件的运用实现的定时闹钟。
数字电子钟设计与制作可采用数字电路实现,也可以采用单片机来完成。
若用数字电路完成,所设计的电路相当复杂,大概需要十几片数字集成块,其功能也主要依赖于数字电路的各功能模块的组合来实现,焊接的过程比较复杂,成本也非常高。
若用单片机来设计制作完成,由于其功能的实现主要通过软件编程来完成,那么就降低了硬件电路的复杂性,而且其成本也有所降低,所以在该设计与制作中采用单片机AT89C51,它是低功耗、高性能的CMOS型8位单片机。
片内带有4KB的Flash存储器,且允许在系统内改写或用编程器编程。
另外, AT89C51的指令系统和引脚与8051完全兼容,片内有128B 的RAM、32条I/O口线、2个16位定时计数器、5个中断源、一个全双工串行口等。
显示部分采用六位一体的共阳极数码管，运用同相三态双向总线收发器74LS245作为输出驱动显示部件的元件。
在编写程序的过程采用了定时程序和时间调整程序对称的编写方法。
并且在时间的调整或设置过程中本设计采用了长按进行调时或调分的选择，短按是进行在选择后进行加1，每短按一次，该单位加1.调整完毕以后再次长按原设置键即可跳出设置循环，显示部分――共阳极数码管显示正常走时的时间。
但是该程序在硬件的仿真过程中有点瑕疵。
在仿真开始时警示灯直接亮，必须通过闹钟定时键K2的闹钟设置以后时间才可以正常走时。
之后可以进行时间的调整或闹钟的重新调整。
1 概述 (3)1.1设计任务 (3)1.2设计要求 (3)1.3设计意义 (3)2 系统总体方案与硬件选择设计 (4)2.1系统总体方案 (4)2.2硬件选择设计 (4)3 软件设计 (9)3.1程序流程图 (9)3.2程序模块 (10)4 PROTEUS软件仿真 (17)5 课程设计体会 (19)参考文献 (19)附1：源程序代码 (21)附2：系统原理图 (33)1概述1.1 设计任务在熟练掌握单片机及其仿真系统的使用方法的基础上,综合应用单片机原理,微机原理,微机接口技术等专业知识,设计采用一个AT89C51单片机控制的定时闹钟。
单片机定时闹钟课程设计
单片机定时闹钟课程设计一、课程目标知识目标：1. 让学生掌握单片机的基本原理，理解定时器的功能和工作原理。
2. 使学生掌握定时闹钟程序编写的基本方法，了解中断处理的相关知识。
3. 帮助学生了解电子时钟的基本构成，掌握时间计算和显示的相关技巧。
技能目标：1. 培养学生动手实践能力，学会使用编程软件编写、调试程序，实现单片机定时闹钟功能。
2. 提高学生分析问题和解决问题的能力，能够独立完成定时闹钟课程的各项任务。
3. 培养学生团队协作能力，学会在项目过程中进行有效沟通和分工合作。
情感态度价值观目标：1. 培养学生对单片机编程的兴趣，激发他们探索未知、自主学习的精神。
2. 培养学生勇于尝试、不怕失败的品质，提高他们面对困难时的心理素质。
3. 增强学生的创新意识，鼓励他们发挥想象力和创造力，设计出具有个性的定时闹钟作品。
课程性质分析：本课程属于电子技术与应用领域的实践课程，旨在让学生通过动手实践，掌握单片机定时闹钟的设计与制作。
学生特点分析：学生处于中学阶段，具有一定的电子技术基础和编程能力，对新鲜事物充满好奇，喜欢动手实践。
教学要求：1. 结合课本知识，注重理论与实践相结合，提高学生的实际操作能力。
2. 注重培养学生的创新精神和团队协作能力，提高他们的综合素质。
3. 以学生为主体，关注个体差异，因材施教，使每个学生都能在课程中取得进步。
二、教学内容1. 单片机基础原理回顾：包括单片机的结构、工作原理、定时器/计数器功能。
2. 定时器编程技术：重点讲解定时器的初始化、中断处理程序编写，以及定时器应用实例。
- 教材章节：第三章《单片机定时器/计数器》3. 中断系统原理：介绍中断的概念、中断优先级、中断向量表，以及中断处理流程。
- 教材章节：第四章《中断系统》4. 显示技术：讲解数码管、LCD等显示器件的工作原理和编程方法。
- 教材章节：第五章《显示技术》5. 定时闹钟设计与实现：包括闹钟功能的整体设计、程序编写、调试与优化。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
目 录摘要1 关键字1正文一、系统设计21.1设计目标21.2硬件设计错误!未定义书签。
1.3软件设计 (4)1.4三个模式间状态图 .......................................................................................... 5 1.5键盘控制程序走向流程图 .............................................................................. 6 1.6 串口通信图 8二、实验结果与讨论 ................................................................................................... 9 三、结论 ....................................................................................................................... 9 参考文献附录 ............................................................................................................................. 11 1、程序源代码 .. (11)专业姓名学号指导老师 完成时间 单片机课程设计报告定时闹钟2、实物图30摘要本设计采用ATMEL AT89C52MCU作为处理器核心，用数码管作为数据显示工具，蜂鸣器实现响铃功能，独立式键盘K20-K27控制时钟，串口用于设置时钟和闹钟时间来制作一个定时闹钟。
秒数走位由MCU部11.0592MHz的晶振提供精确定时实现，并循环扫描，在数码管上显示。
本设计的关键是键盘的动态扫描和按键消抖，难点是串口数据的传送和处理。
本设计运用C51编程，由于C语言具有语法简单、代码简洁且执行效率高等优点，使得C语言广泛运用于各种程序设计的代码编辑工具中。
运用C语言编程，增强了程序可读性；使得开发人员能够将精力用在如何设计程序上来，提高了开发效率。
关键字：单片机动态扫描按键消抖C51编程正文一、系统设计1.1设计目标利用动态数码管作为显示器，K20-K27作为输入按键，蜂鸣器作为声音输出制作一个定时闹钟。
要求：1、正确显示时分。
2、可以利用按钮调整时间和设定闹钟时间。
3、当时间到达设定的闹钟时间时，蜂鸣器发出嘀、嘀、嘀的报警声。
提示：利用定时器作为时间的基准。
提高：通过串口在PC上设定时间和闹钟1.2硬件设计本设计中涉及到的硬件模块有C52、独立键盘、数码管、PC（含keil软件、烧写工具、串口调试工具等）1.2.1 C52核心处理器。
对传送的各个指令和数据进行处理。
供其他模块用到的主要引脚有：P0：送码值；P2：送位选信号，连接键盘；TXD、RXD：串口通信；P3.7：蜂鸣器1.2.2 独立键盘K20-K27键盘分为独立键盘和矩阵式键盘。
扫描方法有逐行扫描法和行列翻转法。
在本设计中用到的键盘是独立式键盘K20-K27，分别连接到MCU C52的P2口，采用逐行扫描法，又由于只有一行，故只需扫描一次即可。
在键盘按键时，需要考虑到键盘消抖问题。
键盘消抖分为硬件消抖和软件消抖。
在本设计中，直接采用软件延时delay2()，达到消抖功能，代码不长，又节省硬件资源。
独立键盘K20-K27连接到C52管脚P2和数码管。
各键功能：K20：编辑时间，以递增方式控制时针数值，包括时钟和闹钟K21：编辑时间，以递增方式控制分针数值，包括时钟和闹钟K22：时钟模式切换到闹钟模式K23：退出闹钟模式，并保存闹钟时间，开启闹钟K24：时钟模式和秒数显示模式切换K25：未用到，供功能扩充使用K26：开闹钟K27：关闹钟1.2.3 数码管数码管用于显示当前时间，闹钟时间和秒数。
数码管显示分为静态显示和动态显示。
静态显示时，各数码管在显示过程中持续得到送显信号，与各数码管接口的I/O口线是专用的。
静态显示需借助C52串口完成。
动态显示时，各数码管在显示过程中轮流得到送显信号，与各数码管接口的I/O口线是共用的。
在动态显示过程中，数码管常亮是通过循环扫描送显信号实现。
本设计中用到的数码管为共阴极接法，阴极接位选信号，即C52 P2口，阳极接P0口，接受码值。
时钟和闹钟模式下，显示时针数值和分针数值。
秒数显示模式下，只有两个数码管亮，显示当前时间秒值。
1.2.4 PC在PC端除了编辑软件Keil和烧写工具外，另一个很重要的工具就是串口调试工具。
串口工具通过串口线与C52通信。
PC端到C52传送数据，控制写当前时间和设置闹钟。
C52到PC端传送数据，提示PC送到C52的数据有误，并在串口界面上显示字符串“error! ”，供以提示。
在PC端的串口工具选项设置与代码中串口设计参数匹配。
波特率为9600，数据位8位，停止位1位。
采用十六进制Hex发送。
根据上述硬件设计，有如下硬件间系统框图1。
1.3软件设计1.3.1时钟时钟设计有两个方案，一：利用程序计数延时定时；二：利用定时器定时。
考虑到，程序定时不准确，误差大，而定时器c52部晶振提供的时钟，能够精确定时，所以，本设计采用定时器给各模块提供准确时钟。
对于时钟，主要用在走秒，即定时器定时时间为1s，考虑到，设计中需要用到串口进行数据传送，而且对用C52，1s属于长定时，所以定时器采用定时器timer0。
timer0工作在方式1，定时设置为50ms，即初始值为TH0=0x4c,TL0=0x01,再通过一个标志位flag来控制次数，初始值为20，则定时时间刚好为1s。
1.3.2 时间显示模式从设计要求看，本设计至少要涉及到两个模式：（1）时钟模式；（2）闹钟模式。
时钟模式下，数码管实时显示当前时间，闹钟模式下，显示设置的闹钟时间，并且闹钟模式下，数码管显示的值闪烁，以区别于时钟模式，这样更易于区分这两种模式。
这两个模式通过K22和K23来切换，K22从时钟模式进入闹钟模式，K23退出闹钟模式，并保存当前设置的闹钟时间，并置位闹钟状态位flag1=0（flag1=0，开闹钟；flag1=1，关闹钟），此外，时钟、闹钟模式下均为可编辑状态，K20、K21分别控制时针数值和分针数值。
为了更接近现实的时钟，本设计提供第三种模式--秒数显示模式。
这个模式下，4个数码管只有两个亮，用来显示秒数值，通过键K24切换到此模式，和退出此模式，对于秒数，其控制权在定时器timer0，不提供编辑功能。
1.3.3振铃此功能的实现主要依靠实验箱上的蜂鸣器，当当前时间到达闹钟时间时，RD=0，开始振铃，蜂鸣器响。
本设计中，在振铃状态，提供关闹铃功能，通过K27关闹钟，置闹钟状态位flag1=1，关闹钟；若是需要打开闹钟，则可按键K26，置flag1=0。
1.3.4 串口此功能用于，在PC上通过串口工具，传送数据到C52，进而控制数码管值，即设置时间和闹钟。
在实现串口功能，搭配用了定时器timer2，timer2工作于方式2，即8位自动重装。
timer2作为波特率发生器，给串口提供数据传送速率。
本设计中，波特率为9600，故timer2初始值为TH1=0xfd,TL1=0xfd。
在本设计中，在时钟模式和闹钟模式下，串口数据逐位传送，分别传给时针数值和分针数值。
更具人性化的是，本设计提供错误提。
当传送时针数值时，数据大于23，或传送分针数值时，数据大于59时，C52通过串口向PC传送错误提示“error! ”，提示数据传送错误。
1.3.5键盘扫描本设计中键盘采用独立键盘K20-K27。
读取键盘值通过：P2=0xff;key_pressed=P2;key_pressed则为读取到的键盘值，再匹配从而知道按了哪个键。
在键盘扫描设计中，一个关键技术是键盘消抖。
这里通过延时程序delay2()延时一段时间，再读取键盘值，判断是键盘抖动还是正常按下的值。
1.4 三个模式间状态图图2 三个模式间转换状态图1.5 键盘控制程序走向流程图图3中为体现的功能及操作有以下几点：1.5.1计数模块count()计数功能依靠定时器timer0的中断，定时1s，当前时间走1秒。
1.5.2振铃模块music()该功能由蜂鸣器完成。
置RD=0时，蜂鸣器响。
此外蜂鸣器响有一个前提条件：振铃处于开状态，即标志flag1=0。
1.5.3显示模块display()该功能显示当前时间或闹钟时间或秒数。
控制条件有：标志CS：CS=0：显示当前时间时、分；CS=1：显示当前时间秒；CS=2：闹钟状态；标志flag2：控制闹钟状态下闪烁显示。
1.6串口通信图图4 串口通信图1.5.1串口向MCU送数据送时针值时，数值大小小于24，送分针数值，数值小于60。
1.5.2MCU向串口送错误提示信息串口向MCU送数据不满足上述条件时，送“error! ”提示信息。
1.5.3数据显示若串口传送的数据满足上述条件，则在数码管上显示，否则保持不变。
2 实验结果与讨论2.1程序烧写通过烧写程序将源码烧到单片机中。
数码管初始显示为00.00，与程序设置count_m,count_h吻合。
2.2程序调试2.2.1按键K20和K21，时、分值分别增加，一直按着，则时间持续变化。
但不是很稳定，有待改进。
2.2.2 按键K22，数码管进入闹钟编辑状态，并且显示数值交替闪烁。
与程序设置if(flag2<=10 && CS==2){P2=0xff;}else{if(flag2>=20){flag2=0;}一致（flag2在定时器中断中改变）。
2.2.3按键K23，退出闹钟编辑状态。
保存当前闹钟设置值count_m_alarm=count_x; count_h_alarm=count_y，开启闹钟flag1=0。
2.2.4按键K24，切换到秒显示状态。
再按一次切回时钟模式。
2.2.5按键K26，关闭闹钟；按键K27，开启闹钟。
在当前时间时、分值与闹钟设置值匹配时，这两个键的功能吻合。
2.3串口发送。
打开串口调试工具，选择端口，设置其它选项，分两次传送，如两次均发送十六进制数09，数码管显示值如附图6。
若设置时针值大于23，设置分针值大于59，则提示错误，显示结果如附图7。
3 结论3.1 综合上述所有描述，本设计完成了闹钟基本的功能。
此外，添加了其他功能。
如，本闹钟不仅可以显示时间时、分值，闹钟值，还可以显示秒数。
具有闹钟开、关功能。
对提高部分做了扩充，可以提示是否有数据设置错误。
