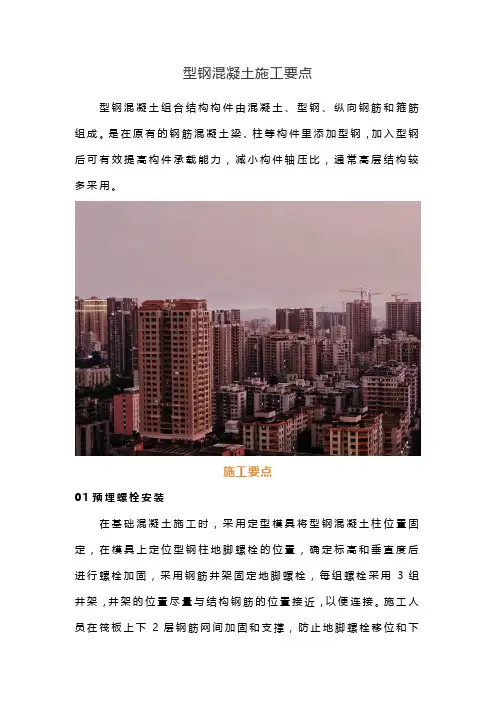

型钢混凝土施工要点
型钢混凝土施工要点型钢混凝土组合结构构件由混凝土、型钢、纵向钢筋和箍筋组成。
是在原有的钢筋混凝土梁、柱等构件里添加型钢，加入型钢后可有效提高构件承载能力，减小构件轴压比，通常高层结构较多采用。
施工要点01预埋螺栓安装在基础混凝土施工时，采用定型模具将型钢混凝土柱位置固定，在模具上定位型钢柱地脚螺栓的位置，确定标高和垂直度后进行螺栓加固，采用钢筋井架固定地脚螺栓，每组螺栓采用3组井架，井架的位置尽量与结构钢筋的位置接近，以便连接。
施工人员在筏板上下2层钢筋网间加固和支撑，防止地脚螺栓移位和下沉。
最后利用经纬仪，水准仪进行螺栓位置及标高的检查验收，合格后进行混凝土浇筑。
待基础筏板混凝土强度达到强度设计值的75%时即可进行安装作业。
02型钢安装（1）柱内型钢的安装与固定为确保型钢混凝土柱和柱内型钢位置准确，并保证型钢生根牢固，在型钢下部用钢板支垫，通过钢丝绳上的花篮螺栓调整型钢柱的垂直度，灌注早强微膨胀二次灌浆料。
安装上柱，焊接及检测。
1）使用全站仪对劲性混凝土柱进行精确定位，预埋固定型钢的地脚螺栓，混凝土施工完毕后，及时清理并凿毛。
2）按型钢柱编号吊装就位。
利用型钢上的加宽翼缘作型钢的起吊点，局部利用塔式起重机配合，使型钢底部的螺栓孔对准预埋螺栓，并用小块钢板沿型钢四周4个角垫起约30mm。
吊装大致就位后即在型钢柱的中部及上部4个方向，用钢丝绳一头拴在型钢的加宽翼缘上，一头拴在地锚上，移开吊车臂。
3）通过调节钢丝绳上的花篮螺栓调整型钢的垂直度。
4）在保证型钢垂直度的同时，型钢柱内2根型钢的相对位置关系尤为重要。
为此于两型钢柱的负2层及负1层间安装型钢梁，以校正两型钢的位置，保证整体性。
5）通过结构50cm线返出型钢柱下口标高。
使用薄钢板楔块支垫在型钢下部，使型钢的垂直度和标高符合要求后，拧紧地脚螺栓的螺母。
用测量仪器全面检查型钢的标高、位置和垂直度，确认无误后重新加固，最后在型钢柱底部灌注早强微膨胀二次灌浆料。
型钢混凝土组合柱施工技术
型钢混凝土组合柱施工技术摘要：型钢混凝土组合结构作为一种极具魅力的组合结构形式，具有其他结构所不具有的独特优点，并且日益广泛地应用于各类建筑与桥梁结构中。
本文结合具体工程，从型钢的翻样、型钢柱的制作与运输等2个方面进行了介绍。
引言混凝土内配置型钢(轧制或焊接成型)和钢筋的结构称为型钢混凝土组合结构。
它的特征是在型钢结构的外面有一层混凝土的外壳。
型钢混凝土中的型钢除采用轧制型钢外，还广泛使用焊接型钢。
此外还配合使用钢筋和钢箍。
由于型钢混凝土结构具有良好的力学性能，特别适用于地震区，越来越得到学术界和工程界的关注，虽然型钢混凝土结构相比较传统结构有许多优势，但型钢混凝土结构相对来说是一种新结构，仍不可避免地存在一些缺陷和急需解决的问题。
本文主要研究如何采用合理的施工方法和保证型钢混凝土结构施工质量的措施。
工程实例徐州移动通信大楼建筑面积34700m2，该工程基础至地上六层采用型钢混凝土结构。
所用型钢柱主要为十形字柱，外形尺寸为550×550，型钢梁为工字形，外形尺寸为200×500。
主要型钢混凝土柱截面尺寸为800×800，主要型钢混凝土梁的截面尺寸为550×800。
工程结构设计使用年限为100年，室外地面至主要屋面楼板顶为80米，建筑结构的安全等级为一级，建筑抗振等级为一级。
型钢柱在底层(负三层)和第七层过渡层应加抗剪栓钉；框架柱的一侧为型钢混凝土梁，另一侧为钢筋混凝土梁时，型钢混凝土梁中的型钢，延伸至钢筋混凝土梁内的长度为主梁1/4跨度。
在延伸段型钢上下翼缘设置栓钉。
型钢的翻样设计图纸中只标识了型钢的位置、外形尺寸、钢板厚度，而具体细部做法要有专业队伍来完成，对型钢翻样人员的素质要求较高。
根据设计要求，一般情况下东西方向和南北方向的型钢框架梁顶标高是一致的。
东西方向和南北方向的型钢梁在标高上是一致的，型钢梁位于混凝土的中部。
但是，梁内的纵筋不可能在同一标高位置。

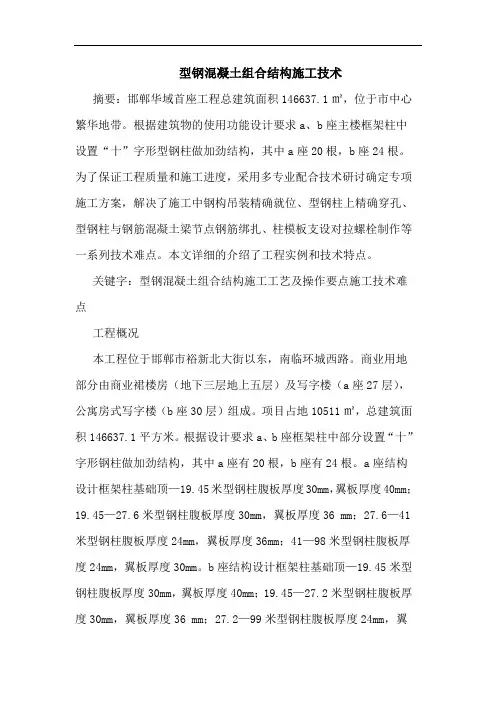

型钢混凝土组合结构施工技术
型钢混凝土组合结构施工技术摘要：邯郸华域首座工程总建筑面积146637.1㎡，位于市中心繁华地带。
根据建筑物的使用功能设计要求a、b座主楼框架柱中设置“十”字形型钢柱做加劲结构，其中a座20根，b座24根。
为了保证工程质量和施工进度，采用多专业配合技术研讨确定专项施工方案，解决了施工中钢构吊装精确就位、型钢柱上精确穿孔、型钢柱与钢筋混凝土梁节点钢筋绑扎、柱模板支设对拉螺栓制作等一系列技术难点。
本文详细的介绍了工程实例和技术特点。
关键字：型钢混凝土组合结构施工工艺及操作要点施工技术难点工程概况本工程位于邯郸市裕新北大街以东，南临环城西路。
商业用地部分由商业裙楼房（地下三层地上五层）及写字楼（a座27层），公寓房式写字楼（b座30层）组成。
项目占地10511㎡，总建筑面积146637.1平方米。
根据设计要求a、b座框架柱中部分设置“十”字形钢柱做加劲结构，其中a座有20根，b座有24根。
a座结构设计框架柱基础顶—19.45米型钢柱腹板厚度30mm，翼板厚度40mm；19.45—27.6米型钢柱腹板厚度30mm，翼板厚度36 mm；27.6—41米型钢柱腹板厚度24mm，翼板厚度36mm；41—98米型钢柱腹板厚度24mm，翼板厚度30mm。
b座结构设计框架柱基础顶—19.45米型钢柱腹板厚度30mm，翼板厚度40mm；19.45—27.2米型钢柱腹板厚度30mm，翼板厚度36 mm；27.2—99米型钢柱腹板厚度24mm，翼板厚度30mm，型钢柱腹板宽600mm，翼板宽300mm。
型钢混凝土柱截面尺寸有1200x1200mm、1000x1000mm、900x900mm形式。
施工工艺及操作要点工艺流程：测量轴线、标高定位起吊钢柱与就位临时固定测量垂直度、标高校正固定预热焊接接头（对称焊接）超声波探伤绑扎柱钢筋拼装模板支梁底模板穿梁钢筋及绑扎隐蔽验收记录浇筑混凝土2.1测量轴线、标高定位地下基础部分利用现场平面控制网采用外控法投测出轴线、标高，基础部分以上楼层的测量放线利用施工层内留设的放线孔采用内控法传递轴线测出各楼层轴线，并用全站仪进行闭合测量，各层标高点从下方基准点使用钢尺拉出每层不少于3个点，测量时从一端开始周圈测量后与其它标高点进行闭合控制。
型钢混凝土组合结构施工技术
型钢混凝土组合结构施工技术作者：李迪来源：《经济技术协作信息》 2018年第13期在满足人有所居的同时，人们也开始关注自己的建筑物的外表是否具有一定的艺术性。
因此，当今建筑物的模式与传统建筑物相比，有了很大的不同。
例如，为了追求美观，建筑师门设计出了错层结构、连体结构、转换结构等复杂的建筑形式以及这些形式的组合来满足人们的美观要求。
在这种情况下，建筑材料的质量要求也越来越高，型钢混凝土组合结构施工技术越来越受到人们的重视。
笔者根据多年的工作经验，主要针对型钢混凝土组合结构施工技术进行分析和讨论。
一、型钢混凝土组合结构施工技术与传统施工的不同型钢混凝土组合结构是把型钢埋入钢筋混凝土中的一种独立的结构型式。
它主要包括三个组成部分：型钢、钢筋和混凝土，这三种物质是组成建筑物的中流砥柱。
任何一项新技术都凝聚着设计者的心血，都有一定的科学原理，也有其自己的技术性和进步性。
型钢混凝土组合结构的产生，为建筑行业注入了新鲜血液。
相比于传统的建筑技术，它也必然存在着优势与不足。
首先，从优势方面去说，它比传统的钢筋混凝土结构具有更大的承载力、更强的刚度和更加良好的抗震性能。
不仅仅如此，它的构件截面小，可以节省很多的空间。
而且，它的抗剪能力高、延性好；除此之外，型钢混凝土组合结构施工时能节省模板，如果模板部分的面积节省出来了，就能节省很大一部分建筑原材料和人力，从而加快施工进度，提高施工效率，这对于各方面来说都是有益的。
二、型钢混凝土组合结构1.型钢混凝土组合结构的类型。
型钢混凝土组合结构构件是在混凝土中主要配置型钢，也配有构造钢筋及少量受力钢筋。
型钢混凝土结构可以分为实腹式和空腹式。
实腹式型钢可由型钢或钢板组成，常用的截面型式有工、H，L，T，王等和矩形及圆形钢管。
空腹式构件的型钢一般由缀板或缀条连接角钢或槽钢面组成。
空腹式比实腹式节省材料，在2O世纪初期应用较多：而实腹式则具有更好的延性，尤其其抗震性能显著，因而从2O世纪7O年代开始各国已普遍采用实腹式：另一方面型钢混凝土结构按其截面形状也可以分规则截面(截面规则或结构钢布置对称)和非规则截面组合柱(截面不规则或结构钢布置不对称)。
浅谈钢-混凝土组合结构施工技术
浅谈钢-混凝土组合结构施工技术摘要：本文介绍了钢-混凝土结构的特点，并阐述了钢-混凝土结构的设计要点及施工要点。
关键词：钢-混凝土组合；结构；施工技术Abstract: This article describes the characteristics of the steel - concrete structure, and describes the design features and construction points of steel - concrete structure.Keywords: steel - concrete composite; structure; Construction Technology1 钢-混凝土施工中模板工程技术模板是浇筑混凝土的模壳。
模板系统包括模板和支撑两大部分。
模板和混凝土直接接触,使混凝土符合结构构件设计要求的形状、尺寸和空间位置。
支撑系统则是支撑模板,保持其位置正确,并承受模板、钢-混凝土以及施工荷载。
如果模板本身不牢固,接缝不严密,就容易引起混凝土漏浆,造成混凝土蜂窝麻面,减弱混凝土的强度。
如果支撑不牢固,在混凝土浇捣过程中模板就会产生变形、错位,使结构构件的尺寸及位置出现偏差,严重的甚至还会造成倒塌事故。
因此,模板的制作与安装均必须确保达到质量要求。
1.1对模板的规定与材料要求模板具有足够的强度、刚度和稳定性,能可靠的承受规定的各项施工荷载,并保证变形在允许范围内,模板表面要求平整、光洁、拼缝密合,不漏浆。
选用应与混凝土结构和特征、施工条件和浇筑方法相适应,结构面大的模板要求选用大模板,模板支架的材料使用钢材。
且竖向模板与内倾模板都必须设置选够的内部撑杆和外部栏杆,以确保模板的稳定性,支架立桩应在两个相垂直的方向加以固定审实。
1.2模板安装的质量要求模板及其支撑必须有足够的强度、刚度和稳定性,支撑部分必须有足够的支撑面积。
浅谈型钢混凝土组合结构施工技术要点
模一安 装水平结 构模板一 绑扎 梁 、 板钢 筋一 浇筑 梁 、
板 混凝 土一 安 装第 二节 型钢柱一 依 次进行作 业 。
２施工 技 术 要 点
２ ． １预 埋地脚 螺栓
少焊接 变形 和残余 应力 。对 于厚板 的坡 口焊 多采用 ４ ， ５ ｍｍ焊条 ， 底 层多 采用 ４ ， ４ ｍ ｍ焊 条 焊接 ， 中间 层
钢 柱 柱脚 灌 浆一 安装 型 钢梁 一 绑 扎 柱 子钢 筋 一 安 装 柱 模 板 一 浇 筑 柱 子 混 凝 土 至 梁 底 一 拆 除 柱
２ ） 型钢 柱 节 点焊 接 部 位 ． 若上 、 下 接触 面 的 间
歇一般不大于 １ ． ５ ｍｍ ， 若上 、 下 接 触 面 间隙 在 １ ． ６ ～ ６ ． ０ ｍ ｍ之 间， 可采 用低碳 钢 的垫板 垫实 间隙 后， 再 进 行焊 接 ， 坡 口焊 接 应先 做好 准 备焊 接 口的预热 。柱 与柱 的对 接焊接 一 般采 用二 人 同 时对称 焊 接 ， 以减
净， 清除 积水 ， 然后 浇筑 混凝 土 ， 浇 筑无 收 缩 细石 混 凝土时 ， 从 一侧 浇 灌 并 振捣 ， 至 另一 侧 溢 出并 明 显
高 于锚板 下表 面为止 ， 严 禁从 两个 以上 方 向轮流 浇 筑 。开始 浇筑 后必 须 连续 进行 ， 不 能 间 断并尽 可 能 的缩 短浇 灌时 间。
１ ） 若安装 第 一节 型钢 柱 ， 在 钢柱 安 装前 取掉 辅 助用 的钢垫 板将 地脚 螺 栓螺 纹 清理 干净 ． 对 已损 伤
结 构等 结 构 体 系 ， 可 以应 用 于 全部 构 件 ， 也 可 以应
用 于部分 构件 。
的螺牙要 进行修 复 ， 然后 吊装 。若 型钢柱 的轴线 、 标
型钢混凝土组合结构中混凝土梁钢筋与箱型钢柱组合连接施工工法(2)
型钢混凝土组合结构中混凝土梁钢筋与箱型钢柱组合连接施工工法型钢混凝土组合结构中混凝土梁钢筋与箱型钢柱组合连接施工工法一、前言型钢混凝土组合结构中，混凝土梁钢筋与箱型钢柱组合连接施工工法是一种常用的结构连接方式，通过将钢筋与箱型钢柱组合连接，既能保证结构的强度和稳定性，又能充分发挥钢结构的优势，提高整体结构的抗震性能和承载能力。
本文将从工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例等方面进行详细介绍。
二、工法特点1. 结构简单：该工法将混凝土梁钢筋与箱型钢柱进行组合连接，减少了构件的数量和体积，简化了结构形式，提高了施工效率。
2. 耐久性好：混凝土梁与钢筋的组合连接能够提供良好的耐久性，保证结构的使用寿命。
3. 抗震性能好：通过混凝土梁与钢筋的组合连接，能够提高结构的抗震性能，减轻地震对结构的影响。
4. 施工工艺简单：该工法的施工工艺相对简单，工期较短，投资成本低。
三、适应范围该施工工法适用于多种混凝土与钢结构的组合连接，适用于桥梁、大型厂房、高层建筑等各种类型的工程。
四、工艺原理该工法的工艺原理是通过将预埋在混凝土中的钢筋与箱型钢柱进行组合连接，形成一个整体结构，提高结构的强度和稳定性。
具体采取的技术措施包括：1. 钢筋预埋：在混凝土梁中提前预埋钢筋，确定好位置和数量。
2. 箱型钢柱制作：制作好箱型钢柱，确保其质量和尺寸符合设计要求。
3. 组合连接：将混凝土梁上的预埋钢筋与箱型钢柱进行组合连接，采用焊接、螺栓连接等方式。
五、施工工艺1. 基础处理：对基础进行清理、加固等处理，确保基础的稳定性和承载能力。
2. 钢筋预埋：在混凝土梁中预埋钢筋，按照设计图纸和要求进行布置和固定。
3. 箱型钢柱制作：根据设计要求制作箱型钢柱，并进行防腐处理，确保其质量和耐久性。
4. 组合连接：将混凝土梁上的预埋钢筋与箱型钢柱进行组合连接，通过焊接、螺栓连接等方式将两者牢固地固定在一起。
型钢-混凝土组合梁柱节点施工技术
结构STRUCTURE CONSTRUCTION型钢-混凝土组合梁柱节点施工技术刘东海1张衡2聂博仪21.绿城乐居建设管理集团有限公司浙江杭州310007;2.中建科技集团有限公司华东分公司上海201109摘要：以大型装配式框架结构建筑为依托，介绍了新型梁贯通型钢筋混凝土柱-钢梁组合结构梁柱节点的应用。
从梁 柱节点构造、深化加工、吊装前柱端保障措施、梁柱节点钢套筒安装、型钢大梁吊装、钢套筒固定等环节出发，对 型钢-混凝土组合梁柱节点施工管控要点进行说明，并通过自行研发的吊装引导工装顺利解决了柱节点钢套筒的吊装难 题，可为类似结构体系的设计和装配式建筑的施工提供参考经验。
关键词：型钢-混凝土组合结构；梁柱节点钢套筒；吊装引导工装；偏差互补中图分类号：T U398文献标志码：A 文章编号：1004-1001(2021)03-0388-03D O I：10.14144/j.c n k i.jz sg.2021.03.017 Construction Technology of Section Steel-concrete CompositeBeam-column JointL IU D o n g h a i1Z H A N G H en g2N IE B o y i21. Greentown Leju Construction & M anagem ent Group Co., Ltd., Hangzhou, Zhejiang 310007, China;2. China Construction Science & Technology Group Co., Ltd. East Branch, Shanghai 201109, ChinaAbstract:Based on the large prefabricated frame structure building,this paper introduces the application of new beam through reinforced concrete column-steel beam com posite structure beam-column joint.From the a sp ects of beam-column joint structure,deepening processing,safeguard m easures of column end before hoisting,installation of steel sleeve of beam-column joint,hoisting of section steel girder and fixation of steel sleev e,the key points of construction control of section steel-concrete com posite beam-column joint are explained.The hoisting guiding tooling developed by ourselves successfully solves the hoisting problem of steel sleev e of column joint,which can provide reference experience for the design of similar structural system and prefabricated building construction.Keyw ords:section steel-con crete com p osite structure;beam-colum n joint steel s le e v e;hoisting guide tooling;deviation complementation钢-混组合结构体系凭借承载力高、刚度大、跨越能力强、截面尺寸小、自重轻、利于抗震、综合效益好等优势[1],在实际工程应用中愈加频繁。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
型钢混凝土组合结构施工技术总结
刘桂峰
中国核工业华兴建设有限公司第61工程管理部
[摘要]随着高层、超高层建筑的发展，单纯的钢筋混凝土结构体系无法满足建筑使用功能的需要，如何减少结构构件的截面尺寸，减少结构构件占去的有效建筑面积是建筑结构契待解决的问题。
近几年，钢与混凝土组合结构得到很快的发展，这种结构体系是充分利用了钢和混凝土两种材料的优点，让两种材料协同受力，从而有效减少了结构构件的截面尺寸。
结合漕河泾兴园技术中心工程实际，重点利用现场施工过程照片研究在型钢混凝土组合结构施工过程中，如何保证施工质量，使施工完成的结构符合结构设计计算模型的要求，满足建筑使用功能要求，提高整个建筑物的品质。
[关键词]型钢混凝土柱；梁、型钢柱节点；柱脚
1 工程概况
上海漕河泾兴园技术工程位于上海漕河泾新兴技术开发区内，由两幢38层主楼（高度152.5m）、地下车库及裙房（高度14.0m）组成，基地总面积32945平方米，总建筑面积18.8万平方米，本工程的主要功能为商业和办公，建成后将成为该地区的标志性建筑。
主楼的结构形式为框架剪力墙结构，剪力墙主要分布在主楼的两端，结合电梯井筒及楼梯间布置，中间部分为大开间办公区，中间24根框架柱自基础至14层（-11.5~52.55m），采用型钢混凝土柱。
型钢混凝土柱平面布置见下图所示：
图1.型钢混凝土柱平面布置图
型钢柱典型截面类型详见下图：
图2.型钢柱典型截面类型
2 型钢混凝土柱结构设计特点分析
型钢混凝土柱是以型钢柱作为钢骨，周围配置钢筋并浇筑混凝土，形成组合式结构体系。
充分发挥钢与砼两种材料的特点，采用钢骨砼柱，可以大大减少柱的截面尺寸，显著改善结构的抗震性能，提高建筑物的使用面积。
型钢混凝土柱柱脚采用埋入式柱脚，通过地脚螺栓与混凝土基础相连接，地脚螺栓的精确定位是柱脚施工的重点；框架梁与型钢混凝土柱节点位置，钢筋较密，且框架梁钢筋部分穿过型钢柱腹板形成贯通筋，部分钢筋与型钢柱牛腿焊接，部分从型钢柱侧边穿过，施工时如何合理处理框架梁钢筋与型钢柱的关系是本结构施工的难点。
3 型钢混凝土柱施工
3.1.三维建模分析
采用专业钢结构建模深化设计软件TEKLA structures Forsteel对型钢柱进行建模分析，主要是对梁、柱节点框架梁与型钢柱的关系进行定位，准确确定框架梁每根钢筋的位置，经建模确认无误后，即可根据三维模型进行下料加工型钢柱。
3.2.型钢柱埋入式柱脚施工
3.2.1.柱脚螺栓预埋
每根型钢柱地脚由四根直径40的地脚螺栓固定，地脚螺栓长800mm ，待地脚底的钢筋绑扎完成及型钢柱外围插筋绑扎固定完成后，开始预埋地脚螺栓，地脚螺栓的固定采用角钢或槽钢加工成定型套架固定，详见下图所示： 3.2.2.柱脚吊装固定
地脚螺栓预埋完成后，型钢柱最下面一节柱脚即可进场安装，首节型钢柱包括40厚柱脚底板，通过地脚螺栓将柱脚固定，首节型钢柱高出基础底板面1.3米。
图3.三维模型节点图
图4.地脚螺栓预埋固定 图5.地脚螺栓砼浇筑完成
图8.地脚螺栓调平固定完成
图6.柱脚吊装图7.柱脚就位
图9.地脚螺栓垫片与柱脚底板点焊固定
图10.首节型钢柱安装完成
3.2.3.型钢柱地脚施工质量控制要点总结
（1）地脚螺栓精确定位，并用成品钢框固定牢靠，保证在浇筑地脚混凝土时不被扰动；
（2）框架柱在柱脚内的插筋应严格按照图纸要求定位，否则会影响柱脚底板与预埋螺栓的正确连接；
（3）首节型钢柱安装标高、垂直度必须符合设计要求，否则会给后续安装带来累计误差，导致梁钢筋无法穿过型钢柱开孔腹板。
标高利用位于柱脚底板下部的四个调节螺栓进行调节标高和型钢柱的垂直度，利用两台经纬仪在两个方向随时监控垂直度，直至符合设计要求；
（4）首节型钢柱调整完成后，应将地脚螺栓垫板与柱脚底板点焊固定，以防在基础底板施工过程中扰动已经安装完成型钢柱柱脚。
3.3.标准节型钢柱安装
3.3.1.标准节型钢柱吊装
基础底板施工完成后，即可开始安装型钢柱上部标准节，标准节长度根据现场的吊装设备吊装能力确定，一般为一层一节或两层一节。
上节型钢柱吊装就位后与下节型钢柱之间的连接采用16厚的连接耳板+C级安装螺栓临时固定，待型钢柱翼缘及腹板焊接完成后，将耳板用火焰割除。
图11.标准节型钢柱吊装图12.标准节型钢柱就位
3.3.2.标准节型钢柱安装质量控制要点总结
（1）在现场吊装设备吊装能力满足需求的情况下，型钢柱最好每两层一节，以有效减少现场焊接工作量和因安装引起的安装误差；
（2）上、下节型钢柱之间的连接为部分熔透的坡口对接焊缝，焊缝等级为二级，焊接时采用二氧化碳气体保护焊，焊接完成后需对焊缝长度的20%进行超声波检测；
（3）焊缝焊接时，要求两名工人从两侧对称施焊，以减少焊缝变形；
3.4.框架梁钢筋与型钢柱连接
3.4.1.框架梁钢筋安装技术准备工作
图14.型钢柱坡口焊缝焊接施工
图15.第二节型钢柱安装完成
图13.上、下节型钢柱耳板连接
型钢柱安装完成后，框架梁底模板铺设完成后，即可开始框架梁钢筋安装绑扎施工，根据三维模型图，确定框架梁钢筋的走向，对每根钢筋进行编号，确定那些钢筋需穿过型钢柱腹板，形成贯通钢筋，哪些钢筋与型钢柱牛腿焊接，哪些钢筋需要从型钢柱侧边通过，提前根据三维模型图，将每个梁、柱节点钢筋反映在CAD 图上，以指导现场施工。
图16.梁、柱节点钢筋布置图
图17.梁、柱节点钢筋三维分析图
3.4.2.框架梁钢筋与型钢柱连接施工
根据节点图，将框架梁钢筋安装摆放到位，对需要与型钢柱牛腿焊接的钢筋施焊，
焊缝为角焊缝，焊缝厚度8mm，且双面焊缝长度不小于5d（钢筋直径），焊缝应饱满。
其余钢筋穿过型钢柱腹板，形成贯通钢筋。
3.4.2. 框架梁钢筋与型钢柱连接施工质量控制要点总结
（1）认真组织现场施工班组进行技术交底，将每个施工节点图发到班组组长手中，
并对每个工人进行详细的技术交底，保证工人领会设计意图，清楚钢筋的绑扎方法；
（2）钢筋混凝土梁内主筋穿过型钢腹板不应少于1/3，其余主筋与柱上钢牛腿焊接。
（3）与钢牛腿焊接的钢筋应保证焊缝质量等级达到三级焊缝标准，焊缝为双面焊，
焊缝长度不小于5d（钢筋直径）；
（4）钢板开孔应在工厂用专用设备钻孔，不应现场切割开孔。
（5）柱内型钢翼缘板不应开孔穿筋，腹板开孔面积在同一截面中不宜超过腹板的
1/3，否则需采取补强措施，
（6）在设计允许的情况下，型钢柱牛腿尽量长，最小应达到300mm，以方便框架梁
钢筋与牛腿焊接施工；若钢牛腿伸出框架柱边缘太短，因框架柱钢筋影响，会给框架
梁钢筋焊接施工造成困难，并且不易保证焊接质量。
4.型钢混凝土结构施工管理总结
4.1.专业分包单位选择
作为施工总承包单位，就是要充分整合利用社会专业分包资源，型钢混凝土结构中
图18.框架梁钢筋与型钢柱连接施
图18.框架梁钢筋与型钢柱连接施工
的钢结构施工需要分包给有相应资质、有类型工程施工经验的钢结构专业承包单位负责施工，由钢结构施工单位负责对图纸进行深化设计，建立三维模型图，最终出一套型钢结构施工图纸，经原建筑设计单位、总包单位签字确认后，作为钢结构下料加工、现场施工的依据。
4.2.沟通管理
型钢混凝土结构作为一种组合式结构，必然牵涉到土建钢筋工程、模板工程与型钢柱之间的交叉关系，这就需要总包单位及时协调土建工程与钢结构工程之间交叉施工的关系，特别是在型钢柱深化设计阶段，要让钢结构深化设计人员了解钢筋工程的施工要求，同时也需要让土建工程中的钢筋工程下料人员了解型钢柱的施工规范要求，做到两专业的协调统一。
4.3.验收管理
钢结构作为主体分部工程的一个子分部工程，需要从原材料检测、进场验收、焊缝施工质量、垂直度等几方面重点控制，每施工一道工序，及时组织验收，对验收发现的问题，要求钢结构分包单位及时整改，合格后方可进行下道工序施工。
5.工程实施效果总结
漕河泾兴园技术中心工程主体结构型钢混凝土结构内实外光，梁柱节点位置阴阳角方正、顺直，整体观感质量好，于2009年9月被评为“上海市优质结构工程”，后期装修工程严抓细部节点、成品保护，对每道施工工序施工质量严格控制，做到整个大楼装饰美观而不奢华，整体效果是美观大方，最终于2011年5月被评为上海市“白玉兰”工程。
参考文献
[1]孙慧中主编.型钢混凝土组合结构技术规程.北京. 中国建筑工业出版社，2001
[2]上海现代建筑设计集团有限公司提供的设计图纸。
