悬挑式脚手架的构造与搭设要求（一）支撑杆式悬挑脚手架搭设要求支撑杆式悬挑脚手架搭设需控制使用荷载，搭设要牢固。
搭设时应该先搭设好里架子，使横杆伸出墙外，再将斜杆撑起与挑出横杆连接牢固，随后再搭设悬挑部分，铺脚手板，外围要设栏杆和挡脚板，下面支设安全网，以保安全。
（二）连墙件的设置根据建筑物的轴线尺寸，在水平方向每隔3跨（6m）设置一个。
在垂直方向应每隔3~4米设置一个，并要求各点互相错开，形成梅花状布置，连墙件的大蛇方法与落地式脚手架相同。
（三）垂直控制搭设时，要严格控制分段脚手架的垂直度，垂直度允许偏差：第一段不得超过1/400；第二段、第三段不得超过1/200；脚手架的垂直度要随搭随检查，发现超过允许偏差时，应该及时纠正。
（四）脚手板铺设脚手板的底层应满铺厚木脚手板，其上各层可满铺薄钢板冲压成的穿孔轻型脚手板。
（五）安全防护设施脚手架中各层均应设置护栏和挡脚板。
脚手架外侧和底面用密目安全网封闭，架子与建筑物要保持必要的通道。
（六）挑梁式脚手架立杆与挑梁（或纵梁）的连接应在挑梁（或纵梁）上焊150~200mm长钢管，其外径比脚手架立杆内径小1.0~1.5mm，用扣件连接，同时在立杆下部设1~2道扫地杆，以确保架子的稳定。
（七）悬挑梁与墙体结构的连接应预先埋设铁件或者留好孔洞，保证连接可靠，不得随便打凿孔洞，破坏墙体。
（八）斜拉杆（绳）斜拉杆（绳）应装有收紧装置，以使拉杆收紧后能承担荷载。
（九）钢支架钢支架焊接应该保证焊缝高度，质量符合要求。
建筑行业发生因脚手架倒塌而导致重大群死群伤的事故多起，脚手架的安全问题日益突出。
而悬挑式脚手架作为工程常用的脚手架，由于没有制定相应行业规定，各省的做法也不尽相同。
福建省为了进一步规范和加强省内建筑施工悬挑式脚手架的安全监督管理，预防安全事故发生，保障施工现场人员生命和财产安全，制定了《建筑施工悬挑式脚手架安全技术若干规定（试行）》。
本人结合现场经验，对如何做好悬挑式脚手架的安全技术管理提出几点看法。
悬挑脚手架搭设要求
悬挑脚手架搭设要求1、悬挑梁的位置应根据施工方案确定，并征求设计单位同意，按确定的位置设置预埋件；2、悬挑梁的长度应取悬挑长度的2.5倍，悬挑支承点应设置在结构梁上，不得设置在外伸阳台上或悬挑板上（有加固的除外），悬挑端应按梁长度起拱0.5％-1％；悬挑钢梁穿墙做法悬挑钢梁楼面做法3、悬挑梁末端应由不少于两道的预埋U型螺栓固定，锚固位置设置在楼板上时，楼板的厚度不得小于120mm，楼板上应预先配置用于承受悬挑梁锚固端作用引起负弯矩的受力钢筋，否则应采取支顶卸载措施，平面转角处悬挑梁末端锚固位置应相互错开，如图所示；悬挑梁末端固定做法4、预埋U型螺栓的直径为20mm，宽度为160mm，高度经计算确定；螺栓丝扣应采用机床加工并冷弯成型，不得使用板牙套丝或挤压滚丝，长度不小于120mm；U型螺栓宜采用冷弯成型；5、悬挑梁采用焊接接长时，应按等强标准连接，焊缝质量满足一级焊缝的要求；6、悬挑架体立杆搭设应符合下列规定：(1)立杆接长除顶层顶步外，其余各层各步接头必须采用对接扣件连接；(2)立杆顶端宜高出女儿墙上皮1ｍ，高出檐口上皮1.5ｍ；7、水平杆搭设应符合下列规定，如图所示：(1)纵向水平杆应设置在立杆内侧，其长度不宜小于３跨；(2)纵向水平杆接长宜采用对接扣件连接，也可采用搭接；(3)横向水平杆应放置在纵向水平杆上部，靠墙一端至墙装饰面距离不宜大于100mm；(4)主节点处必须设置横向水平杆；(5)杆件接头应交错布置，两根相邻杆件接头不应设置在同步或同跨内，接头位置错开距离不应小于500mm，各接头中心至主节点的距离不宜大于纵距的1/3；(6)搭接接头的搭接长度不应小于1ｍ，应采用不少于3个旋转扣件固定；8、扫地杆设置应符合下列要求：(1)纵向扫地杆必须连续设置，钢管中心距地面不得大于200mm；(2)脚手架底部主节点处应设置横向扫地杆，其位置应在纵向扫地杆下方；9、架体应通过连墙件与建筑物主体连接牢固。
悬挑式脚手架规范
悬挑式脚手架规范1. 简介悬挑式脚手架，也被称为吊挂式脚手架，是一种常用于建筑工地的临时工具，可以提供工人在高空作业时的安全支撑。
本规范将详细介绍悬挑式脚手架的搭建和使用的相关要求，以确保工人在施工过程中的安全。
2. 设计要求2.1 结构方案悬挑式脚手架的设计应满足以下要求：•结构稳定：脚手架的主体结构应能承受预计加载条件下的荷载，并保证在使用过程中不产生明显的位移或变形。
•安全可靠：脚手架应能承受极端天气条件下的荷载，例如强风或地震等。
•经济实用：脚手架的设计应尽量简洁，减少材料的浪费，并提高施工效率。
2.2 材料要求悬挑式脚手架的材料选择应符合以下要求：•主体结构材料：脚手架的主体结构应使用高强度的钢材，如Q235或Q345钢，以确保足够的承载能力。
•连接件材料：脚手架的连接件应使用优质的钢材或合金材料，以确保连接的牢固性和耐久性。
•表面处理：脚手架的表面应经过防腐处理，以延长其使用寿命。
3. 施工要求3.1 搭建流程悬挑式脚手架的搭建流程应按照以下步骤进行：1.选择合适的悬挑式脚手架类型和规格。
2.根据设计要求，确定脚手架的悬挑长度和高度。
3.确保施工现场的地面平整，并对需要加固的地基进行加固处理。
4.按照设计要求，安装脚手架的支撑杆（立杆）和悬挑杆（横杆）。
5.在安装过程中，应按照规范要求进行测量和调整，确保脚手架的水平和垂直度。
6.安装脚手架的连接件，确保连接的牢固性。
7.安装脚手架的工作平台和防护栏杆，确保工人在高空作业时的安全。
3.2 使用注意事项使用悬挑式脚手架时，应注意以下事项：1.不得在已经受损或变形的脚手架上进行作业。
2.工人在脚手架上作业时，应正确使用安全带，并确保其固定可靠。
3.工人应穿戴适当的防护装备，如头盔、安全鞋等。
4.在使用过程中，应定期检查脚手架的安全状况，如松动、位移等情况，及时进行修复或更换。
5.不得将重物或其他杂物扔下脚手架，以免伤人。
6.在强风等恶劣天气条件下，应停止使用脚手架，确保工人的安全。

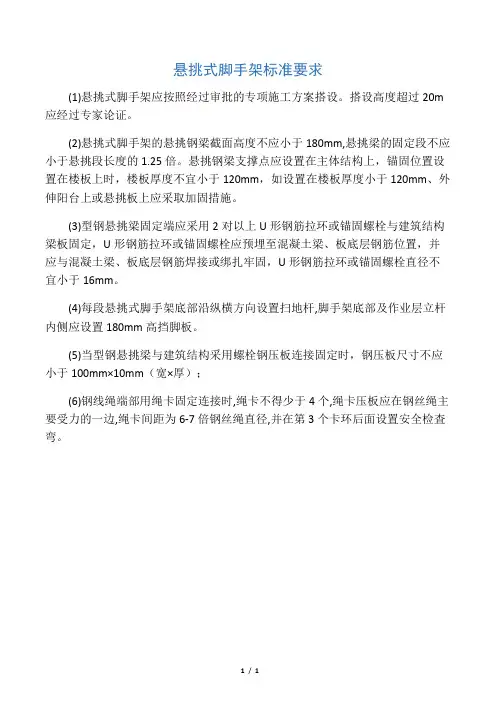

悬挑式脚手架标准要求
悬挑式脚手架标准要求
(1)悬挑式脚手架应按照经过审批的专项施工方案搭设。
搭设高度超过20m 应经过专家论证。
(2)悬挑式脚手架的悬挑钢梁截面高度不应小于180mm,悬挑梁的固定段不应小于悬挑段长度的1.25倍。
悬挑钢梁支撑点应设置在主体结构上，锚固位置设置在楼板上时，楼板厚度不宜小于120mm，如设置在楼板厚度小于120mm、外伸阳台上或悬挑板上应采取加固措施。
(3)型钢悬挑梁固定端应采用2对以上U形钢筋拉环或锚固螺栓与建筑结构梁板固定，U形钢筋拉环或锚固螺栓应预埋至混凝土梁、板底层钢筋位置，并应与混凝土梁、板底层钢筋焊接或绑扎牢固，U形钢筋拉环或锚固螺栓直径不宜小于16mm。
(4)每段悬挑式脚手架底部沿纵横方向设置扫地杆,脚手架底部及作业层立杆内侧应设置180mm高挡脚板。
(5)当型钢悬挑梁与建筑结构采用螺栓钢压板连接固定时，钢压板尺寸不应小于100mm×10mm（宽×厚）；
(6)钢线绳端部用绳卡固定连接时,绳卡不得少于4个,绳卡压板应在钢丝绳主要受力的一边,绳卡间距为6-7倍钢丝绳直径,并在第3个卡环后面设置安全检査弯。
1/ 1。
悬挑式钢管脚手架规范
悬挑式钢管脚手架规范悬挑式钢管脚手架是一种常见的施工脚手架，用于支撑和搭设工地上的人员、材料和设备。
为了确保施工安全、高效进行，需要遵守一定的规范。
以下是悬挑式钢管脚手架的规范要求，该文约1000字：一、悬挑式钢管脚手架的选材要求1. 钢管的材质应符合GB/T3091的规定，抗拉强度不低于215MPa，屈服点不低于195MPa。
2. 脚手架接头应采用型钢焊接，焊接缝应牢固、焊接质量良好，且应经过防腐处理。
3. 悬挑式钢管脚手架上的连接螺栓、垫片、螺母等配件应符合相关国家标准，保证其强度和质量。
二、悬挑式钢管脚手架的设计要求1. 设计应符合国家相关规范和标准，悬挑式钢管脚手架的安全系数不得低于4。
2. 悬挑式钢管脚手架的承载能力应满足工地作业所需的要求，并考虑到临时荷载的影响。
3. 设计应考虑到脚手架的稳定性和抗倾覆能力，通过合理设置支撑和固定装置来达到这些要求。
三、悬挑式钢管脚手架的搭设要求1. 搭设前应清理工地上的杂物和障碍物，确保工地整洁有序。
2. 在搭设过程中，应按照设计图纸和规范要求进行操作，严禁随意拆卸、改变结构或减少支撑点。
3. 搭设时应按照规定的间距设置纵横杆，保证脚手架的稳定性。
4. 悬挑式钢管脚手架的搭设高度应符合规范，不能过高或过低。
5. 脚手架的脚座应均匀放置，与地面接触牢固，以保证整个脚手架的稳定性。
四、悬挑式钢管脚手架的使用及维护要求1. 使用前应进行全面检查，确保脚手架的结构完整、连接牢固。
2. 在使用过程中，应遵守使用规定，严禁超负荷搭载和随意移动脚手架。
3. 使用人员应定期检查脚手架的稳定性，如发现松动或异常情况，应及时采取措施修理或更换。
4. 雨天使用脚手架时，应增加材料表面防滑措施，避免因湿滑而造成意外。
5. 脚手架使用完毕后，要及时拆除，恢复工地的原貌。
五、悬挑式钢管脚手架的安全措施1. 使用人员应穿戴符合要求的安全防护装备，如安全帽、安全带等。
2. 悬挑式钢管脚手架上应设置防护网，防止人员、物体从高处坠落。
悬挑脚手架搭设规范标准
悬挑脚手架搭设规范标准一、悬挑脚手架底座说明:1、悬挑脚手架搭设前(必须编制专项施工方案，方案必须包含最挑粱平面定位布置图。
2、悬挑脚手絮的悬挑粱必须选用不小于1 6号的工字钢。
楼层预埋Φ20U型环，不得使用螺纹钢，具体型号必须经过设计计算确定。
3、落于结构上的锚固段应是悬挑段的1.5倍(且必须采取两道锚固，每道悬挑粱均应加设斜拉钢丝绳，架体分段悬挑高度不大于20m。
4、脚手架底却应按规范要求沿纵横方向设置扫地杆，悬挑粱上表面应加焊钢筋以固定立杆，在横杆上方沿脚手架长度方向铺设木枋，井满铺模板进行防护。
5、脚手架底部立杆内侧应设200mm高踢脚板。
6、杆件搭设及防护同前述落地式外架。
real, in each pen business lending Qian not for by pen query, led to mortgage failure of. (Vi) not in accordance with the relevant provisions of the Bank operation, failed to identify false documents, certificates,authorizations, warrants, etc. (VII) in the credit risk management system to provide false information, is not required by the guest rating credit management objective, impartial ratings of credit, resulting in credit decision-making errors. (H) the investigation report conclusions of false record, misleading statement or material omission, resulting in credit decision-making errors. (I) the orders, directives, orders, suggest that others not involved in the investigation business, issued by the investigators. (10) without the approval of authorities, after the first credit investigation, credit first and then record, counter-current process operations such as operation prior to approval. (11) article does not meet the risk management Department, Marketing Management Department to carry out supervision and inspection and due diligence evaluations or providing false information. (12) other violations result in credit business at substantial risk or significant potential risk behaviours. Sixth chapter supplementary articles article 28th of this approach by the Head Office of risk management Department is responsible for the interpretation and amendment. 29th spontaneous herein from the date of implementation. Qilu silver computer transmission of qilu Bank documents (2012), No. 289Qilu Bank personal credit on issuing the Notification Guide to business risk management branch, jurisdiction and the jurisdiction of business lines, Jinan branch, head office departments within its jurisdiction: in order to improve the quality of individual credit business, optimize thestructure of assets, promotion of说明:1、悬挑式脚手架必须编制专项施工方案，方案必须经企业技术负责人审批并签字盖章，架体高度20m及以上悬挑式脚手架工程须按《危险性较大的分部分项工程安全管理办法)(建质控【2009】87号)组织专家论证。
悬挑脚手架搭设要求
钢梁截面高度不应小于160mm 悬挑梁尾端应在两处及以上固 定于钢筋混凝土梁板结构上。
悬挑梁固定段长度不应小于悬挑 段长度的1.25倍
悬挑式脚手架检查常见问题
1500
1500
楼板
1500 A横梁 2
B横梁 2
1500
1500
1500
11
钢横梁 悬挑钢梁
悬挑式脚手架的每根立杆都应 落在悬挑梁上, 但往往在遇到现 浇框剪结构时悬挑梁布置没有 进行设计, 导致一些拐角或中间 部位的立杆悬空, 所以加设横梁 解决。
2
安装纵横向扫地杆 安装纵横向水平杆
3
监控重点
4
安装连墙件 底部封闭
5
安装卸载钢丝绳 安装剪刀撑
张挂安全网
6
作业层铺脚手板
水平网和挡脚板
悬挑脚手架构造要求
基本 要求
钢筋混凝土结构强度等 级不得低于C20。
样式展示
基本 要求
一次悬挑钢管脚手架高 度不宜超过20m, 架设高 度20m及以上的悬挑脚 手架体专项施工方案必 须通过专家论证后, 方可 实施。
悬挑脚手架搭设要求
基本要求
悬挑脚手架构造要求
建筑结构阳角上垫软物对钢丝绳保护 预埋HPB235级Φ20的钢筋吊环
架体横向距离应按设计确定
卸荷钢丝绳拉接，其直径应由 计算确定，且不应小于Φ14
挡脚板 L2=1.25L1
脚手板满铺 水平安全网
挡脚板
≥45°
L1
悬挑脚手架构造要求
放线定位 预埋锚环
1
工字钢安装 竖立杆
剪刀撑
悬挑脚手架构造要求
➢ 每道剪刀撑宽度小于4跨, 且不应小于6m, 斜杆与水平杆的倾 角应在45°~60°之间。
悬挑脚手架搭设规范
悬挑脚手架搭设规范悬挑脚手架是建筑工地中常用的一种临时性工作平台，用于提供施工人员进行高空作业、搬运材料等工作的工具。
为了保证施工的安全性和质量，悬挑脚手架的搭设必须严格按照规范进行。
以下是悬挑脚手架搭设的一些规范要求。
一、悬挑脚手架的设计和计算1. 悬挑脚手架的设计和计算应符合国家相关标准及规范要求，并由专业设计单位进行设计。
2. 悬挑脚手架的设计应根据具体的施工需求进行，包括悬挑长度、悬挑架构、支撑结构等。
3. 悬挑脚手架的设计和计算应充分考虑各种荷载，如人员荷载、材料荷载、风荷载等。
二、悬挑脚手架的材料和构件选择1. 悬挑脚手架的材料应符合国家相关标准及规范要求，具有足够的强度和稳定性。
2. 悬挑脚手架的构件选择应满足设计和计算要求，具有足够的承载能力。
3. 悬挑脚手架的连接件应采用标准化的、质量可靠的连接方式。
三、悬挑脚手架的搭设和拆除1. 悬挑脚手架的搭设和拆除应由经过培训的专业人员进行，严禁未经许可的人员进行搭设和拆除。
2. 悬挑脚手架的搭设和拆除应按照设计图纸和相关规范进行，确保悬挑脚手架的稳定性和安全性。
3. 搭设和拆除过程中，应特别注意周围人员的安全，并做好相关标识和警示措施。
四、悬挑脚手架的使用和维护1. 悬挑脚手架的使用应按照相关规范进行，严禁超载使用、乱搭乱用，确保人员和物品的安全。
2. 悬挑脚手架的定期检查和维护应由专业人员进行，确保脚手架的正常运行和使用。
3. 悬挑脚手架的使用过程中，应特别注意防止火灾和溶洞等事故的发生，及时清理垃圾和杂物。
五、悬挑脚手架的安全管理1. 悬挑脚手架的搭设和使用过程中，应严格按照相关安全规范进行，确保施工人员的人身安全。
2. 悬挑脚手架的使用前，应进行安全技术交底，让施工人员了解悬挑脚手架的使用方法和安全事项。
3. 在悬挑脚手架使用过程中，应设置专职监管人员，负责悬挑脚手架的安全管理和监督。
通过以上的规范要求，可以有效地保证悬挑脚手架的搭设、使用以及拆除过程中的安全性和质量，最大程度地减少事故的发生，为建筑工地的施工人员提供良好的工作条件。
悬挑脚手架的搭设工艺及技术要求
悬挑脚手架的搭设工艺及技术要求一、悬挑脚手架搭设工艺1.断面横杆设置：在悬挑脚手架的搭设过程中，首先要确定断面横杆的位置。
按照搭设高度的不同，可以设置多个断面横杆，通常每个断面横杆之间的间距为1.8-2.5米，可以根据具体情况进行调整。
2.立杆安装：立杆是悬挑脚手架的支撑结构，必须安装牢固。
在搭设过程中，需要在每个立杆的底部设置固定支撑，保证立杆的垂直度。
立杆之间的间距通常为2-3米，根据具体情况进行调整。
3.断面纵杆安装：断面纵杆是连接断面横杆和立杆的关键部件。
每个断面纵杆必须与断面横杆和立杆紧密连接，采用螺栓或者钢管连接等方式进行固定。
在安装过程中，要保证每个断面纵杆的平行度和垂直度。
4.支撑线设置：悬挑脚手架需要有足够的支撑，以确保安全性。
在搭设过程中，需要设置水平支撑线和斜向支撑线，使整个脚手架结构更加牢固。
支撑线的设置要按照规范进行，通常每个立杆上设置1-2个支撑线，每个横杆上设置1个支撑线。
5.搭设顶部平台：悬挑脚手架的顶部平台是供工人进行作业的重要部分，必须能够承受工人和材料的重量。
顶部平台的搭设要平整、牢固，可以采用钢板、夹板等材料进行覆盖，保证其平整度和抗压性能。
二、悬挑脚手架搭设技术要求1.结构稳定性：悬挑脚手架的搭设必须保证整个结构的稳定性，能够承受工人和材料的重量，防止因结构不稳而导致的事故发生。
搭设过程中，要注意杆件与杆件之间的连接牢固，支撑线的设置合理，确保脚手架结构牢固稳定。
2.安全通道：悬挑脚手架的搭设要有安全通道，便于工人进出施工区域。
安全通道的宽度应满足规范的要求，通常为0.6-0.8米，通道两侧要设置护栏，以确保工人的安全。
3.防护措施：悬挑脚手架搭设过程中，要加强对高处作业人员的防护。
必要时要设置安全网、安全带等安全设施，保护高处作业人员的安全。
另外，还要对脚手架的周边区域进行警戒标识，提醒周围人员注意施工区域。
4.通风与照明：悬挑脚手架搭设完毕后，要保证施工区域的通风与照明。
悬挑脚手架搭设要求
悬挑脚手架搭设要求
1．悬挑支承结构必须有专门设计计算，应保证有足够的强度、稳定性和刚度，并将脚手架的荷载传递给建筑结构，并不得超过24米或6层。
2．悬挑脚手架除应满足悬挑架的特殊要求外，其余架体构造
要求均按照落地式脚手架的相应规定执行。
3．悬挑梁与架体底部立杆应连接牢靠，不得滑动或窜动。
架
体底部应设双向扫地杆，扫地杆距悬挑梁顶面150-200mm。
4．脚手架外侧立面整个长度和高度上连续设置剪刀撑。
5．型钢悬挑梁应采用14#以上规格的工字钢或16#以上槽钢，
结构外悬挑段长度不宜大于1.4m，建筑物内型钢锚固长度是外悬
挑1.5倍。
6．架体结构在下列部位应有加强措施，加强措施按落地式脚
手架门洞的相应规定进行处理。
a．架体与外用电梯、物料提升机、卸料平台等设备或装置相
交需要断开或开口处；
b．需要临时改架位置或其他特殊部位。
7．建筑物以外悬挑梁刷红白油漆，防护栏杆、警示带刷红白
油漆相间外，其余杆件刷黄色油漆,装饰分隔条从悬挑底层就开
始设置,每悬挑一次设置一道。
