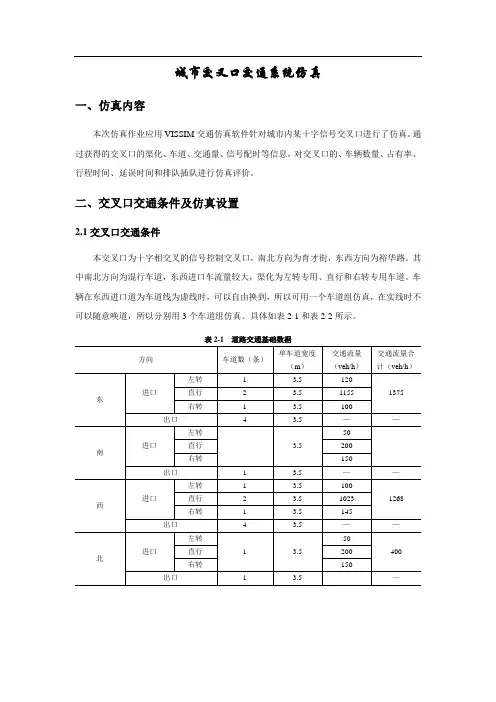

城市交叉口交通系统仿真一、仿真内容本次仿真作业应用VISSIM交通仿真软件针对城市内某十字信号交叉口进行了仿真。
通过获得的交叉口的渠化、车道、交通量、信号配时等信息,对交叉口的、车辆数量、占有率、行程时间、延误时间和排队插队进行仿真评价。
二、交叉口交通条件及仿真设置2.1交叉口交通条件本交叉口为十字相交叉的信号控制交叉口,南北方向为育才街,东西方向为裕华路。
其中南北方向为混行车道,东西进口车流量较大,渠化为左转专用、直行和右转专用车道。
车辆在东西进口道为车道线为虚线时,可以自由换到,所以可用一个车道组仿真,在实线时不可以随意唤道,所以分别用3个车道组仿真。
具体如表2-1和表2-2所示。
表2-1 道路交通基础数据表2-2交叉口信号配合四方案2.2导入底图文件2.2.1加载底图建立一个精确VISSIM模型的交叉口需要一张具有比例尺的、能反映现实路网的背景图,一般情况下,导入交叉口的CAD底图。
该过程操作位:菜单“查看—背景—编辑—读取”中完成,如图2-所示。
图2-1 加载底图2.2.2调整比例为了保证标定的精确性,所以将底图跳大,在选择标定距离时,应尽可能选择较大的距离,尽量选择特征明显的起终点,以便减少标定过程中产生的误差。
2.3各进口道及对应出口交通仿真2.3.1东西进口直行仿真利用左侧工具栏的路段连接器按钮建立东进口直行仿真,按照实际的交通条件对设置东进口的车道数,车道宽度和交通量等,选择默认的车辆构成为98%的小车和2%的大车。
同时完成西出口的设置。
注意,东进口的进口道部分可以略微超过停车线,但不得进入人行横道。
西进口对路段长度没有要求,但是路段起点也不得侵入人行横道。
建立完东进口直行和西出口直行后设置连接器,将东进口直行和西出口连接起来。
最后,运行仿真,查看设置效果。
2.3.2东进口右转和左转仿真先建立东进口右转进口道,要求同上。
然后建立北出口道。
在建立连接器将东进口与北出口道连接起来。
最后,运行仿真,查看设置效果。
【推荐】信号交叉口延误分析几种常用方法的比较

专 业 推 荐↓精 品 文 档(Transportation Science&Engineering)信号交叉口延误分析几种常用方法的比较3姚裔虎 赵跃萍(武汉理工大学交通学院 武汉 430063)摘要:延误是评价交叉口服务水平和车辆通行效率的一个重要指标.文中引入停车延误和控制延误的概念,分别采用现场调查法、HCM2000算法以及仿真方法对停车延误和控制延误进行了分析计算,并以武汉市小东门交叉口信号控制方案设计为例,应用V ISSIM4.10仿真软件对其延误进行了仿真计算分析,通过与点样本法、HCM2000算法的计算结果比较,表明V ISSIM软件在信控交叉口延误计算分析中具有较好的精准性和有效性,可以作为交叉口延误分析评价的有效方法之一.关键词:信号交叉口;延误分析;V ISSIM仿真中图法分类号:U491DOI:10.3963/j.issn.100622823.2009.04.0200 引 言信号交叉口延误是由于交叉口处信号控制引起交通流间断而损失的车辆行驶时间,包括排队延误、停车延误、控制延误、引道延误等[1].用于评价信号交叉口服务水平的延误主要是平均停车延误和平均控制延误.平均停车延误实际应用中易于测定,已被研究人员广泛接受,有许多研究用平均停车延误方法来评价信号交叉口的服务水平.但是进入交叉口的部分车辆还要经历减速延误和加速延误,这是由于交叉口的实际交通流是周期性中断的,每次交通流被迫减速、停止,然后再次启动、加速,这些都引起车辆运行时间的损失.为了全面评价信号交叉口的运行效率,1997年美国的通行能力手册引入了控制延误.控制延误是停车延误和加减速引起的损失时间之和[2].一般而言,控制延误往往易于用数学模型来描述,而停车延误则易于观测和度量[3].本文将分别运用点样本法、HCM2000法(美国道路通行能力手册)和V ISSIM4.1微观仿真软件计算武汉市小东门交叉口的延误,并对计算结果进行分析比较.1 信号交叉口延误分析的主要方法1.1 调查方法交叉口延误的调查方法主要有点样本法和抽样追踪法2种,考虑到点样本法容错性较好,在本文的分析中采用点样本法.在交叉口处,按15s 预定的时间间隔清点停在停车线后的车数,同时清点经过停车后通过停车线的车辆数(停驶数)和不经停车通过停车线的车辆数(不停驶数).连续不间断的重复上述过程,直至取得所需样本量或交叉口引道上交通显著地改变时为止.为保证调查精度,必须有足够的样本数,根据二项分布来确定需要调查的最小样本数为N=(1-p)x2pd2(1)式中:N为最小样本数;p为交叉口引道处停驶车辆百分比;x2为在所求置信度下x2值,一般情况下,置信度为90%时,相应的x2=2.7;d为停驶车辆百分率估计值的允许误差,范围是0.01~0.1,通常取0.1或0.05.交叉口点本样法延误调查,可得出以下数据总延误=总停驶数×抽样时间间隔(2)每一停驶车辆的平均(停车)延误=总延误/停车数(3)每一入口车辆的平均(停车)延误=总延误/入口交通量(4)停驶车辆百分比=停车数/总入口车数×100%(5)停车百分比的容许误差=(1-p )x 2pN(6)1.2 模型估算方法本文应用HCM2000延误计算模型.d =d 1P F +d 2+d 3(7)式中:d 为各车道每车平均信控延误,s/pcu ;d 1为均匀延误,即车辆均匀到达所产生的延误;P F 为均匀延误的调整参数;d 2为随机附加延误,即车辆随机到达并引起超饱和周期所产生的附加延误;d 3为初始排队附加延误,即在延误分析期初停有上一时段留下积余车辆的初始排队使后续车辆经受的附加延误.引道每车延误和整个交叉口的每车延误为d A =∑id iv i/∑ip i(8)d I =∑AdAv A /∑AvA(9)式中:d A 为引道A 的延误;d i 为引道A 中车道组i 的延误;v i 为车道组i 的调整流率;d I 为交叉口I 的每车延误;v A 为引道A 的调整流率.考虑调查初始时交叉口就存在车辆排队对延误的影响,所以模型中增加延误d 2考虑了交叉口过饱和情况下的增加延误,但假定车道组在分析期起点没有初始排队,如果存在初始排队则需要计算d 3,否则d 3等于0.1.3 仿真方法利用德国P TV 公司研发的V ISSIM 软件进行仿真研究计算.V ISSIM 系统核心仿真模型采用德国Karlsruhe 大学Wiedemann 教授建立在驾驶员反映行为之上的“心理2物理学跟车模型”[425].在使用V ISSIM 进行仿真过程中,需要根据车辆的位置、速度和加减速率采取不同的运行状态:(1)当车辆遇到信号控制或车辆排队时减速行驶;(2)车辆必须在车辆排队队尾或交叉口停车线前停止;(3)当排队消散或信号变为绿灯时,车辆加速再次达到正常运行速度;(4)车辆在无信号2 信号交叉口延误分析方法的比较1)点样本法的各个样本是相互独立的,某个样本的错误或遗漏对总的结果几乎没有影响.由于选择观测时间间隔避免了与信号周期的同步,使得各种停车运行状态的样本均可观测到,可以得到每一停驶车辆的平均延误和停驶车辆百分比等统计量.但是点样本法无法获得延误时间的分布特征.从式(4)可以看出:点样本法认为在统计时刻停留在停车线后面的车辆已完全停车了调查间隔值;在调查间隔区段内停车,而在统计时刻前起动加速驶离的车辆的停车延误则忽略不计.由此可见点样本法适用于停车延误较大的信号控制交叉口.一般应是信号周期较长,或者信号相位阶段较多的信控交叉口.该类交叉口由于有效红灯时间较长.绿信比较低,致使车辆因红灯停车延误较大.同时当交叉口停驶车辆百分比很高时,由于排队车辆较多,要在调查间隔时刻瞬间统计出停车排队车辆数,几乎是不可能的,致使点样本法很难适用,精确度不高.2)模型估算法运动方便,受主观因素的影响小,精确度较高.不足在于它是在一定的假设条件之上通过数学模型计算延误,缺乏考虑众多相关因素影响的能力,有时难以充分反映实际情况.HCM2000延误模型是针对美国城市交叉口交通流特征建立的,而我国城市交叉口与美国城市交叉口有很大差异.首先,交通方式要复杂得多.美国城市交叉口交通方式主要是机动化的,且以小汽车为主,而在我国城市交叉口,各种交通方式混杂,包括机动车非机动车和行人,且相互干扰,增加了交叉口的延误.其次,美国公民闯红灯者少,而在我国,城市交叉口闯红灯的现象比较普遍,干扰车辆的正常运行,增加了交叉口的延误.3)V ISSIM 通过模拟,再现路段交通流的运行情况,直观地反映车流的密集程度、拥挤状况、排队状况等,能模拟路段上的非机动车及行人、交叉口处等待过街和正在过街的非机动车及行人交通流.因此V ISSIM 不仅能描述信控交叉口车辆的延误,也能计算行人和非机动车的延误.但V ISSIM 需根据实际交通流情况,调整跟驰模型的参数或车辆动力特性参数等,从而确保其延误3 案例分析3.1 基础数据以武汉市的小东门信号控制交叉口(武珞路与中山路相交)为研究对象,如图1所示,采用四相位定时信号控制.表1为交叉口的小时机动车、非机动车和行人流量调查数据,表2为信号交叉口的相位分配情况.图1 小东门交叉口表1 小东门交叉口小时交通流量调查数据表方向编号 机动车/pcu 非机动车/辆 左直右总量左直右总量行人/人东21040039310033575164274648南30886833215085088234372510西692004627314082200322484北391107616216295192289433600表2 信号交叉口相位分配表s相位绿灯时间黄灯时间全红时间周 期北左直3632南左直3232东左直2232西左直25321353.2 结果分析定义排队计数器,按东、南、西、北的顺序,在该交叉口的各进口道停车线附近设置4组排队计数器.其中排队开始车速的上限值为5.0km/h、排队消散车速的下限值为10.0km/h ,车辆间的最大车头空距12m ,最大排队长度500m ;仿真时间0~3600s ,仿真计数间隔400s.通过V ISSIM 运行,可以得到延误输出文件,由于仿真的随机因素,一次仿真的结果具有不稳定性.所以,进行了3次独立的仿真,保证仿真结果的统计稳定性.再使用点样本法和HCM2000法计算延误,得到结果,见图2和表3.表3 延误结果分析表项 目东西南北V ISSIM 与点样本法误差/%9.1411.3418.3014.07V ISSIM 与HCM2000误差/%8.336.949.348.32 从图2和表3的结果分析数据可知:1)点样本法基于现场数据调查,其计算所得到的是停车延误,故计算结果小于HCM2000法计点样本法停车延误得到的控制延误值.由图2可知,点样本法停车延误与HCM2000控制延误曲线有相似性,所以点样本法停车延误可以乘以一定的转换系数,通过适当修正得到控制延误.2)由于南进口道的停车百分比较大,在点样本法实际调查中不能准确的在15s 的时间间隔内统计出停车车辆数,所以在南进口道,点样本法在计算停车延误时与V ISSIM 仿真有较大的偏差,其他进口道的点样本法停车延误与V ISSIM 仿真的停车延误误差不大.3)V ISSIM 仿真得到的控制延误数据与HCM2000法计算的延误在允许范围内存在一定的误差.这主要是因为HCM 延误模型是针对美国城市交叉口交通流特征建立的,而我国的交叉口交通流特性与美国的存在一定的差异,所以不能直接利用HCM 延误模型分析我国城市交叉口由图2可见,HCM2000延误模型计算曲线与V ISSIM仿真延误曲线变化趋势相似,可以近似认为两者存在一定的线性关系,可以适当修正HCM2000模型使之适合我国混合交通流条件下的信号交叉口的延误计算.4)V ISSIM4.1仿真软件提供了一个虚拟的平台,通过详细地描述交通主体的行为,设定相应参数来反应实际交通状况,因此利用V ISSIM仿真软件得到的交叉口延误数据准确度比较高.4 结束语本文着重论述了交叉口延误的点样本法、HCM2000算法以及模拟仿真的计算方法.利用V ISSIM4.10软件建立仿真平台,并运用这3种方法分别对武汉市小东门交叉口的延误进行了计算.通过实例运用的比较分析可以得到,V ISSIM 仿真软件在信控交叉口延误计算的结果与点样本法、HCM2000延误计算结果吻合较好,具有较好的精准度和实用性.参考文献[1]杨晓光.城市道路交通设计指南[M].北京:人民交通出版社.2003.[2]邵长桥.平面信号交叉口延误分析[D].北京:北京工业大学交通工程系,2002.[3]陈绍宽,郭谨一,王 漩,等.信号交叉口延误计算方法的比较[J].北京交通大学学报,2005,29(3):77280.[4]罗美清,隽志才.V ISSIM在交叉口交通设计与运行分析中的应用[J].武汉理工大学学报:交通科学与工程版,2004,28(2):2322235.[5]王玉鹏.基于VISSIM仿真的交叉口延误分析[J].物流科技,2006(4).25228.[6]Fu L P.A f uzzy queuing model for real2time adaptiveprediction of incident delay for A TMS/A TIS[J].Transportation Planning and Technology,2004, 33(2):19223.[7]Blue V J,Adler J L.Cellular automata microsimula2tion for modeling bi2directional pedestrian walkways [J].Transportation Research,2001,35(3):2932 312.[8]Cheng T C E,Allam S.A review of stochastic mod2elling of delay and capacity at unsignalized priority in2 tersections[J].European Journal of Operational Re2 search,1992,60(3):2472259.Comparison of Analysis Met hods ofIntersection Delay Under Singnal ControlYao Yihu Zhao Yueping(S chool of T rans portation,W uhan U ni versit y of Technolog y,W uhan430063)AbstractThe t raffic delay is an important index to evaluate t he service levels and t he operation efficiency at t he signalized intersection.Based on presenting t he stopped delay and control delay,t his paper em2 p hatically analyses t he delay calculation of spot sample met hod,HCM2000algorit hm and t he simula2 tion met hod.Finally t his paper taking t he example of Wuhan Xiaodongmen intersection to calculate t he intersection delay by simulation software named V ISSIM4.10.According to t he comparison and analysis of V ISSIM simulation wit h spot sample met hod and HCM2000algorit hm,t he accuracy and effectiveness of t his software in calculation of delay at signal2cont rolled intersection have been proved. So t he V ISSIM simulation met hod can be used as an effective way to analyze and evaluate t he t raffic delay at t he signalized intersection.K ey w ords:signalized intersection;delay analyse;V ISSIM simulation。
信号交叉口延误调查与模型分析

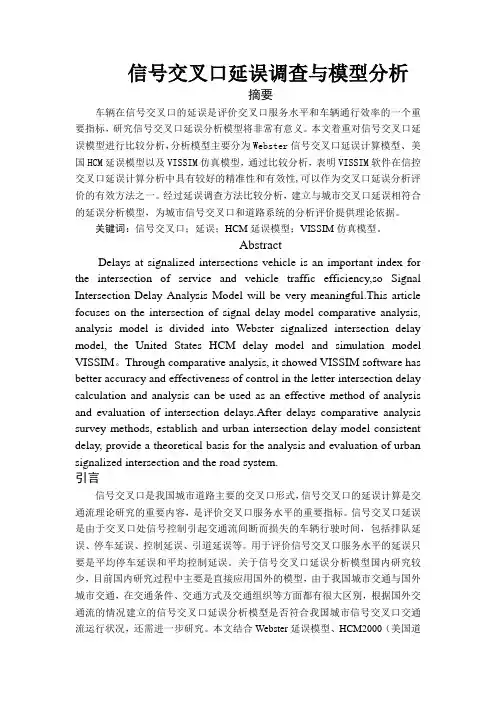

信号交叉口延误调查与模型分析摘要车辆在信号交叉口的延误是评价交叉口服务水平和车辆通行效率的一个重要指标,研究信号交叉口延误分析模型将非常有意义。
本文着重对信号交叉口延误模型进行比较分析,分析模型主要分为Webster信号交叉口延误计算模型、美国HCM延误模型以及VISSIM仿真模型,通过比较分析,表明VISSIM软件在信控交叉口延误计算分析中具有较好的精准性和有效性,可以作为交叉口延误分析评价的有效方法之一。
经过延误调查方法比较分析,建立与城市交叉口延误相符合的延误分析模型,为城市信号交叉口和道路系统的分析评价提供理论依据。
关键词:信号交叉口;延误;HCM延误模型;VISSIM仿真模型。
AbstractDelays at signalized intersections vehicle is an important index for the intersection of service and vehicle traffic efficiency,so Signal Intersection Delay Analysis Model will be very meaningful.This article focuses on the intersection of signal delay model comparative analysis, analysis model is divided into Webster signalized intersection delay model, the United States HCM delay model and simulation model VISSIM。
Through comparative analysis, it showed VISSIM software has better accuracy and effectiveness of control in the letter intersection delay calculation and analysis can be used as an effective method of analysis and evaluation of intersection delays.After delays comparative analysis survey methods, establish and urban intersection delay model consistent delay, provide a theoretical basis for the analysis and evaluation of urban signalized intersection and the road system.引言信号交叉口是我国城市道路主要的交叉口形式,信号交叉口的延误计算是交通流理论研究的重要内容,是评价交叉口服务水平的重要指标。
【笔记】关于VISSIM节点评价

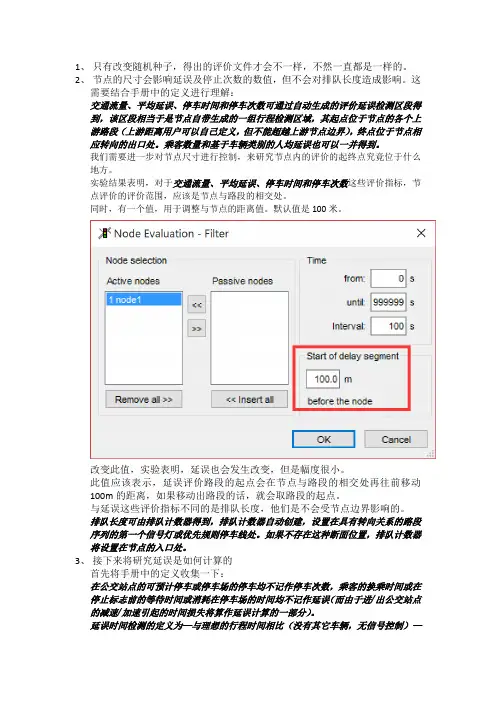

1、只有改变随机种子,得出的评价文件才会不一样,不然一直都是一样的。
2、节点的尺寸会影响延误及停止次数的数值,但不会对排队长度造成影响。
这需要结合手册中的定义进行理解:交通流量、平均延误、停车时间和停车次数可通过自动生成的评价延误检测区段得到,该区段相当于是节点自带生成的一组行程检测区域,其起点位于节点的各个上游路段(上游距离用户可以自己定义,但不能超越上游节点边界),终点位于节点相应转向的出口处。
乘客数量和基于车辆类别的人均延误也可以一并得到。
我们需要进一步对节点尺寸进行控制,来研究节点内的评价的起终点究竟位于什么地方。
实验结果表明,对于交通流量、平均延误、停车时间和停车次数这些评价指标,节点评价的评价范围,应该是节点与路段的相交处。
同时,有一个值,用于调整与节点的距离值。
默认值是100米。
改变此值,实验表明,延误也会发生改变,但是幅度很小。
此值应该表示,延误评价路段的起点会在节点与路段的相交处再往前移动100m的距离,如果移动出路段的话,就会取路段的起点。
与延误这些评价指标不同的是排队长度,他们是不会受节点边界影响的。
排队长度可由排队计数器得到,排队计数器自动创建,设置在具有转向关系的路段序列的第一个信号灯或优先规则停车线处。
如果不存在这种断面位置,排队计数器将设置在节点的入口处。
3、接下来将研究延误是如何计算的首先将手册中的定义收集一下:在公交站点的可预计停车或停车场的停车均不记作停车次数,乘客的换乘时间或在停止标志前的等待时间或消耗在停车场的时间均不记作延误(而由于进/出公交站点的减速/加速引起的时间损失将算作延误计算的一部分)。
延误时间检测的定义为—与理想的行程时间相比(没有其它车辆,无信号控制)—在一个或一些路段上计算的所有观测车辆的延误时间的平均值。
从对理想行程时间的定义:无其他车辆、无信号控制,可以看出,VISSIM中的延误在,主要反映的是其他车辆的干扰以及信号控制的等候时间。
接下来,我们对如何求平均进一步做分析。
基于VISSIM仿真的交叉口信号优化方案与评价

Internal Combustion Engine & Parts• 41•基于VISSIM仿真的交叉口信号优化方案与评价席睿璞(西安市铁一中学,西安710043)摘要:现如今,城市经济的增长带来一系列交通问题,传统交叉口优化方案的效用已逐渐减弱。
本文利用VISSIM微观仿真软件,通过韦伯斯特配时法和不饱和度法对现状交叉口配时方案进行优化,并结合行程时间、排队长度及延误等指标展开评价。
关键词:VISSIM;交叉口;韦伯斯特配时法;不饱和度法0引言随着我国经济发展水平的不断提高,交通拥堵问题也 成为了人们日益关注的热点。
交通拥堵严重影响了人们的 生活,交叉□的信号配时方案在一定程度上决定了交叉口 的通行能力,因此如何确定最优的交叉□信号配时方案能 够帮助更好地解决相关交通问题[2]。
本文基于此,提出了基于VISSIM仿真的方法进行交 叉□优化。
VISSIM是一种微观的、基于时间间隔和驾驶行 为的仿真建模工具,它可以对各交通条件下城市、公共交 通的运行状况作出有效分析。
1交叉口现状分析1.1交叉□渠化和配时该路□为规则的十字交叉□。
其中南向和东向的进口 道为3车道,出□道为2车道;北向和西向进□道为2车道,出□道为2车道。
交叉□的机动车与非机动车道以分势,也是橡胶悬置系统研究的一大特点。
3.3注重稳健性优化设计确定性优化设计是悬置系统研究的经典方式,基于 所建模型的最优化设计在可行域内寻求系统参数的最优 解,理论上能够充分发挥悬置系统的性能。
但在实际工程 应用过程中,存在众多不确定因素,例如:一般的橡胶悬 置元件刚度的制造误差普遍约为15%[||],利用上述优化结 果指导实际生产可能会产生较大的偏差,因此降低系统 性能对最优参数及其周围参数的敏感度,即采用稳健性 设计来降低参数不确定性带来的系统不稳定是近年来研 究的一个热点。
4结语目前来看,研究人员对一些规则橡胶元件刚度计算 经验公式、橡胶材料的本构模型和橡胶悬置的有限元分 析法都有了深入的研究,在金属橡胶、橡胶液力隔振器的 弹性/阻尼特性方面还有进一步深入研究的空间。
基于VISSIM仿真的道路交叉口改善方案评估

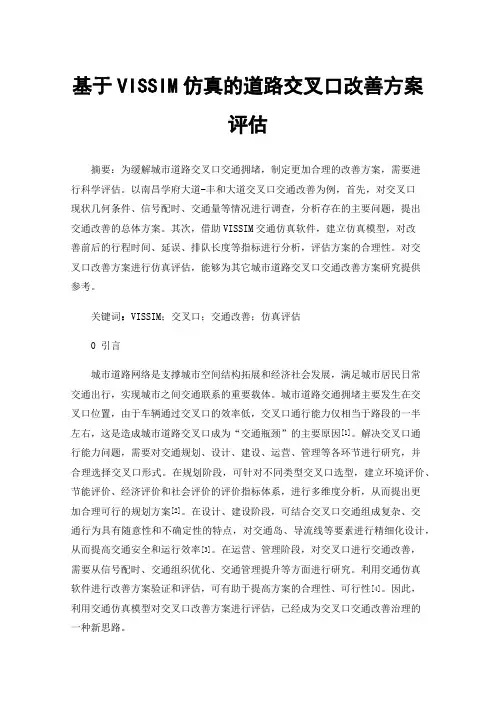

基于VISSIM仿真的道路交叉口改善方案评估摘要:为缓解城市道路交叉口交通拥堵,制定更加合理的改善方案,需要进行科学评估。
以南昌学府大道-丰和大道交叉口交通改善为例,首先,对交叉口现状几何条件、信号配时、交通量等情况进行调查,分析存在的主要问题,提出交通改善的总体方案。
其次,借助VISSIM交通仿真软件,建立仿真模型,对改善前后的行程时间、延误、排队长度等指标进行分析,评估方案的合理性。
对交叉口改善方案进行仿真评估,能够为其它城市道路交叉口交通改善方案研究提供参考。
关键词:VISSIM;交叉口;交通改善;仿真评估0 引言城市道路网络是支撑城市空间结构拓展和经济社会发展,满足城市居民日常交通出行,实现城市之间交通联系的重要载体。
城市道路交通拥堵主要发生在交叉口位置,由于车辆通过交叉口的效率低,交叉口通行能力仅相当于路段的一半左右,这是造成城市道路交叉口成为“交通瓶颈”的主要原因[1]。
解决交叉口通行能力问题,需要对交通规划、设计、建设、运营、管理等各环节进行研究,并合理选择交叉口形式。
在规划阶段,可针对不同类型交叉口选型,建立环境评价、节能评价、经济评价和社会评价的评价指标体系,进行多维度分析,从而提出更加合理可行的规划方案[2]。
在设计、建设阶段,可结合交叉口交通组成复杂、交通行为具有随意性和不确定性的特点,对交通岛、导流线等要素进行精细化设计,从而提高交通安全和运行效率[3]。
在运营、管理阶段,对交叉口进行交通改善,需要从信号配时、交通组织优化、交通管理提升等方面进行研究。
利用交通仿真软件进行改善方案验证和评估,可有助于提高方案的合理性、可行性[4]。
因此,利用交通仿真模型对交叉口改善方案进行评估,已经成为交叉口交通改善治理的一种新思路。
1 VISSIM仿真介绍交通仿真是利用计算机技术,通过建立交通仿真模型,对复杂的城市交通状况进行模拟演练、直观展示的一种技术手段。
依据交通仿真研究对象、层次和指标等不同,可将交通仿真分为宏观交通仿真、中观交通仿真和微观交通仿真三类。
基于VISSIM仿真的交叉口信号配时优化分析

交通工程觀_________________________________________________________________基于VISSIM仿真的交叉口信号配时优化分析魏子凯,梁梦凯(石河子大学机械电气工程学院,新疆石河子832000)摘要:随着我国城市化发展和车辆保有量的增加,城市交通负荷也随之急剧增长,现有交通信号 与交通需求不能很好地。
为了缓解交通延误、提高道路通行效率,文章以石河路一东二路交叉口为例,利用交通VISSIM交叉口建立微观道路交通化分析。
结,优化后交叉口排队长度、车辆延误等指标降低,能够有效缓解交通拥堵、提全性。
关键词:VISSIM;交叉口;信号配时;Webster算法中图分类号:U49..5+1文献标识码:A DOI:1013282/ki.wccst.2021.02.047文章编号::673-4874(2021))2-0174-030引言国发展化进程推进,私家车的了四倍多,交通需求与道路设断产生尖而交叉口道路的重要也,某些交叉口路段通行能力,由此导致了交通拥题严重。
因此,对交叉口的交通状况分析,对信号灯化,可以定程度上提高道路通行能力*3-4+,误,车畅通。
VISSIM为德国PTV开发的一种基驶行为的微观交通真软统,被广泛地交通状况5。
本文以石河路一东二路交叉口为例,利用Vissim交通微交叉口进行仿真,利用Webster:化信号,通度、车误等指标评估改善效果。
1交叉口基本状况石河路学路向四车道的城市道路,方向为东西向,从东至西了路一东二路交叉口、石河学新区、石河学、石河学北校区以及区,交通需求较大,交通作,、上下学高的行人流、车道路通行能力生的。
交叉口为主干道 路与东二路相交形成的交叉口。
交叉口西进口为112m的双向四车道道路,道路两停车位,道路中央为黄色双实线,未设立央分隔栏。
道路两侧基称,35m的非机动车道、-2m人行道,设2m机动车道、非机动车道隔离带。
交叉口延误分析 (vissim)

目录之巴公井开创作1调查交叉口早或晚高峰相关数据11.1调查交叉口早或晚高峰相关数据12根据实际调查建立仿真模型32.1根据实际调查建立仿真模型33.交叉口延误情况33.1信号配时33.2计算延误的结果为44对路口重新评价平均延误44.1优化信号配时与渠化设计之后的信号配时44.2平均延误41调查交叉口早或晚高峰相关数据1.1调查交叉口早或晚高峰相关数据根据小组调研数据所得两个路口6个方向车流量分别为图1府前东街-顺通路东方向直行左转右转小汽车54015660公交车34106南方向小汽车1805830公交车2175南方向小汽车1547436公交车24106表1府前西街-新顺南北大街西方向直行左转右转小汽车52764292公交车2895南方向小汽车314116124公交车25128南方向小汽车40817466公交车241012表22根据实际调查建立仿真模型2.1根据实际调查建立仿真模型图23.交叉口延误情况3.1信号配时Vissim仿真模拟在理想条件下的最大车流量方向延误情况No. 1: Travel time section(s) 1Time; Delay; Stopd; Stops; #Veh; Pers.; #Pers;VehC; All;;;;;;No.:; 1; 1; 1; 1; 1; 1;600; 72.5 86.4; 0.97; 30; 103.6; 37;Total; 72.5; 86.4; 0.97; 30; 103.6; 37;3.2计算延误的结果为运算结果与vissim仿真情况基本一致加入行人和非机动车仿真出的结果比计算结果多30秒属于正常情况No.:; 1; 1; 1; 1; 1; 1;600; 128.7; 112.5; 1.39; 41; 128.7; 41;Total; 128.7; 112.5; 1.39; 41; 128.7; 41;4对路口重新评价平均延误4.1优化信号配时与渠化设计之后的信号配时4.2平均延误No. 1: Travel time section(s) 1Time; Delay; Stopd; Stops; #Veh; Pers.; #Pers;VehC; All;;;;;;No.:; 1; 1; 1; 1; 1; 1;600; 87.0; 62.5; 1.13; 64; 89; 67;Total; 87.0; 62.5; 1.13; 64; 89; 67;。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
目录
1调查交叉口早或晚高峰相关数据 (1)
1、1调查交叉口早或晚高峰相关数据 (1)
2根据实际调查建立仿真模型 (3)
2、1根据实际调查建立仿真模型 (3)
3、交叉口延误情况 (3)
3、1信号配时 (3)
3、2计算延误的结果为 (4)
4对路口重新评价平均延误 (5)
4、1优化信号配时与渠化设计之后的信号配时 (5)
4、2平均延误 (5)
1调查交叉口早或晚高峰相关数据
1、1调查交叉口早或晚高峰相关数据
根据小组调研数据所得两个路口6个方向车流量分别为
图1
府前东街-顺通路
东方向直行左转右转小汽车540 156 60 公交车34 10 6
北方向
小汽车180 58 30 公交车21 7 5
南方向
小汽车154 74 36 公交车24 10 6
表1
府前西街-新顺南北大街
西方向直行左转右转小汽车527 64 292 公交车28 9 5
北方向
小汽车314 116 124 公交车25 12 8
南方向
小汽车408 174 66
公交车24 10 12
表2
2根据实际调查建立仿真模型2、1根据实际调查建立仿真模型
图2
3、交叉口延误情况
3、1信号配时
Vissim仿真模拟在理想条件下的最大车流量方向延误情况
No、 1: Travel time section(s) 1
Time; Delay; Stopd; Stops; #Veh; Pers、; #Pers;
VehC; All;;;;;;
No、:; 1; 1; 1; 1; 1; 1;
600; 72、5 86、4; 0、97; 30; 103、6; 37;
Total; 72、5; 86、4; 0、97; 30; 103、6; 37;
3、2计算延误的结果为
运算结果与
vissim仿真情况基本一致
加入行人与非机动车仿真出的结果比计算结果多30秒属于正常情况No、:; 1; 1; 1; 1; 1; 1;
600; 128、7; 112、5; 1、39; 41; 128、7; 41;
Total; 128、7; 112、5; 1、39; 41; 128、7; 41;
4对路口重新评价平均延误
4、1优化信号配时与渠化设计之后的信号配时
4、2平均延误
No、 1: Travel time section(s) 1
Time; Delay; Stopd; Stops; #Veh; Pers、; #Pers;
VehC; All;;;;;;
No、:; 1; 1; 1; 1; 1; 1;
600; 87、0; 62、5; 1、13; 64; 89; 67;
Total; 87、0; 62、5; 1、13; 64; 89; 67;。
