.1施工准备
（1）施工现场测量
根据规划设计要求，对线路的走向及引火点，进行定位放线，按照《电气装置安装工程电缆线路施工及验收规范》要求进行埋设点定位。
（2）“三通一平”准备
按照线路总体布置的要求，做好路通、水通、电通和场地平整。
（3）材料准备
根据供电线路敷设材料需用量计划，确定来源，与供应商签订供应合同，做好材料前期准备工作。
（4）机械设备准备
根据工程实际需要，对为线路敷设服务的机械设备安排好，进行按计划调用。
2.9.2沟槽开挖
沟槽采用挖掘机开挖，确保沟槽开挖符合设计要求。
2.9.3地埋线敷设
（1）地埋线采用符合设计图纸的地埋电缆。
（1）待电缆沟开挖完成后，清除电缆沟等处的临时设施、杂物等。
（2）检查埋件是否牢固，是否符合设计图纸。
（3）检查地埋线型号、电压、规格是否符合设计图纸。
（4）敷设前按设计和实际路径算出每根电缆的长度，合理安排每盘电缆。
电缆滚动应按盘上所标箭头方向滚动，防止电缆松脱而互相绞在一起，线盘滚到预定位置
后，用千斤顶将线盘顶起架在放线架上，线盘距地面50-100mm，能自由转动，架设采用人工牵引敷设。
转弯处设专人保护，电缆的最小弯曲半径应符合规定。
2.9.4土方回填
电缆敷设完毕，检查合格后，采用人工进行地埋线沟的土方回填。
地埋电缆施工方案(3篇)
第1篇一、工程概况本工程为某地区电力电缆铺设项目，旨在提高该地区电力供应能力，满足日益增长的电力需求。
工程地点位于我国某城市，施工总长度约为10公里。
电缆类型为高压电缆，额定电压为110kV。
电缆敷设方式为地埋，沿线地形复杂，包括城市道路、农田、河流等。
二、施工准备1. 组织准备（1）成立项目组，明确项目经理、技术负责人、施工负责人等人员职责。
（2）组织施工队伍，进行人员培训，确保施工人员具备相应的专业技能和操作能力。
（3）制定施工计划，明确施工进度、质量、安全等要求。
2. 技术准备（1）根据设计图纸和相关规范，编制施工方案。
（2）进行现场勘查，了解沿线地形、地质、环境等情况。
（3）选择合适的电缆、电缆附件、电缆保护管等材料。
（4）制定施工质量控制措施，确保施工质量。
3. 物资准备（1）电缆、电缆附件、电缆保护管等材料。
（2）施工机械设备，如挖掘机、电缆敷设机、电缆测试仪等。
（3）施工工具，如电缆剥皮机、电缆接头机、电缆剥皮刀等。
4. 安全准备（1）制定安全施工方案，明确安全措施。
（2）进行安全培训，提高施工人员的安全意识。
（3）配备必要的安全防护用品，如安全帽、安全带、防尘口罩等。
三、施工工艺1. 施工流程（1）施工准备：包括组织、技术、物资、安全等方面的准备工作。
（2）测量放线：根据设计图纸和现场实际情况，进行测量放线。
（3）电缆敷设：按照设计要求，进行电缆敷设。
（4）电缆连接：进行电缆接头制作和连接。
（5）电缆保护：进行电缆保护管安装和电缆保护。
（6）电缆测试：进行电缆绝缘电阻、接地电阻等测试。
（7）验收交付：完成施工任务后，进行验收交付。
2. 施工要点（1）测量放线：确保测量精度，按照设计要求进行放线。
（2）电缆敷设：按照电缆敷设规范，保证电缆敷设质量。
（3）电缆连接：严格按照电缆接头制作和连接规范进行操作。
（4）电缆保护：确保电缆保护管安装牢固，电缆保护措施到位。
（5）电缆测试：严格按照电缆测试规范进行测试，确保电缆质量。

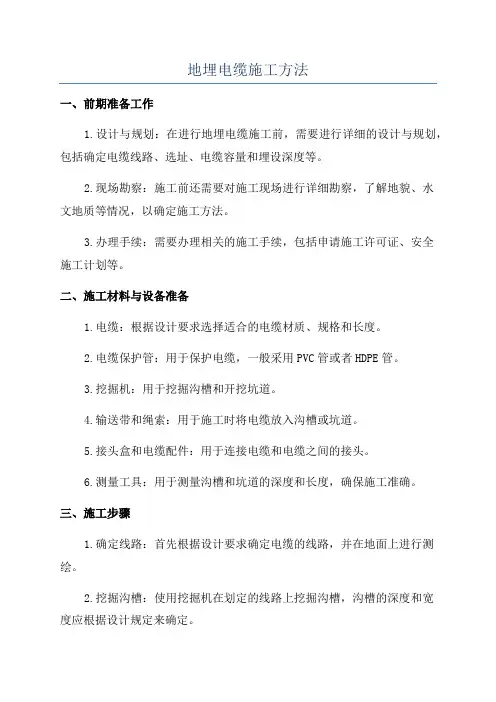

地埋电缆施工方法
地埋电缆施工方法一、前期准备工作1.设计与规划：在进行地埋电缆施工前，需要进行详细的设计与规划，包括确定电缆线路、选址、电缆容量和埋设深度等。
2.现场勘察：施工前还需要对施工现场进行详细勘察，了解地貌、水文地质等情况，以确定施工方法。
3.办理手续：需要办理相关的施工手续，包括申请施工许可证、安全施工计划等。
二、施工材料与设备准备1.电缆：根据设计要求选择适合的电缆材质、规格和长度。
2.电缆保护管：用于保护电缆，一般采用PVC管或者HDPE管。
3.挖掘机：用于挖掘沟槽和开挖坑道。
4.输送带和绳索：用于施工时将电缆放入沟槽或坑道。
5.接头盒和电缆配件：用于连接电缆和电缆之间的接头。
6.测量工具：用于测量沟槽和坑道的深度和长度，确保施工准确。
三、施工步骤1.确定线路：首先根据设计要求确定电缆的线路，并在地面上进行测绘。
2.挖掘沟槽：使用挖掘机在划定的线路上挖掘沟槽，沟槽的深度和宽度应根据设计规定来确定。
3.铺设保护管：将电缆保护管放入挖掘好的沟槽中，保护管的材料和规格应根据设计要求选择。
4.安装电缆：将电缆放入保护管中，可以使用输送带或绳索进行导入。
5.连接电缆：在需要连接的地方安装电缆配件和接头盒，连接电缆。
6.填充土壤：在电缆放置完毕后，将填充土壤挖掘好的沟槽填满，确保电缆的安全。
7.封闭沟槽：在土壤填充完毕后，使用挖掘机进行压实，确保沟槽平整。
8.测试和验收：完成施工后，对电缆进行测试，确保电缆的正常功能，并接受相关部门的验收。
四、施工注意事项1.安全第一：在进行地埋电缆施工时，要时刻注意安全，必要时设置警告标志，保护周围行人和车辆。
2.施工现场清理：每天施工结束后，要对施工现场进行清理工作，避免杂物堵塞沟槽。
3.施工记录：施工过程中要做好施工记录，包括施工时间、施工人员、使用材料等信息。
4.验收标准：在施工结束后，要按照相关的验收标准进行验收。
只有达到标准的电缆施工，才能交付使用。
总结地埋电缆施工方法总体上可以分为前期准备、施工材料与设备准备、施工步骤以及施工注意事项四个方面。
地埋电缆敷设施工方案
地埋电缆敷设施工方案1. 引言地埋电缆是一种常用的电力传输方式，其敷设能够提供更加美观、安全、可靠的电力供应。
该方案旨在说明地埋电缆敷设的施工流程、注意事项和技术要求，以确保敷设工程顺利完成。
2. 施工流程2.1 地勘和测量在进行地埋电缆敷设之前，首先需要进行地勘和测量工作。
地勘工作主要包括地质条件、地下设施以及周围环境的调查，并确定电缆的敷设路线。
测量工作则包括测量敷设线路的距离、高差以及地下管道的位置，以便制定敷设方案。
2.2 材料采购根据敷设方案确定所需的材料清单，并进行采购工作。
主要包括电缆、电缆保护管、连接器、接地设备等。
2.3 敷设准备敷设前需要对施工现场进行准备工作，主要包括清理路面、挖掘沟槽以及临时设施的搭建等。
2.4 敷设工作2.4.1 掘槽根据敷设方案，在路面上挖掘合适大小的沟槽，确保沟槽的宽度能够容纳电缆保护管，并且保证沟槽的平整和坡度。
2.4.2 布管将电缆保护管放置在挖掘的沟槽中，并确保保护管的连接紧密可靠。
2.4.3 穿线将电缆通过电缆保护管进行穿线，根据敷设方案的要求进行固定和保护。
2.4.4 封管将电缆保护管进行封闭，确保电缆安全地埋藏在地下。
2.4.5 连接和测试将敷设的电缆与电力设备进行连接，并进行相关的测试工作，确保电力供应的正常。
2.5 敷设验收在敷设工作完成后，进行敷设工程的验收工作。
主要包括对电缆的外观和连接的检查，以及相关的电力测试和性能评估。
3. 注意事项3.1 安全施工地埋电缆敷设涉及到高压电力设备，因此在施工过程中必须要严格遵守相关的安全规范，确保工人的人身安全。
3.2 防水防腐地下环境潮湿，容易对电缆产生损坏。
因此在敷设过程中，需要采取有效措施对电缆和连接器进行防水和防腐处理。
3.3 良好的施工质量电缆的敷设质量直接关系到电力供应的可靠性。
因此在敷设过程中，要严格按照施工方案执行，保证敷设质量。
4. 技术要求4.1 电缆电缆应符合国家标准的要求，具有良好的电气性能和耐久性。

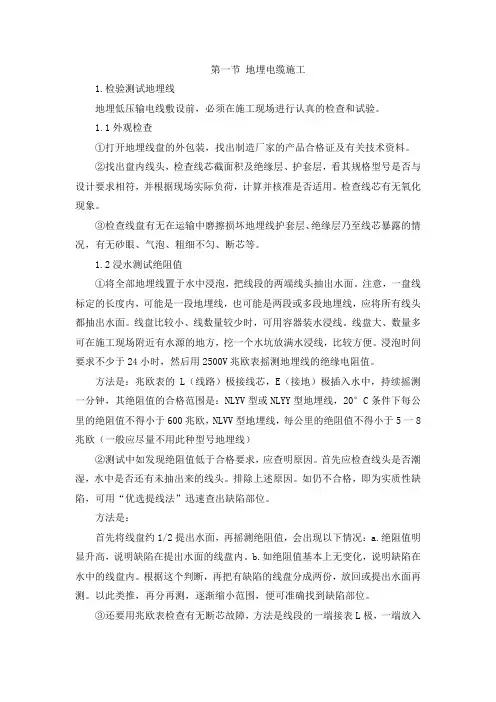

地埋电缆施工方案(完美格式)
第一节地埋电缆施工1.检验测试地埋线地埋低压输电线敷设前，必须在施工现场进行认真的检查和试验。
1.1外观检查①打开地埋线盘的外包装，找出制造厂家的产品合格证及有关技术资料。
②找出盘内线头，检查线芯截面积及绝缘层、护套层，看其规格型号是否与设计要求相符，并根据现场实际负荷，计算并核准是否适用。
检查线芯有无氧化现象。
③检查线盘有无在运输中磨擦损坏地埋线护套层、绝缘层乃至线芯暴露的情况，有无砂眼、气泡、粗细不匀、断芯等。
1.2浸水测试绝阻值①将全部地埋线置于水中浸泡，把线段的两端线头抽出水面。
注意，一盘线标定的长度内，可能是一段地埋线，也可能是两段或多段地埋线，应将所有线头都抽出水面。
线盘比较小、线数量较少时，可用容器装水浸线。
线盘大、数量多可在施工现场附近有水源的地方，挖一个水坑放满水浸线，比较方便。
浸泡时间要求不少于24小时，然后用2500V兆欧表摇测地埋线的绝缘电阻值。
方法是：兆欧表的L（线路）极接线芯，E（接地）极插入水中，持续摇测一分钟，其绝阻值的合格范围是：NLYV型或NLYY型地埋线，20°C条件下每公里的绝阻值不得小于600兆欧，NLVV型地埋线，每公里的绝阻值不得小于5一8兆欧（一般应尽量不用此种型号地埋线）②测试中如发现绝阻值低于合格要求，应查明原因。
首先应检查线头是否潮湿，水中是否还有未抽出来的线头。
排除上述原因。
如仍不合格，即为实质性缺陷，可用“优选提线法”迅速查出缺陷部位。
方法是：首先将线盘约1/2提出水面，再摇测绝阻值，会出现以下情况：a.绝阻值明显升高，说明缺陷在提出水面的线盘内。
b.如绝阻值基本上无变化，说明缺陷在水中的线盘内。
根据这个判断，再把有缺陷的线盘分成两份，放回或提出水面再测。
以此类推，再分再测，逐渐缩小范围，便可准确找到缺陷部位。
③还要用兆欧表检查有无断芯故障，方法是线段的一端接表L极，一端放入水中，表的E极也放入水中，轻旋手柄，如表针不回零，说明地埋线有断芯故障。
地埋电缆施工方法
地埋电缆施工方法地埋电缆施工方法一、测量放线为了保证施工质量，需要进行测量控制。
针对本工程的特点，现场建立平面控制系统，以便在整个施工期间针对其他工程项目的施工进行测量控制。
平面放线根据工程的起点、终点、导线桩和转折点的设计坐标，首先在工程的起点、导线桩、终点和转折点均已打桩核定后，再进行中心线和转角测量。
中心线测量时，应每隔20～30m打一中心桩，中心桩的间距应统一，以便于统计距离和施工取材。
然后根据工程规定需要的宽容用白灰撒出开挖线。
在复测和定位时，要根据监理的现场交桩和书面材料进行，如发现有超出容许范围的误差，要及时报告甲方复测、纠正，在重新交桩后，施工方应再次按上述程序上报，直至准确无误，甲方认定为止。
最后，在工程施工结束后，进行竣工测量，包括平面测量和平面控制系统的复核。
二、地埋线路施工方法地埋线路大部分为隐蔽工程，抓好线路的敷设工作，是确保地下电网安全运行的重要关键。
在开沟方面，采用小型挖掘机和开槽机进行开挖，为保证沟直省线，使用“连桩法”。
即先在地面测量放样，在确定的路径上将一个直线段划分为一个区，三点成一线，每10～20m立一个小木桩。
开沟时先不拔桩，待沟基本成型后，前后照应，没有弯曲后再拔桩。
挖沟深度一般要求在冻土层以下，不得小于0.7m，上口宽度为0.4m，沟底宽度为0.3m，沟底要求平整、硬杂物要清理干净。
当地面出现高差时，应挖成平滑斜坡，上下成圆弧形，以免电线弯曲过大。
在放线方面，需要严格检查地沟质量、测试地埋线，放线过程中不得损伤地埋线。
放线者要随时注意检查导线有无缺陷，要一边放，一边用手摸，眼睛注意看。
对于有粗细不匀、护套层损坏等缺陷的地埋线，在浸水测试时不容易测出，而在放线过程中认真检查可以发现。
放线过程中，发现机械损伤、芯线断股、接头等应立即加上明显标志，并在填土前及时处理。
放线时严禁在地面上拖线前进，防止打卷、扭折、交叉、拧绞或继续损伤。
应根据线路距离，选放线长度与之相适应的导线，尽量避免出现接头。

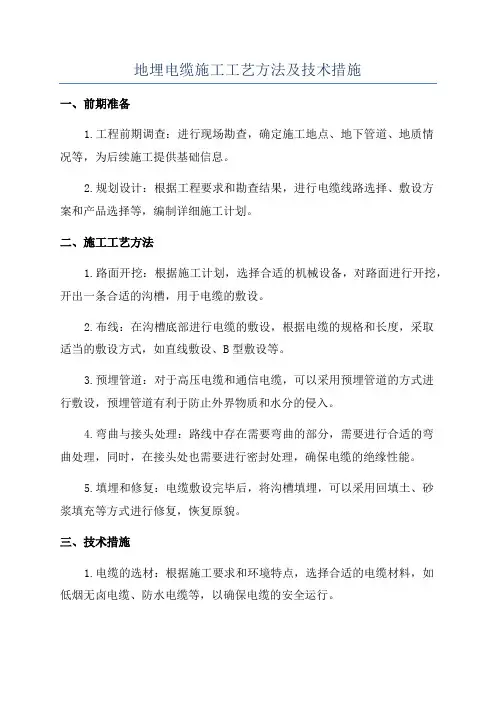

地埋电缆施工工艺方法及技术措施
地埋电缆施工工艺方法及技术措施一、前期准备1.工程前期调查：进行现场勘查，确定施工地点、地下管道、地质情况等，为后续施工提供基础信息。
2.规划设计：根据工程要求和勘查结果，进行电缆线路选择、敷设方案和产品选择等，编制详细施工计划。
二、施工工艺方法1.路面开挖：根据施工计划，选择合适的机械设备，对路面进行开挖，开出一条合适的沟槽，用于电缆的敷设。
2.布线：在沟槽底部进行电缆的敷设，根据电缆的规格和长度，采取适当的敷设方式，如直线敷设、B型敷设等。
3.预埋管道：对于高压电缆和通信电缆，可以采用预埋管道的方式进行敷设，预埋管道有利于防止外界物质和水分的侵入。
4.弯曲与接头处理：路线中存在需要弯曲的部分，需要进行合适的弯曲处理，同时，在接头处也需要进行密封处理，确保电缆的绝缘性能。
5.填埋和修复：电缆敷设完毕后，将沟槽填埋，可以采用回填土、砂浆填充等方式进行修复，恢复原貌。
三、技术措施1.电缆的选材：根据施工要求和环境特点，选择合适的电缆材料，如低烟无卤电缆、防水电缆等，以确保电缆的安全运行。
2.电缆的敷设深度：电缆敷设深度应符合设计要求和规范要求，一般情况下，电缆敷设深度应大于0.8米。
3.电缆保护措施：对于易受损的电缆，可以采取保护措施，如加装导线套管、导管、护套等，保护电缆避免受到外界物质和机械损坏。
4.接地措施：对于高压电缆和设备，需要采取良好的接地措施，以确保人身安全和设备正常运行。
5.施工过程的监控和检查：在施工过程中，需要进行实时监控和检查，检查施工质量、电缆绝缘性能等，以及时解决施工中的问题，确保施工质量。
6.施工中的安全措施：施工现场需要设置警示标志，合理划定施工区域，采取安全防护措施，确保施工现场的安全。
综上所述，地埋电缆施工需要进行前期准备、施工工艺方法和技术措施等一系列措施，以确保电缆的安全敷设和正常运行。
只有按照规范要求进行施工，才能保证施工质量，减少故障发生的可能性。
地埋电缆施工方案
地埋电缆施工方案1. 引言地埋电缆施工是一项重要的基础设施建设工程，广泛应用于城市建设、通信网络、电力系统等领域。
本文将介绍地埋电缆施工的一般流程、操作规范和安全注意事项。
2. 施工准备在开始地埋电缆施工之前，需要进行一系列的准备工作，包括： - 设计施工方案：根据实际情况和工程要求，制定符合规范的施工方案。
- 准备材料和设备：根据施工方案，准备所需的电缆、绝缘材料、接头、电缆敷设工具等。
- 进行勘测和测量：对敷设线路进行勘测和测量，确保施工过程中的电缆敷设质量。
3. 施工流程地埋电缆施工一般包括以下几个步骤：3.1 挖掘沟槽首先，需要根据设计要求，在敷设线路的位置挖掘出合适宽度和深度的沟槽。
挖掘过程中需要注意以下事项： - 沟槽宽度应根据电缆的规格和敷设要求进行合理设计，保证电缆可以安装进沟槽内。
- 沟槽深度应足够以确保电缆的稳定性和安全性，同时考虑到道路或场地的保持平整。
3.2 铺设电缆在挖掘好的沟槽中，将电缆按照设计方案进行敷设。
敷设电缆时需要注意以下几点： - 电缆应保持一定的弯曲半径，避免电缆损坏或导致电力损失。
- 当需要进行弯曲或转角时，应使用合适的电缆弯曲接头或转角接头来连接电缆。
- 在电缆的连接点处，应安装合适的电缆接头，保证电缆的良好连接。
3.3 进行封闭和填埋完成电缆的敷设后，需要进行封闭和填埋工作，确保电缆的安全和防护。
具体步骤如下： - 在电缆敷设完毕后，应使用绝缘材料对电缆进行良好的绝缘保护，避免外界环境对电缆的影响。
- 在封闭的基础上，使用合适的填埋材料将沟槽填满，并进行均匀的压实，确保地面平整。
4. 安全注意事项在地埋电缆施工过程中，安全是至关重要的。
以下是一些需要注意的安全事项：- 施工人员应具备相关的电缆施工经验，并接受过专业培训。
- 在挖掘沟槽时，应注意防止坍塌和人员伤害，采取适当的支护措施。
- 在敷设电缆时，应严格遵守电缆的弯曲半径和安装要求，避免电缆的破损。
地埋电缆施工方案
地埋电缆施工方案一、概述地埋电缆施工是指将电力电缆埋设在地下的一种施工方式，它具有保护电缆、提高可靠性、美化环境等诸多优点。
本文将就地埋电缆施工方案进行详细的介绍和分析。
二、施工前准备1. 规划和设计在进行地埋电缆施工前，首先要制定一个合理的规划和设计方案。
根据电缆类型、长度、负荷等因素，确定电缆的敷设路径和深度。
同时，还要注意与其他地下管道（如自来水管、煤气管等）的交叉和干扰问题，以免造成不必要的损坏或事故。
2. 环境检查和清理在施工前，要对敷设电缆的区域进行环境检查和清理。
清除地表上的障碍物，保证施工安全。
同时，还要对地下管道进行勘察，了解地下情况，确保施工过程中不会影响到其他地下设施。
3. 材料采购和准备根据施工方案的要求，采购符合标准的电缆和施工材料。
材料的选择要符合相关的规范和标准，以保证施工质量和电缆的可靠性。
三、施工流程1. 挖掘沟槽根据设计方案，使用挖掘机等机械设备挖掘沟槽。
沟槽的宽度和深度要符合设计要求，同时要确保沟槽内壁光滑，避免对电缆造成损坏。
2. 敷设电缆在挖掘好的沟槽中，进行电缆的敷设工作。
电缆敷设时要注意避开其他地下设施，以免损坏或干扰。
电缆应按照设计规定的深度埋设，并且要注意保护电缆的外皮和绝缘层，以确保电缆的安全和可靠性。
3. 固定和填埋在敷设完成后，需要对电缆进行固定和填埋工作。
使用专用的电缆夹具将电缆固定在沟槽中，避免在使用过程中产生摩擦和振动。
然后，使用填土进行填埋，保护电缆不受外界力的作用和损坏。
四、施工安全措施1. 安全防护在进行地埋电缆施工时，要穿戴好相应的防护设备，包括安全帽、防护鞋、手套等。
同时，也要设立明显的警示标志，提醒周围人员注意施工区域，并采取必要的隔离措施，确保施工过程的安全。
2. 管理与监控施工过程中要严格遵守相关的管理规定和操作规程，确保施工的安全和质量。
同时，要进行实时的监控和巡查，及时发现和解决施工过程中的安全隐患和问题。
3. 应急预案为应对施工过程中可能发生的意外事故，要制定相应的应急预案，并进行演练和培训。
低压地埋电缆施工方案及造价计算规则
低压地埋电缆施工方案及造价计算规则1、低压电缆敷设施工准备1、所采用的器材、材料应符合同家现行技术标准的规定，并应有产品合格证。
2、检查电缆:电缆不应有折叠、断裂及破损等缺陷，绝缘层表而应平整光滑、色泽均匀，绝缘层厚度应符合规定。
绝缘层应挤包紧密，且易剥离.电缆端部应有密封措施。
3、金具表面应光洁、无裂纹、毛刺、飞边、砂眼、气泡等缺陷,镀锌良好，镀锌层无剥落，锈蚀现象。
4、螺栓:螺栓表面不应有裂纹、砂眼、锌皮剥落及锈蚀现象。
螺杆与螺母的配合应良好。
5、主要机器具;放线架、穿线器、活扳手、压线钳、手锤、钢锯、铁线、大小尼龙绳、等2、作业条件:1、挖电缆沟:电缆沟深度 70cm 宽 50cm。
2、电缆敷设方法:方案 1;使用穿管法，沟底浇筑 10cm 混凝土垫层，并排铺设两根穿电缆波纹管一备一用，穿电缆波纹管铺设完毕后浇筑 25cm 混凝土保护层，放线时通过其它线路的越线保护措施设置完毕。
方案 2:直埋法，电缆沟挖好后沟底铺细土，将电缆敷设后用细土覆盖3、电缆:方案1;铝芯电缆采用 YJLV22 120 电缆217 米、YJLV2295 电缆350米YJLV22C35电缆130 米方案2;铜芯电缆采用YJV22 95 电缆 217 米、YJV2270 电缆 350米YJV22女25电缆130米3、操作工艺工艺流程:放电缆接线端子压接室外低压电缆分接箱安装--低压搭火()放电缆:将电缆运到放线首端，用放线架架好线轴，将穿管器沿波纹管穿至放线首端，再将电缆与穿管器连接牢固，经行放电缆; 放电缆过程中，应对电缆进行外观检查，不应发生磨伤、扭曲、等现象不应损伤电缆线的绝缘层。
(2) 接线端子压接: 将接线端子与电缆头压接，压接应牢固美观，(3)室外低压电缆分接箱安装:安装应满足相关的保护接地要求。
室外低压电缆分接箱应选用充分考虑非正常情况下由于导电物体进入箱体可能发生的触电事故，并采取措施预防，室外低压电缆分接箱的安装应牢固可靠。
地埋线施工方案
地埋线施工方案一、施工概况地埋线施工是指在地下将电缆、电线等电气设施进行布设的一种施工方式。
本文档将介绍地埋线施工的过程、注意事项以及相关设备的选择。
二、施工过程地埋线施工的主要步骤包括规划设计、施工准备、铺设电缆、接线、测试验收等。
2.1 规划设计在进行地埋线施工之前，需要进行规划设计工作。
首先要确定电缆线路的走向和长度，以及施工过程中可能遇到的障碍物。
规划设计需要考虑地下管道、地铁、电缆通道、道路等因素，并与相关部门沟通，确保施工符合相关规范和标准。
2.2 施工准备进行地埋线施工前，需要进行一系列的施工准备工作。
包括材料准备、施工人员的培训和安全意识的培养，以及相关设备和工具的检查和调试。
同时，要确保施工现场的安全，设置相关的防护措施。
2.3 铺设电缆铺设电缆是地埋线施工的核心步骤之一。
在铺设电缆前，需确认施工区域地下是否存在地下管道、电力线路等，以避免损坏其他设施。
在铺设电缆时，要注意电缆的弯曲半径，避免过大的弯曲导致电缆损坏。
此外，还要根据规划设计确定的走向进行电缆的敷设。
2.4 接线完成电缆的铺设后，需要进行接线工作。
接线过程中，要确保电缆的正确接入，以及接线的牢固可靠。
接线点应采用专业的接线盒，并采取防水、防尘等措施，以确保电力传输的安全可靠性。
2.5 测试验收在完成电缆的接线后，需要进行测试验收工作。
主要包括电阻测试、绝缘测试、电压测试等。
测试验收工作的目的是确保电缆的质量和接线的正确性，以及相关设备的安全运行。
三、施工注意事项3.1 安全防护地埋线施工过程中，安全是首要考虑的因素。
施工人员需要穿戴符合要求的安全装备，并遵守安全操作规程。
施工现场应设置明显的安全警示标志，并配备相应的消防设备和急救药品。
3.2 环境保护地埋线施工过程中，要注意保护施工现场周边的环境。
在施工现场产生的废弃物和垃圾应妥善处理，避免对环境造成污染。
同时，在施工过程中要注意节约能源，避免不必要的资源浪费。
3.3 施工质量控制地埋线施工的质量直接关系到后续的使用效果和设备的稳定运行。
