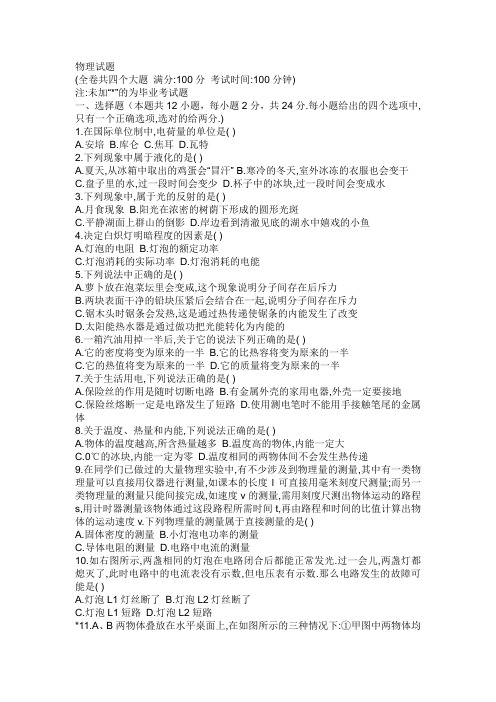

09年中考物理电路和电阻测量考试题
物理试题(全卷共四个大题满分:100分考试时间:100分钟)注:未加“*”的为毕业考试题一、选择题（本题共12小题，每小题2分，共24分.每小题给出的四个选项中,只有一个正确选项,选对的给两分.)1.在国际单位制中,电荷量的单位是( )A.安培B.库仑C.焦耳D.瓦特2.下列现象中属于液化的是( )A.夏天,从冰箱中取出的鸡蛋会“冒汗”B.寒冷的冬天,室外冰冻的衣服也会变干C.盘子里的水,过一段时间会变少D.杯子中的冰块,过一段时间会变成水3.下列现象中,属于光的反射的是( )A.月食现象B.阳光在浓密的树荫下形成的圆形光斑C.平静湖面上群山的倒影D.岸边看到清澈见底的湖水中嬉戏的小鱼4.决定白炽灯明暗程度的因素是( )A.灯泡的电阻B.灯泡的额定功率C.灯泡消耗的实际功率D.灯泡消耗的电能5.下列说法中正确的是( )A.萝卜放在泡菜坛里会变咸,这个现象说明分子间存在后斥力B.两块表面干净的铅块压紧后会结合在一起,说明分子间存在斥力C.锯木头时锯条会发热,这是通过热传递使锯条的内能发生了改变D.太阳能热水器是通过做功把光能转化为内能的6.一箱汽油用掉一半后,关于它的说法下列正确的是( )A.它的密度将变为原来的一半B.它的比热容将变为原来的一半C.它的热值将变为原来的一半D.它的质量将变为原来的一半7.关于生活用电,下列说法正确的是( )A.保险丝的作用是随时切断电路B.有金属外壳的家用电器,外壳一定要接地C.保险丝熔断一定是电路发生了短路D.使用测电笔时不能用手接触笔尾的金属体8.关于温度、热量和内能,下列说法正确的是( )A.物体的温度越高,所含热量越多B.温度高的物体,内能一定大C.0℃的冰块,内能一定为零D.温度相同的两物体间不会发生热传递9.在同学们已做过的大量物理实验中,有不少涉及到物理量的测量,其中有一类物理量可以直接用仪器进行测量,如课本的长度l可直接用毫米刻度尺测量;而另一类物理量的测量只能间接完成,如速度v的测量,需用刻度尺测出物体运动的路程s,用计时器测量该物体通过这段路程所需时间t,再由路程和时间的比值计算出物体的运动速度v.下列物理量的测量属于直接测量的是( )A.固体密度的测量B.小灯泡电功率的测量C.导体电阻的测量D.电路中电流的测量10.如右图所示,两盏相同的灯泡在电路闭合后都能正常发光.过一会儿,两盏灯都熄灭了,此时电路中的电流表没有示数,但电压表有示数.那么电路发生的故障可能是( )A.灯泡L1灯丝断了B.灯泡L2灯丝断了C.灯泡L1短路D.灯泡L2短路*11.A、B两物体叠放在水平桌面上,在如图所示的三种情况下:①甲图中两物体均处于静止状态;②乙图中水平恒力F作用在B物体上,使A、B一起以2m/s的速度做匀速直线运动;③丙图中水平恒力F作用在B物体上,使A、B一起以20m/s 的速度做匀速直线运动.比较上述三种情况下物体A在水平方向的受力情况,以下说法中正确的是( )A.三种情况下,A在水平方向都不受力B.三种情况下,A在水平方向都受力且受力相同C.①中A在水平方向不受力,②、③中A在水平方向上都受力但受力不同D.①中A在水平方向不受力,②、③中A在水平方向上都受力且受力相同*12.如图所示是一种自动测定油箱内油面高度的装置,R是滑动变阻器,它的金属滑片是杠杆的一端,且由定位挡板限制只能在电阻上滑动.从测量表(由电流表改装而成)指针所指的刻度,就可以知道油箱内油面的高度h.已知电流增大时,电流表指针向右偏转,则( )A.油面下降时,电流表指针向右偏转B.油量表的零刻度线一定与电流表原零刻度线重合C.油量表的刻度值从左往右是逐渐增大的D.油箱内的油越少,流过电流表的电流越大二、填空、作图题(每空1分,共22分)13.同学们列纵队参加升旗仪式时,如果你站在最后,当你看到自己前面的那个同学挡住了前方所有的同学,纵队就列直了,这可以用光的______________来解释.14.家用电饭煲是利用电流的________效应制成的.铭牌上标示的电功率越大的电饭煲,其电阻值越__________.15.天平主要应用了物理学中的________________原理;酒精测试计是根据液体_____________的性质制成的.16.滑动变阻器是通过改变电阻丝接入电路的__________来改变接入电路的电阻值,从而改变电路中的电流.一个标有“10Ω 2A”的滑动变阻器,它的阻值变化范围是__________Ω.17.与毛皮摩擦后的硬橡胶棒带负电荷,说明在摩擦的过程中,毛皮__________电子.(选填“得到”或“失去”)18.小刚为了研究热传递过程中,温度变化与时间的关系,他将装有热奶的奶瓶放入室温的水中,如图(A)所示.小刚每隔一定的时间记录一次水温.作出了图(B)所示的图像.请你根据图像判断,大约经过__________min,热奶和水达到热平衡,此时的水温约为__________℃.19.一个导体两端的电压为4V时,通过它的电流为0.5A,该导体的电阻为__________Ω;当这个导体两端不加电压时,该导体的电阻为__________Ω. 20.有一个电铃,它的电阻是10Ω,额定电压为6V,现只有一个电压为9V的电源,为使电铃正常工作,应给它__________(选填“串”或“并”）联一个阻值为__________Ω的电阻.21.当小玲在观察阳光通过甲、乙两个眼镜在地面上形成的光斑时,发现两个眼镜形成的光斑情况不同.阳光通过眼镜甲形成的光斑中间较四周亮,而阳光通过眼镜乙形成的光斑中间较四周暗,由此可判断眼镜甲是________透镜,眼镜乙是__________透镜.22.如图甲、乙所示的两个演示实验中,演示磁场对电流作用的是__________;演示电磁感应现象的是__________.23.右图所示为描述地磁场磁感线的分布图,请在图中用箭头标出ab这条磁感线的方向.*24.一辆汽车在平直的高速公路上由静止开始加速,最后做匀速直线运动.请你参照下面的示例,根据这个过程中的现象,说出用到的三个相应的物理知识.示例:汽车匀速运动时,牵引力等于阻力.(1)________________________________________________.(2)________________________________________________.(3)________________________________________________.三、实验探究题(22分)25.(1)(4分)按下列要求回答问题,并把答案填在横线上.a.图(A)所示电阻箱的读数为__________Ω.b.图(B)所示的实验中,测得石块的体积为__________cm3.(2)(2分)根据下面左图中所示测电阻的电路图,用笔画线代表导线连接右图中未完成的实物边线图.26.(6分)如图所示,在“探究运动和力的关系”的实验中,让小车每次从斜面顶端处由静止滑下,改变水平面的粗糙程度,测量小车在水平面上滑行的距离.结果记录在下表中.接触面小车受到的摩擦力大小小车运动的距离s (单位:cm)毛巾大18.30棉布较大26.83木板小(1)第三次实验中,小车在水平木板上滑行时的停止位置如图所示,读出小车在木板上滑行的距离并填在表中相应空格处.(2)分析表中内容可知:平面越光滑,小车受到的摩擦力越__________,小车前进的距离就越__________.(3)根据实验结果推理可得:若接触面完全光滑,即水平方向不受外力作用,轨道足够长,小车将一直做__________运动.可见,力不是使物体运动的原因,力是改变物体__________的原因.*27.(10分)利用如图所示的电路,测定一个电热器R0(R0的阻值未知,额定电压已知为U0)的额定功率P0,图中R为滑动变阻器,R’为电阻箱,图中所有仪器都能保证实验正常进行.开始实验前,三个开关S、S1、S2均处于断开状态.(1)开关S闭合之前,滑动变阻器R的滑片P应位于变阻器的__________端.(选填“左”或“右”)(2)根据公式P0=U0I0,王强同学设计了如下的实验步骤:A.闭合开关S.B.闭合开关S2,调节电阻箱R'的旋盘,当电流表示数与电阻箱示数的乘积等于U0时,停止R'的调节.C.断开开关S2,闭合开关S1,记下此时电流表的示数I0,即可得P0=U0I0.实际上王强同学设计的实验步骤是错误的!他的错误是_____________________.(3)请你将正确实验所必需的步骤,按合理的顺序写在后面的横线上:A.闭合开关S.B.先闭合开关S1,__________________________________________________________________________________________________________________ ______.C.____________________________________________________________ ____________________________________________________________________ ______.D.用你测得的量和已知量表示额定功率P0=______________________.四、论述计算题(32分.本大题各小题要求写出必要的文字说明、解答步骤和公式,只写出最后答案的不能给分.)28.(7分)一个标有“220V 1.1kW”的电水壶,在额定电压下工作,求:(1)电水壶正常工作时通过它的电流强度.(2)电水壶的电阻.(3)通电10分钟,电水壶产生的热量.29.(7分)“五一”假期,小明一家驾车外出旅游.一路上,所学的运动学知识帮助他解决了不少实际问题.(1)经过某交通标志牌时,小明注意到了牌上的标示如图所示.小明想了想,马上就明白了这两个数据的含义:从交通标志牌到上桥距离为18km,通过这段公路时汽车的行驶速度不能超过40km/h.若小明爸爸驾车通过这段路程用时30min,则汽车的速度为多少km/h?在遵守交通规则的前提下,试计算从标志牌到上桥最快要用几分钟?(2)当汽车行至某高速公路入口处时,小明注意到这段高速公路全长180km,行驶速度要求为:最低限速60km/h,最高限速120km/h,小明看表此时正好是上午10:00,他很快算出并告诉爸爸跑完这段路程,必须在哪一段时间内到达高速公路出口处才不会违规.请你通过计算,说明小明告诉他爸爸的是哪一段时间?*30.(9分)一密度为ρ木=0.6×103kg/m3的长方体木块,长a=0.4m,宽b=0.2m,高c=0.1m.(1)当木块漂浮在水面上时,它露出水面部分的体积是多少?(2)若采用挖空的方法,把这个木块做成一只小“船”,使它能装载5.9kg的沙子而不至于沉没,木块上被挖去的部分体积至少应该有多大?(水的密度:ρ水=1.0×103kg/m3,g取10N/kg)*31.(9分)如图所示的电路中,电源电压恒定不变,灯泡L上标有“6V 3W”,定值电阻R0的阻值为8Ω,滑动变阻器R的最大阻值为120Ω,电压表的量程为0～15V.当电压表的示数为8V时,灯泡恰好正常发光,忽略温度变化对灯泡电阻的影响.求: (1)电源电压U.(2)滑动变阻器连入电路的电阻值为25Ω时,灯泡消耗的实际功率.(3)在不超过灯泡额定电压和电压表量程的情况下,滑动变阻器接入电路的电阻值的变化范围.重庆市2005年初中毕业暨高中招生统一考试物理参考答案1.B2.A3.C4.C5.A6.D7.B8.D9.D 10.B *11.A *12.C 13.直线传播原理14.热小15.等臂杠杆热胀冷缩16.长度0～10Ω 17.失去18.13 40 19.8 8 20.串5 21.凸凹22.乙甲23.(如图)*24.(1)汽车加速运动时,牵引力大于阻力(2)汽车加速过程中,重力与支持力是平衡力(3)汽车运动过程中,都要受到摩擦力25.(1)175.0 8 (2)(如图)26.(1)63.20 (2)小远(3)匀速直线运动状态*27.(1)左(2)I0并不一定是额定电流(3)B.调节滑片P,使电流表的读数为I1时,保持滑片不动.C.断开开关S1,闭合开关S2,调节电阻箱R'使电流表的示数为I1时,读出电阻箱的读数R1.D.P0=U02/R128.解:(1)I=P/U=1100W/220V=5A(2)R=U/I=220V/5A=44Ω(3)Q=Pt=1100W·600s=6.6×105J29.解:(1)V=S/t=18km/0.5h=36km/ht=S/V=18km/40km·h-1 =0.45h=27min(2)t小=S/V=180km/120km·h-1 =1.5h t大=S/V=180km/60km·h-1 =3h所以在11:30～13:00之间到达出口处就不会违规*30.解:(1)V=abc=0.4m·0.2m·0.1m=8×10-3m3V排=F浮/ρ水g=ρ木V/ρ水=0.6×103m3·8×10-3m3/1×103m3=4.8×10-3m3 V露=V-V排=8×10-3m3-4.8×10-3m3=3.2×10-3m3(2)刚好悬浮时的浮力:F浮=ρ水gV排=1×103m3·10N/kg·8×10-3m3=80N挖空后木块的重力为:G木=F浮-G沙=80N-5.9kg·10N/kg=21N挖去部分的重力为:G挖=ρ木gV-G木=0.6×103m3·10N/kg·8×10-3m3-21N=27N 挖去部分的体积为:V挖=G挖/ρ木g=27N/0.6×103m3·10N/kg=4.5×10-3m3*31.解:灯的额定电流和电阻:IL=PL/UL=3W/6V=0.5A RL=UL/IL=6V/0.5A=12Ω(1)R0上的电压为:U0=ILR0=0.5A·8Ω=4V,电源电压为:U=6V+4V+8V=18V(2)I=U/(RL+R0+R)=18V/(12Ω+8Ω+25Ω)=0.4A P=I2RL=(0.4A)2·12Ω=1.92W(3)当灯正常发光时R最小:R小=UP/IL=8V/0.5A=16Ω当电压表读数为15V时,R最大:因为串联,R大:(RL+R0)=UP':(U-UP')R大=15V÷(18V-15V)×(12Ω+8Ω)=100Ω。
2009年中考物理试题汇编全集(含答案)
2009年中考物理试题汇编全集（包含答案）资料说明：本资料汇编分为以下部分：声现象、物态变化、光现象、光的折射、物质的运动、物质的物理属性、从分子到宇宙、力、压强浮力等，总计69页。
包含答案。
一．声现象(09芜湖)11．关于声现象，下列说法中正确的是A ．声音在不同介质中的传播速度相同B ．道路旁植树可以有效地减弱噪声的传播C ．正常的人耳只能听到20Hz ～2000Hz 之间的声音D ．声源的振幅相同，人耳感觉到的声音的响度也相同答案：B(09晋江)7．下列有关声现象的说法中，正确的是 A ．声波能传递信息，也能传递能量B ．“禁止高声喧哗”中的“高”是指声音的音调高C ．只要物体在振动，我们就一定能听到声音D ．两名宇航员在太空中能直接对话 答案:A（09昆明市）11．一个同学迟到了，走到门外听到上课老师的声音，就知道正在上物理课。
他除了根据讲课内容外还可以根据声音的 来判断。
教室外面出现嘈杂的声音，关上门窗是为了在 减弱噪声。
答案：音色 传播的过程中 （09杭州）5.下列说法中正确的是 A ．只要物体振动，就一定能听到声音 B ．固体、液体、气体都能传播声音 C ．宇航员们在月球上也可以直接用口语交谈 D ．声音在固体、液体中比在空气中传播得慢些 答案：B（09济宁）4.为了探究声音的响度与振幅的关系，小明设计了如图2所示的几个实验。
你认为能够完成这个探究目的的是答案：B答案：D(09晋江)1．下列事物的相关数据，符合事实的是A ．人的正常体温约为39℃B ．光在真空中传播的速度约3×108km/s C ．某初中生的质量约为50kg D ．对人体的安全电压不高于220V用大小不同的力敲打鼓面，观察纸屑跳动的情况图2答案:C（09江苏）8．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开．这个实验是用来探究A．声音能否在真空中传播B．声音产生的原因C．音调是否与频率有关D．声音传播是否需要时间答案：B（09山东平原县）如图所示，用硬纸片把一个喇叭糊起来，做成一个“舞台”．台上小人在音乐声中翩翩起舞，这个现象说明______________________．答案：发声的物体在振动（09福州市）15．北京奥运会开幕式上声势浩大的“击缶而歌”精彩绝伦，缶声是由于缶面产生的，然后通过传播到现场观众耳朵的。
2009年全国各地中考物理试题分类汇编信息能
2009年全国各地中考物理试题分类汇编—信息能源（09丽水）. 科学家研究发现：某些材料有巨磁电阻效应，即微弱的磁场变化可以导致电阻大小的急剧变化。
根据这一原理可以制成A.能储存、释放大量电能的蓄电池B.通过微弱电流就能产生强大磁场的电磁铁C.家庭电路过载或短路时能自动熔断的保险丝D.能“读”出微弱的磁场变化并转换成电流变化的灵敏磁头答案：D图15是磁带录音机磁头工作原理图．录音机的磁带上附有一层硬磁性材料的小颗粒．录音时，动圈话筒将声音转变成强弱变化的电流，这样的电流通过录音磁头，产生了强弱变化的磁场．磁带划过磁头时，磁带上的小颗粒被强弱不同地磁化，于是记录了一连串有关磁性变化的信息．放音时，磁带贴着放音磁头运动，磁性强弱变化的磁带使磁头中产生变化的感应电流，电流经放大后使扬声器发声，便“读”出了录音带中记录的信息．（09烟台） 21．阅读上文，回答下列问题．(1)在图中标出此时录音磁头线圈中电流的方向．(2)说出录音和放音过程主要运用了哪些物理原理．(3)请你再列举一个用磁来记录信息的生活实例．答案：(1)线圈中的电流方向见图2．(2)电流的磁效应磁化电磁感应(3)磁盘、磁卡、银行卡、电话卡、信用卡等(答出1项即可)（09贵阳）．如图所示，虚线区域内的“×”为垂直纸面的磁感线，当金属框沿光滑绝缘斜面的顶端，由静止开始滑到底端时，具有的动能为Ｅ1；若将金属框换成质量相同的塑料框，其他条件不变，塑料框滑到底端时，具有的动能为E2。
请判断E1和E2的大小关系，并简要说明判断理由。
（提示：金属框是导体，有电阻）答案：⑴Ｅ1＜Ｅ2⑵因为金属框是导体，所以它在通过磁场的过程中会因切割磁感线产生感应电流，使一部分机械能转化为电能（电能又转化为内能），故Ｅ1＜Ｅ2。
（因为斜面光滑所以塑料框的机械能守恒）（09河北）．如图所示，闭合开关，通电螺线管的上端为--- 极，将滑动变阻器滑片向右滑动，弹簧将（选填“伸长”或“缩短”）。

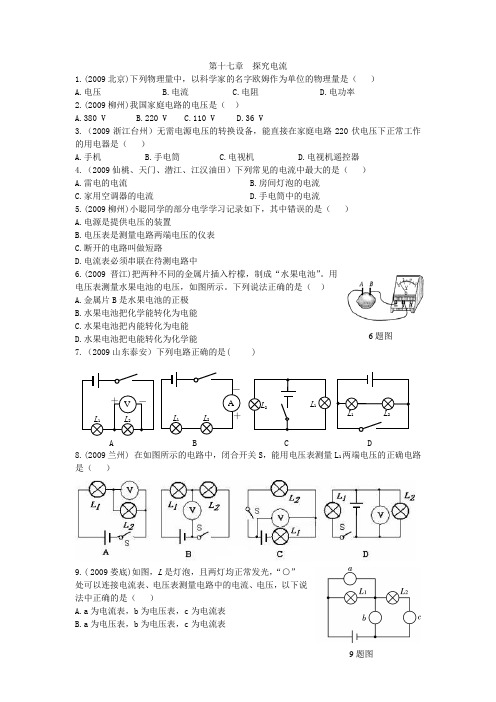

2009年全国中考物理试题分类汇编----探究电流(教科版)
第十七章 探究电流1.(2009北京)下列物理量中，以科学家的名字欧姆作为单位的物理量是（ ）A.电压B.电流C.电阻D.电功率2.(2009柳州)我国家庭电路的电压是（ ）A.380 VB.220 VC.110 VD.36 V3.（2009浙江台州）无需电源电压的转换设备，能直接在家庭电路220伏电压下正常工作的用电器是（ ）A.手机B.手电筒C.电视机D.电视机遥控器4.（2009仙桃、天门、潜江、江汉油田）下列常见的电流中最大的是（ ）A.雷电的电流B.房间灯泡的电流C.家用空调器的电流D.手电筒中的电流5.(2009柳州)小聪同学的部分电学学习记录如下，其中错误的是（ ）A.电源是提供电压的装置B.电压表是测量电路两端电压的仪表C.断开的电路叫做短路D.电流表必须串联在待测电路中6.(2009晋江)把两种不同的金属片插入柠檬，制成“水果电池”。
用电压表测量水果电池的电压，如图所示。
下列说法正确的是（ ）A.金属片B 是水果电池的正极B.水果电池把化学能转化为电能C.水果电池把内能转化为电能D.水果电池把电能转化为化学能7.（2009山东泰安）下列电路正确的是( )8.(2009兰州) 在如图所示的电路中，闭合开关S ，能用电压表测量L 1两端电压的正确电路是（ ）9.( 2009娄底)如图，L 是灯泡，且两灯均正常发光，“○”处可以连接电流表、电压表测量电路中的电流、电压，以下说法中正确的是（ ）A.a 为电流表，b 为电压表，c 为电流表B.a 为电压表，b 为电压表，c 为电流表A B C D6题图 9题图C.a 为电流表，b 为电流表，c 为电压表D.a 为电流表，b 为电流表，c 为电流表10.(2009晋江)如图是小文同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L 1亮，灯L 2不亮，这时电流表和电压表均有读数。
则故障原因可能是（ ）A.L 1断路B.L 1短路C. L 2短路D. L 2断路11.(2009兰州) 如图所示电路，电流表的量程较大，闭合开关时，发现电流表指针几乎没有偏转。

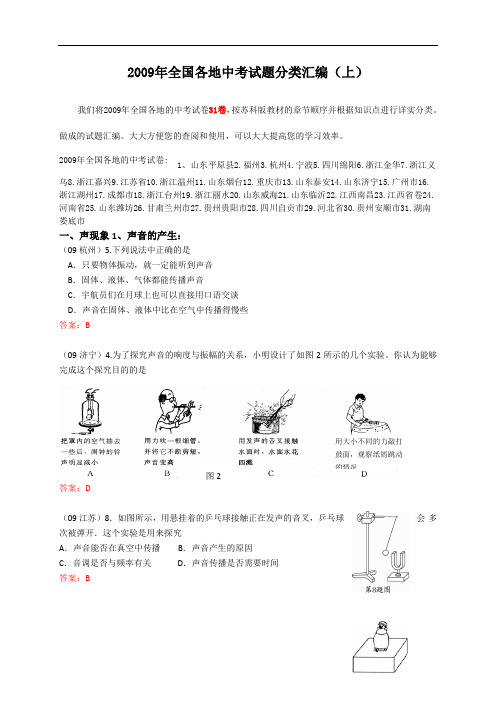

【初中物理】2009年全国各地中考物理试题分类汇编(上) 人教版
2009年全国各地中考试题分类汇编（上）我们将2009年全国各地的中考试卷31卷，按苏科版教材的章节顺序并根据知识点进行详实分类。
做成的试题汇编。
大大方便您的查阅和使用，可以大大提高您的学习效率。
2009年全国各地的中考试卷:1、山东平原县2.福州3.杭州4.宁波5.四川绵阳6.浙江金华7.浙江义乌8.浙江嘉兴9.江苏省10.浙江温州11.山东烟台12.重庆市13.山东泰安14.山东济宁15.广州市16.浙江湖州17.成都市18.浙江台州19.浙江丽水20.山东威海21.山东临沂22.江西南昌23.江西省卷24.河南省25.山东潍坊26.甘肃兰州市27.贵州贵阳市28.四川自贡市29.河北省30.贵州安顺市31.湖南娄底市一、声现象1、声音的产生：（09杭州）5.下列说法中正确的是 A ．只要物体振动，就一定能听到声音 B ．固体、液体、气体都能传播声音 C ．宇航员们在月球上也可以直接用口语交谈 D ．声音在固体、液体中比在空气中传播得慢些 答案：B（09济宁）4.为了探究声音的响度与振幅的关系，小明设计了如图2所示的几个实验。
你认为能够完成这个探究目的的是答案：B 答案：D（09江苏）8．如图所示，用悬挂着的乒乓球接触正在发声的音叉，乒乓球会多次被弹开．这个实验是用来探究A ．声音能否在真空中传播B ．声音产生的原因C ．音调是否与频率有关D ．声音传播是否需要时间 答案：B用大小不同的力敲打鼓面，观察纸屑跳动的情况图2（09山东平原县）如图所示，用硬纸片把一个喇叭糊起来，做成一个“舞台”．台上小人在音乐声中翩翩起舞，这个现象说明______________________．答案：发声的物体在振动（09福州市）15．北京奥运会开幕式上声势浩大的“击缶而歌”精彩绝伦，缶声是由于缶面产生的，然后通过传播到现场观众耳朵的。
这壮观的场面由同步通讯卫星通过波传递到全国各地。
答案：振动空气电磁（09烟台）．有些耳聋病人配有骨导式助听器就能听到声音的原理是__________________________________。

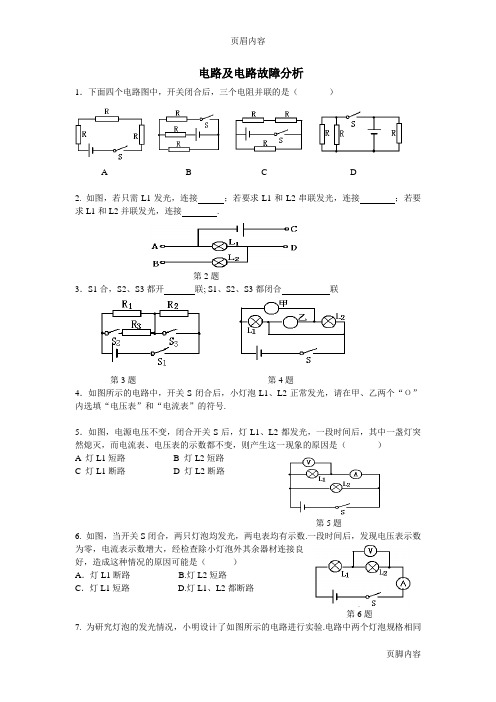

09年中考物理电路及电路故障复习题【附答案】
页眉内容电路及电路故障分析1．下面四个电路图中，开关闭合后，三个电阻并联的是（）A B C D2. 如图，若只需L1发光，连接；若要求L1和L2串联发光，连接；若要求L1和L2并联发光，连接 .第2题3．S1合，S2、S3都开联; S1、S2、S3都闭合联第3题第4题4．如图所示的电路中，开关S闭合后，小灯泡L1、L2正常发光，请在甲、乙两个“О”内选填“电压表”和“电流表”的符号.5．如图，电源电压不变，闭合开关S后，灯L1、L2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变，则产生这一现象的原因是（）A 灯L1短路B 灯L2短路C 灯L1断路D 灯L2断路第5题6. 如图，当开关S闭合，两只灯泡均发光，两电表均有示数.一段时间后，发现电压表示数为零，电流表示数增大，经检查除小灯泡外其余器材连接良好，造成这种情况的原因可能是（）A．灯L1断路 B.灯L2短路C．灯L1短路 D.灯L1、L2都断路第6题7. 为研究灯泡的发光情况，小明设计了如图所示的电路进行实验.电路中两个灯泡规格相同（额定电压都是1.5V）、电源电压恒为3V，实验时，当开关闭合后，两灯发光，一段时间后，两灯泡突然熄灭，但电压表仍然有示数.经检查发现除灯泡外其余器材的连接良好.请简述造成这种情况的可能原因.（写出两种，并在每种原因中说明两灯的具体情况）原因一：原因二：第7题8. 如图是小强在做“探究串联电路中电流、电压特点”实验时连接的实物电路.当开关闭合时，发现灯L1不亮、灯L2亮，电流表和电压表均有读数.则出现此故障的原因可能是（）A．灯L2断路 B.灯L2短路C．灯L1断路 D.灯L1短路第8题9.小勇晚上开灯时发现灯不亮，他用测电笔测试，如图，A、B、C三点都能使氖管发光，只有D点氖管不发光，则可判断出故障是（）A．火线和零线短路B．灯泡断路C．灯泡短路D．导线CD某处断开第10题10. 小明想在家里安装一盏照明灯，如图是他设计的电路，请帮他在虚线框内填上开关和电灯的符号.小明请电工安装完毕，闭合开关，电灯不亮.电工用测电笔分别测试电灯两接线处和插座的两孔时，测电笔的氖管都发光，则电路的故障是 .11. 如图，电路中除了有一根导线是断的，其余器材均完好，灯L1电阻为10Ω，灯L2电阻为5Ω，电源由两节新的蓄电池组成（4V），为查出断的导线，小刚采用下列方法：将电表的正接线柱与电源的正极a相连，再将电表的负接线柱分别与L1的b接线柱和L2的c 接线柱相连.（1）操作前，小刚选用电表应是下列哪个？甲．量程为3V的电压表乙．量程为15V的电压表丙．量程为0.6A的电流表（2）当电表接a、b两点时，如果电表有示数，则导线一定是断的；如果电表没有示数，则说明导线可能是断的.当电表接a、c两点时，如果电表有示数，则导线未断，此时电表的示数为.12.如图是新安装的照明电路，已知两个并联灯泡的灯头接线存在一处故障．小明学电工的检修方法，在保险丝处接入一个“220V 40W”的灯泡．当只闭合S、S1时L0和L1都呈暗红色；当只闭合S、S2时，L0正常发光，L2不发光，由此可以确定（）A L1灯头断路B L1灯头短路C L2灯头短路D L2灯头断路参考答案1．D 2．CD BC CD、AB 3．R1和R2串R1和R3并4．甲是电流表，乙是电压表5．D 6．B 7．原因一：L1开路，L2完好原因二：L2短路，L I烧坏8．D 9．D 10．下面是灯泡，上面是开关a左侧零线断路11．（1）乙（2）①②、③③ 4V 12．C电流和电路串联和并联电流的强弱一、填空题(每空1分，共35分)1．干电池是一种常见的电源，它的锌筒是_____极，碳电极是_____极．2．导线、灯泡的灯丝都是_____做的，他们都是善于导电的物体，叫做_____．3．在导线外，用橡胶、硬塑等材料制成，他们都是不善于导电的物体，叫做_____．4．自由移动的电子定向移动，形成了_____，电流的方向是沿_____、_____、_____．5．_____是表示电流强弱的物理量，房间灯泡中的电流约是0.2 A，等于_____mA；计算器中电源的电流约100 μA，等于_____A．雷电电流可达2×105 A，等于_____ mA．6．电路中提供电能的装置是_____，利用电流来工作的装置是_____，控制电流通断的装置是_____，用来连接电路、提供电流流动路径的是_____．7．电流表是测量电路中_____的仪器，用符号____表示，电流表的测量范围叫电流表的____，实验室里常用的电流表的测量范围有两个，分别为_____和_____．如果测电流前，估计所测电路中的电流约为0．4 A~0．5 A，测量时，应把_____和_____两个接线柱接入电路，这样测得的结果较为准确．电流表的使用规则：(1)电流表必须和被测的用电器_____；(2)电流必须从_____流进去，从_____流出来；(3)任何情况下都不能使电流表直接连到_____．8．两个小灯泡首尾相连，然后接到电路中，我们说这两个灯泡是_____联的，两个小灯泡的两端分别连在一起，然后接到电路中，我们说这两个灯泡是_____联的，如图1所示，两个小灯泡是_____联的．图19．如图2，要使L1和L2并联在电路中，闭合的开关是_____，使L1和L2串联在电路中，应闭合的开关是_____．图210．一些城市道路上的红绿灯和图3所示用来显示数字用的数码管都是用____制成的，电流只能从它的一端流向另一端，_____(填“能”或“不能”)反向流动．图3二、选择题(每题3分，共30分)1．如图4所示，在下列电路图中，能正确测出灯L2电流的是（）图42．下列说法中不正确的是（）A．电路中有一盏灯灯丝断了其他的灯也不亮了，这说明这些灯一定是串联的B．串联电路中电流处处都相等C．在并联电路中的两盏灯，通过每盏灯的电流不可能一样D．并联电路里，干路中的电流等于各支路中的电流之和3．在下列实际电路中各元件之间属于并联的有（）A．教室里的各盏灯B．手电筒中的各节电池C．家中的电灯和开关D．学校内的电铃和开关4．在通常情况下，下列物质中属于导体的是（）A．塑料B．玻璃C．食盐水D．空气5．如图5所示电路，通过小灯泡的电流方向为（）图5A．由a到bB．由b到aC．两种情况都可能D．无法判断6．电路中有两只灯泡，当开关闭合时两盏灯同时亮，断开时两盏灯同时熄灭，说明这两盏灯的连接是（）A．一定是串联B．一定是并联C．可能串联也可能并联，还可能混联D．以上说法都不对7．甲、乙两同学在做实验时，把电流表的“+”和“0．6”两个接线柱接在电路中，指针位于如图6所示的位置，下面记录中正确的是（）图6A．1.4 AB．0.24 AC．0.26 AD．0.28 A8．如图7所示的电路中，有可能造成电源和电流表都损坏的是（）图79．如图8所示的电路中，哪个电路是正确的（）图810．下列关于图9所示电路中的说法正确的是（）A．L1和L2是串联的B．只有L2和L3是并联的C．L1、L2、L3是并联的D．以上说法都不对图9三、想一想(每题5分，共10分)1．为什么不允许把电流表接在电源两端？2．电流表在使用前要不要检查指针是否对准零刻度线，如果指针在零刻度线偏右处，而不进行校正，测量结果比实际数值偏大还是偏小？四、做一做(每题4分，共20分)1．如图10所示：箭头表示接好电路时的电流方向，请在A、B、C、D四处分别填入电源、电动机、电灯和电流表，要求电流表测通过电灯的电流．图102．如图11，在电路的“○” 处填入两个灯泡，两个电流表，并标出电流表的“+”“-”接线柱和电源的正负极．图113．如图12所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上，补上后，要求：两灯都能发光；电流表测通过灯L1的电流；开关只控制灯L2．图124．请用笔画线代替导线，将图13中的实物连成电路，要求：二灯并联，电流表只测通过L1的电流．图135．画出图14所示的实物电路的电路图：图14五、小调查(5分)请你仔细观察你家中的电子门铃和手电筒的连接电路，并分别画出电路图．参考答案一、填空题1．负正2．金属导体3．绝缘体4．电流正极用电器负极5．电流强度200 10-4 2×1086．电源用电器开关导线7．电流大小量程0~0．6 A 0~3 A “+”“0．6” (1)串联(2)红色接线柱(或“十”接线柱) 黑色接线柱(或“-”接线柱) (3)电源两极上8．串并串9．S1S3 S210．发光二极管不能二、选择题1．D 2．C 3．A 4．C 5．A 6．C 7．D 8．A 9．A 10．C三、想一想1．如果电流表接在电源两极，电流表中的电流会很大，会把电流表烧坏．2．需要检查指针是否对准零刻度线．如果指针在零刻度线右边而不进行校正，测量结果比实际数值偏大．四、做一做1．2．3．4．5．|评论。
2009年全国各地中考物理试题分类解析汇编1
2009年全国各地中考试题分类汇编（下）（09成都）维修电器需要一个4Ω的电阻，而维修工手边共有四只电阻，它们的代号和阻值分别是R1=lΩ、R2=3Ω、R3=6Ω、R4=12Ω。
(1)请你设计一种方案，只选用其中的两只电阻，通过电阻串联或并联的方式，得到“一个”阻值为4Ω的“等效”电阻。
（要求在右侧的虚线框中画出电阻的连接图并标示出电阻的代号，无须做任何说明）(2)若将得到的阻值为4Ω的“等效”电阻接到电压为6V的电源两端，请求出你选用的两只电阻中阻值较小的那只电阻消耗的电功率。
答案：（09杭州）37.如图1所示电路是在环境温度为10 0C左右的条件下工作的某自动恒温箱原理简图。
箱内电阻R l=5kΩ,R2为热敏电阻，其阻值随温度变化的图线如图2所示，电源电压为12V.当电压鉴别器的两接入点a,b间的电压U ab小于2V时，鉴别器将使开关S接通，使恒温箱内的电热丝通电而发热，从而使箱内温度升高；当U ab大于4V时，鉴别器将使S断开，停止加热。
(1)、从图2中读出环境温度为150C时的热敏电阻R2为kΩ。
(2)、通过计算判定该恒温箱内的温度将保持在怎样的范围？(3)、若想使此恒温箱内的温度变化范围在第(2)问的基础上降低一些，在鉴别器功能和热敏电阻不变的条件下，可采取怎样的措施？（09温州）37．小明想探究某电阻的阻值R，与温度t的关系，设计了如下图所示的电路，其中，定值电阻R o＝20欧，电源电压U＝3伏。
他把该电阻放在不同的温度下做实验，得到了不同温度下该电阻的阻值(如下表)。
(1)由表中数据得出，该电阻的阻值R t与温度t的数学关系式为▲。
(2)通过计算说明，当温度为0℃时，小明观察到实验中电压表的示数为多少伏? ·(3)在实验过程中，小明发现：温度较高时，随温度的上升，电压表示数变化不明显。
经检查，电路连接正常，各元件没有损坏。
你认为小明发现的情况可能是什么原因造成的? ▲。
（09烟台）27．学习了电学相关知识后，学校举办了一次综合实践活动，活动的主题是利用电流表或电压表制作一个简易电子秤．图20是小红设计的电子秤原理图，其中E为干电池(2节)；A是电流表（电子秤示数表盘)；R0是定值电阻(5Ω)；R是一根长为6cm阻值为15Ω的均匀电阻丝．c是一根弹簧，其所受压力F与压缩量△L的关系如图21所示(塑料盘的重力不计，g取10N／kg，制作时，调整弹簧的长度，使之不称重物时滑片P刚好在电阻丝的a端．⑴该电子秤的最大称量是多大．应选用的电流表最大量程是多少．⑵当电流表的指针指在O．3A处时，所称重物的质量是多少．⑶从理论上说明该方案的最大不足，画出你的设计原理图．答案：（09湖州）37 ．张林同学设计了一个风速仪，图甲是它的原理示意图。
2009年全国各地中考物理试题分类汇编家庭电路与用电安全
2009年全国各地中考物理试题分类汇编家庭电路与用电安全（09烟台）3．图1所示的是小明设计的四盏螺丝口白炽灯的安装图，其中正确的是答案：D（09杭州）17.如图所示，闭合电键S后，发现电灯L不亮，且保险丝没有熔断。
某同学用测电笔测试灯头的两根电线C,D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。
那么可以判定故障是( )A.火线和零线短路B.电灯L短路C.电线AC段某处断路D.电线BD段某处断路答案：D（09泰安）12．家庭电路中各盏照明灯是联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是。
答案：并甲（09宁波）22．如图所示是小科家部分线路连接图。
当小科用测电笔接触插座的右孔时，氖管发光，可知右孔内的电线与进户线中的线相连接；当闭合开关s，灯L在亮的瞬间熄灭，而室内其它用电器仍正常工作，则灯L处电路(填“开路”或“短路”)。
答案：火开路（09江苏）如图乙所示，用笔画线代替导线将电灯和开关接到电路中．（09成都）图13所示为家庭电路的一个局部，请将螺口灯泡和按钮开关连人电路。
(09南昌).如图所示,请你用笔画线代替导线将开关和螺口灯座连入电路中,使开关能控制灯泡的亮灭.答案：(09河南)学生，学生使用的护眼台灯，可以通过调节旋钮改变亮度。
小刚很快知道了它的工作原理。
试用你学过的电学知识，用适当的元件符号，在图中画出台灯工作原理的简单电路，并正确连在火线和零线上。
.火线零线答案：（09福州市）5．下列做法不符合．．．安全用电的是 A ．遇到有人触电先切断电源 B ．将洗衣机的金属外壳接地C ．及时更换破损的导线D ．用湿手插拔用电器插头答案：D（09义乌）13、洗衣机、电冰箱、电脑等许多家用电器均使用三脚插头与电源插座连接，如图所示。
细心观察可以发现，三脚插头中与用电器金属外壳连接的那个插脚比另外两个插脚要稍长。
2009年各地中招物理试题分类汇编(18电和磁)
12009年各地中招物理试题分类汇编（18电和磁）学校： 班级： 姓名： 得分：一、填空题1、【2009•北京市】光在真空中的传播速度是3⨯108m ／s ，则电磁波在真空中的传播速度是____________km ／s 。
3⨯1052、【2009•上海市】“神舟七号”在发射升空的过程中，宇航员相对固定座椅是____________的（选填“运动”或“静止”）。
飞船搭载的“五星红旗”展示在太空，它的质量将____________（选填“变大”、“变小”或“不变”）。
飞船在太空中通过____________把信息传输到地面指挥中心（选填“无线电波”或“声波”）。
静止；不变；无线电波3、【2009•天津市】用吸管吸饮料时，利用____________作用使饮料沿吸管上升进入嘴里。
常用发电机是利用____________原理制成的。
大气压；电磁感应4、【2009•天津市】图1是奥斯特曾经做过的实验，观察比较甲、乙两图，可得实验结论是__________________；观察比较乙、丙两图，可得实验结论是____________。
通电导体周围有磁场；磁场方向与电流方向有关 5、【2009•天津市】电磁波在真空中的传播速度为______________m/s ，天津广播电台新闻节目的广播频率为909kHz ，它的波长为______________m 。
3×108；3306、【2009•重庆市】 英国科学家法拉第经十年不懈探索，于1831年发现：闭合电路的一部分导体在磁场中做切割磁感线运动时会产生电流。
这种现象被称为______________现象，利用这种现象发明了______________机，使人类大规模使用电能成为现实。
电磁感应 发电7、【2009•重庆市】 我们在学习和生活中，常常看到下面的情形：如图2是某同学在研究通电螺线管极性时的情形，请你在图中标出电螺线管的N 极。
8、【2009•河北省】如图3所示，闭合开关，通电螺线管的上端为______________极，将滑动变阻器滑片向右滑动，弹簧将______________（选填“伸长”或“缩短”）。
2009年中考物理试题大盘点 电学
特 别 策 划 ＩＥＩＣＨＡ Ｂ ＥＵ Ｔ Ｅ
Ｂ ．电流 表 示数 变 小 ， 电压 表示 数 变大 Ｃ．电流 表 、 电压 表示 数 都 变大
答 案 ： Ｃ
Ｄ ．电流 表 、 电压 表示 数都 变 小
黪详解 ： 此题 主 要考 查 学生 运 用 欧姆 定 律 进行 定 性 分 析 电路 问题 的能力 ， 同 时也 考查 了 串联 电路 中 总 电 它 阻 与各 分 电阻 的关 系 。 同学们 容 易被 试 题 的预 设情 景 迷 惑 。 能 把试 题 预设 情 景 的实 际 电路 正 确转 化 为 常见 的 不 串联 电路 。试题 难 度 属 于 中等难 度 。正 确 解答 此 题 的关
学们 只 有正 确 记住 并 联 电路 中支 路和 干 路 电流 的关 系 ． 并 能 正确 识 别并 联 电路 和 串联 电路 ， 正确 区分 支 路 和 能
图４
干路 才 能正 确解 答 。此 题 答 案是 Ａ。
Ａ．电流 表 示数 变大 ， 电压 表 示 数 变小
塑熬握 垫堂题 理堂过 圭生
” ，
都对 ） 。
２ ２ ０ 常德 ） 图 ２所 示 电路 ， 合 开 关 后 ， ．（ ０ ９・ 如 闭 比
考点
欧姆 定 律
露 中考 呈 现 ：．（ ０ ９ 福 州 ） 图 ４所 示 是 童童 设 １ ２０ ・ 如 计 的压 力 传感 器 的原 理 图 。 中 弹簧 上端 和滑 动 变 阻器 其 的 滑 片 Ｐ固 定 在 一 起 ， 间有 可 收 缩 的导 线 ， 为 定 ＡＢ 尺， 值 电阻 。当闭 合 开关 Ｓ， 力 Ｆ增 大 时 ， 流表 与 电压 表 压 电
黪详解 ： 题 主 要是 考 查 同 学们 识 别并 联 电路 的能 此
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
2009年全国各地中考物理试题分类汇编
电路初探
（09宁波）7．下列与实物图一致的电路图是（ ）
答案：C
（09四川自贡）.下列四个电路图中与右边实物图相对应的是
A. B C D 答案：C
（09山东平原县）在实验室，刘星连好了一个如图所示的电路，请你在虚线框中画出这个电路的电路图。
(09广州)．在虚框内画出图13所示实物电路的电路图
答案：
（09兰州）. 根据图所示的电路图，用笔画线代替导线，连接实物电路 (要求导线不能交叉)。
答案：
（09泰安）6．下列电路正确的是
答案：C
（09济宁）９..如图6所示电路中，当开关S 1、S 2均闭合后，则 A ．L 1、L 2都能发光 B ．L 1、L 2都不能发光
A B C D
C．L l能发光，L2不能发光
D．L l不能发光，L2能发光
答案：C
（09兰州）.如图2所示，当开关S闭合时，两只小灯泡能同时发光的正确电路是
答案：B
（09湖南娄底）．小张家的卫生间按如图所示的电路安装了照明灯和换气扇，它们
A．只能各自独立工作，而不能同时工作
B．只能同时工作，而不能各自独立工作
C．工作时通过的电流一定相等
D．工作时两端的电压一定相等
答案：D
（09成都）.图所示是一把既能吹冷风，又能吹热
风的电吹风的简化电路，图中A是吹风机，B是
电热丝。
将插头插入插座，若只闭合开关Sl，电
吹风吹出的是____风；若将开关Sl、S2都闭合，
电吹风吹出的是____风。
（填“热”或“冷”）
答案：冷热
（09贵州安顺）．如图所示电路中，当________闭合时，L1、L2并联；当
C D
_________闭合时，电路会发生短路，损坏电源。
答案：S 1S 3，S 2S 3
（09江苏）7．保密室有两道门，只有当两道门都关上时（关上一道门相当于闭合一个开关），
值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是 答案：A
（09山东平原县）小轿车的仪表盘上，有一个显示汽车车门关闭状况的指示灯。
只要四个车门中有一个没关闭（此时装在车门上的电路开关处于断开），指示灯就发光提醒。
下面四个电路中，能体现该装置工作原理的是
（09杭州）19.小施学校的教学楼有东、南、西、北四扇大门，放学后要求都要将门关上。
平时传达室的蒋师傅住在南门，每天都要跑三个地方检查门是否关上，非常辛苦。
小施学了电学后为减轻蒋师傅的工作量，设计了一电路图，即三个门中只要有门没关好（相当于一个开关断开），则代表该扇门的指示灯就会发光。
下列电路图中符合要求的是：
（09威海）火车在车厢后面有两间厕所，只有当两间厕所的门都关上时（每扇门的插销相当于一个开关），车厢中的指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样，提醒旅客两间厕所内部都有人，请你把图19中的各元件符号连接成符合上述设计要求的电路图。
答案：
（09贵阳）．请在图中用笔画线代替导线，按要求连接电路。
要求：⑴开关同时控制两盏电灯；⑵电灯L 1、L 2并联；⑶电流表测通过两灯的总电流；⑷所画导线不能交叉。
答案：
（09威海）．如图4所示，在探究并联电路中的电流关系时，小明同学用电流表测出A ．B ．C 三处的电流分别为I A ＝0.5A ，I
B
S
L
1
L 2
图12
+ -
＝0.3A ，I C ＝0.2A ，在表格中记录数据后，下一步首先应该做的是： A ．整理器材，结束实验
B ．换用不同规格的小灯泡，再测出几组电流值
C ．分析数据，得出结论
D ．换用电流表的另一量程，再测出一组电流值 答案：B
（09丽水）．某同学进行了如下实验：根据右图连接好实物，用电流表分别测出I 、I 1、I 2
的电流，改变电源电压，重复实验，记录数据如下表。
（1）该实验探究的问题是 ；
（2）该同学根据实验得出结论：并联电路中干路电流为支路电流的2倍。
该实验有不完善之处，请你提出改进的建议： 。
答案：（1）并联电路的电流特点 （2）选用不同规格的灯泡或选用不同阻值的灯泡
（09河南）按照课本要求探究并联电路中电流的关系，他们设计的电路如图所示。
把电流表分别接入到电路中的A 、B 、C 处，测出它们的电流，填入下表：
⑴通过对上面数据的分析,
可以得出是: ； ⑵测量三次的目的是： ，在实验中我们可以采用
的方法改变电流的大小从而进行三次实验；
⑶结合你用一个电流表做实验时的体会，提出一条对本实验的改进意见： 。
答案：（1）并联电路干路中的电流等于各支路电流之和
C
（2）使结论更具有普遍性、可靠性更换不同规格的小灯泡等（只要答案合理均给分）（3）使用三个电流表同时接入到电路中的A、B、C处，测出它们的电流
两端电压的正确电路是（09兰州）. 在图3所示的电路中，闭合开关S，能用电压表测量L
1
答案：D
（09重庆）如图10所示，电压表表盘上的指针示数是V；
答案：5
（09四川绵阳）24.在探究“串联电路各电压的关系”时，吴强小组的同学分别按甲、乙、丙三个测量电路进行了正确的测量，测量结果U1、U2、U如右下表所示。
(1)该小组的同学分析数据后发现：串联电路各部分电
压之和很接近但小于总电压。
这与他们猜想的“串联电路各部分电压之和等于总电压”不完全一致。
为此，他们重新检查实验电路，再进行了两次测量，测量数据基本没有变化。
老师提示：电压表接入电路测量时本身会对电路结构有影响。
请你帮他们重新设计测量电路图，把它画在右边的虚线方框中。
(2)该小组的同学按照你设计的测量电路正确进行测量，验证了他们的猜想。
但他们同 时发现：“串联各部分电压是相等的”。
这个结论一定成立吗? （选填 “一定”或“不一定”）。
为了检验这个结论是否成立，应该__________ __继续进行实验。
(3)根据表中数据，可以求得电压表内阻Rv 与灯泡电阻R L 的比值：
L
V R R 。
(4)该组同学认为，即使按重新设计的测量电路测量，电压表同样会改变电路结构， 因而也会影响各电压的测量值，但不会影响实验结论的正确性。
你认为会影响实验结论的正确性吗？__ __（选填“会”或“不会”）。
答案：(1)（见“24题解图”） (2)不一定 换用两个不同的灯泡 (3) 12 (4)不会
（09南昌）.瑞瑞同学在中考物理实验加试时,对串联电路电压规律进行了探究.
【猜想与假设】串联电路总电压等于各用电器两端的电压之和 【设计与进行实验】
⑴按图所示的电路图连接电路；
⑵闭合开关，用电压表测出L 1两端的电压；
⑶在测L 2两端的电压时, 瑞瑞同学为了节省实验时间,采用以下方法:电压表所接的B 接点不动,
只断开A 接点,并改接到C 接点上； ⑷测出AC 间的电压. 【交流与评估】
⑴在拆接电路时,开关必须_________；
⑵瑞瑞同学用上面的方法能否测出L 2两端的电压?为什么?
___________________________.
⑶方法改进后，所测出AB 、BC 、AC 间的电压记录在右面表格中.分析瑞瑞同学的实验数据可以得出的结论是: 串联电路总电压________各用电
器两端的电压之和（填“等于”或“不等于”）.
⑷这个实验在设计方案上还存在的不足之处是：___________________________. 答案：(1)断开⑵不能,因为电压表的正负接线柱接反了
⑶不等于⑷以一次实验得出物理规律.
（09湖南娄底）．如图，L是灯泡，且两灯均正常发光，“○”
处可以连接电流表、电压表测量电路中的电流、电压，
以下说法中正确的是
A．a为电流表，b为电压表，c为电流表
B．a为电压表，b为电压表，c为电流表
C．a为电流表，b为电流表，c为电压表
D．a为电流表，b为电流表，c为电流表
答案：B。
