石材幕墙施工方案(真武庙改)
石材幕墙施工方案

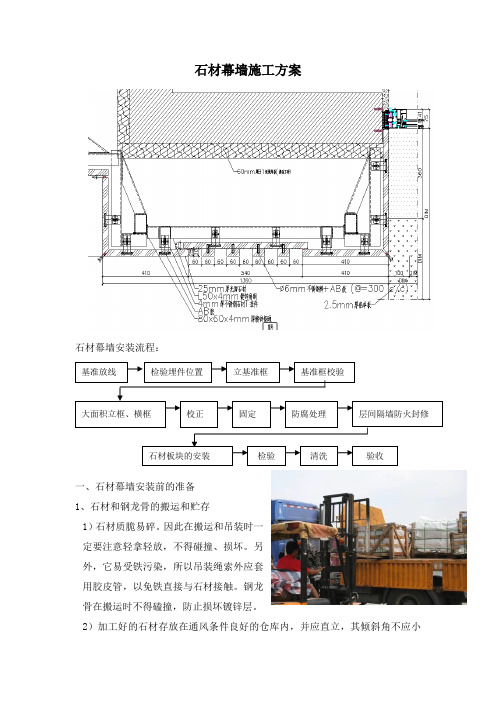

石材幕墙施工方案石材幕墙安装流程：一、石材幕墙安装前的准备1、石材和钢龙骨的搬运和贮存1）石材质脆易碎。
因此在搬运和吊装时一定要注意轻拿轻放，不得碰撞、损坏。
另外，它易受铁污染，所以吊装绳索外应套用胶皮管，以免铁直接与石材接触。
钢龙骨在搬运时不得磕撞，防止损坏镀锌层。
2）加工好的石材存放在通风条件良好的仓库内，并应直立，其倾斜角不应小基准放线检验埋件位置 立基准框 基准框校验大面积立框、横框 校正 固定 防腐处理 层间隔墙防火封修 石材板块的安装 清洗 检验 验收于85度。
其储存应依照安装顺序排列储存。
若在室外储存时应在石材外面盖上塑料布等保护层。
3）由于花岗岩抗火性差，遇高温时导致体积剧烈膨胀，使岩体爆裂，甚至松散，因此，石材在搬运、贮存时要远离火源。
4）运输过程中要采取措施保护好石材边角，疏松软弱石材应采取隔垫防振动、防挤压和防撞击。
5）石材的搬卸应尽量采用叉车、吊车卸货，避免搬运过程造成板材的损坏，对于现场切割的石材以及涉及到二次运输的，需有相应的保护措施，尽量使用平板车拖运。
所有的的非专业人员不得挪用、搬运石材。
二、石材幕墙施工方法本工程施工和测量宜在风力小于4级情况下进行，宜与主体结构的测量配合进行，其误差应及时调整，不得积累，具体施工方法为：1、测量、放线施工放线工首先与总包方确定好基准轴线和水准点。
再用经伟仪在底楼放出四大角控制线以及拐角控制线，用激光垂直仪，将控制点引至顶层或标准层处定位。
将土建提供的基准中心线、水平线进行复测，无误后放钢线，定出幕墙安装基准线。
为保证不受其它因素影响，垂直钢线每3层一个固定支点，水平钢线每7米一个固定支点。
放完线后，每层楼用水平仪检测，调准。
2、转接件安装1）角钢转接件是幕墙安装中的一个重要环节，该部分工作还应包含埋板的偏位处理，防雷的连接等。
连接件与埋件是通过埋板专用螺栓与埋板连接的。
2）埋件先进行偏差处理，偏差大的需进行后埋处理（后埋处理采用后置埋件通过化学螺栓与砼结构墙连接），确保安全、经济又能满足相关规范要求。
石材幕墙专项施工方案
石材幕墙专项施工方案1. 引言石材幕墙是一种将石材嵌入到建筑外墙表面的装饰方法，能够为建筑增添高贵典雅的外观。
然而，由于施工难度较大，需要考虑到石材的质量、安装方式、防水等问题。
本文将介绍石材幕墙专项施工方案，以指导施工人员进行合理、高效、安全的施工。
2. 施工前准备工作在进行石材幕墙施工之前，施工人员需要进行一系列的准备工作，包括材料准备、设备准备、现场清理等。
以下是准备工作的具体步骤：•确保所使用的石材符合相关规定，并具备足够的强度、美观度和耐用性。
•确定石材的安装方式，包括干挂和粘贴两种方式，根据实际情况选择合适的方式。
•准备所需的施工工具和设备，如石材切割机、吊装设备、脚手架等。
•清理施工现场，确保施工区域没有杂物和障碍物。
3. 施工过程石材幕墙的施工过程可以分为以下几个步骤：3.1 安装支撑结构首先，需要安装支撑结构，以支持石材的重量和保证其稳定性。
支撑结构应根据建筑物的特点和设计要求进行选择和安装。
3.2 石材切割和加工根据设计要求和具体尺寸，将石材进行切割和加工。
切割可以使用专业的石材切割机进行，加工可以根据需要进行打磨、倒角等处理。
3.3 石材干挂或粘贴根据选择的安装方式，进行石材的干挂或粘贴。
干挂时，使用合适的安装夹具将石材固定在支撑结构上；粘贴时，使用高强度的粘接剂将石材黏贴在支撑结构或墙体表面上。
3.4 石材间的间隙处理在石材干挂或粘贴完成后，需要对石材间的间隙进行处理。
一般情况下，可以使用密封胶对石材间的缝隙进行填充和密封，以防止水分渗透和破坏石材。
3.5 防水处理为了保证石材幕墙的防水性能，需要进行防水处理。
一种常用的方法是在石材幕墙的背面和墙体表面涂刷防水涂料或涂膜，以提高防水效果。
4. 施工注意事项在进行石材幕墙施工时，需要注意以下事项，以确保施工质量和安全性：•选择合适的材料和设备，保证施工质量和安全性。
•严格按照设计要求进行施工，确保石材的尺寸和安装位置准确无误。
石材幕墙工程专项施工方案
石材幕墙工程专项施工方案1. 引言该文档旨在提供关于石材幕墙工程的专项施工方案。
本方案将介绍施工的步骤、所需材料和工具，并提供本工程的安全措施。
2. 施工步骤2.1 准备工作在开始施工之前，需要进行以下准备工作：- 完成设计图纸和相关构造计划的审查；- 配置所需的施工材料和工具；- 安排好工人和团队的工作计划。
2.2 安装支撑结构首先，需要根据设计图纸安装支撑结构：- 按照设计要求，确定支撑结构的位置和尺寸；- 安装支撑结构并进行必要的强度测试；- 确保支撑结构的稳定性和安全性。
2.3 石材安装接下来，进行石材的安装：- 清洁墙面，确保墙面平整且无明显污垢；- 进行石材的预先设计，包括大小和拼贴方式；- 使用适当的胶粘剂将石材固定在支撑结构上；- 检查石材安装的水平度和垂直度。
2.4 石材连接和密封完成石材的安装后，需要进行连接和密封处理：- 使用合适的工具和材料进行石材之间的连接；- 进行石材连接的强度测试；- 使用密封材料对石材进行密封，以确保防水和防风效果。
2.5 清洁和保护完成所有的安装和连接后，进行清洁和保护工作：- 清洁石材表面，确保其光洁度；- 对石材进行防污处理；- 安装防护材料，以保护石材幕墙的外观和质量。
3. 安全措施为确保施工过程的安全性，需采取以下措施：- 工人必须按照相关安全规定佩戴个人防护装备；- 建立安全管理制度，对施工现场进行监督和管理；- 定期进行安全培训和检查，以提高工人的安全意识；- 保持施工现场的整洁和有序，防止事故发生。
4. 总结本文档提供了石材幕墙工程的专项施工方案，包括施工步骤和安全措施。
通过遵循本方案，能够确保石材幕墙工程的质量和安全。
在施工过程中，应保持与设计方、监理方和相关部门的沟通，以确保施工顺利进行。
石材幕墙工程施工方案
石材幕墙工程施工方案一、前期准备工作1.1 施工前的准备工作1.1.1 勘察定点在施工前，要对安装石材幕墙的地点进行勘察定点，了解建筑结构、地形地貌、气候环境等情况，为后续施工工作提供可靠的数据和信息。
1.1.2 技术方案制定根据勘察定点的情况，制定相应的技术方案，包括施工方法、主要工艺流程、施工时间节点等内容，以确保施工过程安全顺利。
1.1.3 施工图纸设计制定石材幕墙工程施工图纸，包括平面布置图、立面图、结构图等，确保施工过程中各个部分的准确施工。
1.1.4 施工方案论证对技术方案和施工图纸进行论证，确保各项规范和要求的满足，做好施工的准备工作。
1.2 施工计划编制1.2.1 施工进度计划根据技术方案和施工图纸，编制详细的施工进度计划，明确施工过程的各项工作任务和时间节点，以便统筹协调施工进度。
1.2.2 施工资源计划根据施工进度计划，合理安排施工人员、设备、材料和现场管理等资源，确保施工过程的顺利进行。
1.2.3 安全生产计划编制安全生产计划，明确施工过程中的安全防范措施和应急预案，确保施工过程中的安全生产。
1.3 施工准备工作1.3.1 施工人员培训对参与石材幕墙工程施工的施工人员进行培训，提高他们的安全意识和施工技能，确保施工过程中的质量和安全。
1.3.2 施工设备准备准备好所需的施工设备和工具，确保施工过程中的施工条件和施工效率。
1.3.3 材料准备准备好所需的石材幕墙材料，包括石材板材、连接件、胶粘剂等，确保施工过程中的材料供应和质量。
1.3.4 现场管理组织建立健全的现场管理组织，明确各项工作任务和责任，并做好施工过程中的各项协调工作。
二、施工过程2.1 基础处理2.1.1 基础检查对石材幕墙的基础进行检查，确保基础的平整、牢固和符合设计要求。
2.1.2 基础处理根据设计要求，对基础进行处理，包括清理、修补、防腐等工作，确保石材幕墙的安装基础符合要求。
2.2 石材幕墙安装2.2.1 安装前的准备工作根据安装图纸，确认石材板的型号规格和数量，做好安装准备工作。
石材幕墙施工方案范本完整版下载
石材幕墙施工方案范本完整版文档一：一、项目概况1.1 项目名称：石材幕墙施工方案1.2 项目目的：为石材幕墙施工提供详细的方案和指导。
二、施工方案2.1 施工准备2.1.1 材料采购：采购所需材料，并保证其质量。
2.1.2 设备准备：准备所需的施工设备和工具。
2.2 施工流程2.2.1 定位和标高：根据设计要求进行建造定位和标高。
2.2.2 基础加固：对建造基础进行加固处理。
2.2.3 钢结构安装：安装石材幕墙所需的钢结构。
2.2.4 石材安装：根据设计图纸进行石材的安装和固定。
2.2.5 防水处理：对幕墙进行防水处理，确保其密封性。
2.2.6 玻璃安装：安装玻璃和玻璃胶，完成外墙玻璃幕墙的施工。
2.3 施工注意事项2.3.1 安全措施：确保施工过程中的安全措施得到有效实施。
2.3.2 质量控制：通过严格的质量控制措施，确保施工质量合格。
2.3.3 环境保护：施工过程中要注意环境保护，减少对环境的污染。
三、附件附件1：石材幕墙设计图纸集附件2：施工设备清单四、法律名词及注释1. 石材幕墙：指用石材制作的建造外墙幕墙装饰。
2. 幕墙施工：指幕墙的安装和施工过程。
======================================================= =============文档二：一、项目概况1.1 项目名称：石材幕墙施工方案1.2 项目目的：为石材幕墙施工提供详细的方案和指导。
二、施工方案2.1 施工准备2.1.1 材料采购：根据工程需求采购石材和相关材料，并确保其质量。
2.1.2 设备准备：准备所需的施工设备和工具。
2.2 施工流程2.2.1 定位和标高：根据设计要求进行建造定位和标高。
2.2.2 基础加固：对基础进行加固处理，确保石材幕墙的稳定性。
2.2.3 钢结构安装：安装石材幕墙所需的钢结构，为石材的安装提供支撑。
2.2.4 石材安装：按照设计图纸进行石材的安装和固定。
石材幕墙安装施工方案
石材幕墙安装施工方案一、安装施工准备1、检查幕墙安装基本条件检查幕墙安装基本条件是否具备。
并对建筑物安装幕墙部份的外形尺寸进行复查，要求达到与幕墙配合尺寸允许偏差范围。
2、检查幕墙构件、附件检查幕墙构件、附件的品种、规格、色泽是否符合设计；构件必要的加工（如钻孔、铣切、装配插芯和安装连接附件等）尺寸、位置是否符合设计要求；杆件不得有变形、划痕和污染，并有检验合格证。
3、构件的存放和管理运到工地的构件应按公司制定的关于构件存放管理标准进行存放和管理。
二、锚固点定位(关键工序)1、检查预埋件逐个找出预埋件，清除埋件表面的覆盖物和埋件内的填充物（槽形埋件）。
并检查预埋件与主体结构结合是否牢固、位置是否正确。
如果预埋件位置发生偏差，则应采取补救措施。
2、测量放线（1）放线环境对高层建筑的测量放线应应在风力不大于4级的情况下进行。
每天定时进行二次校核，以确保测量放线的准确性。
（2）放线要求首先应和土建施工单位协调，明确主体结构的测量基准。
幕墙分格轴线的测量放线应与主体结构的测量放线配合，对误差进行控制、分配、消化、不使其积累。
放线时应多次进行校正，确保其准确性。
（3）放线a.按幕墙分格尺寸放线，在预埋件上划出幕墙分格轴线的十字中心线。
当埋件中心点与十字中心点水平方向偏差大于30mm，标高偏差大于10mm，预埋件面凹进主体平面大于20mm时，应采取补救措施。
b.对不设埋件的主体结构（如钢结构等），按幕墙分格尺寸放线，并在主体结构上划出幕墙分格轴线的十字中心线。
检验：按幕墙分格图，检验测量放线质量。
3、装焊转接底板在预埋件上装焊转接底板。
转接底板中心点与预埋件上十字中心点在二维方向上偏差应小于10mm。
检验: 检验转接底板位置偏差和焊接质量。
4、安装转接件在预埋件上安装转接件。
转接件中心点与预埋件上的十字中心点在二维方向上偏差应小于5 mm。
注意：转接件与预埋件如果是不同的金属，则接触面间须加绝缘隔离垫。
检验：检验转接件位置偏差和螺栓紧固质量。
石材幕墙施工方案
石材幕墙施工方案1. 引言石材幕墙作为一种现代化建筑外墙装饰材料，广泛应用于高档建筑中。
它不仅具有美观、耐候、防火等特点，还能提供良好的隔热和隔音效果。
为了确保石材幕墙施工质量和安全性，本文将针对石材幕墙的施工方案进行详细介绍。
2. 施工准备在开始施工之前，需要进行以下准备工作：•完成石材幕墙设计，并确保得到设计单位的审核和批准。
•准备施工所需的材料，包括石材板材、支撑结构、密封胶、固定件等。
•确保施工现场具备必要的安全措施，包括围挡、安全帽、安全网等。
3. 施工步骤3.1 安装支撑结构石材幕墙的安装需要一个稳固的支撑结构来支撑石材板材的重量。
支撑结构可以采用钢结构或铝合金结构，根据设计要求进行选择和安装。
支撑结构的安装应符合相关的建筑安全规范，并经过专业人员的施工和验收。
3.2 安装石材板材在安装支撑结构完成后，可以开始安装石材板材。
首先，需要根据设计要求确定石材板材的安装位置和顺序。
然后，将石材板材按照预定位置固定在支撑结构上。
固定石材板材时，可以采用螺栓、铆钉或其他固定件，确保石材板材稳固可靠。
3.3 密封胶处理安装完石材板材后，需要进行密封胶处理，以确保石材幕墙的防水性能。
首先，清理石材板材的表面和接缝处的灰尘和杂质。
然后，将密封胶均匀涂布在石材板材的接缝处，确保密封胶与石材板材的结合牢固。
3.4 设备和附件安装在完成石材板材的安装和密封处理后，可以进行设备和附件的安装。
根据具体设计要求，可以安装空调出风口、灯具等设备，并确保其固定可靠。
同时，还需要安装幕墙附件，包括线条、角线、防护层等。
3.5 清洁和维护在完成石材幕墙的施工后，需要进行清洁和维护工作。
清洁可以采用清水或中性清洁剂进行，避免使用强酸、强碱等腐蚀性物质。
定期检查石材幕墙的固定件和密封胶，如有松动或老化的情况，应及时修复或更换，以保证石材幕墙的正常使用寿命。
4. 施工注意事项在进行石材幕墙施工时，需要注意以下事项：•施工过程中要保持施工现场的整洁，防止石材板材受到污染或损坏。
石材幕墙工程专项施工方案
石材幕墙工程专项施工方案石材幕墙工程是一种以石材材料为主要构件的幕墙结构，具有防火、防水、隔热、保温、冷热保护和装饰等功能，被广泛应用于各类建筑物中。
本文将围绕石材幕墙工程的施工方案展开，包括施工前的准备工作、施工过程中的关键步骤和施工后的质量控制等内容。
一、施工前的准备工作：1.施工方案制定：根据设计方案要求和现场条件，制定合理的施工方案，明确施工流程、时间计划和安全措施等。
2.材料准备：选取符合设计要求和施工安全的石材材料，进行质量检查和编号，同时在施工现场搭建材料堆放区域。
3.施工人员培训：对施工人员进行必要的技术培训，确保其具备相关的专业知识和操作技能。
4.设备准备：根据施工方案和现场需求，准备必要的施工设备和工具，如起重机械、吊篮、脚手架等。
二、施工过程中的关键步骤：1.安装支架：根据设计要求，在建筑物的结构上安装石材幕墙支架，确保支架的稳定性和质量。
2.平面布置：按照设计方案，将石材板材进行合理排布和分区，并进行编号和标记，以便后续的安装工作。
3.石材安装：采用干法或湿法安装，根据设计要求和施工方案将石材板材用钢制固定件固定在支架上，注意板材之间的缝隙和表面的整齐度。
4.隔热层和保温层安装：根据设计要求，将隔热层和保温层安装在石材板材的背面，提高幕墙的隔热性能。
5.密封处理：对石材板材的缝隙、连接点以及固定件等进行密封处理，以确保幕墙的防水性能。
6.清洁和保护：完成一定面积的施工后，及时对石材表面进行清洁和保护，防止污染和损坏。
三、施工后的质量控制：1.完工检查：完成施工后，对整个石材幕墙工程进行全面检查，核对设计要求和施工方案，并进行必要的修复和调整。
2.质量验收：依据相关标准和规范，进行石材幕墙工程的验收，合格后方可进行下一步工序或交付使用。
3.文件资料：按照工程管理要求，编制施工图纸、施工记录和质量检验报告等文件资料，并及时归档。
最后，为确保石材幕墙工程施工的顺利进行和质量的保证，需要严格执行相关安全规定和管理要求，定期组织安全培训和技术交流，并及时解决施工中的问题和难题。
石材幕墙工程专项施工方案
石材幕墙工程专项施工方案
一、前言
石材幕墙工程在建筑装饰中具有独特的美观性和功能性，其施工方案的合理性
和严谨性对工程质量至关重要。
本文将从材料准备、施工流程、质量控制等方面，阐述石材幕墙工程的专项施工方案。
二、材料准备
1.石材材料选择：在选择石材时，应保证石材质量合格，并考虑其外
观色泽和纹理与整体建筑风格的协调性。
2.幕墙结构材料：幕墙结构应选择耐候性好、强度高、耐腐蚀的材料，
如优质铝合金或不锈钢材料。
三、施工流程
1.基础处理：进行基础处理，确保基础平整、牢固。
2.幕墙结构安装：根据设计图纸要求，搭建幕墙结构，确保结构安全
可靠。
3.石材安装：将石材根据设计要求进行铺贴，注意石材之间的间隙和
水平垂直度。
4.密封胶施工：对石材幕墙进行密封处理，确保幕墙防水防潮。
四、质量控制
1.验收标准：按照相关标准规范验收石材质量、幕墙结构安全性和施
工质量。
2.监控措施：在施工过程中，加强对各环节的监控，确保施工质量合
格。
3.质保服务：施工完成后，提供一定期限的质保服务，及时处理可能
出现的质量问题。
五、总结
石材幕墙工程的专项施工方案需要严格执行，保证工程质量和安全。
只有在材
料准备充分、施工流程规范、质量控制到位的前提下，才能顺利完成石材幕墙工程，提升建筑外观品质。
以上是关于石材幕墙工程专项施工方案的文档，希望对相关从业人员有所帮助。
石材幕墙施工方案 (最新版)
石材幕墙施工方案 (最新版)一、前言石材幕墙是建筑外立面的一种重要形式，具有装饰性、保护性和结构性等功能。
本文旨在介绍石材幕墙的施工方案，以便确保施工顺利进行，达到美观、耐久的效果。
二、施工准备•材料准备–石材板材–幕墙龙骨–粘结剂–封胶–包边料等•工具准备–幕墙安装工具–切割设备–粘接设备–手工具等•施工人员–具备相关经验的施工人员–懂得安全操作规范的人员–施工队伍配合紧密的人员三、施工步骤1.围护施工:根据建筑设计要求，确定幕墙的范围和高度，搭建临时支架和围挡系统，确保施工安全。
2.龙骨安装:按照设计图纸要求，安装幕墙龙骨，并进行调整，保证安装的水平和垂直度。
3.石材板材安装:将石材板材固定在龙骨上，采用粘结剂固定，保持板材的平整和间距的一致性，注意进行包边处理。
4.封胶处理:在石材板材的交界处进行封胶处理，确保幕墙的密封性和防水性能。
5.清洁保养:施工结束后，对幕墙进行清洁保养，保持美观和耐久性，及时发现和修复问题。
四、施工注意事项•安全第一:–严格遵守施工安全规范–使用安全防护装备–避免高空作业事故•质量控制:–严格按照设计要求施工–加强施工工艺管理–做好记录和验收工作•可持续发展:–选择绿色材料–减少浪费和污染–提高施工效率和质量五、总结石材幕墙施工是一个复杂的工程，需要施工人员具备专业知识和丰富经验。
通过本文的介绍，希望能够为石材幕墙施工提供参考和指导，确保施工质量和安全，实现建筑外立面的美观和功能性。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
一、工程概况北京金泰恒业公司危房是3层钢框架结构公共建筑，地上部分建筑面积为5203.42M2，一层高4米，二层高3.8米。
本工程只对外立面进行外挂石材施工。
二、执行标准《建筑机构荷载规范》GB50009-2001《建筑抗震设计规范》GB50011-2001《建筑结构可靠度设计统一标准》GB50068-2001《建筑幕墙》JG3035-96《玻璃幕墙工程技术规范》JGJ102-2003《金属与石材幕墙工程技术规范》JGJ113-2003《建筑玻璃应用技术规程》JGJ113-2003石材幕墙施工方法:三、石材幕墙施工工艺流程四、干挂大理石幕墙施工方法：1、施工准备：说明：施工前，项目经理应对负责本工程的现场管理人员和施工人员进行全面的技术和质量交底及安全教育，要求所有人员对工程的工期进度、质量要求、技术资料、工具、器具、材料、人员、机械、临时设施做好充分的准备。
（1）施工前准备的内容范围①工程概况：对工地概况进行了解掌握，熟悉有关施工单位及甲方监理公司的有关情况，熟悉工期进度总体计划、施工用水源、电源、垂直运输、外脚手架或施工吊装等情况。
②技术资料准备：首先对图纸充分熟悉，对不清楚有疑难的地方要问明弄懂，还需要准备有关图集、质量验收标准、安全指标、各种需用的表格和有关工程的竣工验收需用的资料等。
编制出详细的材料加工图、石材加工单以及材料计划表。
③工具、器具准备：对所需的工具、器具提出供应计划，具体到型号、数量、供应时间等，同时将计划送交供应、仓库等部门，共同做好工具、器具的准备。
④材料准备：根据图纸及工程情况，做出详细的材料供应单，根据施工进度计划安装，将所有材料的供货时间安排好。
⑤人员准备：项目经理对自己管辖工程中的人员安排要列出详细的准备计划，包括工种、各工种人数、进场时间、尽量作到落实到岗、到位、明确责任。
⑥临时设施：包括办公、生活、住宿、仓库等。
根据工程的材料及人员情况进行准备。
⑦施工组织设计准备：对施工进度、质量进行行之有效的控制，必须做好详细的施工组织计划，施工组织计划准备的越细，落实的越充分，工程的进度质量就能控制的越好。
（2）管理重点①各种准备工作要落在实处，不能浮于表面。
②准备工作落实到人，同时明确到具体人的责任。
③落实与甲方的协调与配合工作。
2、测量放线说明：由于幕墙的高精级的特性，所以对土建的要求就相对提高，（土建施工的误差与建筑结构的难易，施工单位的水平等有着密切关系），这就造成幕墙施工与土建误差的矛盾。
而解决这一矛盾的唯一途径就是幕墙施工单位对结构误差进行调整，这就需要我们对已完或局部完成的建筑物进行外轮廓测量，根据测量结果确定幕墙的调整处理方法，提供给设计师，做出设计更改。
（1）工艺流程说明熟悉了解建筑结构与幕墙设计图纸——对整个工程进行分区、分面——确定基准测量层——确定基准测量轴线——确定关键点——放线——测量——记录原始数据——更换测量立面（或层次）——重复上面程序——整理数据——分类处理或上报设计中心。
（2）基本操作说明①熟悉图纸。
对于本作业的操作，首先要对有关图纸有全面的了解，不仅是对幕墙施工图，对土建建筑、结构图也需要了解，主要了解立面变化的位置、标高、变化的特点，结图纸全面掌握需对照实际施工进行。
②对整个工程进行分区、分面、编制测量计划。
地对建筑物轮廓测量前要编制测量计划，对各区、各面、分部的计划测量，然后进行综合，测量区域的划分在一般情况下遵循以立面划分为基础，以立面变化为界限的原则，全方位进行测量。
③在对整个工程进行分区（可在图纸上完成，也可在现场完成）后，对每个区进行测量。
根据实际情况，可一区一区进行，也可以几个区同时进行，在测量时首先确定基准测量层，基准测量层必须具备以下几个条件：●要具备纵观全区的特性；●可以由此层开线到全区的每一部分；●由此层所放的线具有可有测量性和可控性；●关键层的选择；●一般在全区的最高部位；●在立面变化复杂的上下层；●每个复杂立面层；●可影响周围环境的层次，关键层也是垂直方位的位层。
④轴线引测：确定了基准测量层后由甲方确认两个方向的轴线控制点作为基准点。
将红线控制点测到甲方确认的基准点，检验其准确性。
⑤引设轴线：基准轴线检验无误后，用经纬仪将轴线引测到附近的柱外侧上，分别将各面轴线用墨线弹出。
⑥标高线引测：确定了基准测量层后由甲方确认标高线控制点作为基准点。
⑦引设标高线：基准标高线检验无误后，抚用水准仪将标高线引至本层柱外皮并做标识，然后将标高线引至每层设计楼层处。
最后将线引至每层的每个圈梁外皮并用墨线弹出。
⑧测量：根据放线后的现场情况对实际施工的土建结构进行测量。
测量请注意：●多把米尺同时测量时要考虑米尺的误差，即（1）测量前要对尺；（2）测量点要统一；（3）测量结构要随时记录；（4）记录清单要清楚明了。
●数据记录整理分类：对测量的结果，要进行整理，对各种结果进行分类，同时对照建筑图进行误差寻找得结果。
●处理数据。
对数据进行处理后，要对误差大、需调整的位置进行处理，提出切实可行的处理方案。
同时，将资料（原始）整理成册上报设计部，同时进行一道工序的工作。
（3）所需工（器）具及人员：●器具：经纬仪、水准仪、标尺、卷尺、紧仔、吊锤、墨斗、小线、铁线固定用角铁。
●人员：每组2~3人。
（4）作业时间：在土建结构完成或局部结构完成时进行。
（5）管理要领：●理解设计意图及建筑结构设计图纸。
●分类分区要合理●找准关键层、基准层轴线及关键点。
●各种仪器使用准确、熟练。
●原始记录要记录整理完备。
质量评定、资料整理。
●对所测量的位置是否进行土建与幕墙施工对照。
●资料是否装订成册。
●测量人员名单、负责人签名、签字。
●资料上交存档。
3、绘制工程翻样图说明：经过对建筑物的测量，对土建结构的施工误差有了一个明显认识，为了形象直观地反映我们的测量结果，采取绘制图纸反映测量结果的方法，即成果图的绘制，它不仅能形象反映我们的测量结果。
同时还可以为设计人员提供方便，也以形象地向甲方及其他施工单位更有效地解释方案设计更改的缘由，也为我们施工安排提供更丰富的原始资料，并及早地为所要处理的问题作准备，故绘成果图是设计、施工的准备工作，特别是对施工有着很重要的意义。
（1）主要材料说明：在室内进行，需绘图电脑一台。
（2）工艺流程说明：查找建筑图——对照测量记录——根据记录及建筑图、幕墙设计图绘制草图——检查是否有遗漏——正式绘图——清理、整理——对问题的处理方案及说明——会审、会签。
（3）基本操作说明：①成果图的类别：●立面（结构）图；●剖面图（层高测定）；●平面图（平面测定）；●处理误差详图；●处理说明；②查找建筑结构图，对建筑结构图的外围设计重新认识，找到绘制的相应位置，同时注意对图纸细节提审查。
③根据测量结果记录，对照图纸尺寸，对图纸与实际施工的情况进行比较，对超出规定误差范围的直接标出，并通过计算找出误差值，同时对误差值较大的位置进行反复核对，以防造成失误。
④绘制草图：根据以上资料及与建筑有关图纸，进行草图设计。
草图设计应注意以下几个问题：●所用资料必须真实可靠；●所有尺寸必须准确；●选用适当的图幅及比例；●所绘制的图纸为未覆盖外围护的结构边；⑤草图绘制完成后，要对草图进行审查，检查是否有遗漏；是否有不全面或与测量结果有误差的地方，同时对照尺寸进行复核，检查图纸是否有漏空未画的。
⑥检查复审完成后，进行成果图的正式绘制，正式绘制的成果图，要对土建结构的情况进行全面仔细的形象客观的反映。
⑦对图纸进行整理编号，按照要求进行整理并准备送往有关部门。
⑧对因土建误差造成与原设计有悖之处，在绘制成果图时要提出切实可行处理方案，同时绘制详细的处理图，并附说明及处理由和施工方法。
⑨将绘制图纸及有关处理文字说明整理成册上报总工室、设计室等有关部门经会审后拟定设计变更。
4、后置预埋铁件安装说明：预埋铁件是幕墙与主体结构连接的结构件之一，预埋铁件制作、安装的质量好坏直接影响着幕墙与主体结构的连接功能。
其安装的精确程度也直接影响着幕墙施工的精度及外观质量的好坏。
所以作为幕墙的安装施工的第一项作业，预埋铁件无论对其制作和安装都是直接影响着整个幕墙的施工、安装及整体效果的重要因素。
（1）主要材料说明：8毫米厚预埋件、电焊条及辅助用钢筋。
●在安装前要检查铁件焊角是否牢固，是否符合焊接有关施工规范，焊角钢筋是否够锚固长度。
●电焊条：采用E43型优质焊条。
凡在工地上的电焊条要存放于干燥处，使用时要注意防潮。
（2）工艺流程及说明熟悉了解图纸要求——施工现场找准后置预埋件区域——找出定位轴线——找出定位点——打水平（或检查土建水平）——拉平水平——查证误差——调整误差——水平分割——验证分割准确性——后置预埋件——调整铁件位置并固定预埋件——拧紧预埋件膨胀螺栓螺丝。
（3）基本操作说明①熟悉图纸；安装作业人员在接到图纸后，先要对图纸进行熟悉了解，主要解以下几个方面内容：●图纸的面数及图号图幅；●对图纸内容进行全面的了解；●找出设计的主导尺寸（分格），不可调整尺寸和可调节尺寸；●对图纸进行质疑；●制定预埋施工方案和技术交底；●明确转角及异形处的处理方法；●对照土建图纸验证施工方案及设计。
②在施工现场找准后置预埋件区域：针对本工程实际情况，找准预埋铁的区域。
③找出定位轴线：将图纸中标明的定位轴线与实际施工进行对照找出定位轴线的准确位置，定位轴线的作用有：●帮助确定幕墙的起讫点；●验收安装是否准确；●调整误差确定误差调整范围；④找出定位点：根据在现场查找的准确定位轴线，根据图纸中提供的有关内容，确定定位点，定位点数量不得少于两点，确定定位点要反复测量一定要保证定位准确无误。
⑤抄平（打水平）：用水准仪（小工程可用水平管进行），对两个定位点确定水平位置，水准仪要按规范使用，首先水准仪定位时要考虑安全，定点间距离大致相同，水准仪要摆正放稳，不能出现移动、错位等现象，要注定正确使用和保管好水准仪。
⑥拉水平线：在找出定位点位置抄平后，在定位点间拉平水平线，水平线可先用细钢丝线，同时用紧仔收紧，保证铁线的水平度。
⑦水平分割：在水平线上确定预埋铁件的中心位置，水平分割必须通尺分割，也可以在两定位轴线内进行分割，但最少不能少于在两定位轴线内分割。
水平分割后要进行复检，确认无误后进行下一道工序。
⑧后置铁预埋铁件：根据复检确认的分割位置，先将预埋件预置至各自的位置，预置的目的是检查预埋件安装时与主体结构中钢筋是否有冲突，同时察看是否存在难以固定的或需要处理才可固定的情况。
⑨对后置预埋件进行准确定位并加固：在准确定位后要进行膨胀螺栓螺丝的加固筋。
⑩后置预埋件根据受力计算要求，每个预埋件上应固定两个Ф12的膨胀螺栓。
（4）所需工器具及人员器具：电焊机一台、水准仪一台、水平尺、圈尺、紧仔、吊锤、扳手、铁线、人员2~3人。
