国电招远夏甸风电场220kV升压站及风场电气设备预防性试验及维护技术措施

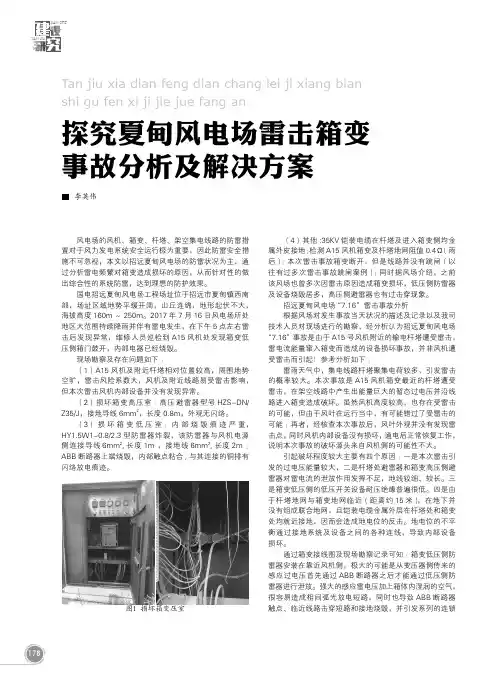

探究夏甸风电场雷击箱变事故分析及解决方案
178YAN JIUJIAN SHE探究夏甸风电场雷击箱变 事故分析及解决方案Tan jiu xia dian feng dian chang lei ji xiang bian shi gu fen xi ji jie jue fang an李英伟风电场的风机、箱变、杆塔、架空集电线路的防雷措置对于风力发电系统安全运行极为重要，因此防雷安全措施不可忽视，本文以招远夏甸风电场的防雷状况为主，通过分析雷电频繁对箱变造成损坏的原因，从而针对性的做出综合性的系统防雷，达到理想的防护效果。
国电招远夏甸风电场工程场址位于招远市夏甸镇西南部，场址区域地势平缓开阔，山丘连绵，地形起伏不大，海拔高度160m ～250m。
2017年7月16日风电场所处地区大范围持续降雨并伴有雷电发生，在下午5点左右雷击后发现异常，维修人员巡检到A15风机处发现箱变低压侧箱门鼓开，内部电器已经烧毁。
现场勘察及存在问题如下：（1）A15风机及附近杆塔相对位置较高，周围地势空旷，雷击风险系数大，风机及附近线路易受雷击影响，但本次雷击风机内部设备并没有发现异常。
（2）损坏箱变高压室：高压避雷器型号HZS-DN/Z35/J，接地导线6mm 2，长度0.8m，外观无闪络。
（3）损坏箱变低压室：内部烧毁痕迹严重，HY1.5W1-0.8/2.3型防雷器炸裂，该防雷器与风机电源侧连接导线6mm 2,长度1m ，接地线6mm 2,长度2m ；ABB 断路器上端烧毁，内部触点粘合,与其连接的铜排有闪络放电痕迹。
图1 损坏箱变压室（4）其他:35KV 铠装电缆在杆塔及进入箱变侧均金属外皮接地；检测A15风机箱变及杆塔地网阻值0.4Ω（雨后）；本次雷击事故箱变断开，但是线路并没有跳闸（以往有过多次雷击事故跳闸案例）；同时据风场介绍，之前该风场也曾多次因雷击原因造成箱变损坏，低压侧防雷器及设备烧毁居多，高压侧避雷器也有过击穿现象。
招远夏甸风电场 “7.16”雷击事故分析：根据风场对发生事故当天状况的描述及记录以及我司技术人员对现场进行的勘察，经分析认为招远夏甸风电场 “7.16”事故是由于A15号风机附近的输电杆塔遭受雷击，雷电流能量窜入箱变而造成的设备损坏事故，并非风机遭受雷击而引起！参考分析如下：雷雨天气中，集电线路杆塔聚集电荷较多，引发雷击的概率较大。
国电招远夏甸风电场kV升压站及风场电气设备预防性试验及维护技术措施完整版
国电招远夏甸风电场k V升压站及风场电气设备预防性试验及维护技术措施HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】国电山东风力能源有限公司夏甸风电场220kV升压站及电气设备预防性试验、保护校验及维护消缺项目技术措施批准审核编写2016年6月1日一、工作内容1、升压站内电气设备的维护：设备清洁、构架防腐维护一次（本项工作配合预防性试验进行）。
项目包括：站内电气设备、绝缘子、瓷瓶、主变、构架的清污；全站户外构架、设备底座、避雷针、设备本体、配电箱、照明箱、控制箱、端子箱、接地网等金属部分防腐除锈补漆工作；站内各种标识牌脱落后重新粘贴，各色相重新上色工作；各接线端子及接线盒防锈工作；各转动、传动部件加注润滑油等。
具体项目见附表一：升压站电气设备预防性试验见附表二：二、技术要求均须执行以下标准：1、DL-T596-1996《电气设备预防性试验规程》2、DL/T 995-2006《继电保护和电网安全自动装置校验规程》3、DL/T 724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》4、DLT 544-2012《电力通信运行管理规程》5、GB/T 14285-2006《继电保护技术规程》6、GB 26860-2011《电力安全工作规程（发电厂和变电站电气部分）》7、GB/T 7261—2000《继电器及装置基本试验方法》8、GB/T 《高电压试验技术第一部分一般定义及试验要求》9、GB/T 《高电压试验技术第二部分测量系统》10、DL/T 《现场绝缘试验实施导则》11、《电力设备交接和预防性试验规程》12、GB/T 19519-2014《架空线路绝缘子标称电压高于1000V交流系统用悬垂和耐张复合绝缘子定义、试验方法及接收准则》13、DL/T 1000-2015《标称电压高于1000V架空线路用绝缘子使用导则》三、工作安全规定1、认真遵守国电山东风力能源有限公司夏甸风电场安全管理制度。
2024年风电场电力二次系统安全防护方案
2024年风电场电力二次系统安全防护方案____年风电场电力二次系统安全防护方案一、背景介绍近年来，随着环境问题的日益突出，可再生能源的开发和利用得到了广泛关注，风能作为一种清洁、可再生、丰富的能源资源，受到了政府和社会的重视。
风电场作为风能的主要利用方式之一，已成为清洁能源发电的重要形式。
然而，由于风电场位于户外环境中，暴露于自然条件之下，其电力二次系统也面临着各种潜在的安全威胁和隐患。
为了保证风电场的正常运行和电力二次系统的安全稳定，有必要制定一套完善的防护方案。
二、风电场电力二次系统的安全威胁1. 自然灾害：如雷击、风沙、风暴等自然灾害可能对风电场电力二次系统造成破坏，引发电力故障甚至事故。
2. 电磁干扰：周围设备和无线电通信设备可能对电力二次系统产生电磁干扰，干扰其正常运行。
3. 操作失误：由于操作人员的操作不当，可能导致电力二次系统的故障，甚至引发火灾和爆炸等严重事故。
4. 黑客攻击：风电场电力二次系统存在与互联网相连的可能性，黑客可能通过网络攻击手段获取系统控制权限，导致系统瘫痪或被远程操控。
三、风电场电力二次系统安全防护方案为保障风电场电力二次系统的安全稳定运行，需要采取以下措施：1. 自然灾害防护（1）建立完善的防雷系统，对风电场中的各类设备进行有效的引雷、接地保护，减少因雷击引起的事故风险。
（2）加固和抢修电缆线路，防止风沙和风暴等自然因素对电缆线路造成损害。
（3）科学合理地选择风电场建设地点，避免选址在自然灾害多发地区。
2. 电磁干扰防护（1）合理设计电力二次系统的布置和工作参数，避免与周围设备和无线电通信设备产生干扰。
（2）采用屏蔽和隔离措施，防止电磁干扰的传播和扩大，保证电力二次系统的稳定运行。
3. 操作人员培训和操作规程（1）加强操作人员的培训，提高其安全意识和操作技能，确保操作人员能正确操作电力二次系统。
（2）制定详细的操作规程和应急预案，规范操作人员的行为，确保电力二次系统的安全运行。

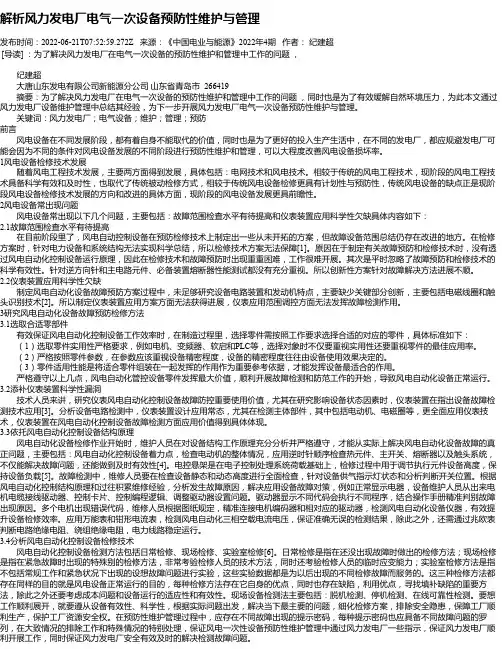

解析风力发电厂电气一次设备预防性维护与管理
解析风力发电厂电气一次设备预防性维护与管理发布时间：2022-06-21T07:52:59.272Z 来源：《中国电业与能源》2022年4期作者：纪建超[导读] ：为了解决风力发电厂在电气一次设备的预防性维护和管理中工作的问题，纪建超大唐山东发电有限公司新能源分公司山东省青岛市 266419摘要：为了解决风力发电厂在电气一次设备的预防性维护和管理中工作的问题，同时也是为了有效缓解自然环境压力，为此本文通过风力发电厂设备维护管理中总结其经验，为下一步开展风力发电厂电气一次设备预防性维护与管理。
关键词：风力发电厂；电气设备；维护；管理；预防前言风电设备在不同发展阶段，都有着自身不能取代的价值，同时也是为了更好的投入生产生活中，在不同的发电厂，都应规避发电厂可能会因为不同的条件对风电设备发展的不同阶段进行预防性维护和管理，可以大程度改善风电设备损坏率。
1风电设备检修技术发展随着风电工程技术发展，主要两方面得到发展，具体包括：电网技术和风电技术。
相较于传统的风电工程技术，现阶段的风电工程技术具备科学有效和及时性，也取代了传统被动检修方式，相较于传统风电设备检修更具有计划性与预防性，传统风电设备的缺点正是现阶段风电设备检修技术发展的方向和改进的具体方面，现阶段的风电设备发展更具前瞻性。
2风电设备常出现问题风电设备常出现以下几个问题，主要包括：故障范围检查水平有待提高和仪表装置应用科学性欠缺具体内容如下：2.1故障范围检查水平有待提高在目前阶段里了，风电自动控制设备在预防检修技术上制定出一些从未开拓的方案，但故障设备范围总结仍存在改进的地方。
在检修方案时，针对电力设备和系统结构无法实现科学总结，所以检修技术方案无法保障[1]。
原因在于制定有关故障预防和检修技术时，没有透过风电自动化控制设备运行原理，因此在检修技术和故障预防时出现重重困难，工作很难开展。
其次是平时忽略了故障预防和检修技术的科学有效性。
针对逆方向针和主电路元件、必备装置熔断器性能测试都没有充分重视。
国电招远夏甸风电场220kV升压站及风场电气设备预防性试验及维护组织措施
国电山东风力能源有限公司夏甸风电场220kV升压站及电气设备预防性试验、保护校验及维护消缺项目组织措施批准审核编写2016年6月1日一、编制目的：为实现国电夏甸风电场220kV升压站及电气设备预防性试验、保护校验及维护消缺项目的有序开展，杜绝设备事故、确保无人身伤害、顺利完成停送电任务，特编此组织措施。
二、工程概况：国电夏甸风电场位于山东省烟台招远市夏甸镇，总装机容量99MW，并网电压220kV，并网时间为2014年12月；升压站电压等级为220kV/35kV，安装一台容量为100MVA主变压器，220kV系统采用单母线分段接线方式，配电装置采用户内GIS设备分布，主变高压侧连接至220kV母线上，35kV系统采用单母分段接线方式，35kV母线接6条集电线路、1台接地变、1台站用变、2台动态无功补偿装置及SVG变压器。
三、组织机构及分工：（一）成立停电检修指挥部总指挥：陈学勇副总指挥：孙彬成员：刘新成、孟宪彬职责：指挥部负责开展对全站停电检修整体工作的指导、组织和协调。
（二）指挥部下设四个工作组1、安全组组长：陈学勇成员：刘新成、施工单位安全专责职责：负责全站停电检修过程的安全管理和监督工作。
2、技术组组长：孙彬成员：孟宪彬、姜鹏飞、曹晖浩、施工单位职责：负责全场停电检修过程中的设备试验、电气设备调试等；负责监督完成各项停电条件的落实，负责系统、设备故障、缺陷等停电检修过程中的异常问题处理。
3、操作组：组长：孙彬成员：孟宪彬、姜鹏飞及现场运行值班人员职责：负责设备停电过程与调度之间的联系，负责设备停电检修过程中所有设备、系统的启停操作、运行调整；负责相关工作票的办理，并对安全措施的落实执行情况进行检查；组织生产人员配合检修单位做好各项检修工作。
4、后勤组组长：陈学勇成员：王真真职责：负责车辆调度、办公设施、生活设施、通讯畅通等后勤保障以及对外宣传、信息发布工作等。
四、夏甸风电场停、送电安排1、全站停电周期（具体以调度令为准）2016年6月4日10:15-2016年6月6日17:002、各设备停送电流程①6月4日6:00-6:40，依次停运A1-A33风机、B1-B25风机，严格控制停运速率，避免有功变化率超限。
国电招远夏甸风电场220kV升压站及风场电气设备预防性试验及维护技术措施
国电山东风力能源有限公司夏甸风电场220kV升压站及电气设备预防性试验、保护校验及维护消缺项目技术措施批准。
传升压站电气设备预防性试验见附表二：二、技术要求均须执行以下标准：1、DL-T596-1996《电气设备预防性试验规程》2、DL/T995-2006《继电保护和电网安全自动装置校验规程》3、DL/T724-2000《电力系统用蓄电池直流电源装置运行与维护技术规程》4、DLT544-2012《电力通信运行管理规程》5、GB/T14285-2006《继电保护技术规程》6、GB26860-2011《电力安全工作规程（发电厂和变电站电气部分）》7、GB/T7261—2000《继电器及装置基本试验方法》8、GB/T16927.1-2011《高电压试验技术第一部分一般定义及试验要求》9、GB/T16927.2-2013《高电压试验技术第二部分测量系统》10、DL/T474.1-2006《现场绝缘试验实施导则》11、《电力设备交接和预防性试验规程》12、GB/T19519-2014定义、试验方法及接收准则》13、DL/T1000-2015三、工作安全规定1234567、在运行的二次回路上工作时，应穿低压绝缘鞋或站在绝缘垫上，有专人监护，使用的工具必须绝缘。
电流互感器二次侧不得开路，短路二次侧绕组必须使用截面积不小于 2.5mm2的短路片或短路铜线，连接必须牢固可靠。
禁止将电压互感器二次侧短路，严禁在带电的电压互感器上工作。
试验中必须采取措施，严防电压互感器从二次侧往一次侧返电。
9、运行人员认真监督，发现危险状况及时制止，9、对于违反以上规定者严格按规章制度处理，并按“四不放过”原则追究相应责任。
四、工作前准备1、试验前对工作票三种人进行确认，并明确相应分工及责任。
2、工作负责人应对全体人员详细布置试验内容。
试验标准和安全注意事项，试验人员要有明确的分工，坚守岗位，各行其是。
3、试验前必须了解试验现场情况，试验用具和被试验设备的情况，装置检验所使用的仪器、仪表必须经过检验合格，并应满足GB/T7261—2000中的规定。
2024年风电场运行、检修、安全工作内容
2024年风电场运行、检修、安全工作内容____年风电场运行、检修、安全工作内容主要包括以下方面：一、风电场运行管理1. 日常运行管理：负责风电场的日常运营管理工作，包括设备运行监控、数据分析、故障解决等。
2. 运行计划制定：根据气象条件和需求，制定风电场的运行计划，确定风机的运行状态和发电量。
3. 运行数据分析：对风电场的运行数据进行分析和评估，确定运行状况，识别潜在问题，并提出改进措施。
二、风电场检修管理1. 检修计划制定：制定风电场的检修计划，安排设备的定期维护和检修工作。
2. 设备维护：按照风电设备的要求，进行设备的维护工作，保证设备的正常运行。
3. 故障排除：对风电设备进行故障诊断和排除工作，确保设备的稳定运行。
三、风电场安全管理1. 安全培训：组织风电场工作人员进行安全培训，提高员工的安全意识和应急处理能力。
2. 安全检查：定期进行风电场的安全检查工作，排查安全隐患，并及时采取有效的措施予以处理。
3. 事故调查：对风电场的事故进行调查和分析，找出事故原因，并提出防范措施，以避免类似事故再次发生。
四、风电场运行优化1. 数据监测和分析：通过对风电场运行数据的监测和分析，提高发电效率和设备利用率。
2. 运维标准化和一体化：制定风电场的运维标准和规范，实现运维工作的一体化管理。
3. 技术改造和升级：根据风电场的实际情况，进行设备的技术改造和升级，提高设备性能和可靠性。
五、环保与节能工作1. 环境监测：对风电场周边环境进行监测，确保设备运行对环境的影响在正常范围内。
2. 节能措施：采取节能措施，提高能源利用效率，减少对环境的影响。
3. 废物处理：对风电场产生的废物进行妥善处理，保护环境。
六、应急响应和灾害防范1. 应急预案编制：制定风电场的应急预案，明确应急处置程序和责任分工。
2. 应急演练：定期组织风电场的应急演练工作，提高应急响应能力。
3. 灾害防范：加强风电场的灾害防范工作，减少灾害对设备和人员的影响。
6月22日预防性试验注意事项
6月22日预防性试验注意事项一、准备工作1、22日8时前生活生产用水储满；2、22日8时前井下主水仓、采区水仓、各排水点积水排空；3、确认柳林电供电正常；4、确认发电机状态正常、油料充足。
二、10kV Ⅱ段试验1、中央变电所合联络开关100#，将2#进线总控112#分断闭锁；2、主通风机房确认进线柜5510及联络柜5500在合闸位置，将5520进线柜分断闭锁；3、确认副立井绞车电源由1#低压变（5403柜）供电；4、将变电站10kV段5400及5400-3分段联络柜分断闭锁；5、开始试验。
影响供电范围：地面工程备用、餐厅一楼、旧宿舍楼、旧办公楼、煤场门房、深井泵三、10kV Ⅰ段试验1、合变电站10kV段5400及5400-3分段联络柜并恢复10kVⅡ段所有高压柜供电；2、中央变电所解除2#进线总控112#高开闭锁恢复合闸，将1#进线总控101#高开分断闭锁；3、主通风机房解除5520进线柜闭锁恢复合闸，确认进线柜5520及联络柜5500在合闸位置，将5510进线柜分断闭锁；4、确认副立井绞车电源由2#低压变（5405柜）供电；5、开始试验，注意10kVⅠ段母线为带电状态。
影响供电范围：筒仓、磅房、澡堂锅炉、洗衣房、餐厅二楼、主斜井、炸药库、电工车间、污水处理、净化水、木工房、修理车间四、35kV段试验1、将5410及5413断开；2、主通风机房停主扇；3、停各10kV支路；4、停5401并分断闭锁，停3407，将35kVⅠ路进线3405及线路PT-1分断闭锁；5、合5404柜，送柳林电，合分段联络5400柜；6、送5416柜，通风机房恢复主扇运行；7、送5410及5413，井下恢复供电；8、送5414地面箱变、5403低压变、5405低压变；9、开始试验。
五、试验完毕恢复正常供电步骤1、将5410及5413断开；2、主通风机房停主扇；3、停各10kV支路；4、停5404（柳林电）并分断闭锁；5、依次合35kV段高压柜；6、合5401，恢复10kV段母线供电；7、送5416柜，通风机房恢复主扇运行；8、恢复其它10kV段高压柜供电；9、各机房硐室恢复原运行状态。
风电场防止全场停电事故措施
风电场防止全场停电事故措施1加强蓄电池组的运行管理和维护（含逆变电源）及柴油发电机组的维修。
2 浮充电运行的蓄电池组，除制造厂有特殊规定外，应采用恒压方式进行浮充电。
浮充电时，严格控制单体电池的浮充电压上、下限，防止蓄电池因充电电压过高或过低而损坏。
3浮充电运行的蓄电池组，应严格控制所在蓄电池室环境温度，一般以20℃-25℃为基准，不能偏离基准温度，防止因环境温度过高或过低使蓄电池容量严重下降，运行寿命缩短。
4新安装的阀控密封蓄电池组，应进行全核对性放电试验。
以后每隔2-3年进行一次核对性放电试验。
运行了6年以后的蓄电池组，每年做一次核对性放电试验。
5应定期对充电、浮充电装置进行全面检查，校验其稳压、稳流精度和纹波系数，不符合要求的，应及时对其进行调整，以满足要求。
6直流系统各级熔断器的定值整定，应保证级差的合理配合。
上、下级熔体之间（同一系列产品）额定电流值，应保证2—4级级差，电源端选上限，网络末端选下限。
7当直流断路器与熔断器配合时，应考虑动作特性的不同，对级做适当调整，直流断路器下一级不宜再接熔断器。
8改变直流系统运行方式的各项操作必须严格执行现场规程规定。
9直流母线在正常运行和改变运行方式的操作中，严禁脱开蓄电池组。
10充电、浮充电装置在检修结束恢复运行时，应先合交流侧开关，再带直流负荷。
11风电场的主保护装置应完好并正常投运，后备保护可靠并有选择性的动作，带有开关失灵保护的主开关应将其投入运行，严防开关拒动、误动扩大事故。
12应提高主保护的投入率，主保护投入率＞99.9％，同时也应认真研究分析提高后备保护可靠性的措施。
13 220kV及以上线路失灵保护均须投入使用，凡接入220kV及以上系统的变压器保护也宜起动失灵保护。
不得使用不能快速返回的电气量保护和非电气量保护作为失灵保护的起动量。
14 断路器失灵保护的相电流判别元件动作时间和返回时间均不应大于20ms。
15根据《继电保护和安全自动装置技术规程》的规定，完善主变压器零序电流电压保护，避免因主变异常引起故障扩大。
大唐招远风力发电有限责任公司大唐金岭风电场220kV升压站
(四)建设单位应做好输变电工程对环境影响的宣传工作，提高公众对输变电工程环境影响的认识。
三、该项目投入使用前，你公司应向烟台市环境保护局书面提交试运行申请，经检查同意后方可进行试运行，并自试运行期之日起三个月内向我厅申请建设项目竣工环境保护验收。经验收合格后，方可正式投入运行。
大唐招远风力发电有限责任公司大唐金岭风电场220kV升压站工程环境影响报告表
省级环保部门审批意见
鲁环辐表审〔2014〕109号
经研究，对《大唐招远风力发电有限责任公司大唐金岭风电场220kV升压站工程环境影响报告表》审批如下：
一、大唐招远风力发电有限责任公司大唐金岭风电场220kV升压站位于烟台招远市金岭镇境内，站址中心坐标东经120°16′04.83″，北纬37°18′56.65″。建设1台主变压器（100MVA）、1回220kV出线和2回35kV出线，其中主变压器户外布置，220kV配电装置采用户内GIS。升压站内同时建设综合楼、生产楼、无功补偿装置、消防水池、事故油池、水泵房、附属用房等。工程总投资3700万元，其中环保投资59万元。升压站已建设完成，此次为补办环评手续。从环境保护的角度考虑，该工程对环境的影响符合国家有关规定和标准，我厅同意该工程实施。
二、该(一)升压站外离地1.5m处的工频电场强度应控制在4kV/m以下，工频磁感应强度应控制在0.1mT以下。
(二)升压站内应设置40m3事故油池和事故油收集系统，确保含变压器油的废水全部进入事故油池。变压器油及含油废水和报废的蓄电池应按危险废物处置，实行危险废物转移联单制度，并由具备危险废物处置资质的单位处置。
四、接到此审批意见后10日内，将本审批意见及报告表送烟台市环境保护局、招远市环境保护局和当地规划部门备案。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
国电山东风力能源有限公司
夏甸风电场
220kV升压站及电气设备预防性试验、保护校验及维。
传
升压站电气设备预防性试验见附表二：
二、技术要求
均须执行以下标准：
1、DL-T596-1996《电气设备预防性试验规程》
12
2
3、试验人员必须经过专业技术培训，持证上岗。
进行电气试验工作不得少于4人。
4、试验时要严肃认真、集中精力。
严格执行停送电、验电、放电等有关规章制度。
5、现场试验人员必须掌握电气防灭火知识及触电紧急救护方法。
6、试验人员工作前必须正确穿戴劳动防护用品，操作中严格按规章制度操作，杜绝违章指挥，违
章操作，人人做到“四不伤害”。
7、在运行的二次回路上工作时，应穿低压绝缘鞋或站在绝缘垫上，有专人监护，使用的工具必须绝缘。
电流互感器二次侧不得开路，短路二次侧绕组必须使用截面积不小于2.5mm2的短路片或短
路铜线，连接必须牢固可靠。
禁止将电压互感器二次侧短路，严禁在带电的电压互感器上工作。
试验中必须采取措施，严防电压互感器从二次侧往一次侧返电。
9、运行人员认真监督，发现危险状况及时制止，
9、对于违反以上规定者严格按规章制度处理，并按“四不放过”原则追究相应责任。
四、工作前准备
1、试验前对工作票三种人进行确认，并明确相应分工及责任。
2、工作负责人应对全体人员详细布置试验内容。
试验标准和安全注意事项，试验人员要有明确的
3
4
5
6、
7
2
3、试验前应测量被试设备的绝缘电阻，合格后才可进行其他试验项目。
4、试验前和变更试验接线时，应坚持复查接线；合、拉闸必须互相呼应，正确传达口令；加
压时应重复要求加压的数字。
避免加压错误。
5、改变接线、寻找故障或试验结束时，应先断开试验电源，然后放电，必要时还应将升压设
备的高压部分接地。
6、试验用低压电源、电压互感器、电流互感器、二次回路等的接地线，必须在设备停电后拆
除。
7、在泄漏、耐压试验中，当发现升压到某一值时，调压器继续升压而电压表指示不再上升或
电压表指示突然回零，应立即将调压器手把调至零位，断开开关，切断电源，找出原因。
8、在进行与温度和湿度有关的各种试验(如测量直流电阻、绝缘电阻、tgδ、泄漏电流等)时，
应同时测量被试品的温度和周围空气的温度和湿度。
9、进行绝缘试验时，被试设备温度不应低于+5℃，户外试验应在良好的天气进行，且空气相
对湿度一般不高于80%。
10、50Hz交流耐压试验，加至试验电压后的持续时间，均为1min。
11
12
13
14
15
16
以1
2
3
直接接到被试保护屏柜的端子排上。
交流电压、电流试验接线的相对极性关系应与实际运行接线中电压、电流互感器接到屏柜上的相对相位关系（折算到一次侧的相位关系）完全一致。
4、在整定检验时，除所通入的交流电流、电压为模拟故障值并断开断路器的跳、合闸回路外，整套装置应处于与实际运行情况完全一致的条件下，而不得在试验过程中人为地予以改变。
5、装置整定的动作时间为自向保护屏柜通入模拟故障分量（电流、电压或电流及电压）至保护动作向断路器发出跳闸脉冲的全部时间。
6、电气特性的检验项目和内容应根据检验的性质，装置的具体构成方式和动作原理拟定。
7、检验装置的特性时，应符合实际运行条件，并满足实际运行的要求。
每一检验项目都应有明确的目的，或为运行所必须，或用以判别元件、装置是否处于良好状态和发现可能存在的
缺陷等。
8、拆装继电保护装置时，要做好标记，必要时画接线草图，防止接线错误。
（三）、蓄电池充、放电试验
1、蓄电池组的恒流限压充电电流和恒流放电电流均为I10，额定电压为2V的蓄电池，放电终止电压为1.8V；只要其中一个蓄电池放到了终止电压，应停止放电。
在三次充放电循环之内，若
以上。
3、施工前确保绝缘子表面已清洗干净且处于干燥状态。
对于油渍等可能影响PRTV附着力的污物采用合适的清洗剂或清洗程序进行处理，严禁使用表面活性剂等具有脱模作用的清洗剂。
禁止使
用强氧化性清洗剂，以避免损坏设备表面。
4、 PRTV涂层不能对设备的预防性试验有影响。
对于盘形悬式绝缘子，施工前应进行绝缘电阻测试，有零值和低值的绝缘子应更换后再施工；施工中在金具上留下用于零值测量的部位，确保该
部位不覆盖涂料。
5、使用前在密封条件下使PRTV 涂料混合均匀；涂料应用多少取多少，取后立即将容器密封。
6、变电设备采用喷涂施工工艺，输电设备采用喷涂或刷涂施工工艺。
7、涂层厚度0.5±0.1mm。
8、严格按照涂料的使用说明书施工, 涂层应均匀、平整、光滑、不堆积、不流淌、无气泡、
无拉丝、无缺损、无漏涂。
六、工作注意事项
1、试验操作过程中应精神集中，随时注意异常情况，试验人员应穿绝缘靴或站在绝缘垫上。
42的绝5
7
9
12
14、试验工作结束后，试验负责人应认真核对试验项目，做好记录，当试验结果无误后，才能
拆除试验接线，恢复设备原有接线。
15、恢复试验前的线路状态，当需要对线路恢复送电时，应撤回线路上所有的工作人员，确认
线路无人工作时，拆除有关警示牌，由值班人员按送电顺序送电。
16清点试验工具、仪表、材料，清扫工作环境卫生，方可离开工作场所。
