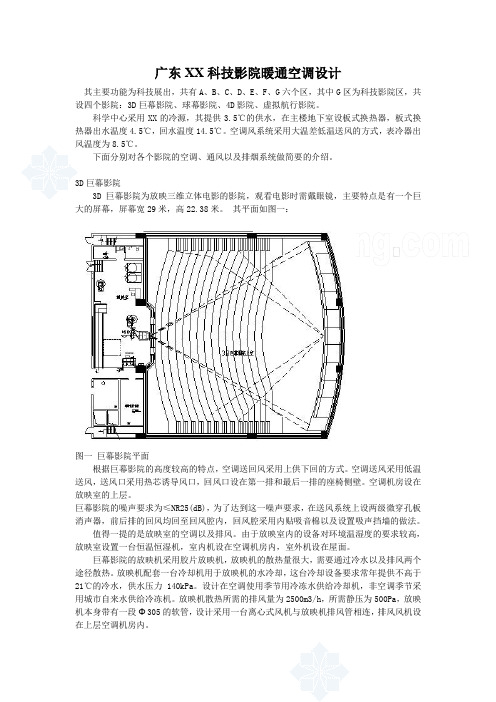

广东XX科技影院暖通空调设计其主要功能为科技展出，共有A、B、C、D、E、F、G六个区，其中G区为科技影院区，共设四个影院：3D巨幕影院、球幕影院、4D影院、虚拟航行影院。
科学中心采用XX的冷源，其提供3.5℃的供水，在主楼地下室设板式换热器，板式换热器出水温度4.5℃，回水温度14.5℃。
空调风系统采用大温差低温送风的方式，表冷器出风温度为8.5℃。
下面分别对各个影院的空调、通风以及排烟系统做简要的介绍。
3D巨幕影院3D巨幕影院为放映三维立体电影的影院，观看电影时需戴眼镜，主要特点是有一个巨大的屏幕，屏幕宽29米，高22.38米。
其平面如图一：图一巨幕影院平面根据巨幕影院的高度较高的特点，空调送回风采用上供下回的方式。
空调送风采用低温送风，送风口采用热芯诱导风口，回风口设在第一排和最后一排的座椅侧壁。
空调机房设在放映室的上层。
巨幕影院的噪声要求为≤NR25(dB)，为了达到这一噪声要求，在送风系统上设两级微穿孔板消声器，前后排的回风均回至回风腔内，回风腔采用内贴吸音棉以及设置吸声挡墙的做法。
值得一提的是放映室的空调以及排风。
由于放映室内的设备对环境温湿度的要求较高，放映室设置一台恒温恒湿机，室内机设在空调机房内，室外机设在屋面。
巨幕影院的放映机采用胶片放映机，放映机的散热量很大，需要通过冷水以及排风两个途径散热。
放映机配套一台冷却机用于放映机的水冷却，这台冷却设备要求常年提供不高于21℃的冷水，供水压力140kPa。
设计在空调使用季节用冷冻水供给冷却机，非空调季节采用城市自来水供给冷冻机。
放映机散热所需的排风量为2500m3/h，所需静压为500Pa，放映机本身带有一段Φ305的软管，设计采用一台离心式风机与放映机排风管相连，排风风机设在上层空调机房内。
巨幕影院排烟单独设管路，补风与空调送风共用管路。
排烟口距影院最远点不超过30M。
排烟风机与补风风机设在上层空调机房内。
2 球幕影院球幕影院的幕为一半圆球形，罩在观众区的上方。
某影院暖通空调系统设计与案例分析(经典)
影院设计技术要求建筑及工艺设计要求（一）国际影城（五星级影城）建筑设计的基本条件：1、电影院（城）内观众的进、出场应顺畅，便于运营管理，应避免人流交叉和拥挤，二层以上的大、中型电影城进场应设有电梯或扶梯；观众疏散楼梯的位置数量和出口的宽度应符合消防要求，必须保证观众安全疏散。
2、观众厅的平面应符合所在柱网结构，若结构可以改动，根据设计中的具体的情况而改动；若结构不能改动，柱距不能小于 8.4 米。
3、楼面活荷载应取 3-4 k N/㎡。
4、电影院的建筑高度：设有大厅的影院内部净高度≥9.5M；设有中厅的影院内部净高度≥8M；设有小厅的影院内部净高度≥6.5M。
工艺设计的基本条件：一、工艺设计指标1、影院内大堂面积不应小于 0.5 ㎡/座。
2、洗手间距观众入口＜50m,应分层设置。
洗手间的设计；每 150 座设置一个洗手池，男厕：每 150 座设一个大便器，每 75 座设一个小便器；女厕：每 50 座设一个大便器。
并设置残疾人卫生洁具和设施。
按以上标准计算用水量。
3、最近视距不宜小于银幕宽度的 0.6 倍，不应小于银幕宽度的 0.55 倍。
最远视距不宜大于银幕宽度的 1.8 倍，不应大于银幕宽度的 2.00 倍。
4、第一排观众座椅地面离银幕下缘的距离为视点高度，视点高度不宜大于 1.5M，不应大于 1.7M。
5、第一排观众的水平视线与银幕上缘的角度称为仰视角。
最大仰视角不宜大于40°，不应大于 45°6、放映光轴的水平偏角（即水平放映角）不宜大于3°；放映光轴的垂直偏角（放映俯角）不宜大于4°，不应大于6°。
7、每段疏散通道不应大于 20M，疏散楼梯净宽≥1.4M，疏散门口 1.4M 内不应设置踏步。
二、影院观众厅体型电影厅设计的几何尺寸：观众厅的长宽比例为 1.5：1；最大面积≤700㎡。
最小面积应≥150㎡，不少于 100 座（考虑视听效果和投资成本）。
关于影剧院空调设计的几点意见
关于影剧院空调设计的几点意见
一、影剧院的特点：
1、人员密集属短时段聚集场所。
2、空间较高。
3、有隔声，消声要求。
4、舞台灯光功率大，变化多。
二、真对影剧院的特点，空调设计应考虑如下几点：
1、负荷变化较大，空调系统应有预热，预冷能力使用过程中新风量较大。
如单独采用辐射供热、供冷方式由于其热惰性较大不适合。
辐射供冷由于无除湿能力更适应用在新风量较少的建筑内作为联合供冷的一种方式。
2、由于空间较高，舞台灯光负荷出现在高大空间上部，如采用置换通风方式更容易满足工作区人员使用要求且更具节能性。
3、由于对环境噪声的使用要求，空调系统应考察消声及隔声处理。
4、舞台灯光热量的排除一般以在其上部设置排风直接排出最为节能、见效。
普通影城建筑采暖空调设计要求
普通影城建筑采暖空调设计要求随着人们生活水平的不断提高，娱乐休闲方式也越来越多样化，电影成为现代人们最为喜欢的休闲娱乐方式之一。
因此，电影院逐渐成为人们休闲娱乐和社交交流的中心。
而在电影院的建筑设计中，采暖空调的设计方案也应该是重要的考虑因素之一。
在本文中，我们将探讨普通影城建筑采暖空调设计的要求，以帮助您更好地了解关于电影院建筑设施的相关知识。
一、普通影城建筑采暖空调设计的目的电影院是一个人口密集的场所，每天都有大量的观众聚集。
因此，为了保证在夏季阳光高温和冬季寒冷天气下的室内环境舒适，普通影城建筑的采暖空调系统必须符合一定的设计标准。
恰当的采暖和空调系统可以确保在连续多天的高温和低温天气情况下，室内温度保持在用户舒适的范围内。
二、普通影城建筑采暖空调设计的要求1、室内温度要符合要求普通影城建筑的采暖空调设计需要充分考虑观众的舒适需求，所以室内温度的控制是非常关键的。
在冬季，为了保证影院内的温度达到用户舒适要求，采暖系统应该根据影厅的容积和里面的人数来计算合适的供暖能力。
在夏季，空调系统应该合理配置以满足室内温度偏高的问题。
观众的位置和舒适性也应该考虑在内，尤其是在靠近门口的座位和座位下方的区域。
2、新风系统新风系统是普通电影院建筑采暖空调的重要组成部分。
在电影院内，人的呼吸和大量的二氧化碳气体排放会对室内空气质量造成不利影响。
“新风”是指通过机械方式把新鲜的室外空气引进影厅，并排出室内污浊的空气。
在新风系统的设计中，需要标准的过滤和废气处理功能，以确保室内空气的清新度和舒适度。
3、通风系统在室内温度和湿度得以控制的同时，通风系统可以增加空气对流，促进空气的流动，控制室内空气的污染和反臭。
在夏季，室外温度较高时需要增强通风，而冬季就需要尽可能减少通风量，并加大隔热保温层的数量，以使全年效能更为高效。
4、噪音控制电影院是一个娱乐和休闲场所，但是场内噪音和环境噪音的控制却是重要的因素之一。
普通电影院的采暖空调系统应避免产生过多的噪声。
影视摄影棚空调通风设计
影视摄影棚空调通风设计摘要：描述了影视摄影棚空调通风系统的设计，重点阐述了摄影棚的气流组织的设计计算，能够为同类型的高大空间的空调通风设计提供设计参考。
关键词：摄影棚；高大空间；气流组织1引言摄影棚是影视制作建筑中最具有代表性的建筑，其用于电影制作过程中内景的拍摄，也是剧组撘景、灯光、摄影、录音等多工作配合摄影的场所，是影视基地内最为重要的组成部分。
随着电影电视行业的飞速发展，影视基地建设数量越来越多，规模也越来越大，其中对暖通空调的设计提出了新的课题，新的要求。
本文就横店某摄影棚为例，对其中空调通风的设计进行简要分析。
2 摄影棚概况及其特点影视产业园项目建设地点：东阳市横店镇。
摄影棚为单层公共建筑，耐火等级为一级；辅房部分为多层，耐火等级为二级。
框架结构，摄影棚屋顶部分网架结构，设计使用年限为50年，抗震设防类别为乙类，抗震设防烈度为6度。
摄影棚空间高大，声学标准高。
需要满足不同剧组置景及拍摄的要求。
3 设计参数本工程为单冷空调，空调工况下，夏季室内设计温度为26℃，相对湿度65%，新风量标准按照新风比5%计算，其他工况条件下，采用不同的通风模式。
4空调系统设计4.1 摄影棚负荷特点摄影棚围护结构负荷较小，其声学标准要求较高，没有外窗，维护结构传热系数小，热惰性大；摄影棚内人员密度变化很大，参考摄影棚疏散人数确定新风量。
特别是置景期间及拍摄初期，人员冷负荷占比较少，按照平均人员密度校核人员新风量；照明冷负荷比重很大，摄影棚照明系统包括普通照明系统和拍摄局部照明两部分，其中拍摄局部照明由剧组根据拍摄内容和要求的不同自行设置，不同的拍摄内容将产生不同的灯光散热量。
本工程照明系统散热量按照300W/平方米计算。
照明系统负荷成为摄影棚空调负荷中的最重要的组成部分。
4.2空调冷源根据摄影棚拍摄工艺的使用特殊性，业主的使用要求及机电顾问公司出具的冷源设置分析报告，本工程各主摄影棚设置中央空调，冷冻水由集中制冷站统一提供，空调冷冻水供回水温度为7/12℃。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
摄影棚暖通空调设计小谈
摘要：摄影棚建筑因使用功能特殊，为拍摄各种类型的影视作品提供拍摄场地，因此具有高大空间，温度噪音要求高等特点，同时需要贯彻环保、节能、资源综
合利用的概念，贯彻绿色生态可持续发展的概念，做到安全、可靠，在满足功能
要求的前提下力求经济合理，因此对暖通空调设计提出更高的要求。
摄影棚是供
拍摄影片用的特殊建筑类型，在电影史上，最早出现的摄影棚，是利用日光照明
采用金属和木料结构的框架和玻璃顶棚。
现代摄影棚因为要应对跟多类型的拍摄
空间因此对建筑有了更高的要求，暖通空调系统得设计是摄影棚建筑重要得组成
部分，摄影棚得暖通空调设计能耗对建筑环境，节能有这重大意义。
合理得暖通
空调设计方案对摄影棚建筑来说至关重要。
文本以万达青岛东方影都影视产业园
摄影棚项目为例，对摄影棚暖通空调系统设计做了分析，以便可以为类似建筑类
型得暖通空调设计提供一点参考和借鉴。
关键词：暖通空调系统；摄影棚；运行策略
1．项目概况
本工程为青岛东方影都影视产业园制作区项目。
总建筑面积约为30万m²
（不含摄影棚内混凝土马道及楼梯面积，含滨河建筑超规划，层高所增加的计容
面积）。
分为影视制作区及滨河配套区两大部分。
其中影视制作区主要包括摄影棚、置景车间及库房等。
滨河配套区包括，综合楼、研发中心、后期楼及服务中
心等。
影视制作区根据地块位置又划分为A1、A2、A3、A4四个区。
本次以其中
某一摄影棚为例，摄影棚建筑面积为2000m²。
2.设计参数及设计标准--
2.1室外设计参数
本工程位于山东省青岛市，按《民用建筑供暖通风与空气调节设计规范》GB 50736-2012青岛市选取，青岛市位于北纬36°04′，东经120°20′，海拔76m。
其它参数见下表：夏季室外大气压力：1000.4hPa 冬季室外大气压力：1017.4hPa 夏季空调室外计算干球温度：29.4℃冬季空调室外计算温度：-7.2℃
夏季空调室外计算湿球温度：26.0℃冬季空调室外计算相对湿度：63％
夏季通风室外计算温度：27.3℃供暖室外计算温度：-5℃
夏季室外通风计算相对湿度：73％冬季计算温度：-0.5℃
年平均温度：12.7℃，年最多风向：S 极端最高温度37.4℃，极端最低温度-14.3℃
冬季室外平均风速5.4m/s，夏季室外平均风速4.6m/s
2.2室内设计参数
3.空调冷热源
夏季冷源由独立冷源的移动式空调、多联机空调系统和全新风处理机提供，。
本建筑物冬季空调热源由影视制作区的集中热源提供。
集中冷源由影视制作区内
的制冷机房提供，集中热源由影视制作区内的换热机房提供，经场区室外管网集
中供给，夏季空调冷冻水的供回水温度为6/12℃，冬季空调热水的供回水温度为60/45℃。
空调水系统为闭式两管制，末端为组合式空调器，空调器设比例积分电动调节阀和动态压差平衡阀，在建筑入口设自立式压差控制阀及计量装置，系统
最高工作压力为0.7MPa，阻力损失为134kPa，定压由设于制冷机房内的闭式定
压罐进行定压。
4.采暖热源
采暖集中热源由影视制作区内的换热机房提供，经场区室外管网集中供给，
采暖热水的供回水温度为80/55℃。
在各建筑入口设自立式压差控制阀及计量装置，系统最高工作压力为0.7MPa，阻力损失为58kPa，定压由设于换热机房内的
闭式定压罐进行定压。
5、暖通空调系统
5.1 摄影棚——存在问题以及解决办法
1）温度问题
摄影棚因其特殊的使用功能，空间高大，使用时间不固定，室内有大量灯光
设备散热，对温度有比较高的要求。
为此，本项目经过反复研究，设置了固定式
空调系统和移动式空调共同保证摄影棚内的温度要求，固定式空调设置了独立的
集中式全空气空调系统，空调送回风形式采用上送下回形式，以满足大空间空调
使用要求；移动式空调预留土建以及电气条件，按摄影棚使用要求后期添加，采
用侧送侧回落地形式，满足局部使用要求。
2）通风问题
摄影棚在拍摄过程中由于道具制作以及拍摄过程中会有大量烟气散发，所以
摄影棚在使用时会散发大量的气味，在顶部设置了的机械排风系统以全面排风，
通风换气，消除余热，并预留排风软接口，满足局部排风使用要求；
3）采暖问题
摄影棚内设置了散热器采暖系统和热水风幕机（入口大门），以满足冬季采
暖要求。
散热器采用钢制柱形散热器，明装，并在棚内统一设置了拨盘型房间温
控器，控制主管处的电动水阀。
棚内采暖系统按使用分成两路，一路为散热器，
一路为热水风幕机，采暖系统采用上供、上回式双管系统，散热器供水支管上设
截止阀，回水支管上设闸阀。
5.2 摄影棚附属用房——存在问题以及解决办法
1）化妆室及工作室需要满足其舒适性和灵活使用的要求，因此设置了多联机空调+新风系统。
2）消防值班室/弱电机房因需要单独使用，设置了一套独立多联机空调系统。
3）配电室、变电所单独使用，平时自然通风，设置一套独立多联机空调系统，并提醒建筑专业设置了电动窗，气灭后设置机械排风。
4）整个附属用房除消防值班室/弱电机房、变电所外，统一设置散热器采暖
系统，入口处设置贯流式电热风幕机。
散热器采用钢制柱形散热器，明装，供水
支管上设自动温控阀（铜制），回水支管上设闸阀。
采暖系统一路中供中回、双管、异程系统。
6.结语：
摄影棚建筑因使用功能特殊，对空调通风系统要求较高，为种类型的影视作
品提供拍摄场地，因此具有高大空间，温度噪音要求高等特点，因此增加了暖通
空调系统的设计难度。
随着影视业的不断推进发展，摄影棚建筑逐渐受到大家的
关注，在设计阶段，设计人员对暖通空调系统做了充分的研究讨论，做到了满足
建筑使用要求，技术适宜，经济合理，以及节能环保。
希望可以为更多的摄影棚
暖通空调系统设计提供一些素材和参考。
参考文献：
［1］黄雄伟．民用建筑暖通空调系统节能设计要点探讨［J］．科技创新与
应用2015（19）：33-35．
［2］魏孝晶．民用建筑暖通空调系统节能设计要点［J］．建筑工程技术与设计，2017（13）：51-52．
［3］张冰．民用建筑暖通空调系统节能设计要点［J］．四川水泥，2015（4）：268．。
