计算机网络与通讯_201109_第5章 广域网 第6章 无线网络
计算机网络与通讯

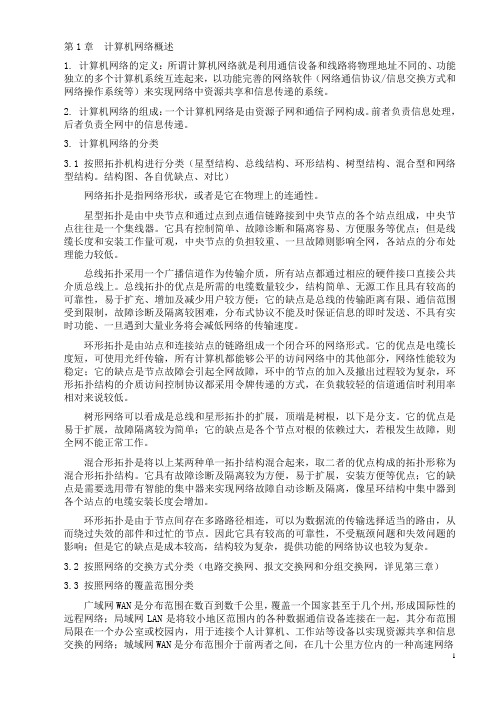

第1章计算机网络概述1. 计算机网络的定义：所谓计算机网络就是利用通信设备和线路将物理地址不同的、功能独立的多个计算机系统互连起来，以功能完善的网络软件（网络通信协议/信息交换方式和网络操作系统等）来实现网络中资源共享和信息传递的系统。
2. 计算机网络的组成：一个计算机网络是由资源子网和通信子网构成。
前者负责信息处理，后者负责全网中的信息传递。
3. 计算机网络的分类3.1 按照拓扑机构进行分类（星型结构、总线结构、环形结构、树型结构、混合型和网络型结构。
结构图、各自优缺点、对比）网络拓扑是指网络形状，或者是它在物理上的连通性。
星型拓扑是由中央节点和通过点到点通信链路接到中央节点的各个站点组成，中央节点往往是一个集线器。
它具有控制简单、故障诊断和隔离容易、方便服务等优点；但是线缆长度和安装工作量可观，中央节点的负担较重、一旦故障则影响全网，各站点的分布处理能力较低。
总线拓扑采用一个广播信道作为传输介质，所有站点都通过相应的硬件接口直接公共介质总线上。
总线拓扑的优点是所需的电缆数量较少，结构简单、无源工作且具有较高的可靠性，易于扩充、增加及减少用户较方便；它的缺点是总线的传输距离有限、通信范围受到限制，故障诊断及隔离较困难，分布式协议不能及时保证信息的即时发送、不具有实时功能、一旦遇到大量业务将会减低网络的传输速度。
环形拓扑是由站点和连接站点的链路组成一个闭合环的网络形式。
它的优点是电缆长度短，可使用光纤传输，所有计算机都能够公平的访问网络中的其他部分，网络性能较为稳定；它的缺点是节点故障会引起全网故障，环中的节点的加入及撤出过程较为复杂，环形拓扑结构的介质访问控制协议都采用令牌传递的方式，在负载较轻的信道通信时利用率相对来说较低。
树形网络可以看成是总线和星形拓扑的扩展，顶端是树根，以下是分支。
它的优点是易于扩展，故障隔离较为简单；它的缺点是各个节点对根的依赖过大，若根发生故障，则全网不能正常工作。
第5章-计算机网络与通信
Page 27
用户
应用层
表示层
会话层 传输层 网络层 T2 数据 链路
层 物理层
5.3.3 TCP/IP参考模型
当今规模最大、覆盖全球的Internet并未使用OSI标准，
而是采用了TCP/IP协议，因此TCP/IP也被称为“事实上
的国际标准”或“工业标准”。
P129
源主机
目的主机
应用层 传输层 网际层 网络接口层
按通信传播方式划分
点-点式网、广播式网
按通信速率划分
低速网、中速网、高速网
按使用范围划分
公用网、专用网
Page 8
5.2 通信技术基础
5.2.1 概述 数据通信的基本概念
信息是消息所包含的内容，数据是信息的载体， 而信号则是数据的电或电磁的编码
数据在传输过程中可以用数字信号和模拟信号两 种方式表示
Page 35
5.4.4 MAC地址
在局域网中，用于标识网络硬件地址 的是MAC地址，即介质访问控制 （Media Access Control）地址，也 叫物理地址。
P135
Page 36
5.5 广域网
广域网（WAN）又称远程网，它 是在一个很大的物理范围内建立的 计算机通信网。通常所覆盖的范围 从几十公里到几千公里，可以超越 一个城市，一个国家甚至于全球。
目录
5.1 网络基础 5.2 通信技术基础 5.3 网络体系结构与协议 5.4 局域网
5.5 广域网 5.6 网络互连设备与操作系统
Page 1
5.1 网络基础
计算机网络是利用通信设备和网络
软件，把地理上分散的多台计算机 连接起来成为一个系统，目的是实
现共享资源。
计算机网络与通讯

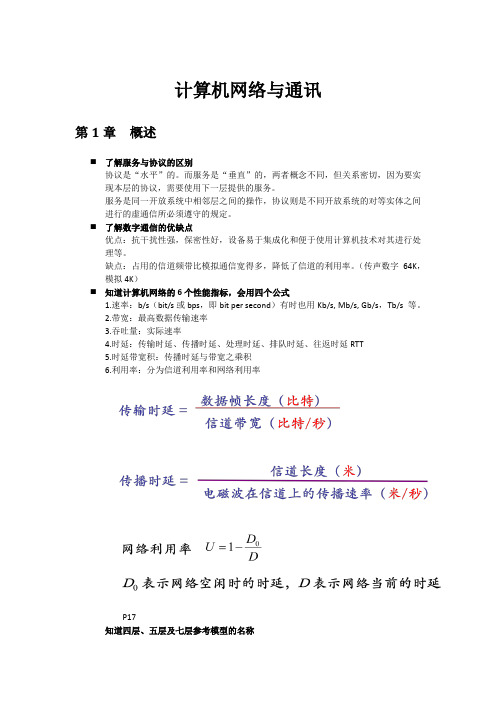

计算机网络与通讯第1章概述⏹了解服务与协议的区别协议是“水平”的。
而服务是“垂直”的，两者概念不同，但关系密切，因为要实现本层的协议，需要使用下一层提供的服务。
服务是同一开放系统中相邻层之间的操作，协议则是不同开放系统的对等实体之间进行的虚通信所必须遵守的规定。
⏹了解数字通信的优缺点优点：抗干扰性强，保密性好，设备易于集成化和便于使用计算机技术对其进行处理等。
缺点：占用的信道频带比模拟通信宽得多，降低了信道的利用率。
（传声数字64K，模拟4K）⏹知道计算机网络的6个性能指标，会用四个公式1.速率：b/s（bit/s或bps，即bit per second）有时也用Kb/s, Mb/s, Gb/s，Tb/s 等。
2.带宽：最高数据传输速率3.吞吐量：实际速率4.时延：传输时延、传播时延、处理时延、排队时延、往返时延RTT5.时延带宽积：传播时延与带宽之乘积6.利用率：分为信道利用率和网络利用率P17知道四层、五层及七层参考模型的名称TCP/IP ：应用层，传输层，互联网层，网络接口层 5层协议：应用层，传输层，网络层，数据链路层，物理层 QSI ：应用层，表示层，会话层，传输层，网络层，数据链路层，物理层 ⏹掌握计算机网络的定义、三种分类及三大要素 定义：以实现远程通信为目的，一些互联的、独立自治的计算机的集合。
三大组成要素：①若干主机；②一个或数个通信子网；③一系列协议。
种类： 按拓扑结构分：星形，树形，总线形，环形，网络形 按覆盖范围分：互联网internet 广域网WAN 局域网LAN 城域网MAN 个人区域网PAN 按不同通信方式分：广播网络，点到点网路 按服务对象分：公用，专用 ⏹掌握网络协议的定义及其三要素 协议：为在网络中进行数据交换而建立的规则，标准或约定称为网络协议 三要素：语法，语义，同步 ⏹知道C/S 模式的含义及其特点 客户-服务器模式: 描述了进程之间服务和被服务的关系 特点：1非对等作用，2通讯完全同步 ⏹了解ISO 、OSI 、RFC 等术语 ISO 国际标准化组织 OSI 开放系统互联参考模型 RFC 请求评论 国际电信联盟电信标准化部ITU-T 美国国家标准化协会ANSI 电气电子工程师协会IEEE 电子工业委员会EIA 因特网工程部IETF 因特网研究部IRTF 因特网协会IS 因特网活动委员会IAB ⏹ 掌握通信系统模型系统模型：源系统，传输系统，目的系统一般模型：源点发送器，传输系统，接收系统，终点，噪声源第2章 数据通信基础知识⏹ 知道基带传输和频带传输的区别是否搬移数据信号频谱基带传输：不搬移数据信号频谱的传输的体制频带传输：利用调制解调器搬移数据信号频谱的传输体制。
计算机网络与通信ppt第5讲 广域网.
美国的某些机构拥有的地址空间甚至比其他一些国家 的全部地址空间还大
每个网络都指定一个网络地址将使路由表太大
增加了路由器成本 查找路由耗时增加 路由器之间交换的路由信息增加
两级IP地址不够灵活
不能充分利用已申请到的地址资源扩充新的网络
划分子网（Subnetting）
子网1： 又称子网寻址或子网路由选择 00001010 00001010 00000101 00000101 xxxxxxxx 01xxxxxxxx xxxxxx xxxxxxxx 方法： 网络号 网络号 子网号 主机号 主机号 从IP地址的主机编号部分“借用”若干位作为子网编号 子网2： 主机编号部分相应缩短 00001010 00000101 10 xxxxxx xxxxxxxx 网络号 子网号 主机号 例如：
IP地址
IP地址包括2个部分: 网络地址（网络号） 主机地址（主机号）
具有相同网络地址的设
223.1.1.1
223.1.2.1
223.1.1.2 223.1.1.4
223.1.2.9
223.1.2.2
223.1.1.3
223.1.3.27
备接口，或不经过路由 器就可以物理上相互通 达的设备
本机
本网中的主机
...
...
1111
1111
局域网中的广播 对指定网络的广播
网络地址 回路(Loopback)
... 任 意 值
0000
一般来说，主机号部分为全“1 ”的IP地址保留用作广播地址； 主机号部分为全“0 ”的IP地址保留用作网络地址。
划分子网
为什么要划分子网？
IP分类不合理，地址空间利用率低

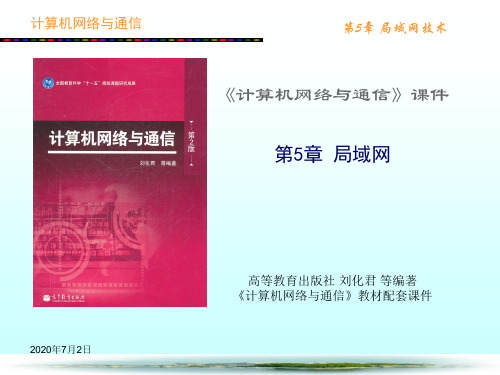

第5章 局域网技术
主要内容: 5.1 局域网体系结构 5.2 以太网工作原理 5.3 以太网技术 5.4 无线局域网 本章小结
2020年7月2日
计算机网络与通信
第5章 局域网技术
5.1 局域网体系结构
5.1.1 局域网的基本概念 5.1.2 IEEE 802局域网标准系列 5.1.3 IEEE 802局域网体系结构
2020年7月2日
计算机网络与通信
第5章 局域网技术
5.1.3 IEEE 802局域网体系结构
• 局域网的标准：IEEE 802（ISO 8802） – IEEE 802是一个标准系列：IEEE 802,IEEE 802.1～IEEE802.14
• 其体系结构只包含了两个层次：数据链路层，物理层 – 数据链路层又分为逻辑链路控制和介质访问控制两个子层
– 有多个以太网接口的路由器。 • 网络接口的MAC地址可以认为就是宿主设备的网络地址。
2020年7月2日
计算机网络与通信
第5章 局域网技术
也可以是2个字节，
• IEEE 802.3标准规定：
但这种格式的地址很 少使用。
– MAC地址的长度为6个字节，共48位；
• 可表示246≈70万亿个地址（有2位用于特殊用途）
2020年7月2日
计算机网络与通信
第5章 局域网技术
1.局域网的特点
1）局域网是一个计算机通信网络，以实现数据通信为目 的，所连接的设备具备数据通信功能，能方便地共享 外部设备、主机、以及软件数据。局域网一般以PC机 为主体，包括终端及各种外设，网络中一般不设中央 主机系统。
2）连网范围较小,通常限于一幢建筑物、一所校园或一 个企业内部。局域网地理覆盖范围大约在0.5m～25km 以内。
数据通信与计算机网络第6章通信网与广域网
6.1.2公共交换电话网PSTN
1．公共交换电话网的基本组成 公共交换电话网主要由用户终端设备、交换设备和传输系统组 成，基本结构如图6-1所示。
电话机
交换机
中继线
用户线
图6-1公共交换电话网的基本组成
6.1.2公共交换电话网PSTN
2．话音业务的特点
（1）速率恒定且单一 （2）话音对丢失不敏感 （3）话音对实时性要求较高 （4）话音具有连续性
光 源
图6-2光纤通信系统的基本组成
6.1.3光纤通信和SDH/PDH
2．光纤通信具有以下特点： (1)通信容量大； (2)损耗极低； (3) 保密性能好； (4)抗电磁干扰能力强； (5)光纤尺寸小，重量轻，便于铺设和运输； (6)材料来源丰富； (7) 寿命长； (8)质地脆，机械强度差； (9)光纤的切断和接续需要一定的工具、设备和技术； (10)分路、耦合不灵活； (11)光纤、光缆的弯曲半径不能过小； (12)在偏僻地区还存在着供电困难问题。
6.1.3光纤通信和SDH/PDH
1．光纤通信系统的基本组成 光纤通信系统主要由光发送机、光接收机、光缆传输线路、 光中继器和各种无源光器件构成，光纤通信系统的基本组成如图 6-2所示。
光发送机
电 端 机 光纤 调 制 光 检 测
中继器
判 决 光 再 源 生 光纤
光接收机
光 检 测 电 端 机
放 大
图6-4 MSAP的基本组成
6.1.4 MSTP、MSAP与PTN
3．分组传送网PTN PTN是基于分组交换的、面向连接的多业务统一传送技术。 PTN网络架构如图6-5所示，
客户业务层
通 道 通 路
虚通道（VC层） 虚通路（VP层）
计算机网络与通信
7、信道容量定理（香农（Shannon）定理）
香农在二十世纪四十年代初奠定了通信的数字理论基础。他的“信道容量定理”指出，可以找到这 样一种技术，当数据传输速率小于或等于某个最大传输速率（信道容量）时，通过它可以以任意小的错 误概率传送信息。相反，如果大于这个上限，则不论采用什么编码技术，错误概率都将无法忍受。 香农给出了有噪声信道的最大传输速率与带宽的关系，因为实际信道不可能没有噪声，所以香农定
外保护层(塑料) 外导体(编织状) 绝缘层 内导体(铜芯) 绝缘层 外导体(编织状)
外保护层(塑料)
同轴电缆基本结构示意图 同轴电缆支持点到点连接，也支持多点连接。分为基带同轴电缆和宽带同轴电缆。 基带同轴电缆一般用于二进制数据信号的传输，多用于计算机局域网；宽带同轴电 缆主要用于高带宽数据通信，支持多路复用。
卫星通信是指利用人造卫星进行中转的通信方式。商用的通信卫星一
般被发射在赤道上方3.6万公里的同步轨道上，另外也有中低轨道的小卫星通信， 如Motorala公司的铱星系统。 特点是：
第六章计算机网络
2．调制解调器的安装
34
6.3.2
配置拨号软件及协议
35
使用拨号上网还需要安装拨号网络适配器和TCP/IP协议 ，具 体操作步骤如下： （1）在“控制面板”中双击“网络”图标，打开网络窗口 ， 单击“添加”，弹出“请选择网络组件类型”窗口 ，选中 “适配器”，单击“添加”。 （2）在“选择网络适配器”窗口中左边框内选择 “Microsoft”，右边框中单击选中“拨号适配器”，单击“ 添加”，弹出“请选择网络组件类型”窗口，在窗口中选中 “协议”，单击“添加”。 （3）在“选择网络协议”窗口中，在左边框内选 “Microsoft”，在右边框中单击选中“TCP/IP”，单击“确 定”后返回“网络”窗口。 （4）插入原版Windows 98安装盘，计算机会自动复制文件到 硬盘中 。
6.3.3
机器的设置
36
1．安装“拨号网络” （1）在 “控制面板”中双击“添加/删除程序”图标， 打开“添加/删除程序属性”窗口，选中“Windows安 装程序”，双击“通讯”。 （2）在 “通讯”对话框中选中“拨号网络”左侧的复 选框，单击“确定” 。 （3）重新启动计算机后，“我的电脑”窗口将有一个“ 拨号网络”图标 。
6.1.3
主机 A
网络通信协议
主机 B
21
第 n 层协议 第 n 层 第 n -1 层 协 议 第 n -1 层 第 1 层协议 第 1 层 第 1 层 第 n -1 层 第 n 层
物理介质
开放式系统互连模型
层次 7 6 5 4 3 2 1 名称 应用层 表示层 会话层 传输层 网络层 数据链路层 物理层
6.2
Internet基础 Internet基础
24
6.2.1 6.2.2 6.2.3
计算机网络与通信
计算机网络与通信第一篇：计算机网络与通信1、计算机网络：是指将不同地理位置上的独立的计算机，用传输介质和连网设备连接起来进行通信，用完善的软件系统进行管理，以实现资源共享为目的的系统。
2、计算机网络的功能：信息交换、资源共享和分布式处理。
3、广域网与计算机通信网的区别：1）广域网一般是将不同城市之间的LAN或者MAN利用计算机通信网进行互连，所覆盖地理范围可从几百公里到几千公里，可以说广域网是LAN或者MAN的延伸；2）广域网与局域网的重大区别是广域网必须运行网络层协议解决寻由问题；3）广域网提供数据资源、软件资源、计算机资源共享，计算机通信网不提供这些资源共享，只为广域网提供通信资源共享；4）广域网的产权属于建造者本身，计算机通信网的产权属于通信网公司，前者通过付费的方式利用后者的通信资源；5）计算机通信网由于距离远，造价昂贵，在我国都是由国家或元占有时间的倒数。
16、数据传输中产生差错的原因：1）独立型差错；2）突发型差错。
17、基带传输：即数字传输，是指对基带信号不加调制而直接在线路上进行传输，它将占用线路的全部带宽，也称数字基带传输。
18、光纤的损耗特性和色散特性是光纤的主要特性，决定了光纤的最大传输距离和最大传输带宽。
19、光纤的分类：按照折射率分布有均匀光纤和非均匀光纤，按照传输的总模数，光纤通常分为单模光纤和多模光纤。
20、光纤的主要特点：抗干扰能力强、保密性好、重量轻、中继距离长等。
、21、常用的数据交换技术有3种：电路交换、报文交换、分组交换、其中使用“存储转发”交换方式有：报文交换、分组交换（包交换）。
22、电路交换的特点：线路利用率低、电路交换时延小、提供通特码、差分曼彻斯特码、AMI码和HDB3码。
39、主要的调制技术有：ASK、QAM、PSK40、将所要传递的频率较低的信号“附加”在高频信号上发送出去叫做调制；把载波所携带的信号取出来，得到原来的信息叫做解调。
41、正交幅度调制（QAM）：采用4个相位，两个幅值进行调制，则每波特运载二进制数据位3位。
计算机网络与通信[手机终极版]
2、计算机网络定义：将地理位置不同，并具有独立功能的多台计算机系统通过通信设备和线路按不同的形式连接起来，以功能完善的网络软件实现在网络中资源共享和信息传递的系统。
3、计算机网络的特点1.可靠性2.独立性3.高效性4.透明性5.可控性。
4、计算机网络的基本组成：计算机网络由硬件和软件两大部分组成: 负责数据处理和数据转发的网络硬件为数据的传输提供可靠的传输通道。
它包括计算机系统、通信链路和通信设备。
网络软件控制数据通信并实现各种网络应用。
它包括网络协议及网络软件。
5、计算机网络的四大要素:1.计算机系统2.通讯链路和通信设备3.网络协议4.网络软件6、计算机网络分类按网络覆盖的范围分类局域网广域网城域网按通信介质分类有线网络无线网络按使用范围分类公用网专用网按拓扑结构分类1.星形网络：2.树形网络：3.总线结构网络：4. 环形网络：5. 网状结构网络：1、数据(Data)：由数字、字符和符号等组成，是信息的载体。
2、模拟数据：在某个区间内连续变化的值，具有连续性，可采用电波形式表示。
数字数据：取值具有离散性，它只能在有限个离散点上取值，3、数据通信系统的基本组成有三个要素：信源、信道和信宿。
1）信源：数据源，是发出待传送信息的设备。
2）信道：在发送设备和接收设备之间用于传输信号的介质。
3）信宿：指信息的接收者，将接收到的信号转换成相应的信息。
4、噪声：信号在传输过程中受到的干扰。
干扰可能来自外部，也可能由信号传输过程本身产生。
5、数据编码技术：1.不归零编码2.曼彻斯特编码3.差分曼彻斯特编码数字数据的模拟信号编码1.幅移键控法调幅2.频移键控法调频3.相移键控法调相模拟数据的数字信号编码：1）采样2）量化3）编码数据通信方式：并行传输与串行传输8、数字信道：以数字脉冲形式，模拟信道：以连续模拟信号形式，12、数据传输介质：传输介质是数据通信系统中的发送器和接收器之间的物理通路，信号在介质中以电磁波的形式进行传输。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
网络互连的类型：
局域网——局域网互联
互联设备一般是网桥和交换机
局域网——广域网互联
互联设备一般是路由器
局域网——广域网——局域网互联
互联设备一般是路由器或网关
广域网——广域网互联
互联设备一般是路由器或网关
12
5.2 IP协议
★重点
网络层提供的两种服务：虚电路和数据报 与IP配套的协议 IP地址的表示及划分子网 IP数据报的格式
网络互联设备
集线器：完成物理信号放大和转发的物理层互联设备。工作 时，只是单纯地将数据转发到链路上，不关心该链路现在是 否有站点在发送数据。 局域网交换机：利用数据链路层MAC地址转发帧，是含物理层 和链路层两层的互联设备。交换机向一条链路转发数据帧时， 要关注该链路上是否存在冲突，因此一般交换机接口要运行 CSMA/CD协议。交换机可以把使用不同技术的以太网段互联起 来。 路由器：是含有物理层、链路层和网络层三层的互联设备。 路由器可以构建复杂的互联网络，路由器之间通过交换路由 信息来动态维护路由表，以反映网络当前的拓扑结构。 网关：现在的网关一般指传输层及传输层以上的互联设备， 如应用层网关。以前，路由器也被称为网关，应根据具体上 11 下文判断其具体含义。
30
地址的格式
A 类地址 0 net-id 8 bit B 类地址 1 0 host-id 24 bit
net-id 16 bit
C 类地址 1 1 0 net-id 24 bit
host-id 16 bit
host-id 8 bit 多播地址
D 类地址 1 1 1 0
应用层 表示层 进程/应用层
会话层
传输层 网络层 数据链路层 物理层
22
运输层 互联网层 网络接口层
5.2 IP协议
网际协议IP是TCP/IP体系中两个重要的协议之 一。IPv4虽有最终被IPv6取代的趋势，但它仍 是当前使用的最重要的因特网协议。 与IP配套使用的还有四个协议：
•地址解析协议ARP(Address Resolution Protocol) •逆地址解析协议RARP(Reverse Address Resolution Protocol) •网际控制信息协议ICMP(Internet Control Message Protocol) •网际组管理协议IGMP(Internet Group Management Protocol)
29
IP 地址
1. IP 地址及其表示方法 IP地址（在互联网上唯一地标识了一台主机或路 由器，长度为32bit） 组成：IP地址＝网络号+主机号 寻址原则：先按 IP 地址中的网络号 net-id 把网络找到，再按主机号 host-id 把主机找 到。 分配：Internet中所有的IP都是唯一的，由 因特网名字与号码指派公司ICANN (Internet Corporation for Assigned Names and Numbers) 分配 地址类型: A、B、C、D和E
27
地址解析协议（ARP） ——找到与已知IP对应的物理地址
28
反向地址解析协议（RARP） ——由物理地址找出相应的IP地址
RARP 使只知道自己物理地址的主机能够知道其 IP 地址。这种主机往往是无盘工作站。 工作流程：
无盘工作站先向局域网发出 RARP 请求分组，并在此 分组中给出自己的物理地址。 RARP 服务器从地址映射表查出该无盘工作站的 IP 地址。然后写入 RARP 响应分组，发回给无盘工作站。
20
网络层提供的服务
数据报服务只要求网络尽最大努力地提供服务， 而可靠通信则由计算机网络的终端来实现。在进 行数据报服务时，网络发送分组不需要先建立连 接。每一个分组(即IP数据报)独立发送，与其前 后的分组无关(不进行编号)。 ARPANET的实践经验证明：网络层只需向运输层 提供简单灵活、无连接、尽最大努力交付的数据 报服务，不必提供服务质量的承诺。
26
地址解析协议（ARP） ——找到与已知IP对应的物理地址
如无，则启动运行 ARP，按以下步骤找出主机 B 的物 理地址：
ARP 进程在本局域网上广播发送一个 ARP 请求分组，上 面有主机 B 的 IP 地址； 在本局域网上的所有主机上运行的 ARP 进程都收到此 ARP 请求分组； 主机 B 在 ARP 请求分组中见到自己的 IP 地址，就向主 机 A 发送一个 ARP 响应分组，上面写入自己的物理地址； 主机 A 收到主机 B 的 ARP 响应分组后，就在其 ARP 高 速缓存中写入主机 B 的 IP 地址到物理地址的映射。
21
5.2 IP协议
Internet不是一个单 一网络，其技术关键 在于不同网络的互连。 网络互连协议—— TCP/IP协议（由传输 层的传输控制协议 Transmisson Contral Protocol和网络层的 网际协议Internet Protocol组成）
OSI体系结构 TCP/IP体系结构
16
网络层提供的服务 2、数据报服务
每一个分组都携带完整的目的地址信息，独立地 选择不同的路由。 每个分组经历的路由不同，到达目的端系统的所 花费的时间也不一样，因而它不能保证分组按发 送顺序交付给目的端系统。
17
网络层提供的服务
2、数据报服务 工作方式：
无连接方式 通信之前不建立连接 有数据发送立即发送 数据传输结束也不释放链接 网络为每个分组单独选择路由 每个分组经过的路径可能不同 分组到达的顺序可能与发出顺序不同 分组中需要携带完整的目的地址 分组中需要携带序号
18
特点：
网络层提供的服务
虚电路、数据报两种服务的比较
19
网络层提供的服务
虚电路、数据报两种服务的比较 在计算机网络领域，网络层应该向运输层提供怎 样的服务(―面向连接”还是“无连接”)曾引起 长期的争论。争论焦点的实质是：在计算机通信 中，可靠交付应当由谁来负责？是网络还是端系 统？ 虚电路源于传统的电信网。建立虚电路以保证双 方通信所需的一切网络资源。如果再使用可靠传 输的网络协议，就可使所发送的分组无差错按序 到达终点。因此，虚电路服务将提供可靠交付的 一切措施。
7
注意
即使是覆盖范围很广的互联网，一般也不称它为广域 网，因为在这种互联网中，不同网络的“互连”才是 它的最主要的特征。 广域网是单个网络，它使用结点交换机连接各主机。 互联网是使用路由器来连接多个网络。 从转发分组的角度，结点交换机和路由器具有相似的 工作原理。但是，结点交换机是在单个网络中转发分 组，路由器是在多个网络构成的互联网中转发分组。 连接在一个广域网(或一个局域网)上的主机在该网内 进行通信时，只需要使用其网络的物理地址即可。
8
网络互联设备
H1 应用层 传输层 网络层 链路层 物理层 集线器 物理层 交换机 链路层 物理层 路由器 网络层 链路层 物理层 H2 应用层 传输层 网络层 链路层 物理层
9
网络互联设备
集线器、交换机和路由器的比较：
隔离冲突域 隔离广播域 即插即用 最优路径 集线器 不支持 不支持 支持 不支持 交换机 支持 不支持 支持 不支持 路由器 支持 支持 不支持 支持
5
5.1 网络互联
例：由 局域网和广域网 构成 互联网
结点交换机 局域网 局域网
广域网 路由器
互联网
6
相距较远的局域网通过路由器与广域网相连，组成了 一个覆盖范围很广的互联网。
5.1 网络互联
互连网（internet） 计算机网络往往由许多种不同类型的网络互连而成。 将计算机网络互相连接起来组成一个大型的计算机网 络，称为互连网络（internetwork），也可简称为互 联网、互连网（internet）。 因特网（Internet） 使用大写字母的 Internet（因特网）是指当前全球最 大的、开放的、由众多网络相互连接而成的特定计算 机网络，它采用 TCP/IP 协议族，且其前身是美国的 ARPANET。
3
5.2 IP协议
5.3 IP路由 两种路由模式 5.4 传输层协议 两种服务，网络拥塞及控制
5.1 网络互联
广域网 网络互联的概念 网络互联的设备
★重点
4
5.1 网络互联
当主机之间的距离较远(如相隔几十或几百公里， 甚至几千公里)时，就需要另一种结构的网络， 即广域网。 广域网尚无严格的定义。通常，广域网是指覆 盖范围很广(远超过一个城市的范围)的长距离 的单个网络。它由一些结点交换机以及连接这 些交换机的高速链路组成。 将两个或多个计算机网络互联起来，就构成了 互联网(internet) 。
冲突域是基于第一层（物理层），广播域是基于第二层 （链路层） 广播域：如果站点发出一个广播信号后能接收到这个信号 的范围。通常来说一个局域网就是一个广播域。如果广播 域太大了，网络响应时间将会长到让人无法容忍的地步。 冲突域：一个站点向另一个站点发出信号。除目的站点外 有多少站点能收到该信号，这些站点就构成一个冲突域。 10
13
网络层提供的服务
从通信的角度，网络层为加接在网络上的
主机提供的服务。 网络层对这两种服务的具体实现可分为两 大类（分组交换的两种传输方式）： (1)面向连接的虚电路服务。 (2)无连接的数据报服务。
14
网络层提供的服务
1、虚电路服务 工作方式：
建立虚电路 传输数据 释放虚电路
23
