GB4706.1-2005【培训教材】
安规基础知识
危险：应用标准在于防止下列危险引起对人 或财产造成的危害
电击、能量
危险
热及着火
机械危险
化学辐射
安规基础知识
从局部到整体
双重保护 单一故障 最不利 专业人士执行
定义
Ⅰ类器具 class Ⅰ appliance
1、除基本绝缘以外，器具上有一个防止触及带电部件 的接地措施，接地措施包括电源线中的接地导线， 如洗衣机； 2、与带电部件用基本绝缘部件隔开的金属部件接地时 附件的安全措施，是通过电源线中的接地导线与大 地连接，所以器具电源插头带有接地插脚； 3、该措施设置的目的是在器具的基本绝缘失效后，使 用者不受到电击的危险。
Ⅲ类器具 class Ⅲ appliance
1、使用安全特低电压工作的器具，如加湿器； 2、器具产生的电压也不应高与安全特低电压（空载电压不超过 50V）。
定义
定义
基本绝缘 用于防止触及带电部件的初级保护，该防护是由绝缘材料完成的。 附加绝缘 1、附加绝缘是为防止触及带电部件，在基本绝缘外另加的一层防护 该防护是有绝缘材料完成的； 2、附加绝缘是独立于基本绝缘的。 双重绝缘 1、双重绝缘是由基本绝缘和附加绝缘组成的防触电措施； 2、双重绝缘中基本绝缘和附加绝缘是相互独立的； 加强绝缘 1、加强绝缘是等效于双重绝缘的用于防触电的单一防护措施（电源 线插头的绝缘）； 2、这一单一防护系统可以是一种绝缘材料，也可以是由几层（几种 ）紧密连接的单质绝缘体组成（如电源软线的绝缘）。 功能性绝缘 1、功能绝缘不是为防止触及带电部件而设立的绝缘体系； 2、功能绝缘是为了完成器具本身功能设置的导电部件之间的绝缘（ 如电动机漆包线的绝缘）。
6测试的顺序试验的温度条件具有额定电压范围220240v标志说明标志说明具有多个额定值电压范围的表示方法220v240v220v240v专门连接中线的接线端子n接地端子数字0调节器调节方向标志耐久性测试对触及带电部件防护试验指使用20n力不能碰到基本绝缘试验销使用1n力不能碰到带电部件拆除可拆卸部件之后进行输入功率和电流额定电压供电正常工作状态下工作所有能同时工作的电路都处于工作状态工作周期内输入功率为变化的取平均值注意表一不是所以电动型器具都是20发热绕组温升需用电阻法确定电热型器具115倍额定功率电动型器具106倍或0

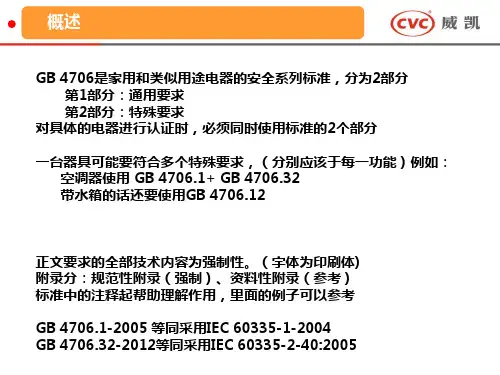

GB47061和GB470632安规标准培训
出现标准规定以外的各种材料、结构时，和按照本部分要求的意图 尽显检查和试验，查明基本等效，可以判定其符合本部分要求
一、范围
本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不 超过600V，装有电动机-压缩机和房间风机盘管的热泵(含生活用热 水热泵)､空调器和除湿机。
本部分也适用于使用可燃制冷剂的热泵､空调器和除湿机。3.121给出 了可燃制冷剂的定义。
易触及部件 a c c e s s i b l e p a r t 用IEC 61032的B型试验探棒能触到的部件或表面， 如果该部件
或表面是金属的， 则应包括与其连接的所有导电性部件。
可拆卸部件（3选1） ➢不借助于工具就能取下的部件， ➢按使用说明中的要求可以被取下的部件（ 即使需要用工具） ➢不能通过 2 2 . 1 1 试验的部件。
问：不可拆卸部件与可拆卸部件存在交集吗？ 例如：不借助工具就能取下或打开，但能通过22.11的部件
只有借助工具才能打开，但不能通过22.11的部件
工作电压 w o r k i n g v o l t a g e 器具以额定电压并在正常工作条件下运行时， 考虑的那部分所承受
的最高电压。 与额定电压区分开来，考虑谐振电压，不考虑瞬间电压
额定电流 注：如果没有为器具规定电流， 则额定电流 -对于电热器具， 为由额定输人功率和额定电压计算出的电流值； -对于电动器具和组合型器具， 为器具以额定电压在正常工作条件下运 行时测得的电流值。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板 装饰性的盖板
三、定义
按照器具的设计意图，预判断部件是否为可拆卸部件
1.如果预判断为的不可拆卸部件 则需进行22.11试验，考核其是否被稳固 但该部件不能通过22.11试验并不意味着器具不符合标准要求
一、范围
本部分适用于单相器具额定电压不超过250V，其他器具的额定电压不 超过600V，装有电动机-压缩机和房间风机盘管的热泵(含生活用热 水热泵)､空调器和除湿机。
本部分也适用于使用可燃制冷剂的热泵､空调器和除湿机。3.121给出 了可燃制冷剂的定义。
易触及部件 a c c e s s i b l e p a r t 用IEC 61032的B型试验探棒能触到的部件或表面， 如果该部件
或表面是金属的， 则应包括与其连接的所有导电性部件。
可拆卸部件（3选1） ➢不借助于工具就能取下的部件， ➢按使用说明中的要求可以被取下的部件（ 即使需要用工具） ➢不能通过 2 2 . 1 1 试验的部件。
问：不可拆卸部件与可拆卸部件存在交集吗？ 例如：不借助工具就能取下或打开，但能通过22.11的部件
只有借助工具才能打开，但不能通过22.11的部件
工作电压 w o r k i n g v o l t a g e 器具以额定电压并在正常工作条件下运行时， 考虑的那部分所承受
的最高电压。 与额定电压区分开来，考虑谐振电压，不考虑瞬间电压
额定电流 注：如果没有为器具规定电流， 则额定电流 -对于电热器具， 为由额定输人功率和额定电压计算出的电流值； -对于电动器具和组合型器具， 为器具以额定电压在正常工作条件下运 行时测得的电流值。
用螺帽粗大而且带纹螺钉（显示器信号接口）固定的盖板 装饰性的盖板
三、定义
按照器具的设计意图，预判断部件是否为可拆卸部件
1.如果预判断为的不可拆卸部件 则需进行22.11试验，考核其是否被稳固 但该部件不能通过22.11试验并不意味着器具不符合标准要求
施工现场电线安全知识范本
施工现场电线安全知识范本电线是施工现场常见的电气设施，它在输送电能的同时也存在一定的安全隐患。
为了保障施工人员和设备的安全，有必要了解和掌握施工现场电线安全知识。
以下是一些常见的电线安全知识范本，供参考：一、电线种类和规格1. 电线种类：根据用途和特点，电线主要分为：交流电线、直流电线、控制电线、信号电线等。
2. 电线规格：根据电流的大小和导体材质，电线的规格有所不同，一般用“mm²”表示。
例如，1.5mm²、2.5mm²等。
二、电线的安装和使用1. 电线的敷设：应按照规定的线路进行敷设，避免与水管、燃气管等设施交叉敷设，避免电线长时间暴露在太阳下。
2. 电线的支架：电线应使用支架固定，确保平稳和牢固，避免松脱和摇晃。
3. 电线的保护：应采取适当的保护措施，避免机械损坏、割破和受压。
4. 电线的间距：不同电线之间应有适当的间距，以避免电线间的短路。
5. 电线的接头：电线接头应采用专用的接线端子和绝缘套，确保接触良好和绝缘可靠。
三、电线的维护和检修1. 定期检查：对电线进行定期检查，检查电线是否完好、接线是否松动、绝缘是否老化等。
2. 异常处理：如发现电线有异常情况，应及时采取安全措施，如停电、更换电线等。
3. 绝缘保护：电线的绝缘层起到了保护作用，如果绝缘层有损坏，应及时更换或修补。
4. 清洁保养：保持电线的清洁和干燥，避免电线受潮和污染。
四、电线的安全使用注意事项1. 避免超负荷使用：使用电线时要注意负荷是否超过了电线的承载能力，避免因过大的负荷而导致电线短路或起火等事故。
2. 避免过长使用：电线的使用长度应符合规定，避免因过长使用而导致电线过热或电压降低等问题。
3. 禁止乱拉乱扯：使用电线时要避免乱拉乱扯，避免电线受力过大而导致损坏。
4. 禁止私拉乱接：私拉乱接电线是非常危险的行为，应严格遵守相关规定，避免非法接电。
5. 禁止与水淋湿：电线应避免与水接触，避免电气设备受潮或短路引起事故。
电气安规培训pptx(精)
雷电防护装置检测与维护
接地电阻检测
确保接地装置的接地电阻符合规范要 求。
SPD性能检测
检查SPD的工作状态和性能参数是否 正常。
雷电防护装置检测与维护
• 等电位连接检测：检查建筑物内各金属部件之间 的等电位连接是否完好。
雷电防护装置检测与维护
01
02
03
定期巡检
定期对雷电防护装置进行 巡检，发现问题及时处理 。
设备维护保养与故障排除
定期维护保养
按照设备维护计划进行定期维护保养 ，确保设备处于应首先切断电源 ，然后进行故障排查和处理。若无法 处理，应及时联系专业维修人员进行
处理。
及时更换磨损件
发现设备部件磨损严重或损坏时，应 及时更换，避免影响设备性能和安全 。
维修记录与报告
对设备的维修情况、更换部件等做好 详细记录，并向上级报告维修结果和 建议。
03
触电防范与应急救援措施
触电原因分析及预防措施
设备设施缺陷
使用破损或老化的电线、电器等设备，可能导致 电流泄露，引发触电事故。
安全意识不足
缺乏对电气安全的认识和了解，忽视潜在的危险 因素，从而增加触电风险。
违规操作
非专业人员操作电气设备，或未按照安全操作规 程进行操作，容易引发触电。
国际化合作与交流
随着全球化进程的加速，未来各国 在电气安全领域的合作与交流将更 加紧密，共同推动全球电气安全水 平的提高。
THANKS
感谢观看
• 接触起电：两个不同电势的物体接触时，电荷会从高电势 物体转移到低电势物体上。
静电产生原因和消除方法
接地消除法
通过接地将带电体上的电 荷引入大地，达到消除静 电的目的。
湿纸法
2023《安规(变电部分)》培训教案ppt标准课件
01
随着科技的不断进步，变电运行将向智能化发展，如智能巡检
、智能操作等，提高运行效率Hale Waihona Puke 安全性。绿色环保02
未来变电设备的设计和制造将更加注重环保和节能，推动绿色
电网建设。
跨领域融合
03
变电运行将与信息技术、物联网等领域进行更深入的融合，实
现远程监控、数据分析等功能，提升运行管理水平。
THANKS.
实施效果
改造后接地电阻显著降低 ，防雷设施更加完善，提 高了变电站的安全运行水 平。
变电站消防安全管
05
理与应急处理
变电站火灾危险性分析
设备故障引发火灾
电气设备如变压器、开关设备等在故障状态 下可能引发火灾。
违章操作引发火灾
违反安全操作规程，如带电作业、违规动火 等，可能引发火灾。
油品泄漏引发火灾
火灾报警系统工作原理及维护保养
火灾报警系统工作原理
通过烟感、温感等探测器监测变电站内的烟雾和温度异常情况，将信号传输至报警主机进行识别和处 理。当确认火灾发生时，报警主机发出声光报警信号并启动相应的联动设备，如排烟风机、消防广播 等。
火灾报警系统维护保养
定期对探测器进行清洗和校准，确保其灵敏度；检查报警主机和联动设备的运行状况，及时更换损坏 的部件；对系统进行整体测试，确保其正常运行和准确报警。
《安规(变电部分)》培 训课件
汇报人： 2023-12-16
目录
• 变电安全基本概念与原则 • 高压设备安全操作规范 • 电气设备预防性试验与检修策略 • 接地与防雷保护措施 • 变电站消防安全管理与应急处理 • 总结回顾与展望未来发展趋势
变电安全基本概念
01
与原则
变电安全定义及重要性
