校园网络综合布线设计方案
校园综合布线设计方案

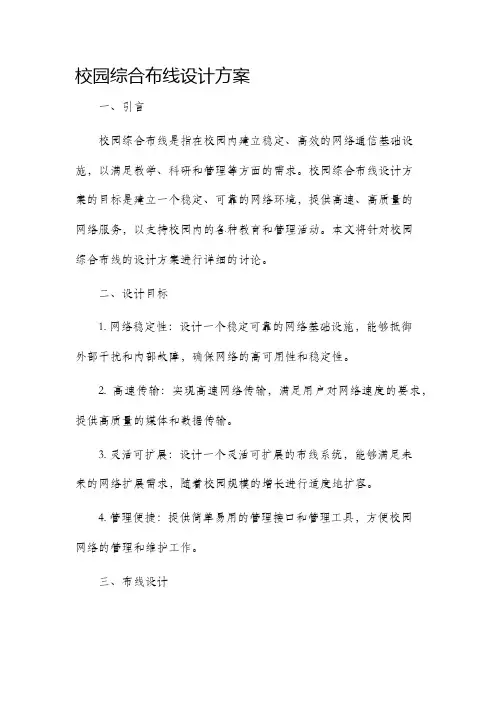

校园综合布线设计方案一、引言校园综合布线是指在校园内建立稳定、高效的网络通信基础设施，以满足教学、科研和管理等方面的需求。
校园综合布线设计方案的目标是建立一个稳定、可靠的网络环境，提供高速、高质量的网络服务，以支持校园内的各种教育和管理活动。
本文将针对校园综合布线的设计方案进行详细的讨论。
二、设计目标1. 网络稳定性：设计一个稳定可靠的网络基础设施，能够抵御外部干扰和内部故障，确保网络的高可用性和稳定性。
2. 高速传输：实现高速网络传输，满足用户对网络速度的要求，提供高质量的媒体和数据传输。
3. 灵活可扩展：设计一个灵活可扩展的布线系统，能够满足未来的网络扩展需求，随着校园规模的增长进行适度地扩容。
4. 管理便捷：提供简单易用的管理接口和管理工具，方便校园网络的管理和维护工作。
三、布线设计1. 采用层次化布线结构：将校园综合布线分为主干布线、区域布线和水平布线三个层次，并根据需求确定各层次的布线规格和容量。
- 主干布线：连接校园内各个重要机房和机柜，采用高带宽的光纤线缆，以保证数据传输的高速和可靠性。
- 区域布线：连接各个楼栋或楼层的配线间，采用中等带宽的光纤线缆或者铜缆，以满足区域内的数据传输需求。
- 水平布线：连接楼栋内的各个办公室、教室和实验室，采用低带宽的铜缆，方便终端设备的接入。
2. 考虑布线路径和布线走向：在设计中充分考虑布线路径和布线走向，尽量避免电磁干扰和数据传输过程中的信号衰减。
合理规划布线管道和线缆敷设方向，保持布线的整齐美观。
3. 选择合适的线缆和设备：根据校园布线的特点和需求，选择符合标准的线缆和设备。
主干布线采用光纤线缆，能够提供高速、长距离的数据传输；区域布线和水平布线可以根据需求选择铜缆或光纤线缆。
4. 安全保护措施：在设计中要考虑网络的安全需求，采取相应的防护措施，如网络安全设备、防火墙、入侵检测系统等，保护校园网络免受外部攻击。
5. 灵活可扩展性设计：在布线设计中要考虑网络的可扩展性，预留一定的网络端口和布线资源，以便随着校园规模的增长适度地进行扩容。
校园网综合布线设计方案
校园网综合布线设计方案一、引言随着数字化时代的发展，校园网已经成为现代学校不可或缺的基础设施之一。
校园网的综合布线设计方案对于保证网络通信质量和提升教学科研水平至关重要。
本文将结合实际情况，提出一个针对校园网的综合布线设计方案。
二、需求分析1. 布线范围：校园网综合布线需覆盖整个校园，包括教室、实验室、图书馆、办公楼等各个区域。
2. 带宽需求：校园网需要满足师生的教学、科研、办公以及其他日常活动的网络需求。
带宽应具备良好的扩展性，以应对日益增长的带宽需求。
三、设计方案1. 布线结构校园网的综合布线应采用分布式布线结构，将各个区域的布线集中到主干机房。
主干机房应位于校园中心位置，方便各个区域的布线连接。
2. 网络拓扑采用星型拓扑结构，将主干机房作为网络的核心节点，各个区域作为分支节点连接到核心节点。
这样可以使得网络布线简洁、稳定，并且易于管理和维护。
3. 布线介质针对不同区域的需求，选择适当的布线介质。
对于短距离传输和高速数据传输的场所，采用光纤作为主要的布线介质；对于一般的数据传输场所，采用双绞线作为主要的布线介质。
4. 网络设备选择选择高性能的网络设备，例如交换机、路由器等，以确保网络的传输速度和稳定性。
根据不同区域的需求，合理布置网络设备，保证网络的覆盖范围和功能完善。
5. 安全设计在校园网设计方案中，安全是重要的考虑因素之一。
采用防火墙和入侵检测系统等措施，保障校园网的安全性和数据的保密性。
6. 扩展性设计校园网需具备良好的扩展性，能够适应日益增长的带宽需求。
在布线设计中，应预留一定的冗余空间，方便后续的扩展和升级。
四、实施计划1. 需要进行详细的现场调研，了解校园网络的布线需求，包括各个区域的布线长度、布线路径、布线介质等。
2. 根据需求分析，制定详细的布线设计方案，包括网络拓扑、布线结构、布线介质、网络设备等，并进行合理的预算。
3. 寻找合适的供应商进行设备采购和布线施工，确保布线工程的质量和进度。
校园网网络建设和综合布线设计方案
严格遵守设备操作规范，避免因误操作导致设备损坏或安全事故；（4）保 证实验室的清洁和整洁，避免灰尘、潮气等因素对设备产生不良影响。
谢谢观看
2、学生使用规范：我们需要制定学生使用网络的规定和准则，避免学生恶 意攻击网络系统或滥用网络资源。同时，我们还需要对学生进行网络安全教育， 提高他们的网络安全意识和自我保护能力。
3、兼容性与扩展性：在设计方案中，我们需要考虑设备的兼容性和扩展性， 以便在未来进行设备升级和扩展时能够顺利过渡。
4、备份与恢复：我们建议对重要数据进行备份，并制定相应的恢复策略。 同时，我们需要对备份数据进行定期检查和维护，以确保在发生数据丢失时能够 及时恢复。
校园网网络建设和综合布线设计方 案
目录
01 一、校园网网络建设
02 二、综合布线
03 三、设计方案
04 四、注意事项
05 参考内容
随着科技的迅速发展和信息化时代的到来，校园网网络建设和综合布线设计 在高等教育领域的作用越来越重要。一个高效、稳定、安全的校园网网络和综合 布线设计不仅可以提高学校的教学、科研和管理水平，还可以提升师生们的生活 质量。
（2）满足各种需求：实验室应提供多样化的硬件设备和软件配置，满足各 种实验需求。
（3）安全可靠：实验室应具备较高的安全性和可靠性，确保实验者的安全 和实验顺利进行。
（4）易于管理：实验室应提供完善的管理措施和规则，方便管理者进行管 理。
2、布局
实验室的布局应清晰合理，充分考虑实验需求和空间利用率。具体而言，实 验室应包括以下几个区域：
5、培训与支持：我们需要对用户提供必要的培训和支持，帮助他们更好地 使用校园网和综合布线系统。同时，我们还需要为用户提供在线支持渠道，以便 在遇到问题时能够及时得到解决。
校园网综合布线系统设计方案
计算机网络技术与综合布线系统息息相关。
计算机和通信技术的飞速发展，网络应用已成为人们日益增长的一种需求；而结构化布线是网络实现的基础，是现今和未来计算机网络和通信系统的有力支撑环境.所以在设计综合布线系统的同时必须充分考虑所使用的网络技术及网络技术的新趋势,避免硬件资源的冗余和浪费，以便充分发挥综合布线的优点。
1、结构化综合布线系统的组成及设计综合布线系统(PDS，Premises Distribution System）是一套开放式的布线系统,可以支持几乎所有的数据、话音设备及各种通信协议，同时，由于PDS充分考虑了通信技术的发展，设计时有足够的技术储备,能充分满足用户长期的需求，应用范围十分广泛。
而且结构化综合布线系统具有高度的灵活性，各种设备位置的改变，局域网的变化,不需重新布线,只要在配线间作适当布线调整即可满足需求。
结构化综合布线一般划分为六个子系统.1-1、工作区子系统（Work Area）及其网络设计工作区子系统由终端设备连接到信息插座的连线,以及信息插座所组成。
信息点由标准RJ45插座构成.信息点数量应根据工作区的实际功能及需求确定，并预留适当数量的冗余。
例如：对于一个办公区内的每个办公点可配置2~3个信息点，此外应为此办公区配置3～5个专用信息点用于工作组服务器、网络打印机、传真机、视频会议等等.若此办公区为商务应用则信息点的带宽为100M可满足要求；若此办公区为技术开发应用则每个信息点应为交换式100M甚至是光纤信息点.工作区的终端设备（如：电话机、传真机）可用康宁公司FutureCom超五类或六类双绞线直接与工作区内的每一个信息插座相连接，或用适配器(如ISDN终端设备）、平衡/非平衡转换器进行转换连接到信息插座上。
1—2、水平子系统（Horizontal)及其网络设计水平子系统主要是实现信息插座和管理子系统，即中间配线架（IDF）间的连接。
水平子系统指定的拓扑结构为星形拓扑.水平干线的设计包括水平子系统的传输介质与部件集成.选择水平子系统的线缆，要根据建筑物内具体信息点的类型、容量、带宽和传输速率来确定。
校园网综合布线设计方案
校园网综合布线设计方案1. 引言随着信息化建设的不断发展，校园网已成为高校不可或缺的重要基础设施。
一个高效、稳定、安全的校园网综合布线设计方案对于学校的教学、科研、管理等方面起着至关重要的作用。
本文将针对校园网综合布线的设计及规划，提出一种具有可行性和可靠性的方案。
2. 设计目标本方案的设计目标主要包括：•覆盖面广：确保整个校园范围内的网络设备能够稳定、高效地连接，实现全校范围内的无死角覆盖。
•带宽充足：满足学生、教职工在上网、查阅教学资料等各类需求时的带宽需求，同时能满足校园内的高速数据传输和流量承载。
•稳定可靠：保证校园网布线稳定可靠，能承受持续高负载的压力，降低故障率，提供长期稳定的网络环境。
•安全保密：确保校园网的数据传输安全，防止网络攻击、信息泄露等安全问题的发生。
3. 布线设计方案3.1 校园网主干网设计校园网主干网是指连接各个分布式网络设备的高速网络线路。
为了保证校园网的稳定性和可靠性，建议采用光纤布线作为主干网的传输媒介。
光纤具有高速传输、抗干扰、抗电磁干扰等优点，能够满足校园网中大量数据传输的需求。
3.2 室内布线设计室内布线主要是指校园内的各个楼宇、教室等场所的网络布线。
建议采用双绞线布线，分为水平布线和垂直布线。
•水平布线：水平布线是指楼宇内部各个房间/办公室之间的网络连接布线。
应采用Cat 6A或Cat 7等高性能双绞线，通过面板、水晶头等设备连接到终端设备，以满足高速传输和数据流量承载的需求。
•垂直布线：垂直布线是指楼宇之间的网络连接布线。
建议使用多模光纤作为主要传输媒介，以满足高速传输和大容量数据传输的需求。
3.3 无线网络设计为了满足学生、教职工在校园内移动终端设备的上网需求，需要设计无线网络。
建议采用无线AP（接入点）进行布置，以提供广覆盖、高速的无线网络连接。
•覆盖范围规划：根据校园地形和建筑物结构，合理规划无线AP的位置和覆盖范围，以确保全校覆盖且信号强度均衡稳定。
校园网综合布线设计方案
校园网综合布线设计方案一、设计方案概述校园网综合布线设计方案旨在为学校提供稳定、高效、安全的网络通信环境，满足学生、教职员工的日常教学、科研和管理需求。
本方案将对校园网的拓扑结构、网络设备选型、布线方案等进行详细阐述。
二、拓扑结构设计为了满足大规模的网络连接需求，我们将校园网络划分为核心区、汇聚区和接入区三个层级，采用三层的网络结构。
1. 核心区：位于校园网络的最高级别，负责处理大流量的数据，并保证高可用性和冗余性。
我们建议在核心区采用多台核心交换机进行互联，以确保网络连接的可靠性和负载均衡。
2. 汇聚区：汇聚各个子网的数据流量，实现不同楼栋、不同功能区的数据汇总。
我们将在汇聚区使用成熟的三层交换机，通过VLAN技术实现不同子网间的隔离与通信。
3. 接入区：将学生、教职员工所在的终端设备连接到校园网中。
我们建议使用二层交换机，在接入层进行用户终端的接入和网络连接。
三、网络设备选型为了保证校园网的性能和可靠性，我们推荐采用以下网络设备：1. 核心交换机：选用具备高速转发能力和冗余备份功能的企业级交换机，如思科Catalyst系列交换机，可满足核心网络的大流量处理需求。
2. 汇聚交换机：选择具备多VLAN支持且支持IP路由功能的三层交换机，如华为S系列交换机，可满足数据汇聚区的需求。
3. 接入交换机：选用性能稳定可靠的二层交换机，如华三S2700系列交换机，以满足接入区的终端设备接入需要。
四、布线方案1. 光纤布线：在校园网的核心区和汇聚区，我们推荐采用多模光纤布线。
多模光纤具有传输速度快、距离远和抗干扰能力强的特点，适合用于高速数据传输。
2. 铜缆布线：在校园网的接入区，我们建议采用Cat6或Cat6A标准的铜缆布线。
铜缆提供稳定可靠的连接，适合用于用户设备的接入。
综合考虑成本和性能，我们建议使用光纤布线连接核心区和汇聚区，而在接入区使用铜缆布线。
五、安全配置为了保障校园网的安全性，我们建议采取以下安全配置措施：1. 防火墙设备：在核心区与外部网络之间设置防火墙设备，用于控制流入和流出的网络流量，以保护内部网络安全。
校园网综合布线系统设计方案
校园网综合布线系统设计方案一、需求分析1.校园网规模：校园网规模包括校园范围、楼宇数量、用户数量等。
2.校园网络需求：包括宽带接入、网络扩展、多媒体支持等。
3.应用需求：包括教学、科研、办公及其他特定应用等。
4.安全需求：包括数据安全、网络安全、设备安全等。
二、系统设计1.网络拓扑结构设计：根据校园规模和需求分析，选择合适的网络拓扑结构，如星型、环形、树型等。
2.布线路径设计：根据建筑物的结构和网络需求，设计合理的布线路径，尽量减少路径长度和布线难度。
3.设备选择：选择符合需求的网络设备，包括交换机、路由器、光纤模块、无线接入设备等。
4.布线设计：根据需求和设备选择，设计合理的布线方案，包括光缆布线、铜缆布线等。
5.安全设计：设计网络安全方案，包括防火墙、入侵检测系统、数据加密等。
6.配线架设计：根据布线需求和设备选择，设计合适的配线架，包括机架式和墙壁式配线架。
7.机房设计：设计合理的机房布局，包括电源、空调、机柜、地板等。
三、实施方案1.项目计划：根据设计方案，制定详细的项目计划，包括开工时间、工期、资源调配等。
2.施工队伍：组建专业的施工队伍，包括项目经理、布线工人、测试人员等。
3.材料采购：根据设计方案和项目计划，采购合适的网络设备、布线材料等。
4.现场施工：按照设计方案和项目计划，在现场进行布线、设备安装等工作。
5.测试调试：在布线完毕后，进行测试调试工作，确保网络运行正常。
6.培训：对相关人员进行培训，包括网络维护、故障排除等。
四、运维管理1.网络监控：安装网络监控系统，实时监测网络运行状态，及时发现和解决问题。
2.设备维护：定期对设备进行维护保养，包括清洁、检修、升级等。
3.故障排除：对网络故障进行及时排除，恢复网络正常运行。
4.变更管理：记录网络变更情况，保证网络变更的可追溯性。
5.性能优化：对网络性能进行优化，提升网络传输速度和稳定性。
6.准入控制：实施合理的准入控制策略，保证网络安全。
校园网综合布线设计方案
综合性布线系统一综合布线系统概述21.1 兼容性31.2 开放性31.3 灵活性31.4 模块化41.5 扩展性41.6 经济性4二校园网综合布线需求分析51. 1设计目标52. 2校园网网络拓扑结构5三总体系统设计方案62.1 工作区子系统的设计6工作区子系统选择63. 2水平子系统的设计7水平子系统选择73.3管理子系统设计8管理子系统选择83.4垂直干线子系统设计8垂直干线子系统选择83.5设备间子系统设计9设备间子系统设计选择9设备间环境注意要求93. 6建筑群子系统103.7防雷10设计依据及原那么10接地保护11四线槽及线缆布设要求124.1安装前考前须知124. 2符合标准化标准124. 3线槽线缆布设要点12五系统验收13解决方案9. 1概要139.2 测试标准139.3 测试模式139.4 建立文档13一综合布线系统概述综合布线系统是伴随着智能化大厦而崛起的，作为智能大厦中枢神经，综合布线系统是近20年来开展起来的多学科交叉型的新型研究领域。
随着计算机技术、通信技术、控制技术与建筑技术的开展，综合布线系统在理论和技术方面也不断得到提高。
目前，由于理论、技术、厂商、产品甚至国别等多方面的不同，综合布线系统在命名、定义、组成等多方面都有所不同。
我国《智能建筑设计标准》(GB/T50314-2000)中把综合布线系统定义为：综合布线系统是建筑物或建筑群内部之间的传输网络。
它能使建筑物或建筑群的内部设备、数据通信设备、信息交换设备、建筑物物业管理设备及建筑物自动化管理设备等系统之间彼此相连，也能使建筑物内部的通信网络设备与建筑物外部的通信网络设备相互连接。
上述的定义通常被称为是建筑物与建筑群综合布线系统。
按照《建筑与建筑群综合布线系统工程设计标准》(GB/T50314-2000)的定义，它包括建筑物到外部网络或局线路上的连接点与工作区的语音或数据终端之间所有电缆及相关的布线部件。
这里要注意区分一下综合布线和综合布线系统这两个根本概念：综合布线只作为一个概念而存在，综合布线系统那么是一种解决方案或者是一种布线产品。
