全站仪使用方法步骤
全站仪使用方法步骤全站仪是一种用于测量地面上各种点位的仪器，它可以帮助工程师和测量员进行精确的测量工作。
使用全站仪需要按照一定的步骤进行操作，下面将详细介绍全站仪的使用方法步骤。
1. 设置全站仪。
首先，需要选择一个平稳的地面作为全站仪的基准点，然后将全站仪放置在基准点上，并通过调节三脚架使其稳固。
接下来，使用水平仪来调整全站仪的水平度，确保其水平仪显示在中心位置。
最后，使用调节螺丝来微调全站仪的水平度，直到水平仪完全处于中心位置。
2. 设置测量参数。
在全站仪上设置需要测量的参数，包括测量单位、测量精度等。
根据实际测量需求，设置全站仪的测量参数，确保测量结果的准确性和可靠性。
3. 瞄准目标点。
使用全站仪的望远镜瞄准目标点，确保目标点完全位于望远镜的十字线中心。
在瞄准目标点时，需要通过调节全站仪的水平度和垂直度来确保准确瞄准目标点。
4. 记录测量数据。
在完成瞄准目标点后，全站仪会自动记录测量数据，包括水平角、垂直角、斜距等信息。
测量员需要及时记录这些数据，并确保其准确无误。
5. 移动全站仪。
在完成对一个目标点的测量后，需要移动全站仪到下一个目标点进行测量。
在移动全站仪时，需要重新进行基准点的设置和测量参数的设置，然后重复上述步骤进行测量。
6. 处理测量数据。
在完成所有目标点的测量后，需要对测量数据进行处理，包括数据的整理、分析和计算。
根据实际需求，可以使用专业的测量软件对测量数据进行进一步处理和分析。
7. 撤离全站仪。
在完成所有测量工作后，需要撤离全站仪。
首先，将全站仪从基准点上取下，并进行清洁和保养。
然后，将全站仪放回专用的箱子中，妥善保管起来。
总结。
全站仪的使用方法步骤包括设置全站仪、设置测量参数、瞄准目标点、记录测量数据、移动全站仪、处理测量数据和撤离全站仪。
通过严格按照这些步骤进行操作，可以确保全站仪的测量工作能够顺利进行，并获得准确可靠的测量结果。
希望以上内容能够帮助您更好地了解全站仪的使用方法，提高测量工作的效率和精度。
全站仪的使用方法及按键说明
全站仪的使用方法及按键说明介绍全站仪是一种用于测量和记录建筑工程、土地勘测和测绘等领域的仪器。
它集成了全方位的测量功能，能够高精度地测量水平角、垂直角和斜距，广泛应用于各种测量工作中。
本文档将介绍全站仪的使用方法及详细说明按键功能。
使用方法1.准备工作在使用全站仪之前，需要进行以下准备工作： - 确保全站仪已经充好电，并连接到计算机或移动设备上（如有需要）。
- 检查全站仪上是否装载了正确的软件和固件版本，确保其功能正常。
- 根据测量需要，选择合适的测量模式和参数设置。
2.设置目标点在开始测量之前，需要设置目标点。
目标点是测量仪器将要测量或测绘的位置。
•在测量区域的目标点上设置反光棱镜或反射器。
•确定全站仪的放置位置，保证其能够够清晰地观测到目标点。
3.进行测量根据测量的需要，选择不同的测量模式和参数设置。
全站仪通常具有以下几种测量模式： - 利用全站仪拍照并记录点位的快速测量模式。
- 连续测量模式，在此模式下可以连续测量多个点位，并在计算机或移动设备上显示结果。
- 角度测量模式，该模式用于测量水平角和垂直角。
当选择了合适的模式后，按下仪器上的测量键开始测量。
4.数据处理与导出在测量结束后，全站仪通常具备将数据导出的功能，用于进一步处理和分析测量结果。
•连接全站仪到计算机或移动设备上，通过USB或蓝牙等接口传输数据。
•使用全站仪软件或第三方软件导入数据，并进行处理和分析。
按键说明全站仪上的按键通常具有以下几种功能：•开关机键：用于打开和关闭仪器，长按可进行系统恢复和校准。
•菜单键：用于进入仪器的菜单操作界面，选择不同的测量模式和参数设置。
•测量键：用于触发测量操作，开始记录测量数据。
•确认键：用于在菜单操作界面中确认选择的参数或选项。
•方向键：用于在菜单操作界面中选择不同的菜单项或测量选项。
•清除键：用于清除菜单操作界面中的数据或取消选择的参数或选项。
需要根据具体全站仪的型号和品牌来了解按键的具体功能和操作方法。
全站仪使用操作说明
全站仪使用操作说明全站仪是一种测量仪器，广泛应用于建筑、工程、测绘等领域。
它可以实现高精度的距离测量、角度测量以及测量数据的存储和处理。
本文将详细介绍全站仪的使用操作步骤。
一、开机与初始化1.将全站仪放置在平稳的地面上，并连接传输线缆和电源线。
2.按下电源开关，等待全站仪启动。
启动完成后，全站仪会自动进行校准和初始化，此过程需要等待一段时间。
根据具体型号的要求，通过操作面板上的相应按键完成初始化设置。
二、水平中心快速收敛1.在完成初始化后，全站仪会自动进入水平中心快速收敛模式。
此时，需要将全站仪定位到待测点上，并保持水平状态。
在操作面板上选择“水平中心快速收敛”选项，开始进行校准。
2.全站仪会发出激光束，通过观察仪器显示屏上的提示，将目标对准至激光束上。
根据仪器提示进行进一步操作，等待校准完成。
三、测量模式设置1.在校准完成后，可以通过操作面板上的菜单进行测量模式的设置。
常见的测量模式包括：角度测量、距离测量、坐标测量等。
2.根据实际需要选择相应的测量模式，在菜单中进行设置并确认。
四、角度测量1.进入角度测量模式后，全站仪会发出测向目标的激光束。
将目标对准激光束上，并观察显示屏上的读数。
如果有需要，可以通过操纵控制面板上的触摸屏或按键进行校准和调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出角度测量模式。
五、距离测量1.进入距离测量模式后，全站仪会发出激光束测量目标点的距离。
将目标对准激光束上，并观察显示屏上的读数。
需要注意的是，高度差对距离测量有一定影响，如果需要更精确的测量结果，可以通过仪器的高度差补偿功能进行调整。
2.在测量完一个目标后，可以通过操作面板上的菜单选择测量下一个目标或者退出距离测量模式。
六、坐标测量与存储1.进入坐标测量模式后，全站仪会通过角度和距离测量目标点的坐标。
根据仪器的操作提示进行操作，将目标对准激光束上，并观察显示屏上的读数。
2.在测量完一个目标点后，可以通过操作面板上的菜单选择测量下一个目标点或者退出坐标测量模式。
全站仪使用方法与步骤
全站仪使用方法与步骤全站仪是一种高精度的测量仪器，广泛应用于土木工程、建筑工程、道路工程等领域中。
它可以进行水平角、垂直角和距离等多种测量，并能实时显示测量结果。
下面是全站仪的使用方法与步骤。
一、准备工作1.首先确认全站仪的电池是否充电充足，并检查仪器的所有部件是否完好无损。
2.打开全站仪的电源开关，待仪器启动完成后，进行初始化操作。
二、选择水平仪全站仪上配有两个水平仪，一个是电子水平仪，一个是气泡水平仪。
根据需要选择使用哪个水平仪进行测量。
三、设置测量模式1.在全站仪上选择需要的测量模式，例如水平角、垂直角、坐标等。
2.进入相应的测量模式设置页面，进行参数设置，如测量单位、测量精度等。
四、放置三脚架1.打开三脚架，将其放置在测量点上，确保三脚架稳固平整。
2.使用水平仪或调节螺旋脚，调整三脚架的水平度，直至达到要求。
五、安装全站仪1.取下全站仪的保护外壳，并将其放置在三脚架上的平台上。
2.固定全站仪，确保其稳定固定在三脚架上，不会晃动或倾斜。
六、测量准备1.按照需求，使用全站仪所配的反射棱镜或目标板，将其放置在需要测量的位置上，并进行精确定位。
2.并确保全站仪与目标板之间有良好的通信，保证反射信号的传输质量。
七、进行测量1.首先使用全站仪的目标功能，找到目标并锁定。
2.进行角度测量：对准目标后，按下测量键，全站仪会自动测量水平角和垂直角，并显示测量结果。
3.进行距离测量：在全站仪显示屏上操作，启动测距功能，全站仪会发出激光，接收目标板反射的激光，并通过计算得出测量距离。
八、记录和保存测量数据1.在进行每次测量之前，应先设定好数据记录的格式和要求。
2.测量完成后，全站仪会自动记录测量结果，包括角度和距离。
3.可以将测量数据通过连接电脑或存储卡的方式进行保存和导出。
九、结束测量1.测量结束后，关闭全站仪的电源开关。
2.拆卸全站仪，并进行清洁和保养。
以上就是全站仪的使用方法与步骤。
在实际使用时，还应根据具体情况和要求进行调整和使用，确保测量结果的准确性。

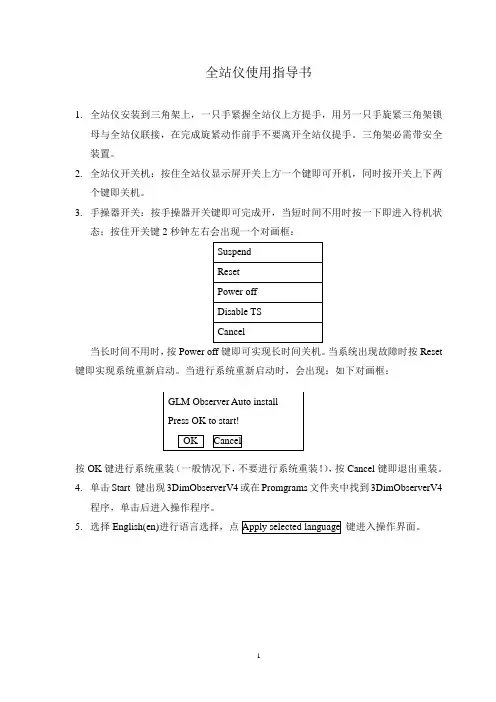

全站仪使用指导书
全站仪使用指导书1. 全站仪安装到三角架上，一只手紧握全站仪上方提手，用另一只手旋紧三角架锁母与全站仪联接，在完成旋紧动作前手不要离开全站仪提手。
三角架必需带安全装置。
2. 全站仪开关机：按住全站仪显示屏开关上方一个键即可开机，同时按开关上下两个键即关机。
3. 手操器开关：按手操器开关键即可完成开，当短时间不用时按一下即进入待机状态；按住开关键2秒钟左右会出现一个对画框：当长时间不用时，按Power off 键即可实现长时间关机。
当系统出现故障时按Reset 键即实现系统重新启动。
当进行系统重新启动时，会出现：如下对画框：按OK 键进行系统重装（一般情况下，不要进行系统重装！），按Cancel 键即退出重装。
4. 单击Start 键出现3DimObserverV4或在Promgrams 文件夹中找到3DimObserverV4程序，单击后进入操作程序。
5. 选择English(en)进行语言选择，点键进入操作界面。
按single sheet 栏，出现如下菜单：如果是有靶标则选择第一栏，如无靶标则选择第二栏。
其它用的较少。
6.坐标系统建立：点击测出第一点，点击测出第二点；点击下方键选则中的下拉菜单中的键进入新界面：点击进入以下界面。
点击选择点1和点2做为X轴上的两点，点进入点击选择点1做为坐标圆点，点入以下界面。
7.自动寻找已经测量的点：选中已测量的点的名称，点击键，点下拉菜单中的，再点下接菜单中的全站仪将自动旋转找到该测量点。
8.移位测量：将全站仪移位，重新调整水平；点击键，点下拉菜单中的进入以下界面；左边一栏为移动前所测点，右边栏为移位后所测点。
点左边的点然后点击OK 回到原先界面，全站仪移位完成。
移位检测：选择原先测过的点，点击，再点下接菜单中的全站仪将自动旋转找到该测量点，重新测量并检查该坐标数据，与移位前测量数量相同，证明全站仪移位后各点坐标数据不变，证明移位成功；可以找正其它点。
9.根据已知坐标数据，使用全站仪自动找出所需坐标点的实际位置。
全站仪操作步骤及方法
全站仪操作步骤及方法
以下为全站仪的基本操作步骤及方法：
1. 设置全站仪：将全站仪放在测量点上的三脚架上，并使用水平仪进行水平调节，确保全站仪水平稳定。
2. 安装测杆或测杆卡：将测杆或测杆卡安装在全站仪上，确保其安装牢固。
3. 连接电源：通过电源线连接全站仪和电源插座，然后按下电源按钮启动全站仪。
4. 进行辅助定位：在进行测量之前，通常需要进行辅助定位，以确定全站仪所在位置的坐标。
5. 进行目标点测量：选择目标点进行测量，然后通过镜头观察目标点，使用全站仪的横轴和纵轴调节，使目标点准确对准十字线。
6. 记录测量数据：在观察测定点后，按下记录按钮，全站仪将自动记录测量数据，包括水平角、垂直角和斜距等信息。
7. 移动到下一个目标点：完成一个目标点的测量后，将全站仪移动到下一个目标点，并重复步骤5和6，直到完成所有目标点的测量。
8. 数据处理和分析：将测量数据导出到计算机中进行处理和分析，使用相应的软件进行地图绘制、坐标计算等工作。
9. 整理和保养设备：在使用全站仪结束后，将其摆放在安全的地方，清洁仪器，并及时保养，包括调整仪器的水平和校准仪器等。
请注意，在操作全站仪时应遵循相关的安全操作规程，并确保仪器的正常使用和维护。
全站仪使用方法及使用步骤(详细)
全站仪使用方法及使用步骤(详细)全站仪使用方法及使用步骤（详细）1. 简介全站仪是一种测量仪器，广泛应用于土木工程、建筑工程、测量工程等领域。
它具有高精度、高效率的特点，能够提高测量工作的准确性和效率。
2. 基本原理全站仪通过测量光的方向和距离来确定点的位置。
它使用水平仪来确定水平线，通过水平角和垂直角的测量来确定点的坐标。
全站仪还可以测量斜距、高差等信息。
3. 使用步骤步骤一：准备工作在开始使用全站仪之前，需要进行一些准备工作：1. 确保全站仪已经安装在三脚架上，并且稳固可靠。
2. 确保全站仪上的电池有足够的电量，或者接入外部电源。
3. 打开全站仪的电源开关，等待仪器启动。
步骤二：设置基准点在进行测量之前，需要设置一个基准点，用来确定测量坐标的原点。
基准点通常是一个固定的地面标志物。
1. 使用全站仪的测距功能，测量全站仪到基准点的距离。
2. 对准基准点，并将全站仪的测距仪朝向基准点。
3. 按下测距仪上的测量按钮，记录下测量结果。
步骤三：设置目标点在确定了基准点之后，需要设置一个或多个目标点，用来进行测量。
1. 使用全站仪的测距功能，测量全站仪到目标点的距离。
2. 对准目标点，并将全站仪的测距仪朝向目标点。
3. 按下测距仪上的测量按钮，记录下测量结果。
4. 如果需要进行多个目标点的测量，重复上述过程。
步骤四：测量数据处理在完成了目标点的测量之后，需要对测量数据进行处理，以得到最终的测量结果。
1. 将测量数据导入到计算机或移动设备中。
2. 使用专业的测量软件来处理测量数据。
3. 根据需要，可以计算出目标点的坐标、斜距、高差等测量结果。
步骤五：数据记录与报告，将得到的测量结果记录下来，测量报告。
1. 将测量结果保存到计算机或移动设备中的文件中。
2. 根据需要，可以测量报告，并进行打印或分享。
4. 注意事项在使用全站仪进行测量时，需要注意以下事项：1. 在进行测量之前，需要校准全站仪的水平仪和垂直仪，以保证测量结果的准确性。
全站仪使用教程很详细的哦
全站仪使用教程很详细的哦用全站仪进行工程施工放样第一章 TOPCON GTS-312 全站仪的使用一、仪器外观和功能说明 1、仪器外观图 1 ： GTS-312 全站仪外观及各部件名称 2、面板上按键功能 ——进入坐标测量模式键。
◢ ——进入距离测量模式键。
ANG ——进入角度测量模式键。
MENU ——进入主菜单测量模式键。
ESC ——用于中断正在进行的操作，退回到上一级菜单。
POWER ——电源开关键 ◢◣ ——光标左右移动键 ▲ ▼ ——光标上下移动、翻屏键 F1 、 F2 、 F3 、 F4 ——软功能键，分别对应显示屏上相应位置显示的命令。
3、显示屏上显示符号的含义 V ——竖盘读数； HR ——水平读盘读数（右向计数）； HL ——水平读盘读数（左向计数）； HD ——水平距离； VD ——仪器望远镜至棱镜间高差； SD ——斜距； * ——正在测距； N —— 北坐标，相当于x ； E ——东坐标，相当于y ； Z ——天顶方向坐标，相当于高程H。
二、角度测量模式 功能：按 ANG 键进入，可进行水平角、竖直角测量，倾斜改正开关设置。
第 1 页F1 OSET ：设置水平读数为 0°。
F2 HOLD ：锁定水平读数。
F3 HSET ：设置任意大小的水平读数。
F4 P1 ↓：进入第 2 页。
第 2 页F1 TILT ：设置倾斜改正开关。
F2 REP ：复测法。
F3 V% ：竖直角用百分数显示。
F4 P2 ↓：进入第 3 页。
第 3 页F1 H-BZ ：仪器每转动水平角 90° 时，是否要蜂鸣声。
F2 R/L ：右向水平读数 HR/ 左向水平读数 HL 切换，一般用 HR 。
F3 CMPS ：天顶距 V/ 竖直角 CMPS 的切换，一般取 V 。
F4 P3 ↓：进入第 1 页。
三、距离测量模式 功能：先按◢键进入，可进行水平角、竖直角、斜距、平距、高差测量及 PSM 、 PPM 、距离单位等设置第 1 页F1 MEAS ：进行测量。
