自动弧形门概述
自动弧形门概述
分类
弧形自动门可分为全圆弧形自动门，半圆弧形自动门，以及弧段弧形自动门。
全圆型
全圆弧形自动门集合旋转门的特点，以及自己独具特色的弧形滑动轨道，把门体与建筑物完美的结合起来。
还可以做两个半圆互动，以达到节能防风沙的作用。
全圆弧形自动门能够在有限的空间拓展极限空间，即使结构非常紧凑的场合也能给予出入口足够的宽度和空间，给人带来赏心悦目的视觉感。
全圆弧形自动门拥有优美柔和的弧线外观配以晶莹通透的玻璃门扇，使其外观独特、豪华气派。
并可根据现场条件，设计不同弧度的样式。
独特的控制系统特性，自动、随机诊断故障；自动监测操作顺序；最佳化传动特性，如主传动的加、减速，传动过程的摩擦诊断，噪声等。
建立自学过程，自动门第一次初调运行时，系统自动进行学习；门翼重量和运动摩擦力的测量；自动调节到可允许的最大转速；最大静态力的安全调节；传感器可靠性测试；自动测定通道开口端的位置。
具有防尘性、抗静电极佳的毛刷封闭系半圆型
半圆弧形自动门门体为全铝合金结构，坚固轻捷，表面处理为氟碳粉末喷涂或不锈钢包饰，经久耐用。
高效直流无刷马达，微芯片处理器控制，齿行同步皮带传动，运行平稳，噪音极底。
完美的运行自学检测和故障自诊功能，安全防夹功能，确保，门体安全运行。
控制部件、驱动部件、传动部件为全模块组合，安装简单方便。
能与各品牌产品互换，使弧型门产品保持原高性能，而价格大幅度降低。
弧段型
弧段弧形自动门优美、柔和的弧线外观造型配以晶莹、通透的玻璃门扇，在一开一闭之间，令您领略到弧形门自身散发出的轻盈、和谐之美
结构
弧形自动门严格上说，应该是平移自动门的一种，也就是弧形平移门。
所以它的结构形式和平移自动门是一样的，都是由自动门控制器，自动门马达，皮带传动装置，吊轮组合，感应器系统组成，只不过具体的结构样式不太一样，可以通过下图比较明确的看到弧形自动门机的结构：弧形自动门的皮带装置中间增加了很多绕组轮，以便行进时改变自动门的运行曲线，吊轮系统也采用了外形比较大的轮组，使自动门可以按弧形路线运动。
自动门控制器和马达装置和平移自动门一样，只是固定的方式不太一样。
特点和优势
可以将大门设计以最理想的方式实施180°整圆设计或者弧度设计，弧度凸出或凹进均可最适合与幕墙配合安装的设置可以为项目特别设计可满足各种不同的要求。
圆弧形自动门的特点
1）驱动装置和控制系统工作可靠，自动启闭，使用方便。
由于采用了计算机控制，又有各种安全保护用传感器，功能齐全、自动启闭，特别适合高档建筑。
2）圆弧形门能在建筑物的门洞口形成过渡室，可以隔绝建筑物内外气流和温度交换，隔绝声音，使噪音大幅降低，减少灰尘的入侵，节能降耗。
3）圆弧形自动门装饰材料多采用铝合金的风格，能满足自动和新潮的要求。
（2）圆弧形自动门的使用范围。
圆弧形自动门的使用范围
圆弧形自动门适用于高级宾馆、酒店、金融机构等各种高档建筑，特别是要求出入口不是很大的场合。
圆弧形自动门的类型
按弧形及圆弧门滑动方向分类
1）半圆单开门右向滑动弧形门。
2）半圆单开门左向滑动弧形门。
3）半圆双开门双向滑动弧形门。
按圆弧形自动门电机分类
1）圆形双开门双向滑动弧形门一台电机，电机在右方。
2）圆形双开门双向滑动弧形门一台电机，电机在左方。
3）圆形双开门双向滑动弧形门两台电机，电机在左方和右方各一台。
4）圆形单开门单相滑动弧形门一台电机。
4）圆形双开门双向滑动弧形门。
圆弧形自动门的机械结构
圆弧形自动门的特点是门体为圆弧形，门体沿圆弧形轨道运动。
门体框架部分与小直径旋转门相同，自动门的驱动机构与商用平滑自动门原理相同，但是运动轨迹是圆弧形。
圆弧新自动门的机构结构主要有三部分：驱动机构、门扇和固定框架。
圆弧形自动门的电控部分主要有传感器和控制器。
圆弧形自动门的驱动机构
驱动机构的控制可暴增弧形门快速而平稳地运动，一般都是采用一台电机同时带动两扇门同步开闭，用同步带可带动左扇门和右扇门同时运动，结构简单、维修简便。
由于同步带的张
紧轮的轴采用了滚珠轴承，而且滚轮与同步带接触面处涂有一层聚酯橡胶，因此驱动结构的运行中噪音很低。
弧形门生产一般取决于轨道，为简化生产，现在流行的两种规格：a、半径1200mm，1/4圆：b.半径1500mm，1/4圆。
一个1/2圆，半径1200mm弧形门由两个1/4圆，半径1200mm轨道拼成。
一个1/2圆，半径1500mm弧形门由两个1/4圆，半径1500mm轨道拼成。
1/2圆，半径1200mm弧形门由12片6mmX50mm扁钢固定在弧形门的帽头骨架上，每片间夹角为16°。
1/4圆，半径1200mm弧形门由6片6mmX50mm扁钢固定在弧形门的帽头骨架上，每片间夹角为16°。
1/2圆，半径1500mm弧形门由12片6mmX50mm扁钢固定哎弧形门的帽头骨架上，每片间夹角为13°。
弧形轨支托用M8螺钉固定到扁钢上，每个弧形轨支托用四个螺钉固定。
弧形轨道用M6X20螺钉固定到六个弧形轨支托上。
电机及与其相连的同步轮装到6mmX50mm扁钢上，用两个M8螺钉固定，惰轮组件固定到惰轮固定板上，惰轮固定板再用两个M8螺钉固定到6mmX50mm扁钢上。
皮带张紧轮固定在滚轮固定板上，滚轮固定板与张紧轮支托焊接在一起，用两个M8螺钉将张紧轮支托固定到6mmX50mm扁钢上。
控制器也是用控制器固定板固定在扁钢上，端子板、开门止动器和电源开关都固定在驱动机构上。
安装同步带到主动轮、藏金轮和惰轮上。
圆弧形自动门的安装
对已加工的圆弧自动门各零部件、对外购件和外协件按厂标及有关标准进行检验和验收。
然后进行包装、运输，在现场进行安装。
产品应用无腐蚀作用的材料进行包装，包装箱应具有足够的强度，并有防潮措施。
置于箱内的产品相互间不会窜动、碰撞。
包装箱内应有产品检验合格证、产品使用说明书和装箱清单。
运输工具应有防雨措施并保持清洁无污物。
装卸时确保产品完好无损。
安装准备工作
土建施工队做好圆弧形自动关门的地面，要达到要求的平整度，并指导做好门框的安装。
圆弧自动门固定框架的安装
1）六根立柱按尺寸要求安装。
2）立柱和帽头组成，用螺钉将帽头固定在立柱上。
3）下码头与立柱组装，用角铝和螺钉连接下码头和立柱。
4）上支撑组件进行安装，梁与梁靠角支连接，用螺栓螺母固定。
梁与帽头内壁连接，用角支和螺钉固定。
扁钢的安装
扁钢装在帽头内表面，扁钢上固定驱动机构的各部件。
导轨支架安装（弧形轨支托的安装）
用M8X25螺钉将驱动装置固定板安装到扁钢上，对于1/2圆的驱动机构需装12个导轨支架。
安装圆弧形导轨
用M6X20螺钉将圆弧形导轨固定到导轨支架上。
驱动装置和驱动轮安装
用M8X15螺钉将驱动装置固定板安装到扁钢上，再用M6X15螺钉将驱动装置、驱动电机和驱动轮固定到固定板上。
惰轮安装
用M8X15螺钉将惰轮固定板安装到扁钢上，再用M6X12螺钉将惰轮安装到惰轮固定板上。
张紧轮安装
先将加工好的张紧轮固定到轮固定板上，再将固定板用M6X10的螺钉固定到张紧轮支架上，再将张紧轮支架用M8X15螺钉固定到扁钢上。
门环论吊架和皮带紧固件的组装
每扇圆弧门上端一边装有滑轮吊架，另一边除滑轮吊架外还需滑轮吊架上用M4X12螺钉固定有连接板，在连接板上再装皮带紧固件，用于门扇与同步带的连接。
门扇吊装
门扇先与门滑轮吊架安装好，然后滑轮和门吊挂在圆弧形导轨上。
调好门扇的垂直位置和两扇门间的间隙，合适后再将门滑轮吊架上的皮带紧固件与同步带固定，门扇就与驱动机构连接到一起了。
注意皮带紧固件与同步带的运动方向要一致。
安装门止动器
门止动器是门扇开闭的限位装置，圆弧自动门处于全部打开的状态确定门止动器的位置，位置设定后将止动器用螺钉固定。
安装控制器
先安装控制固定板，再用螺钉将控制器安装到控制器固定板上。
安装传感器，电控系统连线
安装传感器、电源开关及驱动电机各电控部分连线。
安装顶板
圆弧形自动门安装各部件完成后要安装顶板，并做防水防雨处理。

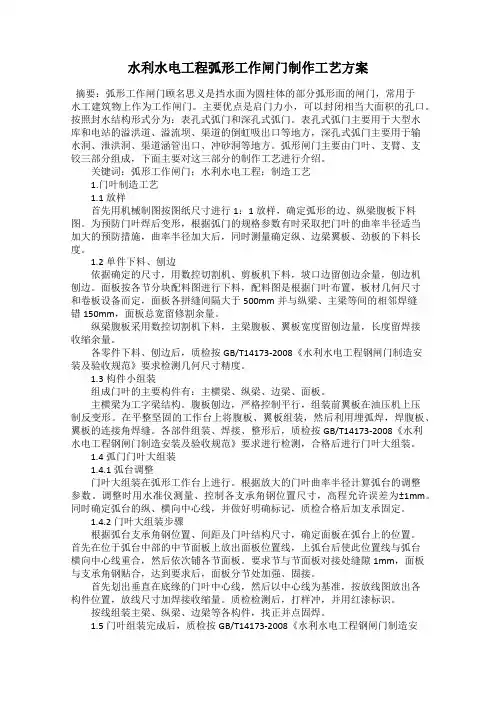

水利水电工程弧形工作闸门制作工艺方案
水利水电工程弧形工作闸门制作工艺方案摘要：弧形工作闸门顾名思义是挡水面为圆柱体的部分弧形面的闸门，常用于水工建筑物上作为工作闸门。
主要优点是启门力小，可以封闭相当大面积的孔口。
按照封水结构形式分为：表孔式弧门和深孔式弧门。
表孔式弧门主要用于大型水库和电站的溢洪道、溢流坝、渠道的倒虹吸出口等地方，深孔式弧门主要用于输水洞、泄洪洞、渠道涵管出口、冲砂洞等地方。
弧形闸门主要由门叶、支臂、支铰三部分组成，下面主要对这三部分的制作工艺进行介绍。
关键词：弧形工作闸门；水利水电工程；制造工艺1.门叶制造工艺1.1放样首先用机械制图按图纸尺寸进行1：1放样，确定弧形的边、纵梁腹板下料图。
为预防门叶焊后变形，根据弧门的规格参数有时采取把门叶的曲率半径适当加大的预防措施，曲率半径加大后，同时测量确定纵、边梁翼板、劲板的下料长度。
1.2单件下料、刨边依据确定的尺寸，用数控切割机、剪板机下料，坡口边留刨边余量，刨边机刨边。
面板按各节分块配料图进行下料，配料图是根据门叶布置，板材几何尺寸和卷板设备而定，面板各拼缝间隔大于500mm并与纵梁、主梁等间的相邻焊缝错150mm，面板总宽留修割余量。
纵梁腹板采用数控切割机下料，主梁腹板、翼板宽度留刨边量，长度留焊接收缩余量。
各零件下料、刨边后，质检按GB/T14173-2008《水利水电工程钢闸门制造安装及验收规范》要求检测几何尺寸精度。
1.3构件小组装组成门叶的主要构件有：主横梁、纵梁、边梁、面板。
主横梁为工字梁结构。
腹板刨边，严格控制平行，组装前翼板在油压机上压制反变形。
在平整坚固的工作台上将腹板、翼板组装，然后利用埋弧焊，焊腹板、翼板的连接角焊缝。
各部件组装、焊接、整形后，质检按GB/T14173-2008《水利水电工程钢闸门制造安装及验收规范》要求进行检测，合格后进行门叶大组装。
1.4弧门门叶大组装1.4.1弧台调整门叶大组装在弧形工作台上进行。
根据放大的门叶曲率半径计算弧台的调整参数。
门头圆弧制作方法
门头圆弧制作方法1、门头圆弧概述门头圆弧是现代建筑设计中比较常见的一种造型风格。
它具有独特的美感和良好的视觉效果，在门头的装修设计中被广泛运用。
制作门头圆弧需要一定的技术和过程，下面我们一起来了解一下门头圆弧的制作方法。
2、门头圆弧制作材料门头圆弧制作的材料一般选用弧板，这种材料具有质轻、强度大、成本低等优点，是制作门头圆弧的首选材料。
3、门头圆弧制作工具门头圆弧制作需要用到一些特殊的工具，包括弧形尺、泥水板、铁丝等，这些工具都是门头圆弧制作中必不可少的。
4、门头圆弧制作步骤（1）制作弧形尺。
首先，制作一个弧形尺，弧形尺的弧度要与门头设计所需的圆弧度数相同，以确保门头圆弧的精度和质量。
（2）预制弧板。
将弧板按照弧度预制成多块小板，以便白化、切割和组合。
弧板与弧度尺的卡口位置应相对应，以确保弧板的位置和角度正确。
（3）固定弧板。
把预制好的弧板安装在门头的钢架和基础构造上，根据弧度度数和门头尺寸的大小进行合理排列，固定在门头的基础构造上。
（4）拼接弧板。
将多块预制好的弧板按照弧度组合起来，用钢丝焊接，并用泥水板抹平接口处，以达到无缝接合的效果。
（5）打磨涂漆。
门头圆弧组装完成后，进行打磨和涂漆的工序。
打磨是为了使其表面更光滑均匀，涂漆可以增强门头圆弧的防腐和美观性能。
5、门头圆弧制作注意事项制作门头圆弧的过程中需要注意以下几点：（1）弧板的质量要保证，以确保门头圆弧的坚固性和耐用性。
（2）弧板的预制要合理，以达到无缝接合的效果。
（3）拼接弧板时要严格按照弧度角度进行组装，保证门头圆弧的准确性。
（4）门头圆弧表面涂漆后，注意通风干燥，以确保漆面质量。
（5）在门头圆弧制作中要注意安全，防止伤人或者材料损坏。
6、结束语通过本文的介绍，我们可以了解制作门头圆弧的方法和技巧。
门头圆弧是现代建筑装修设计常用的一种元素，其制作过程需要一定的技术和时间。
在进行门头圆弧的制作时，要严格按照弧度角度进行组装，注意材料的质量和安全问题，以确保门头圆弧的质量和效果。
plc光电传感器自动门控制系统毕业设计设计-
PLC之所以有生命力，在于它更加适合工业现场和市场的要求：高可靠性、强抗各种干扰的能力、编程安装使用简便、低价格长寿命。它的输入输出端更接近现场设备，不需添加太多的中间部件或需要更多的接口，这样节省了用户时间和成本。PLC的下端(输入端)为继电器、晶体管和晶闸管等控制部件，而上端一般是面向用户的微型计算机。人们在应用它时，可以不必进行计算机方面的专门培训，就能对可编程控制器进行操作及编程。
1.2.1课题内容：
1．自动门控制装置的硬件组成：
自动门控制装置由门内光电探测开关K1，门外光电探测开关K2，开门到位限位开关K3，关门到位限位开关K4，开门执行机构KM1（使直流电动机正转），关门执行机构KM2（使直流电动机反转）等部件组成。
1.2.2控制要求：
（1）当有人由内到外或由外到内通过光电检测开关K1或k2时，开门执行机构KM1动作，电动机正转，到达开门限位开关K3位置时，电机停止运行。
3.2 自动门的分类
自动门通常分为弧形自动门（如图3-1）、双重平移自动门（如图3-2）、双扇平移自动门（如图3-3）等。
图3-1 弧形自动门
图3-2 双重平移自动门
图3-3 双扇平移自动门
3.3 限位开关的工作原理
行程开关又称限位开关，用于控制机械设备的行程及限位保护。在实际生产中，将行程开关安装在预先安排的位置，当装于生产机械运动部件上的模块撞击行程开关时，行程开关的触点动作，实现电路的切换。因此，行程开关是一种根据运动部件的行程位置而切换电路的电器，它的作用原理与按钮类似。行程开关广泛用于各类机床和起重机械，用以控制其行程、进行终端限位保护。在电梯的控制电路中，还利用行程开关来控制开关轿门的速度、自动开关门的限位，轿厢的上、下限位保护。

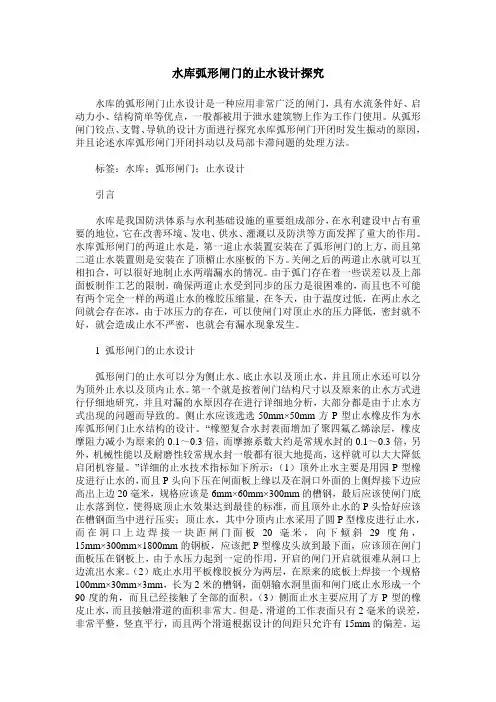

水库弧形闸门的止水设计探究
水库弧形闸门的止水设计探究水库的弧形闸门止水设计是一种应用非常广泛的闸门，具有水流条件好、启动力小、结构简单等优点，一般都被用于泄水建筑物上作为工作门使用。
从弧形闸门铰点、支臂、导轨的设计方面进行探究水库弧形闸门开闭时发生振动的原因，并且论述水库弧形闸门开闭抖动以及局部卡滞问题的处理方法。
标签：水库；弧形闸门；止水设计引言水库是我国防洪体系与水利基础设施的重要组成部分，在水利建设中占有重要的地位，它在改善环境、发电、供水、灌溉以及防洪等方面发挥了重大的作用。
水库弧形闸门的两道止水是，第一道止水装置安装在了弧形闸门的上方，而且第二道止水裝置则是安装在了顶楣止水座板的下方。
关闸之后的两道止水就可以互相扣合，可以很好地制止水两端漏水的情况。
由于弧门存在着一些误差以及上部面板制作工艺的限制，确保两道止水受到同步的压力是很困难的，而且也不可能有两个完全一样的两道止水的橡胶压缩量，在冬天，由于温度过低，在两止水之间就会存在冰，由于冰压力的存在，可以使闸门对顶止水的压力降低，密封就不好，就会造成止水不严密，也就会有漏水现象发生。
1 弧形闸门的止水设计弧形闸门的止水可以分为侧止水、底止水以及顶止水，并且顶止水还可以分为顶外止水以及顶内止水。
第一个就是按着闸门结构尺寸以及原来的止水方式进行仔细地研究，并且对漏的水原因存在进行详细地分析，大部分都是由于止水方式出现的问题而导致的。
侧止水应该选选50mm×50mm方P型止水橡皮作为水库弧形闸门止水结构的设计。
“橡塑复合水封表面增加了聚四氟乙烯涂层，橡皮摩阻力减小为原来的0.1～0.3倍，而摩擦系数大约是常规水封的0.1～0.3倍，另外，机械性能以及耐磨性较常规水封一般都有很大地提高，这样就可以大大降低启闭机容量。
”详细的止水技术指标如下所示：（1）顶外止水主要是用园P型橡皮进行止水的，而且P头向下压在闸面板上缘以及在洞口外面的上侧焊接下边应高出上边20毫米，规格应该是6mm×60mm×300mm的槽钢，最后应该使闸门底止水落到位，使得底顶止水效果达到最佳的标准，而且顶外止水的P头恰好应该在槽钢面当中进行压实；顶止水，其中分顶内止水采用了圆P型橡皮进行止水，而在洞口上边焊接一块距闸门面板20毫米，向下倾斜29度角，15mm×300mm×1800mm的钢板，应该把P型橡皮头放到最下面，应该顶在闸门面板压在钢板上，由于水压力起到一定的作用，开启的闸门开启就很难从洞口上边流出水来。

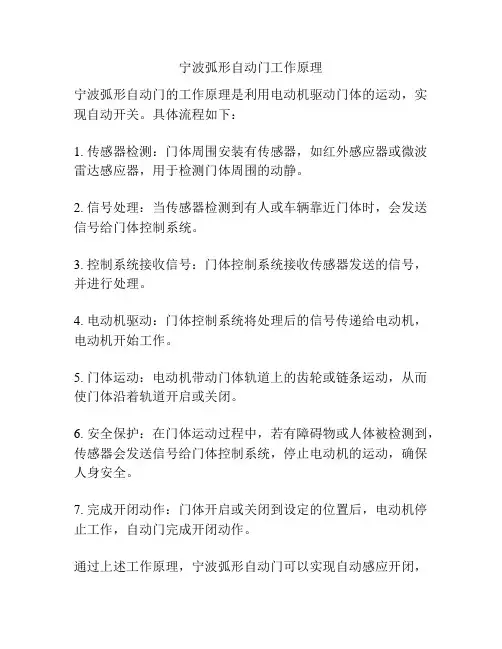

宁波弧形自动门工作原理
