铁素体不锈钢发展及展望
《445J2超纯铁素体不锈钢腐蚀行为研究》范文
《445J2超纯铁素体不锈钢腐蚀行为研究》篇一一、引言在工业生产及诸多应用领域中，不锈钢因其出色的物理和化学性质成为了关键的建筑材料和工艺品。
特别是超纯铁素体不锈钢，由于它优良的耐腐蚀性能，使其在海洋工程、化工设备和医疗器械等复杂环境中展现出巨大的应用潜力。
445J2超纯铁素体不锈钢作为一种典型的代表，其耐腐蚀性能的深入研究显得尤为重要。
本文将深入探讨445J2超纯铁素体不锈钢在不同环境下的腐蚀行为，以期为相关领域的应用提供理论依据和指导。
二、材料与方法1. 材料准备实验所用的材料为445J2超纯铁素体不锈钢，其化学成分和物理性质已在相关文献中详细报道。
为确保实验的准确性，我们选择了不同厚度和加工方式的样品进行实验。
2. 实验方法本实验主要采用电化学法、重量法以及SEM-EDS等手段，对445J2超纯铁素体不锈钢在多种环境中的腐蚀行为进行研究。
具体包括：（1）电化学法：通过测量极化曲线和电化学阻抗谱，研究445J2超纯铁素体不锈钢在不同环境中的腐蚀电化学行为。
（2）重量法：采用失重法测定腐蚀速率，了解445J2在不同条件下的腐蚀速率变化规律。
（3）SEM-EDS分析：通过扫描电子显微镜和能量散射X射线谱仪对腐蚀后的样品进行微观形貌和元素分布分析，以揭示腐蚀机理。
三、结果与讨论1. 不同环境下的腐蚀行为（1）酸性环境：在酸性环境中，445J2超纯铁素体不锈钢的腐蚀速率较快，主要发生的是电化学腐蚀。
通过电化学阻抗谱分析发现，随着酸浓度的增加，电荷转移电阻减小，表明腐蚀过程加速。
（2）碱性环境：在碱性环境中，445J2的腐蚀速率相对较低，主要发生的是吸氧腐蚀。
此外，我们还发现445J2在碱性环境中表现出较好的耐点蚀性能。
（3）海洋环境：在海洋环境中，由于盐分的作用，445J2的腐蚀行为主要表现为局部腐蚀和均匀腐蚀并存。
通过SEM-EDS 分析发现，局部腐蚀区域存在明显的元素富集现象。
2. 腐蚀机理分析根据实验结果和文献报道，我们提出以下腐蚀机理：在酸性环境中，由于氢离子的存在，使得钢铁表面发生电化学腐蚀；在碱性环境中，由于氧气的存在和钢铁表面的电位差，导致吸氧腐蚀的发生；在海洋环境中，由于盐分的作用，使得钢铁表面发生电化学不均匀腐蚀和局部腐蚀。
不锈钢行业的现状及发展趋势
不锈钢行业的现状及发展趋势随着经济的发展和工业化的推进，不锈钢行业在全球范围内得到了广泛应用。
不锈钢具有耐腐蚀、美观、环保等优点，因此在建筑、汽车、家电、化工等领域都有广泛的应用。
本文将从现状和发展趋势两个方面，对不锈钢行业进行分析。
一、不锈钢行业的现状当前，全球不锈钢行业呈现出以下几个特点：1.产能不断扩大：不锈钢行业的快速发展导致全球产能不断扩大。
中国、日本、韩国和欧美等国家和地区是全球不锈钢的主要生产国家和地区。
特别是中国，作为全球最大的不锈钢生产和消费国，占据了全球不锈钢产能的近50%。
中国的不锈钢产能已经超过了1000万吨。
2.技术水平提高：随着科技的进步，不锈钢行业的生产技术不断提高。
尤其是在不锈钢的材料研发、制造工艺以及表面处理等方面取得了重大突破。
这使得不锈钢的质量和性能得到了大幅提升。
3.市场需求增长：不锈钢作为一种高端材料，其在建筑、装修、家电等领域的应用需求不断增长。
特别是在汽车工业和化工领域，不锈钢的应用更是迅速增长。
不锈钢行业的市场规模正在不断扩大。
二、不锈钢行业的发展趋势未来，不锈钢行业将呈现以下几个发展趋势：1.高端化：随着人们生活水平的提高和消费观念的转变，对不锈钢产品的质量和外观要求也越来越高。
因此，不锈钢行业将朝着高端化的方向发展，推出更多高品质、高性能的不锈钢产品。
2.节能减排：环保已成为全球关注的重要问题，不锈钢行业也需要积极响应。
未来，不锈钢行业将加大绿色生产力度，推广节能减排的技术和设备，减少对环境的影响。
3.智能化：随着信息技术的发展，智能化已经渗透到各个行业。
不锈钢行业也不例外。
未来，不锈钢生产将更加智能化，通过引进自动化设备和智能控制系统，提高生产效率和产品质量。
4.国际化：随着全球化的深入发展，不锈钢行业也将更加国际化。
国际市场的竞争将更加激烈，不锈钢企业需要加强技术创新和品牌建设，提高自身的竞争力。
5.多元化：随着不锈钢行业的发展，市场需求也在不断变化。
超纯高铬铁素体不锈钢的开发和应用
超纯高铬铁素体不锈钢的开发和应用（一）前言含钼的高铬（25—30%）铁素体不锈钢，不仅具有优良的耐平均腐蚀性能，且具有极好的耐应力腐蚀、耐缝隙腐蚀、耐孔蚀能力，能够替代昂贵的镍基和钛等高级耐蚀合金材料。
高铬铁素体的耐蚀性尽管优良，但严峻的脆性阻碍其被广泛选用。
解决该类合金脆性的用途是纯化，专门是要求将碳、氮含量分别降至0.003%、0.007%以下。
我们发明了一项超纯冶炼技术，可将Fe—Cr系合金中的碳含量降至0.002%，氮含量降至0.005%，且成本增加不多，易于工业化生产。
因而利用该项技术极有可能高铬铁素体开发出来，并获得较为广泛地应用。
（二）高铬铁素体不锈钢的特性：1、好的抗平均腐蚀能力：由于合金中含铬专门高，还含有钼。
因此，其不管在酸性、碱性、氧化性、还原性、有机、无机等介质中，都具有良好的抗蚀能力。
如表（1）所示。
一样奥氏体不锈钢对应力腐蚀、孔蚀、缝隙腐蚀较敏锐，限制了其应用范畴。
故此，进展了一些高镍铬钼的奥氏体不锈钢和镍基及钛等耐蚀合金，以满足上述恶劣条件下使用。
图（1）、（2）为各类耐蚀合金耐应力和耐孔蚀性能的比较。
由此可见，高铬铁素不锈钢具有专门高的抗应力腐蚀和抗孔蚀能力，能够代替镍基和钛等耐蚀合金。
3、优良的工艺性能由于铁素体合金高温屈服强度低、塑性好专门容易加工；铁素体合金加工硬化率低、有利于冷成形；铁素体合金膨胀系数小、热导率高，且对硫、磷降低熔点阻碍小，因此焊接热裂倾向小。
4、物理性能好高铬铁素体不锈钢与奥氏体不锈钢相比，线膨胀系数约低一半，热导率约高1/3。
这对制造一些热交换的设备有重要意义。
5、节约镍镍是较稀缺元素，价格比较高。
高铬铁素体中差不多上不含镍，即使含也专门少。
如大量推广，节约镍成效显著。
6、合金脆性大：当合金纯度较低，工艺不当时，合金专门易变脆，限制其广泛使用。
（三）高铬铁素体不锈钢的脆性1、韧脆转变温度：高铬铁素体在较高温时，韧性专门好；当温度降至某一温度以下时，韧性突然降得专门低，变脆。
不锈钢管材发展现状及展望
不锈钢管材发展现状及展望一、前言不锈钢管材是一种重要的金属材料，具有耐腐蚀、高温强度、美观等特点，广泛应用于石油化工、航空航天、建筑装饰等领域。
随着经济的发展和科技的进步，不锈钢管材行业也在不断发展壮大。
二、历史回顾不锈钢管材的历史可以追溯到20世纪初期。
当时，德国人发明了一种新型钢材——不锈钢。
随着科技的进步和工艺的改进，不锈钢管材逐渐成为一种重要的建筑装饰材料，并广泛应用于石油化工、航空航天等领域。
三、现状分析1.市场需求随着国家经济的快速发展和城市化进程加快，对于高品质建筑装饰材料的需求日益增长。
同时，在石油化工等行业中，对耐腐蚀性能要求较高的金属材料也越来越多地被采用。
这些都为不锈钢管材行业提供了广阔的市场空间。
2.技术创新随着科技的进步和工艺的改进，不锈钢管材产品质量不断提高。
目前，国内外不锈钢管材生产企业已经掌握了多种先进的生产工艺和技术，使得不锈钢管材在耐腐蚀性、高温强度等方面表现更加优异。
3.竞争形势目前，国内外不锈钢管材行业竞争激烈。
国内市场上，一些大型企业已经形成了一定的规模优势，并且通过技术创新和品牌建设等方式提高了市场占有率。
而国外企业则通过优质产品和服务、全球化布局等方式扩大了市场份额。
四、未来展望1.市场前景随着我国经济的发展和城市化进程加快，对于高品质建筑装饰材料和耐腐蚀性能要求较高的金属材料需求将会持续增长。
这为不锈钢管材行业提供了广阔的发展空间。
2.技术创新未来，不锈钢管材行业将继续加强技术创新，提高产品质量和性能。
同时，随着新材料、新工艺的不断涌现，不锈钢管材行业也将不断推陈出新，满足市场需求。
3.产业升级未来，不锈钢管材行业将加快产业升级和转型升级。
通过技术创新和品牌建设等方式提高企业核心竞争力，并且加强与其他相关行业的合作，实现资源共享、优势互补。
五、结语随着我国经济的发展和科技的进步，不锈钢管材行业将会迎来更大的发展机遇。
未来，我们相信，在政府支持和企业努力下，不锈钢管材行业一定会取得更加辉煌的成就。
现代铁素体不锈钢的研究现状及发展趋势
现代铁素体不锈钢的研究现状及发展趋势下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。
文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢！本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注！Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!1. 引言现代铁素体不锈钢作为重要的结构材料，在工业生产和日常生活中发挥着关键作用。

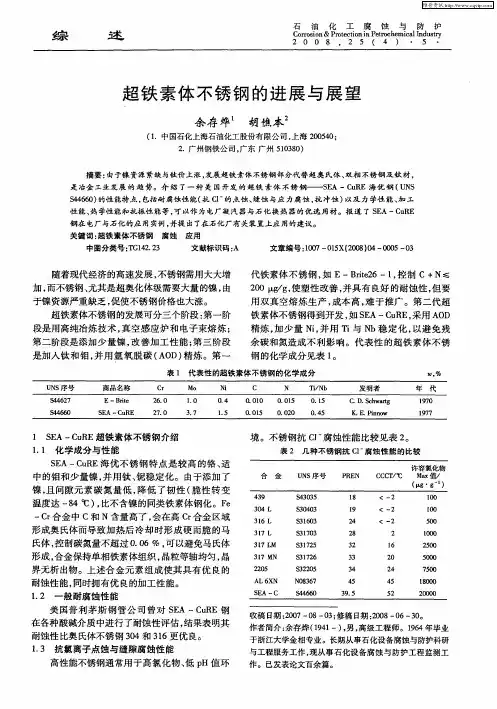

超铁素体不锈钢的进展与展望
美 国普 利 茅 斯 钢 管 公 司 曾对 Ｓ Ａ —Ｃ Ｒ Ｅ ｕ Ｅ钢 在各 种 酸碱介 质 中进 行 了耐蚀 性 评估 ， 果表 明其 结 耐蚀 性 比奥 氏体 不锈 钢 ３４和 ３ ６更优 良。 ０ １ １３ 抗 氯 离子点 蚀 与缝 隙腐 蚀性 能 ．
收稿 Ｅ期 ＝０ ７— ８— ３ 修稿 日期 ：０ ８— ６—３ 。 ｔ ２０ ０ ０ ； ２０ ０ ０
代 铁素 体 不 锈 钢 ， Ｅ—Ｂｉ２ 如 ｒｅ６—１ 控 制 Ｃ＋Ｎ≤ ｔ ， ２ ０ ｇｇ使 塑 性 改善 ， 具 有 良好 的耐 蚀性 ， 要 ０ ／ ， 并 但 用 双 真空 熔 炼 生产 ， 成本 高 ， 于 推 广 。第 二 代 超 难 铁 素体 不 锈钢 得 到开 发 ， Ｓ Ａ—Ｃ Ｒ 采用 ＡＯ 如 Ｅ ｕ Ｅ， Ｄ
关键词 ： 铁素体不锈钢 超 腐蚀 应 用
中图分类号 ：Ｇ ４． ３ Ｔ １２２
文献标识码 ： Ａ
文章编号 ：０７— １Ｘ（０ ８ ０ ００ ０ １０ ０ ５ ２ ０ ）４— ０ ５— ３
随着 现代 经 济 的高速 发展 ， 锈 钢需用 大 大增 不 加， 而不 锈钢 、 尤其 是 超奥 化体 级 需要 大量 的镍 ， 由 于镍 资源严 重 缺乏 ， 促使 不 锈 钢价 格也 大涨 。 超铁 素体 不锈 钢 的发 展可 分 三个 阶段 ： 第一 阶
段是用高纯冶炼技术 ， 真空感应炉 和电子束熔炼 ；
第 二 阶段是 添 加 少 量镍 ， 善 加 工 性 能 ； 三 阶段 改 第
精炼 ， 加少量 Ｎ ， ｉ并用 Ｔ 与 Ｎ 稳 定化 ， ｉ ｂ 以避免残 余碳 和 氮造 成 不 利 影 响 。代 表性 的 超 铁 素 体 不 锈
钢 的化 学成 分 见表 ｌ 。
奥氏体 铁素体 不锈钢
奥氏体铁素体不锈钢1.引言1.1 概述奥氏体、铁素体和不锈钢是金属材料领域中常见的概念。
它们在工业生产和日常生活中都起着重要的作用。
奥氏体和铁素体是铁碳合金中的两种重要组织结构，而不锈钢则是一种具有抗腐蚀性能的特殊钢材。
奥氏体是一种由铁和一定量的碳组成的金属组织结构。
它的特点是具有良好的塑性和韧性，能够很好地适应外力的作用。
同时，奥氏体具有较高的硬度和强度，因此在一些需要承受较大压力或负荷的结构材料中广泛应用。
奥氏体形成的条件包括高温下的快速冷却和添加合适的合金元素等。
铁素体是另一种常见的金属组织结构，主要由铁和碳组成。
与奥氏体相比，铁素体的硬度和强度较低，但具有较好的可加工性和可锻造性。
铁素体常用于制造一些需要加工成型的零件和构件。
它形成的条件为低温下的慢速冷却和碳含量较高。
不锈钢是一种合金材料，主要由铁、铬和少量的碳等元素组成。
它具有抗腐蚀性、耐热性和耐磨性等特点，常用于制作厨具、化工设备和建筑材料等。
根据其组织结构和耐腐蚀性能的不同，不锈钢可以分为奥氏体不锈钢、铁素体不锈钢和双相不锈钢等。
本文将详细介绍奥氏体、铁素体和不锈钢的定义、特点、形成过程以及在工业和生活中的应用领域。
通过对这些材料的深入了解，可以更好地理解金属材料的性能和应用，并为相关产业的发展提供参考和指导。
1.2 文章结构本文将从三个方面详细介绍奥氏体、铁素体和不锈钢的定义、特点、形成以及应用。
下面是文章的具体结构。
第二部分正文将重点介绍奥氏体、铁素体和不锈钢。
首先，在2.1部分将详细阐述奥氏体的定义和特点。
我们将介绍奥氏体的晶体结构、化学成分以及其在不同条件下的形成方式。
此外，我们还将探讨奥氏体的应用领域，如在建筑、航空航天、汽车工业等方面的应用。
接着，在2.2部分，我们将对铁素体进行详细讲解。
我们将介绍铁素体的结构和成分，并探讨铁素体的形成机制。
此外，我们还将探讨铁素体在材料工程领域的广泛应用，包括在制造业、船舶、化工等领域中的应用。
铁素体不锈钢发展与前景
铁素体不锈钢发展与前景一．铁素体不锈钢的发展近年来，全球资源供应紧张，有色金属市场也水涨船高，尤其07年上半年以前是镍价不断攀升，给不锈钢企业带来了很大的成本压力。
镍价的大幅波动以及房屋建筑领域需求的减少，使得300系不锈钢的需求受到影响（见下图1）。
原材料价格的飞涨，使得一些低镍的奥氏体不锈钢开始在市场盛行，当然这也给铁素体不锈钢带来了一定发展空间。
图 1二．铁素体的分类与优势铁素体不锈钢成本低廉，价格稳定，并且具有许多独特的特点和优势，能够在多领域中替代奥氏体不锈钢。
铁素体不锈钢与奥氏体不锈钢相比，铁素体不锈钢镍含量少，主要原料是铬和铁，为强化某些特殊性能，一些铁素体不锈钢还含有其他合金元素，如钼。
同时铁素体不锈钢不仅拥有昂贵的奥氏体不锈钢大多数力学性能和耐蚀性能，还在一些性能上优于奥氏体，特别在成型性、耐蚀性、抗氧化性上表现出色，被称为“经济型”不锈钢。
1.铁素体不锈钢的化学成分铁素体不锈钢分为五大类，其中前三类为标准牌号，是迄今为止用量最大且应用范围最广的不锈钢，此外，后两类为特殊牌号，使用于某些有特殊要求的领域（见图2）。
图 2第一类，由于含铬量最低，因此价格也最便宜，适合在没有腐蚀或轻微腐蚀及允许有局部轻微生锈的环境下使用。
其中，409型不锈钢主要使用在汽车排气系统中。
而410L型不锈钢常用于容器、公共汽车和长途大轿车，也有用作液晶显示器的外框。
第二类，即通常使用最广的430不锈钢，含较高的铬，具有较好的耐蚀性，通常在室内使用，典型的用途包括洗衣机滚筒，室内面板等，其多数性能与304类似，在某些领域可替代304不锈钢如厨房设施，洗碗机，壶和锅等。
这类型具有足够的耐蚀性。
第三类，这类型较430型具有良好的焊接性和成形性。
在多数情况下，其性能甚至优于304。
典型用途包括水槽，热交换管（制糖业，能源等），汽车排气系统（比409寿命长）和洗衣机的焊接部位。
这类型甚至可替代304用于性能要求更高的场合。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
铁素体不锈钢的发展及展望
摘要：根据国内外不锈钢市场的状况，对比分析了铁素体不锈钢相对于奥氏体不锈钢的优缺点，阐述了提高铁素体不锈钢质量的措施，展望了铁素体不锈钢的良好发展前景。
关键词：不锈钢铁素体奥氏体应用情况提高质量
1 前言
2 004年北京国际现代铁素体不锈钢大会上通过广泛的交流，使大家更加清楚地看到了国内在生产和使用铁素体不锈钢方面与国际发达国家相比使用比例低，使用领域窄的差距。
国际平均使用比例是25％，法国65％、日本35％、美国34％、而我国是10％左右。
发达国家已经广泛使用在汽车、电子产品、屋顶材料、集装箱、家电产品、水箱、蓄水池等领域，在许多方面替代300系列。
而在我国使用面还很有限，主要集中在制品方面；在生产工艺技术水平方面，中国也有差距，特别是超低碳、超低氮铁素体不锈钢的冶炼、表面质量和成本控制等方面。
最后是新品种的研究开发方面也有一定的差距。
中国的不锈钢消费中奥氏体钢占90%，铁素体和其他的钢类所占比例还不到10%，这种现状也引发了不锈钢的迅速发展与镍资源供应紧张之间的矛盾。
为此，作为中国的不锈钢行业组织中国特钢协不锈钢分会特别提出：要大力推广铁素体不锈钢。
2 铁素体不锈钢较奥氏体不锈钢的优缺点
铁素体不锈钢一般不含稀缺的贵重元素镍。
低铬铁素体不锈钢又称为经济不锈钢；中、高铬铁素体不锈钢与所能代用的铬镍奥氏体不锈钢相比，成本和价格也较低。
铁素体不锈钢屈服强度较铬镍奥氏体钢高，伸长率稍低，但加工硬化倾向小，易于冷镦，也易切削。
众所周知，铬镍奥氏体不锈钢对应力腐蚀非常敏感，在奥氏体不锈钢制设备、构件等的失效事例中，应力腐蚀破坏事故占有很大比例，而铁素体不锈钢耐应力腐蚀性能优异，虽然在试验室内一些条件下人们也曾发现铁素体不锈钢也产生应力腐蚀的某些现象，但在实际工程应用中，国内外都很少见到铁素体不锈钢产生应力腐蚀破坏的实例。
铁素体不锈钢具有铁磁性，导热系数高，约为铬镍奥氏体不锈钢的130％～150％，非常适用于有热交换的用途；线膨胀系数小，仅为铬镍奥氏体不锈钢的60％～70％，非常适用于热胀、冷缩，有热循环的使用条件。
但是，铁素体不锈钢为什么没有得到很快的发展呢?这是因为铁素体不锈钢本身存在三个主要问题：第一，在热轧或退火后必须严格控制冷却速度。
如果缓慢地冷却通过37O～550C温度区，或者像耐热钢使用中那样在该温度区长期停留，这种钢就会变脆。
第二．铁素体型不锈钢焊接性能差。
在焊缝热影响区，铁素体晶粒长大或粗化。
此外．在高温区，部分铁素体转变成奥氏体，并在随后的冷却过程中转变成脆性的马氏体。
这两种影响方式的共同作用．使得焊缝非常脆。
虽然二次退火可以把马氏体转变成铁素体．但是，这并不能把已经粗化的铁素体晶粒再细化。
第三，当其承受的温差太大时，这一点在夏氏冲击试验或悬臂式冲击试验中记录的所吸收能量显著下降而得到证实。
这种钢在实际应用中，表现为不能抗冲击，容易产生裂纹。
3 铁素体不锈钢应用情况
一、家电行业广泛使用铁素体不锈钢
在家电行业中首先是洗衣机。
当前最流行的是对衣服摩损最小的滚筒式洗衣机，由于
洗衣时要使用各种洗衣剂，所以内桶要求的耐蚀不锈性能很高，洗衣机为了消毒还要有一定的耐温能力（95℃），滚筒洗衣机的脱水转速要达到950-1000r/min（西门子洗衣机转速达到1200r/min，海尔达到1600r/min），所以又要有很好的强度，因此只能选用铁素体不锈钢（Gr17-430）。
热水器使用的不锈钢要求很强的抗应力腐蚀能力，奥氏体（304）很难承受，日本开发了444牌号的铁素体不锈钢，用于各种热水器效果很好;同样太阳能热水器，铁素体不锈钢也是最好的选择;冰箱外壳也应采用铁素体（430）不锈钢。
二、汽车制造业广泛使用铁素体不锈钢
美国不锈钢消费中30%以上用于汽车工业，世界上美国的铁素体不锈钢使用比例最高（占不锈钢消费的40%），主要用于发达的汽车工业。
汽车排汽系统广泛使用加铌加钛的11Gr409牌号。
方兴未艾的中国汽车工业必将为铁素体不锈钢开辟更多的市场机会。
三、厨房等家用设施广泛使用铁素体不锈钢
以厨房为主的家用设施制品，中国使用奥氏体钢较多，美国和日本则以铁素体钢为主，包括洗物池、台面、除烟罩等均应采用铁素体的430牌号。
我国的厨房设备制造业应加大使用铁素体钢的比例。
在国内，影响铁素体不锈钢在不锈钢制品中推广应用的主要原因是：消费观念落后，客户不认同导致供应商的不选择；工艺滞后，用铁素体不锈钢做出的器皿与用奥氏体钢制作的器皿相比从光洁度和质感方面都比较差；制品生产商对于不同配比的铁素体不锈钢材料的金属特性不了解。
4 提高铁素体不锈钢质量的主要措施
4．1 钢中加入钛、铌等元素
1．试验表明，在缺乏电磁搅拌的条件下，向铁素体不锈钢中添加一定量的Ti，对于细化铸造组织具有较为明显的效果，这主要是因TiN的形核作用引起的。
但Ti的加入量不宜过多，否则会降低钢的纯净度，导致板坯修磨量增大，并对冷轧成品表面质量和使用性能带来不利影响。
此外，针对含Ti铁素体不锈钢在连铸时易形成皮下夹杂和翻皮等缺陷的特点，还需要将钢中的【N】、【O】含量分别控制在150×10 和50 X 10 以下，并采用无氧化保护浇注等措施引。
2．铌作为稳定化元素，通常与Ti复合，用在铁素体不锈钢中弥补钛稳定碳和氮的不足。
铁素体不锈钢中的铌含量一般在 1 500 X 10～～5 000 X 10 范围。
向钢中加入和钛可改善铁素体不锈钢的耐晶间腐蚀性。
409L在500℃时效10 h后，在与焊缝金属相邻的母材中发生了晶间腐蚀，而12Cr一0．6Nb 钢在500℃时效10 h后仍具有良好的耐蚀性。
铌还能改善铁素体不锈钢的耐大气腐蚀性。
适量铌可使铁素体不锈钢具有良好的平均r 值，改善铁素体不锈钢成型性所需的铌含量与碳和氮的含量有关。
研究结果证明，铌和钼一样可有效改善铁素体不锈钢的高温性能，固溶铌和固溶钼均可有效提高铁素体不锈钢的高温屈服强度。
铌还可改善铁素体不锈钢的表面质量和抗起皱性能。
4．2 细化晶粒
1．电磁搅拌能够促进柱状晶向等轴晶的转变和晶粒细化。
对0Crl7Mnl4Mo2不锈钢进行电磁离心搅拌实验，同时进行数值模拟，结果表明，随着磁感应强度的增大，铸锭组织中等轴晶粒比例增大，当磁感应强度达到0．03 T时，等轴晶相对含量超过了75％。
2．脉冲电流凝固技术是在金属凝固过程中或在金属凝固前给金属熔体施加脉冲电流，以控制材料凝固组织和性能的方法。
对1Crl8Ni9Ti奥氏体不锈钢进行电脉冲处理，研究结
果表明，脉冲电流能够细化凝固组织，使一次枝晶长度明显缩短，二次枝晶间距也有所减小。
脉冲电流和由于自感应所产生的脉冲磁场的相互作用，使凝固金属受到强烈电磁力及冲击力作用而产生振动，最先结晶出的枝晶被打碎，形成了更多的结晶核心，从而使凝固组织得到了细化。
3．适当控制二冷段冷却水量，可提高等轴晶比率，改善铸坯质量。
409L不锈钢凝固时易于产生晶粒粗大问题。
得到更多细等轴晶的关键是：①控制凝固时固液界面前沿的成分，过冷区越大越好。
水量适当，减少固相、液相钢的温度梯度；②凝固结束后，晶粒仍在不断长大，尤其是在900℃以上，晶粒长大很快。
因此，在凝固后期，宜适当加快冷却速度，减缓晶粒长大。
随着人们对铁素体不锈钢的深入研究和应用实践，不锈钢生产和应用技术不断进步和完善，采用近代不锈钢生产技术所生产的低碳、氮，超低碳、氮以及高纯[C+N≤(1 00～150)×10 】和超级(Cr+3．3Mo／>35)铁素体不锈钢等现代铁素体不锈钢与用电弧炉单炼并加工生产的传统(普通)铁素体不锈钢相比较，性能上的某些不足已经得到了极大程度的克服和相对圆满的解决。
我国的大中型不锈钢企业已经基本具备大量生产中铬和低铬现代铁素体不锈钢冷轧板、带和管材的条件。
扩大生产与应用现代铁素体不锈钢已经成为世界各国不锈钢节镍的主要方向。
5 结束语
(1)现代铁素体不锈钢特别适于薄截面尺寸的板、带材和管材的大量生产和广泛应用，是不锈钢中节约镍元素的主要钢类；现代低铬铁素体不锈钢，作为经济不锈钢以其优良的综合性能和具有较低的寿命周期成本的优势，为进一步扩大不锈钢的应用范围创造了条件。
(2)不断提高钢的纯净度，特别是最大限度地降低钢中碳、氮、氧等间隙元素含量，采用钛和铌同时加入的双稳定化并优化钢的生产和使用工艺，是进一步改善现代铁素体不锈钢品质和性能的重要途径。
（ 3）宣传教育消费者正确认识不锈钢的性能，大力宣传铁素体不锈钢以节约宝贵的镍资源
参考文献
1．陆世英现代铁素体不锈钢（上）不锈-2005年3期
2．任智勇辛建卿提高铁素体不锈钢质量的主要措施山西冶金-2005年2期3．Satoshi Suzuki 铁素体不锈钢的特性及其应用不锈-2005年1期
4．李成大力推进铁素体不锈钢在中国的生产与应用不锈：市场与信息-2004年24期5．李惠萍新型铁素体不锈钢中国钼业-2004年1期
6．陆世英现代铁素体不锈钢发展概貌不锈-2004年2期
7．荣惠康中国汽车产业发展对铁素体不锈钢的需求不锈：市场与信息-2004年24期8．王亚许洪新铁素体不锈钢组织的形成规律太钢译文-2004年2期。
