《电路及磁路》习题-电气电测
第一章习题集一、填空题1. 图1电路中，__b__端电位高于__a_端电位，电流的实际方向是由__b__端流向___a_端。
图12. 电路由_____电源_______、__负载__________和__中间环节__________三个部分组成。
3. 电荷的__定向_____移动形成电流，电流的实际方向为_ 正电荷_______运动的方向。
4. 图2电路中，U ab＝___5_____V；U cd＝___2_____V；U ef＝_-18______V。
图2 图3 图45. 一个电源可以用_电压源_______或_电流源_______的形式来表示，二者间可等效互换。
6. 电压源与电流源进行等效变换时，对__外电路______等效，对_ 电源内部____不等效。
7. 将图3电路等效为电流源时，其电流源电流I S＝_2 __，内阻R i＝___5__。
8. 将图4电路等效为电压源时，其电压源电压U S＝_10_____，内阻R i＝_3___。
9.节点是指汇聚___3条_______或___3条_______以上导线的点。
10.两节点之间不分叉的一条电路，称为一个_支路 __；电路中任何一个闭合路径称为一个_回路 _。
11.基尔霍夫第一定律也称___节点电流， _______定律，其数学表达式为__∑I＝0。
________。
12.基尔霍夫夫第二定律也称__回路电压________定律，其数学表达式为__∑U＝∑IR。
________。
13.用基尔霍夫定律求解电路时，必须预先标定各条支路的_电流____方向和回路的__绕行__方向。
14. 图5为某电路的一部分，已知I1＝－1A，I S＝2A，则I2＝_1___，U ab＝_-12__。
图5 图615. 图6电路中，电流I1＝________，I2＝________。
二、判断题1. 在电路中，电源是指提供能源的设备，它把非电能转换为电能。
（）2. 在电路中，负载的作用是把电能转换成其它形式的能量。
（）3. 电路中的导线起着传输能量的作用，所以在电路分析中，不论电路如何，均可把连接导线的电阻视为零。
（）4. 电路中电流的实际方向与所选取的参考方向无关。
（）5. 对于任一电路来讲，负载所吸收的电功率之和等于电源所产生的电功率之和。
（）6. 由P＝U2／R可知，电阻愈大其消耗能量愈少。
（）7. 电流的正方向规定为从高电位点指向低电位点。
（）8. a、b两点间的电压U ab表示其方向由a点指向b点。
（）9. 电阻越大，消耗功率越大。
（）10. 通过某电阻的电流越大，其消耗功率越大。
（）11. 电阻消耗的功率越大，它消耗的电能就越大。
（）12.几个用电器不论是串联使用还是并联使用它们消耗的总功率总是等于各电器实际消耗功率之和。
（）13. 欧姆定律是电路的基本定律，因此适用于任何电路。
（）14. 马路上的路灯总是同时亮同时灭，因此路灯都是串联接入电网的。
（）15. 供电线路上的负载增大就意味着线路上的等效电阻减小，负载电流增大。
（）16. 直流电路中，没有电压之处就一定没有电流。
（）17. 直流电路中，有电流通过之处就一定有电压。
（）18. 滑线电阻不会象灯泡及电热器一样发光、发热，它不是耗能元件。
（）19. 图7为A、B两电源的外特性。
从图中可知电源A的内阻大于电源B的内阻。
（）图7 图8 图920. 一电阻上标有5k9字样，那么该电阻标称值为5.9千欧。
（）21. 把接于220V电路中的并联电阻改为串联时，电源的负载增加了。
（）22. 理想电流源的输出电流和电压是恒定的，不随负载变化。
（）23. 理想电压源与理想电流源也能等效变换。
（）24. 电流源与电压源等效互换后，其内部电路消耗功率仍然相等。
（）25. 对负载来说，只要加在它上面的电压和流过它的电流符合要求即可，因此理想电压源和理想电流源可以等效互换。
（）26. 将图8所示电路化简为等效电流源后，I S＝3A，R i＝2Ω。
（）27. 图9所示电路中，因无电流流出节点A，所以基尔霍夫第一定律不适用。
（）28. 含三条及以上支路的任何电路都是由电路元件连接成节点和回路构成的。
（）29. 基尔霍夫第一定律反映了电流连续性原理。
（）30. 基尔霍夫第二定律反映了电位的单值性和能量守恒。
（）三、选择题1. 一台冰箱的压缩机功率为110W，若开停比为1:2（即开机20分钟，停机40分钟），则一个月(以30天计)压缩机耗电[ ]。
A.25kWhB.26.4kWhC.39.6kWhD.30kWh2. 关于一段导体的电阻，下列说法中正确的是[ ]。
A.通过导体的电流越小，说明其电阻越大B.在一定的电压下，通过该导体的电流越大，其电阻越小C.导体的电阻与加在其上的电压成正比，与通过它的电流成反比D.导体电阻与加在其上的电压和通过的电流及材料的几何尺寸无关，只与导体的材料性质有关3. 图10为某电路的一部分，已知U ab＝0，则I为[ ]。
A.0AB.1.6AC.2AD.4A图10 图11 图124. 如图11 a、b、c、d四条曲线分别为R1、R2、R3、R4四个电阻的I－U曲线，若将四个电阻并联到电路中，取用功率最大的电阻是[ ]。
A.R1B.R2C.R3D.R45. 一电器的额定值为P N＝1W，U N＝100V，现要接到200V的直流电路上工作，问应选下列电阻中的哪一个与之串联才能使该电器正常工作[ ]。
A.5kΩ、2WB.10kΩ、0.5WC.20kΩ、0.25WD.10kΩ、1W6. 如图12所示，测R2两端电压发现U2＝U，产生该现象的原因是[ ]。
A.R1短路B.R2短路C.R1断路D.R2断路7. 一只额定功率为1W，电阻值为100Ω的电阻，允许通过的最大电流为[ ]。
A.100AB.0.1AC.0.01AD.1A8. 电压源和电流源等效变换的条件是等效前后[ ]•。
A.电压源、电流源内阻上流过的电流相同B.外部电路的端电压和电流不变C.电压源、电流源内部消耗的功率相等D.所有的电量都不变9. 图13所示电路中，电流I和电压U A B的值分别为[ ]。
A.I＝2A、U A B＝0B.I＝3A、U A B＝－2VC.I＝－3A、U A B＝10VD.I＝－3A、U A B＝0图13 图14 图1510. 图14所示电路中，a、b两点开路电压U ab为[ ]。
A.6VB.4VC.14VD.12V11. 如图15所示，U＝6V，R＝2Ω，I＝1A时，则I S为[ ]。
A.1.5AB.3AC.－3AD.6A四、计算题1. 四个1.5V的电池提供100mA的电流给便携式CD唱机，电池3个小时提供多少能量？3. 如图17所示电路，已知电压U S1=4V，U S2=2V，U S3=-6V，U S4=-2V，电流I1=2A，I2=1A，I3=-1A，电阻R1=2Ω，R2=4Ω，R3=5Ω，求各段电路的电压U ab。
图174. 如图18所示电路，已知电压U S1=4V，U S2=10V，电阻R1=2Ω，R2=4Ω，R3=R4=R5=8Ω，求电流I1、I2及电压U ab。
5. 某家庭有90W的电冰箱一台，平均每天运行10小时；60W的彩电一台，平均每天工作3小时；100W的洗衣机一台，平均每天运行1小时；照明及其它电器功率200W，平均每天工作3小时。
问每月(30天)消耗多少电能？第二章习题集一、填空题1.电阻串联时，因_________相同，其消耗的功率与电阻成__________比。
2.电阻并联时，因________相同，其消耗的功率与电阻成________比。
3.图1电路中，U X＝________，R X＝________。
图1 图2 图3 图44.图2所示电路中，I＝________，U＝________。
5.两个电阻R1和R2组成一串联电路，已知R1:R2＝1:2，则通过两电阻的电流之比为I1:I2＝_______，两电阻上电压之比为U1:U2＝_______，消耗功率之比P1:P2＝_______。
6.两个电阻R1和R2组成一并联电路，已知R1: R2＝1:2，则两电阻两端电压之比为U1:U2＝______，通过两电阻的电流之比I1: I2＝______，两电阻消耗功率之比P1: P2＝______。
7.若图3所示电路中所标功率为实际消耗功率，则I＝________，U2＝________。
8.叠加定理只适用于线性电路，并只限于计算线性电路中的________和________，不适用于计算电路的________。
9.用叠加定理求解图4所示电路中的I2。
当U1单独作用时I2’＝ ______，当I S单独作用时I2”＝________，两电源共同作用时I2＝________。
图5 图6 图7 图810.有源二端网络是指具有_____________，并含有____________的电路。
11.运用戴维南定理将一个有源两端网络等效成一个电压源，则等效电压源的电压U S为有源两端网络________时的端电压U OC，其内电阻R i为有源两端网络内电源为________时的等效电阻。
12.将图5所示电路等效为电压源时，其电压U OC＝________，内电阻R i＝________。
13.将图6所示电路等效为电压源时，其电压U OC＝_____，R i＝_______。
14.将图7所示电路等效为电压源时，其电压U OC＝______，内电阻R i＝______。
二、判断题1.两个阻值分别为R1＝10Ω，R2＝5Ω的电阻串联。
由于R2电阻小，对电流的阻碍作用小，故流过R2的电流比R1中的电流大些。
（）2.串联电阻在电路中的物理意义为“当电路中的电压高于负载所需电压时，就应串联适当电阻，使多余的电压恰好降在该电阻上”。
（）3.如图8所示，在一次实验中，有人为了从100V电源上分出40V电压，将一只“1W、1.2kΩ”的电阻和“3W、800Ω”的电阻串联。
（）4.含有两个电源的线性电路中的某一支路电流，等于两电源分别单独作用时，在该支路产生的电流之和。
（）5.在应用叠加原理时，考虑某一电源单独作用而其余电源不作用时，应把其余电压源短路，电流源开路。
（）6.应用叠加原理时，对暂不作用的电压源应将其开路。
（）7.应用叠加原理求解电路时，对暂不考虑的电源应将其作短路处理。
（）8.在含有两个电源的线性电路中，当U1单独作用时，某电阻消耗功率为P1，当U2单独作用时消耗功率为P2，当U1、U2共同作用时，该电阻消耗功率为P1＋P2。
（）9.叠加原理只适用于求解电路中某支路的电流或某两点间的电压，而不能用来求解功率。
（）10.戴维宁定理只对外部电路等效。
（）11.任何一个有源二端线性网络，都可用一个恒定电压U OC和内阻R i等效代换。
电路及磁路答案
电路及磁路试题库一、填空题（每空1.5分）1、在含有L 、C 的电路中，出现总电压、电流同相位，这种现象称为谐振。
2、谐振发生时，电路中的角频率0ω0f 。
3、工业上通常在发电机三相引出线进行涂色标记，一般A 相涂以黄色， C 相涂以红色，B 相涂以绿色。
4、品质因数越大，电路的选择性越好，但不能无限制地加大品质因数，否则将造成带宽变窄，致使接收信号产生失真。
5、三相电源作Y 接时，由各相首端向外引出的输电线俗称火线，由各相尾端公共点向外引出的输电线俗称零线，这种供电方式称为三相四线制。
6、三相四线制供电系统中，电源线电压在数值上等于相电压的__________倍；相位上，电源线电压__________于相应的相电压__________。
(，超前，30°)7、三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。
(互不影响的独立，相电压)8、对称三相电路中，三相总有功功率P =3U P I P COS Ф或是U L I L COS Ф。
9、我们把三个频率相等、有效值相同，在相位上互差120o 度的正弦交流电称为对称的三相正弦量。
10、理想变压器除可以改变电压电流，还有改变阻抗作用。
11、在磁路中，磁感应强度B 、磁导率μ、磁场强度H 三者之间的关系为： B ＝uH 。
12、磁感应强度的单位符号__T____,磁通的单位符号___Wb__，磁场强度的单位符号__A/m___，磁通势的单位符号__A___，磁阻的单位符号_____H -1______13、定量描述磁场中各点磁场强弱和方向的物理量是______，表示符号___,它的单位是___，表示符号____。
（磁感应强度，B ，特斯拉，T ）14、磁滞是指磁材料在反复磁化过程中的的变化总是滞后于的变化现象。
（磁感应强度、磁场强度）15、根据磁滞回线的形状，常把铁磁材料分成：_________、_________、____________三类。
电路与磁路练习题一及解答
电路与磁路综合练习题一1-2 设铁心是由D21硅钢片叠制而成,片厚0.5mm,铁心截面A=6.6cm 2, 磁路平均长度l =66cm ，励磁线圈匝数N=1000匝接，至频率f=50H Z ，U=220V 的正弦电压。
求励磁电流有效值及相位角(忽略线圈电阻及漏磁通）。
解：1-1图示为一直流电磁铁。
磁路尺寸单位 为cm,铁心由D21硅钢片叠成,叠装因数K Fe =0.92,衔铁材料为铸钢。
要使电 磁铁空气隙中的磁通为3×10 Wb 。
-3 求：⑴所需磁通势；⑵若线圈匝数N=1000匝，求线圈的励磁电流。
解： ⑴⑵ 求各段长度和截面积l 1=（30-6.5)+2(30-3.25)=77cm l 2=30-6.5+4×2=31.5cm 2l 0=0.1×2=0.2cmA 1=6.5×5×0.92=30cm 2A 2=8×5=40cm2A 3=ab+(a+b)l 0=5×6.5+(5+6.5) ×0.1=33.65cm289.0108.06⨯⨯=mA /1071.06⨯=⑷ 求各段磁路磁场强度m A H /5361=m A H /6322=060108.0B H ⨯=T A B 75.010401034322=⨯⨯=Φ=--T A B 89.01065.331034300=⨯⨯=Φ=--T A B 110301034311=⨯⨯=Φ=--⑶ 求各段磁路磁感应强度mfN E U Φ==44.4)(10910005044.420044.44Wb fN U m -⨯=⨯⨯==ΦA N F I 04.210002036===(6) 励磁电流 002211l H l H l H NI F ++==⑸ 求所需磁通势 A 2036142408.19972.412≈++=002.01071.0315.063277.05366⨯⨯+⨯+⨯=1-3 将一匝数N=100的铁心线圈接到U=200V 的工频正弦电压源，测得线圈的电流 I = 4A 、功率P = 100W ，不计线圈电阻及漏磁通，试求铁心线圈（1）主磁通的最大值Φm ；（2）串联电路模型的Z 0；（3）并联电路模型的Y 0.33/108.7cm kg -⨯=ρkgW p Fe /93.40=W V P P Fe Fe 75.16108.7666.693.430=⨯⨯⨯⨯==-ρA E P I Fe a 084.020075.16===⎪⎪⎭⎫⎝⎛∠+=+=MaM a M a II I I I I I arctan 22 ⎪⎭⎫⎝⎛∠+=56.0084.0arctan 56.0084.022 A︒∠=5.856.0︒=︒-︒=-=5.815.8902απϕ查B m ξ曲线,得ξ=1.25A I I m M 56.025.1299.02=⨯==ξ查比磁损耗数据表得则磁损耗电流 励磁电流为取硅钢片密度B m / TcmA m A H m /15/1500==)(99.010006615A N l H I m m =⨯==查磁化曲线数据表得()T A B m m 36.1106.610944=⨯⨯=Φ=--Ω==25.13R WRI P Cu 82222=⨯==WP P P Cu Fe 16824=-=-=1-5 将一铁心线圈接在3V 直流电源上，测得电流为1.5A 。
《电路及磁路》-正弦交流电-习题及答案
《电路与磁路》第三章正弦交流电路一、填空题1.两个__________正弦量的相位之差，叫相位差，其数值等于__________之差。
2.正弦交流电的三要素为____________、____________和____________。
3.已知一正弦交流电流i＝30sin(314t＋30°)A。
则它最大值I m为________，有效值I为________，初相角为________。
4.如图1所示，为交流电的波形。
若 ＝60°，U m＝5V，ƒ＝50Hz，解析式u＝______________。
则当t＝0时，u＝________。
图1 图25.如图2，i1、i2角频率均为100πrad／s，则两者的相位差为__________，相位关系为i1比i2__________。
6.某初相角为60°的正弦交流电流，在t＝T／2时的瞬时值i＝0.8A，则此电流的有效值I＝__________，最大值I m＝__________7.已知三个同频率正弦交流电流i1、i2和i3，它们的最大值分别为4A、3A和5A；i1比i2导前30°，i2比i3导前15°，i1初相角为零。
则i1＝______________，i2＝______________，i3＝______________。
8.已知C＝0.1μF的电容器接于ƒ＝400Hz的电源上，I＝10mA，则电容器两端的电压U＝____________，角频率ω＝____________。
9.图3为单一参数交流电路的电压、电流波形图，从波形图可看出该电路元件是________性质的，有功功率是________。
图3 图4 图510.给某一电路施加u＝1002sin(100πt＋π／6)V的电压，得到的电流i＝52sin(100πt＋120°)A。
该元件的性质为________，有功功率为________，无功功率为________。
电路及磁路题库

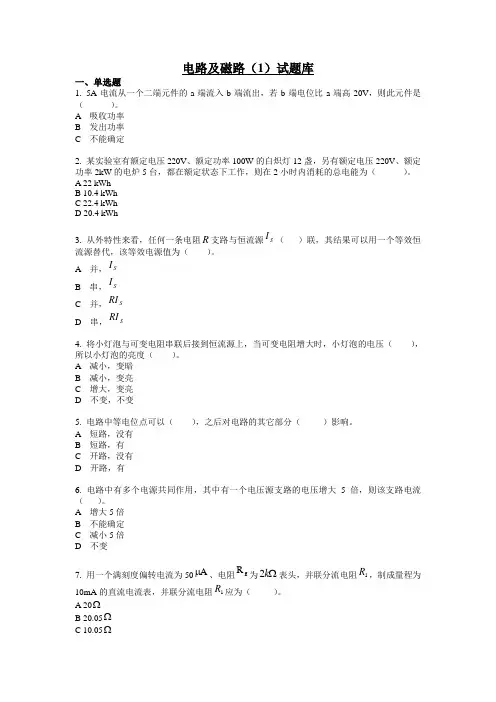

电路及磁路（1）试题库一、单选题1. 5A 电流从一个二端元件的a 端流入b 端流出，若b 端电位比a 端高20V ，则此元件是（ ）。
A 吸收功率 B 发出功率 C 不能确定2. 某实验室有额定电压220V 、额定功率100W 的白炽灯12盏，另有额定电压220V 、额定功率2kW 的电炉5台，都在额定状态下工作，则在2小时内消耗的总电能为（ ）。
A 22 kWh B 10.4 kWh C 22.4 kWh D 20.4 kWh3. 从外特性来看，任何一条电阻R 支路与恒流源S I （ ）联，其结果可以用一个等效恒流源替代，该等效电源值为（ ）。
A 并，S IB 串，S IC 并，S RID 串，S RI4. 将小灯泡与可变电阻串联后接到恒流源上，当可变电阻增大时，小灯泡的电压（ ），所以小灯泡的亮度（ ）。
A 减小，变暗 B 减小，变亮 C 增大，变亮 D 不变，不变5. 电路中等电位点可以（ ），之后对电路的其它部分（ ）影响。
A 短路，没有 B 短路，有 C 开路，没有 D 开路，有6. 电路中有多个电源共同作用，其中有一个电压源支路的电压增大5倍，则该支路电流（ ）。
A 增大5倍 B 不能确定 C 减小5倍 D 不变7. 用一个满刻度偏转电流为50A μ、电阻gR为Ωk 2表头，并联分流电阻1R ，制成量程为10mA 的直流电流表，并联分流电阻1R 应为（ ）。
A 20Ω B 20.05Ω C 10.05ΩD 10Ω8. 用一个满刻度偏转电流为50A μ、电阻为Ωk 3的表头制成2.5V 量程的直流电压表，则附加电阻应为（ ）。
A 697 k Ω B 597 k Ω C 497 k Ω D 47 k Ω9. 若电源的外特性为I U 210-=（V ），则外接电导0.5S 后的电流为（ ）A ，电压为（ ）V 。
A 2.5A ，5V B 2.5A ，10V C 5A ， 2.5V D 5A ， 5V10. 若电源供电给电阻L R 时，电压源S U 和电阻L R 值均保持不变，为了使电源输出功率最大，应调节内阻值等于（ ）。
《电路及磁路》-三相正弦交流电路-习题及答案
《电路与磁路》第四章三相正弦交流电路一、填空题1.三相电源绕组的连接方式有_________和_________两种，而常用的是_________连接。
2.三相四线制供电系统中，三个线电压为三相________，三个相电压也为三相________。
3.三相四线制供电系统中，线电压在数值上等于相电压的__________倍；相位上，线电压__________于相应的相电压__________。
4.三相对称负载三角形连接时，线电流在数值上等于相电流的__________倍。
在相位上，线电流比相对应的相电流__________。
5.三相对称负载的定义是：__________相等、__________相等、__________相同。
6.三相不对称负载作星形连接时，中线的作用是使三相负载成为三个_________________电路，保证各相负载都承受对称的电源____________。
7.三相负载作星形连接有中线，则每相负载承受的电压为电源的________电压，若作三角形连接，则每相负载承受的电压为电源的________电压。
8.已知三相电源的线电压为380V，而三相负载的额定相电压为220V，则此负载应作________形连接，若三相负载的额定相电压为380V，则此负载应作________形连接。
9.三相负载的连接方法有____________和____________两种。
10.三相电动机绕组可以连成__________或__________；由单相照明负载构成的三相不对称负载，一般都连成__________。
11.某三相异步电动机，定子每相绕组的等效电阻为8Ω，等效阻抗为6Ω,现将此电动机连成三角形接于线电压为380V的三相电源上。
则每相绕组的相电压为__________V，相电流为__________A，线电流为__________A。
12.某三相异步电动机，每相绕组的等效电阻R＝8Ω，等效感抗X L＝6Ω，现将此电动机连成星形接于线电压380V的三相电源上，则每相绕组承受的相电压为__________V，相电流为__________A，线电流为__________A。
电和磁检测题(附答案)
电和磁检测题一、填空题：1、将一根导线平行置于静止的小磁针上方，当开关闭合时，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。
2、如图所示是奥斯特实验的示意图．实验结论是：通电导线周围存在，支持此结论的现象是．如果移走小磁针，该结论 (选填“成立”或“不成立”)．3、通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是极，电源的D端是极。
4、如图所示，通电螺线管的右端是极（填“S”或“N”）；电源的右端是极（填“正”或“负”）。
5、电磁铁与永磁体相比，其优点是：磁性的有无可以通过__________来实现；磁性的强弱可以通过___________来控制；磁极的极性可以通过_________来改变。
6、为判断电源的正负极，晓华同学找来了一个小铁钉，把绝缘导线的一部分绕在上面，制成了一个电磁铁连在电路中。
当闭合开关S，小磁针静止时的指向如图所示。
据此判断端是电源的正极（选填“a”或“b”）。
7、电磁感应现象是英国物理学家 ____ 首先发现的．发电机是利用 _______ 现象制成的.感应电流的方向与的方向和____________方向有关．要改变通电导线在磁场中的受力方向，可以通过改变_______________或改变来实现.8、微风吊扇通电后扇叶转动，此过程中能转化为_______能．拔下插头，在插头处接发光二极管，用手旋转叶片，发光二极管发光，这是 __ 生电的现象，人们利用这一原理制成了（发电机/电动机）．9、直流电动机的工作原理是_________________________________. 电动机工作时,能够使线圈平稳、连续不停地转动下去是靠______________来实现的.10、如图所示是电学中很重要的两个实验，其中利用甲图所示的实验装置原理可以制造出机，利用乙图所示的实验装置原理可以制造出机。
1电路与磁路教材习题一解答
习题一一、填空题1-1 下图电路中， _B__端电位高于 _ A__端电位，电流的实际方向是由__B _端流向_A_ 端。
题1-1图 题1-8图 1-2 已知U ab = —6V ，则a 点电位比 b 点电位 低6V 。
1-3 有一只220V 、100W 的电灯泡，220V 是其 额定电压 ，100W 是其 额定功率 。
其额定电流为45.0 A ，电阻为Ω=4841002202。
接至220V 电压的电源上连续工作了100小时，共消耗电能 10 度。
1-4 生活中常说用了多少度电，是指消耗的 电能 。
电路中某点的电位是该点 与参考点 之间的电压。
1-5 一度电可供“220V/40W ”的灯泡正常发光的时间为__ 25 __小时。
1-6 在电压和电流为非关联方向下，电阻为10Ω，电压为2V ，电流为2.0102-=-A 。
1-7 “100Ω、1/4Ｗ”的碳膜电阻，允许通过的最大电流为_0.05_Ａ；允许承受的最高电压为_5_Ｖ。
1-8 在下图所示电路中，Uab 与I 的关系为U ab = i R -Us 。
1-9 在下图所示电路中，当开关S 闭合后，电流A I 1=。
题1-9图二、选择题1-10 一只额定功率为1W ，电阻值为100Ω的电阻，允许通过的最大电流为 B 。
A.100A D.1A1-11如图a 、b 、c 、d 四条曲线分别为4321R R R R 、、、四个电阻的I －U 曲线，若将四个电阻并联到电路中，消耗功率最大的电阻是 A 。
A.R 1B.R 2C.R 3D.R 4 题1-11图1-12 一电器的额定值为W 1N =P ，V 100N =U ，现要接到200V 的直流电路上工作，问应选下列电阻中的哪一个与之串联才能使该电器正常工作 D 。
⎪⎭⎫ ⎝⎛⨯=Ω====W P R V U A I R R 01.0100,01.0100,100,01.01001 A.5k Ω、2W B.10k Ω、0.5W C.20k Ω、0.25W D.10k Ω、1W1-13 如图所示，测2R 两端电压发现U U =2，产生该现象的原因可能是 A 或D 。
《电路及磁路》-电阻电路-习题及答案
《电路与磁路》第二章电阻电路一、填空题1.电阻串联时，因_________相同，其消耗的功率与电阻成__________比。
2.电阻并联时，因________相同，其消耗的功率与电阻成________比。
3.图1电路中，U X＝________，R X＝________。
图1 图2 图3 图44.图2所示电路中，I＝________，U＝________。
5.两个电阻R1和R2组成一串联电路，已知R1: R2＝1:2，则通过两电阻的电流之比为I1: I2＝_______，两电阻上电压之比为U1: U2＝_______，消耗功率之比P1: P2＝_______。
6.两个电阻R1和R2组成一并联电路，已知R1: R2＝1:2，则两电阻两端电压之比为U1: U2＝______，通过两电阻的电流之比I1: I2＝______，两电阻消耗功率之比P1: P2＝______。
7.若图3所示电路中所标功率为实际消耗功率，则I＝________，U2＝________。
8.叠加定理只适用于线性电路，并只限于计算线性电路中的________和________，不适用于计算电路的________。
9.用叠加定理求解图4所示电路中的I2。
当U1单独作用时I2’＝ ______，当I S单独作用时I2”＝________，两电源共同作用时I2＝________。
图5 图6 图7 图810.有源二端网络是指具有_____________，并含有____________的电路。
11.运用戴维南定理将一个有源两端网络等效成一个电压源，则等效电压源的电压U S为有源两端网络________时的端电压U OC，其内电阻R i为有源两端网络内电源为________时的等效电阻。
12.将图5所示电路等效为电压源时，其电压U OC＝________，内电阻R i＝________。
13.将图6所示电路等效为电压源时，其电压U OC＝_____，R i＝_______。
《电路及磁路》习题集答案
第一章习题集答案一、填空题1. B，A，B，A。
2. 电源，负载，中间环节。
3. 定向，正电荷。
4. 5，2，－18。
5. 电压源，电流源。
6. 外电路，电源内部。
7. 2A，5Ω。
8. 10V，3Ω。
9. 三条，三条。
10. 支路，回路。
11. 节点电流，∑I＝0。
12. 回路电压，∑U＝∑IR。
13. 电流，绕行。
14. 1A，－12V。
15. 1A，0A。
二、判断题√×1√ 2√ 3× 4√ 5×6× 7× 8√ 9× 10√11× 12√ 13× 14× 15√16× 17× 18× 19√ 20√21× 22× 23× 24× 25×26√ 27× 28√ 29√ 30√三、选择题1B 2B 3B 4A 5D 6A 7B 8B 9C 10C 11B四、计算题1. 1.8kW.h2.(a)25V、100Ω，（b）1 W3.（a）U ab=8V；（b）U ab=-12V；（c）U ab=-3V4.I1 =58.8mA,I2 =-397mA, U ab =3.06V5. W＝53.4度。
第二章习题集答案一、填空题1. 电流，正。
2. 电压，反。
3. 14V，7Ω。
4. 8A，4V。
5.1:1；1:2；1:2。
6. 1:1；2:1；2:1。
7. 1A，200V。
8. 电流，电压，功率。
9. 2A，1A，3A。
10. 两个出线端，电源。
11. 开路，0。
12. 8V，4Ω。
13. 10V，3Ω。
14. 10V，2Ω。
二、选择题1B 2C 3D 4A 5B 6D 7C 8C 9D 10B 11B 三、判断题×√1× 2√ 3× 4× 5√ 6× 7×8× 9√ 10√ 11√ 12× 13√ 14√四、计算题1. R 1=20Ω；R 2=80Ω2. R =7.5Ω；I R1=9A ；I R2=3A3.-1.25A4.2A5. I =-0.18A6. U 5 = -5V7. 0.6A第三章 习题集答案一、填空题1.相同频率，初相角。
电路与磁路习题解答(最新)
电路与磁路练习题解答1-1有一只220V 、100W 的电灯泡，220V 是其 额定电压 ，100W 是其 额定电功率 。
1-2、生活中常说用了多少度电，是指消耗的 电能 。
电路中某点的电位是该点 与参考点 之间的电压。
1-3、已知U ab = —6V ，则a 点电位比 b 点电位 低6V 。
1-4、“220V ，60W”白炽灯额定电流为 0.27 Ａ，额定情形下的电阻为 807 Ω。
接至220V 电压的电源 上连续工作了100小时，共消耗电能 6 度。
1-5、图1所示电路中，U ab 与I 的关系为U ab = IR -Us 。
图2所示电路中，当开关S 闭合后，电流I= 1A 。
1-6、在图3所示电路中，a 点的电位φa = 6V 。
（24102-⨯=+⨯=I I a ϕ，而A I 42210++=，方向向左）1-7、一个12V 的理想电压源与4Ω电阻串联，可以等效为数值为_ 3A _的理想电流源与__4Ω _的电阻并联。
1-8、一个20A 的理想电流源与2Ω电阻并联组合，可以等效为数值为_40V_的理想电压源与_2Ω_的电阻串联组合。
1-9、“100Ω、1/4Ｗ”的碳膜电阻，允许通过的最大电流为_0.05_Ａ；允许承受的最高电压为_5_Ｖ。
1-10、通过5Ω电阻的电流Ｉ＝0.4Ａ，若该电阻的电压Ｕ和电流Ｉ取非关联参考方向，则Ｕ＝_-IR=-2_Ｖ。
1-11、图4电路中，图a 元件功率为_4_（2A×2V ）_Ｗ，_ 消耗 _（发出、消耗）电能；图b 元件功率为-（-2）V×2A=4Ｗ，_消耗_电能。
1-12、图5电路中，电压源的功率为_2A×10V=20_Ｗ，实为_消耗_（发出、消耗）电能的元件；电流源的功率为_-（2A×2Ω+10V ）×2A=-28_Ｗ，实为___发出__电能的元件。
1-13、图6电路中，Ｕac ＝_2A×5Ω+（-1A ）×5Ω=5_Ｖ，Ｕab ＝_2A×5Ω-3V=_7__Ｖ。
