消防给水管道安装技术交底

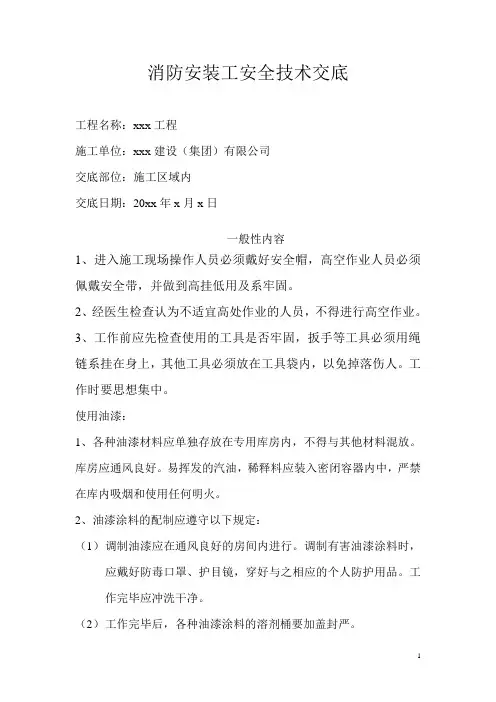

消防水管安装安全技术交底
消防安装工安全技术交底工程名称：xxx工程施工单位：xxx建设（集团）有限公司交底部位：施工区域内交底日期：20xx年x月x日一般性内容1、进入施工现场操作人员必须戴好安全帽，高空作业人员必须佩戴安全带，并做到高挂低用及系牢固。
2、经医生检查认为不适宜高处作业的人员，不得进行高空作业。
3、工作前应先检查使用的工具是否牢固，扳手等工具必须用绳链系挂在身上，其他工具必须放在工具袋内，以免掉落伤人。
工作时要思想集中。
使用油漆：1、各种油漆材料应单独存放在专用库房内，不得与其他材料混放。
库房应通风良好。
易挥发的汽油，稀释料应装入密闭容器内中，严禁在库内吸烟和使用任何明火。
2、油漆涂料的配制应遵守以下规定：（1）调制油漆应在通风良好的房间内进行。
调制有害油漆涂料时，应戴好防毒口罩、护目镜，穿好与之相应的个人防护用品。
工作完毕应冲洗干净。
（2）工作完毕后，各种油漆涂料的溶剂桶要加盖封严。
（3）操作人员应进行体检，患有眼病，皮肤病，气管炎，结核病者不宜从事此项作业。
3、使用喷灯应遵守以下规定：（1）使用喷灯前应首先检查开关及零件部位是否完好，喷嘴要畅通。
（2）喷灯加油不得超过容量的4/5（3）每次打气不能过足。
点火应选择在空旷处，喷嘴不得对人。
气筒部分出现故障，应先熄灭喷灯，再行修理。
4、刷耐酸、耐腐蚀的过氧乙烯涂料时，应戴好防毒口罩。
打磨砂纸时必须戴口罩。
5、在室内或容器内喷涂，必须保持良好的通风。
喷涂时严禁对喷嘴察看。
6、空气压缩机压力表和安全阀必须灵敏有效。
高压气管各种接头应牢固，修理料斗气管时应关闭气门，试喷时不准对人。
7、喷涂人员作业时，如头痛、恶心、心闷和心悸等应停止作业，到户外通风换气。
使用人字梯应遵守以下规定：1、高度2m以下作业，使用的人字梯应四脚落地，摆放平稳，梯脚应设防滑橡皮垫和保险拉链。
2、人字梯上搭铺脚手板，脚手板两端搭接长度不得少于29cm。
脚手板中间不得同时两人操作，梯子挪动时，作业人员必须下来，严禁站在梯子上踩高跷式挪动。
给排水及消防管道安装技术交底
给排水及消防管道安装技术交底一、引言本文主要介绍给排水及消防管道的安装技术交底。
给排水管道和消防管道在建筑工程中起到极为重要的作用，直接关系房屋的水电气通。
如何正确、安全地进行安装，对于确保房屋的功能和质量有着非常重要的意义。
二、给排水管道的安装1. 给排水管道的类型给排水管道主要包括自来水管道、污水管道、雨水管道、通风管道等。
•自来水管道是供给住宅、商业和工业等场所生活、消防用水的管道。
•污水管道是用于排放住宅、商业和工业等场所的生活、排污等废水的管道。
•雨水管道则用来排放各种建筑物内、外流出的雨水。
•通风管道则是对于排气排烟及保持空气换气功能的生态管道。
2. 给排水管道的材质给排水管道的主要材质有钢、铸铁、水泥、PE、PPR管等。
其中，钢管具有耐高温、高压、高强度的特点，适用于大型建筑物中的水力系统；铸铁管的耐腐蚀和强度较好，常用于地下排水系统；水泥管的防渗漏性能好，适用于地下排水管道；PE 管的密度小、强度高、耐腐蚀性好，适用于各种外部管道；PPR管则是保温性能好，且使用寿命长。
3. 给排水管道的安装步骤(1)管道的预制首先要根据图纸确定好管道的安装位置，并根据需要对管道进行预制，确定好管道的管径和数量，并按照设计规范进行加工和制造。
(2)管道吊装在实际施工过程中，管道的吊装通常是使用吊车进行的，要注意根据需要进行操作，并确定好吊装的高度和角度。
(3)管道安装管道的安装具体流程分为：连接管道、安装支架、安装连接件、连接阀门、减震消声等。
过程中要注意对于连接金属材料的管道，需要进行加固以保证牢固度。
(4)管道测试针对于安装完成的管道，还需要进行压力测试以及漏水测试，以保证管道能够正常运行和排放废水等功能性能。
三、消防管道的安装1. 消防管道的类型消防管道按照不同的应用领域被分为室内消防管和室外消防管。
室内消防管主要是供应室内用于灭火的管路，一般较为隐蔽且安全性较高。
而室外消防管则是在建筑物周边或室外的各种固定施工位置，用来供应给消防车辆使用以便于迅速拉开水帘灭火。
消防管道施工技术交底
工程名称施工单位分项工程名称消防管道安装施工班组消防班组交底内容：3。
操作要点及技术措施:续前表：3.2 操作工艺3.2。
1 消火栓给水管道采用热镀锌钢管,法兰或者沟槽连接，阀门及需拆卸部位采用法兰连接；自动喷水管采用热镀锌钢管，丝扣或者沟槽式机械接口； DN80 及 80 以下采用罗纹连接。
3。
2。
2 镀锌钢管及支架型材断料采用切割机机械切割，并应端口整齐，无飞刺；支架须用台钻钻孔,不得火焰钻孔。
3。
2.3 要安排合理的施工顺序,避免工种交叉作业干扰，影响施工。
3。
2.4 管道安装前应先清除管内的脏物。
3.2。
5 报警阀安装：应设在明显、易于操作的位置,距地高度宜为 1.2m ，两侧与墙、两报警间净距不应小于 0.5m ，正面与墙的距离不应小于1。
2m ；报警阀组装时应按产品说明书和设计要求，控制阀应有启闭指示装置,并使阀门工作处于常开状态。
3.2.6 立管暗装在竖井内时,在管井内安装卡件固定，立管底部的支吊架要坚固，防止立管下坠。
3。
2。
7 走廊吊顶内的管道安装与通风道的位置要协调好3.2。
8 喷淋管道不同管径连接不宜采用补心,应采用异径管箍；弯头上不得用补心，应采用异径弯头；三通上最多用一个补心，四通上最多用两个补心.3.2。
9 消火栓支管要以栓阀的坐标、标高定位甩口，核定后再稳固消火栓箱，箱体找正稳固后再把检阀安装好，栓阀侧装在箱内时应在箱门开启的一侧，箱门开启应灵便。
工程名称施工单位分项工程名称消防管道安装施工班组消防班组交底内容：3。
2.10 消火栓箱体安装在轻质隔墙上时，应有加固措施.3。
2.11 水流指示器应水平立装，倾斜度不宜过大，保证叶片活动灵敏，水流指示器先后应保持有5 倍安装管径长度的直管段，安装时注意水流方向与指示器的箭头一致.国内产品可直接安装在丝扣三通上，进口产品可在干管开口用定型卡箍紧固.3。
2。
12 消防水泵配管法兰应与水泵、阀门的法兰相符，阀门安装手轮方向应便于操作，标高一致, 配管罗列整齐。
消防给水管道安全技术交底模板
一、交底对象本安全技术交底适用于所有参与消防给水管道施工的工程技术人员、施工人员及管理人员。
二、交底内容1. 施工前的准备- 施工前，应仔细阅读消防给水管道施工图纸和相关技术规范，了解施工要求和安全注意事项。
- 施工人员必须经过专业培训，掌握消防给水管道施工的基本技能和安全操作规程。
- 施工现场应配备必要的安全防护设施和消防器材，确保施工安全。
2. 施工材料与设备- 所使用的消防给水管道材料、配件及设备必须符合国家相关标准和规定，并具备出厂合格证。
- 管材、配件等材料应进行外观检查，确保无裂纹、砂眼、锈蚀等缺陷。
- 施工设备应定期检查和维护，确保其正常运行。
3. 施工工艺- 管道安装前，应根据施工图纸进行现场放线，确保管道位置准确。
- 镀锌钢管安装时，应采用热浸镀锌钢管，管材壁厚应符合设计要求。
- 管道连接方式：DN65以下采用丝扣连接，DN65以上采用沟槽连接或法兰连接。
- 管道安装应保持垂直、水平，管口应光滑、无毛刺。
- 管道支架应固定牢固，支架间距应符合设计要求。
4. 施工安全- 施工人员必须佩戴安全帽、手套、防护眼镜等个人防护用品。
- 施工现场应设置安全警示标志，非施工人员不得进入施工区域。
- 管道吊装时，应使用专用吊具，确保吊装安全。
- 管道焊接作业时，应采取防尘、防毒措施，确保操作人员安全。
- 施工现场应保持通风良好，确保空气质量。
5. 成品保护- 施工过程中，应采取有效措施保护管道及配件，防止损坏。
- 管道安装完成后，应进行试压和冲洗，确保管道畅通无阻。
- 管道及配件表面应保持清洁，不得有油污、锈蚀等。
6. 环境保护- 施工过程中，应采取措施防止施工废水、废气和固体废物污染环境。
- 施工现场应保持整洁，及时清理施工垃圾。
三、注意事项1. 施工过程中，如遇特殊情况，应立即停止施工，并向项目负责人报告。
2. 施工人员应严格遵守安全操作规程，确保施工安全。
3. 施工现场应定期进行安全检查，及时发现和消除安全隐患。
给排水暖通消防管道安装安全技术交底
给排水暖通消防管道安装安全技术交底1. 前言在建筑工程中，给排水、暖通、消防管道的安装是非常重要的一环，直接关系到建筑物的质量和使用安全。
因此，在管道安装过程中，必须要严格按照相关技术规定和施工标准进行操作，特别是在安全问题上更是不能有丝毫马虎。
本文将针对给排水、暖通、消防管道三个方面进行安全技术交底。
2. 给排水管道安装安全技术交底2.1 给水管道1.管道材质：要求采用国标的无缝钢管，钢管的长度一般不超过8m。
2.管道连接：采用法兰连接，或者其他联接方式时，必须保证相关联接的严密性。
3.管道走向和支撑：在管道途中的转向处要设置机械弯头，不允许在弯头处做热弯，管道应按设计和验收的弯曲半径安装。
管道的支撑应符合规定，管道的垂直及水平度应符合规定。
4.管道跨越：管道在跨越墙体、房屋等建筑物时，应按设计、验收及有关规定的要求进行安装。
2.2 排水管道1.管道选择：排水管道材质要求使用钢筋混凝土、陶瓷、玻璃纤维增强塑料及其他专用管材。
2.管道连接：各种管材连接应按设计和有关规定进行，管材宜采用橡胶密封或灰口铸铁法兰联接，不得采用直接连接。
3.排水管道的支撑：排水管道的支撑要求符合规定。
4.管道施工：分期施工，按照装修顺序进行，不得混同施工。
调整装修顺序必须在管道安装结束后。
3. 暖通管道安装安全技术交底3.1 管道选择暖通管道主要有供水管、回水管、软连接管和容积供水管等。
采用管道要求质量过硬，安全可靠，质量符合国家有关规定，如钢制暖通管材应采用无缝钢管。
3.2 管道系统结构1.系统功率的选择：根据设计加热负荷及回水的温度、流量等参数，选择安装暖通设备。
2.管道系统设备的选择：采用品牌厂商生产的产品，确保品质和安全。
3.管道加热：管道的加热不可过多、过快，以免造成管壁过度膨胀而导致管道破损。
4.管道安装方法所采用的附件和有关材料必须符合有关的标准规定。
3.3 管道配置1.管道布置：管道布置应尽可能地减少管道的支撑数目，采用拐角尽量减少，采用水平弯头减少防污角。

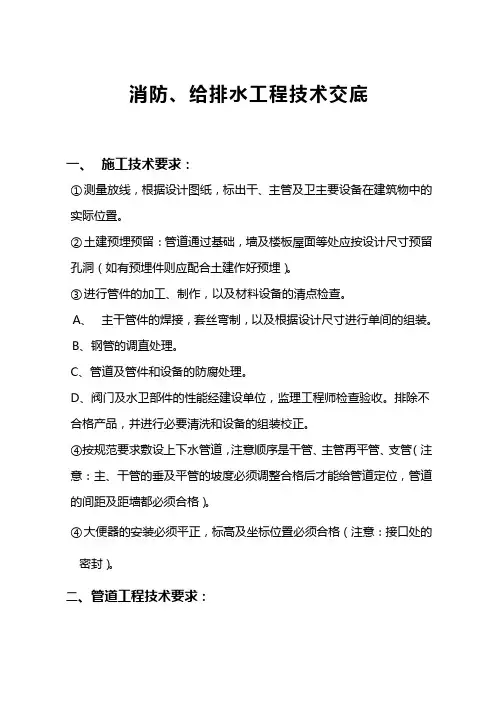

消防、给排水工程技术交底
消防、给排水工程技术交底一、施工技术要求：①测量放线，根据设计图纸，标出干、主管及卫主要设备在建筑物中的实际位置。
②土建预埋预留：管道通过基础，墙及楼板屋面等处应按设计尺寸预留孔洞（如有预埋件则应配合土建作好预埋）。
③进行管件的加工、制作，以及材料设备的清点检查。
A、主干管件的焊接，套丝弯制，以及根据设计尺寸进行单间的组装。
B、钢管的调直处理。
C、管道及管件和设备的防腐处理。
D、阀门及水卫部件的性能经建设单位，监理工程师检查验收。
排除不合格产品，并进行必要清洗和设备的组装校正。
④按规范要求敷设上下水管道，注意顺序是干管、主管再平管、支管（注意：主、干管的垂及平管的坡度必须调整合格后才能给管道定位，管道的间距及距墙都必须合格）。
④大便器的安装必须平正，标高及坐标位置必须合格（注意：接口处的密封）。
二、管道工程技术要求：①管材或管件在粘合前应将承口内侧和插口处侧擦干净，无尘砂与水迹，当表面沾有油污时，应采用清洁剂擦干净。
②管材应根据管件实测承口深度在管端表面划出插入深度标记。
③胶粘剂涂涮应先涂管件承口内侧，后涂管材插口外侧，插口涂刷应为管端插入深度标记范围内。
④胶粘剂涂刷应迅速、均匀、适量，不得漏涂。
三、材料要求：(1)各种器材安装前必须逐价的严格检查，排除不合格品混入。
(2)各种器材应具备有出厂证明及检验合格通知单。
(3)各种器材的领用存放必有专人负责，并存放在指定的临时保管点，不许任意置放器材或发生损坏器材现象。
(4)各种器材安装前必须经过清洗以及必要的防腐初处理。
四、技术安全措施交底一、施工现场工作人员必须戴安全帽，穿工作服、戴手套。
二、起吊、搬运重物必须予先订工作计价，检查好绳索用具是否合格，并在统一指挥下进行。
三、高空作业脚手台必须牢固可靠，跳板宽度必湎足够，搭设必须稳当，高空作业人员必须系好安全带。
四、工作扶梯必须放稳放牢；单梯上端应予固定好，人字梯必须扣好安全挂钩。
五、高空作业必须将工具材料妥放在工具袋内才允许上下，传递物件必用绳索，严防重物失手跌落伤人。
消防管道施工安全技术交底
消防管道施工安全技术交底消防管道作为建筑物防火设施的重要组成部分，其施工安全问题关系到人员生命财产安全，因此在进行施工前，必须对施工人员进行技术交底，确保施工过程中遵守安全操作规程，杜绝意外事故的发生。
工作流程消防管道施工安全技术交底应按照以下流程进行：1.施工前，消防管道施工单位应组织技术骨干、项目负责人和施工人员开展技术交底，包括管道安装、防火隔离等安全规定的内容。
2.施工单位应对负责管道安装的班组进行培训，对施工人员进行技能和安全方面的培训，并要求施工人员熟悉防火隔离要求和应急处理措施。
3.交底内容应包括施工现场要求、管道材料及安装要求、施工流程掌握、班组防火隔离，应急处理措施等内容。
4.确认所有施工人员都已掌握相关技能和知识，方可进行施工。
安全技术要求在消防管道施工中，为确保施工质量、提高安全性能，以下安全技术需求必须严格遵守：1.管道材料及安装规范：施工单位应按照有关规范和要求选择符合要求的管道材料，按照安装要求进行安装和连接。
在施工过程中，要注意材料质量，做到环保、无毒，不易燃和自然退化。
2.现场安全管理：施工单位要做好消防管道安装现场管理，保证施工区域内的秩序，避免工地混乱，不要在建筑物内进行焊接、打火和其他易于引起火灾的操作。
3.防火隔离和应急处理：要采取有效措施，削弱火灾发展速度，保障被困人员的安全。
要确保通风、疏散和撤离路线的畅通，随时备好应急疏散管理措施。
4.班组安全教育：做好班组员工的安全教育和技能培训，确保工人具备必要的技能和安全知识，不违反工安规定进行工作。
安全事故处理消防管道施工过程中，安全事故的发生是不可避免的。
一旦发生安全事故，施工单位应立即进行应急处理，并启动应急预案，采取有效措施进行安全隐患的排除和处理。
在事故处理过程中，施工人员必须全力配合，积极参与事故处理工作，做好有关记录和报告工作。
同时，施工单位也应当及时报告有关部门，并积极配合事故调查工作，通过教训，提高施工质量和施工安全性。
消防管道工程施工安全技术交底模板
一、工程概述1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 交底时间：____________________5. 交底对象：____________________二、施工安全要求1. 施工人员必须持证上岗，了解并遵守国家及地方有关消防工程施工的法律法规和标准规范。
2. 施工现场应设立明显的安全警示标志，确保施工安全。
3. 施工人员应正确佩戴个人防护用品，如安全帽、安全带、防尘口罩等。
4. 施工现场严禁酒后作业、疲劳作业和带病作业。
三、消防管道材料及设备要求1. 消防管道材料应符合国家相关标准，如GB/T 5135-2003《消防给水及消火栓系统技术规范》等。
2. 管道及配件的材质、规格、型号应符合设计要求，并经过检验合格。
3. 管道安装前，应对材料进行外观检查，确保无裂纹、砂眼、变形等缺陷。
4. 设备安装前，应进行功能测试，确保设备性能良好。
四、施工工艺及注意事项1. 挖槽：根据设计要求，按照规定的尺寸、深度和坡度挖槽，槽底应平整。
2. 管道铺设：管道铺设应平直、牢固，不得有扭曲、凹陷等现象。
3. 管道连接：管道连接采用螺纹连接、焊接或法兰连接，连接处应严密，无渗漏。
4. 阀门安装：阀门安装位置应准确，启闭灵活，不得有卡涩现象。
5. 喷头安装：喷头安装位置应按照设计要求，确保喷头喷射范围覆盖保护区域。
6. 电气连接：电气连接应按照设计要求，确保线路连接牢固、无短路、漏电等现象。
五、施工安全措施1. 施工现场应设置安全通道，确保施工人员通行安全。
2. 施工现场应配备必要的消防设施，如灭火器、消防沙、消防水带等。
3. 施工现场应定期进行消防安全检查，确保消防设施完好有效。
4. 施工过程中，应加强现场管理，防止火灾事故发生。
六、施工进度及质量控制1. 施工进度应按照施工组织设计进行，确保工程按期完成。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
管道支架或吊架之间的最大间距表
施工技术交底记录
表号：RF06/5-04编号：
工程名称
分部分项工程名称
消防给水管道安装
交底地点
交底日期
年月日
交底内容：
1、严格按设计、施工图纸、会审纪要及工程变更联系单，对照规范GB50242-2002和公司企业标准Q/ZKD（J）03-2006执行。
2、施工前应编制施工方案和主要材料预算计划，并对设备、管材、管件选购需从合格供方名录内采购，经检验符合设计及规范要求的产品方可进入现场。
本分项工程质量目标：主控项目有关强制性条文必须符合规范要求，一般项目，合格率100%。
交底人签名
被交底人签名
有效长度
基准距离
5、消防给水无缝管道焊接要求，严禁镀锌管道焊接。无缝管壁3mm上应坡口对口不应错位，焊缝饱满均匀，焊口不应有夹渣、起孔、弯曲。
6、消防给水管道法兰连接，法兰的承压标准应与管道工作压力相匹配。法兰密封应采用石棉或高压橡胶垫，其厚度为3~5mm。法兰螺栓拧紧后，螺栓应突出螺母长度2~3个牙或螺杆直径的1/2，且螺栓方向一致。
3、阀门进场入库安装前应作强度和严密性试验。每批同牌号、同型号、同规格数量中抽查10%，且不少于一个，在合格后允许安装。
4、消防给水管道丝扣连接要求，对丝扣处内外麻线清除及外露丝扣防腐。
表：管道螺纹密封面尺寸
公称直径（mm）
15
20
25
32
40
50
65
80
100
管子牙缝数
6
7
8Байду номын сангаас
9
10
螺纹长度（mm）
公称直径（mm）
25
32
40
50
70
80
100
125
150
200
250
300
间距
（m）
保温管
3
3
4
4
6
7
7
8
不保温管
4
5
6
6
7
8
11
12
沟槽式管道连接
5
5
8、消防管道安装完毕，竣工验收时应及时作好最后一度管道及支托架防腐，并按设计或规范要求再做红色或红色环圈标志和系统流水方向的标识。
9、消防给水镀锌管道埋地安装防腐应符合设计。
