温度在线监测在电力低压设备的分析
电力设备的在线监测与故障诊断
超声一体化气室+膜渗透平衡脱气
气敏传感器
H2,CO,CH4,C2H6,C2H4,C2H2 单一色谱柱，单一传感器
空气做载气（部分型号）
TRANSFIX
英国Kelman 凯尔曼
动态顶空平衡
光声光谱技术（PAS）
H2,CO,CH4,C2H6,C2H4,C2H2,CO2,O2,八种气体加水分
机械振动监测
高压导体、触头温度监测
①母线电流 ②磁场 ③组件。a 温度传感器， b 感应线圈，c 电子线路 ④红外发光二极管 ⑤红外光接收器 ⑥温度信息接收器
主要问题：绝缘、供电 方法：无线（射频、红外）、光纤
高压开关柜局部放电的监测
暂态地电压（Transient Earth Voltages，TEV） 声发射（AE）
绕组变形
变压器的在线监测
在电场的作用下，绝缘系统中只有部分区域发生放电，而没有贯穿施加电压的导体之间，即尚未击穿。
在绝缘结构中局部场强集中的部位，出现局部缺陷时，将导致局部放电。
变压器局部放电监测
局部放电监测的意义
刷形树枝 丛林状树枝
局部放电是造成高压电气设备最终发生绝缘击穿的主要原因。这是一个“日积月累”的过程，可谓“冰冻三尺非一日之寒”。
宽带脉冲电流法局部放电监测
宽带脉冲电流法局部放电监测
常规局放测量的相位谱图不能分离噪声与信号，不能分离不同种类的信号，从而不能准确识别放电类型。
宽带脉冲电流法局部放电监测
b
1
)
b
2
)
d
1
)
d
2
)
局放A
基于脉冲信号分离分类技术的局放检测则可根据信号特征将每一类局放的相位谱图分离出来
干式变压器在线监测在海洋石油平台中的应用
电路，变压器即迅速跳闸。
(3)温度显示系统。
温度变化值由嵌入低压绕组的Pt100热敏电阻进行测量，并直接对各相绕组的温度(三相检查与最大值，并可记录最高温度)进行展示。
最高温度可输出4～20mA 模拟量，如果需要传输到远处的计算机(距离可以达到1200m)，可以增加计算机接口，一个变送器可以同时监控多达31个变压器。
Pt100热敏电阻信号还可以激活系统的超温报警和跳闸，有效提升温度控制保护系统的安全与可靠性。
3 干式变压器在线监测系统组成当前，干式变压器局部放电监测往往会选择脉冲电流、超高频、超声波这几种方式进行使用。
例如在渤海某一石油平台干式变压器局部放电监测就选择了超声波的方式进行应用，并根据干式变压器内局部放电引起的超声波规模、方位来测定局部信号源的位置。
该系统主要由超声波局部放电传感器、振动传感器、温湿度传感器、下位机与上位机柜共同组成，其系统构建如图1所示。
图1 干式变压器在线监测系统构架图(1)超声波局部放电传感器、振动传感器、温湿度传感器的作用。
超声波局部放电传感器、振动传感器、温湿度传感器在对变压器的各种状态数据完成实时监测和信号调理以后，再传送到下位机。
(2)下位机。
下位机的主要作用是对传感器信号进行采集和存储，然后把数据传送到后台监控的上位机。
(3)上位机。
其主要功能是和下位机通信，进行数据的收集和存储，并对数据查询进行展示，属于在线监控系统的核心部分。
4 干式变压器在线监测系统功能有效处理软件界面，易于操作，具有很大的数据分析与处理、历史趋势分析和显示的能力，而实际作用则主要包含：(1)对运行变压器的振动、温度、湿度进行实时监控。
(2)对变压器局部放电进行实时监控，通过变压器内部放电的具体情况来展示变压器本身的绝缘功能，当变压器内部的绝缘减少时，可以及时发现，以此在故障早期提供预警作用。
(3)对变压器中出现的故障点进0 引言干式变压器是海洋石油平台的主变压器，在应用时，其自身的故障可能会造成更大的安全事故，绝缘局部放电与过热故障是干式变压器产生故障的重要因素。

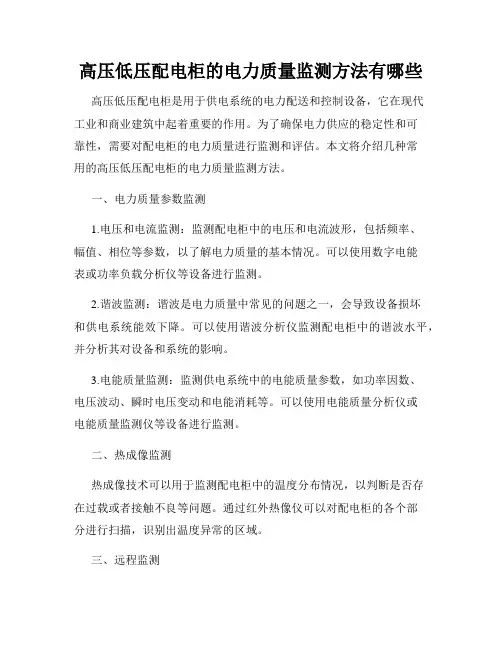

高压低压配电柜的电力质量监测方法有哪些
高压低压配电柜的电力质量监测方法有哪些高压低压配电柜是用于供电系统的电力配送和控制设备，它在现代工业和商业建筑中起着重要的作用。
为了确保电力供应的稳定性和可靠性，需要对配电柜的电力质量进行监测和评估。
本文将介绍几种常用的高压低压配电柜的电力质量监测方法。
一、电力质量参数监测1.电压和电流监测：监测配电柜中的电压和电流波形，包括频率、幅值、相位等参数，以了解电力质量的基本情况。
可以使用数字电能表或功率负载分析仪等设备进行监测。
2.谐波监测：谐波是电力质量中常见的问题之一，会导致设备损坏和供电系统能效下降。
可以使用谐波分析仪监测配电柜中的谐波水平，并分析其对设备和系统的影响。
3.电能质量监测：监测供电系统中的电能质量参数，如功率因数、电压波动、瞬时电压变动和电能消耗等。
可以使用电能质量分析仪或电能质量监测仪等设备进行监测。
二、热成像监测热成像技术可以用于监测配电柜中的温度分布情况，以判断是否存在过载或者接触不良等问题。
通过红外热像仪可以对配电柜的各个部分进行扫描，识别出温度异常的区域。
三、远程监测远程监测是一种无需人工干预的电力质量监测方法，通过互联网或无线通信技术，将配电柜中的监测数据传送到监控中心进行实时监测和分析。
可以通过PC端或手机APP查看电力质量参数和报警信息，及时采取措施解决问题。
四、数据分析与处理对配电柜中的监测数据进行分析和处理，可以发现隐藏的电力质量问题和潜在的设备故障。
可以使用电力质量分析软件进行数据处理和图表展示，帮助工程师进行精确的判断和决策。
五、纠正措施根据电力质量监测结果，采取相应的纠正措施，以提高电力质量和可靠性。
例如，通过增加滤波器、电容器或电抗器来改善电压波动和谐波问题；通过调整负载平衡来降低功率因数等。
六、定期维护与检验定期对高压低压配电柜进行维护和检验，及时发现问题并进行修复。
包括清洁设备、紧固螺栓、检查传感器和测量仪器的准确性等，以确保电力质量监测的准确性和可靠性。

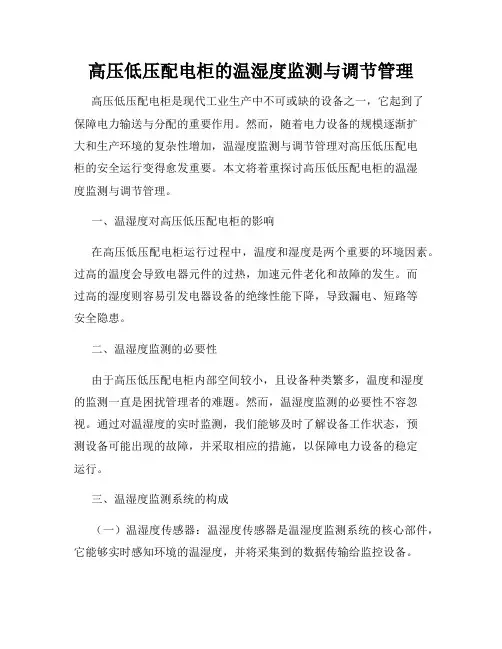

高压低压配电柜的温湿度监测与调节管理
高压低压配电柜的温湿度监测与调节管理高压低压配电柜是现代工业生产中不可或缺的设备之一，它起到了保障电力输送与分配的重要作用。
然而，随着电力设备的规模逐渐扩大和生产环境的复杂性增加，温湿度监测与调节管理对高压低压配电柜的安全运行变得愈发重要。
本文将着重探讨高压低压配电柜的温湿度监测与调节管理。
一、温湿度对高压低压配电柜的影响在高压低压配电柜运行过程中，温度和湿度是两个重要的环境因素。
过高的温度会导致电器元件的过热，加速元件老化和故障的发生。
而过高的湿度则容易引发电器设备的绝缘性能下降，导致漏电、短路等安全隐患。
二、温湿度监测的必要性由于高压低压配电柜内部空间较小，且设备种类繁多，温度和湿度的监测一直是困扰管理者的难题。
然而，温湿度监测的必要性不容忽视。
通过对温湿度的实时监测，我们能够及时了解设备工作状态，预测设备可能出现的故障，并采取相应的措施，以保障电力设备的稳定运行。
三、温湿度监测系统的构成（一）温湿度传感器：温湿度传感器是温湿度监测系统的核心部件，它能够实时感知环境的温湿度，并将采集到的数据传输给监控设备。
（二）数据采集器：数据采集器是温湿度监测系统的重要组成部分，它负责接收传感器传输的温湿度数据，并将其转化成监控设备可读取的形式。
（三）监控设备：监控设备是温湿度监测系统的中枢，它接收数据采集器传来的温湿度数据，并进行实时显示与分析。
在温湿度超出设定范围时，监控设备能够及时报警，提醒管理者采取相应的措施。
四、温湿度调节管理的措施（一）通风系统：高压低压配电柜通风系统的设计非常重要，它可以有效降低配电柜内部的温度。
通风系统应具备良好的空气循环功能，确保室内空气流通，并及时排出热量。
（二）降温设备：在特殊情况下，如夏季高温天气或设备高负荷运行时，可以酌情安装降温设备，如风扇散热器、空调等，以降低配电柜内部的温度。
（三）加湿设备：在干燥的环境中，可以适当增加配电柜的湿度，如安装加湿器，以提高设备的工作效率和稳定性。
电气设备的绝缘在线监测与状态维修
电气设备的绝缘在线监测与状态维修随着工业自动化水平的不断提高，电气设备在生产中所占的比重也越来越大。
由于电气设备在长时间运行中所受到的环境、温度、湿度等因素的影响，设备的绝缘状态可能会出现问题，而绝缘状态不良则会导致设备的故障甚至损坏，给生产带来严重后果。
对电气设备的绝缘状态进行在线监测及状态维修显得尤为重要。
一、绝缘在线监测的意义电气设备的绝缘状态直接关系到设备的运行安全和稳定性。
绝缘状态不佳容易导致设备的漏电、击穿、绝缘老化等问题，进而引发设备故障。
而通过绝缘在线监测，可以及时发现设备的绝缘状态异常，从而及时采取措施进行修复或更换绝缘材料，避免可能引发的设备故障。
通过绝缘在线监测还可以及时了解设备的运行状态，提前发现潜在的问题，为设备的维护和日常管理提供数据支持。
绝缘在线监测对于保障设备的正常运行以及延长设备的使用寿命都具有重要的意义。
绝缘在线监测可以通过多种方法实现，比较常见的有局部放电监测、绝缘电阻测试、红外热像技术等。
1.局部放电监测局部放电是绝缘材料中部分位置发生的放电现象，是绝缘老化和劣化的重要标志之一。
通过局部放电监测设备可以实时监测设备中是否存在局部放电现象，及时发现绝缘状态不佳，从而进行及时修复或更换绝缘材料。
这种方法适用于各种高压设备的绝缘状态监测。
2.绝缘电阻测试绝缘电阻测试是通过测量绝缘电阻值来判断绝缘状态的好坏。
当绝缘电阻值低于一定数值时，表示绝缘状态不佳，存在泄漏电流或绝缘受潮等问题。
通过绝缘电阻测试可以及时发现绝缘状态不佳的设备，并及时进行维修，以避免可能的故障发生。
3.红外热像技术红外热像技术是通过检测设备表面的温度分布来判断设备的运行状态。
通常情况下，设备绝缘状态不佳会导致局部温度升高，通过红外热像技术可以及时发现这些异常的温度分布，从而发现绝缘状态不佳的设备并及时进行维修。
以上这些技术可以单独使用，也可以结合使用，以更全面地监测设备的绝缘状态，为设备的维修提供更准确的数据支持。
低压线路的安装、运行及维护范文（三篇）
低压线路的安装、运行及维护范文低压线路是供电系统中的一种重要组成部分，负责将输电线路的电能传输至用户终端，因此其安装、运行及维护工作必须严格按照相关要求进行，以确保安全稳定的供电。
本文将重点介绍低压线路的安装、运行及维护的相关内容。
一、低压线路的安装1. 线路规划与设计：在进行低压线路的安装之前，首先需要进行线路规划与设计工作。
设计过程中应考虑到线路的电流负荷、线路长度、导线材料、线路敷设路径等因素，以确保线路能够满足用户的用电需求。
2. 材料准备：根据线路设计要求，准备好合适的材料和设备。
这包括导线、电缆、绝缘子、接头、控制装置等。
3. 线路敷设与连接：按照线路设计方案，在地面或空中进行线路的敷设工作。
敷设过程中，要确保导线或电缆的连接处牢固可靠，并采取必要的防护措施。
4. 绝缘检测：线路安装完成后，需要进行绝缘检测。
通过对线路进行绝缘性能测试，以保证线路的安全可靠。
二、低压线路的运行1. 开机检查：在低压线路开始运行之前，需要进行开机检查。
检查内容包括线路的接地情况、电气设备的运行状态、保护装置的正常工作等。
2. 运行监测：定期对低压线路进行运行监测，包括线路的电压、电流、功率因数等参数的监测。
如发现异常情况，及时采取相应措施进行修复。
3. 安全措施：在低压线路运行过程中，必须严格遵守相关的安全规定。
包括定期对线路进行巡视、清理线路周围的杂物、确保线路的安全距离等。
4. 故障处理：若低压线路出现故障，应及时排查故障的原因，并采取相应的措施进行修复。
同时，要及时通知相关部门进行处理，以确保供电的稳定性。
三、低压线路的维护1. 定期检修：定期对低压线路进行维护检修，包括清洗导线、检查接头、检修绝缘子等。
同时，还要对线路的设备进行定期检查和维护。
2. 维护记录：对低压线路的维护工作要进行详细的记录。
包括维护的日期、维护内容、维护人员等信息，以便于后续的维护工作和故障排查。
3. 环境保护：在进行低压线路的维护工作时，要注重环境保护。
电力设备的温湿度控制与监测
电力设备的温湿度控制与监测在现代工业中，电力设备扮演着至关重要的角色。
然而，电力设备的运行过程中，温度和湿度等环境因素对其性能和寿命有着至关重要的影响。
因此，对电力设备的温湿度进行有效的控制和监测显得尤为重要。
本文将就电力设备的温湿度控制与监测展开探讨。
1. 温湿度对电力设备的影响首先，让我们来看一看温湿度对电力设备的影响。
温度过高或者过低都会导致电力设备的散热效果下降，甚至引发设备过热而损坏。
另外，过高的湿度会加剧设备的腐蚀和短路风险。
因此，合适的温湿度环境是确保电力设备正常运行的基本条件。
2. 温湿度控制的方法为了保持电力设备的稳定运行环境，可以采用以下方法来进行温湿度控制。
首先是通过空调系统调节室内温度和湿度，确保在设定的范围内。
其次是通过通风设备来保持空气流通，防止局部温度和湿度过高。
同时，还可以采用加湿器或者除湿器来调节室内湿度，保持在适宜的水平。
3. 温湿度监测装置为了及时了解电力设备运行环境的变化情况，需要安装一些温湿度监测装置。
这些装置可以实时监测环境的温湿度数据，并将数据反馈给监控中心或者相关人员。
通过监测装置的数据分析，可以及时调整温湿度控制设备，确保电力设备在最佳的运行状态。
4. 温湿度控制与节能温湿度控制不仅可以保护电力设备，延长其使用寿命，还可以实现节能的效果。
适当的温度和湿度调节可以减少设备的能耗，提高设备的能效比。
通过合理控制温湿度，不仅可以降低电力设备的运行成本，还可以实现环保节能的目标。
5. 结语综上所述，电力设备的温湿度控制与监测是保障设备正常运行的重要环节。
通过合理的温湿度控制和监测装置的安装，可以确保电力设备在适宜的环境条件下运行，延长设备寿命，提高能效，实现节能减排的目标。
因此，在电力设备的运行管理中，温湿度控制与监测应被重视和加强。
电气设备的在线状态监测与预警
电气设备的在线状态监测与预警在现代社会中，电气设备已经成为生产和生活中不可或缺的重要组成部分。
然而，电气设备的故障和损坏往往会给生产和生活带来严重的影响，甚至引发安全事故。
因此，对电气设备的在线状态进行监测和预警显得尤为重要。
本文将从电气设备在线状态监测的意义、监测技术、预警方法等方面进行探讨。
一、电气设备在线状态监测的意义电气设备在线状态监测是指通过对电气设备工作状态进行实时监测和数据采集，以获取设备运行情况的技术手段。
它可以帮助我们及时了解设备的运行状况，提前发现设备存在的隐患和故障，以便采取相应的维修和保养措施。
这对于提高设备的运行效率、延长设备的使用寿命、降低维修成本具有重要的意义。
首先，电气设备在线状态监测可以实现对设备的远程监控与管理。
通过物联网技术和传感器等装置，可以在任何时刻、任何地点获取设备的实时运行数据。
这使得设备运维人员可以及时发现设备存在的问题，并且可以通过调整设备的工作参数或进行维修保养来减少设备的故障发生率。
其次，电气设备在线状态监测可以提高电气设备的运行效率。
通过对设备的实时数据采集和分析，可以对设备的性能进行监控和评估。
在设备运行效率降低时，可以及时采取措施调整设备的工作状态，从而提高设备的运行效率。
再次，电气设备在线状态监测可以降低设备故障对生产和生活带来的影响。
通过对设备的在线监测和预警，可以及时发现设备存在的隐患和故障，并且可以提前制定维修计划，减少故障对生产和生活带来的影响。
这不仅可以节省维修成本，还可以避免由于故障带来的停机时间。
二、电气设备在线状态监测的技术手段电气设备在线状态监测主要依靠物联网技术和传感器等装置。
物联网技术通过将设备与网络连接，实现设备之间的信息交流和数据采集。
传感器则负责采集设备的运行数据和环境数据，并将其转化为电子信号进行传输和存储。
常用的监测参数包括电压、电流、温度、湿度、振动等。
通过对这些参数的监测和分析，可以了解设备的运行状况及其潜在的故障风险。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
温度在线监测在电力低压设备的分析
发表时间：2017-07-17T15:59:24.503Z 来源：《电力设备管理》2017年第5期作者：肖军明王冬金龙春秦爱华
[导读] 电力低压设备对电力系统正常运行发挥重要作用，且在运行过程中确保其是否稳定运行则非常重要。
山东爱普电气设备有限公司，山东济南250101
摘要：为了解决电力低压设备测温安全性的问题，要对温度进行实时在线监测，这对智能电网更加稳定发展具有重要作用。
在本文研究中对温度在线监测在电力低压设备中应用进行分析，以对电力低压设备在线温度监测起到一定作用。
关键词：电力低压设备；温度；在线监测
1.前言
电力低压设备对温度进行监测的方法主要有以下几种：普通有线测温、远红外无线测温、光纤测温这几种。
采取普通有线测温的话则是根据导线传输信号，但是在绝缘性上较弱；而采取远红外无线测温是根据被侧点的红外辐射波来对其温度进行的确定。
但是采取这种方法时如果受到红外辐射光路遮挡的影响，那么则无法对被测点的温度进行有效测量，且在一些测量位置不好的地方则无法发挥其应有作用；光纤测温方式应用方法则是在被检测设备上贴光纤温度传感器，且能够借助光纤传输温度数据进行判断。
[1]但是，采取这种方法则因光纤独有的特点而出现易折、易断等问题，且在安装上较为复杂。
因此，基于以上所分析的几种电力低压设备测温方法，其在实际应用中都或多或少存在各种缺陷。
所以，从本文研究中对RFID无线测温方法进行分析，以此对电力低压设备温度进行在线监测。
2.电力低压设备温度在线监测的必要性
在低压环境中对温度进行测量工作则是造成电力安全生产的重要问题之一，且随着现今科学技术发展，在电力低压设备温度监测技术上也有所提高，撇弃了过去传统的人工巡视手段，开始借助现今诸多红外测温技术对电力低压设备进行监测，且在监测效率上有所提高。
[2]但是，在实际监测过程中仍存在诸多问题，在一定程度上还是会出现各种低压设备温度造成的事故。
现今，国内电力系统正在向着更高层次的自动化技术以及大电网等方向所发展，且在电网运行中的自动化、智能化监控技术已经成为电力系统发展的关键性问题。
如果借助RFID无线测温系统则能够有效的解决电力低压设备所存在的温度监测问题，且能够对温度进行在线监测，以此减少和避免安全事故发生。
3.无线测温系统工作原理和基本功能
3.1温度采集标签原理图
图1 温度采集标签原理图
对温度进行采集在标签选择上以胶木结构所应用，因其在防水、防火以及耐高温等方面具有一定优点，所以能够对电力设备应用上最为合适。
所用的温度采集标签使用内置RFID主芯片和温度传感器模块所应用，且在一定程度上能够具备存储温度数据以及采集温度的功能。
3.2CDMA与RFID读写模块通信原理图
图2 CDMA与RFID读写模块通信原理图
CDMA模块在应用中借助高速数据线进行连接内置RFID读写模块，且能够对RFID读写模块信息进行实时采集，其如图2所示。
3.3传输协议设计
传输协议设计重要使用的防碰撞和防冲突协议，且能够在极短时间内获取标签内的相关信息，以此能够对终端了解大规模标签数据起到稳定性和可靠性。
且所应用的控制数据在传输中会进行加密处理，以保证电力设备在数据传输过程中的可靠性和安全性。
[3]而RFID标签以及读写模块则会内置上高速运转的CPU，且能够对数据进行高速处理，确保数据在传输中的稳定性和即时性。
3.4巡查可视化
可以借助移动终端来对RFID系统中温度的标识以及温度等数据进行随时查看，且能够通过广域通信以及局部通信相结合的方式来对信息进行采集和传输，且将标签和后台数据库联系起来。
这样管理人员就可以借助智能手机或者移动终端等来对监测的线路设备数据情况有所了解，以能够及时的采取各种方式进行监管。
4.后台管理和数据处理
对电力低压设备温度在线监测管理分析软件是专门用在电力低压设备上所使用的，且主要目的是能够对设备温度进行实时监测和对数据进行分析管理的一种软件系统。
[4]所以，该软件在计算机中运行时能够将实时监测的温度显示出来，且能够对过去历史温度进行一定分
析，且对设备实际运行状态进行全记录管理，以此形成报表的形式所打印出来。
而现今，使用网络版的软件则能够发挥多层管理体系功能，且在权限方面也可以根据操作人员等级来设置不同权限，以此保证设备在运行中的安全性。
4.1主界面监控
在软件主界面监控平台上能够将电力低压设备的实际温度所显示，且每个设备都会用不同编号进行编写，且以框图的形式来对故障设备进行定位。
而采取网络版的主界面则能够更加自由的对站点数据进行调控，以能够快速实现多级化管理手段，也能对设备温度等有更加直观了解。
4.2设备详情
在系统主界面中可以对设备详细情况进行了解，且系统能够将过去所存储的历史温度，以及日常维护记录等进行了解，也会以图表的形式作为数据被管理人员所了解。
4.3报警机制
无线温度检测仪速显示的内容有告警温度和监测仪地址，也能够对温度强度等有所了解。
[5]无线温度监测仪还能具有报警功能，如果所检测的设备出现温度异常情况，那么则会及时的发出警报，以便于监测人员能够了解到警报设备的确切地点，采取有效手段进行控制和维修。
结束语
电力低压设备对电力系统正常运行发挥重要作用，且在运行过程中确保其是否稳定运行则非常重要。
而造成电气低压设备运行中所出现的安全事故大多是因温度过高所引起，所以进行在线监测设备温度则变得尤为重要，应引起相关部门和工作人员的重视。
参考文献
[1] 李洋溢.电力一次设备的在线监测与状态检修技术分析[J].企业技术开发,2015,(35):88-89.
[2] 魏可刚,房祥龙,林楚乔,陈厚合.基于红外测温和无线传输技术的电力设备温度在线监测系统设计[J].东北电力大学学报,2015, (06):17-20.
[3] 经博源.电力低压设备温度在线监测探究[J].中国科技信息,2014,(11):138-139.
[4] 宿筱.电力开关设备温度在线监测系统设计[J].仪表技术,2013,(10):21-23.
[5] 王伟.基于SAW技术的高压电力设备运行温度在线监测及分析系统[J].中国高新技术企业,2013,(10):107-108.。
