第二章习题2-1 图2-1所示的电路中，U S=1V，R1=1Ω，I S=2A.，电阻R消耗的功率为2W。
试求R的阻值。
2-2 试用支路电流法求图2-2所示网络中通过电阻R3支路的电流I3及理想电流源两端的电压U。
图中I S=2A，U S=2V，R1=3Ω，R2=R3=2Ω。
2-3 试用叠加原理重解题2-2.2-4再用戴维宁定理求题2-2中I3。
2-5 图2-3所示电路中,已知U S1=6V，R1=2Ω，I S=5A，U S2=5V，R2=1Ω，求电流I。
2-6 图2-4所示电路中，U S1=30V，U S2=10V，U S3=20V，R1=5kΩ，R2=2kΩ，R3=10kΩ，I S=5mA 。
求开关S在位置1和位置2两种情况下，电流I分别为多少？2-7 图2-5所示电路中，已知U AB=0，试用叠加原理求U S的值。
2-8 电路如图2-6所示，试用叠加原理求电流I。
2-9 电路如图2-7所示，试用叠加原理求电阻R4上电压U的表达式。
2-10电路如图2-8所示,已知R1=Ω，R2=R3=2Ω，U S=1V，欲使I=0，试用叠加原理确定电流源I S的值。
2-11 画出图2-9所示电路的戴维宁等效电路。
2-12 图2-10所示的电路接线性负载时，U 的最大值和I的最大值分别是多少？2-13 电路如图2-11所示，假定电压表的内阻无穷大，电流表的内阻为零。
当开关S处于位置1时，电压表的读数为10V，当S处于位置2时，电流表的读数为5mA。
试问当S处于位置3SHI 4，电压表和电流表的读数各为多少？2-14 图2-12所示电路中，各电源的大小和方向均未知，只知每个电阻均为6Ω，又知当R=6Ω时，电流I=5A。
今欲使R支路电流I=3A，则R应该多大？2-15 图2-13所示电路中，N为线性有源二端网络，测得AB之间电压为9V，见图（a）；若连接如图（b）所示，可测得电流I=1A。
现连接如图（c）所示形式，问电流I为多少？2-16 电路如图2-14所示，已知R1=5Ω时获得的功率最大，试问电阻R 是多大？本章小结1、支路电流法是分析和计算电路的基本方法，适用于任何电路。
[笔记]电工学第七版下册知识点和例题总结
![[笔记]电工学第七版下册知识点和例题总结](https://img.taocdn.com/s3/m/936ccdd516fc700aba68fc2b.png)

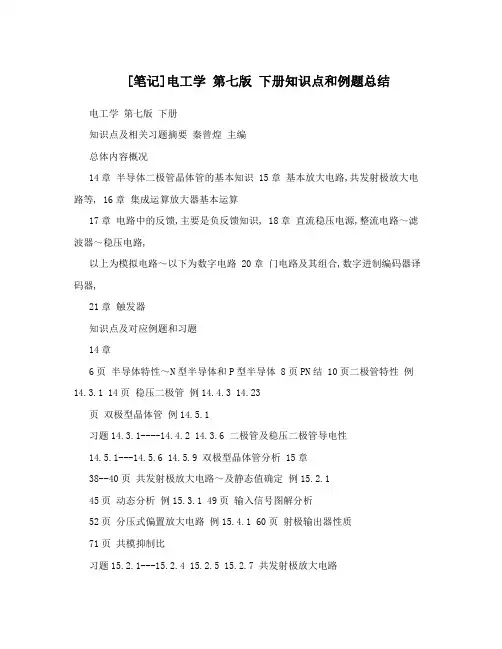

[笔记]电工学第七版下册知识点和例题总结电工学第七版下册知识点及相关习题摘要秦曾煌主编总体内容概况14章半导体二极管晶体管的基本知识 15章基本放大电路,共发射极放大电路等, 16章集成运算放大器基本运算17章电路中的反馈,主要是负反馈知识, 18章直流稳压电源,整流电路～滤波器～稳压电路,以上为模拟电路～以下为数字电路 20章门电路及其组合,数字进制编码器译码器,21章触发器知识点及对应例题和习题14章6页半导体特性～N型半导体和P型半导体 8页PN结 10页二极管特性例14.3.1 14页稳压二极管例14.4.3 14.23页双极型晶体管例14.5.1习题14.3.1----14.4.2 14.3.6 二极管及稳压二极管导电性14.5.1---14.5.6 14.5.9 双极型晶体管分析 15章38--40页共发射极放大电路～及静态值确定例15.2.145页动态分析例15.3.1 49页输入信号图解分析52页分压式偏置放大电路例15.4.1 60页射极输出器性质71页共模抑制比习题15.2.1---15.2.4 15.2.5 15.2.7 共发射极放大电路15.3.1----15.7.1 15.3.5 15.4.3 偏置放大电路射极输出器差分电路16章95.96页运算放大器 98.99页理想运放例16.1.1100--105页比例运算加减法运算例16.2.3 112页电压比较器例16.3.1 习题16.2.1---16.2.5 16.2.6 16.2.7 16.2.13 比例运算16.3.1～16.3.2电压比较器17章132页正反馈和负反馈的判别 133---136页负反馈的四种类型 141页表17.2.1 负反馈对输入电阻和输出电阻的影响146页 RC振荡电路习题17.1.1---17.2.4 负反馈及类型判定17.2.5,17.3.1～17.2.7～17.2.9负反馈的计算 18章158页单相半波整流电路例18.1.1 159页单相桥式整流电路167页 RC滤波器例18.2.1习题18.1.1--18.1.4 整流电路 18.2.1--18.3.3 滤波和稳压电路18.1.6 18.1.7 18.3.4 直流稳压电源综合 20章222--224页数制的转化 227--229页基本逻辑门电路图20.2.2 20.2.3 20.2.4 231--232页基本逻辑门电路组合图20.2.5 20.2.6 20.2.7 250.251页逻辑代数运算254页逻辑运算实例 259页由逻辑图得状态表例 20.6.1 20.6.2 262页由状态表得逻辑图例20.6.3例20.6.4 269页编码器 273页译码器习题20.1.1 20.1.2 进制转换 20.2.1--20.5.3 门电路逻辑式20.5.4--20.6.6 门电路组合运算 20.5.8--20.5.11 逻辑式和逻辑图的转化20.5.12---20.5.13 逻辑式化简21章298页 RS触发器。
