自动送料装车和单轴位置控制报告分析
自动送料装车和单轴位置控制报告分析Prepared on 22 November 2020河南工程学院课程设计报告专业电气工程及其自动化班级 1241姓名雷小芳2014年12月28日课程设计成绩评定标准及成绩等级：评阅人：职称：讲师日期： 2015 年月日河南工程学院课程设计报告设计名称：电气控制与PLC技术课程设计设计时间：自12 月 22 日至 12 月 26日，共5 天。
设计地点：河南工程学院3#A418设计单位：河南工程学院电气信息学院指导教师：邓丽霞院长：徐其兴目录1 前言随着社会迅速的发展，各机械产品层出不穷。
控制系统的发展已经很成熟，应用范围涉及各个领域，例如：机械、汽车制造、化工、交通、军事、民用等。
PLC 专为工业环境应用而设计，其显着的特点之一就是可靠性高，抗干扰能力强。
PLC 的应用不但大大地提高了电气控制系统的可靠性和抗干扰能力，而且大大地简化和减少了维修维护的工作量。
PLC以其可靠性高、抗干扰能力强、编程简单、使用方便、控制程序可变、体积小、质量轻、功能强和价格低廉等特点，在机械制造、冶金等领域得到了广泛的应用。
在现代化工业生产中，为了提高劳动生产率，降低成本，减轻工人的劳动负担，要求整个工艺生产过程全盘自动化，这就离不开控制系统。
控制系统是整个生产线的灵魂，对整个生产线起着指挥的作用。
一旦控制系统出现故障，轻者影响生产线的继续进行，重者甚至发生人身安全事故，这样将给企业造成重大损失。
自动送料装车控制系统采用了PLC控制。
从自动送料装车的工艺流程来看，其控制系统属于自动控制与手动控制相结合的系统，因此，此自动送料装车电气控制系统设计具有手动和自动两种工作方式。
我在设计程序时采用了基本指令编程，便于各种附加功能的实现。
自动送料装车是基于PLC控制系统来设计的，控制系统的每一步动作都直接作用于送料小车的运行，因此，自动送料小车性能的好坏与控制系统性能的好坏有着直接的关系。
自动送料小车能否正常运行、工作效率的高低都与控制系统密不可分。
单轴位置控制系统采用了PLC控制，从单轴位置控制的工艺流程来看，其控制系统属于自动控制与手动控制相结合的系统，因此，此单轴位置控制系统设计具有手动和自动两种工作方式。
手动控制可以通过硬件进行控制也可以通过编程软件控制。
我在程序设计上采用了模块化的设计方法，这样就省去了工作方式程序之间复杂的联锁关系，从而在设计和修改任何一种工作方式的程序时，不会对其它工作方式的程序造成影响，使得程序的设计、修改和故障查找工作大为简化。
在设计该PLC自动送料装车设计程序和单轴位置控制系统设计程序的同时总结了以往设计程序的一般方法、步骤，并且把以前学过的基础课程融汇到本次设计当中更加深入的了解了更多的PLC知识。
2 自动送料装车控制要求自动送料装车控制系统要求通过PLC自动控制小车的装料卸料过程。
小车到达指定的位置装料停止时间卸料停止时间。
2.1.1 基本控制要求按下启动按钮SB1，小车运动到1号工地装料1，停止2秒，运动到2号工地卸货，停止2秒，运动到3号工地装料2，停止3秒，运动到4号工地卸货，停止3秒，返回1号工地。
循环上述过程。
按下停止按钮，回到１号工地停止。
2.1.2自动送料装车扩充控制在实现以上基本控制的基础上，我又加入急停按钮，按下急停按钮，小车立即停止运行，松开按钮，小车沿原路线行走，也加入了手动按钮，小车停止时按下手动按钮，一直摁着直到把小车停到指定的位置。
硬件设计自动送料装车的I/O接线图图1程序图图2图3按下启动按钮X6，M0得电，Y0得电，小车启动前进。
小车达到1号工地，碰到接近开关X1，小车停止2S装料，2S定时时间到，T1常开节点闭合，小车继续前进，小车到达2号工地，碰到接近开关X2，小车停止2S卸料，2S时间到，T2闭合，小车继续前进。
图4小车在4号工位卸料4S后，T4常开结点闭合，Y1得电，小车开始后退，到1号工位时，X1常闭结点断开，小车后退停止，与此同时，Y0又得电，小车又前进运行，以此循环。
在小车运行期间，任何时候按下停止按钮X10，小车将停止运行，按下后退按钮X7可以使小车停在想要的工位。
小结因为课程设计的第一个任务是自动送料装车，开始着手时确实无从下手，万事开头难，所以一旦开始成功结果就成功了一半，个中酸甜苦辣如鱼饮水冷暖自知，很难忘的开始。
不过，接下来的单轴位置控制自然手到擒来了。
3 单轴位置控制控制要求该单元有电机带动轴运动,气泵产生气体带动气缸（用气缸模拟机械手）上下运动和吸附物块组成。
电机带动轴的左移Y0和右移Y1。
轨道有三个接近开关(1、2、3)定位三个工位, 气缸由电磁阀控制进气和出气，实现气缸的上升和下降(Y2)，吸附开关X3控制吸附物块(Y3),设计有手动和自动控制部分,可以通过开关X14选择控制方式。
自动控制要求：通过X14开关选择自动控制方式，按复位按钮，气缸回到工位1，按启动按钮后，气缸下降吸附物块，然后上升，再从工位1移动到工位2，再下降，释放物块回升气缸，4秒过后气缸下降吸附物块从工位2移动到工位3，再下降释放物块回升气缸，4秒后再下降吸附物块从工位3移动到工位1，下降释放物块回升气缸，工作全部完成，气缸停止在工位1。
手动控制要求：通过X14开关选择手动控制方式，通过控制面板来控制，手柄控制气缸向左X16、向右X17移动，气缸的上X4和X5下通过面板旋钮控制，物块的吸附通过面板旋钮X3控制，来完成物块在三个工位上的移动。
硬件设计单轴位置控制I/O接线图图5程序图程序图分为手动控制部分和自动控制部分.在自动控制部分中,初始状态PLC运行时,初始化脉冲使初始状态步S0置位.按下启动按钮X5,S10置位,小车下降,碰到下限位开关X10,S11置位,气缸吸附小铁块,定时4S时间到后,S12置位,气缸开始上升,碰到上限位开关X7,S13置位,气缸右移,到达2号工位后,S14置位,气缸下移,碰到下限位开关,气缸放下小铁块,4S后,气缸上升,碰到上限位开关X7,气缸停止4S后再下降吸附小铁块,4S后气缸上升,气缸继续右移,到达3号工位,重复在2号工位的动作,然后气缸吸附着小铁块左移至1号工位,气缸下降放下物块后上升停止,至此,气缸完成一套动作.3.3.1 自动控制部分程序图63.3.2 手动部分程序图7小结单轴位置控制难在复位的设计，因为编程用的是SFC，SFC图适用于具有比较固定顺序的控制，但是某些步进顺序控制过程中要加入一些随机控制信号，用SFC图来随机控制信号是不方便的，开始时对于这一类信号不知怎么办才好，最后还是想出了用梯形图用来补充的办法。
总结先总的说，实训时间真的很短，五天加在一起在实验室呆了九个小时而已，光靠这九个小时想要完成两个设计任务几乎是不可能的，机会总是给有准备的人的，也可以说是功夫不负有心人，课下的努力加上实验室的用心，给我这次实训画上了一个相对圆满的句号。
在实训开始前两天我已经在宿舍仔细观看实训设计内容及要求，自动送料装车这个任务，先在自己电脑上编好梯形图，在电脑上进行简单的调试，因为没有运行设备，想着必有好多不足之处，以待到了实验室有目的的进行修改。
果然，第一天在实验室设备上运行的时候第一次小车根本不会动，通过多次和同伴讨论并改进后小车终于可以完成控制要求。
开始是想完成小车自动送料装车任务就算完成了，根本不打算做单轴位置控制这个任务，这个单轴看起来很复杂，要求读起来也很复杂，看起来就完不成的样子。
只是抱着试一试的态度去做，做起来时发现远远没有看起来难，采用SFC图很快在稿纸上把程序给写了下来。
然后再输入电脑，运行时到了工位3气缸死活不回了，检查程序也没有错误，最后找出问题竟然是一个符号在电脑上输错了，改了之后，气缸顺利吸着物块从工地3返回到工地1，但是问题又来了，按下复位按钮后气缸直接停了，不能自动回到工位1.又是一顿好想，最后任务圆满完成。
其实，这次课程设计时间虽短，但收获颇丰，对基本指令的用法基本掌握，自锁，互锁，停止优先什么的，平时看书远没有自己用了的体会深刻。
我学会了很多以前没学过的知识，也巩固了很多以前没学好的知识，使我的专业理论知识更加扎实，SFC图是掌握的差不多了，包括对GX works软件的操作更加熟练。
该小车控制系统的研究方向：由于本小车系统并不完善，没有设计小车怎么装料和怎么卸料和小车到料仓后送料的多少。
这两方面是该系统设计的完善，是将来的研究方向。
最后，经过这次毕业设计培养了我们的设计能力以及全面的考虑问题能力。
学习的过程是痛苦的但是收获成功的喜悦更是让人激动的。
相信通过这次毕业设计它对我以后的学习及工作都会产生积极的影响。
谢辞本论文是在邓丽霞老师亲自指导下完成的。
老师在学业上给了我很大的帮助，使我在设计过程中避免了许多无为的工作，在此我对老师表示衷心的感谢！本课程设计能够完成，要感谢电子与电气信息工程学院的所有老师，是他们在这三年的时间里，教会我的专业知识。
在我课程设计期间，得到了我的老师老师的帮助，在忙碌的工作之余，给予我专业知识上的指导，而且教给我学习的方法和思路，使我在设计过程中不断有新的认识和提高。
我会在以后的工作中为社会作出贡献去回报他们对我的教导。
希望每个人都和我一样，通过做课程设计，能够学到很多的知识与道理，大家都能用一颗热诚的心去投身未来的工作，报效祖国、父母、老师。
在本文结束之际，特向我敬爱的老师和电子与电气信息工程学院所有老师致以最崇高的敬礼和深深的感谢。
参考文献[1]廖常初.PLC基础及应用.北京：机械工业出版社，2003：57～64[2]储云峰．西门子电气可编程序控制器原理及应用.北京：机械工业出版社，2006：75～84[3]汪巍，汪小凤.基于PLC的气动机械手研究.辽宁工程技术大学学报，2005，4(12)：97～98[4]丁筱玲，赵立新. PLC在机械手控制系统上的应用.山东农业大学学报，2006，37(1)：105～108[5]周万珍，高鸿宾.PLC分析与设计应用.北京：电子工业出版社，2004：21～45。
自动装车送料控制系统设计论文
中文摘要早期运料小车电气控制系统多为继电器—接触器组成的复杂系统，这种系统存在设计周期长、体积大、成本高等缺陷，无数据处理和通信功能，必须有专人负责操作，将PLC 应用到运料小车电气控制系统，可实现运料小车的自动化控制，降低系统的运行费用，PLC 运料小车电气控制系统具有连线简单，控制速度快，可靠性和可维护性好，易于安装、维修和改造等优点。
随着经济的发展，运料小车不断扩大到各个领域，从手动到自动，逐渐形成了机械化、自动化。
将PLC应用到运料小车电气控制系统，可实现运料小车的自动化控制，降低系统的运行费用。
它功能强大，可扩展到多达128I/O点，且能增加特殊功能模块或扩展板。
通信和数据连接功能选项使得FX1N在体积、通信和特殊功能模块等重要的应用方面非常完美。
本课题主要包括：分析被控对象和明确系统控制要求；PLC选型；确定系统的I/O设备的数量及种类；控制流程设计；控制程序设计。
PLC在运料小车控制系统中的应用，已经在国内外工程、工厂中得到实际应用，具有巨大的经济和社会价值，其智能化和自动化的思路值得以后继续深入研究和推广。
关键词：PLC，送料小车，控制，程序设计ABSTRACTEarly electric car control system of the transporter over the relay - contactor complex system composed of The system design cycle, there is a long, bulky, high cost, defects, no data processing and communications functions, must be hand operated, will be applied to transport materials car PLC electrical control system and can realize automatic control operation of the car, reducing the running costs of the system, PLC control system for electric car transporter with a simple connection to control speed, reliability and maintainability is good, easy to install, repair and improvement and so on. With economic development, transport materials to various areas of growing car, from manual to automatic, and gradually formed the mechanization and automation.PLC applied to transport materials to car electrical control system and can realize automatic control operation of the car and reduce system operating costs. It is powerful, can be expanded to as many as 128I / O points, and can increase the special function modules or expansion boards. Communications and data connectivity options make FX1N in volume, communications and special function modules such important applications perfectly. The topics include: analysis of plant and a clear system control requirements; PLC selection; determine the system's I / O device number and type; control process design; control programming.PLC control system in the car transporter in the application, has been in domestic and international projects has been applied in the factory, with huge economic and social value, the intelligence and automation beyond the idea worthy of further research and extensionKeywords: PLC ，Feeding car，Control，Program design目录中文摘要 (1)ABSTRACT (2)目录 (3)第一章绪论 (5)1.1课题的提出背景 (5)1.2自动送料装车系统的发展状 (6)1.3本课题研究的主要内容 (7)1.3.1设计要求 (7)1.3.2设计目的 (7)1.3.3 运料小车控制系统的控制方案选择 (8)第二章可编程控制器的概述 (10)2.1 PLC的产生与发展趋势 (10)2.2 PLC的定义 (11)2.3 PLC的特点 (11)2.4 PLC的结构 (11)2.5 PLC的主要功能 (13)2.6 PLC的应用 (13)2.7 FX系列PLC的特点 (13)第三章 PLC控制系统的设计与分析 (15)3.1 设计要求 (15)3.2 系统控制框图 (16)3.3 I/O分配表 (16)3.4 系统设备的选择 (17)3.5 系统外部接线 (19)第四章程序的设计 (20)4.1 梯形图的设计 (20)4.2调试分析 (24)结论 (25)文献 (26)致谢 (27)附录A控制系统总体梯形图 (28)附录B系统主电路图 (29)附录C 元件清单 (30)第一章绪论1.1课题的提出背景随着我国社会经济的迅猛发展，人民物质文化生活水平日益提高，随着工业自动化的普及和发展,控制器的需求量逐年增大。
自动送料装车和单轴位置控制报告分析
自动送料装车和单轴位置控制报告分析
一、自动送料装车
自动送料装车是指码垛机器人使用各种搬运设备，将材料从储存库位
搬运到装车平台，然后按照特定形状和重量对材料进行垛叠，最后将垛叠
好的材料装车。
它是一种自动化搬运出入库的一种技术，有效的避免了人
工搬运出入库时所带来的劳动力消耗、安全隐患等问题。
自动送料装车可
以有效提高工厂的生产效率，在减少了人工搬运工作的同时，也提高了垛
叠的灵活性和高效性。
自动送料装车机普遍采用传动系统，将码垛机器人的上下料范围限制
在一定的范围内。
传动系统的振动噪音较小，能够有效减少对环境的损害。
在搬运过程中，机械手臂能够根据物料的重量和形状进行精确定位，从而
避免了混乱堆积和破损的情况发生。
二、单轴位置控制
单轴位置控制(SLC)是在现代工业过程控制中应用最广泛的一类控制
技术，用于控制机械系统中的一个或多个轴向活动。
SLC是基于能量控制
原理，采用智能控制器与多轴磁性位置传感器配合使用，以实现对电机位
置的精密控制。
相比于传统的PID控制器，单轴控制具有明显的优势，比如良好的轨
迹控制能力，精准的轨迹精度，较高的响应时间以及较低的温升等。
自动送料装车系统PLC控制的分析报告
自动送料装车系统PLC控制分析报告引言设计任务与要求本设计的任务是用构成系统自动送料装车系统。
要求如下：初始状态：红灯灭，绿灯亮，表示允许汽车开进装料，料斗，电动机，，，皆为。
当汽车到来时（用接通表示），亮，灭，运行，电动机在通后运行，在通后运行，在通后打开出料。
当料满后（用断表示），料斗开关关闭，电动机延时后关断，在停后停止，在停后停止，灯亮，灭，表示汽车可以开走。
实用价值和理论意义自动送料装车系统在冶金、采矿运输和生产制造等许多领域中都得到普遍的应用。
它通过自动输送设备实现物料的自动化，把工厂中的各个部分、各个生产工位、各存储点连结起来，为工厂控制系统的投入运行带来极大的方便和经济性。
自动送料装车系统是工厂自动化物流系统的重要组成环节，对于提高企业经济效益具有重要作用。
课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料，产品手册和各种工具书的能力；工程绘图的能力。
课程设计是我们接受实践考验的一个重要环节，是对学生独立工作之前的技能培训，很好的帮助我们对可编程序控制器应用技术从感性认识上升到理性认识的飞跃阶段，通过这一过程可以使我们进一步掌握、应用理论知识，增强自身的实际操作能力。
介绍可编程序控制器简称机。
可编程控制器是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采用一种可编程序的存储器，在其内部存储执行逻辑运算，顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备和生产过程。
可编程控制器及其有关设备的设计原则是他易于与工业控制系统连成一个整体和具有扩充功能。
的发展历程可编程序控制器于年代末在美国问世，年美国（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称（）。
自动送料装车系统PLC控制的分析报告
自动送料装车系统PLC控制分析报告引言设计任务与要求本设计的任务是用构成系统自动送料装车系统。
要求如下：初始状态：红灯灭，绿灯亮，表示允许汽车开进装料，料斗，电动机，，，皆为。
当汽车到来时（用接通表示），亮，灭，运行，电动机在通后运行，在通后运行，在通后打开出料。
当料满后（用断表示），料斗开关关闭，电动机延时后关断，在停后停止，在停后停止，灯亮，灭，表示汽车可以开走。
实用价值和理论意义自动送料装车系统在冶金、采矿运输和生产制造等许多领域中都得到普遍的应用。
它通过自动输送设备实现物料的自动化，把工厂中的各个部分、各个生产工位、各存储点连结起来，为工厂控制系统的投入运行带来极大的方便和经济性。
自动送料装车系统是工厂自动化物流系统的重要组成环节，对于提高企业经济效益具有重要作用。
课程设计应强调能力培养为主，在独立完成设计任务的同时，还要注意其他几方面能力的培养与提高，如独立工作能力与创造力；综合运用专业及基础知识的能力，解决实际工程技术问题的能力；查阅图书资料，产品手册和各种工具书的能力；工程绘图的能力。
课程设计是我们接受实践考验的一个重要环节，是对学生独立工作之前的技能培训，很好的帮助我们对可编程序控制器应用技术从感性认识上升到理性认识的飞跃阶段，通过这一过程可以使我们进一步掌握、应用理论知识，增强自身的实际操作能力。
介绍可编程序控制器简称机。
可编程控制器是一种专为在工业环境下应用而设计的数字运算操作的电子系统，它采用一种可编程序的存储器，在其内部存储执行逻辑运算，顺序控制、定时、计数和算术运算等操作的指令，通过数字式或模拟式的输入输出来控制各种类型的机械设备和生产过程。
可编程控制器及其有关设备的设计原则是他易于与工业控制系统连成一个整体和具有扩充功能。
的发展历程可编程序控制器于年代末在美国问世，年美国（通用汽车）公司提出取代继电气控制装置的要求，第二年，美国数字公司研制出了基于集成电路和电子技术的控制装置，首次采用程序化的手段应用于电气控制，这就是第一代可编程序控制器，称（）。

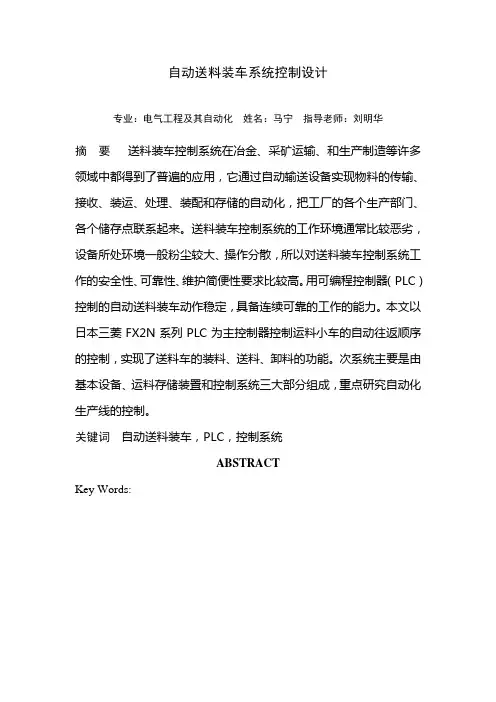

自动送料装车系统控制设计
