燃气中压常用规范
中压燃气管道施工技术要求

中压燃气管道施工技术要求中压燃气管道是指输送天然气等燃气的管道,其工作压力一般在0.1~10MPa范围内。
中压燃气管道的施工质量和安全性直接关系到人民群众的生命财产安全,因此在施工过程中必须严格按照国家的相关规定进行,下面将介绍中压燃气管道施工技术的要求。
设计要求在进行中压燃气管道的施工前,必须先进行设计。
设计时必须根据周边的自然环境、地质环境、造价环境等因素进行考虑,并严格按照国家相关的规范要求进行设计。
设计时必须按照中压燃气管道的输送能力、工作流量、管径和压力等参数进行设计。
材料要求在中压燃气管道施工过程中,必须使用符合国家相关标准的管材和管件。
管材的质量必须符合相关的标准,管件的型号和规格必须符合设计要求。
施工人员必须检查管材和管件的质量,以保证其符合要求。
管材和管件的连接方式必须符合设计要求,采用标准的连接方法,以保证管道运行的安全可靠。
施工工艺要求中压燃气管道的施工必须严格按照国家相关的标准和规范要求进行。
在施工前,必须对施工现场进行踏勘,并根据地形、地貌、交通、气候等因素制定施工方案。
在施工过程中,必须注意安全,施工现场必须实行封闭式管理。
施工时必须严格按照设计要求进行埋设和焊接等工艺,焊接工艺必须符合国家相关的标准要求。
在施工过程中,必须进行质量控制,对焊口进行无损检测,确保管道的安全可靠运行。
施工检测要求中压燃气管道施工后,必须进行检测。
检测包括初验、承试和管路抗压试验等。
初验是指对刚刚完成施工的管道进行外观检查和手工试压,确保管道外观无裂纹和渗漏点。
承试是指在单侧工作压力下进行泄漏测试,目的是判断管道的封闭性是否符合要求,验证管道的可靠性。
管路抗压试验是指在管道的运行工作压力下进行压力测试,确保管道的强度、可靠性和安全性,以确定管道是否满足设计要求。
运营和维护要求中压燃气管道建设完成后,必须进行运营和维护。
运营和维护必须根据国家相关的标准和规范要求进行,定期对管道进行检测,发现问题及时处理,以保证管道运行的安全可靠。
燃气设计常用规范与表格

4.1.4 当燃气管道穿越管沟、建筑物基础、墙和楼板时应符合下列要求:1 燃气管道必须敷设于套管中,且宜与套管同轴;2 套管内的燃气管道不得设有任何形式的连接接头不含纵向或螺旋焊缝及经无损检测合格的焊接接头;3 套管与燃气管道之间的间隙应采用密封性能良好的柔性防腐、防水材料填实,套管与建筑物之间的间隙应用防水材料填实.. 燃气管道穿过建筑物基础、墙和楼板所设套管的管径不宜小于表的规定;高层建筑引入管穿越建筑物基础时,其套管管径应符合设计文件的规定.4.1.6 燃气管道穿墙套管的两端应与墙面齐平;穿楼板套管的上端宜高于最终形成的地面5cm,下端应与楼板底齐平.表4.1.5 燃气管道的套管公称尺寸表4.3.2 室内燃气管道敷设方式4.3.3 室内燃气管道的连接应符合下列要求:表4.3.20 室内燃气管道与装饰后墙面的净距. 燃气管道与燃具之间用软管连接时应符合设计文件的规定,并应符合以下要求:1 软管与管道、燃具的连接处应严密,安装应牢固;2 当软管存在弯折、拉伸、龟裂、老化等现象时不得使用;3 当软管与燃具连接时,其长度不应超过2m,并不得有接4 当软管与移动式的工业用气设备连接时,其长度不应超过30m,接口不应超过2个;5 软管应低于灶具面板30mm以上;6 软管在任何情况下均不得穿过墙、楼板、顶棚、门和窗;7 非金属软管不得使用管件将其分成两个或多个支管.4.3.27 管道支架、托架、吊架、管卡以下简称“支架”的安装应符合下列要求:1 管道的支架应安装稳定、牢固,支架位置不得影响管道的安装、检修与维护;2 每个楼层的立管至少应设支架1处;表4.3.26 室内燃气管道与电气设备、相邻管道、设备之间的最小净距cm表4.3.27-1 钢管支架最大间距表4.3.27-2 铜管支架最大间距表4.3.27-3 薄壁不锈钢管支架最大间距表4.3.27-4 燃气用铝塑复合管支架最大间距表5.2.3 燃气计量表与燃具、电气设施之间的最小水平净距cm表6.2.6 燃具与电气设备、相邻管道之间的最小水平净距cm城镇燃气管道应按燃气设计压力P分为7 级,并应符合表的要求.表城镇燃气设计压力表压分级地下燃气管道不得从建筑物和大型构筑物不包括架空的建筑物和大型构筑物的下面穿越.地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距,不应小于表和表的规定.表地下燃气管道与建筑物、构筑物或相邻管道之间的水平净距m表地下燃气管道与构筑物或相邻管道之间垂直净距m注:1、当次高压燃气管道压力与表中数不相同时,可采用直线方程内插法确定水平净距.2、如受地形限制无法满足表和表时,经与有关部门协商,采取有效的安全防护措施后,表和表规定的净距,均可适当缩小,但低压管道应不影响建构筑物和相邻管道基础的稳固性,中压管道距建筑物基础不应小于且距建筑物外墙面不应小于1m,次高压燃气管道距建筑物外墙面不应小于.其中当对次高压A 燃气管道采取有效的安全防护措施或当管道壁厚不小于时,管道距建筑物外墙面不应小于;当管壁厚度不小于时,管道距建筑物外墙面不应小于.3、表和表规定除地下室燃气管道与热力管的净距不适于聚乙烯燃气管道和钢骨架聚乙烯塑料复合管外,其它规定也均适用于聚乙烯燃气管道和钢骨架聚乙烯塑料复合管道.聚乙烯燃气管道与热力管道的净距应按国家现行标准聚乙烯燃气管道工程技术规程CJJ 63 执行.4、地下燃气管道与电杆塔基础之间的水平净距,还应满足本规范表地下燃气管道与交流电力线接地体的净距规定.3、架空燃气管道与铁路、道路、其它管线交叉时的垂直净距不应小于表的规定.表架空燃气管道与铁路、道路、其它管线交叉时的垂直净距注:1、厂区内部的燃气管道,在保证安全的情况下,管底至道路路面的垂直净距可取;管底至铁路轨顶的垂直净距,可取.在车辆和人行道以外的地区,可在从地面到管底高度不小于的低支柱上敷设燃气管道.2、电气机车铁路除外.3 、架空电力线与燃气管道的交叉垂直净距尚应考虑导线的最大垂度.4、输送湿燃气的管道应采取排水措施,在寒冷地区还应采取保温措施.燃气管道坡向凝水缸的坡度不宜小于.5、工业企业内燃气管道沿支柱敷设时,尚应符合现行的国家标准工业企业煤气安全规程GB 6222 的规定.用户室内燃气管道的最高压力不应大于表的规定.表用户室内燃气管道的最高压力表压MPa10.2.36 室内燃气管道与电气设备、相邻管道之间的净距不应小于表.36的规定.表10.2.36 室内燃气管道与电气设备、相邻管道之间的净距注:1 当明装电线加绝缘套管且套管的两端各伸出燃气管道10cm时,套管与燃气管道的交叉净距可降至1cm.2 当布置确有困难,在采取有效措施后,可适当减小净距.。
燃气中压常用规范开槽

开槽混凝土路面和沥青路面的开挖应使用切割机切割。
管道沟槽应按设计规定的平面位置和标高开挖。
当采用人工开挖且无地下水时,槽底预留值宜为0.05~0.10 m ;当采用机械开挖或有地下水时,槽底预留值不应小于0.15 m ;管道安装前应人工清底至设计标高。
管沟沟底宽度和工作坑尺寸,应根据现场实际情况和管道敷设方法确定,也可按下列要求:1 单管沟底组装按下表确定。
沟底宽度尺寸表2 单管沟边组装和双管同沟敷设可按下式计算。
c s D D a +++=21 式中 a ── 沟槽底宽度(m ); D 1── 第一条管道外径(m ); D 2── 第二条管道外径(m);s ── 两管道之间的设计净距(m );c ── 工作宽度,在沟底组装:c = 0.6(m );在沟边组装:c = 0.3(m )。
梯形槽(如图)上口宽度可按下式计算。
梯形槽横断面nh a b 2+=式中 b ── 沟槽上口宽度(m ); a ── 沟槽底宽度(m );n ── 沟槽边坡率(边坡的水平投影与垂直投影的比值); h ── 沟槽深度(m )。
在无地下水的天然湿度土壤中开挖沟槽时,如沟槽深度不超过下表的规定,沟壁可不设边坡。
不设边坡沟槽深度当土壤具有天然湿度、构造均匀、无地下水、水文地质条件良好,且挖深小于5 m ,不加支撑时,沟槽的最大边坡率可按下表确定。
深度在 5 m以内的沟槽最大边坡率(不加支撑)注:①如人工挖土抛于沟槽上即时运走,可采用机械在沟底挖土的坡度值。
②临时堆土高度不宜超过1.5 m,靠墙堆土时,其高度不得超过墙高的1/3 。
在无法达上条要求时,应采用支撑加固沟壁。
对不坚实的土壤应及时作连续支撑,支撑物应有足够的强度。
沟槽一侧或两侧临时堆土位置和高度不得影响边坡的稳定性和管道安装。
堆土前应对消防栓、雨水口等设施进行保护。
局部超挖部分应回填压实。
当沟底无地下水时,超挖在0.15 m以内,可采用原土回填;超挖在0.15 m 及以上,可采用石灰土处理。

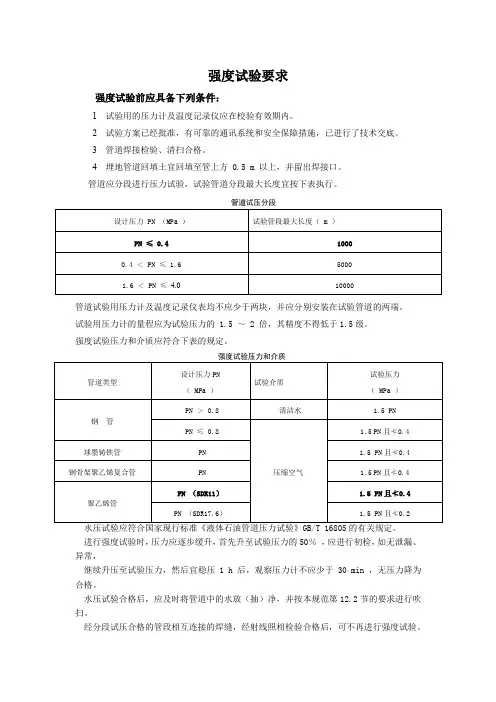

燃气中压常用规范强度试验要求

强度试验要求
强度试验前应具备下列条件:
1试验用的压力计及温度记录仪应在校验有效期内。
2试验方案已经批准,有可靠的通讯系统和安全保障措施,已进行了技术交底。
3管道焊接检验、清扫合格。
4埋地管道回填土宜回填至管上方 0.5 m 以上,并留出焊接口。
管道应分段进行压力试验,试验管道分段最大长度宜按下表执行。
管道试压分段
管道试验用压力计及温度记录仪表均不应少于两块,并应分别安装在试验管道的两端。
试验用压力计的量程应为试验压力的 1.5 ~ 2 倍,其精度不得低于1.5级。
强度试验压力和介质应符合下表的规定。
进行强度试验时,压力应逐步缓升,首先升至试验压力的50%,应进行初检,如无泄漏、异常,
继续升压至试验压力,然后宜稳压 1 h 后,观察压力计不应少于 30 min ,无压力降为合格。
水压试验合格后,应及时将管道中的水放(抽)净,并按本规范第12.2节的要求进行吹扫。
经分段试压合格的管段相互连接的焊缝,经射线照相检验合格后,可不再进行强度试验。
燃气中压常用规范

中压管道常用规范和标准手册燃气管道安全间距地下燃气管道与建筑物、构筑物或相邻管道间的水平净距(m)地下燃气管道与构筑物或相邻管道之间垂直间距(m)调压站(含调压柜)与其他建筑物、构筑物的水平京局、净距燃气管道和电气设备、相邻管道之间的净距注:当明装电线与燃气管道交叉净距小于10cm时,电线应加绝缘套管。
绝缘套管的两端应各伸出燃气管道10cm。
液化气钢瓶型号规格介绍液化气价格:(密度)*21元/m³(温州价格)=129元(桶)液化气重量:³=1KG(转为气态)液化气密度:Nm³液化气与天然气换算:15KG液化气=³天然气 1m³天然气=液化气管道燃气每小时流量:πr²(m)*流速*时间(s)*10³=每小时流量(m³)PE80管重量表管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。
吹扫要求球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于 100 mm或长度小于 100 m的钢质管道,可采用气体吹扫。
公称直径大于或等于100 mm的钢质管道,宜采用清管球进行清扫。
吹扫气体流速不宜小于 20 m/s。
吹扫口与地面的夹角应在30°~ 45°之间,吹扫口管段与被吹扫管段必须采取平缓过渡对焊,吹扫口直径应符合下表的规定。
吹扫口直径(mm)每次吹扫管道的长度不宜超过 500 m ;当管道长度超过 500 m时,宜分段吹扫。
当管道长度在 200 m 以上,且无其它管段或储气容器可利用时,应在适当部位安装吹扫阀,采取分段储气,轮换吹扫;当管道长度不足 200 m,可采用管道自身储气放散的方式吹扫,打压点与放散点应分别设在管道的两端。
当目测排气无烟尘时,应在排气口设置白布或涂白漆木靶板检验,5 min 内靶上无铁锈、尘土等其它杂物为合格。
管道吹扫应符合下列要求:①吹扫范围内的管道安装工程除补口、涂漆外,已按设计图纸全部完成。
燃气中压常用规范标准

中压管道常用规和标准手册燃气管道安全间距地下燃气管道与建筑物、构筑物或相邻管道间的水平净距(m)地下燃气管道与构筑物或相邻管道之间垂直间距(m)调压站(含调压柜)与其他建筑物、构筑物的水平京局、净距燃气管道和电气设备、相邻管道之间的净距注:当明装电线与燃气管道交叉净距小于10cm时,电线应加绝缘套管。
绝缘套管的两端应各伸出燃气管道10cm。
液化气钢瓶型号规格介绍液化气价格: 14.5KG/2.354(密度)*21元/m³(价格)=129元(桶)液化气重量:0.437m³=1KG(转为气态)液化气密度:2.354kg/Nm³液化气与天然气换算:15KG液化气=18.7m³天然气 1m³天然气=0.87KG液化气管道燃气每小时流量:πr²(m)*流速*时间(s)*10³=每小时流量(m³)PE80管重量表管道安装完毕后应依次进行管道吹扫、强度试验和严密性试验。
吹扫要求球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于 100 mm或长度小于 100 m的钢质管道,可采用气体吹扫。
公称直径大于或等于100 mm的钢质管道,宜采用清管球进行清扫。
吹扫气体流速不宜小于 20 m/s。
吹扫口与地面的夹角应在30°~ 45°之间,吹扫口管段与被吹扫管段必须采取平缓过渡对焊,吹扫口直径应符合下表的规定。
吹扫口直径(mm)每次吹扫管道的长度不宜超过 500 m ;当管道长度超过 500 m时,宜分段吹扫。
当管道长度在 200 m 以上,且无其它管段或储气容器可利用时,应在适当部位安装吹扫阀,采取分段储气,轮换吹扫;当管道长度不足 200 m,可采用管道自身储气放散的方式吹扫,打压点与放散点应分别设在管道的两端。
当目测排气无烟尘时,应在排气口设置白布或涂白漆木靶板检验,5 min 靶上无铁锈、尘土等其它杂物为合格。
燃气工程常用标准

地下部分(<1.6M P a)1.地下燃气管道与建筑物、构筑物或相邻管道之间的水平和垂直净距埋设在车行道下时,不得小于0.9m;埋设在非车行道(含人行道)下时,不得小于0.6m;埋设在庭院(指绿化地及载货汽车不能进入之地)内时,不得小于0.3m;埋设在水田下时,不得小于0.8m。
注:当采取行之有效的防护措施后,上述规定均可适当降低。
6.3.5 输送湿燃气的燃气管道,应埋设在土壤冰冻线以下。
燃气管道坡向凝水缸的坡度不宜小于0.003。
项目地下燃气管道低压中压次高压B A B A建筑物的基础0.7 1.0 1.5处墙面(出地面处) 4.5 6.5 给水管0.5 0.5 0.5 1.0 1.5 污水,雨水排水管 1.0 1.0 1.2 1.5 2.0电力,电缆(含电车电缆)直埋0.5 0.5 0.5 1.0 1.5 在导管内 1.0 1.0 1.0 1.0 1.5通信电缆直埋0.5 0.5 0.5 1.0 1.5 在导管内 1.0 1.0 1.0 1.5 1.5其他燃气管道DN≤300mm0.4 0.4 0.4 0.4 0.4DN>300mm 0.5 0.5 0.5 0.5 0.5热力管直埋 1.0 1.0 1.0 1.5 2.0 在管沟内(至外壁) 1.0 1.5 1.5 2.0 4.0电杆塔的基础≤35kv 1.0 1.0 1.0 1.0 1.0 >35kv 2.0 2.0 2.0 5.0 5.0通讯照明电杆(至电杆中心) 1.0 1.0 1.0 1.0 1.0 铁路路堤坡脚 5.0 5.0 5.0 5.0 5.0有轨电车钢轨 2.0 2.0 2.0 2.0 2.0 街树(至树中心)0.75 0.75 0.75 1.2 1.2 地下燃气管道与构筑物或相邻管道之间垂直净距项目地下燃气管道(当有套管时,以套管计)给水管、排水管或其它燃气管道0.15热力管的管沟底(或顶)0.15电缆直埋0.5在导管内0.15 铁路轨底 1.2 有轨电车轨底 1.02.套管内径应比燃气管道外径大100mm 以上3.管沟沟底宽度和工作坑尺寸,应根据现场实际情况和管道敷设方法确定,也可按下列要求:4.1单管沟底组装按表 2.3.3 确定。
城镇燃气中压套管封堵规范

城镇燃气中压套管封堵规范
1、管道穿越竖井内的隔断板时应加套管,套管与管道之间应有不小于5mm的间距。
燃气管道施工时,以避免将管体焊缝朝向墙面,焊缝不明显的管道应事先做好标记。
2、敷设在管道竖井内的铜管或不锈钢波纹管的安装,已在图件及其他管道施工完毕后进行,管道穿越竖井内的隔断板时应加套管,套管与管道之间应有不小于5mm的间距。
3、暗埋的燃气铜管或不锈钢波纹管不应与各种金属和电线相接触;当不可避让时,应用绝缘材料隔开。
燃气管道穿越楼板的孔洞宜从最高层向下钻孔,逐层以重锤垂直确定下层孔洞位置;因上层与下层墙壁壁厚不同而无法垂于一线时,宜作乙字弯使之靠墙避免用管件转向。
4、扩展资料:天然气管道安装的相关要求规定:燃气用户应当遵守安全用气规则,使用合格的燃气燃烧器具和气瓶,及时更换国家明令淘汰或者使用年限已届满的燃气燃烧器具、连接管等,并按照约定期限支付燃气费用。
5、在燃气设施保护范围内,有关单位从事敷设管道、打桩、顶进、挖掘、钻探等可能影响燃气设施安全活动的,应当与燃气经营者共同制定燃气设施保护方案,并采取相应的安全保护措施。
6、燃气经营者应当按照国家有关工程建设标准和安全生产管理的规定,设置燃气设施防腐、绝缘、防雷、降压、隔离等保护装置和安全警示标志,定期进行巡查、检测、维修和维护,确保燃气设施的安全运行。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
中压管道常用规范和标准手册燃气管道安全间距地下燃气管道与建筑物、构筑物或相邻管道间的水平净距(m)燃气管道和电气设备、相邻管道之间的净距液化气钢瓶型号规格介绍液化气价格:(密度)*21元/m³(温州价格)=129元(桶)液化气重量:³=1KG(转为气态)液化气密度:Nm³液化气与天然气换算:15KG液化气=³天然气1m³天然气=液化气管道燃气每小时流量:πr²(m)*流速*时间(s)*10³=每小时流量(m³)PE80管重量表吹扫要求球墨铸铁管道、聚乙烯管道、钢骨架聚乙烯复合管道和公称直径小于100 mm或长度小于100 m的钢质管道,可采用气体吹扫。
公称直径大于或等于100 mm的钢质管道,宜采用清管球进行清扫。
吹扫气体流速不宜小于20 m/s。
吹扫口与地面的夹角应在30°~45°之间,吹扫口管段与被吹扫管段必须采取平缓过渡对焊,吹扫口直径应符合下表的规定。
吹扫口直径(mm)每次吹扫管道的长度不宜超过500 m ;当管道长度超过500 m时,宜分段吹扫。
当管道长度在200 m 以上,且无其它管段或储气容器可利用时,应在适当部位安装吹扫阀,采取分段储气,轮换吹扫;当管道长度不足200 m,可采用管道自身储气放散的方式吹扫,打压点与放散点应分别设在管道的两端。
当目测排气无烟尘时,应在排气口设置白布或涂白漆木靶板检验,5 min 内靶上无铁锈、尘土等其它杂物为合格。
管道吹扫应符合下列要求:①吹扫范围内的管道安装工程除补口、涂漆外,已按设计图纸全部完成。
②管道安装检验合格后,应由施工单位负责组织吹扫工作,并应在吹扫前编制吹扫方案。
③应按主管、支管、庭院管的顺序进行吹扫,吹扫出的脏物不得进入已合格的管道。
④吹扫管段内的调压器、阀门、孔板、过滤网、燃气表等设备不应参与吹扫,待吹扫合格后再安装复位。
⑤吹扫口应设在开阔地段并加固,吹扫时应设安全区域,吹扫出口前严禁站人。
⑥吹扫压力不得大于管道的设计压力,且不应大于MPa 。
⑦吹扫介质宜采用压缩空气,严禁采用氧气和可燃性气体。
⑧吹扫合格设备复位后,不得再进行影响管内清洁的其它作业。
清管球清扫应符合下列要求:①管道直径必须是同一规格,不同管径的管道应断开分别进行清扫。
②对影响清管球通过的管件、设施,在清管前应采取必要措施。
③清管球清扫完成后,应按本规范第第5款条进行检验,如不合格可采用气体再清扫至合格。
强度试验要求强度试验前应具备下列条件:1试验用的压力计及温度记录仪应在校验有效期内。
2试验方案已经批准,有可靠的通讯系统和安全保障措施,已进行了技术交底。
3管道焊接检验、清扫合格。
4埋地管道回填土宜回填至管上方m 以上,并留出焊接口。
管道应分段进行压力试验,试验管道分段最大长度宜按下表执行。
管道试验用压力计及温度记录仪表均不应少于两块,并应分别安装在试验管道的两端。
试验用压力计的量程应为试验压力的~ 2 倍,其精度不得低于级。
强度试验压力和介质应符合下表的规定。
进行强度试验时,压力应逐步缓升,首先升至试验压力的50%,应进行初检,如无泄漏、异常,继续升压至试验压力,然后宜稳压1 h 后,观察压力计不应少于30 min ,无压力降为合格。
水压试验合格后,应及时将管道中的水放(抽)净,并按本规范第节的要求进行吹扫。
经分段试压合格的管段相互连接的焊缝,经射线照相检验合格后,可不再进行强度试验。
严密性试验要求严密性试验应在强度试验合格、管线全线回填后进行。
试验用的压力计应在校验有效期内,其量程应为试验压力的~2 倍,其精度等级、最小分格值及表盘直径应满足下表的要求。
试压用压力表选择要求严密性试验介质宜采用空气,试验压力应满足下列要求:1 设计压力小于5 kPa 时,试验压力应为 20 kPa 。
2 设计压力大于或等于5kPa 时,试验压力应为设计压力的倍,且不得小于 MPa 。
试压时的升压速度不宜过快。
对设计压力大于 MPa 的管道试压,压力缓慢上升至倍和倍试验压力时,应分别停止升压,稳压30min ,并检查系统有无异常情况,如无异常情况继续升压。
管内压力升至严密性试验压力后,待温度、压力稳定后开始记录。
严密性试验稳压的持续时间应为 24 h ,每小时纪录不应少于1次,当修正压力降小于133 Pa 为合格。
修正压力降应按下式确定:212211/273273)()(t t B H B H P +++-+=∆式中: P '∆ —— 修正压力降( Pa );H 1、H 2 —— 试验开始和结束时的压力计读数( Pa ); B 1、B 2 —— 试验开始和结束时的气压计读数( Pa ); t 1、t 2 —— 试验开始和结束时的管内介质温度( ℃ )。
所有未参加严密性试验的设备、仪表、管件,应在严密性试验合格后进行复位,然后按设计压力对系统升压,应采用发泡剂检查设备、仪表、管件及其与管道的连接处,不漏为合格。
工程竣工验收要求工程竣工验收应以批准的设计文件、国家现行的有关技术标准及验收规范、施工承包合同(协议)、工程施工许可文件和本规范为依据。
工程竣工验收的基本条件应符合下列要求:1完成工程设计和合同约定的各项内容。
2 施工单位在工程完工后对工程质量自检合格,并提出《工程竣工报告》。
3 工程资料齐全。
4 有施工单位签署的工程质量保修书。
5监理单位对施工单位的工程质量自检结果予以确认并提出《工程质量评估报告》。
6工程施工中,工程质量检验合格,检验记录完整。
竣工资料的收集、整理工作应与工程建设过程同步,工程完工后应及时作好整理和移交工作。
整体工程竣工资料宜包括下列内容:1工程依据文件:①工程项目建议书、申请报告及审批文件、批准的设计任务书、初步设计、技术设计文件、施工图和其它建设文件;②工程项目建设合同文件、招投标文件、设计变更通知单、工程量清单等;③建设工程规划许可证、施工许可证、质量监督注册文件、报建审核书、报建图、竣工测量验收合格证、工程质量评估报告。
2交工技术文件:①施工资质证书;②图纸会审记录、技术交底记录、工程变更单(图)、施工组织设计等;③开工报告、工程竣工报告、工程保修书等;④重大质量事故分析、处理报告;⑤材料、设备、仪表等的出厂的合格证明,材质书或检验报告;⑥施工记录:隐蔽工程记录、焊接记录、管道吹扫记录、强度和严密性试验记录、阀门试验记录、电气仪表工程的安装调试记录等;⑦竣工图纸:竣工图应反映隐蔽工程、实际安装定位、设计中未包含的项目、燃气管道与其它市政设施特殊处理的位置等。
3检验合格记录:①测量记录;②隐蔽工程验收记录;③沟槽及回填合格记录;④防腐绝缘合格记录;⑤焊接外观检查记录和无损探伤检查记录;⑥管道吹扫合格记录;⑦强度和严密性试验合格记录;⑧设备安装合格记录;⑨储配与调压各项工程的程序验收及整体验收合格记录;⑩电气、仪表安装测试合格记录;11在施工中受检的其它合格记录。
工程竣工验收应由建设单位主持,可按下列程序进行:1工程完工后,施工单位按本规范第的要求完成验收准备工作后,向监理部门提出验收申请。
2监理部门对施工单位提交的《工程竣工报告》、竣工资料及其它材料进行初审,合格后提出《工程质量评估报告》,并向建设单位提出验收申请。
3建设单位组织勘察、设计、监理、及施工单位对工程进行验收。
4验收合格后,各部门签署验收纪要。
建设单位及时将竣工资料、文件归档,然后办理工程移交手续。
5验收不合格应提出书面意见和整改内容,签发整改通知,限期完成。
整改完成后重新验收。
整改书面意见、整改内容和整改通知编入竣工资料文件中。
工程验收应符合下列要求:1审阅验收材料内容,应完整、准确、有效。
2按照设计、竣工图纸对工程进行现场检查。
竣工图应真实、准确,路面标志符合要求。
3 工程量符合合同的规定。
4 设施和设备的安装符合设计的要求,无明显的外观质量缺陷,操作可靠,保养完善。
5 对工程质量有争议、投诉和检验多次才合格的项目,应重点验收,必要时可开挖检验、复查。
试验与验收要求燃气管道穿(跨)越大中型河流、铁路、二级以上公路、高速公路时,应单独进行试压。
管道吹扫、强度试验及中高压管道严密性试验前应编制施工方案,制定安全措施,确保施工人员及附近民众与设施的安全。
试验时应设巡视人员,无关人员不得进入。
在试验的连续升压过程中和强度试验的稳压结束前,所有人员不得靠近试验区。
人员离试验管道的安全间距可按下表确定。
安全间距管道上的所有堵头必须加固牢靠,试验时堵头端严禁人员靠近。
吹扫和待试验管道应与无关系统采取隔离措施,与已运行的燃气系统之间必须加装盲板且有明显标志。
试验前应按设计图检查管道的所有阀门,试验段必须全部开启。
在对聚乙烯管道或钢骨架聚乙烯复合管道吹扫及试验时,进气口应采取油水分离及冷却等措施,确保管道进气口气体干燥,且其温度不得高于40 ℃;排气口应采取防静电措施。
试验时所发现的缺陷,必须待试验压力降至大气压后进行处理,处理合格后应重新试验。
管道、设备的装卸、运输和存放要求1.管材、设备装卸时,严禁抛摔、拖拽和剧烈撞击。
2.管材、设备运输、存放时的堆放高度、环境条件(湿度、温度、光照等)必须符合产品的要求,应避免曝晒和雨淋。
3.运输时应逐层堆放,捆扎、固定牢靠,避免相互碰撞。
4.运输、堆放处不应有可能损伤材料、设备的尖凸物,并应避免接触可能损伤管道、设备的油、酸、碱、盐等类物质。
5.聚乙烯管道、钢骨架聚乙烯复合管道和已做好防腐的管道,捆扎和吊装时应使用具有足够强度的具有保护管道防腐层免受损伤的绳索(带)。
6.管道、设备入库前必须查验产品质量合格文件或质量保证文件等,并妥善保管。
7.管道、设备宜存放在通风良好、防雨、防晒的库房或简易棚内。
8.应按产品储存要求分类储存,堆放整齐、稳固,便于管理。
9.管道、设备应平放在地面上,并应采用软质材料支撑,离地面的距离不应小于30 mm ,支撑物必须牢固,直管道等长物件应作连续支撑。
10.对易滚动的物件应做侧支撑,不得以墙、其它材料和设备做侧支撑体。
钢质管道及管件的防腐要求管道防腐层的预制、施工过程中所涉及到的有关工业卫生和环境保护,应符合国家现行标准《涂装作业安全规程涂装前处理工艺安全》GB 7692和《涂装作业安全规程涂装前处理工艺通风净化》GB 7693的规定。
管材防腐宜统一在防腐车间(场、站)进行。
管材及管件防腐前应逐根进行外观检查和测量,并应符合下列规定:1钢管弯曲度应小于钢管长度的% ,椭圆度应小于或等于钢管外径的% 。
2 焊缝表面应无裂纹、夹渣、重皮、表面气孔等缺陷。
3 管材表面局部凹凸应小于 2 mm 。
4 管材表面应无斑疤、重皮和严重锈蚀等缺陷。
防腐前应对防腐原材料进行检查,有下列情况之一者,不得使用:1 无出厂质量证明文件或检验证明;2 出厂质量证明书的数据不全或对数据有怀疑,且未经复验或复验后不合格;3 无说明书、生产日期和储存有效期。
