三菱 自动扶梯故障代码
三菱电梯LEHY-Ⅲ电梯故障代码大全
三菱电梯LEHY-Ⅲ电梯故障代码大全105:E1板门回路异常108:逆变器W相E2板综合故障109:逆变器V相E3板综合故障10A:逆变器U相E4板综合故障10E:过负荷运行10F:ELD过负荷111:E1板综合故障112:E1板故障刷新指令11F:手动过负荷128:散热器温度过高异常129:散热器温度检测回路断线12D:过负荷运行12E:过负荷运行131:DC-CT故障132:电流检测零点漂移故障138:散热器温度过高异常139:散热器温度检测回路断线13D:过负荷运行13E:过负荷运行13F:过负荷运行14B:温度过高警告202:主回路充电异常204:主回路过电压211:主回路欠压231:主回路充电中233:主回路充电异常检查235:主回路低电压32C:散热器温度过高异常32D:散热器温度检测回路断线331:整流侧W相E2板综合故障332:整流侧V相E2板综合故障333:整流侧W相E2板综合故障336:E1板锁相环故障33C:散热器温度过高异常33D:散热器温度检测回路断线34C:散热器温度过高警告411:E1板三相电源异常413:12V电源异常441:RAM备份开始511:#5 OFF异常512:#5强制OFF异常513:#LB OFF异常514:#LB强制OFF异常515:#BK1 ON异常516:#BK1 OFF异常517:#BK1强制OFF异常518:#BK2 ON异常519:#BK2 OFF异常51A:#BK2强制OFF异常51B:#5 ON异常51C:#LB ON异常531:#5 ON故障532:#5 OFF故障533:#5强制OFF故障534:#LB ON故障535:#LB OFF故障536:#LB强制OFF故障537:#BK1 ON故障538:#BK1 OFF故障539:#BK1强制OFF故障53A:#BK2 ON故障53B:#BK2 OFF故障53C:#BK2强制OFF故障53D:#RL ON故障53E:#RL OFF故障541:#5 ON故障542:#LB ON故障543:#BK1 ON故障544:#BK2 ON故障545:#RL ON故障546:#RL OFF故障611:60或60A故障612:#BK3 ON异常613:#BK3 OFF异常614:#BK3强制OFF异常631:HDRN ON故障632:HDRN OFF故障633:控制柜SSU ON故障634:控制柜SSD ON故障635:轿顶(前)SSU ON故障636:轿顶(前)SSD ON故障637:轿顶(后)SSD ON故障638:轿顶(后)SSD ON故障63A:#BK3 ON故障63B:#BK3 OFF故障63C:#BK3强制OFF故障711:驱动软件异常712:管理软件异常713:EST动作2次714:ELD动作时#89动作两次71F:29安全回路731:#89回路断开732:DR侧不能重启动733:E-STOP 1次734:E-STOP 2次735:管理不能再启动741:冲顶故障742:蹲底故障743:E-STOP 1次74D:安全回路复位指令74E:管理S/W74F:群管理S/W802:俄罗斯向厅门门锁故障803:俄罗斯向安全窗故障811:运行中开门812:开门运行(SLC)823:41DG OFF故障824:前门CLT OFF故障825:后门CLT OFF故障826:前门SDE OFF故障827:后门SDE OFF故障82E:门锁短接故障831:41DG ON异常832:前门OLT OFF故障833:后门OLT OFF故障834:俄罗斯向厅门故障835:俄罗斯向安全窗故障83E:门锁短接故障83F:#D41 ON故障841:层站DS开门检出(EN81) 842:前门CLT ON故障843:前门CLT OFF故障844:后门CLT ON故障845:后门CLT OFF故障846:前门FG ON故障847:前门FG OFF故障848:后门FG ON故障849:后门FG OFF故障84A:前门OLT ON故障84B:前门OLT OFF故障84C:后门OLT ON故障84D:后门OLT OFF故障84E:门锁短接故障84F:#D41 OFF故障851:41DG ON故障852:41DG OFF故障90B:UCMP动作914:前门RLU OFF故障915:前门RLD OFF故障916:后门RLU OFF故障917:后门RLD OFF故障91A:ETS WDT故障91D:UL/DL都动作91E:下行DL开关动作91F:上行UL开关动作931:前门DZU ON故障932:前门DZD ON故障933:前门RLU ON故障934:前门RLD ON故障935:后门DZU ON故障936:后门DZD ON故障937:后门RLU ON故障938:后门RLD ON故障939:UHS/DHS ON故障93A:终端开关故障93B:DZ检测电路ON/OFF故障93C:前门/后门平层、再平层信号时序异常93D:前门平层信号、后门平层信号逻辑异常93E:UL/DL/USR/DSR信号逻辑异常93F:UL和DL,或USR和DSR开关同时动作941:USR/DSR ON/OFF故障942:终端开关逻辑异常949:前门平层、再平层信号时序异常94A:后门平层、再平层信号时序异常94B:DZ检测电路ON/OFF故障94C:层数计数异常94D:前门平层信号逻辑异常94E:后门平层信号逻辑异常95B:#UMD ON故障A01:B1板断线故障A02:B1板电源故障A18:#BK1强迫OFFA19:#BK3强迫OFFA1A:#BK2强迫OFFA1B:UVW断线检测A1E:手动运行编码器计数异常A1F:自动运行编码器计数异常A21:电机温度异常A22:制动器异常A31:电机温度异常A31:制动器异常A39:W2板未接A3A:W2板异常A3B:JZER故障A3C:UVW断相检测A3D:磁极未学习A3E:PM Z相异常A3F:F相异常B01:过低速B02:过高速B03:逆行B04:曳引机堵转B05:编码器偏差B07:再平层异常B08:钢丝绳打滑B0D:SLC急停B0E:SLC过高速B0F:SLC失速B11:过低速B12:速度与图形偏差故障B13:减速时限B14:行程过头B18:手动过高速B21:再平层时限B23:减速时限(缓停止)B31:速度与图形比较16次B32:运行检测B33:选层器故障B34:TSD运行B35:曳引机堵转B37:再平层异常B38:FMS失败B42:选层器偏差警告B43:选层器偏差故障B44:磁极未学习B46:TLP行走检出C21:运行中秤异常C23:秤装置断线C31:运行中秤异常C32:停止中秤异常C33:秤装置断线C34:秤设定异常D01:SLC急停D02:SLC过高速D03:SLC失速D11:SLC开门运行D12:SLC TSD异常D13:DR D5指令D14:DR D89指令D1B:CC_WDT5次D1C:CC_WDT4次D31:DR WDT故障D3D:CC_WDT3次D41:DR WDT屏蔽定时器动作D43:DR D5指令D44:DR D89指令D4A:CC_WDT屏蔽定时器动作D4E:CC_WDT2次D4F:CC_WDT1次E32:驱动RAM故障E33:驱动系统设定故障E35:ACC代码设定故障E36:曳引机设定故障E37:速度设定故障E39:控制RAM故障E41:P1B验证失败E42:GCB验证失败E43:HS验证失败(至少有一个) E44:CS验证失败(至少有一个) E45:BC验证失败(至少有一个) E46:IC验证失败(至少有一个) F31:P1CL故障F34:SC故障F35:前门CS故障F36:前门DC故障F37:后门CS故障F38:后门DS故障F39:秤故障F3A:前门BC1故障F3B:后门BC1故障F41:P1ACL故障F44:SC故障F45:前门CS故障F46:前门DC故障F47:后门CS故障F48:后门DS故障F51:HS故障F52:前门IC故障F53:后门IC故障F54:前门BC1故障F55:前门BC2故障F56:前门BC3故障F57:前门BC4故障F58:后门BC1故障F59:后门BC2故障F5A:后门BC3故障F5B:后门BC4故障F5C:HIP板未接。
三菱电梯GPS-3故障代码详细说明
三菱电梯GPS-3故障代码详细说明ＭＯＮ１＝１ＭＯＮ０＝０：７ＳＥＧ１＝１：ＩＮＶ温度检测；＝２：Ｅ－ＳＴＯＰ次＝３：ＣＣ－ＷＤＴ三次＝４：ＳＬＣＷＤＴ三次＝５：电机过电流＝６：制动器电阻过载＝７：接触器故障＝８：终端减速开关故障＝９：平层开关故障＝Ａ：称量装置故障＝Ｂ：Ｅ１板故障＝Ｃ：ＵＨＳ／ＤＨＳ开关故障＝Ｄ：ＤＺ检测回路故障＝Ｅ＼Ｆ：无ＭＯＮ０＝１：７ＳＥＧ１＝１：远程复位检测；＝２：选层器错误１６次＝３：串行故障＝４：电容器容量不足＝５：手动运行按钮故障＝６：速度图形跳转５次＝７：＃ＬＢ接触器动作失败５次＝８：＃５接触器动作失败５次＝９：＃ＢＫ１接触器动作失败５次＝Ａ：＃ＢＫ２接触器动作失败５次＝Ｂ：ＬＶＬＴ５次＝Ｃ：Ｅ１板故障＝Ｄ：风扇故障＝Ｅ＼Ｆ：风扇或Ｅ１板故障ＭＯＮ０＝2：７ＳＥＧ１＝１：#5 ＯＮ故障；＝２：Ｅ－ＳＴＯＰ两次＝３：系统故障＝４：再复位请求＝５：ＰＣＢ基极驱动故障＝６：ＤＣ－ＣＴ故障＝７：无＝８：浸水感应器故障＝９：反浸水动作结束＝Ａ：＃ＰＷＤ开关指令持续三分钟＝Ｂ：扶手开关保持＝Ｃ：制动器拖动运行结束＝Ｄ：制动器再动作故障＝Ｅ：无＝Ｆ：选层器故障运行１６次ＭＯＮ０＝３：７ＳＥＧ１＝１：ＭＥＬＤ过载；＝２：异常低速＝３：异常高速＝４：反转定时＝５：反向运行＝６：反转定时器（ＣＷＴ）＝７：反转定时器（ＣＷＴＢＳ标准）＝８：逆变器过电压＝９：逆变器欠电压＝Ａ：ＣＣ－ＷＤＴ四次＝Ｂ：ＳＬＣ－ＷＤＴ４次＝Ｃ：逆变器过电流＝Ｄ：ＳＬＣＥ－ＳＴＯＰ＝Ｅ：编码器故障（自动）＝Ｆ：编码器故障（手动）ＭＯＮ０＝４：７ＳＥＧ１＝１：两次Ｅ－ＳＴＯＰ；＝２：ＩＮＶ欠电压＝３：Ｅ－ＳＴＯＰＦ／Ｆ复位＝４：＃ＬＢ线圈故障＝５：＃５线圈故障＝６：＃ＢＫ１线圈故障＝７：＃ＢＫ２线圈故障＝８：上电＝９：无＝Ａ：无＝Ｂ：逆变器充电失败＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝５：７ＳＥＧ１＝１：电气安全回路＝２：＃２９锁存＝３：断电＝４：ＩＮＶ欠电压＝５：１２Ｖ电源故障＝６：控制屏打开＝７：手动过载运行＝８：驱动Ｓ／ＷＥ－ＳＴＯＰ＝９：管理Ｓ／ＷＥ－ＳＴＯＰ＝Ａ：无＝Ｂ：异常制动器滑动距离＝Ｃ＼Ｄ＼Ｅ＼Ｆ：无ＭＯＮ０＝6：７ＳＥＧ１＝１：逆变器欠压；＝２：ＰＣＢ基极驱动故障＝３：ＩＮＶ保护回路动作＝４：＃２９锁存＝５：１２Ｖ电源故障＝６：温度开关超７５度＝７：温度开关超９０度＝８。

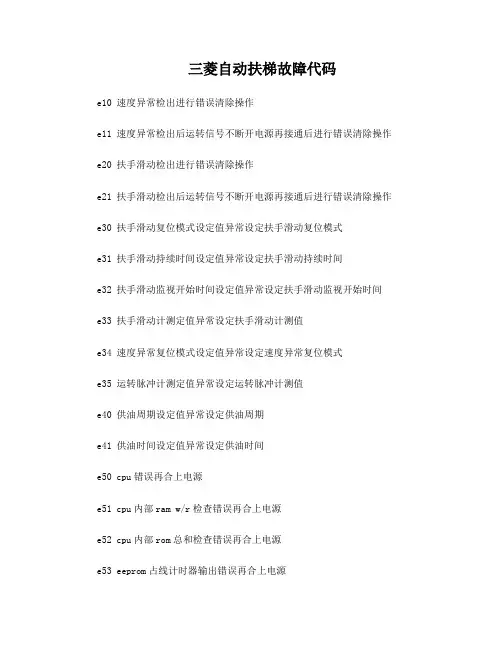

三菱自动扶梯故障代码
三菱自动扶梯故障代码
e10 速度异常检出进行错误清除操作
e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作
e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式
e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间
e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值
e34 速度异常复位模式设定值异常设定速度异常复位模式
e35 运转脉冲计测定值异常设定运转脉冲计测值
e40 供油周期设定值异常设定供油周期
e41 供油时间设定值异常设定供油时间
e50 cpu错误再合上电源
e51 cpu内部ram w/r检查错误再合上电源
e52 cpu内部rom总和检查错误再合上电源
e53 eeprom占线计时器输出错误再合上电源
e54 eeprom写入许可错误再合上电源
e55 eeprom写入禁止错误再合上电源
e56 eeprom写入错误再合上电源
e58 运转信号接通故障错误断开运转信号,再合上电源进行错误清除操作
e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源.。
三菱-菱云系列电梯的故障代码
三菱-菱云系列电梯的故障代码表.安装技术资料`故障代码表(F板为例)：02：运行中门锁脱开（急停）03：错位（超过45CM），撞到上限位开关时修正，即层楼置为最高层04：错位（超过45CM），撞到下限位开关时修正，即层楼置为最底层05：电梯到站无法开门06：关门关不上，蜂鸣器响08：通讯中断09：变频器出错，急停，变频器故障对应变频器故障代码表处理10：错位（超过45CM），撞到上终端减速开关时修正11：错位（超过45CM），撞到下终端减速开关时修正12：错位（超过45CM），撞到上终端减速开关时修正13：错位（超过45CM），撞到下终端减速开关时修正15：变频器未输出运行信号到SM-01的JP2.10(X19)16：变频器运行信号在上抱闸前无17：参数错误18：写层时层楼不符20：平层开关动作不正确22：电梯反向溜车23：电梯超速急停24：电梯失速急停31：电梯溜车急停32：安全回路断开急停33：电机电源接触器保护，停止启动34：抱闸接触器保护，停止启动35：抱闸接触器保护，停止启动36：电机电源接触器保护，停止启动37：轿门锁继电器保护，停止启动接触器损坏，不能正常吸合38：抱闸开关故障39：安全回路的触点保护44：门区开关动作不正确45：开门再平层继电器触点保护49：在开门到位的状态下厅门锁与轿门锁不一致50：厅门锁与厅门锁继电器检测不一致51：门连续受阻超过3次52：开门再平层超过10秒仍不平53：控制调速器进线接触器信号与调速器进线接触器触点检测不一致提问人的追问2009-06-24 15:26要P1板的，应该还有好多没发出来吧，3FF代码是编码器故障，就是这个字母的代码没有呢？001 正常运行停止 042 下端站 KSE 偏低 083 无 24 电源 619 速度参考值警告002 MC (微处理机)异常 043 下端站 KSE 偏高 084 DMS 损坏 620 电机控制超时003 停止时无 KSE 044 KSE 的距离较高 085 LM 通讯中断 621 UART 接受失败004 非法移动 045 无顶层 086 RUET 故障 622 消息源故障005 停止时 SH 吸合 046 顶层错误 087 RTSC 故障 623 消息长度错误006 停止时 SB 吸合 047 再平层错误 088 编码器故障 624 接受状态错误007 SH 故障 048 ? 089 运行时间过长 625 发送状态错误008 SB 故障 049 OTP/ 层楼错误 090 停止反转故障 626 EPROM 检验失败009 KB 故障 050 软件错误 091 SMBP 故障 627 RAM 故障010 FC 故障 051 零参数 092 IVXVF--HW 故障 628 电池故障011 FC 阻断 052 CTP 溢出 093 ACCESS 按钮开关 629 RAM 校验失败012 方向错误 053 通讯中断 094 门触点 630 看门狗故障013 超速 054 PTC 校验数据 095 ESTL 超速 631 传送错误014 速度过低 055 PVF 通讯中断 096 ESTL 转接错误 632 安全回路开015 无向下目标 056 轿厢不停 097 ESTL 设备错误 633 HW 编码警告016 无向上目标 057 PVF 不停 098 通讯总线错误 634 矢量异常017 KSE 过速 058 SH 不停 099 RSX 故障 635 接触器超时018 无下端站 KSE 059 单次复位 100 RFE 故障 636 驱动板电源故障019 无上端站 KSE 060 双次复位 101 RTRT 故障 637 制动电阻过热020 位置丢失 061 RSE1 故障 102 RKUET 故障021 更高优先坏 062 RSE2 故障022 标志码清除 063 RSE3 故障回答人的补充2009-06-24 15:49错误代码表错误代码错误内容解除方法e10 速度异常检出进行错误清除操作e11 速度异常检出后运转信号不断开电源再接通后进行错误清除操作e20 扶手滑动检出进行错误清除操作e21 扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作e30 扶手滑动复位模式设定值异常设定扶手滑动复位模式e31 扶手滑动持续时间设定值异常设定扶手滑动持续时间e32 扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间e33 扶手滑动计测定值异常设定扶手滑动计测值e34 速度异常复位模式设定值异常设定速度异常复位模式e35 运转脉冲计测定值异常设定运转脉冲计测值e40 供油周期设定值异常设定供油周期e41 供油时间设定值异常设定供油时间e50 cpu错误再合上电源e51 cpu内部ram w/r检查错误再合上电源e52 cpu内部rom总和检查错误再合上电源e53 eeprom占线计时器输出错误再合上电源e54 eeprom写入许可错误再合上电源e55 eeprom写入禁止错误再合上电源e56 eeprom写入错误再合上电源e58 运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作e59 运转信号断开故障错误再合上电源后进行错误清除操作监视器出错,再合上电源.。
三菱电梯故障代码表
三菱ELENESS电梯故障代码表三菱ELENESS电梯故障查询表三菱ELENESS电梯在顶楼外召电子板上有两个开关 MON和MON0只要旋转这两个开关到不同位置，通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了。
MON转到0的位置，再将MON开关旋转到0位置，显示结果如下：显示结果--- E0 没有故障---- E1 速度异常过低时检出《 SW-TGB》L---- E2 速度过大是检出《 SW-TGB》H---- E3 逆转是检出《 SW-TGB》R---- E4AST 异常时检出《 SW-AS》T---- E5 逆变器过电流时检出《 SS-LOCF》O---- E6 整流器过电流检出《 SS-COV》H---- E7 整流器电压不足时检出《 SS-LVLT》---- E8LB 线圈故障断电时检出《 SW-CFL》B---- E95 线圈故障断电时检出《 SW-CF》U——EA 迫力接点ON/OFF故障时检出《SW-CFB》---- EB 轿箱直接信号传输异常《 ST-STSCE》---- EC 厅外和指令直接信号传输异常《 ST-STSHE》---- ED 系统异常《 ST-SYER》---- EE 驱动在不能启动《 SD-DNR》S---- EF 控制在不能启动《 SW-NR》S0。
将MON不变，把MON旋转至U 1位置。
显示轿箱与平衡驼的位置，平衡是为0-0之间，显示1等于256MM那么显示2等于512MM将MON不变，把MON旋转至V 2位置。
数据输入《安装时间用，和SW1同时使用》将MON不变，把MON旋转到3位置。
《显示楼层》将MON不变，把MON旋转到4位置。
《显示楼层》将MON不变，把MON旋转至V 5位置。
《称重数据输入，保养时使用》将MON不变，把MON旋转至U 6位置。
手动优先模式将MON不变，把MON旋转到7位置。
《显示楼层》将MON不变，把MON旋转到8位置。
S-3-0438[1]EX-BPG扶梯故障码说明
![S-3-0438[1]EX-BPG扶梯故障码说明](https://img.taocdn.com/s3/m/723c7a91bdeb19e8b8f67c1cfad6195f302be853.png)
S-3-0438EX-BPG 扶梯故障码说明共3 页第 1页 版本号 001安全装置编码表安全装置动作时，故障代码与下杠交替显示，代码定义如下表：码盂 义镆 ０ ９４Ａ秃睢 １ ＤＣＳＢ秃睢 ２ ＭＧＳ秃睢 ３ ＯＳＧ１秃睢 １０ ＴＩＴＬ（ＴＬ．ＴＩＳ） 秃睢 １１ ＴＩＴＲ（ＴＲ．ＴＩＳ） 秃睢 １２ ＳＧＴＬ（ＴＬ．ＳＧＳ） 秃睢 １３ ＳＧＴＲ（ＴＲ．ＳＧＳ） 秃睢 １４ ＳＲＴＬ（ＴＬ．ＳＲＳ） 秃睢 １５ ＳＲＴＲ（ＴＲ．ＳＲＳ） 秃睢 １６ ＳＴＴＬ（ＴＬ．ＳＴＳ） 秃睢 １７ ＳＴＴＲ（ＴＲ．ＳＴＳ） 秃睢 １Ａ ＣＭＴＬ（ＴＬ．ＣＭＳ） 秃睢 １Ｂ ＣＭＴＲ（ＴＲ．ＣＭＳ） 秃睢 １Ｃ ＥＳＰＴ（呔Ｅ．ＳＴＯＰ） 秃睢 ２０ ＳＧＭＬ（ＭＬ．ＳＧＳ） 秃睢 ２１ ＳＧＭＲ（ＭＲ．ＳＧＳ） 秃睢 ２２ ＴＩＢＬ（ＢＬ．ＴＩＳ） 秃睢 ２３ ＴＩＢＲ（ＢＲ．ＴＩＳ） 秃睢 ２４ ＨＲＳＬ（Ｌ．ＨＲＳ）） 秃睢 ２５ ＨＲＳＲ（Ｒ．ＨＲＳ） 秃睢 ２６ ＳＧＢＬ（ＢＬ．ＳＧＳ） 秃睢 ２７ ＳＧＢＲ（ＢＲ．ＳＧＳ） 秃睢 ２８ ＳＲＢＬ（ＢＬ．ＳＲＳ） 秃睢 ２９ ＳＲＢＲ（ＢＲ．ＳＲＳ） 秃睢 ２Ａ ＣＴＢＬ（ＢＬ．ＣＴＳ） 秃睢 ２Ｂ ＣＴＢＲ（ＢＲ．ＣＴＳ） 秃睢 ２Ｃ ＣＭＢＬ（ＢＬ．ＣＭＳ） 秃睢 ２Ｄ ＣＭＢＲ（ＢＲ．ＣＭＳ） 秃睢 ２Ｅ ＴＣＳＬ（Ｌ．ＴＣＳ） 秃睢 ３０ ＴＣＳＲ（Ｒ．ＴＣＳ） 秃睢 ３１ ＥＳＰＢ（Ｅ．ＳＴＯＰ） 秃睢 ３２ ＣＵＴ（维养狍芰ＳＴＯＰ） 秃睢 S-3-0438EX-BPG扶梯故障码说明共3页第2页版本号001合理性故障表合理性故障发生时，故障代码与上杠交替显示，代码定义如下表：盂 内榛码11,12Ctt.ON故障13 MGS动砺14 15B ON16ABS动砺1711£12 OFF18 15B OFF19 10X OFF24£30kw马达带：＃10X时）：＃10X时）1A 10X ON24£30kw马达带1B 15E ON1C 15EX ON1D 15E OFF1E 15EX OFF1F 变频酗秃睢醣彳呷（醣彳130£20 异砺（）21 DCSA动驱动链断链罡彳呷22 异24 10V ON25 10VX ON2610V OFF2710VX OFF罡彳呷（彳20£28 异29 22 ON2A 22 OFF髯汜呷30 SCL异32 软遂WDT动砺33 R.E荭猗旃彳峪呷（瘰）39 带动异荭猗旃彳峪呷（橛）3A 带动异（呔莼耆）砺B MIS动3C MIS动（莼耆）砺荸憝砺3D 开关动40 TIS继电迎重槟酗ON赢旯（P48£确41 终电迎重槟酗钴ON42 MGS继电S-3-0438EX-BPG扶梯故障码说明共3页第3页版本号001 （续上表）43 MGS继电迎重槟酗钴OFF找士嗫秃睢44 风呔莼耆蚊装 ON50 电51 下部位光电装置ＯＮ故障 ８０ ＲＯＭ和数错误 ９１ 起动开关ＯＮ故障 Ｃ２ 安全装置缓冲器故障 Ｃ５ 安全装置动作 Ｃ６ ＴＩＳ短路用继电器ＯＦＦ故障 上表中，“#”前缀的为接触器代号。
扶梯故障代码表修订版.
在扶梯出现故障时，要调用故障记录，应先进入M-1-2-2，进入后用‘蓝键’+‘5’清除故障记录，按ECB板上的清除键（红色）之后拉闸，之后合闸再进入M-1-2-2，所显示的故障就为当前故障。
1：0100。
IESU。
上平台缺少梯级或踏板：在上平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查上平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
2：0101。
IESD。
下平台缺少梯级或踏板：在下平台位置检测到缺少梯级或踏板，此时扶梯无法运行。
请检查下平台梯级和踏板的感应器（开关），或检查ST板的拨码是否正确。
3：0102。
UAC。
上平台楼层板：在上平台楼层板开关未接通，或上平台楼层板未盖好。
一般楼层板开关只有在510PSE等大型扶梯上才有。
且此开关一般串在上平台急停。
如此开关不通电梯无法运行。
4：0103。
MAC。
下平台楼层板：在下平台楼层板开关未接通，或下平台楼层板未盖好。
其余同上。
5：0104。
FFcode unkn。
安全链监控器的RSFF的故障及接线错误。
此板在上机仓电源柜内。
一般在安装阶段会出现接线错误，在维修阶段RSFF 板损坏，多是因为输入电压（+30V）错误或地线压接不牢。
再有就是因为串行通讯线松动或虚接，在ECB板未能得到输入信号。
6：0105。
BLW2。
刹车垫磨损装置（S32）静态时检测。
S32开关在图纸的20-C4，通过ST1通讯板的P3-5到P3-6与ECB进行通讯。
此开关主要作用是保证抱闸刹车片的厚度，以保证抱闸能够有足够的抱紧度。
（在一般的扶梯上没有此开关）7：0106。
TMOT。
电梯过热保护，冷却后检查接线。
此故障多表现为电梯运行一段时间后出现停梯，现场电机热度高，待等一段时间后可继续运行。
此时应检查电机接线是否松动，大线压接是否牢固。
8：0108。
BLS（lift）。
启动后抱闸不能提升（S33）此时控制柜内继电器吸合正常，但电梯无法运行。
请检查抱闸线圈是否良好，电压是否正常。
三菱电梯故障代码表
三菱ELENESSA电梯故障代码表三菱ELENESSA电梯故障查询表三菱ELENESSA电梯在顶楼外召电子板上有两个开关MON1和MON0,只要旋转这两个开关到不同位置,通过显示出来的字母，在对照相应的中文说明，就可以弄清楚电梯的故障部位和发生故障的时间和次数了.MON1转到0的位置,再将MON0开关旋转到0位置,显示结果如下：显示结果——--E0没有故障-————-E1速度异常过低时检出《SW-TGBL》—-—-—-E2速度过大是检出《SW—TGBH》—-————E3逆转是检出《SW—TGBR》—--—-—E4AST异常时检出《SW-AST》——————E5逆变器过电流时检出《SS—LOCFO》———--—E6整流器过电流检出《SS—COVH》-——-——E7整流器电压不足时检出《SS-LVLT》———-——E8LB线圈故障断电时检出《SW-CFLB》-—————E95线圈故障断电时检出《SW—CFU》-—————EA迫力接点ON/OFF故障时检出《SW—CFBK》-——-—-EB轿箱直接信号传输异常《ST—STSCE》——————EC厅外和指令直接信号传输异常《ST—STSHE》——————ED系统异常《ST—SYER》-—————EE驱动在不能启动《SD-DNRS》——————EF控制在不能启动《SW—NRS》0.将MON1不变，把MON0旋转到1位置.显示轿箱与平衡驼的位置,平衡是为0—0之间，显示1等于256MM，那么显示2等于512MM。
将MON1不变,把MON0旋转到2位置。
数据输入《安装时间用，和SW1同时使用》将MON1不变,把MON0旋转到3位置。
《显示楼层》将MON1不变,把MON0旋转到4位置.《显示楼层》将MON1不变,把MON0旋转到5位置。
《称重数据输入，保养时使用》将MON1不变,把MON0旋转到6位置.手动优先模式将MON1不变，把MON0旋转到7位置。
《显示楼层》将MON1不变，把MON0旋转到8位置。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
错误代码表
错误代码错误内容解除方法E10速度异常检出进行错误清除操作
E11速度异常检出后运转信号不断开电源再接通后进行错误清除操作E20扶手滑动检出进行错误清除操作
E21扶手滑动检出后运转信号不断开电源再接通后进行错误清除操作E30扶手滑动复位模式设定值异常设定扶手滑动复位模式
E31扶手滑动持续时间设定值异常设定扶手滑动持续时间
E32扶手滑动监视开始时间设定值异常设定扶手滑动监视开始时间E33扶手滑动计测定值异常设定扶手滑动计测值
E34速度异常复位模式设定值异常设定速度异常复位模式
E35运转脉冲计测定值异常设定运转脉冲计测值
E40供油周期设定值异常设定供油周期
E41供油时间设定值异常设定供油时间
E50CPU错误再合上电源
E51CPU内部RAM W/R检查错误再合上电源
E52CPU内部ROM总和检查错误再合上电源
E53EEPROM占线计时器输出错误再合上电源
E54EEPROM写入许可错误再合上电源
E55EEPROM写入禁止错误再合上电源
E56EEPROM写入错误再合上电源
E58运转信号接通故障错误断开运转信号，再合上电源进行错误清除操作E59运转信号断开故障错误再合上电源后进行错误清除操作
监视器出错再合上电源•三菱自动扶梯故障代码。
