动力电池充放电效率测试方法及特性
动力电池燃料电池相关技术指标测试方法
动力电池燃料电池相关技术指标测试方法动力电池和燃料电池是新能源汽车的重要组成部分，其性能与可靠性直接关系到车辆的续航里程和安全性。
在产品研发、生产过程中，对电池的性能进行准确可靠的测试，是确保电池质量的关键。
一、动力电池的相关技术指标测试方法1.续航里程：续航里程是衡量电池运行能力的一个重要指标。
测试方法可以通过在实际道路条件下驱动电池汽车，以消耗电池能量至电池达到安全极限为止，记录行驶里程并计算。
同时，还可以通过在实验室条件下模拟不同工况，使用标准化的测试方法，例如美国EPA的电动汽车续航工况测试，来评估电池的续航能力。
2.容量：容量是电池储存能量的能力，通常以容量的百分比来表示。
测试方法可以使用恒定电流法，将电池放电至电压达到设定值，同时记录放电的时间来计算电池的容量。
3.充放电效率：充放电效率是电池充放电能量之比，也是电池维持有效能量的能力。
测试方法可以使用交流充放电法，通过测量电池在充放电过程中的电流和电压变化，计算电池的充放电效率。
4.快速充电能力：快速充电能力是指电池在较短时间内能够充满电的能力。
测试方法可以使用直流充电法，用一定的电流进行充电，记录充电时间，并计算电池的快速充电能力。
5.循环寿命：循环寿命是电池经过多次充放电循环后，其性能衰减或失效的次数和循环次数。
测试方法可以使用标准化的循环测试，例如国际电动车技术发展论坛的动力电池循环测试规程，通过反复进行充放电循环来评估电池的循环寿命。
二、燃料电池的相关技术指标测试方法1.效率：燃料电池的效率是指燃料转化为电能的比例。
测试方法可以使用恒定负载法，将燃料电池连接到负载电阻上，测量电流和电压来计算燃料电池的效率。
2.压降：压降是指燃料电池端电压在单位负载电流下的降低量。
测试方法可以使用恒定电流法，通过将燃料电池连接到负载电阻上，测量电流和电压变化来计算燃料电池的压降。
3.气体纯度：气体纯度是指进入燃料电池的燃料和氧气的纯度。
测试方法可以使用气体分析仪，通过测量燃料和氧气中杂质的浓度来评估气体纯度。
锂电池充放电循环测试
通常电池会标明如下参数
标称容量:60AH 单体放电截止电压:2.8V 单体充电截止电压:3.7V 标准充放电电流:0.5—1C
开路电压特性
不同温度下的电压特性
不同倍率工作电流下的电压特性
充电方式 1 恒流充电 2 恒压充电 3 恒流恒压充电
锂电池的电压特性
锂电池电压与寿命的关系
1 对于正常设备，在开启交流电之前需 要检查电池的连接是否可靠，是否存在 短路现象，确认后方可开启交流电源， 同时打开负载 2 电池在充放电时禁止关闭交流电源， 必须要先停止循环，然后在关闭交流电 源。若是不小心直接关闭了交流电源， 需立即关闭设备下部的直流断路器(逆时 针旋转设备下部的白色开关)。
放电效率
放电效率---指在一定的放电条件下放电 至终点电压所放出的实际电量与额定容 量之比 主要受放电倍率，环境温度，内阻等因 素影响，一般情况下，放电倍率越高， 则放电效率越低。温度越低，放电效率 越低。
充放电过程简介
锂离子电池的电压特性
动力锂离子电池的电压特性是电池荷电 状态soc估计的关键数据，是电池能 量管理的一个依据，更是整车动力系统 参数匹配的基础。 State of charge(soc)---荷电状态 指的是：电池的实际容量与额定容量的 百分比
电压与容量关系
设备简介
图1-1 电池循环充放电系统
监控器主界面菜单区Fra bibliotek主 窗 区
确认显示界面
参数显示界面
信息查询界面
告警与切换界面
设置界面
参数设置界面
测试设置项目
1、电池单节欠压 2、电池端欠压 3、放电容量达到停止容量 4、放电时间达到设定值 5、充电截止电压

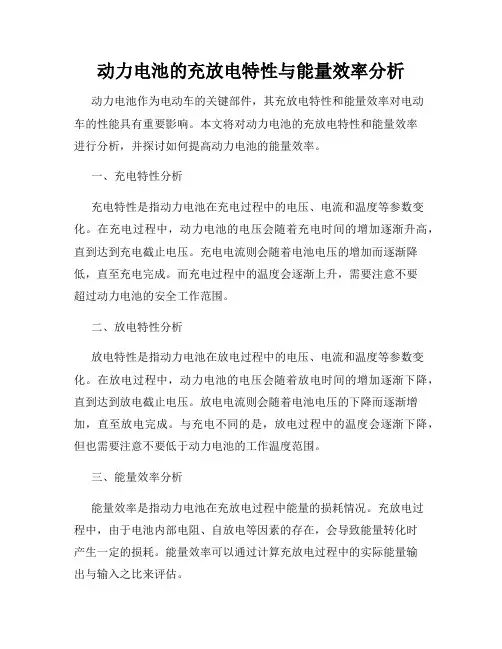

动力电池的充放电特性与能量效率分析
动力电池的充放电特性与能量效率分析动力电池作为电动车的关键部件，其充放电特性和能量效率对电动车的性能具有重要影响。
本文将对动力电池的充放电特性和能量效率进行分析，并探讨如何提高动力电池的能量效率。
一、充电特性分析充电特性是指动力电池在充电过程中的电压、电流和温度等参数变化。
在充电过程中，动力电池的电压会随着充电时间的增加逐渐升高，直到达到充电截止电压。
充电电流则会随着电池电压的增加而逐渐降低，直至充电完成。
而充电过程中的温度会逐渐上升，需要注意不要超过动力电池的安全工作范围。
二、放电特性分析放电特性是指动力电池在放电过程中的电压、电流和温度等参数变化。
在放电过程中，动力电池的电压会随着放电时间的增加逐渐下降，直到达到放电截止电压。
放电电流则会随着电池电压的下降而逐渐增加，直至放电完成。
与充电不同的是，放电过程中的温度会逐渐下降，但也需要注意不要低于动力电池的工作温度范围。
三、能量效率分析能量效率是指动力电池在充放电过程中能量的损耗情况。
充放电过程中，由于电池内部电阻、自放电等因素的存在，会导致能量转化时产生一定的损耗。
能量效率可以通过计算充放电过程中的实际能量输出与输入之比来评估。
提高动力电池的能量效率有以下几个方面的方法：1. 选择合适的充电方式：不同的充电方式对电池的充电效果和效率有影响，根据电池的特性选择合适的充电方式，如恒流充电、恒压充电等。
2. 控制充放电速率：过高的充放电速率会导致电池内部产生大量热量，从而增加能量损耗。
合理控制充放电速率，避免过快或过慢对电池的影响。
3. 温度管理：电池在较高温度下放电时，会导致能量效率降低。
合理设计散热系统，控制电池的工作温度，可以提高能量效率。
4. 使用高效率的充电设备：选择高效率的充电设备可以减少充电过程中的能量损耗。
总结：动力电池的充放电特性和能量效率对电动车的性能至关重要。
了解和分析动力电池的充放电特性，探讨提高能量效率的方法，对于电动车的发展具有重要意义。

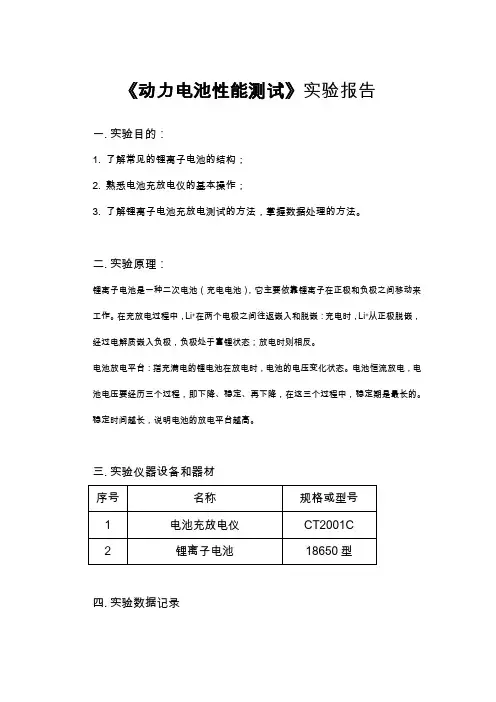

实验报告(动力电池性能测试)
《动力电池性能测试》实验报告一.实验目的：1. 了解常见的锂离子电池的结构；2. 熟悉电池充放电仪的基本操作；3. 了解锂离子电池充放电测试的方法，掌握数据处理的方法。
二.实验原理：锂离子电池是一种二次电池（充电电池），它主要依靠锂离子在正极和负极之间移动来工作。
在充放电过程中，Li+在两个电极之间往返嵌入和脱嵌：充电时，Li+从正极脱嵌，经过电解质嵌入负极，负极处于富锂状态；放电时则相反。
电池放电平台：指充满电的锂电池在放电时，电池的电压变化状态。
电池恒流放电，电池电压要经历三个过程，即下降、稳定、再下降，在这三个过程中，稳定期是最长的。
稳定时间越长，说明电池的放电平台越高。
三.实验仪器设备和器材四.实验数据记录五.实验数据分析1．写出采集数据的大致操作过程将锂离子电池固定在电池充放电仪上，打开蓝电电池测试系统，设置电池充放电的各项参数：1.将锂电池在充放电仪上静置一小时；2.根据下列要求设置充放电电流及电压，并打开通道；3.取下锂离子电池，读取数据。
2．根据采集的数据作图（电脑作图后打印粘贴）图1：循环1-4容量-电压关系图图2：循环5-7容量-电压关系图图3：表格数据循环1-15放电容量&效率关系图（实际为循环5-19）六. 实验思考与讨论1.由图1可知，循环1-4充电电流均保持300mA，达到4.2V时保持恒压充电。
循环1-4充电曲线趋势重合，容量有轻微下降，推测有两种可能性：①电解液分解、自放电、电极不稳定造成的容量轻微衰减（可根据实验原理排除过充）；②实验本身误差。
放电时，循环1-4分别以300mA, 600mA，1500mA，3000Ma恒流放电，可以看到，随着电流密度增大，放电容量明显降低，且容量随电压降减小的更快。
这是因为电流密度大则电极反应速度快，电化学极化和浓差极化就越严重，阻碍了反应的深度，使活性物质不能充分被利用。
2.由图2可知，循环5-7各条件不变，充放电电流均保持300mA，以研究相同倍率下锂离子电池的循环充放电特性。

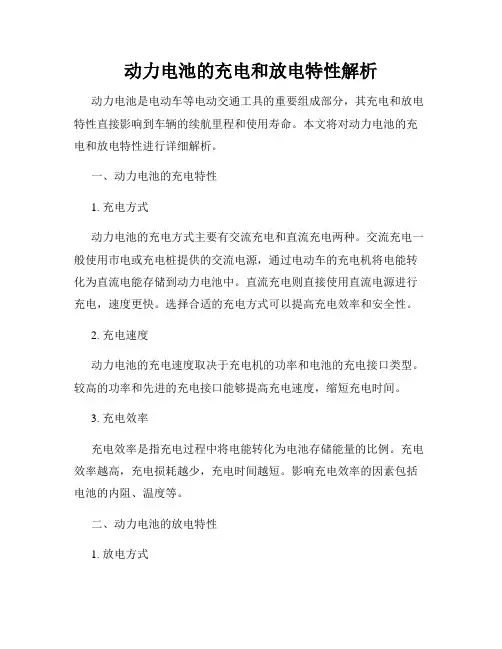

动力电池的充电和放电特性解析
动力电池的充电和放电特性解析动力电池是电动车等电动交通工具的重要组成部分，其充电和放电特性直接影响到车辆的续航里程和使用寿命。
本文将对动力电池的充电和放电特性进行详细解析。
一、动力电池的充电特性1. 充电方式动力电池的充电方式主要有交流充电和直流充电两种。
交流充电一般使用市电或充电桩提供的交流电源，通过电动车的充电机将电能转化为直流电能存储到动力电池中。
直流充电则直接使用直流电源进行充电，速度更快。
选择合适的充电方式可以提高充电效率和安全性。
2. 充电速度动力电池的充电速度取决于充电机的功率和电池的充电接口类型。
较高的功率和先进的充电接口能够提高充电速度，缩短充电时间。
3. 充电效率充电效率是指充电过程中将电能转化为电池存储能量的比例。
充电效率越高，充电损耗越少，充电时间越短。
影响充电效率的因素包括电池的内阻、温度等。
二、动力电池的放电特性1. 放电方式动力电池的放电方式主要有直流放电和交流放电两种。
直流放电是指电池通过电动机将储存的电能直接转化为机械能，驱动车辆行驶。
交流放电是将电池的直流电能通过逆变器转化为交流电能，用于供应车载电器等。
2. 放电深度放电深度是指电池从满电状态到放电完全耗尽的相对容量比例。
放电深度越高，表示电池释放的能量越多，续航里程也相应增加。
但是过深的放电会影响电池的使用寿命。
3. 放电效率放电效率是指电池在放电过程中将储存的能量转化为有用能量的比例。
放电效率越高，表示电池的能量损耗越少，车辆的续航里程也相应增加。
三、动力电池的充放电安全性1. 过充和过放过充和过放是动力电池的两大安全隐患。
过充会导致电池内部压力升高，引发安全事故。
过放则会造成电池容量损失，降低使用寿命。
因此，电动车在设计中通常采用过充和过放保护措施，避免发生安全问题。
2. 温度控制温度对于动力电池的充放电性能和安全性有着重要影响。
过高或过低的温度都会影响电池的性能和寿命。
因此，充电和放电过程中需要合理控制温度，避免出现异常情况。

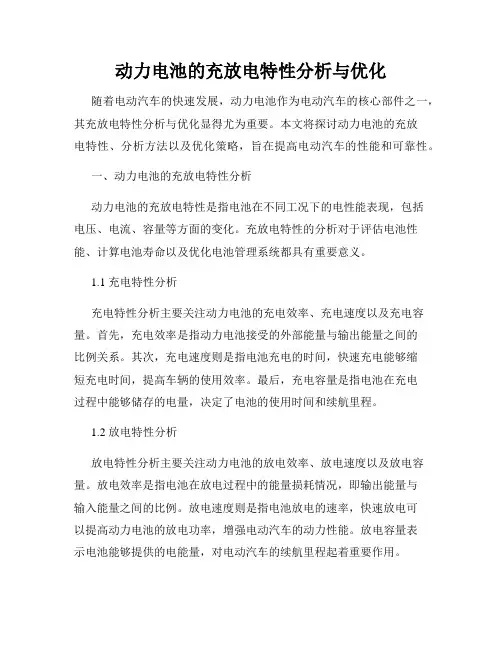

动力电池的充放电特性分析与优化
动力电池的充放电特性分析与优化随着电动汽车的快速发展，动力电池作为电动汽车的核心部件之一，其充放电特性分析与优化显得尤为重要。
本文将探讨动力电池的充放电特性、分析方法以及优化策略，旨在提高电动汽车的性能和可靠性。
一、动力电池的充放电特性分析动力电池的充放电特性是指电池在不同工况下的电性能表现，包括电压、电流、容量等方面的变化。
充放电特性的分析对于评估电池性能、计算电池寿命以及优化电池管理系统都具有重要意义。
1.1 充电特性分析充电特性分析主要关注动力电池的充电效率、充电速度以及充电容量。
首先，充电效率是指动力电池接受的外部能量与输出能量之间的比例关系。
其次，充电速度则是指电池充电的时间，快速充电能够缩短充电时间，提高车辆的使用效率。
最后，充电容量是指电池在充电过程中能够储存的电量，决定了电池的使用时间和续航里程。
1.2 放电特性分析放电特性分析主要关注动力电池的放电效率、放电速度以及放电容量。
放电效率是指电池在放电过程中的能量损耗情况，即输出能量与输入能量之间的比例。
放电速度则是指电池放电的速率，快速放电可以提高动力电池的放电功率，增强电动汽车的动力性能。
放电容量表示电池能够提供的电能量，对电动汽车的续航里程起着重要作用。
二、动力电池充放电特性的分析方法为了准确分析和评估动力电池的充放电特性，科研人员和工程师们开发了各种分析方法和测试技术。
2.1 电化学特性测试电化学特性测试是目前应用最广泛的动力电池充放电特性分析方法之一。
通过测量电池的电压变化、电流值以及电荷和放电容量等参数，可以获得电池的充放电性能特征。
常见的电化学测试方法有恒流充电/放电测试、恒压充电/放电测试等。
2.2 热学特性测试热学特性测试是对动力电池进行充放电过程中温度变化的实时监测和分析。
通过测量电池表面温度、内部温度分布等参数，可以评估充放电过程中的热量变化和热失控风险，为电池的温度管理提供依据。
2.3 循环寿命测试循环寿命测试是对动力电池进行多次充放电循环的实验。
新能源汽车动力电池的性能测试与评估
新能源汽车动力电池的性能测试与评估新能源汽车正逐渐成为人们生活中的一部分，而动力电池作为新能源汽车的重要组成部分，其性能测试与评估显得尤为重要。
一、动力电池的性能动力电池是新能源汽车的动力来源，其性能主要包括电容量、工作电压、充电速率、循环寿命等。
电容量是指电池储存电能的能力，通常以千瓦时为单位。
工作电压是指电池正负极间的电压差，一般为200至400伏。
充电速率是指电池能够承受的充电电流强度，通常以C值表示，C值越大说明充电速度越快。
循环寿命是指电池能够进行多少次充放电循环，也成为电池的使用寿命。
二、测试与评估方法1.静态测试静态测试是在室温下对电池进行测试，测试电池的容量、电压和内阻等指标。
首先对电池进行放电，在一定间隔时间后进行充电，测量电池的容量和电压，以此判断电池的性能表现。
2.动态测试动态测试是将电池装入新能源汽车中进行测试，模拟实际使用环境，测试电池的充电时间、续航里程、电池温度等指标。
由于电池在实际使用中受到路况、气温、车速等因素的影响，所以动态测试更能反映电池的实际性能。
3.循环测试循环测试是模拟实际使用中对电池进行多次充放电循环测试，测试电池的循环寿命。
此测试方式能够更准确地反映电池的使用寿命。
4.安全测试安全测试是对电池进行外部短路、过充、过放等条件进行测试，测试电池的安全性能。
此测试方式是为了避免电池出现燃烧、爆炸等安全隐患。
三、评估指标1.电池容量电池容量是反映电池能否满足车辆续航需求的重要指标。
一般来说，车辆电池容量应该能够满足日常使用需求，并且必须考虑到气温、使用环境等因素对电池容量的影响。
2.充电速率充电速率是电池充电所需时间的重要指标。
电池充电速率越快，车辆的使用效率就越高。
同时，也可以防止电池充电过程中受到过度损伤。
3.循环寿命循环寿命是反映电池使用寿命的重要指标。
电池的循环寿命越长，车辆使用寿命也就越长。
4.安全性安全性是电池评估中重要的一个指标，主要包括电池的过充、过放、短路、温度过高等安全问题。
动力电池的充放电特性及性能评估
动力电池的充放电特性及性能评估动力电池是电动车辆的重要组成部分，直接影响其性能和续航能力。
本文将详细探讨动力电池的充放电特性以及评估其性能的方法。
一、动力电池的充放电特性动力电池的充放电特性是指电池在充电和放电过程中的各种表现。
充电特性包括充电效率、充电速率以及充电容量的变化。
放电特性包括放电容量、放电效率以及电池内阻的变化。
1. 充电特性充电效率是指充电过程中电能转化为化学能的百分比。
衡量充电效率的指标为充电能量与放电能量之比。
高效率的充电过程可以减少能量损失，提高充电速率。
充电速率指充电电流与电池容量的比率，高速率充电可以缩短充电时间。
另外，充电容量的变化也是充电特性的重要指标，能够反映电池在充电过程中的容量损失情况。
2. 放电特性放电容量是指电池在放电过程中能够释放的电能。
放电效率是指放电过程中化学能转化为电能的百分比。
高效率的放电过程可以提高电池的利用率和输出功率。
电池内阻是指放电过程中电池内部产生的电阻。
电池内阻的变化会影响电池的放电速率和功率输出。
二、性能评估方法为了评估动力电池的性能，需要进行一系列的测试和分析。
以下是几种常用的评估方法：1. 充放电循环测试充放电循环测试是通过将电池进行多次充放电循环来评估电池的耐久性和循环寿命。
通过记录每一次循环的充放电容量和效率变化，可以评估电池的衰减情况。
2. 极化曲线测试极化曲线测试是通过在不同电流下对电池进行放电，记录电池电压和电流的变化，从而评估电池的内阻和放电特性。
通过拟合极化曲线，可以得到电池的内阻和放电效率。
3. 温度特性测试温度对电池性能有较大影响，温度特性测试是通过在不同温度下进行充放电测试，分析电池的充放电效率、容量、内阻等性能指标的变化。
通过温度特性测试可以评估电池在不同工作温度下的性能表现。
4. 容量衰减测试容量衰减测试是通过放电测试来评估电池的容量衰减情况。
通过定期测试电池的放电容量并与初始容量进行比较，可以评估电池的衰减速度和寿命。
动力电池的快速充放电循环测试与评估
动力电池的快速充放电循环测试与评估电动汽车的发展对动力电池的性能提出了更高的要求。
快速充放电循环测试与评估成为了评价动力电池性能的重要指标之一。
本文将介绍快速充放电循环测试与评估的目的、测试方法和评估指标，并探讨其在动力电池研发和应用中的意义。
一、快速充放电循环测试与评估的目的快速充放电循环测试与评估旨在模拟电动汽车在实际使用中的充放电过程，验证动力电池的性能和可靠性。
通过这项测试，可以评估动力电池在长时间高速行驶、频繁启停和急加速等工况下的表现，以及电池在高温、低温环境下的适应性。
同时，该测试还可以帮助发现电池的潜在故障和安全隐患，为动力电池的设计和优化提供参考依据。
二、快速充放电循环测试的方法1. 测试设备进行快速充放电循环测试时，需要使用特定的测试设备。
通常包括电池测试台、充电机、负载机和温控系统等。
其中，电池测试台是核心设备，可以对电池进行快速充放电操作，并实时监测电池的电压、电流、温度等参数。
2. 测试流程快速充放电循环测试的流程包括初始化、循环充放电和数据记录三个步骤。
首先，对电池进行初始化，包括充电至满电状态、放电至空电状态，并进行电压和容量校准。
然后，根据测试要求进行循环充放电操作，通常以恒定电流充放电的方式进行。
最后，在每次循环完成后记录电池的电压、容量衰减、内阻等参数。
三、快速充放电循环测试的评估指标1. 循环寿命循环寿命是评价动力电池耐久性的重要指标。
它表示在规定的充放电条件下，电池可以完成多少个循环。
一般情况下，循环寿命应满足电动汽车的使用寿命要求，一般为几万次甚至十几万次。
2. 容量衰减容量衰减是指动力电池在充放电过程中，随着循环次数的增加，其容量逐渐减小的现象。
容量衰减率是评估电池性能的重要指标，一般要求容量衰减率小于每循环千分之几。
3. 内阻内阻是指电池内部阻抗。
内阻越小，电池的放电效率越高，性能越好。
内阻的测量可以通过交流阻抗谱测试来完成，其数值应满足电动汽车充放电的要求。
动力电池的电池包充放电特性与性能评估
动力电池的电池包充放电特性与性能评估随着电动汽车和混合动力汽车的普及，动力电池作为电动车的核心部件之一，其性能评估和充放电特性的研究变得越来越重要。
本文将探讨动力电池的电池包充放电特性与性能评估的相关内容。
一、电池包充放电特性动力电池的电池包充放电特性是指在实际运行中，电池组或电池包在充电和放电过程中的各项性能指标。
其中，充电特性主要包括充电时间、充电效率、电压稳定性等方面的评估；放电特性主要包括容量、能量密度、循环寿命等方面的评估。
1. 充电特性评估充电时间是指电池包从充电开始到充满所需要的时间。
较短的充电时间可以提高电池的使用效率，减少用户等待时间。
而充电效率则是指电池包在充电过程中所能转化的电能与输入的电能之间的比值。
较高的充电效率可以减少能量的损失，提高系统整体效率。
电压稳定性是指电池包在充电过程中电压的波动情况，较小的电压波动有助于保证电池组的安全性和稳定性。
2. 放电特性评估容量是衡量电池包放电能力的重要指标，它表示电池包所能释放的电能。
随着容量的提高，电池包的续航里程将会增加。
能量密度则是指单位体积或单位质量下电能的储存量，衡量电池包的能量储存效率。
循环寿命是指电池包在充放电循环过程中能够保持性能的次数或时间，影响电池包的可靠性和使用寿命。
二、性能评估方法为了准确评估动力电池的电池包充放电特性，需要采用一些可靠的性能评估方法。
下面介绍几种常见的方法：1. 充放电测试充放电测试是评估电池包充放电特性的主要手段之一。
通过控制充放电电流、电压和温度等参数，对电池包进行一定时间的充放电循环，记录每个循环周期的电压、电流和时间等数据，从而计算出电池包在不同工况下的性能。
2. 循环寿命测试循环寿命测试是评估电池包循环寿命的主要手段之一。
将电池包进行多次充放电循环，完整记录每次循环的容量衰减情况，并根据衰减曲线和标准定义的终止条件，来确定电池组的循环寿命。
3. 热失效测试热失效测试是评估电池包在高温环境下性能衰减情况的主要手段之一。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电动汽车能量流研究需要考虑电池充放电效率的影响，然而目前针对不同充放电模式下的充放电效率研究并不充分，实验方法、测试系统与分析结果仍不具备普遍适用性。
因此，本文提出了一种电动汽车充放电效率表征方法和试验方法，并搭建了测试台架系统；在此基础上，针对某款电动汽车动力电池，定量研究了不同充电模式、放电工况下充放电效率的变化规律，从而为整车能量流研究提供了一种有效的动力电池充放电效率测试方法，接下来就为大家详细的讲解一下希望对大家有所帮助。
1 动力电池及其充放电效率
动力电池是电动汽车的能量来源，锂离子电池以其高能量密度和功率密度、长循环寿命、低自放电率等优势，成为电动汽车的首选动力电池；其中，磷酸铁锂电池（LiFePO4）和三元锂离子电池（NCA、NMC）等具有更高的安全性能，因此广泛应用于电动汽车领域。
图1 所示为锂离子电池的基本结构与工作原理示意图，其充放电过程是通过Li+在正负极柱之间嵌入和脱出实现的。
2 实验平台和测试方法
实验平台结构包含试验箱、电池模拟器、12V 开关电源、冷却循环水机、上位机等试验仪器及设备。
其中，动力电池系统在实验过程中放置于试验箱内，由高压线连接至电池模拟器，通过控制电池模拟器的功率及电流方向，实现动力电
池不同模式下的充放电；同时电池充放电数据通过CAN 总线进行通讯，并上传至上位机系统。
实验过程中，电池模拟器及电池管理系统BMS 实时检测动力电池组总电压、单体电压、电池组温度等参数并设置保护措施，从而保证实验过程电池处于安全工作状态。
3 实验及结果分析
实验用动力电池系统采用三元电芯作为单体电池，整体模块标称能量为46kwh。
充放电过程中，设置系统总电压、单体电压、温度等参数的安全范围；一旦检测到参数超出上下限安全阈值，将电池模拟器输出电流设置为0，并切断电池模拟器与动力电池系统的连接。
实验过程中，分别采用2.6kw 慢充、6.6kw 定功率充电、快充、1/3C 标准充电（15.3kw）以及1C 充电（46kw）对电池包进行充电，并通过变功率、45kw、6.5kw 、14.9kw 以及28.4kw 等效模拟车辆NEDC 工况、1C 放电、60km/h 等速、90km/h 等速、120km/h 等5 种驾驶工况。
