火电厂水平衡测试方法实例及节水潜力分析
基于水平衡测试的某燃煤电厂污水处理系统节水建议
基于水平衡测试的某燃煤电厂污水处理系统节水建议基于水平衡测试的某燃煤电厂污水处理系统节水建议简介如今，随着环境保护意识的提高，节约用水已经成为全球共同关注的问题。
燃煤电厂是我们国家能源供应的重要组成部分，然而，其废水处理过程中的高水消耗凸显了其可能对水资源造成的潜在威胁。
因此，本文基于水平衡测试的数据和对某燃煤电厂污水处理系统的分析，提出了一些建议以实现该系统的节水目标。
1. 优化污水处理工艺初步水平衡测试结果表明，某燃煤电厂污水处理系统存在大量的水浪费。
因此，对该系统进行工艺优化是实现节水目标的首要任务。
首先，可以采用先进的物理化学处理工艺，如膜分离、反渗透、臭氧氧化等，以提高废水的净化效果，减少后续处理所需的水量。
此外，引入生物处理工艺，如生物膜法、厌氧/好氧处理等，对有机物质进行降解，减少处理过程中的水浪费。
2. 引入循环水系统通过引入循环水系统，将废水中的一部分经过适当的处理后，回流到生产环节中，用于冷却、洗涤等水需求较低的工艺。
这样不仅可以实现水资源的循环利用，减少对自然水源的依赖，还可以降低废水处理所需的水量。
3. 加强水资源管理措施除了优化处理工艺和引入循环水系统外，加强水资源管理措施也是实现节水目标的重要手段。
首先，建立一个完善的水资源监测系统，实时监测和记录各个环节的用水情况，并将数据用于评估节水效果和精细化管理。
其次，进行员工培训，提高员工的节水意识和水资源管理技能。
通过定期培训，加强对节水政策和节水操作规程的宣传，使员工逐渐树立起节约用水的理念，并在实际操作中提供有效的节水措施。
4. 强化管理与监督在实施节水措施的过程中，不可或缺的是对水资源的强化管理与监督。
首先，制定相应的节水目标和指标体系，明确责任与奖惩机制。
通过设置合理的目标和指标，明确各级责任人的职责和权限，设立相应的奖惩措施，促使各级管理人员主动参与到节水管理中，形成一种持续的节水工作机制。
其次，建立长效的水资源管理体系，定期进行水平衡测试和水资源利用情况的审查。
火力发电厂水平衡测试及节水减排技术研究
·１４３·ቤተ መጻሕፍቲ ባይዱ
区域治理Ｉｎｎｏｖａｔｉｏｎ ｅｘｐｌｏｒａｔｉｏｎ
刨新探索
（上接第１４２页） 了电晕和电磁屏蔽问题，）使电机运行安 全可靠，因此是一种极具发展前途的冷却 方式。
二、大型水轮发电机冷却方式 ２．１水内冷冷却 水内冷冷却是指定子绕组为水内冷， 定子铁芯和转子为空冷。绕组采用水内冷 具有承载容量大、温升低、绝缘寿命长、 机组热应力小等优点，绕组水内冷系统包 括一套纯水处理设备和冷却水路，相同容 量的机组可以大大减小机组的设计制造尺 寸。发电机定子绕组水冷技术，在世界上 已有较为成功的运行经验，在三峡水电站 ７００ＭＷ机组上也已安全稳定运行超过１０ 年。但定子绕组水冷方式受定子结构热变 形和机组振动的影响，对定子线棒内部的 冷却水管、水接头和水处理设备的可靠性 要求较高，如果定子绕组冷却水出现泄漏 就会危及发电机绝缘，给发电机的安全运 行带来风险。 ２．２全空冷
一、火电厂节水现状及存在问题 １．１水务管理重视程度低 所谓火电厂水务管理是指通过对火电 厂用水的统筹管理，不断优化用户的各阶 段水量，尽可能降低发电水耗。但由于我 国水务管理起步晚，部分电厂没有全厂性 水务管理规定，厂级、车间、班组三级节 水管理机构不健全，节约用水工作开展不 力，电厂跑、冒、滴、漏、溢现象比较突出， 导致火电厂的水耗增加。 １．２节水治污设施运行效果差 火电厂普遍存在的污水处理设备陈旧 老化，配套设施不健全，运行效率低，可 靠性差．维护不足和出现故障未及时维修 等问题，是制约火电厂提高水源重复利用 率的主要因素。另外，节水治污资金不到位。 致使先进的节水技术不能及时推广，同样 对火电厂的节水工作产生负面影响。 １，３水平衡测试工作开展不足 ＤＬ／Ｔ６０６．５—２００９《火力发电厂能量平 衡导则第五部分：水平衡试验》明确规定： “在以下任何一种条件下，都应进行水平 衡试验：一是新机组投入稳定运行一年内； 二是主要用水系统、设备已进行了改造， 运行工况发生了较大的变化；三是与同类 型机组相比，单位发电量取水量明显偏高，
火力发电厂水平衡与节水方案
火力发电厂水平衡与节水方案火力发电厂水平衡与节水方案适用范围：适用于火力发电厂水平衡测试。
1. 水平衡测试的定义：以火力发电厂作为一个确定的用水体系，研究火力发电厂水的输入、输出和损失之间的平衡关系。
2. 目的：2.1通过对火力发电厂各种取、用、排、耗水的测定，查清火力发电厂用水情况，找出节水潜力，制定切实可行的节水技术措施和规划，使火力发电厂的用水达到合理使用和科学管理。
2.2 通过水平衡测试，正确地评价火力发电厂的用水水平，制订出合理的先进的发电水耗、供热水耗、补水率、灰水比等定额标准。
3. 依据（1）《工业循环冷却设计规范》GB 102-1987；（2）《评价企业合理用水技术通则》GB 7119-1986；（3）《污水综合排放标准》GB 8978-1988；（4）《工业用水分类及定义》CJ 19-1987；（5）《工业企业水量平衡测试方法》CJ 20-1987；（6）《火力发电厂能量平衡导则总则》DL/T 606.1-1996；4. 采用的名词、术语4.1新鲜水量Q x——从水源开采以后第一次利用的水量（自来水、地下水、河水）。
4.2总涌水量Q z——在发电厂过程中使用的所有水量之和，它包括新鲜水和复用水量。
4.3复用水量Q f——使用两次及两次以上的水量，包括串用水量和循环水量。
4.3.1串用水量Q c——生产过程中已经利用过的水，在水质、水温满足另一流程要求的条件下，被串联事业代替新鲜水，如冲灰水。
4.3.2循环水量Q xh——循环使用的水，在其水质、水温处理后，仍用于原工艺流程的水。
4.4排放水量Q p——完成生产过程后，最终排出体系的水量。
4.5消耗水量Q xi——生产过程中消耗的水（例如蒸发散失的水）。
5. 工作程序6. 水平衡的内容和方法6.1水平衡测试前的准备工作6.1.1查测清楚全厂各种水源情况（包括：自来水、地下水、地表水等）。
具体内容：取水量、水质情况、水源井的取水层深度、动静水位情况和变化趋势，以及出水主要用途。
火电厂用水测试及节水管理
环境科学与管理
ＥＮＶｍ ０ＮＭ ＥＮＴＡＬ ＳＣ玎￡ ＮＣＥ ＡＮＤ Ｍ ＡＮＡＧＥ№ ＮＴ
Ｖｏ １ ． ３ ８ Ｎｏ ． ２ Ｆ ｅ ｂ．２ ０１ ３
文章 编号 ： １ ６ ７ ４— ６ １ ３ ９ （ ２ ０ １ ３ ） ０ ２— ０ ０ ３ ６— ０ ３
（ Ｈｅ ｉ ｌ ｏ ｎ ｇ ｊ ｉ ａ ｎ ｇ Ｅ ｌ ｅ ｃ ｔ ｉ ｒ ｃ Ｐ ｏ ｗ ｅ ｒ Ｒ ｅ ｓ ｅ ａ ｒ ｃ ｈ Ｉ ｎ ｓ ｔ ｉ ｔ ｕ ｔ ｅ ，Ｈ ａ ｒ ｂ ｉ ｎ １ ５ ０ ０ ０ １ ， Ｃ ｈ ｉ ｎ ａ ）
Ａｂ ｓ ｔ ｒ ａ ｃ ｔ ： Ｗｉ ｔ ｈ ｔ ｈ ｅ ｇ ｒ ａ ｄ ｕ ａ ｌ ｌ ｙ ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｍｅ ｎ ｔ ｏ ｆ ｐ ｏ ｗｅ ｒ ｍａ ｒ ｋ ｅ ｔ ｍａ ｎ ａ ｇ ｅ ｍｅ ｎ ｔ ，ｔ ｈ ｅ ｒ ｅ ａ ｒ ｅ ｈ ｉ ｇ ｈ ｅ ｒ ｒ ｅ ｑ ｕ ｉ ｒ ｅ ｍｅ ｎ ｔ ｓ ｆ ｏ ｒ ｔ ｈ ｅ ｅ ｌ ｅ ｃ ｔ ｉ ｒ ｃ ｉ ｔ ｙ ｐ ｒ ｏ ｄ ｕ ｃ ｔ ｃ ｏ ｓ ｔ ．Ｓ ｔ ｒ ｅ ｎ ｇ ｔ ｈ ｅ ｎ ｉ ｎ ｇ ｗａ ｔ ｅ ｒ ｍａ ｎ ａ ｇ ｅ ｍｅ ｎ ｔ ，ｄ ｅ ｖ ｅ ｌ ｏ ｐ ｉ ｎ ｇ ｃ ｏ ｍｐ ｒ ｅ ｈ ｅ ｎ ｓ ｉ ｖ ｅ ｔ ｒ ｅ ａ ｔ ｍｅ ｎ ｔ ａ ｎ ｄ ａ ｃ ｈ ｉ ｅ ｖ ｉ ｎ ｇ ｒ ｅ ａ ｓ ｏ ｎ ａ ｂ ｌ ｅ ｅ ｌ ｅ ｃ ｔ ｒ ｉ ｃ ｉ ｔ ｙ ｇ ｅ ｎ ｅ ｒ ａ —
测试 工作 。针 对某火电厂 用水情 况进行水平衡测试 ， 根据测试结果对 火电厂用水情况进行分析 ， 查清 实际用 水 状况 ， 找 出节水潜力 ， 并提 出了相应的 治理建议 ， 使 火电厂的用水达到合理使 用和科 学管理 ， 为火电厂节水工作

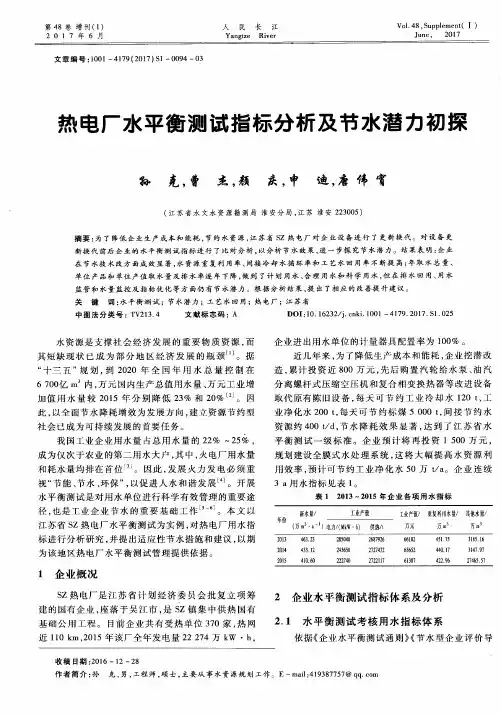

热电厂水平衡测试指标分析及节水潜力初探
人 民 长 江
Ｙａ ｎｇ ｔ ｚ ｅ Ｒｉ ｖ ｅ ｒ
Ｖｏ １ ． ４ ８， Ｓ ｕ ｐ ｐ ｌ ｅ ｍｅ ｎ ｔ （Ｉ）
企业 进 出用水 单位 的计 量器 具配 置率 为 １ ０ ０ ％。
近几 年来 ， 为 了降低 生 产成本 和 能耗 ， 企业 挖潜 改 造， 累计 投 资 近 ８ ０ ０万元 ， 先 后 购 置 汽 轮 给水 泵 、 油 汽
分离 螺 杆式压 缩 空压机 和 复合相 变换 热器 等 改进设 备
３ ａ用水 指标 见表 １ 。
表 １ ２ ０ １ ３— ２ ０ １ ５年 企 业 各 项 用 水 指 标
成 为仅 次于农 业 的第 二用水 大 户 ， 其中， 火 电厂 用水 量
和 耗水量 均 排在 首位 。 因此 ， 发 展 火力 发 电必 须 重 视“ 节能、 节水 、 环保” ， 以促 进 人 水 和谐 发 展 发 展 的 重要 物 质 资 源 ， 而
其 短缺 现 状 已成 为部 分 地 区 经 济 发 展 的瓶 颈 ¨ 。据 “ 十三 五 ” 规划， 到 ２ ０ ２ ０年 全 国 年 用 水 总 量 控 制 在 ６ ７ ０ ０ 亿 ｍ 内 ， 万元 国内生产 总值 用水 量 、 万元 工 业增 加值 用 水 量 较 ２ ０ １ ５年 分 别 降低 ２ ３ ％和 ２ ０ ％ 。 因
单 位 产品 和 单 位 产 值 取 水量 及 排 水 率逐 年 下 降 ， 做 到 了计 划 用 水 、 合理 用水和科 学用水 ， 但 在排水 回用、 用 水 监 管 和 水 量 监 控 及 指 标 优 化 等 方 面仍 有 节 水 潜 力 。 根 据 分 析 结 果 ， 提 出 了相 应 的 改 善 提 升 建 议 。
火电业水平衡测试及节水探讨
火电业水平衡测试及节水探讨文章以张家港市沙洲电厂为研究对象，根据前期收集的资料，完善计量管网，选取一次平衡法对企业开展水平衡测试，获取数据并对数据进行分析，从而挖掘节水潜力，为南方丰水地区推广水平衡测试、提高水资源使用效率提供参考。
标签：水平衡测试；火电业；节水江苏沙洲电厂位于张家港市东北锦丰镇长江南岸，地处苏南电网负荷中心。
一期工程自2003年9月15日开工建设，1号机组于2006年3月8日首次实现并网发电，3月30日顺利通过168小时试运并正式转入商业运行；2号机组于2006年7月18日首次实现并网发电，8月5日顺利通过168小时试运并正式转入商业运行。
目前两台机组运行状况良好。
2006年全厂完成发电量39.96亿千瓦时，年工业增加值3.98亿元。
1 沙洲电厂水平衡测试1.1 准备阶段1.1.1 组织落实，人员到位。
自张家港市水资源处下达实施完成水平衡测试工作的计划后，组建了水平衡测试领导小组和工作小组，明确计生部和运行部共同负责该项工作。
1.1.2 调查摸清企业用水现状，配备必要的计量表具。
整理绘制了全厂的给水管网图；调查企业各部门主要用水点的基本情况，将各类用水设备登记造册，搞清水的来源、用途和去向；这次共新安装水表3只，调换2只旧表。
至此，全厂共计有一级表2只，二级表8只，三级表6只，四级及四级以下表22只，共38只水表。
1.2 实测阶段1.2.1 测试方案通过对2007年8月-2008年4月的用水量距平分析，2007年8月-2008年4月的距平系数约为全年平均值的0.97-1.02，2008年1月-4月的距平系数均为1.00，月取水量相对稳定，因此采用一次平衡法进行测试。
于2008年5月6日至9日连续3天对给水管网中的计量表具进行了实测工作，对给水管网中所有水表均作了正点抄录，同时对无法安装水表的用水设施利用超声波流量仪进行用水量的测定。
1.2.2 测试方法按照水平衡测试工作的要求，水平衡测试主要对用水系统进行分级计量，根据目前公司现有内部给水管网分级计量情况，本次水平衡测试的计量主要是根据现有给水管网的计量进行分级，全公司按二级表的分布共分3个系统，分别为凝汽机直流冷却水、开式冷却水和净水站三个系统。
火电厂水平衡试验及节水分析
工业技术82 2015年52期火电厂水平衡试验及节水分析刘米湘1李亚峰21.新疆华电达坂城新能源有限公司，新疆乌鲁木齐 8300002.新疆华电吐鲁番发电有限责任公司，新疆乌鲁木齐 830000摘要：针对新疆华电吐鲁番发电有限责任公司冬季水平衡试验数据，调整优化机组水系统运行方式，提高机组运行水平。
关键词：水平衡试验；节水；分析中图分类号：TM621 文献标识码：A 文章编号：1671-5810(2015)52-0082-011 概述新疆华电吐鲁番发电有限责任公司（以下简称吐电公司）装机容量为2*135MW纯凝机组，冷却水系统采用闭式循环冷却方式。
水源为地下水，主要用于循环水系统、工业水池及生活水池补水。
由于吐鲁番地区环境温度较高，吐电公司自投产后地下用水量较大，尤其是工业水系统与设计工况偏差较大，设计工业水系统冬季用水量约为800吨，而实际运行中一台工业泵无法满足用水要求，必须启动两台方可保证正常用水。
吐电公司工业水泵采用立式多级离心泵，型号为JB/T10391-2008，设计流量为760m3/h，电流为240.4A，功率为132kW.，因此如何优化工业水系统运行方式是急于解决的问题。
2 水平衡试验结果及问题2.1 水平衡试验项目水平衡试验重点测试项目为：（1)全厂总取水量、总用水量、复用水量、循环水量、消耗水量等。
（2）全厂给类废污水量，废水回收量，全厂总排水量及水质。
（3）循环水系统冷却塔的蒸发损失量，风吹损失量和排污损失量。
（4）机炉侧辅机各设备冷却水量。
（5）水处理系统自用水率，锅炉补水率，汽水损失率。
（6）脱硫系统用水量，输煤系统用水量。
（7）全厂复用水率，排放水率，废水回收率。
（8）全厂发电量，发电取水量，单位发电量取水量。
2.2 全厂水系统节水分析（1）测试发现消防稳压泵出口流量为1.1m3/h，说明消防水系统存在泄漏，建议对消防水系统进行检查，消除漏点。
（2）厂区生活水节水由生活水日流量变化曲线可见凌晨3点至凌晨7点仍有10m3/h的流量，说明生活水系统存在跑、冒、滴、漏等浪费的现象，所以应对生活水系统管道及用水设备进行全面检查。
火电业水平衡测试及节水探讨——以张家港市沙洲电厂为例
９ ７
９ ８ ０ ． １ ６
、 ： １ ． １ ． １组织落实 ， 人员到位。 自 张家港市水资源处下达实施完成水平 衡测试工作的计划后 ， 组建了水平衡测试领导小组和工作小组， 明 确计 生部和运行部共同负责该项工作。
Ｉ ． Ｉ ． ２调查摸 清企 业用水现状 ， 配备 必要 的计 量表具 。 整理绘 制了全 的给水管网图； 调查企业各部门主要用水点的基本情况， 将各类用水 设备登记造册 ， 搞清水 的来源、 用途和去向； 这次共新安装水表 ３ 只， 调 换２ 只 旧表 。 至此 ， 全厂共 计有一 级表 ２只 ， 二级 表 ８ 只， 三级 表 ６ 只， 四 级 及 四级 以下表 ２ ２ 只， 共３ ８ 只水表 。 １ ２实 测阶段 － １ ． ２ ． １测试方 案 通过对 ２ ０ ０ ７年 ８ 月－ ２ ０ ０ ８ 年 ４月的用水量距平分析 ， ２ ０ ０ ７ 年 ８ 月－ ２ ０ ０ ８ 年 ４月的距平系数约为全年平均值的 ０ ． ９ ７ — １ ． ０ ２ ， ２ ０ ０ ８ 年１ 月一 ４月 的距 平 系数 均为 １ ． ０ ０ ， 月 取水 量相 对稳定 ， 因此 采用 一 次平 衡法 进 行测试。于 ２ ０ ０ ８ 年５ 月 ６日至 ９日连续 ３ 天对给水管网中的计量表具 进行了实测工作 ， 对给水管网中所有水表均作了正点抄录 ， 同时对无法 安装水表的用水设施利用超声波流量仪进行用水量的测定。 １ ２ ． ２测试方 法 按照水平衡测试工作的要求 ，水平衡测试主要对用水系统进行分 级 计量 ， 根据 目前公 司现有 内部 给水管 网分级计 量 隋况 ， 本次水 平衡 测 试 的计 量 主要是根据 现有 给水管 网的计 量进 行分级 ，全 公司按二 级表
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
火电厂水平衡测试方法实例及节水潜力分析
结合在某火力发电厂进行水平衡测试的结果，对测试的实际方法和步骤进行详细的说明，通过对火电厂采取的节水改造，充分说明了水平衡测试对火电厂节水的重要意义。
标签：火电厂；水平衡测试；流量计；中水回用
1 引言
水平衡测试是关于企业在生产过程中，水的供入、使用、消耗、排放等环节在量上平衡关系的一项实用技术。
2 水平衡测试的目的及意义
（1）摸清企业用水现状。
不同行业、不同企业的设备、用水工艺、管理水平都有一定差异。
经过对企业水源、管网分布、水表安装及各大小用水部门分类用水情况（包括水量、水质、水温）进行普查和测试，为建立健全企业用水台帐、完善计量仪表、加强企业用水管理打好基础；
（2）找出企业用水管网和设施的泄漏点，并采取修复措施，堵塞跑冒滴漏；
（3）进行合理化用水分析，找出节约用水潜力，根据实际条件，制定切实可行的合理用水规划；
（4）通过水平衡测试，为制定和下达车间、工段等其它用水部门用水计划和加强日常考核提供依据；
（5）建立工业用水档案，健全工业用水计量仪表，培养一批熟悉本企业工业用水现状的管理人员；
（6）为制定企业用水产值和产品供水、排水定额标准积累基础数据；
（7）通过水平衡测试，便于和同类企业、同类产品的用水水平相比较，推动企业节水工作不断深入。
3 火电厂水平衡测试方法及步骤
3.1 准备阶段
(1)举行水平衡测试首次会议。
邀请机、炉、电、燃、化各专业人员参与，进行水平衡测试知识的普及工作。
尽可能让值长以上的领导都了解DL/T606.5-2009《火力发电厂能量平衡导则第五部分：水平衡试验》的有关内
容，并成立节水管理机构，以厂长为组长，由分管副厂长或技术总监为副组长，各部的主要负责人和节能主管为组员的节水管理小组。
(2)全面了解电厂的各种水源，掌握全厂水系统管网的分布。
如果厂区没有水系统管网图，则要求绘制成图。
一般来说，工作人员对新投产机组的地下管网分布比较清楚。
但对于运行时间较长的机组，由于管网进行过改造等原因，通常都不能确定管网的具体位置，此时就必须依靠管线仪等设备进行管网定位，详细掌握地下水系统管网的布置情况。
(3)熟悉电厂水计量器具的配备情况和安装位置。
此阶段必须在电厂水电负责人员带领下对全厂供水管道进行了解与调查，在清楚二、三级计量器具安装情况的同时，也可以补充对地下管网具体位置的认知。
同时绘制水表计量网络图，
清楚每个水源的具体流向（如下图所示）。
并且对每天取水量超过10m3的用水设备都要求安装计量器具。
(4)全面掌握电厂的装机容量、台数及主要技术规范。
了解全厂主要用水设备、台数及技术规范。
收集用水设备的运行数据，包括用水量、水质、水温、运行时间等。
通过收集这些资料了解设备的用水规律，确定测量的位置和方法。
(5)火电厂水平衡测试根据用水对象和范围分系统进行。
使用水表计量或使用超声波流量计，对包括取水及预处理系统、循环水系统、工业（辅机）冷却水系统、灰渣水系统、化学除盐水系统、消防水系统、生活水系统、外排水废水系统、脱硫用水系统、脱硝用水等系统进行取水量Q、重复利用水量C、耗水量H 及排水量P等参数的测试。
(6)编写水平衡测试方案。
成立水平衡测试小组，确定测试负责人和测试人员。
小组成员必须明确各自的工作任务，需要测试的数据和具体测试地点。
方案提及测试内容，测试工具，测试起始时间，测试要求，测试记录表格，测试注意事项等。
3.2 分工测试阶段
在水平衡测试中，正确选择时段是很有必要的，必须在正常生产的时候进行，而且是有代表性的时段。
同时，水平衡测试的周期也要和生产周期相一致。
只有这样，才能保证测试的质量和数据的准确。
在电厂正常生产的情况下，应尽量使用动态估算法。
保持管网内正常压力和正常用水工况，对所有的一级表、二级表以及三级表进行抄表计量，计算误差量。
每天抄记计量水表的数值，对厂区内部用水情况、人员情况、用水设备、工艺流程等每天统计、分析。
如果用水系统某测量点没有条件安装水量计量器具，则应采用超声波流量法或容积法进行测量。
结合此两种方法可以测量到各系统的详细用水量。
在珠江电厂测试时选用了美国GE的PT878超声波流量计和美国产迪纳声D903便携式多普勒超声波流量计。
这两种测量仪器便于携带安装，测量范围
广，基本能满足各个用水系统的测量。
不管是自来水、纯净水或者是污水都可以稳定可靠地测量，完全满足测量结果的准确性。
3.3 数据汇总和分析阶段
(1)按照用水性质将各用水部门分为4类单元：主要生产用水；辅助生产用水；附属生产用水和其他用水，然后逐一对各个单元进行用水量的分析，填写在“单元用水平衡图表”内。
(2)根据整理各系统的数据，平衡各系统的水量，然后绘制“电厂取水系统平衡方框图”；“电厂循环水系统平衡方框图”；“化学除盐水系统平衡方框图”等系统平衡方框图。
(3)根据水平衡测试结果及电厂提供的各种数据资料，对生产、生活用水的水量以及重复用水量、耗水量、排水量进行分析，并计算出各类用水所占的比率、发电水耗经济指标值以及电厂合理用水的各项技术指标。
(4)根据标准DL/T606.5-2009火力发电厂水量的不平衡率σ（总水量与分支水量总和之差与总水量的比值），全厂范围在±5%之内，各系统范围在±4%之内，各用水设备和设施在±3%之内。
(5)根据现场的观察、数据统计分析以及标准GB/T18916.1-2002《取水定额第1部分：火力发电》，提出电厂存在的问题、节水潜力分析、节水措施及效果预计。
3.4 系统整改和复查阶段
(1)对于发现管网泄漏或计量器具准确度有问题时，应及时维修和更换。
(2)对于发现用水不合理或存在浪费现象时，应及时与相关部门沟通，加强管理杜绝浪费。
(3)在所有问题整改完成后，进入计量核对复查阶段。
若一级表和二级表误差控制在5%以内，认为此次测试工作全部完成。
如误差较大，需要进一步分析原因。
4 火电厂节水潜力分析
4.1 提高自来水二三级水表的配备率
水量计量是我们进行节水工作的根本依据。
从目前火电厂自来水的计量情况来看，除外供其它单位用水及化水车间用水有计量外，其余部门如电力大厦、一二期集控、网控楼、脱硫、循泵房等均没安装水表计量，特别是使用自来水作冷却塔补水的单元。
因为冷却塔的日补水量较大，没有计量就不便于对此重点用水
设备进行水耗分析。
因此珠江电厂按照DL/T783-2001《火力发电厂节水导则》
要求，对日用水量达到10 m3以上的用水设备进行装表计量。
并且定期抄表记录，做好月度、季度的水平衡分析，及时发现并解决用水异常点。
4.2 推广节水型器具的使用
在对电力大厦各用水点的水量监测过程中，测出各楼层洗手间龙头的出水流量较小，平均流量为0.31 m3/h，符合节水型器具范畴。
而二三楼食堂洗手龙头的出水流量较大，平均流量为1.24 m3/h。
若采用节水型用水器具，将水流量控制在0.54 m3/h以下，按食堂用餐人数500人，每人每天使用5分钟计算，则每天可节约水量29.2 m3/d，一年可节约用水10658 m3。
珠江电厂推广节
水型器具的使用，将现有非节水型的器具都更换为节水型的器具，节约的用水量将相当可观。
4.3 提高中水回用量
珠江电厂化水车间反渗透装置产生的浓水一路用于细沙过滤器反洗，一路至中水回收池，用于电力大厦中水。
从现场测试情况来看，#1反渗透装置浓水出
水流量值为46.0m3h，其中去中和水池水量为38.0m3/h，进回收水池水量为8.0m3/h。
由于电力大厦使用中水水量有限，回收水池会出现间歇性溢流现象，
有相当一部分清水排入地沟。
因此，电厂在使用中水进行卫生间冲厕的同时，应当采取积极有效的措施扩大中水使用范围（如返回工业水池使用或用作绿化灌溉等），进一步提高中水回用水量，减少废水的排放。
4.4 加强对用水设备的管理与维护
在进行测试时，发现冷却塔挡板有破损现象，循环冷却水从冷却塔内泛出。
地面常年保持湿润，导致增加补水量同时浪费自来水。
因此电厂应加强对用水设备的巡视检查，并且及时维修。
杜绝用水设施出现“跑、冒、滴、漏”的现象。
5 结论
火力发电厂用水量大，节水工作极为迫切。
为达到节约用水、减少外排水量及污染问题，需要对火电厂进行水平衡测试。
通过对各种用水、取水、排水和耗水量的测定，查清用水状况及用水部门的平衡关系，合理分析评价火电厂用水水平。
同时找出节水潜力，制定切实可行的节水措施和规划，使火电厂的用水达到合理使用和科学管理。
珠江电厂在通过节水改造后，日取水量已明显下降。
根据文件规定，月均用水量在10万立方米以上的用水户，至少每两年开展1次水平衡测试。
水平衡测试正是火电厂节约用水、科学管水的一项基础工作和最基本的方法，是节水工作开展的必要基础依据。
参考文献
［1］DL/T606.5-2009火力发电厂能量平衡导则第五部分：水平衡试验.
［2］吴季松主编.水务知识读本［M］.北京：中国水利水电出版社.
［3］刘希波主编.火电厂水务管理［M］.北京：中国水利水电出版社.
注：本文中所涉及到的图表、注解、公式等内容请以PDF格式阅读原文。
