人教版九年级物理课时练 第十六章 电压 电阻 16.4 变阻器
人教版九年级物理课时练第十六章电压电阻16.4 变阻器一、选择题1．如图所示的电路，电源电压保持不变，R为定值电阻。
下列说法正确的是（）A．开关闭合前，电压表和电流表均无示数B．开关闭合后，滑片P向右移动的过程中，电压表的示数变大C．开关闭合后，滑片P向左移动的过程中，电流表的示数变小D．开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值不变2．如图所示，如果电源电压不变，当滑动变阻器R2的滑动片由a滑向b，在这个过程中会出现的情况是( )A．电流表A1、A2示数都变小B．电流表A1、A2示数都变大C．电流表A1示数不变，A2示数变大D．电流表A1示数不变，A2示数变小3．图甲为某可调亮度的台灯，图乙为其用于调光是电位器结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与滑片相连，转动旋钮，滑片在弧形电阻丝上同向滑动，则（、A．若只将b、c接入电路，顺时针转动旋钮时灯泡变暗B．若只将a、b接入电路，逆时针转动旋钮时灯泡变亮C．若只将a、c接入电路，顺时针转动旋钮时灯泡变亮D．若将a、b接入电路同一点，c接入另一点时，转动旋钮时不能改变灯泡亮度4．在收音机等电器中,有一种叫电位器的变阻器.电位器的外形及其内部构造如图所示,图中A,B,C三个焊接点相当于变阻器的三个接线柱.使用电位器时,下列说法正确的是( )A．只把A和C接入电路,可以改变通过电位器的电流B．只把A和B接入电路,无法改变通过电位器的电流C．将A,B接入电路同一点,C接电路另一点,可以改变通过电位器的电流D．将B,C两点接入电路,当滑片顺时针旋动时,电位器接入电路电阻变大5．洋洋设计了一个自动测高仪，给出了四个电路，如下图所示，R是定值电阻，R′是滑动变阻器，其中能够实现身高越高，电压表示数越大的电路是A．B．C．D．6．关于一段裸导线，下列说法不正确的是A．把导线对折，电阻变小B．把导线拉长、电阻变大C．把导线均匀拉长到原来的1、5倍再对折，电阻变大D．把导线均匀拉长到原来的二倍再对折，电阻不变7．回顾初中物理所用的科学方法，下列说法中正确的是A．用磁感线来形象地描述磁场，这是运用了模型法B．用水压来比较电压，以理解电压的作用，这是运用了类比法C．为了判断电流是否存在，通过观察接在电路中的小灯泡是否发光，这是运用了转换法D．发现导线太长而采取缠绕的方式从而制成滑动变阻器，这是运用了等效替代法8．电流的大小与电压和电阻大小有关。
那么关于电流、电压和电阻下列说法正确的是（）A．两个不同阻值的定值电阻串联分别接入不同电源的电路中，电阻大的定值电阻两端电压可能小B．通过导体的电流变大，那么该导体的电阻变小C．导体的两端电压变大，那么该导体的电阻不变D．电阻是导体本身一种属性二、填空题9．如图为一握力计的电路示意图，a、b、c、d四个接线柱，电表及一定值电阻R0未画出，金属板N固定不动，金属板M可带动金属片P滑动，从而与R构成滑动变阻器，若弹簧的电阻不计，电源电压保持不变，要求握力增大时，电表的示数也增大，则a、b之间应接入_____，c、d之间应接入______．（选填“定值电阻”、“电流表”或“电压表”）10．同种材料制成的两根导线，R1＝4 Ω＝R2＝9 Ω，如果它们的长度相同，那么导线的横截面积S1_______S2；如果它们的横截面积相等，那么电阻线的长度L1_______L2．（选填“>”＝“<”或“＝”）11．滑动变阻器是电学实验中常用的基本器材，它接入电路中有如图所示的两种基本接法．电阻R0与滑动变阻器R的最大电阻值相等，电源电压为10V．（1）为保护电路，闭合开关前，图（乙）中的滑动变阻器触头应移到________端．（2）移动滑动触头，图（甲）中R0两端电压变化范围是________ V，图（乙）中R0两端电压变化范围是________ V．12．一位同学设计了一个风力测定仪，如图所示，O是转动轴，OC是金属杆，下面连接着一块受风板．无风时OC是竖直的，风越强，OC杆偏转的角度越大．AB是一段圆弧形电阻，P点是金属杆与弧形电阻相接触的点，电路中接有一个小灯泡，测风力时，闭合开关S．通过分析可知：金属杆OC与弧形电阻AB组合在一起相当于一个________，观察________可以粗略地反映风力的大小．若要提高该装置反映风力大小的性能，可采取的方法是________．13．如图所示是大型电子地磅的电路图，当所称物体变重时，变阻器连入电路的电阻_______，电流表的示数_______．(填“变大”、“变小”或“不变”)这样把电流对应的重力大小刻在电流表的刻度盘上，就可以读出被称物体的重力．14．．在如图所示的电路中,电源电压保持不变,闭合电键S后,灯泡L1和L2都不亮,己知故障仅发生在灯泡L1或L2上,且为断路,其他元件仍保持完好,现用电流表或电压表检查电路故障,检查方法一:将电压表接在a,b两点间,若电压表有示数,则说明灯泡L1断路,请写出其它的检查方法(至少两种)________,________,三、作图题15．如图所示，用笔画线代替导线，将答题纸上图中的各元件连接成电路，要求：（1）电压表测量灯泡两端的电压；（2）当滑动变阻器的滑片向左移动时，灯泡变亮；（3）导线不能交叉。
（______）16．在图中所示的电路中，有两根导线尚未连接，请用笔线代替导线补上，补上后要求：①电压表测小灯两端电压；②闭合电键S，向a端移动滑动变阻器的滑片P，电压表示数变小．四、实验题17．在“练习使用滑动变阻器”实验中，、1、小群连接了如图甲的实验电路，其中三条线有错误，请在图甲中把接错的导线打上“×”，再用笔画表示导线，改到正确的位置上__________-、、2、请在图乙的方框内根据修改后的实物图，画出电路图．___________、3、小群正确连接电路后，闭合开关，电流表、电压表的读数如图丙所示，则通过灯泡L的电流为_____A，灯泡L两端的电压为_____V、18．如图所示的实验器材，现用电流表、电压表分别测出通过灯泡的电流和灯泡两端的电压，电路中电流约为0.5A，并用变阻器改变小灯泡的电流，要求滑片向右滑动时灯泡变亮．（1）按要求连接实物图．（______）（2）在如图虚线框内画出相应的电路图．（______）（3）在闭合开关前，滑动片P应调到_____端．（4）滑动变阻器的作用是_____．（5）当接变阻器的_____两个接线柱接入电路的两种情况下，灯泡很亮，移动变阻器不起变阻作用．19．光敏电阻对光照强度十分敏感，它在强光照射下的电阻称为亮电阻，在黑暗环境下的电阻称为暗电阻，两种阻值差异可达1000倍以上，某兴趣小组为了研究光照强度对光敏电阻阻值的影响，他们把一光敏电阻R1与定值电阻R2、R2=1千欧）串联后接在6伏的电源上，电路如图（a）所示，闭合电键，当该光敏电阻处于不同环境下，电压表指针分别位于如图（b、、、c）所示的位置．请根据上述内容，回答下列问题．、1）根据图（a、、、b、、、c）所示信息及相关条件，可得出初步结论：光照强度越强，光敏电阻的阻值越________（选填“大”或“小”），依据是________、、2）关于对光敏电阻的讨论，下列说法中正确的是_____、A、亮电阻与暗电阻的差异越大，光敏电阻的性能越好B、如果暗电阻接近于零，说明该光敏电阻已损坏C、将光敏电阻与灯串联后接入照明电路可实现白天熄灭、夜间发光D、将光敏电阻与灯并联后接入照明电路可实现白天熄灭、夜间发光．五、综合题20．为了参加全国青少年创新大赛，小强运用所学电学知识，设计了一个电子身高测量仪，如图所示，其中定值电阻R1=5Ω，电源电压恒为4.5V，R2的规格为“15Ω0.5A”，电压表量程为0～3V，电流表量程为0～0.6A，(1)R1在电路中的作用是_____________________．(2)当被测身高增加时，电压表的示数_______(选填“变大”、“变小”或“不变”)．(3)当变阻器R2接入电路的阻值是6.25Ω时，电流表的示数为________A．(4)为了保证电路中各元件安全工作，变阻器接入电路的阻值范围是______．21．阅读以下材料，回答相关问题．电子秤所使用的测力装置是压力传感器．常见的一种压力传感器由弹簧钢和应变片组成，其结构示意图如图甲所示．弹簧钢右端固定，在其上、下表面各贴一个相同的应变片．当在弹簧钢的自由端施加竖直向下的压力F，弹簧钢就会向下弯曲．弹簧钢的弯曲程度越显著，上应变片被拉伸、下应变片被压缩的程度越显著．应变片结构如图乙所示，其中金属电阻丝的电阻值对长度变化很敏感．电子秤工作时，电源给上、下应变片中金属电阻丝提供相等且大小不变的电流I，上应变片两引线间电压为U1，下应变片两引线间电压为U2，传感器把这两个电压的差值U=U1﹣U2输出，用来反映加在弹簧钢自由端压力F的大小．金属电阻丝的阻值会随温度发生变化，其变化情况如图丙所示．为消除环境温度随季节变化对测量精度的影响，需分别在上、下应变片金属电阻丝与引线之间串联一只合适的电阻，进行温度补偿，减小由于温度变化对测量精度的影响．（1）压力传感器是将力的大小转换为________（选填“电流”或“电压”）的装置．（2）压力F增大时，下应变片金属电阻丝电阻变________．（3）若电子秤载物台面倾斜时，则秤的示数________（选填“等于”或“不等于”）被测物体的质量．（4）进行温度补偿时，应给金属电阻丝串联一个________电阻（选填“定值”或“可变”）．【参考答案】1．D 2．D 3．B 4．C 5．C 6．C 7．ABC 8．CD9．电压表定值电阻10．> <11．b5～100～1012．滑动变阻器灯泡亮度在电路中串联一个电流表13．变小变大14．将电压表并联在b、c两点间，若电压表无示数，则说明灯泡L1断路，将电流表并联在a、b两点间，若电流表有示数，则说明灯泡L1断路将电流表并联在b、c两点间，若若电流表无示数，则说明灯泡L1断路．15．16．17．见解析见解析0.2 1.618．左保护电路，且通过改变电阻改变电路中的电流和用电器两端的电压最上面19．小串联电路中，一个电阻不变，另一个电阻越小，电阻两端电压越小A,B20．保护电路，避免R2阻值为零时发生短路变大 2.5V4Ω、10Ω21．电压小不等于可变。
【★】2023-2024学年人教初中九年级物理人教版全册课时练第16章《16.4 变阻器》
人教版九年级物理《16.4变阻器》课时练一．选择题1．如图是滑动变阻器接入电路中的情形，当滑片P向右滑动时，连入电路的电阻变大的有（）A．1个B．2个C．3个D．4个2．如图所示，是用滑动变阻器改变小灯泡亮度的实验装置，下列有关说法错误的是（）A．电阻丝是导体，缠绕电阻丝的圆筒是绝缘体B．闭合开关前，应该将滑动变阻器的滑片置于最右端C．闭合开关后，当滑片向左滑动时，小灯泡的亮度由亮变暗D．为了使滑片与电阻丝接触良好，需要将接触部位的绝缘层刮掉2题3题3．如图，当滑动变阻器的滑片P向右移动时，接入电路的阻值变大。
选择的接线柱是（）A．AB B．CD C．BD D．AD4．如图所示，给出了滑动变阻器四种接入电路的结构示意图。
其中，当滑片P向左滑动时，使连入电路中的电阻变大的接法是（）A．B．C．D．5．如图甲所示是一个好玩的灯具，当顺时针转动灯具，灯就逐渐变暗，直至熄灭。
实际上是由一个电位器控制着灯泡的亮度。
图乙是这个电位器的结构图，a、b、c是它的三个接线柱，a、c分别与弧形电阻丝的两端相连，b与金属滑片相连。
转动灯具，滑片在弧形电阻丝上同向滑动即可调节灯泡亮度，该滑片跟着灯具一起转动。
下列分析正确的是（）A．电位器与灯泡并联B．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度的C．该电路中，电位器只将a、b接入电路D．该电路中，电位器只将b、c接入电路5题6题6．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关，更换灯泡重新实验B．断开开关，增加电池的节数重新实验C．断开开关，拆掉导线重新连接电路D．观察电流表的示数是否为零，移动滑片，判断电路是否断路，灯泡是否发光7．如图所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向右滑动的过程中，灯泡的亮度逐渐变暗。
九年级物理上册第十六章电压电阻第4节变阻器课时同步练习含解析新版新人教版
第16章电压电阻第4节变阻器1．使用滑动变阻器，可以实现电路中的多种变化。
如图是滑动变阻器的结构示意图，将接线柱A、D接入电路时，滑片P向右移动时，接入电路的电阻值将（）A．变小B．变大C．不变D．无法判断【答案】B【解析】由题意知，变阻器是AD两个接线柱接入电路中，由图知，A是变阻器下面的接线柱，当P向右移动时，P远离A，则变阻器接入电路的电阻变大，故ACD不符合题意，B符合题意。
故选B。
2．一个滑动变阻器，铭牌上标有“100 Ω 1 A”的字样，以下几种对铭牌意义的理解，你认为正确的是（）A．电阻的最小值是100 Ω，允许通过的最大电流是1 AB．电阻的最小值是100 Ω，允许通过的最小电流是1 AC．电阻的最大值是100 Ω，允许通过的最大电流是1 AD．电阻的最大值是100 Ω，允许通过的最小电流是1 A【答案】C【解析】铭牌上标有“100Ω 1A”，含义是滑动变阻器的接入电路的电阻范围0-100Ω，电阻的最大值是100Ω，允许通过的最大电流是1A。
故选C。
3．下列关于滑动变阻器的说法正确的是（）A．滑动变阻器是靠改变导体的横截面积来改变电阻的B．滑动变阻器是靠改变导体的材料来改变电阻的C．滑动变阻器是靠改变连入电路中导体的长度来改变电阻的D．因为电阻与导体的材料、长度、横截面积有关，所以滑动变阻器是靠改变任一因素来改变电阻的【答案】C【解析】滑动变阻器的电阻丝的材料、横截面积、温度都不变，改变电阻大小的方法是改变连入电路中导体的长度。
故选C。
4．如图所示，甲为可调亮度台灯，乙为调节合灯亮暗的电位器的结构图，b与金属滑片相连，转动旋钮可调节灯泡亮度。
下列分析正确的是（）、接入电路，顺时针转动旋钮灯泡亮度变暗A．若只将b c、接入电路，转动旋钮灯泡亮度不变B．若只将a bC．电位器调节灯泡亮度与滑动变阻器的原理相同D．电位器是通过改变接入电路中电阻丝的横截面积来改变灯泡亮度【答案】C【解析】A．若只将b、c接入电路，滑片右边的电阻丝接入电路，顺时针转动旋钮，电阻丝连入电路的长度变短，电阻大小变小，电路的电流变大，灯泡的亮度变亮，故A项错误；B．若只将a、b接入电路，滑片左边的电阻丝接入电路，转动旋钮，电阻丝连入电路的长度发生变化，电阻大小变化，电路的电流发生变化，灯泡的亮度发生变化，故B项错误；C．转动旋钮滑片在弧形电阻丝上滑动时，改变接入电路中的电阻，从而改变了电路中的电流、灯泡的实际功率和亮暗程度，所以电位器和滑动变阻器的工作原理是相同的，故C项正确；D．电位器是通过改变接入电路中电阻丝的长度来改变电阻，从而改变电路的电流达到改变灯泡亮度的目的，故D项错误。
九上物理同步课时训练16.第4节变阻器
5．(北京中考)如图所示，电阻箱的示数为 2035 Ω.
6．如图所示的是插入式电阻箱的结构示意图．它的最大电阻值是 15 Ω，图中 A、B 两个接线柱之间的电阻值是 7 Ω.
03 中档题
7．(天津中考)如图是滑动变阻器的结构和连入电路的示意图，当 滑片 P 向左滑动时，连入电路的电阻变小的是(A )
2020秋人教版九年级上册物理同步课时训练
第十六章 电压 电阻
01 知识管理
1．变阻器 定 义：能改变接入电路中电阻大小的元件叫做变阻器． 滑动变阻器原理：通过改变连入电路的电阻丝的长度来改变电阻． 结构示意图和符号：图甲表示滑动变阻器的示意图，图乙表示电 路符号．
铭 牌：滑动变阻器标有“2 A 20 Ω”字样，它表示滑动变阻 器的 最大电阻值 是 20 Ω，允许通过的 最大电流 是 2 A.
10．将两只滑动变阻器按如图所示的方式连接，如果把 a、b 两根 导线接入电路里，要使这两只变阻器接入电路中的总电阻最大，应如 何放置滑片( D )
A．P1 放在最右端，P2 放在最右端 B．P1 放在最左端，P2 放在最左端 C．P1 放在最右端，P2 放在最左端 D．P1 放在最左端，P2 放在最右端
A
B
C
D
8．如图所示的电路，电源电压保持不变，闭合开关，当滑动变阻 器的滑片向右滑动时，下列分析正确的是(A )
A．灯泡变亮，电流表的示数变大 B．灯泡变暗，电流表的示数变小 C．灯泡亮度不变，电流表的示数变大 D．灯泡亮度不变，电流表的示数变小
9．下列家用电器中，不是使用滑动变阻器的是( D ) A．台灯上调节灯光亮暗程度的旋钮 B．电脑的喇叭上调节音量高低的旋钮 C．随身听上调节音量的旋钮 D．家用白炽灯
12．如图所示是大型电子地磅的电路图．当称重物时，在压力作 用下滑片 P 向 下 端滑动，变阻器连入电路的电阻变小(填“变大”“不 变”或“变小”，下同)，电流表(重量表)的示数将变大．

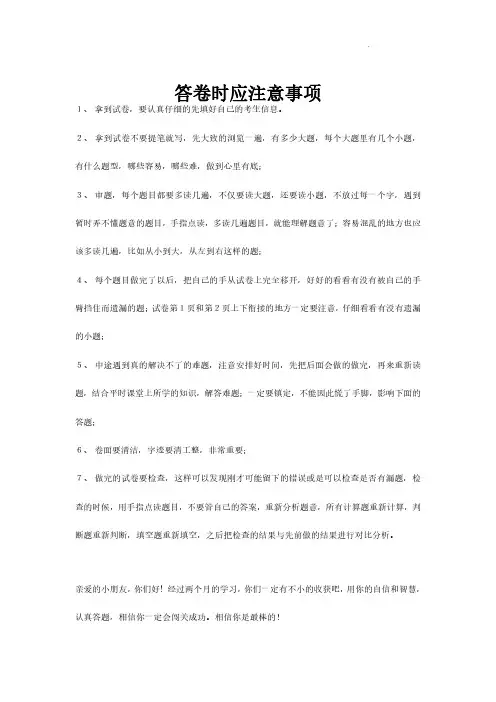

九年级物理人教版全册课时练第16章《16.4 变阻器》(1)(含答案)
答卷时应注意事项１、拿到试卷，要认真仔细的先填好自己的考生信息。
２、拿到试卷不要提笔就写，先大致的浏览一遍，有多少大题，每个大题里有几个小题，有什么题型，哪些容易，哪些难，做到心里有底；３、审题，每个题目都要多读几遍，不仅要读大题，还要读小题，不放过每一个字，遇到暂时弄不懂题意的题目，手指点读，多读几遍题目，就能理解题意了；容易混乱的地方也应该多读几遍，比如从小到大，从左到右这样的题；４、每个题目做完了以后，把自己的手从试卷上完全移开，好好的看看有没有被自己的手臂挡住而遗漏的题；试卷第１页和第２页上下衔接的地方一定要注意，仔细看看有没有遗漏的小题；５、中途遇到真的解决不了的难题，注意安排好时间，先把后面会做的做完，再来重新读答题；６、卷面要清洁，字迹要清工整，非常重要；７、做完的试卷要检查，这样可以发现刚才可能留下的错误或是可以检查是否有漏题，检查的时候，用手指点读题目，不要管自己的答案，重新分析题意，所有计算题重新计算，判断题重新判断，填空题重新填空，之后把检查的结果与先前做的结果进行对比分析。
亲爱的小朋友，你们好!经过两个月的学习，你们一定有不小的收获吧，用你的自信和智慧，认真答题，相信你一定会闯关成功。
相信你是最棒的！人教版九年级物理《16.4变阻器》课时练一、单选题1．如图所示，滑动变阻器的四种接法中，滑片向b端移动时，变阻器阻值变大的是（）A．B．C．D．2．如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电压表读数会（）A．变大B．变小C．不变D．先变小后变大3．如图所示的电路中，在M、N两点间接入滑动变阻器，要求闭合开关S后，在滑片P向右滑动的过程中，灯泡的亮度逐渐变暗。
在所示的四种接法中，可能实现上述要求的是（）A．B．C．D．4．如下图所示，电位器有a、b、c三个接线柱：b接线柱与滑片连接，滑片可绕转轴O旋转；a、c接线柱分别接在弧形电阻丝的一端。
老电工把此电位器与“220V40W”的白炽灯串联后，接在220V的电路中，能调节白炽灯的亮度，以下说法合理的是（）A．将b、c接入电路，滑片在n端时灯正常发光B．将b、c接入电路，滑片在m端时灯正常发光C．将a、c接入电路，滑片在n端时灯正常发光D．将a、c接入电路，滑片在m端时灯正常发光5．如图所示，在“练习使用滑动变阻器”的实验中，下列说法正确的是（）A．闭合开关前，将滑片调到最左端，可起到保护电路的作用B．闭合开关后，发现小灯泡不亮，此电路一定有故障C．闭合开关后，将滑片向左调，可观察到灯泡逐渐变亮，电流表示数逐渐变大D．闭合开关后，将滑片向右调，可观察到灯泡逐渐变暗，电流表示数逐渐变大6．如图所示，实验室中某个常用的滑动变阻器铭牌上标有“20Ω2A”字样。

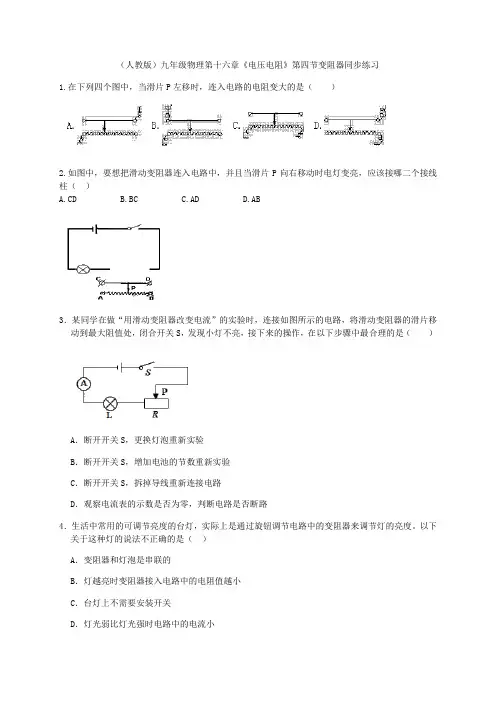

(人教版)九年级物理第十六章《电压电阻》第四节变阻器同步练习 含答案
（人教版）九年级物理第十六章《电压电阻》第四节变阻器同步练习1.在下列四个图中，当滑片P左移时，连入电路的电阻变大的是（）2.如图中，要想把滑动变阻器连入电路中，并且当滑片P向右移动时电灯变亮，应该接哪二个接线柱（）A.CDB.BCC.ADD.AB3．某同学在做“用滑动变阻器改变电流”的实验时，连接如图所示的电路，将滑动变阻器的滑片移动到最大阻值处，闭合开关S，发现小灯不亮，接下来的操作，在以下步骤中最合理的是（）A．断开开关S，更换灯泡重新实验B．断开开关S，增加电池的节数重新实验C．断开开关S，拆掉导线重新连接电路D．观察电流表的示数是否为零，判断电路是否断路4．生活中常用的可调节亮度的台灯，实际上是通过旋钮调节电路中的变阻器来调节灯的亮度。
以下关于这种灯的说法不正确的是（）A．变阻器和灯泡是串联的B．灯越亮时变阻器接入电路中的电阻值越小C．台灯上不需要安装开关D．灯光弱比灯光强时电路中的电流小5．有几位同学拿来一个滑动变阻器，看到铭牌上标有“20 Ω 1 A”的字样，这几位同学讨论时说出了以下几种对铭牌意义的理解，你认为正确的是( )A．电阻的最小值是20 Ω，允许通过的最大电流是1 AB．电阻的最小值是20 Ω，允许通过的最小电流是1 AC．电阻的最大值是20 Ω，允许通过的最大电流是1 AD．电阻的最大值是20 Ω，允许通过的最小电流是1 A6．下列用电器中，可能不需要用到变阻器的是( )A．手电筒 B．收音机C．电视机 D．调光台灯7. 滑动变阻器是通过改变_________________________来改变电阻，从而改变电路中的电流的。
若滑动变阻器上标有“50Ω 2A”的字样，则其中50Ω表示__________， 2A表示________________________________。
8. 某滑动变阻器铭牌上标有“10Ω、1．5A”，10Ω表示，1．5A表示 _____________9.我们在考试时许多学科要用到2B铅笔填涂机读卡，电脑可以直接读取机读卡上的答案，是因为2B铅笔中的石墨是______(选填“导体”或“绝缘体”)，若使用了不合格的2B铅笔，由于铅笔芯的导电性变____(选填“强”或“弱”)，这样可能使电脑无法识别。

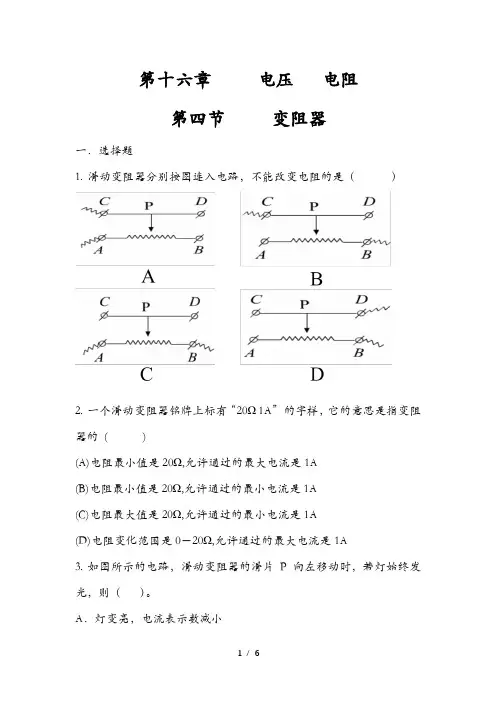

人教版 九年级 物理 全一册 第十六章 16.4变阻器(练习一)【无答案】
第十六章电压电阻第四节变阻器一．选择题1.滑动变阻器分别按图连入电路，不能改变电阻的是（）2.一个滑动变阻器铭牌上标有“20Ω 1A”的字样，它的意思是指变阻器的( )(A)电阻最小值是20Ω,允许通过的最大电流是1A(B)电阻最小值是20Ω,允许通过的最小电流是1A(C)电阻最大值是20Ω,允许通过的最小电流是1A(D)电阻变化范围是0－20Ω,允许通过的最大电流是1A3.如图所示的电路，滑动变阻器的滑片P向左移动时，若灯始终发光，则（）。
A．灯变亮，电流表示数减小B．灯变亮，电流表示数增大C．灯变暗，电流表示数增大D．灯变暗，电流表示数减小4.关于滑动变阻器，下列说法正确的是( )A．滑动变阻器的元件符号可以表示为“”B．滑动变阻器是通过改变连入电路中电阻丝的横截面积的大小来改变电阻的C．滑动变阻器的最小阻值是20 Ω，允许通过的最大电流是1 A D．滑动变阻器滑片与电阻丝之间是导电的，瓷筒与电阻丝之间是绝缘的5.如图所示，将滑动变阻器接入电路中，下列有关滑动变阻器的使用，说法错误的是( )A．要想利用滑动变阻器改变小灯泡的亮暗，应该让滑动变阻器与小灯泡串联B．若接B、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变亮C．若接A、D接线柱，滑片P向右移动，接入电路中阻值减小，灯泡变暗D．若接A、B接线柱，滑片P向右移动，接入电路中阻值不变，小灯泡亮度不变6.如图，将两个滑动变阻器串联后连入电路，要使电路中的电流最小，则滑片P1，P2的位置应该放在（）A．P1在最右端，P2在最左端B．P1在最左端，P2在最右端C．P1在最左端，P2在最左端D．P1在最右端，P2在最右端7.下列说法正确的是（）A.滑动变阻器比电阻箱更好B.两个粗细不同的铜导线，细的电阻更大一些C.电阻箱能够逐渐地改变连入电路的电阻D.在连接电路、闭合开关之前，应使滑动变阻器连入电路的电阻最大二．填空题8.如图所示电路，要使灯泡的亮度变小，则必须使变阻器接入电路部分的电阻变＿＿，电流表的示数变＿＿＿，滑动触头P应向＿＿移动。
人教版九年级全一册物理第十六章《电压 电阻》第四节变阻器同步练习含答案
人教版九年级物理十六章《电压电阻》第四节变阻器同步练习含答案知识点滑动变阻器1.(怀化市中考)如图所示,当滑片P向左移动时,滑动变阻器连入电路的电阻变小的是（）2.如图所示,若滑动变阻器的滑片P向C端移动时,小灯泡变亮,那么应将N接( )A.B接线柱B.C接线柱C.D接线柱D.以上均可3.(潍坊市中考)如图是实验电路连接完毕后,滑动变阻器接入电路的四种情形,已经可以闭合开关进行实验的是（）4.如图所示电路,线a的一端固定连接在铅笔芯上,当导线b的端在铅笔芯上左右移动时,灯泡亮度会发生变化。
这个实验说明铅笔芯是_______(选填“导体”或“绝缘体”),还能说明导体的电阻与_______有关。
受此启发,人们制造了一种可以改变电阻的元件,叫做_______5.某滑动变阻器的铭牌上标有“50Ω2 A”的字样,其中“50Ω”表示:_______“2A”表示:_______。
6.小明要自制滑动变阻器,老师向他提供了下表所示的几种材料及相关数据,他应选取_______材料做电阻丝,因为在相同条件下,这种材料的电阻_______(选填“较大”或“较小”)知识点电阻箱7.如图所示,电阻箱的示数为_______Ω8.如图所示的是插入式电阻箱的结构示意图。
它的最大电阻值是_______Ω,图中A、B两个接线柱之间的电阻值是______Ω考查角度练习使用滑动变阻器9.如图为“用滑动变阻器改变灯泡亮度”的实验（1）请连接好实物图,要求滑动变阻器的滑片P向A端滑动时,灯泡变亮。
(2)在闭合开关前,滑片P应移到最_______(选填左”或“右”)端（3）开始实验后,甲同学发现无论怎样移动滑片P,灯泡的亮度不发生变化,且一直很暗,这可能是_______;乙同学发现无论怎样移动滑片P,灯的亮度也不发生变化,但灯一直很亮,这可能是_______;丙同学缓慢移动滑片P时,看到灯忽亮忽灭,这可能是_______。
考查角度变阻器在实际中的应用10.如图所示是一种自动测定油箱内油量多少的装置,R1是滑动变阻器,它的金属滑片是杠杆的一端,从油量表(由电流表改装而成)指针所指的刻度,就能知道油箱内油量的多少。
人教版 九年级 物理 全一册 第十六章 16.4变阻器(练习二)【无答案】
第十六章电压电阻第四节变阻器一．选择题1.一些实验仪器具有调节作用。
下列滑动变阻器在电路中的接线方式不同，其中对电路能起调节作用的是( )2.如图所示是滑动变阻器的结构和连入电路的示意图，当滑片P向左滑动时，连入电路的电阻变大的是( )3.如图所示，要在M、N两点间接入一个滑动变阻器。
要求：当开关S闭合，滑片向左移动时，灯泡逐渐变暗。
则滑动变阻器的连接方式正确的是( )A．M接a，N接cB．M接b，N接cC．M接a，N接dD．M接a，N接b4.下列用电器中，不需要变阻器的是( )A．调温电熨斗B．无极调光台灯C．收音机的音量调节旋钮D．家用白炽灯5.观察如图所示的滑动变阻器。
在其各个组成部分中，都属于导体的是( )A．滑片和电阻线B．瓷筒和金属支架C．金属棒和接线柱上的塑料旋钮D．固定电阻线的金属圈和线圈上的绝缘漆6.如图所示的电路，电源电压保持不变。
闭合开关，当滑动变阻器的滑片向右滑动时，下列分析正确的是( )A．灯泡变亮，电流表的示数变大B．灯泡变暗，电流表的示数变小C．灯泡亮度不变，电流表的示数变大D．灯泡亮度不变，电流表的示数变小7.将两滑动变阻器接如图所示串联起来，如果把a、b两条导线接入电路后，要使这两只变阻器的总电阻最大，滑片P1和P2所处的位置是( )A．P1在最右端，P2在最左端B．P1在最左端，P2在最左端C．P1在最左端，P2在最右端D．P1在最右端，P2在最右端8.如图所示是滑动变阻器调节灯泡亮度的几种方案，你认为可以达到目的的方案是( )二．填空题9.电位器实质是________(选填“电阻器”或“变阻器”)的一种。
如图所示，如果把它与灯泡串联起来，利用它改变灯泡的亮度，请仔细观察，要想使滑动触头顺时针转动，灯泡变亮，则应连入的两个接线柱是________、________。
10.如图所示电路，当把电阻箱的铜塞全都插下时，电阻箱连入电路的阻值为______Ω；当把铜塞全部拔出时，电阻箱连入电路的阻值为______Ω，此时通过5 Ω电阻丝的电流为0.5 A，则通过电阻箱的电流为________A。
九年级物理全册第16章电压电阻16、4变阻器习题课件新版新人教版
课堂导练
5．如图是小明连接的用滑动变阻器调节灯泡亮度的电 路，在使用过程中，小明分别遇到以下问题，请 分析其中的原因。
课堂导练
(1)现象：灯泡很亮，移动滑动变阻器，灯泡亮度不变。 原因：___滑__动__变__阻__器__接__入__的__是__两__个__上__接__线__柱______。
(2)现象：灯泡很暗，移动滑动变阻器，灯泡亮度不变。 原因：__滑__动__变__阻__器___接__入__的__是__两__个__下__接__线__柱______。
课后训练
(2)现再给电源、小灯泡、开关各一个，导线若干，请在图乙 中用笔画线代替导线连接电路，要求滑动变阻器的滑片 向右移灯泡变暗。 如图所示。
(3)如果你还想知道电路中电流值的改变 情况，需要在电路中再___串___联 一个电流表，并增加___一___根导线。
课后训练
13．(2019·上海)在如图所示的电路中，有两根导线尚未连 接，请用笔画线代替导线补上。补上后要求：闭合开关 S后，向右移动滑动变阻器的滑片P过程中，小灯泡L亮 度不变，电流表的示数变小。
如图甲所示。若要把它其中的两个接线柱连接到电路中 去，且能改变电流，共有____4____种接法；“20 Ω”指的 是 _A__、__B___ 接 线 柱 间 的 电 阻 值 ， “2 A” 指 的 是 _滑__动__变__阻__器__允__许__通__过__的__最__大__电__流__值__为__2__A__。
课堂导练
7．(中考·黄冈)图甲为某可调节亮度台灯，图乙为其用于调 光的电位器结构图，a、b、c是它的三个接线柱，a、c 分别与弧形电阻丝的两端相连，b与金属滑片相连，转 动旋钮，滑片在弧形电阻丝上同向滑动即可调节灯泡 亮度，下列分析正确的是( )
年人教版物理九年级第十六章第4节《变阻器》课时练(教师版)含答案
2021-2022学年人教版物理九年级第十六章第4节《变阻器》课时练一、单选题1.（2021·长宁模拟）滑动变阻器实现变阻是通过改变连入电路中电阻丝的（）A. 电压B. 电流C. 长度D. 材料【答案】 C【考点】滑动变阻器的原理及其使用【解析】【解答】滑动变阻器是利用了改变接入电路中电阻线的长度，改变接入电路中的电阻，从而改变电路中的电流的．通过改变长度来改变电阻，会使电路中的电流和电压发生改变，电流和电压的变化只是电阻变化的结果．故答案为：C【分析】导体的电阻是本身的一种属性，与外加的电压和流过它的电流没有关系，导体本身的长度、材料、横截面积有关，长度越长、横截面积越小，导体的电阻就越大。
2.（2020九上·重庆月考）如图所示的滑动变阻器中所标志的部件中，是绝缘体的是（）A. 接线柱B. 金属杆C. 金属滑片D. 瓷筒【答案】 D【考点】导体与绝缘体，滑动变阻器的原理及其使用【解析】【解答】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，如图所示的滑动变阻器中所标志的部件中，电流需要通过接线柱、金属杆、金属滑片，可见它们都属于导体，而瓷筒属于绝缘体。
故答案为：D。
【分析】容易导电的物体叫做导体，不容易导电的物体叫做绝缘体，瓷筒属于绝缘体。
3.（2021·湘西）如图所示的电路中，当闭合开关后滑动变阻器滑片向右滑动时电流表读数会（ ）A. 变大B. 变小C. 不变D. 先变小后变大【答案】 A【考点】串联电路的电流规律，滑动变阻器的原理及其使用【解析】【解答】由实物图可知，该电路是串联电路，闭合开关后滑动变阻器滑片向右滑动时电阻减小，电路总电阻减小，电源电压不变，由I=UR可知，电路中电流会增大，所以电流表示数变大。
故答案为：A。
【分析】串联电路中，I=UR =U总R总=U总R灯R滑，根据R滑的变化判断电路中电流I的变化情况。
4.（2020九上·新吴期末）在收音机等用电器中，有一种叫电位器的变阻器，电位器的外形及其内部构造如图所示，图中A、B、C三个焊接点相当于变阻器的三个接线柱。
