综合布线中的七大子系统28页PPT
综合布线中的七大子系统
管理子系统的3种应用 ： 水平/干线连接； 主干线系统互相连接； 入楼设备的连接；
PPT课件
13
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
PPT课件
14
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。
PPT课件
15
4 垂直干线子系统
垂直干线子系统对光纤的要求
光纤电缆： 光纤电缆敷设时不应该绞结。 光纤电缆在室内布线时要走线槽。 光纤电缆在地下管道中穿过时要用PVC管。 光纤电缆需要拐弯时，其曲率半径不能小于30cm。 光纤电缆的室外裸露部分要加铁管保护，铁管要固定牢固。 光纤电缆不要拉得太紧或太松，并要有一定的膨胀收缩余量。 光纤电缆埋地时，要加铁管保护。
PPT课件
6
1 工作区子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
PPT课件
7
2 配线(水平布线)子系统
水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
PPT课件
20
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
综合布线七大子系统构成图分析
综合布线七大子系统构成图分析综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。
一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
综合布线七大子系统
综合布线系统可划分成七个子系统的构成，分别为工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式，把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
综合布线系统是开放式结构，能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统;干线(垂直)子系统;设备间子系统;管理子系统;建筑群子系统;光缆传输系统。
1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
3、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD)，组成建筑群子系统。

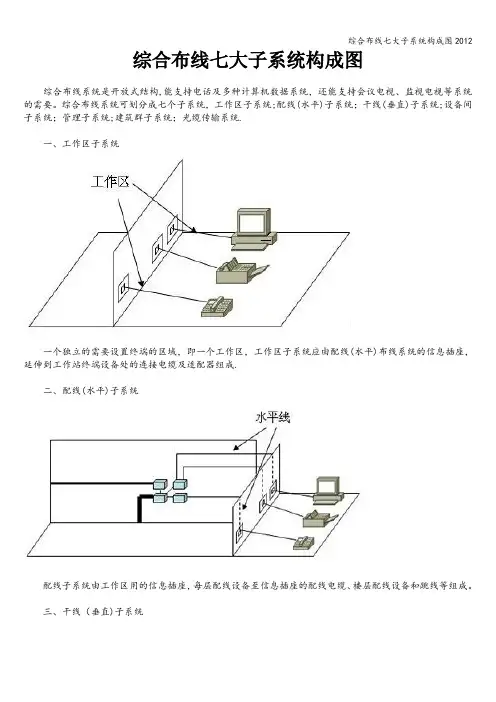

综合布线七大子系统构成图2012
综合布线七大子系统构成图综合布线系统是开放式结构,能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统；干线(垂直)子系统;设备间子系统；管理子系统;建筑群子系统；光缆传输系统.一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成.二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线（垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备（CD）,组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时,宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。

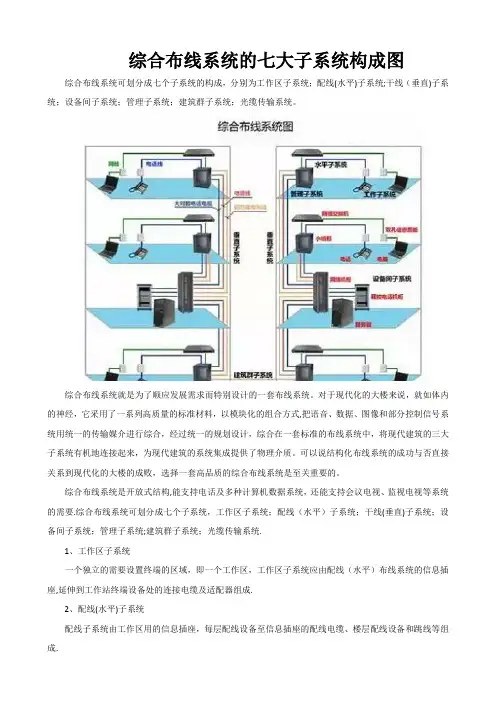

综合布线系统的七大子系统构成图
综合布线系统的七大子系统构成图综合布线系统可划分成七个子系统的构成，分别为工作区子系统；配线(水平)子系统;干线（垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。
综合布线系统就是为了顺应发展需求而特别设计的一套布线系统。
对于现代化的大楼来说，就如体内的神经，它采用了一系列高质量的标准材料，以模块化的组合方式,把语音、数据、图像和部分控制信号系统用统一的传输媒介进行综合，经过统一的规划设计，综合在一套标准的布线系统中，将现代建筑的三大子系统有机地连接起来，为现代建筑的系统集成提供了物理介质。
可以说结构化布线系统的成功与否直接关系到现代化的大楼的成败，选择一套高品质的综合布线系统是至关重要的。
综合布线系统是开放式结构,能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要.综合布线系统可划分成七个子系统，工作区子系统；配线（水平）子系统；干线(垂直)子系统；设备间子系统；管理子系统;建筑群子系统；光缆传输系统.1、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线（水平）布线系统的信息插座,延伸到工作站终端设备处的连接电缆及适配器组成.2、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成.3、干线（垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
4、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
5、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统.6、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统,包括连接各建筑物之间的缆线和配线设备(CD），组成建筑群子系统。
综合布线中的七大子系统
每个工作区至少要配置一个插座盒。对于难以再增加插座盒的 工作区，要至少安装两个分离的插座盒。
2 配线(水平布线)子系统 水平布线子系统
是由工作区用的信息插座,每层配线设备至信息插座的配线电缆、楼层配 线设备和跳线等组成.由于智能大厦对通信系统的要求，需要把通信系统 设计成易于维护、更换和移动的配置结构，以适用通信系统及设备在未来 发展的需要。
6 建筑群子系统
建筑群子系统也称楼宇管理子系统。一个企业或某政府机关 可能分散在几幢相邻建筑物或不相邻建筑物内办公。彼此之间的 语音、数据、图像和监控等系统可用传输介质和各种支持设备 （硬件）连接在一起。连接各建筑物之间的传输介质和各种支持 设备（硬件）组成一个建筑群综合布线系统。连接各建筑物之间 的缆线组成建筑群子系统。
6 建筑群子系统
建筑群子系统中电缆布线方法
1）架空电缆布线 2）直埋电缆布线 3）管道系统电缆布线 4）隧道内电缆布线
6 建筑群子系统
架空安装方法通常只用于现成电线杆，而且电缆的走法不是主 要考虑内容的场合，从电线杆至建筑物的架空进线距离不超过30m （100ft）为宜。建筑物的电缆入口可以是穿墙的电缆孔或管道。入 口管道的最小口径为50mm（2in）。建议另设一根同样口径的备用 管道，如果架空线的净空有问题，可以使用天线杆型的入口。该天 线的支架一般不应高于屋顶1200mm（4ft）。如果再高，就应使用 拉绳固定。
4 （垂直）干线子系统
垂直干线子系统
由设备间（如机房）提供建筑中最重要的光纤等主干线路，是整 个大楼的信息交通枢纽，一般提供位于不同楼层的设备间和布线间 的连接路径
4 垂直干线子系统
设计时要考虑:
确定每层楼的干线要求。 确定整座楼的干线要求。 确定从楼层到设备间的干线电缆路由。 确定干线接线间的接合方法。 选定干线电缆的长度。 确定敷设附加横向电缆时的支撑结构。 在敷设电缆时，对不同的介质电缆要区别对待。
综合布线七大子系统构成图2012
综合布线七大子系统构成图综合布线系统是开放式结构,能支持电话及多种计算机数据系统，还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成七个子系统，工作区子系统;配线(水平)子系统；干线(垂直)子系统;设备间子系统；管理子系统;建筑群子系统；光缆传输系统.一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成.二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线（垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备（CD）,组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时,宜采用多模光缆;作为远距离电信网的一部分时应采用单模光缆。
综合布线七大子系统构成图
综合布线七大子系统构成图综合布线系统是开放式结构，能支持电话及多种计算机数据系统,还能支持会议电视、监视电视等系统的需要。
综合布线系统可划分成六个子系统，工作区子系统；配线(水平)子系统；干线(垂直)子系统；设备间子系统；管理子系统；建筑群子系统；光缆传输系统。
一、工作区子系统一个独立的需要设置终端的区域，即一个工作区，工作区子系统应由配线(水平)布线系统的信息插座，延伸到工作站终端设备处的连接电缆及适配器组成。
二、配线(水平)子系统配线子系统由工作区用的信息插座，每层配线设备至信息插座的配线电缆、楼层配线设备和跳线等组成。
三、干线(垂直)子系统干线子系统应由设备间的配线设备和跳线以及设备间至各楼层配线间的连接电缆组成。
四、设备间子系统设备间是在每一幢大楼的适当地点设置进线设备、进行网络管理以及管理人员值班的场所。
设备间子系统由综合布线系统的建筑物进线设备、电话、数据、计算机等各种主机设备及其保安配线设备等组成。
五、管理子系统管理子系统设置在每层配线设备的房间内。
管理子系统应由交接间的配线设备，输入/输出设备等组成，管理子系统也可应用于设备间子系统。
六、建筑群子系统建筑群子系统由两个及两个以上建筑物的电话、数据、电视系统组成一个建筑群综合布线系统，包括连接各建筑物之间的缆线和配线设备(CD),组成建筑群子系统。
七、光缆传输系统当综合布线系统需要在一个建筑群之间敷设较长距离的线路，或者在建筑物内信息系统要求组成高速率网络，或者与外界其它网络特别与电力电缆网络一起敷设有抗电磁干扰要求时,应采用光缆作为传输媒体。
光缆传输系统应能满足建筑与建筑群环境对电话、数据、计算机、电视等综合传输要求，当用于计算机局域网络时，宜采用多模光缆；作为远距离电信网的一部分时应采用单模光缆。
