电气运行、检修培训课件
电气运行、检修培训课件汇报人：日期:•电气安全基础知识•电气运行基础知识•电气设备检修技能•电气事故处理能力•实际操作及模拟演练•培训评估及总结反馈01电气安全基础知识电气安全的概念电气安全的重要性保障人身安全电气事故可能导致设备损坏、生产线停工等损失，给企业带来巨大的经济损失。
维护设备安全促进经济发展1常用电气安全规范及标准23该规程规定了电力生产、使用、维修、施工等方面的安全要求和标准，是保障电气安全的基础规范之一。
《电力安全工作规程》该规范规定了电气装置安装过程中的安全要求和标准，包括变电所、配电室、电缆隧道等场所的施工和验收。
《电气装置安装工程安全规范》该规程规定了电气设备预防性试验的程序和方法，以发现和消除设备潜在的安全隐患，提高设备的安全性和可靠性。
《电气设备预防性试验规程》02电气运行基础知识电气运行的概念电气运行的重要性电气运行的概念及重要性变压器电机配电柜断路器常用电气运行设备及原理操作流程电气运行操作必须按照规定的操作流程进行，包括操作票制度、操作监护制度等。
操作规范电气运行操作必须符合相关规范和标准，如安全距离、安全防护措施等。
电气运行操作流程及规范03电气设备检修技能电气设备检修的概念及重要性电气设备检修的概念电气设备检修是指对电气设备进行检查、测试、维修和更换等操作，以确保电气设备能够正常运行，及时发现并解决潜在问题。
电气设备检修的重要性通过定期检修可以及时发现和解决电气设备存在的问题，避免因故障导致停机或事故的发生，提高设备的稳定性和可靠性。
同时，检修还可以提高设备的使用寿命，减少维修成本。
电气设备检修的流程及标准电气设备检修的流程电气设备检修的标准电气设备检修的常用方法包括直观检查法、仪表检查法、短路检查法等。
这些方法的使用取决于设备的类型和问题的性质。
电气设备检修的常用工具电气设备检修的常用工具包括万用表、兆欧表、钳形电流表等。
这些工具用于测试电压、电流、电阻等电气参数，帮助找出问题所在。
电器设备安全运行课件
如角钢、钢管、扁钢、圆钢制成的。电气设备或装置的接地端与接地体相连的金属导
线称为接地线。
13
电气设备的接地
3．中性点与中性线 星型联接的三相电路中，三相电源或负载连在一起的点称为三相电路的 中性点。由中性点引出的线称为中性线，用N表示。 4．零点与零线 当三相电路中性点接地时，该中性点称为零点。由零点引出的线称为零 线。
2
电气设备安全运行的基本要素
（2）安全距离。电气安全距离，是指人体、物体等接近带电体而不发生危 险的安全可靠距离。如带电体与地面之间、带电体与带电体之间、带电体与 人体之间、带电体与其他设施和设备之间，均应保持一定距离。通常，在配 电线路和变、配电装置附近工作时，应考虑线路安全距离，变、配电装置安 全距离，检修安全距离和操作安全距离等。 各类安全距离在国家颁布的有关规程中均有规定 。
15
电气设备的接地
2．保护接地
保护接地是将电气设备正常情况下不带电的金属外壳通过接地装置与 大地可靠连接。当电气设备不接地时，若绝缘损坏，一相电源碰壳，电流经 人体电阻Rr、大地和线路对地构成的回路，流过人体的电流增大，便会触电； 当电气设备接地时，虽有一相电源碰壳，但由于人体电阻Rr远大于接地电阻 Rd（一般为几欧），所以通过人体的电流Ir极小，流过接地装置的电流Id则 很大，从而保证了人体安全。
20
TN-C方式供电系统
L1 L2 L3 PEN
电力系统接地点
外露可导电部分
21
TN-C方式供电系统特点
1）如果三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以 与保护线所联接的电气设备金属外壳有一定的电压。
2）如果工作零线断线，则保护接零的漏电设备外壳带电。 3）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地
线称为接地线。
13
电气设备的接地
3．中性点与中性线 星型联接的三相电路中，三相电源或负载连在一起的点称为三相电路的 中性点。由中性点引出的线称为中性线，用N表示。 4．零点与零线 当三相电路中性点接地时，该中性点称为零点。由零点引出的线称为零 线。
2
电气设备安全运行的基本要素
（2）安全距离。电气安全距离，是指人体、物体等接近带电体而不发生危 险的安全可靠距离。如带电体与地面之间、带电体与带电体之间、带电体与 人体之间、带电体与其他设施和设备之间，均应保持一定距离。通常，在配 电线路和变、配电装置附近工作时，应考虑线路安全距离，变、配电装置安 全距离，检修安全距离和操作安全距离等。 各类安全距离在国家颁布的有关规程中均有规定 。
15
电气设备的接地
2．保护接地
保护接地是将电气设备正常情况下不带电的金属外壳通过接地装置与 大地可靠连接。当电气设备不接地时，若绝缘损坏，一相电源碰壳，电流经 人体电阻Rr、大地和线路对地构成的回路，流过人体的电流增大，便会触电； 当电气设备接地时，虽有一相电源碰壳，但由于人体电阻Rr远大于接地电阻 Rd（一般为几欧），所以通过人体的电流Ir极小，流过接地装置的电流Id则 很大，从而保证了人体安全。
20
TN-C方式供电系统
L1 L2 L3 PEN
电力系统接地点
外露可导电部分
21
TN-C方式供电系统特点
1）如果三相负载不平衡，工作零线上有不平衡电流，对地有电压，所以 与保护线所联接的电气设备金属外壳有一定的电压。
2）如果工作零线断线，则保护接零的漏电设备外壳带电。 3）TN-C系统干线上使用漏电保护器时，工作零线后面的所有重复接地
绪论电气运行基础知识PPT课件
29
4.3 事故处理的一般程序
(1) 判断故障性质 (2) 判明故障范围 (3) 解除对人身和设备安全的威胁 (4) 保证非故障设备的运行 (5) 做好现场安全措施 (6) 及时汇报
30
电气运行基础知识
目录
1、电气运行概述 2、电气运行的管理制度
3、倒闸操作 4、事故处理原则
2
1.1 电气运行及主要任务
进行电气运行的电业人员，常称为电气运行工 作者或运行值班人员。 所谓电气运行，就是电气运行值班人员对完成电 能在“发、输、配、供、用”过程中的电气设备与 输配线路所进行的监视、控制、操作与调节的过 程
8
执行工作票程序
1、签发工作票 2、送交现场 3、审核把关 4、布置安全措施 5、许可工作 6、开工会 7、收工会 8、工作终结 9、工作票终结
9
2.2 操作票制度
操作票的作用： 电气运行人员要完成一个操作任务一般都需要
进行十几项甚至几十项的操作，对这种复杂的操 作，仅靠记忆是办不到的，也是不允许的，因为 稍有疏忽、失误，就会造成人身、设备事故或严 重停电事故。填写操作票是安全正确进行倒闸操 作的根据，他把经过深思熟虑制订的操作项目记 录下来，从而根据操作票面上填写的内容依次进 行有条不紊的操作。电气设备改变运行状态，必 须使用操作票进行倒闸操作，这是防止误操作的 主要措施之一。
进行综合分析、判断，作出处理方案。 (4)在不影响人身及设备安全的情况下，尽一切可能使设备继
续运行。 (5)在事故已被限制并趋于正常状态时，应设法调整系统运行
方式，使之合理，让系统恢复正常。 (6)尽快对已停电的用户恢复供电。 (7)做好主要操作及操作时间的记录，及时将事故处理情况报
告有关领导和系统调度员。
4.3 事故处理的一般程序
(1) 判断故障性质 (2) 判明故障范围 (3) 解除对人身和设备安全的威胁 (4) 保证非故障设备的运行 (5) 做好现场安全措施 (6) 及时汇报
30
电气运行基础知识
目录
1、电气运行概述 2、电气运行的管理制度
3、倒闸操作 4、事故处理原则
2
1.1 电气运行及主要任务
进行电气运行的电业人员，常称为电气运行工 作者或运行值班人员。 所谓电气运行，就是电气运行值班人员对完成电 能在“发、输、配、供、用”过程中的电气设备与 输配线路所进行的监视、控制、操作与调节的过 程
8
执行工作票程序
1、签发工作票 2、送交现场 3、审核把关 4、布置安全措施 5、许可工作 6、开工会 7、收工会 8、工作终结 9、工作票终结
9
2.2 操作票制度
操作票的作用： 电气运行人员要完成一个操作任务一般都需要
进行十几项甚至几十项的操作，对这种复杂的操 作，仅靠记忆是办不到的，也是不允许的，因为 稍有疏忽、失误，就会造成人身、设备事故或严 重停电事故。填写操作票是安全正确进行倒闸操 作的根据，他把经过深思熟虑制订的操作项目记 录下来，从而根据操作票面上填写的内容依次进 行有条不紊的操作。电气设备改变运行状态，必 须使用操作票进行倒闸操作，这是防止误操作的 主要措施之一。
进行综合分析、判断，作出处理方案。 (4)在不影响人身及设备安全的情况下，尽一切可能使设备继
续运行。 (5)在事故已被限制并趋于正常状态时，应设法调整系统运行
方式，使之合理，让系统恢复正常。 (6)尽快对已停电的用户恢复供电。 (7)做好主要操作及操作时间的记录，及时将事故处理情况报
告有关领导和系统调度员。
国家电网公司电业安全工作规程(变电PPT课件
.
3
11 电气试验 11.1 高压试验 11.2 使用携带型仪器的测量工作 11.3 使用钳形电流表的测量工作 11.4 使用摇表测量绝缘的工作 12 电力电缆工作 12.1 电力电缆工作的基本要求 12.2 电力电缆作业时的安全措施 13 一般安全措施
《变电站和发电厂电气部分》修订的思路和原则
应有实际工作经验。 [注：原规程第10条 “值班人员”改为“运行人员”；“值班负责人”
改为“运行值班负责人”] 2.1.2 高压设备符合下列条件者，可由单人值班或单人操作： 1) 室内高压设备的隔离室设有遮栏，遮栏的高度在1.7m以上，安装
牢固并加锁者； 2) 室内高压断路器（开关）的操作机构用墙或金属板与该断路器
1.2.2 经常有人工作的场所及施工车辆上宜配备急救箱，存放急救用品，并应 指定专人经常检查、补充或更换。
1.2.3 现场使用的安全工器具应合格并符合有关要求。
1.2.4各类作业人员应被告知其作业现场和工作岗位存在的危险因素、防范措 施及事故紧急处理措施。
1.3作业人员的基本条件
1.3.1经医师鉴定，无妨碍工作的病症（体格检查每两年至少一次）。
为“1000 V以下”] 1.8本规程适用于运用中的发、输、变、配电和用户电气设备上的工作人员
（包括基建安装、农电人员），其他单位和相关人员参照执行。 所谓运用中的电气设备，系指全部带有电压、一部分带有电压或一经操作即
带有电压的电气设备。 各单位可根据现场情况制定本规程补充条款和实施细则，经本单位主管生产
上岗。 1.4.2作业人员对本规程应每年考试一次。因故间断电气工作连续三个月以上
者，应重新学习本规程，并经考试合格后，方能恢复工作。 1.4.3新参加电气工作的人员、实习人员和临时参加劳动的人员(管理人员、临
110kV一次电气设备工作原理运行操作培训课件
19、充电 指设备带标称电压但不接带负荷。 20、零起升压 指将设备电压由零逐步升高至预定电压值或额定电压值。 21、零起升流 指电流由零逐步升高至预定电流值或额定电流值。 22、X 次冲击合闸 指以额定电压给设备连续 X 次充电。 23、核相 指用仪表或其它手段检测两电源或环路相序、相位是否相同。 24、相位正确 指开关两侧 A、B、C 三相相位均对应相同。
25、并列 指将两个独立电网合并为一个电网运行，或将发电机（调相机）并入电网运行。 26、解列 指将一个电网分成两个电气相互独立的部分运行，或将发电机（调相机）与电网解除电气联系。 27、合环 指将设备改为环网运行。 28、检同期合环 指经检测同期后合环。 29、解除同期闭锁合环 指不经同期闭锁直接合环。 30、解环 指将环状运行的电网，解为非环状运行。
9、操作 将电气设备从一种状态转换到另一种状态的行为。 10 、操作指令 值班调度员发布的有关操作的调度指令。 11 、单项操作令 值班调度员发布的单一一项操作的指令。 12、逐项操作令 值班调度员发布的按顺序逐项执行的操作指令，要求受令人按照指令的操作步骤和内容按顺序逐项进行操作。 13、综合操作令 值班调度员发布的不涉及其它厂站配合的综合操作任务的操作指令。其具体的操作步骤和内容，均由厂站运行值班人员按规程自行拟订。 14、发布指令 值班调度员向下级调度机构值班调度员或厂站运行值班人员发布调度指令。
二、电网调度一次设备操作
1、一次设备状态定义 1.1 运行：指连接设备(不包括带串补装置的线路和串补装置)的刀闸(不包括接地刀闸)及开关在合上位置，将电源至受电端的电路接通（包括辅助设备如PT，避雷器等），设备的保护按规定投入运行。 1.1.1 开关运行：是指开关及其两侧刀闸均在合上位置，开关带电，开关保护按规定投入运行。 1.1.2 主变运行：是指主变各侧开关和主变刀闸中至少有一个开关处于运行状态，或至少有一把主变刀闸在合上位置；主变带电，主变保护按规定投入运行，主变中性点接地刀闸运行方式符合规定。 1.1.3 母线运行：是指连接母线的开关和母联刀闸中至少有一个开关处于运行状态，或至少有一把母联刀闸在合上位置；母线带电，母线保护按规定投入运行；如该母线上的PT 无检修并具备运行条件，母线PT 应在运行状态。
25、并列 指将两个独立电网合并为一个电网运行，或将发电机（调相机）并入电网运行。 26、解列 指将一个电网分成两个电气相互独立的部分运行，或将发电机（调相机）与电网解除电气联系。 27、合环 指将设备改为环网运行。 28、检同期合环 指经检测同期后合环。 29、解除同期闭锁合环 指不经同期闭锁直接合环。 30、解环 指将环状运行的电网，解为非环状运行。
9、操作 将电气设备从一种状态转换到另一种状态的行为。 10 、操作指令 值班调度员发布的有关操作的调度指令。 11 、单项操作令 值班调度员发布的单一一项操作的指令。 12、逐项操作令 值班调度员发布的按顺序逐项执行的操作指令，要求受令人按照指令的操作步骤和内容按顺序逐项进行操作。 13、综合操作令 值班调度员发布的不涉及其它厂站配合的综合操作任务的操作指令。其具体的操作步骤和内容，均由厂站运行值班人员按规程自行拟订。 14、发布指令 值班调度员向下级调度机构值班调度员或厂站运行值班人员发布调度指令。
二、电网调度一次设备操作
1、一次设备状态定义 1.1 运行：指连接设备(不包括带串补装置的线路和串补装置)的刀闸(不包括接地刀闸)及开关在合上位置，将电源至受电端的电路接通（包括辅助设备如PT，避雷器等），设备的保护按规定投入运行。 1.1.1 开关运行：是指开关及其两侧刀闸均在合上位置，开关带电，开关保护按规定投入运行。 1.1.2 主变运行：是指主变各侧开关和主变刀闸中至少有一个开关处于运行状态，或至少有一把主变刀闸在合上位置；主变带电，主变保护按规定投入运行，主变中性点接地刀闸运行方式符合规定。 1.1.3 母线运行：是指连接母线的开关和母联刀闸中至少有一个开关处于运行状态，或至少有一把母联刀闸在合上位置；母线带电，母线保护按规定投入运行；如该母线上的PT 无检修并具备运行条件，母线PT 应在运行状态。

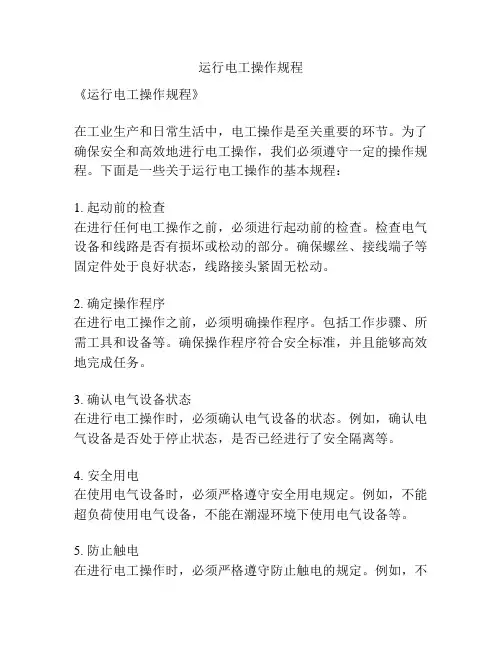

运行电工操作规程
运行电工操作规程
《运行电工操作规程》
在工业生产和日常生活中，电工操作是至关重要的环节。
为了确保安全和高效地进行电工操作，我们必须遵守一定的操作规程。
下面是一些关于运行电工操作的基本规程：
1. 起动前的检查
在进行任何电工操作之前，必须进行起动前的检查。
检查电气设备和线路是否有损坏或松动的部分。
确保螺丝、接线端子等固定件处于良好状态，线路接头紧固无松动。
2. 确定操作程序
在进行电工操作之前，必须明确操作程序。
包括工作步骤、所需工具和设备等。
确保操作程序符合安全标准，并且能够高效地完成任务。
3. 确认电气设备状态
在进行电工操作时，必须确认电气设备的状态。
例如，确认电气设备是否处于停止状态，是否已经进行了安全隔离等。
4. 安全用电
在使用电气设备时，必须严格遵守安全用电规定。
例如，不能超负荷使用电气设备，不能在潮湿环境下使用电气设备等。
5. 防止触电
在进行电工操作时，必须严格遵守防止触电的规定。
例如，不
能用湿手操作电气设备，不能在不安全的位置使用电气设备等。
总之，运行电工操作规程是确保电工操作安全和高效的重要工作。
只有严格遵守规程，才能够有效避免事故的发生，保障人身安全和设备正常运行。
电气设备及运行维护PPT课件
经验判断法
根据维护人员的经验，通过触摸、试探等方式判 断故障部位及原因。
ABCD
仪表检测法
使用各种专业仪表对电气设备的电压、电流、电 阻等进行测量，以确定故障的具体原因。
故障树分析法
通过建立故障树的逻辑模型，逐级分析可能的原 因，找出最有可能的故障点。
故障处理流程
故障定位
根据故障诊断结果，确定故障 的具体位置和原因。
提高电能质量
电气设备的质量直接影响电能的质量，优质的电气设备能 够确保输出电能的电压和频率稳定，减少谐波和电压波动。
促进经济发展
随着社会经济的发展，电力需求不断增加，电气设备作为 电力生产和输送的关键设备，其技术的发展和创新对于推 动经济发展具有重要意义。
电气设备的发展趋势
01
智能化
随着物联网、传感器等技术的发展，电气设备的智能化水平不断提高，
某变电站变压器油温异常升高，经检 测发现变压器内部绕组短路，进行维 修后恢复正常运行。
案例二
某小区电梯突然停运，经检查发现电 梯控制电路板损坏，更换电路板后恢 复正常。
05 电气设备安全操作规程
操作前准备
检查设备状态
了解设备参数
在操作电气设备之前，应首 先检查设备的外观是否完好， 各部件有无破损或异常情况。
操作人员应了解设备的额定 电压、电流、功率等基本参 数，以及设备的工作原理和 操作方法。
断开电源
在操作电气设备之前，必须 先断开电源，以避免发生触 电事故。
穿戴防护用品
操作人员应穿戴绝缘鞋、手 套等防护用品，以保障人身 安全。
操作步骤与注意事项
遵循操作顺序
在操作电气设备时，应遵循规定的操作 顺序，不得随意更改。
分类
电气运行基础知识培训课件.pptx
交接班的具体内容及要求
8）必须整点交接班，集控室内由值长统一发令，其 余外围专业由班长发令，外围岗位按规定交接。
9）双方交接清楚后，应在交接班本上签名。接班人 员签名后，运行工作的全部责任由接班人员负责。
10）各外围岗位接班后10min内向班长汇报，班长接 班后15min内向值长汇报，值长30min内向调度汇 报，并逐级布置本值内的主要工作、事故预想及 注意事项。
3）交班前公用工具、钥匙、材料等清点齐全，各种 记录本、台账应完整无损，现场卫生应打扫干净。
4）交班人员应详细交待本班次内的系统运行方式、 异常运行的操作情况以及上级指示和注意事项。 接班人员也应主动向交班人员详细了解上诉情况， 并核对模拟图及有关报表、表计。
交接班的具体内容及要求
5）交班前应做到“口头清、书面清、现场清” 6）接班人员提前30min进入现场，并做好以下工作：
详细阅读交接班记录薄及有关台账，了解上值 本岗位设备运行情况；听取交班人员对运行情 况的陈述，核对有关记录；按照个岗位的接班 检查要求巡视现场，检查并核对设备缺陷及检修 情况，清点有关台账和材料；巡查中发现的问 题，及时向交班人员提出，并汇报班长，由双方 做好有关记录和说明。 7）接班前10min由班长召开班前会，听取各岗位检 查情况汇报，布置本班主要工作、事故预想及注 意事项。
悬挂标示牌和装设遮栏
在一经合闸即可送电至工作地点的断路器(开关)和隔离 开关(刀闸)的操作把手上， 应悬挂“禁止合闸，有人工 作!”的标示牌 如果线路上有人工作，应在线路断路器(开关)和隔离开 关(刀闸)操作把手上悬挂“禁止合闸，一路有人工作!” 的标示牌，标示牌的悬挂和拆除，应按调度员的命令执 行。 部分停电的工作，安全距离小于《电业安全工作规程 （发电厂、变电所）》规定距离以内的未停电设备，应 装设临时遮栏，临时遮栏与带电部分的距离，不得小于 《电业安全工作规程（发电厂、变电所）》的规定数值。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
河北建投灵海发电有限责任公司
电气运行规程培训材料
总则 本资料从电气专业基础知识出发，结合我公 司《电气运行规程》进行实际讲解，将专业书 籍中的知识进行提升简化，转变为通俗易懂的 语言。如果在讲解过程中，本资料与生产现场 实际情况不符，大家提出建议，及时进行改正。
常见电气术语及表示方法：
继电保护、控制及信号器具、自动装置等。这些设备，通常由电流互 感器和电压互感器的二次绕组的出线及直流回路，按照一定的要求连 接在一起构成的电路，称之为二次接线或二次回路。
常见电气设备及作用
发电机：产生电能（将动能转换为电能）。用字母“G”表示。 变压器：将一种电压、电流的交流电能转换为频率相同的另一种电压、电流 的交流电能，起到电能传送的作用。用字母“T”表示。
子励磁绕组，供给发电机励磁。因取消了滑环和电刷,故称为无刷励磁。
无刷励磁的原理
交流主励磁机是与主发电机同轴连接的旋转电枢式三相同步发电机，旋转电枢 的交流输出经与主轴一起旋转的整理器整流后直接送至汽轮发电机的转子励磁
绕组，一共给发电机励磁。因为交流主励磁机的输出、硅整流装置、主发电机
的励磁绕组均装在发电机转子上，不需要碳刷和滑环，所以这种系统称为无刷 励磁系统。为了加快调节速度，主励磁机采用100HZ的交流发电机，副励磁机采 用400HZ的中频发电机。
励磁系统的运行式
微机励磁调节器运行时采用主、备用方式。主、备通道相互通讯，备
用通道作为热备用跟踪工作通道并能进行无扰动切换。
微机励磁调节器分为自动和手动两种运行方式。其中自动方式为恒发 电机机端电压调节；手动方式为恒励磁输出电流调节。正常运行时励 磁调节器采用“自动方式”运行。 励磁调节器电源采用两路直流电源供电。一路为永磁机输出的交流电 源经整流后提供，另一路来自厂用直流蓄电池。
矩，驱动转子旋转，当电动机轴上带机械负载时，便向外输出机
械能。电机的转速（转子转速）小于旋转磁场的转速，从而叫为 异步电机。三相异步电动机的转速永远低于旋转磁场的同步转速， 使转子和旋转磁场间有相对运动，从而保证转子的闭合导体切割 磁力线，感生电流，产生转矩。转速的差异是异步电机运转的必 要条件。
发电机技术参数
电流：用字母 I 表示，单位为A （安） 电压：用字母U表示，单位是V（伏） 有功功率：用字母P表示，单位是W（瓦）或KW（千瓦） 无功功率：用字母Q表示，单位是Var（乏）或KVar （千乏） 视在功率：用字母S表示，单位是VA（伏安）或KVA（千伏安） 功率因数：有功功率与视在功率的比值 频率：用字母f表示，单位是HZ（赫兹）
发电机工作原理
发电机工作原理：励磁机供给发电机转子绕组直流电，转子磁 极产生四个极的磁场，汽轮机带动发电机转子旋转，这个磁场
就会随转子一起旋转，旋转磁场依次切割发电机定子线圈，产
生三相感应电势（感应电压），这是由动能到电能的转换。
发电机的频率:f=pn/60 p—极对数 n —发电机转速
发电机转子
过负荷保护
转子一点接地保护 转子两点接地保护
失磁保护
保护类别
主保护是满足系统稳定和设备安全要求，能以最快速度有选择地切除 被保护设备和线路故障的保护。
后备保护是主保护或断路器拒动时，用来切除故障的保护。后备保护
可分为远后备保护的和近后备保护两种。 1) 远后备保护是当主保护或断路器拒动时，由相邻电力设备或线路 的保护来实现的后备保护。 2) 近后备保护是当主保护拒动时，由本电力设备或线路的另一套保 护来实现后备的保护当断路器拒动时，由断路器失灵保护来实现后备 保护。
发电机型号 QFW-12-2A 额定功率（kW） 12000
额定容量（kVA）
定子额定电压（V） 额定功率因数（cosφ ） 空载励磁电压（V） 满载励磁电压（V） 额定转速（r/min） 绝缘等级/使用等级 定子重量（Kg） 制造厂家
15000
10500 0.8 45.2 178.1 3000 F/B 22345
位置，发电机电压10秒内自动上升至90%额定电压； 用5QK或ECS增磁/减磁按钮将发电机电压升至额定。并网后用
5QK或ECS增磁/减磁按钮增减无功。
发电机停机励磁系统操作步骤
将有功功率和无功功率减到零，手动运行方式时，发电机解列以前应 将无功功率减到零，否则解列以后发电机电压会上升，容易造成发电 机过电压。 系统解列，断开发电机主开关。 将1QK打至“切除”位置，在断开1KKA、1KKB、1QS、2QS开关。
冷却方式：发电机采用封闭循环、径向双流式通风系统
发电机进风温度应不超过40℃ 电动机的热分级是指其所用绝缘材料的耐热等级，分A、E、B、F、H、C、N、
R级。允许温升是指电动机的温度与周围环境温度相比升高的限度。
绝缘等级 A级 E级 120 75 B级 130 80 F级 155 105 H级 180 125 C级 200 135 N级 220 150 R级 240 170
发电机常见故障
发电机相间短路 发电机匝间短路 发电机定子绕组单相接地
发电机转子绕组一点接地
发电机不正常工作状态
转子失磁 过电流 过负荷 过电压
逆功率
发电机失步 频率降低
发电机的保护配置
纵联差动保护 复合电压过流保护
基波零压定子接地保护
负序过负荷保护 过电压保护
转子接地保护：发电机转子回路发生一点接地时对发电机无直接危害，
发电机可以继续运行。但是一旦又发生第二点接地时，此时发电机励 磁绕组一部分被短路，使得转子磁场畸变，引起机体强烈震动，严重 危害发电机的安全。转子一点接地报警，两点接地跳闸。 过电压保护；防止大机组突然甩负荷或切除远距离时引起强励动作时 造成过电压故障而设置的保护。 过负荷保护：为防止发电机定子电流超过额定电流值或很大时引起定、 转子过热而设置的保护。
辅助保护是为补充主保护和后备保护的性能或当主保护和后备保护退
出运行而增设的简单保护。 异常运行保护是反应被保护电力设备或线路异常运行状态的保护。
各保护的作用
纵差保护是作为发电机定子绕组及引出线相间短路的主保护。 基波零序定子接地保护是用来保护发电机定子绕组单相接地故障。 复合电压过流保护即使发电机内部相间短路主保护的近后备保护，也是相邻 元件相间短路主保护的远后备保护。 负序过电流保护用于保护发电机内、外部发生不对称短路故障或三相负荷严 重不对称。定子负序电流对发电机的主要影响是发热和振动。负序过电流保 护分两段，即负序过负荷信号和负序过电流跳闸。 失磁保护：发电机失磁后，转入异步电动机运行要从系统中吸收大量的无功 功率，使系统电压下降，可能会瓦解系统，并且由于大量吸收无功功率，限 制了发电机送出的有功功率，并且异步后在转子及励磁回路中将产生脉冲电 流，因此增加了损耗，使得转子和励磁回路过热。
发电机升压过程
查“就地/主控”选择开关2QK在“就地”位置； 查1QK在“退出”位置，3QK在“手动”位置；
合上控制柜电源开关1QS、2QS,使调节器上电；
分别合上励磁输入开关1KKA、1KKB； 将运行方式切换开关3QK切至“自动”位置；
将通道选择开关1QK切至通道A或通道B运行，将1QK打至“投入”
最高允许温度 105 （℃） 最高温升限制 60 （K）
发电机励磁系统
发电机的励磁系统采用南京汽轮机厂自主研发的无刷励磁装置。无刷励磁装 置由同轴的交流励磁机(主励磁机) 、永磁发电机(副励磁机)及自动电压调节 器(AVR)组成.其中副励磁机是一台高频永磁单相同步发电机,磁极安装在转子 上，由定子感应出来的单相交流电供给励磁调节器，做为装置的工作电源及 励磁调节回路使用。主励磁机为一台三相同步发电机，其磁场静止、电枢旋 转，电枢输出的三相交流电经同轴旋转的硅二极管整流后直接送入发电机转
励磁调节器调节方式
励磁调节器具有以下四种调节方式可供选择 恒机端电压调节
恒励磁电流调节
恒功率因数调节 恒无功功率调节
四种调节方式运行中可以进行无扰动切换。机组解列运行或孤网运行
时禁止采用恒Q无功功率、恒功率因数方式调节。 正常运行时励磁调节器采用“恒机端电压”调节方式运行。
发电机转子线圈
发电机定子
发电机定子铁芯
电动机原理
电动机工作原理：当三相异步电机接入三相交流电源时，三相定 子绕组流过三相对称电流产生的三相磁动势（定子旋转磁动势） 并产生旋转磁场。该旋转磁场与转子导体有相对切割运动,根据电 磁感应原理,转子导体产生感应电动势并产生感应电流，根据电磁 力定律，载流的转子导体在磁场中受到电磁力作用，形成电磁转
感器的二次额定为5A或1A），起到变流和电气隔离作用。用字母“TA”或
“CT”表示。
避雷器：用来保护电力系统中各种电气设备免受雷电过电压、操作过电压、 工频暂态过电压冲击而损坏的一个电器。
电机的分类
同步发电机 同步电机 交流电机 异步电机 电机 直流发电机 直流电机 直流电动机 异步发电机 同步电动机 异步电动机
定子额定电流（A） 825
额定频率（Hz） 50
空载励磁电流（A） 95.55 满载励磁电流（A） 258 效率 接法 冷却方式 转子重量（Kg） ≥97% Y 空冷 9277
南京汽轮电机有限责任公司
QF：汽轮发电机 W：无刷励磁系统（区别于有刷励磁） 12：发电机功率为12000kV 2A：一对磁极（2个），发电机转速为3000转/分，A为设计序列号。
电动机：消耗电能。（将电能转换为动能）。用字母“M”表示。
