2016-2017学年江苏省无锡市九年级(上)期末物理试卷
2016-2017学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分）1．（2分）生活中有许多任务都是依靠工具完成的，使用下图工具的目的不是为了省力的是（）A．门把手B．开瓶扳手C．旗杆顶端的滑轮D．修枝的剪刀2．（2分）以下关于内能的说法正确的是（）A．热量越多的物体内能越大B．物体内所有分子动能的总和叫作物体的内能C．天然气的热值大于酒精，说明相同质量的天然气内能比酒精的大D．食品放入电冰箱中一段时间后，温度降低，这是通过热传递的方式改变物体的内能3．（2分）炎热的夏天，小明打着赤脚在烈日当空的小河边游玩时发现：岸上的石头热得烫脚，而河水却比较凉，其主要原因是（）A．石头的吸热能力强，因此石头升温快B．水吸收的热量少，因此河水比岸上石头的温度低C．这是小明的错觉造成的，实际上岸上石头与水的温度相同D．水的比热容比石头的大，在受到太阳同样照射的情况下，水升高的温度少4．（2分）在学习电学时，小明结合图甲、乙作出了以下类比，其中不合理的是（）A．电流类似于水流，方向从电池负极经用电器到正极B．灯泡的作用类似于水轮机，有电流流过会发光C．电源的作用类似于水泵，使电路两端形成电压D．开关类似于阀门，可以控制电路通断5．（2分）如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任意按钮时，铃声响起，提醒司机有人要下车．选项图中符合要求的电路是（）A．B．C．D．6．（2分）下列做法中，不符合家庭安全用电常识的是（）A．房屋装修安装电路时，安装漏电保护器后，就无需再安装空气断路器B．安装家庭电路要符合规范，应使用三线插座将用电器的金属外壳接地C．为了保证电路安全，同一多用插座上下不能同时使用多个大功率用电器D．要防止导线绝缘部分破裂，如有破损，应及时更换7．（2分）如图所示电路中，电源电压不变，当滑动变阻器的滑片P由左端向中点移动时，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电路总电流减小8．（2分）某人将一箱书搬上楼，可以有两种方法：一是把所有的书一起搬上楼；二是先搬一部分书上楼，再搬剩下的部分，假设他上楼的速度相同，则有关两种方法搬书的功率和机械效率的说法中正确的是（）A．第一种方法功率和机械效率均小于第二种B．第一种方法功率和机械效率均大于第二种C．第一种方法功率小于第二种，机械效率大于第二种D．第一种方法功率大于第二种，机械效率小于第二种9．（2分）如图是探究利用斜面提升物体是否省力、是否省功的实验，下列操作中正确的是（）A．不需要使用刻度尺B．必须保持斜面的倾斜角度不变C．不可以将小车车轮朝上放在斜面上进行探究D．先用弹簧测力计沿竖直方向匀速提升小车至高度h处，再沿着斜面匀速拉动小车至高度h处，记下两次弹簧测力计的示数10．（2分）如图所示，摆球从A位置摆动到B位置的过程中，忽略空气阻力，以下说法中正确的是（）A．从A位置摆动到B位置的过程中，摆球的机械能先变大后变小B．从O′位置摆动到B位置的过程中，摆球的动能转化为重力势能，机械能变小C．从A位置摆动到O′位置的过程中，摆球的重力对摆球做功，摆球的重力势能转化为动能D．从A位置摆动到O′位置的过程中，摆球的重力和细绳的拉力均对摆球做功，摆球的重力势能转化为动能11．（2分）如图所示的电路中，闭合开关后灯泡发光，以下判断正确的是（）A．向右移动滑动变阻器滑片P，电路总功率变大B．向左移动滑动变阻器滑片P，电流表示数变小C．灯泡L1和L2两端的电压相等D．电流表测灯L2电流12．（2分）如图是验证“影响电功大小的因素”的实验装置，其中白炽灯L1标有“3.8V 0.3A”，白炽灯L2标有“2.5V 0.3A”，以下说法中不正确的是（）A．开关闭合后，甲图中L1灯更亮，乙图中L2灯更亮B．甲图中开关闭合后，L1灯、L2灯发光时的电功率之比为38：25C．开关闭合后，通过比较灯泡的亮暗来判断电功大小，再通过电流表和电压表示数说明影响电功大小的因素D．乙图中开关闭合后，首先是调节滑动变阻器，使L2灯电流为0.3A，再看L1灯电流并比较L1、灯L2灯的亮度二、填空题（本题共11小题，每空1分，共31分）13．（2分）串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是联的，教室里的吊扇调速器与吊扇之间是联的．14．（2分）在水平地面上，用60N的力沿水平方向拉着重为200N的小车，在10s内前进5m，在此过程中，拉力做功J，拉力做功的功率是W．15．（2分）如图是探究影响导体电阻大小的因素时可共选用的几种导体，其中A、B、C都是镍铬合金丝，D是锰铜丝；A、C、D的长度相等，B的长度是A的两倍；A、B、D的横截面积相等，C的横截面积是A的两倍．如需探究导体的长度对电阻的影响，可以选择（选填字母A、B、C、D）；选择A、C，可以探究导体的对电阻的影响．16．（2分）汽油机工作的四个冲程中，只有冲程是燃气对外做功，在此冲程中，内能转化为能．17．（2分）生活中我们经常使用简单机械，如图是家用手摇晾衣架，A、B两滑轮中属于动滑轮的是；请写出一条提高手摇晾衣架机械效率的具体做法：．18．（3分）LED灯具有节能、环保等特点．如图是额定电压为220V、额定功率为6.6W的LED灯泡．该灯泡的额定电流是A．若它每天正常发光5h，则它一个月（30天）消耗的电能是kW•h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W的白炽灯亮度相当．19．（3分）小明在“测量定值电阻的阻值”的实验中，采用了如图甲所示的电路，电源电压不变，闭合开关后，滑片P由b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，则可判断定值电阻R 的阻值是Ω，电源电压是V，滑动变阻器的最大阻值为Ω．20．（3分）如图所示是“探究不同物质吸热升温的现象”实验，将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min记录一次温度，实验记录如下表：加热时间/min0 2 468温度/℃煤油2022 2426 28 水2021 2223 24（1）实验中物质吸热的多少是通过（选填“温度计示数”或“加热时间”）来反映的．（2）分析表格中数据可知：质量相同的水和煤油升高相同的温度，吸收热量较多的物质是（选填“水”或“煤油”）．（3）物理学中，把比值叫做比热容，与此定义方式不同的物理量是（选填“电阻”、“密度”或“压强”）．21．（3分）热值是燃料的一种属性．（1）如图所示，在比较不同燃料热值的实验中，小明分别在燃烧皿中放入相同的酒精和碎纸片，点燃后对质量都是100g和初温都为20℃的水加热，燃烧相同时间后，测得甲图中水温为30℃，乙图中水温为24℃，据此（选填“能”或“不能”）说明酒精的热值较大．（2）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁，同样的汽油（如95℃）加在T型轿车内与加在L型轿车内热值（选填“相等”或“不相等”）．22．（5分）如图是探究物体机械能的系列实验，请回忆探究过程，回答下列问题：（1）图甲中，我们可以通过比较来比较木块的重力势能大小；图乙中，小车被弹开的距离越远说明越大；图丙可以探究物体动能大小与的关系．综合甲、乙、丙三组探究可知，物体所具有的能量大小可以通过的方式表现出来．（2）图丁是某一高速公路上的限速标志牌，根据探究结果，标志牌上与小轿车对应的圆圈中的数字应该（选填“大于”、“小于”或“等于”）100．23．（4分）有两个热敏电阻R1、R2和一个定值电阻R0，R1的阻值会因通过的电流增大导致温度升高时而增大，R2的阻值会因通过的电流增大导致随温度升高时而减小，R0的阻值不变，它们的电流随电压的变化曲线如图甲所示．由图可知，代表R1的图线是（填序号），R0=Ω．小明将R2和R0两个电阻连接成如图乙所示电路时电流表的示数为0.4A，由此可知，电源电压为V．后来小明改变了该电路中的电源电压，闭合开关S，当电压表的示数为6V时，电阻R2的电功率是W．三、解答题（本题共7小题，共45分）24．按要求完成下列作图：（1）胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板，请在图乙中画出动力F1的力臂l1和连杆作用在B点的阻力F2．（2）请用笔画线代替导线，将图中的元件正确接入家庭电路．25．如图甲为塔式起重机简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装（动滑轮重、绳重及摩擦不计、g取10N/kg）．（1）为保持平衡，起重臂的长度越长的塔式起重机，配备的平衡重的质量应越（选填“大”或“小”）．（2）图乙为起重机钢丝绳穿绳简化示意图，定滑轮a的作用是．若钢丝绳能承受的最大拉力为3×104N，则能吊起货物的质量不能超过多少千克？（3）若将重为1.5×104N的货物由地面沿竖直方向匀速提升10m，再沿水平方向移动20m，则此过程中钢丝绳做功多少焦？（4）若该提升电动机的效率为90%，将重为1.2×104N的货物匀速提升到30m 的高度，用时50s，则该提升电动机的实际功率是多少瓦？26．小明和小华利用如图所示的装置来探究“杠杆的平衡条件”．（1）小明对如图甲所示的弹簧测力计进行调零，然后测出1个钩码重为0.5N；小华观察到杠杆如图乙所示，此时应将杠杆左侧的平衡螺母向（选填“左”或“右”）调节，使杠杆在位置平衡．（2）如图丙所示，小华在杠杆A点挂上3个同样的钩码，小明将弹簧测力计倒置后，在杠杆B点竖直向下拉住杠杆，小华提醒小明弹簧测力计需要再次调零，小明认为已经调零了，不需要再次调零，你认为（选填“小明”或“小华”）的想法是正确的．（3）如图丙所示，小明和小华采用正确的操作方式使杠杆平衡，此时弹簧测力计示数为N．（4）如图丁所示，改变拉力的方向使杠杆平衡，则弹簧测力计的示数将如何变化？为什么？27．小明用如图所示的电路探究“通过导体的电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明把5Ω的电阻接入电路，变阻器的滑片P移到阻值最大处，闭合开关S，调节滑片P到适当位置，记录电流表的示数为0.4A．（2）断开开关S，小明用10Ω的电阻替换5Ω的电阻，将滑动变阻器移到阻值最大位置后，闭合开关S，将滑片P向端（选填“A”或“B”）移动，保持电压表的示数为V．（3）实验数据如下表所示，可得出结论：当电压一定时，通过导体中的电流与电阻成比．实验次数定值电阻/Ω电流表示数/A 150.42 100.23200.1（4）以上方法在实验探究时经常用到，下列探究中用到此方法的是．A．探究熔丝熔断的原因B．探究二力平衡的条件C．探究串、并联电路电流的特点D．探究影响动滑轮机械效率的因素．28．用如图的实验装置可以探究“影响电流效应的因素”．接通电源，封闭在甲、乙瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况可以比较出瓶内电阻丝的发热多少．（1）图中所示是探究通电导体产生的热量与的关系，通电一段时间后会观察到（选填“甲”或“乙”）一侧U形管中液面产生的高度差更大．（2）让实验装置冷却到初始状态，把乙瓶中并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少，此时探究的问题是．A．通电导体产生的热量与电压的关系B．通电导体产生的热量与电流的关系C．通电导体产生的热量与电阻的关系D．通电导体产生的热量与通电时间的关系．29．（12分）在测量额定电压为“2.5V”小灯泡电功率的实验中，提供的器材有：两节新干电池，滑动变阻器、电压表、电流表、开关各一只，7根完好的导线．（1）该实验的原理是．（2）请用笔画线代替剩余的两根导线，将实物图连接完整．（3）将电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表、电压表均无示数．若电压表、电流表均无损坏，导线连接处均接触良好，则电路故障是（选填“短路”或“断路”）．为进一步检测故障发生在何处，现再给你一根导线，但导线是否完好需要你进行检测．①请利用所提供的器材检测所给导线是否完好，将设计的电路图画再答题卡相应位置的虚线框内．②若经检测所给导线是完好的，若电路故障只有一处，请写出检测故障在何处的操作方法：．（4）排除故障后，小明所在小组将所测数据和小灯泡发光情况记录在下表中：实验次序电压表的示数U/V 电流表的示数I/A 小灯泡亮度1 1.0 0.2 特别暗2 1.5 0.22 暗3 2.0 0.26 较亮4 2.5 0.3 正常发光5 3.00.32 很亮请根据数据回答下列问题：①灯泡的明暗由决定．②请在如图所示的坐标纸上作出小灯泡的I﹣U图象．③通过小灯泡的电流和灯泡两端的电压（选填“符合”或“不符合”）欧姆定律．④若该电路的目的是使小灯泡发光，则小灯泡正常发光时，该电路利用电能的效率为．30．（7分）电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示．电热器的电热丝（阻值不变）浸没在加热仓的水中产生热量，使加热仓中水沸腾变成水蒸气喷出，增加环境湿度，当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中．工作电压：220V工作频率：50Hz最大运行功率：40W储水箱容量：2.4L尺寸：高315mm，底部直径168mm满水工作时间：高气雾量10h，低气雾量24h（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值．（2）如果加热仓内冷水温度为20℃，用最大运行功率工作，经过420s水沸腾=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3，产生蒸汽，求加热仓中水的体积．【C水电热丝R1产生的热量全部被水吸收，环境为标准大气压】（3）当滑片移到最右端时，气雾调节器R2的阻值为605Ω，加湿器以低气雾量工作，求此时电热丝R1的电功率是多少瓦？24小时R1消耗多少度电？（计算保留一位小数）。
2016年秋季无锡市初中学业九年级上物理质量抽测(含答案)
2016年秋季无锡市初中学业质量抽测初三物理试题2017.1 注意事项：1．本卷分试题和答题卡两部分，答案一律写在答题卡上．考试时间为90分钟．试卷满分100分．2．答卷前，务必用0.5毫米黑色墨水签字笔将自己的姓名、准考证号填写在答题卡的相应位置上．3．答选择题必须用2B铅笔将答题卡上对应题目的正确选项涂黑；答主观题必须用0.5毫米黑色墨水签字笔作答，答案写在答题卡各题目指定区域内相应位置上．一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．生活中有许多任务都是依靠工具完成的，使用下图工具的目的不．是．为了省力的是A．门把手B．开瓶扳手C．旗杆顶端的滑轮D．修枝的剪刀2．以下关于内能的说法正确的是A．热量越多的物体内能越大B．物体内所有分子动能的总和叫做物体的内能C．天然气的热值大于酒精，说明相同质量的天然气内能比酒精的大D．食品放入电冰箱中，温度降低，这是通过热传递的方式改变物体的内能3．炎热的夏天，小明打着赤脚在烈日当空的小河边游玩时发现：岸上的石头热得烫脚，而河水却比较凉，其主要原因是A．石头的吸热能力强，因此石头升温快B．水吸收的热量少，因此河水比岸上石头的温度低C．这是小明的错觉造成的，实际上岸上石头与水的温度相同D．水的比热容比石头的大，在受到太阳同样照射的情况下，水升高的温度少4．在学习电学时，小明结合图（甲）、（乙）作出了以下类比，其中不合理．．．的是A．电流类似于水流，方向从电池负极经用电器到正极B．灯泡的作用类似于水轮机，有电流流过会发光C．电源的作用类似于水泵，使电路两端形成电压D．开关类似于阀门，可以控制电路通断甲乙5．如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任一按钮时，铃声响起，提醒司机有人要下车．符合要求的电路是6.下列做法中，不．符合．．家庭安全用电常识的是A．房屋装修安装电路时，安装漏电保护器后，就无需再安装空气断路器B．安装家庭电路要符合规范，应使用三线插座将用电器的金属外壳接地C．为了保证电路安全，同一多用插座上不能同时使用多个大功率电器D．要防止导线绝缘部分破损，如有破损，应及时更换7．如图所示电路中，电源电压不变，当滑动变阻器的滑片P 由左端向中点移动时，下列说法正确的是A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电路总电流减小8. 某人将一箱书搬上楼，可以有两种方法：一是把所有的书一起搬上楼；二是先搬一部分书上楼，再搬剩下的部分．假设他上楼的速度相同，则有关两种方法搬书的功率和机械效率的说法中正确的是A．第一种方法功率和机械效率均小于第二种B．第一种方法功率和机械效率均大于第二种C．第一种方法功率小于第二种，机械效率大于第二种D．第一种方法功率大于第二种，机械效率小于第二种9．如图是探究利用斜面是否省力、是否省功的实验．下列操作中正确的是A．不需要使用刻度尺B．必须保持斜面的倾斜角度不变C．不可以将小车车轮朝上放在斜面上进行探究D．先用弹簧测力计沿竖直方向匀速提升小车至高度ｈ处，再沿着斜面匀速拉动小车至高度ｈ处，记下两次弹簧测力计的示数10．如图所示，摆球从Ａ位置摆动到Ｂ位置的过程中，忽略空气阻力，以下说法中正确的是A．从A位置摆动到B位置的过程中，摆球的机械能先变大后变小B．从O′位置摆动到B位置的过程中，摆球的动能转化为重力势能，机械能变小C．从A位置摆动到O′位置的过程中，摆球的重力对摆球做功，摆球的重力势能转化为动能D．从A位置摆动到O′位置的过程中，摆球的重力和细绳的拉力均对摆球做功，摆球的重力势能转化为动能11.如图所示的电路中，闭合开关后灯泡发光，以下判断正确的是A．向右移动滑动变阻器滑片P，电路总功率变大B．向左移动滑动变阻器滑片P，电流表示数变小C．灯泡L1和L2两端的电压相等D．电流表测灯L2电流12.如图是验证影响电功大小的因素的实验装置，其中白炽灯L1标有“3.8V 0.3A”，白炽灯L2标有“2.5V0.3A”，以下说法中不．正确．．的是A．开关闭合后，甲图中L灯更亮，乙图中L2灯更亮B. 甲图中开关闭合后，L1灯、L2灯发光时的电功率之比为38:25C．开关闭合后，通过比较灯泡的亮暗来判断电功大小，再通过电流表和电压表示数说明影响电功大小的因素D. 乙图中开关闭合后，首先是调节滑动变阻器，使L2灯电流为0.3A，再看L1灯电流并比较L1灯、L2灯的亮度二、填空题（本题共11题，每空1分，共31分）13．串联电路和并联电路是电学中的两种基本电路．通过你的观察，学校里的路灯是联的，教室里的吊扇调速器（调节吊扇转速的元件）与吊扇之间是联的．14．在水平地面上，用60N的力沿水平方向拉着重为200N的小车，在10s内前进5m．在此过程中，拉力做功J，拉力做功的功率是W．15. 如图是探究影响导体电阻大小的因素时可供选用的几种导体，其中A、B、C都是镍铬合金丝，D是锰铜丝；A、C、D的长度相等，B的长度是A的两倍；A 、B 、D 的横截面积相等，C 的横截面积是A 的两倍.如需探究导体的长度对电阻的影响，可以选择 （选填字母A 、B 、C 、D ）；选择A 、C ，可以探究导体的 对电阻的影响．16．汽油机工作的四个冲程中，只有 冲程是燃气对外做功，在此冲程中，内能转化为 能．17．生活中我们经常使用简单机械，如图是家用手摇晾衣架，A 、B 两滑轮中属于动滑轮的是 ；请写出一条提高手摇晾衣架机械效率的具体做法： ．18．LED 灯具有节能、环保等特点．如图是额定电压为220V 、额定功率为6.6W 的LED灯泡．该灯泡的额定电流是 A ．若它每天正常发光5h ，一个月（30天）消耗的电能是 kW·h ．与普通白炽灯相比，在达到相同亮度的条件下，假设LED 灯可以节约90%的电能，则这个LED 灯与功率为 W 的白炽灯亮度相当．19．小明在“测量定值电阻的阻值”的实验中，采用了如图甲所示的电路，电源电压不变．闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，则可判断定值电阻R 的阻值是 Ω，电源电压是 V ，滑动变阻器的最大阻值为 Ω．20．如图所示是“探究不同物质吸热升温的现象”的实验．将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min 记录一次温度．实验记录如下表：（1）实验中物质吸热的多少是通过 （选填“温度计示数”或“加热时间”）来反映的．（2）分析表格数据可知：质量相同的水和煤油升高相同的温度，吸收热量较多的物质是 （选填“水”或“煤油”）．（3）物理学中，把比值Q m t⋅∆叫做比热容，与此定义方式不．同．的物理量是 （选填“电阻”、“密度”或“压强”）．21．热值是燃料的一种属性．（1）如图所示，在比较不同燃料热值的实验中，小明分别在燃烧皿中放入 相同的酒精和碎纸片，点燃后对质量都为100g 和初温都为20℃的水加热．燃烧相同时间后，测得甲图中水温为30℃，乙图中水温为24℃．据此 （选填“能”或“不能”）说明甲的热值较大．（2）有一种“涡轮增压”（T 型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L 型）更节能，排气更清洁．同样的汽油（如95#）加在T 型轿车内与加在L 型轿车内热值 （选填“相等”或“不相等”）．22．如图是探究物体机械能的系列实验，请回忆探究过程，回答下列问题：加热时间/min 0 2 4 6 8 温度/℃ 煤油 20 22 24 26 28 水 20 21 22 23 24火线 零线 地线（1）图甲中，我们是通过比较 来说明木块的重力势能大小；图乙中，小车被弹开的距离越远说明 越大；图丙可以探究物体动能大小与 的关系．综合甲、乙、丙三组探究可知，物体所具有的能量大小可以通过 的方式表现出来．（2）图丁是某一高速公路上的限速标志牌，根据探究结果，标志牌上与小轿车对应的圆圈中的数字应该 （选填“大于”、“小于”或“等于”）100．23．有两个热敏电阻R 1、R 2和一个定值电阻R 0，R 1的阻值会因通过的电流增大导致温度升高而增大，R 2的阻值会因通过的电流增大导致温度升高而减小，R 0的阻值不变，它们的电流随电压的变化曲线如图甲所示．由图可知，代表R 1的图线是 （填序号），R 0＝ Ω．小明将R 2和R 0两个电阻连接成如图乙所示电路，若电流表的示数为0.4A ，则电源电压为V ，后来小明改变了该电路中的电源电压，闭合开关S ，当电压表的示数为6V 时，电路的总功率是W ．三、解答题（本题共有7小题，共45分．其中第25、30题应写出必要的解题过程）24．（4分）按要求完成下列作图：（1）胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O 点转动，胶棉夹将棉头中多余水分挤出后便可清理地板，请在图乙中画出动力F 1的力臂l 1和连杆作用在B 点的阻力F 2．（2）请用笔画线代替导线，将图中的元件正确接入家庭电路．25．（7分）如图甲为塔式起重机简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装．（动滑轮重、绳重及摩擦不计，g 取10N ／kg ）（1）为保持平衡，起重臂的长度越长的塔式起重机，配备的平衡重的质量应越 （选填“大”或“小”）．（2）图乙为起重机钢丝绳穿绳简化示意图，定滑轮a 的作用是 ．若钢丝绳能承受的最大拉力为3×104N ，则能吊起货物的质量不能超过多少千克?（3）若将重为1.5×104N 的货物由地面沿竖直方向匀速提升10m ，再沿水平方向移动20m ，则此过程钢丝绳做功多少焦?（4）若该起升电动机的效率为90％，将重为1.2×104N 的货物提升到30m 的高度，用时50s ，则该起升电动机的实际功率是多少瓦?26.（6分）小明和小华利用如图所示的装置来探究“杠杆的平衡条件”．+_ 3 15V0.6 3 A （1）小明对如图甲所示的弹簧测力计进行调零，然后测出1个钩码重为0.5N ；小华观察到杠杆如图乙所示，此时应将杠杆左端的平衡螺母向 （选填“左”或“右”）调节，使杠杆在 位置平衡．（2）如图丙所示，小华在杠杆A 点挂上3个同样的钩码，小明将弹簧测力计倒置后，在杠杆B 点竖直向下拉住杠杆，小华提醒小明弹簧测力计需要再次调零，小明认为已经调零了，不需要再次调零，你认为 （选填“小明”或“小华”）的想法是正确的．（3）如图丙所示，小明和小华采用正确的操作方式使杠杆平衡，此时弹簧测力计示数为 N ．（4）如图丁所示，改变拉力的方向使杠杆平衡，则弹簧测力计的示数将如何变化？为什么？27.（５分）小明用如图所示的电路探究“通过导体的电流与电阻的关系”．器材如下：电压为3 V 的电源，标有“20Ω 2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明把5Ω的电阻接入电路，变阻器的滑片P 移到阻值最大处，闭合开关S ，调节滑片P 到适当位置，记录电流表的示数为0.4A ．（2）断开开关S ，小明用10Ω的电阻替换5Ω的电阻，将滑动变阻器移到阻值最大位置后，闭合开关S ，将滑片P 向 端（选填“A”或“B”）移动，保持电压表的示数为 V.（3）实验数据如下表所示，可得出结论：当电压一定时，通过导体中的电流与电阻成 比．（4）以上方法在实验探究时经常用到，下列探究中用到此方法的是 ．A ．探究熔丝熔断的原因B ．探究二力平衡的条件 C. 探究串、并联电路电流的特点 D. 探究影响动滑轮机械效率的因素28．（４分）用如图的电路装置可以探究“电流产生的热量跟什么因素有关”．接通电源，瓶内的空气被加热后膨胀，使U 形管的液面发生变化，通过观察U 形管的液面变化情况比较出瓶内电阻丝的发 热多少．（1）图中所示是探究电流产生的热量跟 的关系，通电一段时间后会观察到 （选填“左瓶”或“右瓶”）一侧U 形管中液面产生的高度差更大．（2）让实验装置冷却到初始状态，把右瓶并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少．此时探究的问题是 ．A ．通电导体产生的热量与电压的关系B ．通电导体产生的热量与电流的关系C ．通电导体产生的热量与电阻的关系D ．通电导体产生的热量与通电时间的关系29.（12分）在测定额定电压为“2.5V ”小灯泡电功率的实验中，提供的器材有：两节新干电池、滑动变阻器、电压表、电流表、开关各一只、7根完好的导线． （1）该实验的原理是 ．（2）请用笔画线代替剩余的两根导线．．．．．．．，将实物图连接完整． （3）将电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电 流表、电压表均无示数．若电压表、电流表均无损坏，导线连接处均接触良好．则电路故障是 （选填“短路”或“断路”）．为进一步检测故障发生在何处，现再给你一根导线，实验次数 定值电阻/Ω 电流表示数/A 1 50.4 2 10 0.2 3 20 0.1但此导线是否完好需要你进行检测．①请利用所提供的器材检测所给导线是否完好，将设计的电路图画在答题卡相应位置的虚线框内．②若经检测所给导线是完好的，若电路故障只有一处，请写出检测故障在何处的操作方法： ．（4）排除故障后，小明所在小组将所测数据和小灯泡发光情况记录在下表中：请根据数据回答下列问题：①灯泡的明暗由 决定．②请在如图所示的坐标纸上作出小灯泡的I-U 图像．③通过小灯泡的电流和灯泡两端的电压 （选填“符合”或“不符合”）欧姆定律．④若该电路的目的是使小灯泡发光，则小灯泡正常发光时，该电路利用电能的效率为 ． 30.（7分）电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示．电热器的电热丝浸没在加热仓的水中产生热量，使加热仓中的水沸腾变成水蒸气喷出，增加环境湿度．当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中．工作电压:220V工作频率:50Hz最大运行功率:40W储水箱容量:2.4L尺寸:高315mm ，底部直径168mm满水工作时间:高气雾量10h ，低气雾量24h （1）当气雾调节器R 2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R 1的电阻值．（2）如果加热仓内冷水温度为20℃，用最大运行功率工作，经过420s 水沸腾产生蒸气，求加热仓中水的体积．【c 水＝4.2×103J/(kg·℃)，电热丝R 1产生的热量全部被水吸收，环境为标准大气压】（3）当滑片移到最右端时，气雾调节器R 2的阻值为605Ω，加湿器以低气雾量工作．求此时电热丝R 1的电功率是多少瓦？24小时R 1消耗多少度电？（计算结果保留一位小数） 实验次序 电压表的示数U /V 电流表的示数I /A 小灯泡亮度1 1.0 0.2 特别暗2 1.5 0.22 暗3 2.0 0.26 较亮4 2.5 0.3 正常发光5 3.0 0.32 很亮2016年秋季无锡市初中学业质量抽测初三 物理试题参考答案及评分说明 一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）题号1 2 3 4 5 6 7 8 9 10 11 12 答案 C D D A B A C B D C A B二、填空题（本题共11题，每空1分，共31分）13.并 串14.300 3015．A 、B 横截面积16．做功 机械17. B 增加所挂衣物的重（或“尽可能挂满衣物”、“减小晾衣架自重”，其它合理答案参照给分） 18．0.03 0.99 66 19．6 9 1220．(1)加热时间 (2)水 (3)电阻21．(1)质量 不能 (2)相等22．（1）桩被打入的深度 弹簧的弹性势能 质量 (对外)做功 （2）大于23．③ 10 7 6三、解答题（本题有7小题，共45分．其中第25、30题应写出必要的解题过程）24．本题共4分(1)(2分) （2）（2分）25．本题共7分（1）大（1分）（2）改变施力方向（1分） 432310210/610G N F g g N kg kg m ⨯⨯⨯==== (1分) （3）W =Fs =1.5×104N ×10m=1.5×105J （2分）（4）90%Pt =Gh 41.2103090%90%508000W G h N m t s P ⨯⨯⨯===（2分） 26. 本题共6分（1）右（1分） 水平（1分）（2）小华（1分）（3）2(1分)（4）变大（1分） 弹簧测力计对杠杆拉力的力臂变短（1分）27.本题共5分（2）A(1分) 2（1分） （3）反（1分） （4） D （2分）28.本题共4分（1）电流（1分） 左瓶（1分） (2)C(2分)29．本题共12分（1）P =UI （1分） （2）实物图连接如图（1分）（3）断（1分）①（2分）(电路中不用开关不扣分，但是用电流表直接接在电路两端将不得分) ②（2分）将导线分别接在滑动变阻器或开关两端（4）①实际功率(1分) ②图像如图（2分） ③符合（1分） ④83.3%（1分）30.本题共7分（1）R 2滑片移至最左端时，只有R 1工作221(220)1401210V U P W R ===Ω 答：电热丝R 1的电阻值为1210Ω. …………………………………………………（2分）（2）R 1产生的热量Q =W =P 1t水吸收的热量为Q 吸= c 水m （t 末 - t 0 ）因为电热丝R 1产生的热量全部被水吸收，，环境为标准大气压所以：Q=Q 吸 P 1t = c 水m （t 末 - t 0 ）………………………………………………（1分） 得到：40W ×420s=4.2×103J/(kg·℃) ×m×（100℃-20℃）m=0.05kg加热仓中水的体积：5330.05kg 31.010kg/m =510m m V -⨯==⨯水水水ρ…………………………………（1分） 答：加热仓中水的体积为5×10-5m 3.（3）滑片移至最右端时，R 1、R 2串联电热丝R 1的电功率：12222220111210605()()121017.8WU V R R P I R R +Ω+Ω''===⨯Ω=…………（2分） 24小时R 1消耗的电能： -311t =17.810kW 24h=0.4kW h W P '''=⨯⨯∙…………………（1分）答：此时电热丝R 1的电功率是17.8W ；24小时R 1消耗0.4度电.+ _ 3 15 V 0.6 3 A 第29题（2）图 第29题（4）②图 第29题（3）①图 V。
2016—2017第一学期九年级期中考试物理试卷
九年级 物理 第 1 页 （ 共3页）2017--2018学年度第一学期期中学业水平调研测试九年级 物理科试题说明：（1）本次测试采用闭卷方式，测试时间为80分钟，全卷共8页，总分100分。
（2）答卷前，考生必须用黑色或蓝色的签字笔、圆珠笔在答题卷．．．填写自己的学校名称、班级、姓名、考号。
选择题用铅笔填涂．．．．．．．．，非选择题可用黑色或蓝色钢笔、圆珠笔，不能用铅笔或红笔。
（3）考生务必在答题卷．．．上作答，测试结束后只交答题卷。
一、选择题（本大题共7小题，每小题3分，共21分。
）1. 下列常见的自然现象，能用分子热运动知识解释的是（ ） A ．春天，柳枝吐芽 B ．夏天，山涧瀑布 C ．秋天，菊香满园 D ．冬天，雪花飘飘2. 下列所示的工具工作过程中使用热机的是（ ）A ．自行车B ．柴油车C ．脚踏车D ．皮筏艇3. 把两张用丝绸摩擦过的塑料片相互靠近时，它们会张开，这是因为（ ）A．同种电荷相互排斥 B ．异种电荷相互排斥 C ．分子之间存在斥力 D ．分子之间存在空隙4. 交通路口安装着过斑马线的红、绿信号灯，下列符合红、绿信号灯工作情况的电路图是（ ）A. B ．C ．D ．5. 下列实例中，通过做功的方式改变物体内能的是（ ） A ．擦燃火柴 B ．炭火烤肉 C ．用热水袋取暖 D ．用冷毛巾降温6. 下列电路中，电流表测灯L 1电流的是（ ）A ．B ．C ．D ．7. 下列有关分子动理论的说法，正确的是（ ） A ．分子之间没有空隙 B ．分子的运动是规则的C ．温度越高，分子运动越剧烈D ．肉眼可以直接看清分子的形状二．填空题（共9小题，每空1分，共21分）8. 酒精和水充分混合后总体积小于混合前的总体积，此现象说明组成物质的分子间有____,端午节妈妈在厨房煮粽子，小强在客厅里就闻到了粽子的香味，这是____现象,煮粽子是通过_____方式增大粽子内能的（填“做功”或“热传递”）．9. 汽车发动机用水做冷却剂，这是利用了水的比热容______的性质，一杯水倒出一半后，剩下水的比热容______（选填“变大”、“变小”或“不变”）10. 用丝绸摩擦玻璃棒，玻璃棒由于失去电子而带 _______电，用这根玻璃棒靠近悬挂的气球，气球被推开，则气球带 _______电．11. 在图1的漫画中，老人和小孩的感觉虽然不同，但从科学的角度看，两幅图都说明了_____可以改变物体能的内能，图中的小孩从滑梯上滑下，他的机械能_____（选填“增加”、“不变”或”减少”） 12. 如图2所示是四冲程汽油机工作过程中的_____冲程；此过程中_______能转化为机械能．图1 图213. 街道两旁的节日小彩灯同时亮同时灭，由此 ____（选填“能”或“不能”）判断其连接方式，如果其中一只彩灯烧杯，其它彩灯仍然发光，由此可判断彩灯的连接方式为 ___联（选填“串”或“并”） 14. 已知两个电阻R 1：R 2=2：5，如果把它们串联在电路中，则通过它们的电流之比I 1：I 2=______，它们两端的电压之比U 1：U 2=______；如果把它们并联在电路中，则通过它们的电流之比I 1：I 2=______，它们两端的电压之比U 1：U 2=______；15. 如图3所示，电流表的读数是______A ．电压表的读数______V ．16. 如图4所示，在空气压缩引火仪的玻璃筒底部，放入一小团干燥的棉花，用力将活塞迅速下压，玻璃筒内的空气温度升高，空气的内能______（填“增加”或“减少”），空气的内能是通过 _______方式改变的；（填“做功”或“热传递”）图3 图4九年级 物理 第 2 页 （ 共3页）三．作图题（共2小题，共7分）17. 根据图1实物图，在图2的虚线框内画出电图．18. 根据电路图把实物图连接起来（电流表的示数估计为0.1A ～0.3A ）．四.实验题（共3小题，每空2分,共24分）19. 在“探究串联电路的电压”实验中，小涵同学设计了如图所示的电路． （1）在连接电路中，开关应该处于 ______（选填“闭合”或“断开”）状态． （2）根据如图连接好电路，闭合开关后，她发现两只灯泡都不亮，且电压表示数为0，若只有L1或L2中的一处发生故障，则故障是_______ A: L1开路 B:L1短路 C: L2开路 D: L2短路（3）故障排除后，小涵选用不同的灯泡，完成了三次实验，并记录了数据．分析下表中的数据，可得出的结论为：串联电路两端的电压 _______串联电路中各实验次数L 1两端的电压/V L 2两端的电压/V 串联总电压/V1 1.4 1.4 2.82 1.2 1.6 2.8 31.11.72.820. 如图所示的电路中，当电路闭合后，V 1和V 2的示数分别如图所示，则电压表V 1选择的量程为________V ，读数为________V ，电压表V 2选择的量程为________V ，读数为______V ，小灯泡L 1上的电压U 1= _______V ．21. 为了比较水和食用油的吸热能力，小明用两个相同的装置做了如图所示的实验． 实验数据记录如下表．（1）从表中数据可知，水和食用油的质量_______（选填“相同”或“不相同”），加热结束时，食用油的温度比水温度_______（选填“高”或“低”）．（2）在此实验中，如果要使水和食用油的最后温度相同，就要给水加热更长的时间，此时，水吸收的热量______（选填“大于”或“小于”或“等于”）食用油吸收的热量． （3）实验表明，_______（选填“水”或“食用油”）吸热的能力更强．五、计算题．（23题9分，24题6分，共15分） 23.将20Kg 的水从20℃加热到70℃．求：（1）水需要吸收的热量(C 水=4.2×103J/（kg•℃）)（2）提供这些热量，需要完全燃烧焦碳的质量（q 焦碳=3.0×107J/kg ）．24. 如图，灯L 1 两端的电压U 1=2V ，电流为I 1=0.3A 灯L 2 两端的电压U 2=2.5V 求： （1）电路两端的总电压． （2）通过灯L 2的电流．（解题时要写出必要的串并联电路电流或电压计算式）六、综合能力题(共两题每空2分，共12分)22. 如图所示的实验，是我们在学习分子动理论时做过的一些实验：图a ：浓硫酸铜溶液与清水开始界面十分清晰，几天之后，两种液体混合均匀了； 图b ：玻璃板的下表面接触水面，发现拉力示数大于玻璃板的重力； 图c ：水和酒精充分混合后的总体积小于混合前水和酒精的总体积； 图d ：将红墨水滴入水中，可以看到它在水中扩散开来；图e ：将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，下面吊一个较重的物体也不会将它们拉开．（1）图_____和图_____两个实验形成实验实验表明：分子在 永不停息的做无规则运动 （2）图b 和图_____两个实验形成实验现象的原因相同，实验表明：分子之间存在____ （3）图c 实验是_______现象,实验表明，分子之间存在______物质 质量/g 初始温度/℃ 加热时间/min 最后温度/℃ 水 60 20 6 45 食用油6020668。
2018-2019学年江苏省无锡市九年级(上)期末物理试卷(解析版)
2018-2019学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分．每小题给出的四个选项中只有一个正确）1．（2分）如图所示，正在使用的简单机械中，一定费力的是（）A．订书机B．镊子C．定滑轮D．动滑轮2．（2分）下列图示中，不能让完好的小灯泡点亮的连接方法是（）A．B．C．D．3．（2分）如图所示，一个玩具弹簧放在斜面（倾角约30°）上端，将弹簧弯曲一定程度后释放，我们会观察到弹簧不断向下翻滚。
在弹簧向下运动的过程中，发生转化的机械能有（）A．弹簧的弹性势能和重力势能B．弹簧的弹性势能和动能C．弹簧的重力势能和动能D．弹簧的弹性势能、动能和重力势能4．（2分）如图所示，在盛有冷水和热水的烧杯中各滴入一滴红墨水，观察到红墨水在热水杯中扩散的快。
关于这一实验的目的，下列说法正确的是（）A．比较烧杯内水的内能大小B．比较两滴墨水的内能大小C．说明分子无规则运动的剧烈程度与温度有关D．说明热量可以从高温物体传递给低温物体5．（2分）小明设计了如图所示的电路来探究“影响导体电阻大小的因素”，连接完电路后，他发现手边只有一根金属丝，则他只能够完成的探究是（）A．导体的电阻与导体横截面积的关系B．导体的电阻与导体长度的关系C．导体的电阻与导体的长度和横截面积的关系D．导体的电阻与导体的长度、横截面积和材料的关系6．（2分）为了比较小红和小华谁上楼时的功率大。
同学们设计了如下的一些方案：①测出二人的质量、爬楼用的时间和爬楼的高度。
②保证爬楼的时间相同，测出二人的质量、爬楼的高度。
③保证爬楼的高度相同，测出二人的质量、爬楼的时间。
其中可行的是（）A．只有①B．只有①②C．只有②③D．①②③都可以7．（2分）设计一个病房呼叫电路，要求：按下病人床头开关，值班室的电铃会响，对应床头灯亮，提醒护士哪位需要护理。
下列电路设计最合理的是（）A．B．C．D．8．（2分）小明将铁丝快速弯折十余次，铁丝弯折处的温度会升高，以下四个事例中能量转化与之相同的是（）A．甲、丙B．甲、丁C．乙、丙D．乙、丁9．（2分）测电笔是电工必备的检测设备，其结构如图所示。
江苏省无锡市2017届九年级上第一次月考物理试卷(有答案)AqnqlU
2016-2017学年江苏省无锡市九年级（上）第一次月考物理试卷一.选择题1．小聪同学将掉在地上的物理课本捡回桌面，所做的功最接近于（）A．0.02J B．O．2J C．2J D．20J2．学校里的工人师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是（）A．增大阻力臂，减小动力移动的距离B．增大动力臂，省力C．减小阻力臂，减小动力移动的距离D．减小阻力臂，省力3．一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡．若将两边物重同时增加50N，则杠杆（）A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定4．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中（）A．F甲做的功大于F乙做的功B．F甲做的功小于F乙做的功C．F甲做功的功率小于F乙做功的功率D．F甲做功的功率等于F乙做功的功率5．下列关于功率和机械效率的说法中，正确的是（）A．功率大的机械，做功一定多B．做功快的机械，功率一定大C．机械效率高的机械，功率一定大D．做功多的机械，机械效率一定高6．三个物体在相同的力F作用下，沿力的方向移动了距离S，力对物体做的功分别为W1、W2、W3．则W1、W2、W3的关系为（）A．W1=W2=W3B．W1＜W2＜W3 C．W1＞W2＞W3 D．W1＜W3＜W27．如图所示，一个质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，则这个人在这段时间内的功率是（g取10N/kg）（）A．1200W B．10W C．12W D．120W8．竖直向上抛出的篮球，离开手后继续向上运动，若不考虑空气阻力，则在上升的过程中，篮球的（）A．动能增大，重力势能增大B．动能减小，重力势能增大C．动能保持不变，重力势能保持不变D．机械能保持不变9．下列说法正确的是（）A．任何状态下处于任何位置的物体都具有内能B．机械能大的物体内能一定大C．静止在地面上的物体无内能D．空中飞行的子弹比地面上静止的子弹内能多10．有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体，现仍用此滑轮组，考虑额外阻力，匀速提起500牛的物体，所用拉力是200牛，此时滑轮组的机械效率是（）A．100% B．40% C．50% D．60%11．用20N的水平力，将重为5N的球抛出，球在水平地面上滚动了10m才停下来．在滚动过程中，手对球做的功是（）A．50J B．200JC．0J D．条件不足，无法计算12．如图小球在光滑斜坡上方A处，自由滚下至平直轨道B处向正前方弹簧运动并将弹簧压缩．在上述的过程中能量转化是（）A．势能→动能→势能B．动能→势能→势能C．动能→势能→动能D．势能→动能→动能二.填空题13．用水桶从井中提水的时候，克服______的重力做的功是有用功；如果桶掉到井里，捞桶时桶里带了一些水，克服______的重力做的功是额外功．（选填“水”、“桶”）14．指出下列物体各具有的机械能的形式①正在测力的大小的弹簧秤中的弹簧______ ②水塔里的水______③钟表里卷紧的发条______ ④空中飞行的飞机______．15．人造卫星绕地球沿椭圆形轨道运行，它的位置有时离地球较近，有时离地球中心较远，离地心最近的点叫近地点，离地心最远的点叫远地点．卫星从近地点向远地点运行时，重力势能______，动能______，从远地点向近地点运行时，______能转化为______能．16．起重机在前3s内将一个重2×104N的货物匀速提高3m，在后3s内将货物水平移动10m，则在前3s内拉力做功______J，功率为______W；整个过程中拉力的平均功率为______W．17．一太阳能热水器水箱内装有质量为80kg的水，经太阳晒2h后，温度从20℃升高到50℃所吸收的热量是______J，这是用______的方式增加了水的内能．18．在水平地面上有一重力为500N的箱子，现在小明用200N的水平力使箱子匀速移动了3m，则此过程中，地面对箱子的摩擦力为______N，小明对箱子所做的功为______，重力对箱子做功为______J．19．某同学分别用如图所示（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力______（b）图中受到的压力，（a）图中手施加的动力______（b）图中手施加的动力（选填：大于、小于或等于）．20．体重相同、力气一样的小明和小强在玩游戏．小明握住球棒的细端，小强握住球棒的粗端，如图所示，各自向相反方向拧．获胜者是______，获胜的原因：______．21．用如图所示的滑轮组，将重为10N的物体以0.2m/s的速度匀速提升，拉力F=6N，拉力的功率为______W，滑轮组的机械效率为______，若不计绳重及摩擦，动滑轮的重力为______N．22．如图所示，用动滑轮将重为10N的物块竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为______J，动滑轮的机械效率为______．物块在上升过程中，机械能______（选填“增大”、“减小”或“不变”）．三.作图题（都要保留作图痕迹）23．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．24．杠杆AO在力F1、F2的作用下处于静止状态L2是力F2的力臂，在图中画出力F1的力臂L1和力F2．25．物体M在杠杆AOBC作用下如图位置静止，（1）请作出使杠杆在图示位置平衡的最小动力F1的示意图；（2）试在A点作出使杠杆在如图位置平衡时的最小力F2（O为支点）四.实验题26．小强看到在没有起重机的情况下，工人要将油桶搬运上汽车，常常用如图1所示的方法．小强想：为什么不直接将油桶抬上车呢？难道这样做可以省力吗？小强查阅资料后了解到：用斜面搬运同一物体时的推力大小跟斜面长度、斜面高度、斜面粗糙程度等因素有关．小强根据以上查阅的资料提出了一个探究的问题：沿斜面推力的大小与斜面的长度有什么关系？（1）你认为小强探究搬运同一物体时沿斜面推力的大小与斜面长度的关系时，应控制的变量有______和______．（2）小强选用了一把弹簧秤、一块8N的长方体重物、五块长度不同的由同种材料做成的光滑木板，按如图2所示进行了实验，实验时控制斜面高度为0.2m不变．测得的数据如表所示，分析实验数据，小强得到的结论是：______．次数物重G/N斜面高h/m弹簧称示数F/N斜面长L/m1 8 0.2 4.0 0.42 8 0.2 2.0 0.83 8 0.2 1.6 1.04 8 0.2 1.0 1.65 8 0.2 0.8 2.027．（1）如图1，让小车分别从不同高度由静止开始滑下，①小车运动到水平表面时，______图中的小车速度大；②______图中的木块被撞后移动的距离长；③______图中的小车对木块做的功多，它具有的动能______．（2）如图2，它是用来研究动能大小与物体______的关系的．实验表明：丁图中的小车到达水平表面时，能使木块运动的距离______些（选填“大”或“小”）．（3）综合以上两题的结论，可以发现：运动物体的动能大小与物体的______和______都有关系，物体的______越大，______越大，它具有的动能就越大．五.计算题28．质量为5kg，温度为50℃的水，吸收1.26×106J热量后，在一标准大气压下，温度将升高到多少？29．如图甲所示的滑轮组．不计绳重和摩擦，物体重G从400N开始逐渐增加，直到绳子被拉断．每次均匀速拉动绳子将物体提升同样的高度．图乙记录了在此过程中滑轮组的机械效率随物体重力的增加而变化的图象．（1）当滑轮组的机械效率为40%时，绳子的拉力为多大？（2）2个滑轮总重多少？（3）绳子能承受的最大拉力是多少？（4）当滑轮组的机械效率为80%时，物体重多少？2016-2017学年江苏省无锡市九年级（上）第一次月考物理试卷参考答案与试题解析一.选择题1．小聪同学将掉在地上的物理课本捡回桌面，所做的功最接近于（）A．0.02J B．O．2J C．2J D．20J【考点】功的计算．【分析】物理课本的重力大约为2N，课桌高度约为1m．根据公式W=Gh可求他对课本做的功．【解答】解：因为物理课本的重力大约为2N，课桌高度约为1m．所以小聪同学对课本做的功W=Gh=2N×1m=2J．故选C．2．学校里的工人师傅使用如图所示的剪刀修剪树枝时，常把树枝尽量往剪刀轴O靠近，这样做的目的是（）A．增大阻力臂，减小动力移动的距离B．增大动力臂，省力C．减小阻力臂，减小动力移动的距离D．减小阻力臂，省力【考点】杠杆的应用．【分析】剪树枝时，用剪刀口的中部，而不用剪刀尖，减小了阻力臂，就减小了动力，在阻力、动力臂一定的情况下，根据杠杆的平衡条件知道减小了动力、更省力．【解答】解：用剪刀口的中部，而不用剪刀尖去剪树枝，减小了阻力臂L2，而动力臂L1和阻力F2不变，∵F1L1=F2L2，∴F1=将变小，即省力，省力就要多移动距离，故ABC错、D正确．故选D．3．一根轻质杠杆，在左右两端分别挂上200N和300N的重物时，杠杆恰好平衡．若将两边物重同时增加50N，则杠杆（）A．左端下沉 B．右端下沉 C．仍然平衡 D．无法确定【考点】杠杆的平衡条件．【分析】原来杠杆平衡，是因为两边的力和力臂的乘积相等，若将两边物重同时增加50N，看现在的力和力臂的乘积是否相等，据此分析得出结论．【解答】解：根据杠杆平衡的条件可得：因为200N小于300N，所以左边的力臂大于右边的力臂，那么当两端都增加50N时，杠杆不再平衡，因为右边的力臂与50N的乘积小于左边力臂与50N的乘积，左边的力和力臂乘积大，所以左端下沉．故选A．4．分别用如图所示的（甲）、（乙）两个滑轮组，在100s内将重为400N的物体G匀速提升10m，每个滑轮的重均为20N．不计绳重及摩擦，此过程中（）A ．F 甲做的功大于F 乙做的功B ．F 甲做的功小于F 乙做的功C ．F 甲做功的功率小于F 乙做功的功率D ．F 甲做功的功率等于F 乙做功的功率【考点】功率的计算；功的计算．【分析】由两图可知，承担物重的绳子股数n ，不计绳重及滑轮轴间的摩擦，利用F=（G 物+G 轮）求拉力大小，根据s=nh 求出绳端移动的距离，根据W=Fs 分别求出拉力做的功；再根据P=求出两图中拉力的功率即可得出答案．【解答】解：（1）由图甲可知：n=2，∵不计绳重及滑轮轴间的摩擦，∴F 甲=（G 物+G 轮）==210N ，W 甲=F 甲S 甲=F 甲nh 甲=210N ×2×10m=4200JP 甲===42W ．（2）由图乙可知：n=3，∵不计绳重及滑轮轴间的摩擦，∴F 乙=（G 物+G 轮）==140N ，W 乙=F 乙S 乙=F 乙nh 乙=140N ×3×10m=4200JP 乙===42W ．由以上可得：W 甲=W 乙，P 甲=P 乙．故选D ．5．下列关于功率和机械效率的说法中，正确的是（ ）A ．功率大的机械，做功一定多B ．做功快的机械，功率一定大C ．机械效率高的机械，功率一定大D ．做功多的机械，机械效率一定高【考点】功率的概念；机械效率．【分析】根据功、功率、机械效率的关系分析．功率是单位时间内做的功的多少，机械效率是有用功与总功的比值．【解答】解：A 、功率大的机械，做功一定快，故A 错误；B 、做功快的机械，功率一定大，故B 正确；C 、机械效率是有用功与总功的比值．机械效率高，功率不一定大，故C 错误；D 、由于机械效率是有用功与总功的比值，做功多，机械效率不一定高，故D 错误．故选B ．6．三个物体在相同的力F 作用下，沿力的方向移动了距离S ，力对物体做的功分别为W 1、W 2、W 3．则W 1、W 2、W 3的关系为（ ）A．W1=W2=W3B．W1＜W2＜W3 C．W1＞W2＞W3 D．W1＜W3＜W2【考点】功的大小比较．【分析】根据功的计算公式W=Fs，三者用同样大小的力，移动相同的距离S，即可判定做功的多少．【解答】解：因为用同样大小的力F，移动相同的距离s，即F相等，s相等，根据功的计算公式W=Fs可知，W1=W2=W3．故A正确，BCD错误．故选A．7．如图所示，一个质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，则这个人在这段时间内的功率是（g取10N/kg）（）A．1200W B．10W C．12W D．120W【考点】功率的计算．【分析】解决此题可利用功的公式W=Fs和功率的公式P=联立求解．【解答】解：质量为50kg的人，在10s内连续向上跳12个台阶，已知每个台阶的高度为0.2m，那么他做的功W=Fs=500N×0.2m×12=1200J，由功率的公式P==W=120W；故选D．8．竖直向上抛出的篮球，离开手后继续向上运动，若不考虑空气阻力，则在上升的过程中，篮球的（）A．动能增大，重力势能增大B．动能减小，重力势能增大C．动能保持不变，重力势能保持不变D．机械能保持不变【考点】动能和势能的大小变化；动能和势能的转化与守恒．【分析】在篮球被抛出向上运动的过程中，由于受到重力的作用，它的速度会越来越小，篮球质量不变的情况下，其动能不断减小．篮球在上升的过程中，高度不断增加，所以其重力势能在不断增加．篮球在上升的过程中，不考虑空气阻力，这是一个动能转化成重力势能的过程，在转化的过程中，机械能的总量保持不变．【解答】解：篮球质量不变，在上升过程中，速度减小，动能减小，高度增加，重力势能增加；故A、C错误，B正确．动能和重力势能在转化过程中，由于忽略阻力，所以机械能的总量保持不变．此选项正确．故选B、D．9．下列说法正确的是（）A．任何状态下处于任何位置的物体都具有内能B．机械能大的物体内能一定大C．静止在地面上的物体无内能D．空中飞行的子弹比地面上静止的子弹内能多【考点】内能的概念．【分析】①一切物体都由内能；②内能的大小只与物体的质量和物体的温度有关系而与其他因素无关．【解答】解：①一切物体都有内能，所以A选项是正确的，C选项是错误的．②内能的大小只和物体的温度以及物体的质量有关，所以内能的大小和机械能无关，与物体是否运动页无关，所以B、D选项是错误的．故选A．10．有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体，现仍用此滑轮组，考虑额外阻力，匀速提起500牛的物体，所用拉力是200牛，此时滑轮组的机械效率是（）A．100% B．40% C．50% D．60%【考点】滑轮（组）的机械效率．【分析】题目中给出的条件是比较隐秘的，我们要从中找出我们需要的东西．从“有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体”我们要知道什么呢？“不考虑额外阻力”指的是理想状况，并由此求出绳子股数．然后再利用滑轮组机械效率计算公式的变形η=求出机械效率．【解答】解：由“有一滑轮组，若不考虑额外阻力，用100牛的拉力就可以匀速提起500牛的物体”可知，该滑轮组的绳子股数为n==5．η=====50%，故选C．11．用20N的水平力，将重为5N的球抛出，球在水平地面上滚动了10m才停下来．在滚动过程中，手对球做的功是（）A．50J B．200JC．0J D．条件不足，无法计算【考点】功的计算；力做功的必要因素．【分析】手把球抛出后，在水平方向球滚动过程中不受手对它的作用力，根据公式W=FS可知，在滚动过程中，手对球做的功．【解答】解：在滚动过程中，手对球的作用力为0，所以在滚动过程中，手对球做的功是0．故选C．12．如图小球在光滑斜坡上方A处，自由滚下至平直轨道B处向正前方弹簧运动并将弹簧压缩．在上述的过程中能量转化是（）A．势能→动能→势能B．动能→势能→势能C．动能→势能→动能D．势能→动能→动能【考点】动能和势能的转化与守恒．【分析】对于判断能量转化的题目，我们可以从影响能量大小的因素来分析能量的变化，找到能量转化的方向．【解答】解：小球由A到B的过程中，质量不变，高度减小，速度变大，重力势能转化为动能；在弹簧被压缩的过程中，小球的速度减小，动能减小；弹簧的形变程度增大，弹性势能增大．正是减小的动能转化成了弹性势能．综上分析可知，在上述的过程中能量转化是势能→动能→势能．故A正确，BCD错误．故选A．二.填空题13．用水桶从井中提水的时候，克服水的重力做的功是有用功；如果桶掉到井里，捞桶时桶里带了一些水，克服水的重力做的功是额外功．（选填“水”、“桶”）【考点】有用功和额外功．【分析】从我们的目的出发，我们必须要做的功叫有用功；并非我们需要，但又不得不做的功叫额外功．【解答】解：用力将一桶水从井里提上来，他对水做的功是有用功，因为我们的目的是提水；如果桶掉到井里，捞桶时桶里带了一些水，克服水的重力做的功是额外功．故答案为：水；水．14．指出下列物体各具有的机械能的形式①正在测力的大小的弹簧秤中的弹簧弹性势能②水塔里的水重力势能③钟表里卷紧的发条弹性势能④空中飞行的飞机动能和重力势能．【考点】动能和势能的概念．【分析】物体具有什么样的能量，要根据物体的特点；运动则具有动能，与地面有高度差则具有重力势能，发生弹性形变的物体具有弹性势能．【解答】解：①正在测力的大小的弹簧秤中的弹簧具有弹性势能；②在高处的物体具有重力势能，故水塔里的水具有重力势能；③拧紧发条的钟表由于发生了弹性形变，所以具有了弹性势能；④运动的物体具有动能，在高处的物体具有重力势能，故飞行的飞机具有动能和重力势能．故答案为：①弹性势能；②重力势能；③弹性势能；④动能和重力势能．15．人造卫星绕地球沿椭圆形轨道运行，它的位置有时离地球较近，有时离地球中心较远，离地心最近的点叫近地点，离地心最远的点叫远地点．卫星从近地点向远地点运行时，重力势能变大，动能变小，从远地点向近地点运行时，重力势能转化为动能．【考点】动能和势能的大小变化；动能和势能的转化与守恒．【分析】动能的影响因素是物体的质量和物体运动的速度，影响重力势能的因素是物体的质量和物体的高度，根据它们影响因素的变化得出动能和重力势能的变化，再根据能量变化的规律：减小的能量转化为增大的能量得出．【解答】解：卫星从近地点向远地点运行时，质量不变，距离变大，重力势能变大；速度变小，动能变小，动能转化为重力势能；从远地点向近地点运行时，质量不变，距离变小，重力势能变小；速度变大，动能变大，重力势能转化为动能．故答案为：变大；变小；重力势；动．16．起重机在前3s内将一个重2×104N的货物匀速提高3m，在后3s内将货物水平移动10m，则在前3s内拉力做功6×104J，功率为2×104W；整个过程中拉力的平均功率为1×104W．【考点】功的计算；功率的计算．【分析】（1）利用W=Gh求前3s起重机对货物做的功，再利用P=求做功的功率；（2）做功的两个必要条件：一是有作用在物体上的力，二是物体在力的方向上移动一段距离．据此判断后3s拉力是否做功，求出整个过程做的功，除以总时间，可得平均功率．【解答】解：（1）起重机在前3s将货物匀速提高，前3s拉力做功：W=Fh=Gh=2×104N×3m=6×104J，做功的功率：P===2×104W；（2）在后3s内将货物水平移动10m，因为货物在拉力的方向上没有移动距离，所以拉力不做功，整个过程=W=6×104J，中拉力做功W总整个过程所用的时间t′=3s+3s=6s，整个过程中拉力的平均功率：P===1×104W．总故答案为：6×104；2×104；1×104．17．一太阳能热水器水箱内装有质量为80kg的水，经太阳晒2h后，温度从20℃升高到50℃所吸收的热量是 1.008×107J，这是用热传递的方式增加了水的内能．【考点】热量的计算；热传递改变物体内能．=cm△t求水吸收的热量；【分析】知道水的质量、水的比热容、水的初温和末温，利用吸热公式Q吸改变内能的方法：一是做功，二是热传递．【解答】解：水吸收的热量：=cm△t=4.2×103J/（kg•℃）×80kg×（50℃﹣20℃）=1.008×107J；Q吸这是利用热传递的方式增加了水的内能．故答案为：1.008×107，热传递．18．在水平地面上有一重力为500N的箱子，现在小明用200N的水平力使箱子匀速移动了3m，则此过程中，地面对箱子的摩擦力为200N，小明对箱子所做的功为600J，重力对箱子做功为0J．【考点】功的计算；二力平衡条件的应用．【分析】（1）由题知：小明令箱子在水平方向上“匀速移动”了3m，那么此过程中，箱子箱子受的推力和摩擦力是一对平衡力，根据二力平衡的条件可得出摩擦力的大小；（2）然后利用公式：W=Fs计算出小明对箱子所做的功；（3）做功的两个必要因素：有力作用在物体上，且物体在力的方向上移动一段距离，二者缺一不可．【解答】解：（1）由题意知物体做匀速运动，受到的是平衡力，即摩擦力f和推力F是一对平衡力，所以f=F=200N；（2）小明对箱子所做的功：W=Fs=200N×3m=600J；（3）重力的方向是竖直向下的，而物体是在水平方向上移动的距离，没有在重力方向上移动距离，所以重力没有做功，即重力做功为0J．故答案为：200；600J；0．19．某同学分别用如图所示（a）、（b）两种方法挑着同一个物体行走，（a）图中肩受到的压力小于（b）图中受到的压力，（a）图中手施加的动力小于（b）图中手施加的动力（选填：大于、小于或等于）．【考点】杠杆的平衡条件．【分析】此题可根据杠杆平衡的条件来解决，阻力臂越大，动力越大，对肩的压力也就越大．【解答】解：甲、乙两同学用相同质量的木棍挑着同一物体在水平地面上行走，此时肩膀可作为支点．甲同学挑着物体时，阻力臂小，两者动力臂相同，根据F1L1=F2L2，可知动力也小，因此甲同学肩受到的压力小于乙同学肩受到的压力；甲同学手施加的动力小于乙同学手施加的动力．故答案为：小于；小于．20．体重相同、力气一样的小明和小强在玩游戏．小明握住球棒的细端，小强握住球棒的粗端，如图所示，各自向相反方向拧．获胜者是小强，获胜的原因：小强端的半径大，导致力与力臂乘积大．【考点】杠杆的平衡分析法及其应用．【分析】用力拧棒时，球棒相当于一个以棒的轴心为支点的杠杆，利用杠杆的平衡条件知道，杠杆将向力和力臂乘积大的方向转动．【解答】解：小强能获胜．用力拧棒时，球棒相当于一个以棒的轴心为支点的杠杆，小强用力的力臂大（半径大），小明用力的力臂小（半径小），当两个力大小相同时，棒就会沿粗端用力的方向转动，所以握住粗端的人会获胜．故答案为小强，小强端的半径大，导致力与力臂乘积大．21．用如图所示的滑轮组，将重为10N的物体以0.2m/s的速度匀速提升，拉力F=6N，拉力的功率为 2.4 W，滑轮组的机械效率为83.3%，若不计绳重及摩擦，动滑轮的重力为2N．【考点】功率的计算；滑轮（组）的机械效率．【分析】（1）拉力的速度v拉=2v物，根据P===Fv求出拉力的功率；（2）根据η===求出机械效率；（3）若不计绳重及摩擦，根据F=（G+G动）求出动滑轮重．【解答】解：（1）拉力的速度v拉=2v物=2×0.2m/s=0.4m/s，拉力的功率P===Fv拉=6N×0.4m/s=2.4W；（2）滑轮组的机械效率η=×100%=×100%=×100%=×100%≈83.3%；（3）∵F=（G+G动）∴动滑轮重G动=2F﹣G=2×6N﹣10N=2N．故答案为：2.4；83.3%；2．22．如图所示，用动滑轮将重为10N的物块竖直向上匀速提升20cm，拉力为6N．此过程中拉力做的功为2.4J，动滑轮的机械效率为83.3%．物块在上升过程中，机械能增大（选填“增大”、“减小”或“不变”）．【考点】功的计算；滑轮（组）的机械效率；动能和势能的大小变化．【分析】（1）图中使用的是动滑轮，承担物重的绳子股数n=2，则s=2h；知道拉力大小，利用W=Fs求拉力做功；利用W=Gh求有用功；再利用效率公式η=求动滑轮的机械效率；（2）动能大小的影响因素：质量和速度，质量越大，速度越大，动能越大；重力势能大小的影响因素：质量和高度，质量越大，高度越高，重力势能越大；机械能等于动能和势能之和．据此分析回答．【解答】解：（1）由图可知，n=2，拉力端移动的距离：s=2h=2×20cm=40cm=0.4m，拉力做功：W总=Fs=6N×0.4m=2.4J，W有用=Gh=10N×0.2m=2J，η==≈83.3%．（2）物体在被匀速提升的过程中，质量不变、速度不变，动能不变；质量不变、高度增大，重力势能增大．因为物体的机械能等于物体的动能和重力势能之和，因此物体的机械能增大．故答案为：2.4；83.3%；增大．三.作图题（都要保留作图痕迹）23．如图所示．是利用钓鱼竿钓鱼的示意图．O为支点，F1是手对鱼竿的作用力，请画出：（1）鱼线对钓鱼竿拉力F2的示意图；（2）F1的力臂．【考点】力的示意图；力臂的画法．。

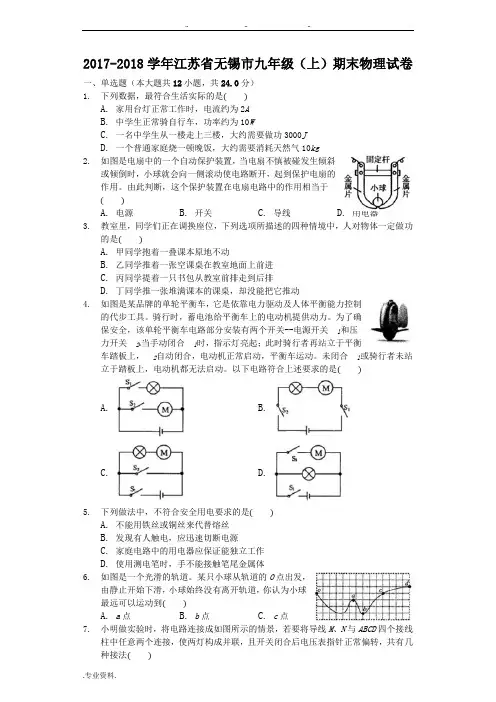

2017年秋无锡市初中学业质量抽测初三物理试卷
.. .. ..2017-2018学年江苏省无锡市九年级（上）期末物理试卷一、单选题（本大题共12小题，共24.0分）1.下列数据，最符合生活实际的是( )A. 家用台灯正常工作时，电流约为2AB. 中学生正常骑自行车，功率约为10WC. 一名中学生从一楼走上三楼，大约需要做功3000JD. 一个普通家庭烧一顿晚饭，大约需要消耗天然气10kg2.如图是电扇中的一个自动保护装置，当电扇不慎被碰发生倾斜或倾倒时，小球就会向一侧滚动使电路断开，起到保护电扇的作用。
由此判断，这个保护装置在电扇电路中的作用相当于( )A. 电源B. 开关C. 导线D. 用电器3.教室里，同学们正在调换座位，下列选项所描述的四种情境中，人对物体一定做功的是( )A. 甲同学抱着一叠课本原地不动B. 乙同学推着一张空课桌在教室地面上前进C. 丙同学提着一只书包从教室前排走到后排D. 丁同学推一张堆满课本的课桌，却没能把它推动4.如图是某品牌的单轮平衡车，它是依靠电力驱动及人体平衡能力控制的代步工具。
骑行时，蓄电池给平衡车上的电动机提供动力。
为了确保安全，该单轮平衡车电路部分安装有两个开关--电源开关S1和压力开关S2.当手动闭合S1时，指示灯亮起；此时骑行者再站立于平衡车踏板上，S2自动闭合，电动机正常启动，平衡车运动。
未闭合S1或骑行者未站立于踏板上，电动机都无法启动。
以下电路符合上述要求的是( )A. B.C. D.5.下列做法中，不符合安全用电要求的是( )A. 不能用铁丝或铜丝来代替熔丝B. 发现有人触电，应迅速切断电源C. 家庭电路中的用电器应保证能独立工作D. 使用测电笔时，手不能接触笔尾金属体6.如图是一个光滑的轨道。
某只小球从轨道的O点出发，由静止开始下滑，小球始终没有离开轨道，你认为小球最远可以运动到( )A. a点B. b点C. c点D. d点7.小明做实验时，将电路连接成如图所示的情景，若要将导线M、N与ABCD四个接线柱中任意两个连接，使两灯构成并联，且开关闭合后电压表指针正常偏转，共有几种接法( )A. 两种B. 四种C. 六种D. 八种8.如图是一种自动测定油箱内油面高度的装置。

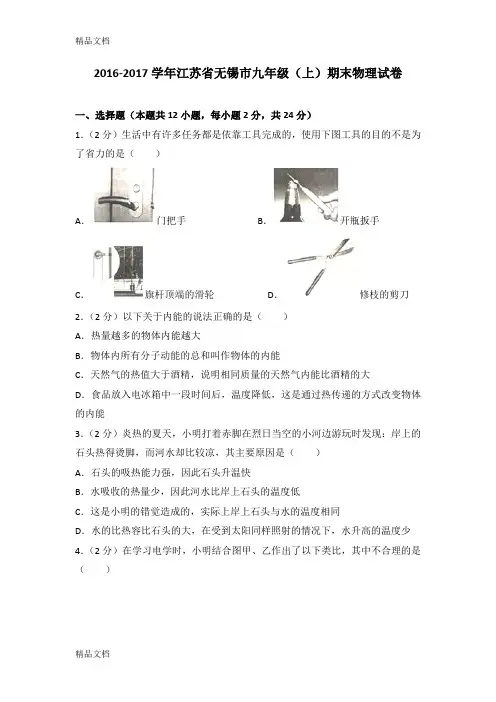

最新-学年江苏省无锡市九年级(上)期末物理试卷
2016-2017学年江苏省无锡市九年级（上）期末物理试卷一、选择题（本题共12小题，每小题2分，共24分）1．（2分）生活中有许多任务都是依靠工具完成的，使用下图工具的目的不是为了省力的是（）A．门把手B．开瓶扳手C．旗杆顶端的滑轮D．修枝的剪刀2．（2分）以下关于内能的说法正确的是（）A．热量越多的物体内能越大B．物体内所有分子动能的总和叫作物体的内能C．天然气的热值大于酒精，说明相同质量的天然气内能比酒精的大D．食品放入电冰箱中一段时间后，温度降低，这是通过热传递的方式改变物体的内能3．（2分）炎热的夏天，小明打着赤脚在烈日当空的小河边游玩时发现：岸上的石头热得烫脚，而河水却比较凉，其主要原因是（）A．石头的吸热能力强，因此石头升温快B．水吸收的热量少，因此河水比岸上石头的温度低C．这是小明的错觉造成的，实际上岸上石头与水的温度相同D．水的比热容比石头的大，在受到太阳同样照射的情况下，水升高的温度少4．（2分）在学习电学时，小明结合图甲、乙作出了以下类比，其中不合理的是（）A．电流类似于水流，方向从电池负极经用电器到正极B．灯泡的作用类似于水轮机，有电流流过会发光C．电源的作用类似于水泵，使电路两端形成电压D．开关类似于阀门，可以控制电路通断5．（2分）如图所示，公交车后门左右扶杆上各装有一个相当于开关的按钮．当乘客按下任意按钮时，铃声响起，提醒司机有人要下车．选项图中符合要求的电路是（）A．B．C．D．6．（2分）下列做法中，不符合家庭安全用电常识的是（）A．房屋装修安装电路时，安装漏电保护器后，就无需再安装空气断路器B．安装家庭电路要符合规范，应使用三线插座将用电器的金属外壳接地C．为了保证电路安全，同一多用插座上下不能同时使用多个大功率用电器D．要防止导线绝缘部分破裂，如有破损，应及时更换7．（2分）如图所示电路中，电源电压不变，当滑动变阻器的滑片P由左端向中点移动时，下列说法正确的是（）A．电流表的示数变小B．电压表的示数变小C．电流表的示数不变D．电路总电流减小8．（2分）某人将一箱书搬上楼，可以有两种方法：一是把所有的书一起搬上楼；二是先搬一部分书上楼，再搬剩下的部分，假设他上楼的速度相同，则有关两种方法搬书的功率和机械效率的说法中正确的是（）A．第一种方法功率和机械效率均小于第二种B．第一种方法功率和机械效率均大于第二种C．第一种方法功率小于第二种，机械效率大于第二种D．第一种方法功率大于第二种，机械效率小于第二种9．（2分）如图是探究利用斜面提升物体是否省力、是否省功的实验，下列操作中正确的是（）A．不需要使用刻度尺B．必须保持斜面的倾斜角度不变C．不可以将小车车轮朝上放在斜面上进行探究D．先用弹簧测力计沿竖直方向匀速提升小车至高度h处，再沿着斜面匀速拉动小车至高度h处，记下两次弹簧测力计的示数10．（2分）如图所示，摆球从A位置摆动到B位置的过程中，忽略空气阻力，以下说法中正确的是（）A．从A位置摆动到B位置的过程中，摆球的机械能先变大后变小B．从O′位置摆动到B位置的过程中，摆球的动能转化为重力势能，机械能变小C．从A位置摆动到O′位置的过程中，摆球的重力对摆球做功，摆球的重力势能转化为动能D．从A位置摆动到O′位置的过程中，摆球的重力和细绳的拉力均对摆球做功，摆球的重力势能转化为动能11．（2分）如图所示的电路中，闭合开关后灯泡发光，以下判断正确的是（）A．向右移动滑动变阻器滑片P，电路总功率变大B．向左移动滑动变阻器滑片P，电流表示数变小C．灯泡L1和L2两端的电压相等D．电流表测灯L2电流12．（2分）如图是验证“影响电功大小的因素”的实验装置，其中白炽灯L1标有“3.8V 0.3A”，白炽灯L2标有“2.5V 0.3A”，以下说法中不正确的是（）A．开关闭合后，甲图中L1灯更亮，乙图中L2灯更亮B．甲图中开关闭合后，L1灯、L2灯发光时的电功率之比为38：25C．开关闭合后，通过比较灯泡的亮暗来判断电功大小，再通过电流表和电压表示数说明影响电功大小的因素D．乙图中开关闭合后，首先是调节滑动变阻器，使L2灯电流为0.3A，再看L1灯电流并比较L1、灯L2灯的亮度二、填空题（本题共11小题，每空1分，共31分）13．（2分）串联电路和并联电路是电学中的两种基本电路，通过你的观察，学校里的路灯是联的，教室里的吊扇调速器与吊扇之间是联的．14．（2分）在水平地面上，用60N的力沿水平方向拉着重为200N的小车，在10s内前进5m，在此过程中，拉力做功J，拉力做功的功率是W．15．（2分）如图是探究影响导体电阻大小的因素时可共选用的几种导体，其中A、B、C都是镍铬合金丝，D是锰铜丝；A、C、D的长度相等，B的长度是A的两倍；A、B、D的横截面积相等，C的横截面积是A的两倍．如需探究导体的长度对电阻的影响，可以选择（选填字母A、B、C、D）；选择A、C，可以探究导体的对电阻的影响．16．（2分）汽油机工作的四个冲程中，只有冲程是燃气对外做功，在此冲程中，内能转化为能．17．（2分）生活中我们经常使用简单机械，如图是家用手摇晾衣架，A、B两滑轮中属于动滑轮的是；请写出一条提高手摇晾衣架机械效率的具体做法：．18．（3分）LED灯具有节能、环保等特点．如图是额定电压为220V、额定功率为6.6W的LED灯泡．该灯泡的额定电流是A．若它每天正常发光5h，则它一个月（30天）消耗的电能是kW•h．与普通白炽灯相比，在达到相同亮度的条件下，假设LED灯可以节约90%的电能，则这个LED灯与功率为W 的白炽灯亮度相当．19．（3分）小明在“测量定值电阻的阻值”的实验中，采用了如图甲所示的电路，电源电压不变，闭合开关后，滑片P 由b 端滑到a 端，电压表示数U 与电流表示数I 的变化关系如图乙所示，则可判断定值电阻R 的阻值是 Ω，电源电压是 V ，滑动变阻器的最大阻值为 Ω．20．（3分）如图所示是“探究不同物质吸热升温的现象”实验，将质量相等的水和煤油分别装在两个相同的烧杯中，然后用两个相同的酒精灯加热并不断搅拌，每隔2min 记录一次温度，实验记录如下表：（1）实验中物质吸热的多少是通过 （选填“温度计示数”或“加热时间”）来反映的．（2）分析表格中数据可知：质量相同的水和煤油升高相同的温度，吸收热量较多的物质是 （选填“水”或“煤油”）．（3）物理学中，把比值叫做比热容，与此定义方式不同的物理量是 （选填“电阻”、“密度”或“压强”）．21．（3分）热值是燃料的一种属性．（1）如图所示，在比较不同燃料热值的实验中，小明分别在燃烧皿中放入相同的酒精和碎纸片，点燃后对质量都是100g和初温都为20℃的水加热，燃烧相同时间后，测得甲图中水温为30℃，乙图中水温为24℃，据此（选填“能”或“不能”）说明酒精的热值较大．（2）有一种“涡轮增压”（T型）轿车，通过给发动机更足量的空气使汽油更充分地燃烧，比普通轿车（L型）更节能，排气更清洁，同样的汽油（如95℃）加在T型轿车内与加在L型轿车内热值（选填“相等”或“不相等”）．22．（5分）如图是探究物体机械能的系列实验，请回忆探究过程，回答下列问题：（1）图甲中，我们可以通过比较来比较木块的重力势能大小；图乙中，小车被弹开的距离越远说明越大；图丙可以探究物体动能大小与的关系．综合甲、乙、丙三组探究可知，物体所具有的能量大小可以通过的方式表现出来．（2）图丁是某一高速公路上的限速标志牌，根据探究结果，标志牌上与小轿车对应的圆圈中的数字应该（选填“大于”、“小于”或“等于”）100．23．（4分）有两个热敏电阻R1、R2和一个定值电阻R0，R1的阻值会因通过的电流增大导致温度升高时而增大，R2的阻值会因通过的电流增大导致随温度升高时而减小，R0的阻值不变，它们的电流随电压的变化曲线如图甲所示．由图可知，代表R1的图线是（填序号），R0=Ω．小明将R2和R0两个电阻连接成如图乙所示电路时电流表的示数为0.4A，由此可知，电源电压为V．后来小明改变了该电路中的电源电压，闭合开关S，当电压表的示数为6V时，电阻R2的电功率是W．三、解答题（本题共7小题，共45分）24．按要求完成下列作图：（1）胶棉拖把的主要结构如图甲所示，使用时先将棉头浸泡于水中吸水，再拉动拉手，使之绕O点转动，胶棉夹将棉头中多余水分挤出后便可清理地板，请在图乙中画出动力F1的力臂l1和连杆作用在B点的阻力F2．（2）请用笔画线代替导线，将图中的元件正确接入家庭电路．25．如图甲为塔式起重机简易示意图，塔式起重机主要用于房屋建筑中材料的输送及建筑构件的安装（动滑轮重、绳重及摩擦不计、g取10N/kg）．（1）为保持平衡，起重臂的长度越长的塔式起重机，配备的平衡重的质量应越（选填“大”或“小”）．（2）图乙为起重机钢丝绳穿绳简化示意图，定滑轮a的作用是．若钢丝绳能承受的最大拉力为3×104N，则能吊起货物的质量不能超过多少千克？（3）若将重为1.5×104N的货物由地面沿竖直方向匀速提升10m，再沿水平方向移动20m，则此过程中钢丝绳做功多少焦？（4）若该提升电动机的效率为90%，将重为1.2×104N的货物匀速提升到30m 的高度，用时50s，则该提升电动机的实际功率是多少瓦？26．小明和小华利用如图所示的装置来探究“杠杆的平衡条件”．（1）小明对如图甲所示的弹簧测力计进行调零，然后测出1个钩码重为0.5N；小华观察到杠杆如图乙所示，此时应将杠杆左侧的平衡螺母向（选填“左”或“右”）调节，使杠杆在位置平衡．（2）如图丙所示，小华在杠杆A点挂上3个同样的钩码，小明将弹簧测力计倒置后，在杠杆B点竖直向下拉住杠杆，小华提醒小明弹簧测力计需要再次调零，小明认为已经调零了，不需要再次调零，你认为（选填“小明”或“小华”）的想法是正确的．（3）如图丙所示，小明和小华采用正确的操作方式使杠杆平衡，此时弹簧测力计示数为N．（4）如图丁所示，改变拉力的方向使杠杆平衡，则弹簧测力计的示数将如何变化？为什么？27．小明用如图所示的电路探究“通过导体的电流与电阻的关系”．器材如下：电压为3V的电源，标有“20Ω2A”字样的滑动变阻器，阻值为5Ω、10Ω、20Ω的定值电阻各一个，电流表、电压表、开关和导线．（1）小明把5Ω的电阻接入电路，变阻器的滑片P移到阻值最大处，闭合开关S，调节滑片P到适当位置，记录电流表的示数为0.4A．（2）断开开关S，小明用10Ω的电阻替换5Ω的电阻，将滑动变阻器移到阻值最大位置后，闭合开关S，将滑片P向端（选填“A”或“B”）移动，保持电压表的示数为V．（3）实验数据如下表所示，可得出结论：当电压一定时，通过导体中的电流与电阻成比．（4）以上方法在实验探究时经常用到，下列探究中用到此方法的是．A．探究熔丝熔断的原因B．探究二力平衡的条件C．探究串、并联电路电流的特点D．探究影响动滑轮机械效率的因素．28．用如图的实验装置可以探究“影响电流效应的因素”．接通电源，封闭在甲、乙瓶内的空气被加热后膨胀，使U形管的液面发生变化，通过观察U形管的液面变化情况可以比较出瓶内电阻丝的发热多少．（1）图中所示是探究通电导体产生的热量与的关系，通电一段时间后会观察到（选填“甲”或“乙”）一侧U形管中液面产生的高度差更大．（2）让实验装置冷却到初始状态，把乙瓶中并联的两根电阻丝都放入瓶内，接通电源比较两瓶内电阻丝发热多少，此时探究的问题是．A．通电导体产生的热量与电压的关系B．通电导体产生的热量与电流的关系C．通电导体产生的热量与电阻的关系D．通电导体产生的热量与通电时间的关系．29．（12分）在测量额定电压为“2.5V”小灯泡电功率的实验中，提供的器材有：两节新干电池，滑动变阻器、电压表、电流表、开关各一只，7根完好的导线．（1）该实验的原理是．（2）请用笔画线代替剩余的两根导线，将实物图连接完整．（3）将电路正确连接后，闭合开关，移动滑片，发现灯泡不亮，电流表、电压表均无示数．若电压表、电流表均无损坏，导线连接处均接触良好，则电路故障是（选填“短路”或“断路”）．为进一步检测故障发生在何处，现再给你一根导线，但导线是否完好需要你进行检测．①请利用所提供的器材检测所给导线是否完好，将设计的电路图画再答题卡相应位置的虚线框内．②若经检测所给导线是完好的，若电路故障只有一处，请写出检测故障在何处的操作方法：．（4）排除故障后，小明所在小组将所测数据和小灯泡发光情况记录在下表中：请根据数据回答下列问题：①灯泡的明暗由决定．②请在如图所示的坐标纸上作出小灯泡的I﹣U图象．③通过小灯泡的电流和灯泡两端的电压（选填“符合”或“不符合”）欧姆定律．④若该电路的目的是使小灯泡发光，则小灯泡正常发光时，该电路利用电能的效率为．30．（7分）电热加湿器靠电流的热效应工作，某种家用电热加湿器相关参数、外形、电路简化图如下表所示．电热器的电热丝（阻值不变）浸没在加热仓的水中产生热量，使加热仓中水沸腾变成水蒸气喷出，增加环境湿度，当加热仓中的水减少到一定程度时，自动阀门智能打开，水由储水箱进入到加热仓中．（1）当气雾调节器R2的滑片移到最左边时，加湿器以最大运行功率工作，求电热丝R1的电阻值．（2）如果加热仓内冷水温度为20℃，用最大运行功率工作，经过420s水沸腾=4.2×103J/（kg•℃），ρ水=1.0×103kg/m3，产生蒸汽，求加热仓中水的体积．【C水电热丝R1产生的热量全部被水吸收，环境为标准大气压】（3）当滑片移到最右端时，气雾调节器R2的阻值为605Ω，加湿器以低气雾量工作，求此时电热丝R1的电功率是多少瓦？24小时R1消耗多少度电？（计算保留一位小数）。
2016下期物理化学(上册)期末试题
化学化工学院《物理化学》(上)试题(A 卷)2016～2017学年第一学期15级化学、应化、制药、化工专业 时量:120min,总分100分,考试形式:闭卷一、选择题 (15×2=30分)：1、在绝热刚性反应器中发生一个放热反应，该过程：A 、ΔU = 0B 、ΔH = 0C 、ΔS = 0D 、ΔG = 02、1 mol 单原子分子理想气体，从始态p 1= 202.650kPa ，T 1= 273 K 沿着p /V =常数的途径可逆变化到终态为p 2=405.300k Pa 则ΔH 等于：A 、-17.02 kJB 、17.02 kJC 、-10.21 kJD 、10.21 kJ 3、下列函数中为强度性质的是： A 、SB 、(∂U /∂V )SC 、(∂G /∂p )TD 、C V4、含有非挥发性溶质B 的水溶液，在 101.325k Pa 、270.15 K 时开始析出冰，已知水的 K f =1.86 K ⋅kg ⋅mol -1，K b =0.52 K ⋅kg ⋅mol -1，该溶液的正常沸点是： A 、370.84 K B 、372.31 K C 、376.99 K D 、373.99 K5、在一定温度和压力下，对于一个化学反应，能用以判断其反应方向的是： A 、Δr G m B 、K p C 、Δr H m D 、Δr G m6、将CaCO 3(s)、CaO(s)和CO 2(g)以任意比例混合，放入一密闭容器中，一定温度下建立 化学平衡，则系统的组分数C 、相数P 、条件自由度数F 分别为： A 、3，3，1 B 、3，2，2 C 、2，3，0 D 、2，2，17、已知反应2221()2H O H O l +→的()r m H T ∆,下列说法不正确的是： A 、()r m H T ∆为2()H O l 的生成焓 B 、()r m H T ∆为2H 的燃烧焓C. r m H ∆与r m U ∆数值不等D. r m H ∆与r m H θ∆数值相等 8、热力学第一定律以dU Q pdV δ=-形式表达时，其使用的条件为：A 、理想气体可逆过程B 、封闭系统只做膨胀功的过程 C. 理想气体等压过程 D. 封闭系统的恒压过程 9、在绝热钢瓶中发生一个放热的分子数增加的化学反应:A 、Q ﹥0, W ﹥0, U ∆﹥0B 、Q =0, W =0, U ∆﹥0C 、Q =0, W =0, U ∆=0D 、Q ﹤0, W ﹥0, U ∆﹤0 10、在268K,101.325KPa 下1mol 过冷液体水结冰过程（ ）A.sys S ∆＜0 amb S ∆＜0 total S ∆＜0B. sys S ∆＞0 amb S ∆＞0 total S ∆＞0C. sys S ∆＜0 amb S ∆＞0 total S ∆＜0D. sys S ∆＜0 amb S ∆＞0 total S ∆＞0 11、对于双原子理想气体()s TV∂∂为（ ）A.53T V B.25T V - C.53V TD.75T V -12、下列相点中哪一点的自由度为零:A 、乙醇-水双液系相图中的最低恒沸点B 、二元固液相图中的低共熔点C 、部分互溶双液系溶解度曲线上的点D 、水相图中熔化曲线上的点 13、在α、β两相中均含有A 、B,当达到相平衡时,下列关系式中正确的是:A 、AB ααμμ= B 、A B αβμμ=C 、A B ββμμ= D 、以上都不对14、对于一个只做体积功的简单封闭系统，恒压时，下图中正确的是（ ）15、在1100℃ 时，发生下列反应：(1) C(s)+2S(s)=CS 2(g) 1K θ =0.258 (2) Cu 2S(s)+H 2(g)=2Cu(s)+H 2S(g) 2K θ=3.9⨯ 10-3(3) 2H 2S(g)=2H 2(g)+2S(s) 3K θ=2.29⨯ 10－2则1100℃ 时反应 C(s)+2Cu 2S(s)=4Cu(s)+CS 2(g)的K θ为: (A) 8.99⨯10－8(B) 8.99⨯10－5(C) 3.69×10－5(D) 3.69⨯10－8二、填空题（17×2=34分）1、非理想气体进行绝热自由膨胀，那么∆U 0, ∆S 0？（>, <, =）2、在双原子理想气体的S~T 图上，在恒温时任一条恒压线与任一条恒容线的斜率之比等于 。
江苏省无锡市九年级上学期物理期末质量检测试卷
江苏省无锡市九年级上学期物理期末质量检测试卷姓名:________ 班级:________ 成绩:________一、填空题：(每空1分，共25分) (共19题；共42分)1. （2分）(2019·常熟模拟) 某物理兴趣小组的同学，用煤炉给水加热，同时绘制了如图所示的加热过程中水温随时间变化的图线，若在6min内完全燃烧了0.2kg的煤。
煤完全燃烧产生的热量给水加热；在加热过程中，通过________方式使水的内能增大，而在________时间内加热效率最高（选填“0～2min”、“ 2～4min”或“ 4～6min”）。
2. （2分） (2019九上·丹东月考) 从显像管尾部的阴极发射出来的电子，高速撞击到荧光屏上，使荧光屏发光，则该电子束的电流方向是________流向________。
3. （2分）劣质的装修材料含有超标的甲醛等有毒有机物，用它们装修房屋，会造成室内环境污染，这表明________；用胶粘剂可以把装修板粘在一起，这说明________。
4. （2分）襄襄和樊樊在“探究并联电路中干路电流与各支路电流有什么关系”时，利用一个开关、一个电流表、一个学生电源（有多个电压挡位）、四个阻值不等的电阻以及若干条导线，进行了大胆的探究．如图所示是他们的实验电路图．（1）他们的猜想是：________（只写一种猜想）．[进行实验]（2）襄襄按照电路图正确地进行实验，得到了表1中的实验数据．襄襄在实验中，是靠改变________ 而得到实验数据的．（3）樊樊也按照上述同样的器材和同样的电路进行了实验，却得到了表2中的数据．樊樊在实验中是靠改变________ 而得到实验数据的．表1表2实验次数IA/A IB/A IC/A实验次数IA/A IB/A IC/A10.10.20.310.20.10.320.40.20.620.40.20.630.80.2 1.030.80.4 1.2[分析论证]（4）从表1、表2中的实验数据可以看出，并联电路电流的规律是：________ ．5. （2分）如图所示的电路，当开关S闭合后，电流表测量的是通过________（选填“电源”、“L1”或“L2”）的电流，电流表的指针偏转如图所示，电流表的示数为________A。
2017届江苏省无锡市新区九年级上学期期中考试物理试卷(带解析)
绝密★启用前2017届江苏省无锡市新区九年级上学期期中考试物理试卷（带解析）试卷副标题考试范围：xxx ；考试时间：81分钟；命题人：xxx学校:___________姓名：___________班级：___________考号：___________注意事项．1．答题前填写好自己的姓名、班级、考号等信息 2．请将答案正确填写在答题卡上第I 卷（选择题）一、选择题（题型注释）1、如图甲，网上曾热销一种“55度杯”，称“能很快将开水变成适饮的温水，而后又能将凉水变成适饮的温水”．为破解此中秘密，无锡市某中学物理小组设计了如图乙模型．设此杯内胆中被封存着300g 水，室温20℃；现向杯中倒入200g 、100℃开水，摇一摇，杯内水温迅速降至t 1，饮用后迅速将200g 室温矿泉水倒入该杯，摇一摇，矿泉水的温度可升至t 2，若忽略内胆及空间的热能消耗，则t 1、t 2分别大约为 （ ）A ．50℃，50℃B ．52℃，39．2℃C ．40℃，60℃D ．55℃，55℃试卷第2页，共12页2、如图所示，用完全相同的两个滑轮绕成了甲、乙两个滑轮组（不计绳重和摩擦），在F 1、F 2的拉力作用下分别将重为G 1、G 2的两个物体匀速提升相同的高度，若G 1>G 2，提升重物中拉力F 1、F 2所做的功分别为W 1、W 2，机械效率分别为η1、η2，则下列判断正确的是（ ）A ．W 1>W 2、η1>η2B ．W 1>W 2、η1=η2C ．W 1>W 2、η1<η2D ．W 1=W 2、η1=η23、小勇体重600N ，利用如图所示的滑轮组在10s 内使物体A 匀速上升5m 。
已知物体A 重为800N ，小勇作用在绳端的拉力大小为500N ，在此过程中，下列说法正确的是（ ）A ．水平地面对小勇的支持力做功为6000JB ．小勇做的有用功为3000JC ．小勇拉力的功率为250WD ．此滑轮组的机械效率为80%4、关于功率、机械效率的说法正确的是（ ） A ．有用功做得多的机器机械效率一定高 B ．机械效率高的机器功率一定大 C ．功率小的机器做功慢D ．功率大的机器做功时间一定短5、楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能．小明和小刚利用“光控开关”（天黑时自动闭合，天亮时自动断开）和“声控开关”（当有人走动发出声音时，自动闭合，无人走动没有声音时，自动断开）设计了如图所示的电路，使楼道照明变得“智能化”，下列符合这种“智能”要求的电路图是（）A ．AB ．BC ．CD ．D6、如图所示，大人与小孩爬相同的楼梯所用时间相同，大人的体重大于小孩的体重，下列说法正确的是（ ）A ．大人比小孩做功多，大人功率大B ．大人与小孩做功相同，两人功率相同C ．大人与小孩做功相同，小孩功率大D ．大人比小孩做功多，小孩功率大7、下列说法正确的是（ ）A ．沙漠地区的昼夜温差比较大是因为砂石比热容较大，温度容易改变B ．炽热的铁水具有内能，冰冷的冰山也具有内能C ．0℃的水变成0℃的冰，温度不变，内能不变D ．火箭使用液态氢作燃料，是因为液态氢含有的热量多8、如图所示的四种运动中，重力势能转化为动能的是（ ）A ．AB ．BC ．CD ．D试卷第4页，共12页9、如图所示，L 1与L 2属于串联的是（）A ．AB ．BC ．CD ．D10、下列事例中，利用热传递改变内能的是（ ）A ．AB ．BC ．CD ．D11、如图所示的情景中，关于力对物体做功的叙述，正确的是（ ）A ．AB ．BC ．CD ．D12、下图是使用简单机械匀速提升同一物体的四种方式（不计机械重和摩擦），其中所需动力最小的是（ ）A ．AB ．BC ．CD ．D13、如图所示器具中，属于省力杠杆的是（）A ．B ．C ．D ．14、掷实心球是我市的中考体育加试项目之一。
江苏省无锡市九年级(上)期末物理试卷答案解析
2017-2018学年江苏省无锡市九年级（上）期末物理试卷答案和解析【答案】1. C2. B3. B4. D5. D6. C7. B8. A9. D10. D11. C12. A13. 热水中的红墨水扩散得快；温度；热水与外界发生了热传递14. ；15. 66；60016. 做功；817. 540；24018. 将电流表换接小量程；电流表正、负接线柱接反了；换用不同的灯泡19. 蓄电池；有20. 动滑轮；大于；40000；400021. 利用斜面提升小车所做的功；可以省力，但不省功；摩擦力22. 电流表的示数；A、B；不能去掉灯泡，因为灯泡与电阻丝串联，一方面可以保护电路防止电流过大而烧坏电流表；另一方面，通过灯泡的亮暗变化，也可以直观地比较阻值大小23. （1）解：动滑轮被几根绳子承担，拉力就是物体和动滑轮总重的几分之一，此题最多可由3段绳子承担动滑轮的重。
故答案：（2）. 解：灯泡的接法：火线先进入开关，开关和灯泡串联，灯泡的另一端接零线，这样在断开开关时能切断火线，接触灯泡不会发生触电事故。
三孔插座的接法：上孔接地线，左孔接零线，右孔接火线；据此完成图中电路的连接。
24.小车；速度；木块移动的距离；恢复到原位置；在质量相同的情况下，速度越大，动能越大25. 甲、乙；甲、丙；充分燃烧；温度计示数上升的多少；a；等于26. 在电阻一定时，通过导体的电流跟导体两端的电压成正比；错误；电路的最小电流为，达不到；27. D；F、E；对电表进行调零；连接电路时，开关没有断开；滑动变阻器的滑片没有置于阻值最大位置；；越大；A28. ；0；在；D29. 解：由可得，电热水壶发热体的电阻：；水吸收的热量：；吸电热水壶消耗的电能：，电热水壶的热效率：吸；由题知，该电热水壶烧水过程中发热体的电阻和热效率均保持不变，所以，用电高峰期，电热水壶将1kg水从加热到时，消耗的电能仍然为，此时电热水壶的实际功率：，由可得，电热水壶两端的电压：；实实电路中电风扇消耗的电能：，总因电热水壶和电风扇并联，它们两端的电压相等，所以，由可得，通过电风扇的电流：。
