惠普Paviliong系列笔记本拆解图文教程
HP Pavilionl系列电脑拆机过程
HP Pavilionl系列电脑拆机过程拆机步骤:Pavilion六款型号电脑机箱一样1、卸下机箱侧面板箭头所示两颗最大的螺丝：2、按照机箱里面的步骤提示3、卸下机箱风扇，注意这四颗螺丝比较短，P4主板上独有的电源接头也要拔掉：4、拆硬盘,先向上提绿色卡子，然后向上提硬盘：如果添加第二块硬盘，如此操作，拆掉两颗固定螺丝，然后摘下硬盘架:5、拆卸软驱和读卡器6、拆卸光驱设备,注意这些黑色螺丝的作用，是用来卡住光驱而不是将光驱和托架拧在一起,有备用螺丝提供：7、前输出面板：8、电源比较简单9、电源开关DVD技术的一些与众不同的特点介绍DVD的全称是Digital Video Disk，从它的名字我们就可以看出来它的用途就在于数字影像。
的确，由于采用了MPEG2数据存储的新标准，它让人们对于计算机及影音设备的方方面面都有了崭新的认识。
DVD技术集计算机技术、光学记录技术和影视技术等为一体，其目的是满足人们对大存储容量、高性能的存储媒体的需求。
DVD光盘不仅已在音/视频领域内得到了广泛应用，而且将会带动出版、广播、通信、WWW等行业的发展。
为了能让更多的用户接受DVD技术，在该里把该技术的一些“与众不同”的特点介绍给大家。
1、高存储量从外表上看，DVD盘与普通的CD没什么两样，光盘直径均为120mm，但CD光盘的容量为680MB，仅能存放74分钟VHS质量的动态视频图像。
而DVD 盘能存储的信息量却是相当惊人的，单面单层DVD记录层具有4.7GB容量，若以接近于广播级电视图像质量需要的平均数据率4.69Mbps播放，能够存放133分20秒的整部电影。
双面双层光盘的容量高达17GB，可以容纳4部电影于单张光盘上。
这就要求在DVD中采用更先进的技术手段来提高信息记录密度，从而增加盘的容量。
如此巨大的容量不要说普通的电脑数据，就连高清晰的图象影像、高保真的音效，DVD盘也可以毫不费力的存储下来。
2、高清晰度由于DVD采用国际通用的活动图像MPEG II解压缩标准，要比以往的VHS （视频信号）或MPEG I标准要清晰的多。
惠普HP G70拆解图解
惠普HP G50/G60/G70笔记本电脑详细拆机图解，详细拆键盘屏框高压条高压板转轴屏轴液晶屏图解HP G50/G60/G70笔记本拆解原因：这台笔记本主要是液晶屏幕已经损坏，我们需要将它完全更换后才能使用，但是和别的一般笔记本不一样只需要拆卸屏幕框架后就能将液晶屏幕出来.惠普HP G50/G60/G70笔记本则需要将下面的键盘等配件都拆解下来后才能将屏幕拆卸下来，下面开始我们的拆解：我们已经标识了电池，无线，以及内存的位置，依次从上到下就是最下面的是硬盘的位置，我们今天的拆解HP G50/G60/G70笔记本不需要将硬盘拆卸下来，所以随便你自己拆不拆都是可以的去除巩固键盘的三个(黄色)螺丝。
去除巩固键盘盖子的四个(红色)螺丝。
如果您为替换键盘使用这个指南，您只必须去除三个(黄色)螺丝。
在G50和G60键盘螺丝位于电池盒。
在G70笔记本只有巩固键盘的二个螺丝，并且他们位于底部(有一个小键盘被盖印接近每个螺丝)。
做到上面讲固定的螺丝拧开后我们小心的将键盘提起来，如下图，并且要看到键盘的排线连接主板的位置也需要将排线取下来这个地方需要将白色的卡口打开，我们才能将下面黑色的键盘排线安全取出，否则锁定的状态是去不出来的已经键盘上面挡板的排线也需要拆开，如下图黄色箭头的位置，黑色塑料片掰垂直就打开了，就能将白色蓝头的排线取出如下图U型框是和掌托一体的，所以上面得排线有电源开关以及触摸鼠标的传输数据都是靠刚刚那个排线的，要是不小心弄坏了这些功能都将受到一定的影响。
我们将背面电池下面的无线后盖螺丝拧开后就能看到HP G50/G60/G70笔记本的无线模块了，如下图我们将上面的两个天线从无线网卡上拆卸下来，后面的拆解中由于无线是通过屏幕中的天线传输数据的，所以无线天线需要分开才能将屏幕取出左边那个粗的是HP G50/G60/G70笔记本的屏幕数据排线位置，我们首先将他取出，右边无线的数据线从背面抽出来，以及下面的排线位置也需要拆开继续将固定惠普笔记本屏幕转轴的4个螺丝拧开，我们就能将整个HP G50/G60/G70笔记本的屏幕拆机下来下面得部分就是拆解HP G50/G60/G70笔记本的屏幕了，如下图将2颗螺丝上面的橡胶垫撬出来如下图使用别针或者其他的工具都可以，然后将固定屏框的螺丝全部拆开我们拆解HP G50/G60/G70笔记本屏幕需要从右到左边将屏框拆开，因为屏幕框除了使用螺丝外其中很大部分使用的卡口的设计，所以需要小心的处理往上继续拆开屏框HP G50/G60/G70笔记本的屏框我们已经拆下来了下面电路位置为笔记本液晶屏幕供电高压模块，这个需要小心点。
hp g4拆机
hp G41017TU清灰教程：
注：此机型拆机清灰时，必须卸下热管，破坏原有的硅脂。
建议在有散热硅脂膏的条件下再拆机清灰。
机器图：
卸下电池
接口槽就好
卸下硬盘、内存和光驱，D面照（注意硬盘接口）
尔必达2G ddr3 1333Mhz内存
日立SATA2 750G 5400转机械硬盘
D面螺丝都卸下后，C面的键盘自然松动，直接卸下即可
键盘
卸下螺丝后的C面照
触摸板排线接口
电源键面板排线接口
副板排线接口
C面卸下后看到主板和各种飞线
红白色是音箱的接线，右侧黑色的是光驱接口的导线和接口，这个接口垂直向上提，即可卸下，还有左下角的蓝色排线要拆
时用点力，用巧力，不能硬拔
显示器排线，侧着向右抽出
D面的无线网卡，注意黑白线的方向，不能接反
D面硬盘SATA接口软接线接口，可以不管它
卸下主板上几个有三角形标识的螺丝后，可取下硬盘。
底座图
主板上的风扇
注意风扇接线，向上拔出
单根热管连接CPU和显卡
将CPU和显卡热管上的7个螺丝拧松，慢慢摇晃热管待可完全抬起时在拆下，否则继续松螺丝
拆下热管的主板
拆下风扇，看见散热鳍片
清理鳍片上的灰尘
清理风扇上的灰尘
上润滑油
上散热硅脂。

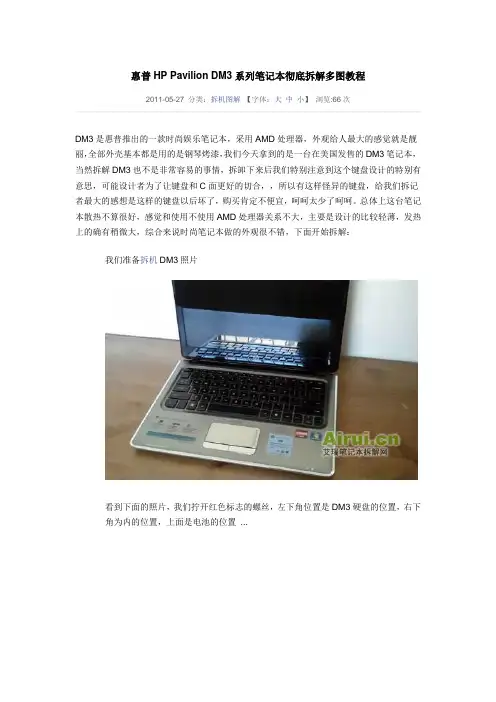

惠普HP Pavilion DM3系列笔记本彻底拆解
惠普HP Pavilion DM3系列笔记本彻底拆解多图教程2011-05-27 分类：拆机图解【字体：大中小】浏览:66次DM3是惠普推出的一款时尚娱乐笔记本，采用AMD处理器，外观给人最大的感觉就是靓丽，全部外壳基本都是用的是钢琴烤漆，我们今天拿到的是一台在美国发售的DM3笔记本，当然拆解DM3也不是非常容易的事情，拆卸下来后我们特别注意到这个键盘设计的特别有意思，可能设计者为了让键盘和C面更好的切合，，所以有这样怪异的键盘，给我们拆记者最大的感想是这样的键盘以后坏了，购买肯定不便宜，呵呵太少了呵呵。
总体上这台笔记本散热不算很好，感觉和使用不使用AMD处理器关系不大，主要是设计的比较轻薄，发热上的确有稍微大，综合来说时尚笔记本做的外观很不错，下面开始拆解：我们准备拆机DM3照片看到下面的照片，我们拧开红色标志的螺丝，左下角位置是DM3硬盘的位置，右下角为内的位置，上面是电池的位置 ...我们将这些后盖打开后就能看到内存以及硬盘了，硬盘拆机下来需要将固定的2个螺丝拧开如下图硬盘已经被我们拆卸下来了内存基本拆都一样，掰开两边的固定钢片，内存弹出来无线网卡以及主板的电池也设计在内存槽的旁边无线网卡使用的是MINI无限，拧开固定的螺丝和天线后即能取出来主板电池用双面胶贴在主板上的，我们拔掉就可以的拧开背面我们标注的几个螺丝以及电池后面的2个螺丝，黄色箭头标注了键盘就可以从上往下拆开DM3了注意DM3拆机的键盘左下角有数据排线的位置，我们需要拔掉才能取出键盘键盘的排线有个卡口设计把卡口打开这个排线就能取出来了DM3的键盘被我们拆机下来了从背面的序列号和配件的编码我们能在网上买到下面我们继续拆，将固定这些红圈的螺丝全部拧开以及键盘下面的这些小排线接口，和红色标注的螺丝来张小排线的特写这个是触摸板的排线到这里我们就能将整个C面取出来了如下图从左下角位置开始已经将MD3的C面拆机下来了到这里我们能看到主板以及风扇位置了如果你想清理DM3笔记本风扇的话这里就可以操作了，将固定风扇的螺丝拧开以及风扇的电源线拔掉，就能取出风扇了，如下图我们已经取出风扇了，以上就是HP-DM3拆解详细过程。
惠普笔记本拆机图解教程
惠普笔记本拆机图解教程1.备好螺丝刀，拆下笔记本电池。
2.拆下图示中的若干螺丝。
3.图示中的这颗螺丝是内存盖的，拧不出来，拧松即可拆下内存盖。
4.拧松图示中的螺丝。
硬盘盖合的比较紧，如图，将银行卡插入一侧，启开卡扣，即可轻易撬开。
5.拧下白色图示中的螺丝，轻揭红色图示中的卡扣，往外轻抽无线网卡，即可拆下。
内存条上面有一层纸状黑色塑料遮挡物，轻揭开就可见到内存条。
6.如图所示，将手指插入硬盘一侧，轻轻往外撬，可以轻易拿出硬盘。
红色图示中的是硬盘接口，一手拿住硬盘，一手捏住接口往外抽，即可轻易抽出。
切记：不要捏住接线来抽。
7.拆下图示中的若干螺丝。
受图片质量所限，可能有误标或漏标之处，请自行再细查。
8.接下来拆键盘，有两种方法。
1.如第一幅图所示，将螺丝刀插入键盘与机身缝隙中，往外撬，启开卡扣。
然后，如第二幅图所示，插入废弃银行卡，往左划，揭开其余卡扣，即可拆下键盘。
这个方法会在机身留下划痕，破坏整体美观。
2.如第三幅图所示，双手按住键盘，往下扒，弄开卡扣，拆下键盘。
9.拆下键盘不要急着往外拿，往上揭开，可以看到下面的接线。
将图示中黑色的小盖子往上揭，就可抽出排线，彻底取下键盘。
不必担心接口拆下安不上，把排线往接口插进去，合上盖子即可。
10.拆下图示中的螺丝与排线接口。
排线接口拆法与上相同。
11.拆机身盖。
用手别开一个缝隙，趁机插入废弃银行卡，往左右划开卡扣，揭开盖子。
如遇特别紧的地方，请查看是否有螺丝未拧。
12. 1.光驱是可以直接抽出来。
2.方形图示中本来有一个卡扣固定光驱接口，我嫌之无用，拆下以后就没有再装上，图中没有。
3.拆下各椭圆图示中的螺丝和接口。
显示器的排线接口用一块透明胶带固定，揭开以后，再贴粘性不佳，最好自备绝缘胶。
13.从右往左，揭起主板，将之取下来。
下图为主板正反面。
14.注意图示中的数字，按照顺序将螺丝拧松。
揭起散热器，拆下风扇排线接口（双色图示），彻底取下散热器。
15.图一为散热器背面图，除尘清灰处理它就行。
惠普笔记本电脑怎么样拆机
惠普笔记本电脑怎么样拆机
惠普笔记本电脑怎么样拆机
01先仔细观察笔记本上的'螺丝是如何分布的，方便拆机的时候操作。
02所有螺丝都必须拆下来，先将光驱的螺丝拆下来然后拿掉光驱，再拆接下来其他的螺丝。
03接着就可以将机器从键盘面拆开了，一定要小心且缓慢注意键盘下方的线路，不要损坏了。
04一定得按照步骤来，每个线都有卡扣，先板起来再拔线。
05最后就拆开了，硬盘在右边内存条在主板下面。
特别提示
一定要保管好拆除下来的螺丝钉。
2023年惠普笔记本怎样拆机
2023年惠普笔记本怎样拆机
工具/原料
轻轻的盖上的螺丝都拆下，再把整个Ｃ壳稍用力撬开，取下即可
步骤/方法
1 上面左侧为无线网卡，其次是内存条，下面是硬盘。
拆下来的方法都非常简单，但是前提是你的笔记本必须处于不通电状态。
2 五个黄色标记是键盘的卡扣位置，C壳拿下来之前要做的是拿下键盘、松开排线以及拧掉固定螺丝。
然后将底壳与这个壳子分开。
3 光驱只有一颗螺丝固定，拧掉之后直接推出去就可以了。
主板上面有各种插线，要一一弄开，还原的时候其实看着每根线的弯折方向就能看出来了。
4 这就是G4笔记本电脑的主板，散热设施很简单，做工还是不错的。
如果有朋友想对这台笔记本的风扇进行清洁，将图中的风扇以及金属散热器件弄下来就行了。
不过还原的时候一定要注意了，以免搞的不能开机。
注意事项
十字螺丝刀平口螺丝刀镊子。
HP_G4_笔记本拆机除尘+换导热_详细图文教程
笔记本拆机除尘换导热（本文末有总结，可先看效果）机友们本本用久了散热就不行了吧，一是因为里面灰尘堆积，影响风扇散热，二是因为导热硅脂用久了，导热效果变差了。
本文以因散热差而臭名昭著的并且上市不久就停产的HP-G4-1015TX开刀。
供大家参考之用（虽说拆机有风险，但是这是得看拆机人的…自己斟酌吧）一、准备（清洁用品、液态金属、硅脂、螺丝刀、绝缘胶带、小刀）说明一下，液态金属导热性能最好，但是导电，我的cpu是i5一代的有裸露电容，为防止液态金属流出导致电容短路，这里硅脂和绝缘胶带都是用于绝缘。
如果换导热硅脂或cpu外围无电容（如i3、i5二代）则不需绝缘处理。
二、拆机断开电源，卸下电池，为防静电最好洗手先松开取下小后盖拎住黑带拔，拔不动可以先左右摇动…如下图：左下角特写如下图右上角特写如下图到这里就拆完了，看看总局三、清洁用小毛刷清洁各个灰尘多的部件，风扇要拆开清洁（忘记拍照了）拆开很简单，然后下图四、DIY散热差不多了，现在组装回去，开始觉得组装会难，其实很简单，我拆完用了近一个半小时，装回去差不多十多分钟，比重装系统还快，要注意的是不要漏掉了接头，最好拆的时候拍照，反着装回去时可参考重新开机。
五、总结整个过程要还几个小时，所以建议一上午或一下午，下面比较拆机前后本本温度情况。
直接上图：先是三张拆前鲁大师温度压力测试温度曲线和玩大型游戏时温度情况：Cpu最高96度（有一次窜到102度的）最低43度，显卡最高79度，最低51度下面是折腾之后的情况：Cpu最高82度，最低36度，显卡最高63度，最低45度。
可以看出：cpu最高温度下降了14度，最低温度下降了7度；显卡最高温度下降了16度，最低温度下降了6度！说明效果是很显著的，现在玩nba2k cpu差不多稳定在64度左右，爽啊。
最后提醒机友们，用就用液态金属，我买的38x38的26块钱，够用了，还有拆机先做好准备（各种准备…）教程就到这里，纯粹分享….。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
惠普Pavilion g4系列笔记本拆解——以1017TX为例（图文教程）写在最前面：
1.为什么要拆解机器用久了，里面会进入很多灰尘，造成机器散热差、声音大，有时候也会拖慢机器的运行速度。
拆解之后，可以清理里面的垃圾。
2.里面的零件很脆弱，请务必小心。
3.拆解过程中用不到任何蛮力，如若拆解需要强力，说明你得换个思路把它拆开。
最后说一下，只有胆大心细才能完整的拆解。
4.拆解过程中胆大心细是非常重要的。
5.对自己没信心的最好别弄，零件很脆弱，弄坏了就不免要破费了。
但照着我的做法，胆大心细就没问题了。
准备工具：螺丝刀、小刷子、纸巾、胶水（要是有就最好了，我反正没有。
）、放螺丝的纸盒若干。
步骤：
1.收拾好桌子，腾出一个专用区域来，把工具摆放好，工具区与工作区分开。
（这是个细节问题，为了方便操作。
愿不愿意无所谓。
）
2.把电池拆了，扔到一边去。
3.先拆卸以下螺丝；然后拆卸电池槽内的三个螺丝。
（螺丝放好了，找不见别怪我。
）
？
4.然后再把后面的这个遮罩拆下来。
拆的时候注意了，先从电池槽那里入手，然后从两个螺丝的地方用小号螺丝刀微微撬一下就好了，别太用力，我感觉这东西很脆，慢慢地取下来。
？
5.先把硬盘拆下来；完了拆卸以下的螺丝；然后把WiFi模块的螺丝卸下来，别动模块，拆不
下来。
？
6.拆下硬盘下面的两个螺丝；然后在右侧把光驱拉出来（我知道比较难，用点技巧）。
？
7.把笔记本反过来，看看键盘的大概位置。
然后再看看光驱的地方，发现有个大一点的洞，多顶一顶就把键盘顶出来了。
看清楚地方，别弄错了。
然后翻过来把键盘拆了。
键盘和下面有线连着，要小心了（我没小心也拆下来了）。
？
？再说一次，小心下面的线。
8.然后把下面三个口松开。
？
9.然后沿着缝隙，把正面的盖子拿下来。
10.拔线扣，松螺丝。
？
11.小心点，把主板拿下来。
然后拆风扇。
12.风扇有两个螺丝，三个金属扣，注意了。
其中一个螺丝可见，另一个不可见。
13.我没胶水，所以啊，我不能让风扇和主板分离，不然风扇怎么装啊。
我就卸了一个螺丝三个金属扣。
然后弄成下面这样了。
14.下面就清理清理吧。
唉，铜手铁指啊，扳断一片风扇叶。
15.原路返回，装好就OK。
这就是我要求要有顺序，东西要放好的原因，装起来简单。
