水泵压力控制器说明

中达优控 KP系列变频恒压供水控制器使用手册说明书

KP系列变频恒压供水控制器使用手册感谢选用中达优控KP系列变频恒压供水控制器。

为充分发挥本产品的卓越性能及确保使用者和设备的安全，在使用之前，请详细阅读本手册。

一、系统概述中达优控KP系列变频恒压供水控制器专业为水泵行业打造的高档人机界面控制器。

产品投入市场以来，深受新老客户喜爱。

该控制器可安全稳定运行于各种环境，覆盖全国范围的使用，5年以上的持续使用时间，几乎零故障率。

KP系列变频恒压供水控制器采用7寸高清彩色液晶屏，触摸操作，全中文界面显示，所见即所得。

直观的人机界面带给你操作方便；工业级的元件，使产品经久耐用、运行稳定可靠、抗干扰能力强；独特完备的接口设计，能满足您不同的现场需求。

全自动6段时间压力控制及定时启停水泵，并且具有依星期启停机组。

远程启动第二压力，能很好地满足生活供水和消防供水需求。

产品提供完备的输入输出信号，可与各种品牌的变频器配套使用。

另有RS485通讯供使用。

可方便自由地配置1~4台水泵运行。

另有市政压力或水箱液位等信号供使用。

可方便地切换控制器为水箱恒压供水、无负压供水、箱式无负压供水。

可适应远传压力表和压力变送器信号。

在用户的使用上，无需编程，只需有普通电工知识，依照我公司提供的原理图接线，简单设置后即可使您的供水系统正常投入使用。

高档的产品、极具竞争力的价格、稳定的质量和完善的售后服务是公司一贯的坚持。

二、系统工作原理1、工作概述：a) 本系统可实现1－3台主泵和1台辅泵的自动控制，从参数设置中任意设定启用的泵数量；b) 系统增泵时，先以变频器启动水泵后，若在变频器50Hz时不能满足设定压力需要，则本泵转为工频，然后变频器再启动下一台泵，依次循环；c) 管网压力超过设定压力值后，变频泵将降速运行，频率降到启停频率后还是超过设定值，则最后启动运行的工频泵停止运行，其余的工频泵也依此方式停止，最后停止的是变频泵。

d) 系统停止时，会自动记住当前运行的泵号，下次启动时，系统将从下一台泵号启动，从而使各泵工作时间均衡；e) 打开倒泵开关，自动倒泵时间的设置不为零时，系统会在设定的时间后自动换泵运行；f) 系统会自动存储故障记录，以备查看。

恒压供水控制器说明书

恒压供水控制器说明书一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸: 160mm×80mm×80mm（AC-3200）160mm×80mm×90mm （AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC 5W;8.控制器接线端子输出容量：3A/ AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC 220V零线L --- AC 220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TXD/T+ ---RS232/485通讯接口NC ---空点RXD/T- ---RS232/485通讯接口GND—信号地CM1---信号公共点1 FWD---正转运行V+ ----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A ---DC 0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1. 面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。

变频恒压供水电脑控制器说明书

HD4000变频恒压供水电脑控制器使用手册目录系统概述 (2)主要性能指标 (2)安装尺寸和接线端子说明 (3)操作面板指示及参数设定说明 (5)恢复系统参数出厂值 (5)参数列表及参数出厂默认值 (6)系统参数功能详细说明 (9)故障显示代码说明 (17)外部输入信号端子说明 (17)系统当前时间的调整 (18)手动临时开机的调整 (18)外部输出端子与部分变频器端子的连接表 (19)4-20mA压力变送器的连接方法 (20)RS485远程通讯接口 (20)一、系统概述HD4000系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖4台泵循环启动；2.配备RS485远程通讯接口，标准组态软件支持远程通讯；3.液晶汉字显示，参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，双看门狗电路，采用数字滤波及多项抗干扰措施，防止软件跑飞；5.可接无源远传压力表、有源电压及电流型压力变送器；6. D/A输出控制频率电压为DC 0-10V, 也可设定为DC 0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵和退泵功能，不用的泵可以设定退出循环；9.具有动压、静压（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.具有超压自动泄水设定和控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有分时分压供水控制功能，最多有六段时间控制；18.具有上限保护压力控制功能，超压自动停泵；19.系统运行状态和故障状态汉字提示，运行状况一目了然；三、安装尺寸和接线端子说明1.控制器外形尺寸: 160mm×80mm×90mm2.控制柜面板开口尺寸151mm×75mm，面板卡入式安装。

(GBC) 柴油机水泵控制器安装使用说明

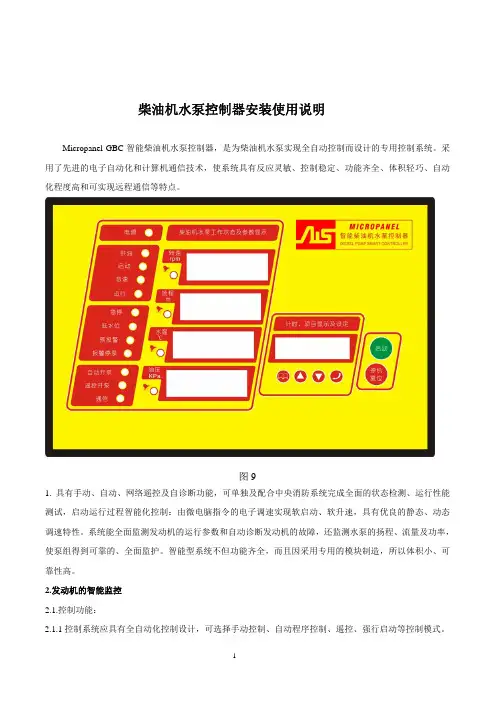

柴油机水泵控制器安装使用说明Micropanel-GBC智能柴油机水泵控制器，是为柴油机水泵实现全自动控制而设计的专用控制系统。

采用了先进的电子自动化和计算机通信技术，使系统具有反应灵敏、控制稳定、功能齐全、体积轻巧、自动化程度高和可实现远程通信等特点。

图91. 具有手动、自动、网络遥控及自诊断功能，可单独及配合中央消防系统完成全面的状态检测、运行性能测试，启动运行过程智能化控制：由微电脑指令的电子调速实现软启动、软升速，具有优良的静态、动态调速特性。

系统能全面监测发动机的运行参数和自动诊断发动机的故障，还监测水泵的扬程、流量及功率，使泵组得到可靠的、全面监护。

智能型系统不但功能齐全，而且因采用专用的模块制造，所以体积小、可靠性高。

2.发动机的智能监控2.1.控制功能：2.1.1控制系统应具有全自动化控制设计，可选择手动控制、自动程序控制、遥控、强行启动等控制模式。

2.1.2可设定柴油机的各种过程控制时间，其中包括：启动前预热或预润滑时间、启动延时时间、启动限时、启动电机脱离转速、怠速运行延时、软升速过程延时、怠速冷却停机延时等。

2.1.3 可根据需要任意设定柴油发动机的额定转速值（因为可通过改变发动机转速而满足用户对扬程、流量的要求），自动监视发动机在启动、怠速、升速、全速等过程的速度变化，自动完成起动电机的投入与撤出（智能判断在启动过程中是由于启动电机与启动飞轮打滑造成启动失灵，还是启动过程正常而启动失败，前者应马上退出启动电机，隔一段时间重新再尝试启动，以免损坏启动齿轮等部件，后者允许在限定时间内连续启动，若一次启动不成功则进行多次）、速度过高与过低的预报警及超限停机等。

2.1.4可设定报警限定值，自动实现超限预报警（不停机）、报警同时自动停机等预报警的项目应包括：超速、低速、低润滑油压、高冷却温度、低气温(低于4℃防结冰)、低燃油位、低水位、低电池电压、高电池电压、转速信号未校准、超流量等；自动报警并停机的项目应包括：无转速信号（启动转速过低、速度传感器失灵、启动电机打滑）、超速、低速、低润滑油压、高冷却温度、启动失败、停机失败、油压传感器开路/短路、水温传感器开路/短路、速度传感器开路/短路、流量过大而超负荷、水压传感器开路。

压力控制器使用说明

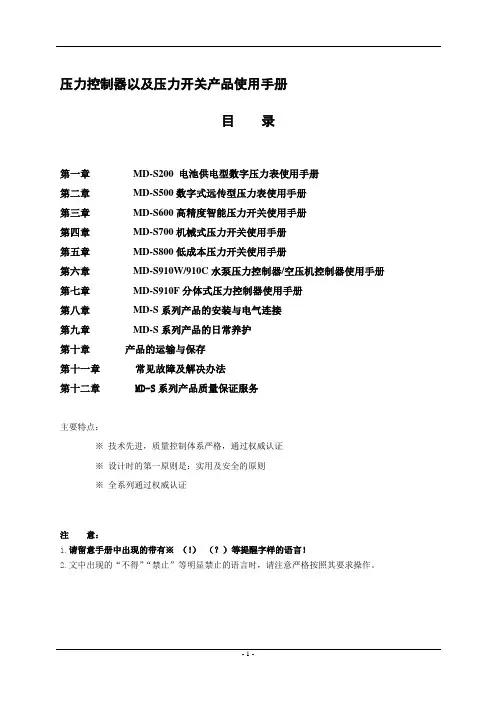

压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。

第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。

无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。

一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。

2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。

四.一键清零功能操作方法：长按SET键5秒，可以一键清零。

水泵压力控制器说明

水泵压力控制器说明
目前,使用的压力控制器品种繁多,压力控制器和电接点压力表均安装在压力罐的上部,调试比较麻烦、压力精度不高,为了解决以上问题,我用单片机开发了比较适合于一般供水的水泵压力控制器,该水泵压力控制器对当前压力值、上限压力值和下限压力值全部数字显示,操作方便直观;
一、产品特点
1、采用单片机控制,具有上限与下限数字设定并全部自动控制
有两套上、下限控制,有二组常开继电器;
2、压力控制范围根据远传压力表来定可设定;
3、电源电压；AC12V;
4、当前压力、两组压力设定值永久保存并可查询;
5、也可以用在温控、流量控制、阀门控制等;
二、安装接线
二、使用方法及参数设定
1、参数设定
参数设定方法：按住菜单键1秒左右出现F x,其中X为参数设定号,再次按住菜单键3秒左右出现F X中的参数值,用上翻键和下翻键修改参数,按菜单键保存设置,在使用中按上翻键显示压力1的上限,按下翻键显示压力1下限;
压力控制器参数设定表
参数号设定内容参数号设定内容
F 0 压力1下限 F 4 保留
F 1 压力1上限 F 5 压力调节
F 2 压力2下限 F 6 压力表选择
F 3 压力2上限
说明：参数设定F 6项根据压力表选择参数；远传压力表为时参数为6、1mp时参数为10、参数为16、参数为25;因远传压力表滑动电阻式本身有线性等误差所以参数设定时应与实际压力远传表压力相配合设定;继电器R01、R02只能带接触器之类的负载;
编写；okmye
延吉环宇城市供水设备厂
编写日期：2012年7月。

压力控制器使用说明

压力控制器以及压力开关产品使用手册目录第一章MD-S200 电池供电型数字压力表使用手册第二章MD-S500数字式远传型压力表使用手册第三章MD-S600高精度智能压力开关使用手册第四章MD-S700机械式压力开关使用手册第五章MD-S800低成本压力开关使用手册第六章MD-S910W/910C水泵压力控制器/空压机控制器使用手册第七章MD-S910F分体式压力控制器使用手册第八章MD-S系列产品的安装与电气连接第九章MD-S系列产品的日常养护第十章产品的运输与保存第十一章常见故障及解决办法第十二章 MD-S系列产品质量保证服务主要特点：※技术先进，质量控制体系严格，通过权威认证※设计时的第一原则是：实用及安全的原则※全系列通过权威认证注意：1.请留意手册中出现的带有※（！）（？）等提醒字样的语言！2.文中出现的“不得”“禁止”等明显禁止的语言时，请注意严格按照其要求操作。

第1章MD-S200电池供电型数字压力表MD-S200电池供电型智能压力表是是集压力测量、显示一体的高精度电子式压力表，具有抗震动、显示精度高、使用寿命长、可清零、自动待机等特点。

无需外接电源，电池供电时间长，具有自动待机与一键清零功能，使用方便，应用领域广泛。

一.外形图1.压力显示窗口2.设置键（SET）3.压力安装接口二．系统参数压力量程0-1.6MPA 或定制量程安装接口M20*1.5精度等级0.5%显示位数4位LCD显示背光蓝色背光尺寸直径100mm 厚度48m供电 4.5V 三节5号电池功耗0.001W电池更换通常每12个月更换一次电池（以实际使用耗电量为准）使用温度-20~60℃功能 1.实时显示压力 2.自动休眠 3.一键清零 4.单位切换三．按键定义说明设置键（SET）键：1.短按SET键一次，背光亮。

2.连续短按SET键，压力的显示单位在Mpa，Kg，PSI之间切换，默认单位为Mpa。

四.一键清零功能操作方法：长按SET键5秒，可以一键清零。

【7A文】恒压供水控制器说明书

一、系统概述VC-3200系列微电脑变频供水/补水控制器是专为变频恒压供水系统和锅炉及换热系统补水而设计的微电脑控制器，可与各种品牌的变频器配套使用。

具有压力控制精度高、压力稳定、第二消防压力（动压）设定、系统超压泄水自动控制、设定参数密码锁定等多项功能。

二、主要性能指标1.可编程设定多种泵工作方式，最多可拖五台泵（1变频+4工频）；2.具有压力测量值防抖动补偿控制功能；3.参数调整和设定具有密码锁定及保护功能；4.采用人工智能模糊控制算法，设定参数少，控制精度高，内带看门狗电路，采用数字滤波及多项抗干扰措施。

5.可接无源远传压力表、有源电压及电流型压力变送器；6.D/A输出控制频率电压为DC0-10V,也可设定为DC0-5V;7.具有压力传感器零点和满度补偿功能；8.具有定时自动倒泵功能；9.具有第二压力（消防压力）设定和控制功能；10.具有缺水自动检测保护功能和外部输入停机保护功能；11.系统补水控制时，具有超压自动泄水控制功能；12.具有供水附属小泵控制功能，可设定小泵变频或工频模式；13.具有可选的定时自动开、关机控制功能；14.具有小流量水泵睡眠控制功能；15.具有手操器功能，可手动调节输出电压来控制变频器的频率；16.可代替电接点压力表进行上、下限压力控制；17.具有可选分时分压供水控制功能，最多有六段时间控制；三、安装和配线端子说明1.控制器外形尺寸:160mm×80mm×80mm（AC-3200）160mm×80mm×90mm（AC-3200）2.控制柜面板开口尺寸152mm×76mm，面板卡入式安装。

3.使用环境为:无水滴、蒸汽、腐蚀、易燃、灰尘及金属微粒的场所；4.使用环境温度:-20℃～50℃5.相对湿度:<95%;6.额定工作电压:AC220V±10%;7.控制器额定功耗:<=AC5W;8.控制器接线端子输出容量：3A/AC220V9.面板及配线端子说明：VC-3200型控制器端子接线图VC-3200型控制器接线端子说明：N---AC220V零线L---AC220V火线B1---1#泵变频运行触点B2---2#泵变频运行触点B3---3#泵变频(或4#泵工频)运行触点G1---1#泵工频运行触点G2---2#泵工频运行触点G3---3#泵工频运行触点TRD/T+---RS232/485通讯接口NC---空点RRD/T----RS232/485通讯接口GND—信号地CM1---信号公共点1FWD---正转运行V+----远传压力表高端IN---压力信号输入端（0-5V）GND---压力信号公用端DI2---停机信号输入DI1---第二压力信号设定端D/A---DC0-10V输出CM2---信号公共点2四、操作面板指示及参数设定说明1.面板及按键:PV窗口为测量值显示窗口，SV窗口为设定值显示窗口。
