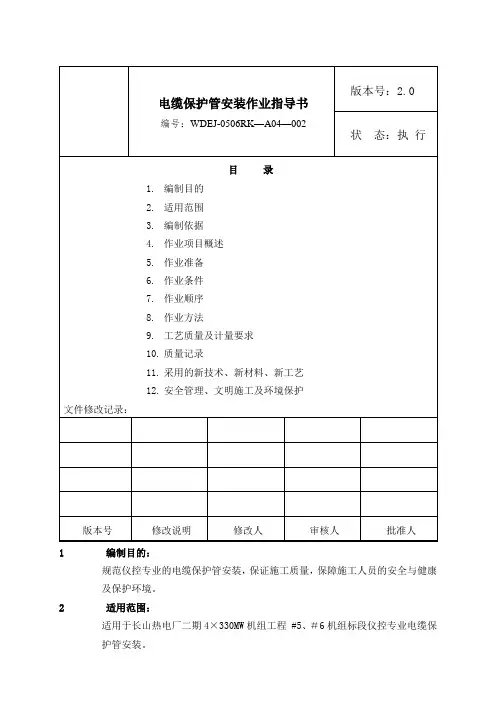

电缆保护管安装施工工艺
电缆保护管安装作业指导书
1编制目的：规范仪控专业的电缆保护管安装，保证施工质量，保障施工人员的安全与健康及保护环境。
2适用范围：适用于长山热电厂二期4×330MW机组工程 #5、＃6机组标段仪控专业电缆保护管安装。
3编制依据：3.1《火电施工质量检验及评定标准》（热工仪表及控制装置篇）3.2《电力建设施工及验收技术规范》（热工自动化）3.3《电力建设安全工作规程》（火电厂部分）3.4《电力建设安全健康与环境管理工作规定》4作业项目概述 : 本项工程包括锅炉、汽机、公用和共用系统的电缆保护管安装工作。
5作业准备:5.1人力资源配备技术人员两名，安全员一名，质检员一名，设锅炉、汽机两个施工小组，每组2～3人，高峰期适当增加1组.所有工作人员均持证上岗。
5.2工器具准备作业组配备半圆锉一把开孔器若干飞机钻两把活络扳手两把磨光机两把四级电源盘两块电焊机两台弯管机一台切割机一台板车一辆所选用的机械设备和工器具的状态正常，机械设备、电动工具经过仔细检查贴有合格标签并有检查记录.5.3计量器具配备水平尺500mm 一把。
角尺250mm 一把钢卷尺3000mm 两把计量器具的规格、量程、精度满足要求,且在检定有效期内。
5.4材料、设备准备安装所需的材料（镀锌钢管、角铁、花角铁、焊条、镀锌“U”形管卡、防锈电缆保护管安装作业指导书漆、银粉漆）已备齐。
5.5施工现场检查5.5.1施工环境电缆保护管安装前,安全监察人员应对施工现场进行安全检查，确保人身及设备安全.5.5.2现场照明现场应具备充足的施工照明条件，夜间施工时必须提前做好照明以满足施工要求。
5.5.3脚手架高空作业处必须搭设脚手架，技术人员要协助安全检查人员检查验收,合格后挂牌确认，施工时施工人员要自检并在验收牌上签字.5.6质量策划设备安装质量计划表6作业条件6.1施工所需的设计图纸齐全，并已经通过图纸会审。
6.2技术人员、管理人员、施工人员到位，上岗证件齐全。
6.3施工所需工器具,计量用器具已准备齐全，经检验合格。
电线电缆管敷设施工工艺
电线电缆管敷设施工工艺本工程的电线、电缆管在建筑物各楼层中敷设分为室内墙内暗敷设和地面暗敷设、室内屋顶面吊顶内敷设、室内出桥架后明敷、室外埋地敷设。
室内电线电缆管材料采镀锌钢管和电线管，室外埋地电缆保护管采用镀锌钢管。
1）、施工顺序a、管路暗敷：管路暗敷施工顺序见下：施工准备→测位放线→管道预制→管路安装→检验维护。
敷设在现浇墙柱内的管道必须在土建墙柱钢筋绑扎完后模板施工开始前进行；敷设在现浇楼板内的管道必须在楼板底筋铺好后，罩筋铺设前进行；敷设在砌体内的必须配合砌体施工进度同步进行施工。
b、管路明敷：施工准备→测位放线→支架制安→管道预制→管路安装→检验。
因本工程进度要求，在土建模板拆除并清理现场后即可进行施工，但在土建粉刷等施工过程中有可能对安装成品产生损坏的必须采取保护措施。
2）、施工步骤及方法a、施工准备施工前，应熟悉本专业及相关专业图纸，确定好管线走向及标高，清除管内水气、异物。
安装前管材的表面检查：型号、规格符合设计请求，管材外表有明明的产品标识。
钢管不应有穿孔、显著的凹凸不平、折扁、裂缝和严重锈蚀，内壁应光滑，且管内无铁屑及毛刺，切断口平整，管口光滑。
b、管路暗敷Ⅰ、测位放线：按照土建布局尺寸、标高按照设计请求将各种开关灯具的接线盒位置确定并用白色油漆标示，安排好管线走向（此项事情可在平面模板完成后立刻进行，墙面预埋的可与钢筋施工同步进行）。
Ⅱ、管道煨弯：按照管道走向请求将管道弯成所需形状，所有弯曲必须接纳专用弯管器弯制（管径为20m及以下时，用手板煨弯器。
管径为25m及其以上时,使用液压煨弯器），弯曲弧度均匀，焊缝处于外侧，不应有折皱、凹陷、裂纹、死弯等缺陷。
保证弯曲半径不小于管子外径的6倍（平面敷设为10倍），弯扁度不大于管外径的10%。
塑料管25mm及以下直径电线管接纳符合的弯管弹簧条穿入管内冷弯，弯曲内径不小于电线管外径之2.5倍。
Ⅲ、管道切断：采用手工锯（配细齿锯条）、砂轮锯进行切管（严禁采用砂轮切割机），将需要切断的管子量好尺寸，放在钳口内卡牢固进行切割，切割断口处应平齐不歪斜,并用圆锉磨去管口毛刺，保证切断口平整、刮铿光滑、无毛刺,管内铁屑除净。
电缆保护管安装施工工艺
电缆保护管安装施工工艺规程2007-12-31发布实施企业标准ZHDB 208350-2007浙江省火电建设公司目次前言 (2)1 范围 (3)2 规范性引用文件 (3)3 术语和定义 (3)4 施工流程及工艺要求 (3)5 成品保护、文明施工措施 (10)6 示范性工艺照片 (11)附录A（资料性附录）常见质量通病汇总 (13)参考文献 (14)前言本标准结合目前现场实际施工技术与经验，在ZHDB 20851—1999《电缆导管安装工艺指南》的基础上进行的修订。
本标准代替ZHDB 20851—1999 《电缆导管安装工艺指南》。
本标准与ZHDB 20851—1999 《电缆导管安装工艺指南》相比较，主要变化如下：——标准封面格式作了改动；——标准编号作了改动；——增加了术语和定义、成品保护/文明施工措施、示范性工艺照片等三章的内容；——对原标准的作业条件、工艺流程、工艺描述、质量标准等四个章节合并为一个章节，对施工流程及工艺要求的规定更加严格、具体，使用性更强。
本标准附录A为规范性附录。
本标准起草人：沙文革、章善岳本标准评审人员：郑安明、马明波、冯妹良、钱志立、郑利国、张振林、程东南本标准审核人：钱旭耀本标准批准人：严永禾本标准自2007年12月31日发布实施。
本标准由电气自动化工程公司负责解释。
本标准所代替标准的历次版本发布情况为：ZHDB 20851—1999 《电缆导管安装工艺指南》电缆保护管安装施工工艺规程1 范围本标准适用于单机额定容量为1000MW及以下火电、水电、核电机组新建、扩建、改建和检修过程中电缆保护管安装工作，对于各类变电所及非电力系统工业设备相关的保护管安装工作，可以参照执行本标准。
2规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款，凡是注日期的引用文件，其随后的修改单（不包括勘误的内容）或修订版均不适用于标准，然而，鼓励根据本部分达成协议的各方研究是否可使用这些文件的最新版本。

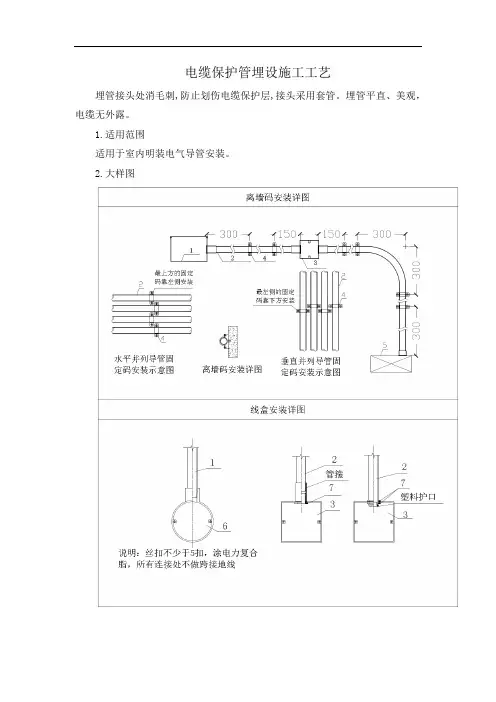

电缆保护管埋设施工工艺
电缆保护管埋设施工工艺
埋管接头处消毛刺,防止划伤电缆保护层,接头采用套管。
埋管平直、美观，电缆无外露。
1.适用范围
适用于室内明装电气导管安装。
2.大样图
3.工艺核心要义叙述
线管颜色可按照使用用途来喷涂，建议强电为绿色，弱电为白色。
软管长度：照明小于等于1200mm；动力小于等于800mm。
明配导管在终端、弯头中点、或柜、台、箱、盘等边缘的150mm～500mm范围内设置固定码。
现场条件允许的情况下，按本工艺标准所设定的距离设置固定码。
中间直线段固定码的距离按规范、设计要求。
并列明配的导管固定码按“左右左”或“下上下”的品字方式布置
4.注意事项
线管明配时应采用明装线盒，线盒外形尺寸为86*86,深度宜为40mm,不用的敲落孔应完整、密封，明装管固定时一律采用离墙码。
软管进出线盒需加锁母。
5.产品图片。

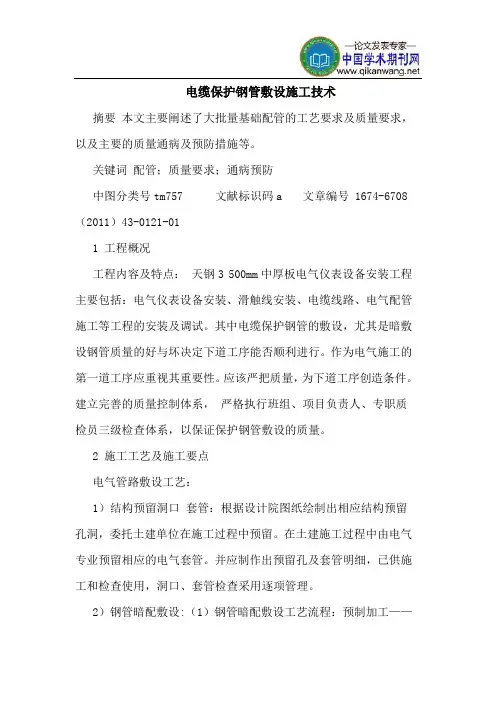

电缆保护钢管敷设施工技术
电缆保护钢管敷设施工技术摘要本文主要阐述了大批量基础配管的工艺要求及质量要求，以及主要的质量通病及预防措施等。
关键词配管；质量要求；通病预防中图分类号tm757 文献标识码a 文章编号 1674-6708（2011）43-0121-011 工程概况工程内容及特点：天钢3 500mm中厚板电气仪表设备安装工程主要包括：电气仪表设备安装、滑触线安装、电缆线路、电气配管施工等工程的安装及调试。
其中电缆保护钢管的敷设，尤其是暗敷设钢管质量的好与坏决定下道工序能否顺利进行。
作为电气施工的第一道工序应重视其重要性。
应该严把质量，为下道工序创造条件。
建立完善的质量控制体系，严格执行班组、项目负责人、专职质检员三级检查体系，以保证保护钢管敷设的质量。
2 施工工艺及施工要点电气管路敷设工艺：1）结构预留洞口套管：根据设计院图纸绘制出相应结构预留孔洞，委托土建单位在施工过程中预留。
在土建施工过程中由电气专业预留相应的电气套管。
并应制作出预留孔及套管明细，已供施工和检查使用，洞口、套管检查采用逐项管理。
2）钢管暗配敷设:（1）钢管暗配敷设工艺流程：预制加工——用电点定位——管路敷设——管路连接——接地连接；（2）预制加工：管径在25mm以下时，使用专用手动煨管器煨弯，管径为32mm 以上时，使用电动液压煨弯器煨弯，弯曲处不应有褶皱，凹陷和开裂，弯扁度不应大于管外径的10%，同时其埋深不得小于15mm，管道埋于二层筋之间，且应避免叠放；（3）切断钢管时用钢锯、无齿锯进行切管，将需要切断的管子量好尺寸，放置牢固后进行切割。
切割断口处应平齐不歪斜，管口处应光滑、无毛刺，管内铁锈除净；（4）现浇混凝土配管：先确定用电点位置，然后将钢管按照施工图路径敷设，固定牢稳。
在施工完后将管口封堵好；（5）暗配电线管路时应沿最近的路线敷设，并尽量减少弯曲；管路超过下列长度时应加装分线盒，其位置应便于穿线：无弯时不大于30m、有一个弯时不大于20m、有二个弯时不大于15m、有三个弯时不大于8m必须加装接线盒；无法加装接线盒时，可加大一号管径；（6）进入配电箱、接线盒的电气管路，应排列整齐，一管一孔。
mpp电力电缆保护管施工工艺
mpp电力电缆保护管施工工艺
1关于XMPP电力电缆保护管施工工艺
最近，XMPP电力电缆保护管施施工技术被广泛应用于电力市场。
XMPP技术是一种用于保护、安全和报警的电力电缆管理解决方案。
XMPP电力电缆保护管施由控制柜、传感器系统和仪表、管路装饰等组成，能够提供全面的监控和保护，保证电力系统的安全运行。
2XMPP施工工艺
1.首先，安装XMPP电力电缆管道包括挂钩固定和抗腐蚀处理等组成，连接到系统控制柜，控制室安装完毕后将有效地提升电力电缆保护管施的质量和安全性能。
2.然后，安装XMPP传感器系统，以监控和测量电力电缆的运行情况，及时检测和解决问题。
3.接下来，安装XMPP仪表，它可以监控和控制电力电缆的运行状态，提高系统运行质量。
4.最后，安装XMPP管路装饰，提升电力电缆管施的美观度，使之与周围环境相统一，使得系统更加安全可靠。
3工艺建议
XMPP电力电缆保护管施施工应符合国家有关标准要求，施工过程中应加强施工质量管控。
施工中应注意防止落电，在施工过程中应重
视安全，并且应有严格的文件检查制度，及时把握施工质量，保证XMPP电力电缆保护管施的正常安装。
XMPP电力电缆保护管施施工工艺具有诸多优势，可以提高系统的运行安全性和可靠性，节省安装成本，提高工程完成速度，增强电网现行配套设施的绝缘保护性能，是电力市场上一种新型安全、高效、低成本的解决方案。
pvc-c电缆保护管施工规范
竭诚为您提供优质文档/双击可除pvc-c电缆保护管施工规范篇一：固定技术规范-电缆保护管,mpp电缆保护管,mpp一、总则1.2.本技术规范用于工程所需的非开挖用mpp改性聚丙烯塑料电缆导管的订货技术条件。
本技术条件书提出了最低限度的技术要求，但未对一切技术细节作出规定，也未充分引述有关标准和规范的条文，供方应提供符合本技术条件书和现在最新的国家标准的优质产品。
3.4.5.本技术条件书所用的标准如与供方所执行的标准不一致时，按较高标准执行。
在合同签定后，我方有权因规范、标准等发生变化单方面提出补充要求。
投标人应提供所投标产品的试验报告；应完整提供原始报告中所有的试验数据及分项内容并填写附表中的相关内容；且此类报告应为国家认可的检验中心出具的“检验报告”。
二、环境条件1.安装地点：2.不具备开挖条件的公路、城市道路和过街通道3.海拔不超过1000m4.环境温度不高于＋40℃，不低于-20℃，土壤最高温度28℃5.土壤热阻系数：1.2℃m/w6.地震烈度7度三、产品技术规范（一）、电力电缆护套管（mpp）技术规范1规范性引用文件gb/t1033塑料密度和相对密度试验方法gb/t8804.3塑料拉伸性能试验方法gb/t1633热塑性塑料维卡软化稳定（Vst）测定gb/t2828逐批检查计数抽样程序及抽样表（适用于连续批的检查）gb/t2918塑料试样状态调节的试验的标准环境gb/t3960塑料滑动摩擦磨损试验方法gb/t8806塑料管材尺寸测量方法gb/t9341塑料弯曲性能试验方法gb/t9647热塑性塑料管材环刚度的测定gb/t12670聚丙烯（pp）树脂dl/t802.1电力电缆用导管技术条件第1部分：总则dl/t802.7电力电缆用导管技术条件第7部分：非开挖用改性聚丙烯塑料电缆导管2型号规格及标记2.1规格1）管材规格表示如下Φ（公称内径）×（壁厚）×（长度）（环刚度）2)公称内径：与内径相关的公称尺寸，单位为mm。
电缆保护管安装方案
电缆保护管安装方案路通行，禁止随意堆放材料和工具。
6.5施工现场必须配备足够的消防器材和人员，保证施工现场的消防安全。
7.施工流程7.1准备工作7.1.1检查施工现场是否符合先决条件，如未符合，应先进行整改。
7.1.2检查施工现场是否配备足够的消防器材和人员。
7.1.3检查施工人员是否具备相关证书和技能。
7.2电缆配管安装7.2.1按照施工图纸要求，进行电缆配管的安装，保证安装位置准确、牢固。
7.2.2电缆配管的连接应采用螺纹连接，连接处应涂抹防锈漆。
7.2.3安装过程中，应保证电缆的弯曲半径不小于规定值，避免电缆损坏。
7.2.4电缆配管的安装应按照GB-92电气装置安装工程电缆线路施工及验收规范的要求进行验收。
8.质量控制8.1施工过程中，应按照设计要求和技术标准进行施工，保证施工质量。
8.2施工完成后，应进行验收，验收合格后方可投入使用。
8.3如发现施工质量不符合要求，应及时整改，直至达到要求为止。
9.安全措施9.1施工过程中，应严格遵守HSE施工要求，保证施工现场的安全。
9.2施工现场应配备足够的消防器材和人员，保证施工现场的消防安全。
9.3施工现场应保持清洁，各种设备、材料和废料应按指定地点堆放，避免安全事故的发生。
9.4施工现场应定期进行安全检查，发现问题及时整改，避免安全事故的发生。
10.总结本方案对神华煤直接液化项目103单元3、4、5、7、8、10、13、14区电气电缆桥架安装工程进行了详细的技术要求和施工流程的规定，保证了施工质量和安全，有助于提高工程建设的效率和质量。
并在钢管上安装管卡。
钢管长度应根据实际需要进行裁剪，确保管子与支架之间的距离符合要求。
8.5.2小管径电气配管支架制安小管径电气配管支架制安时，可采用U型卡钳或者挂钩进行固定，确保支架牢固可靠。
8.6电缆管敷设8.6.1电缆管敷设时，应注意管道的弯曲半径和敷设的高度，避免对电缆产生压力和损坏。
8.6.2电缆管敷设时，应根据设计要求，采用U型卡钳或者挂钩进行固定，确保管道牢固可靠。
