电缆桥架详解
电缆桥架敷设方案
电缆桥架敷设方案在电力、通信以及数据网络的建设中，电缆的敷设是重要的一环。
而电缆桥架作为电缆敷设的一种常用方法，具有方便、可靠、美观等优点，被广泛应用于工业、商业以及住宅建筑等场所。
本文将就电缆桥架的概念、种类以及敷设方案进行详细介绍。
一、电缆桥架的概念与种类电缆桥架是一种用于支撑、保护和组织电缆的设施，通常由金属或非金属材料制成，可固定在墙壁、天花板或地板上。
根据材料的不同，电缆桥架可分为金属电缆桥架和非金属电缆桥架两大类。
1. 金属电缆桥架金属电缆桥架的材料通常包括镀锌钢、不锈钢、铝合金等，具有较强的承重能力和抗腐蚀性能。
根据形状和结构的不同，金属电缆桥架可进一步分为槽式桥架、托盘式桥架和梯级桥架等。
- 槽式桥架：槽式桥架采用槽状结构，可将电缆置于槽内，有效保护电缆免受外界损害。
槽式桥架适用于对电缆保护要求较高的场所，如化工厂、煤矿等。
- 托盘式桥架：托盘式桥架采用悬挂式结构，可将电缆放置于托盘上，方便敷设和维护。
托盘式桥架适用于电力、通信等行业，广泛应用于办公楼、工厂等场所。
- 梯级桥架：梯级桥架采用梯形结构，可将电缆固定在多层梯级上，方便布线和支撑。
梯级桥架适用于高层建筑、地铁等场所，能有效利用空间。
2. 非金属电缆桥架非金属电缆桥架的材料通常包括塑料、玻璃纤维等，具有良好的绝缘性能和防腐性能。
根据材料的不同，非金属电缆桥架可分为塑料电缆桥架和玻璃纤维电缆桥架等。
- 塑料电缆桥架：塑料电缆桥架通常采用工程塑料制成，具有重量轻、绝缘性能好等特点。
塑料电缆桥架适用于室内低密度布线，如办公室、商场等。
- 玻璃纤维电缆桥架：玻璃纤维电缆桥架具有重量轻、耐腐蚀、绝缘性能好等特点，在通信领域有着广泛应用。
二、电缆桥架的敷设方案在进行电缆桥架的敷设时，需要根据具体场地和要求制定相应的方案。
以下是一般情况下的电缆桥架敷设方案。
1. 确定敷设线路和区域首先，需要确定电缆桥架的敷设线路和具体区域。
根据电缆的类型和用途，确定电缆桥架所需的走向和长度，将敷设区域划分为不同的段落，以便后续的施工工作。
电缆桥架的型号和规格大全
电缆桥架的型号和规格大全电缆桥架是一款为维护电缆而衍生的产品，是电缆的维护壳，防止电缆收到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）等。
桥架既可独立架设安装，全部零件均需进行镀锌处理，可安装在建筑物外露天。
也可以敷设在建筑物和管廊支架上。
在地下停车场、工厂厂房等许多外露电线需要被维护的供电环境都会见到电缆桥架的使用。
一、电缆桥架都有什么类型1、梯级式电缆桥架,CQ1-T型梯级式电缆桥架是根据国内外有关资料而改进设计的。
它具有重量轻、成本低、造型别具、安装方便、散热、透气好等优点。
他适用于一般直径较大电缆的敷设，适合于高、低压动力电缆的敷设。
2、托盘式电缆桥架,托盘式电缆桥架是石油、化工、轻工、电讯等方面应用最广泛的一种。
它具有重量轻、载荷大、造型美电缆桥架(20张)观、结构简单、安装方便等优点。
它即适用于动力电缆的安装，也适合于控制电缆的敷设。
3、槽式电缆桥架,槽式电缆桥架是一种全封闭型电缆桥架。
它最适用于敷设计算机电缆、通信电缆、热电偶电缆及其他高灵敏系统的控制电缆等。
它对控制电缆的屏蔽干扰和重腐蚀中环境电缆的防护都有较好的效果,梯级式、托盘式、槽式电缆桥架各自优缺点：梯级式汇线桥架具有良好的通风性能，不防尘、不防干扰。
槽式、托盘式汇线桥架具有防尘、防干扰性能。
4、大跨距电缆桥架,当前大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
与铁制桥架相比，具有使用寿命长(一般设计寿命为二十年)、安装方便且成本低(比重仅为碳钢的1/4，施工中无需动火，单根桥架长度可达8米，甚至更长)、切割方便、不需维护等优越性。
二、电缆桥架规格查询三、电缆桥架的选购技巧有哪些如果您是选购防火要求的区段内的电缆桥架的话，那么您可在电缆梯架的托盘内添加具有耐火或难燃性能的板，网等材料构成一个封闭或半封闭式结构，并采取在桥架及其支吊架表面涂刷防火涂层等措施，就可以达到防火的需求了。
电缆桥架知识简介
一、电缆桥架概述电缆桥架是由托盘或梯架的直线段、弯通、组件以及托臂（臂式支架）、吊架等构成具有密接支撑电缆的刚性结构系统之全称。
电缆桥架分为槽式电缆桥架、托盘式电缆桥架和梯级式电缆桥架、网格桥架等结构；由支架、托臂和安装附件等组成。
二、电缆桥架的生产工艺三、电缆桥架的分类电缆桥架是一款为保护电缆而衍生的产品，是电缆的保护壳，防止电缆受到外界因素的损坏。
主要由支架、托臂和安装附件组成，桥架主要类型可以分为梯式桥架、无孔托盘式桥架（槽式桥架）、有孔托盘式桥架（托盘式电缆桥架）、大跨距电缆桥架等。
1、槽式电缆桥架槽式电缆桥架是一种全封闭型的电缆桥架。
用整张钢板弯制而成的槽式部件，其概念上与盘架的区别是高、宽比不同，盘架浅而宽，槽式电缆桥架具有一定的深度和封闭性。
2、托盘式电缆桥架托盘式桥架是半密封型，跟镀锌槽式桥架的样子非常相似。
托盘式电缆桥架其表面处理可根据用户需要分为镀锌、静电喷塑和热镀锌三种，在重腐蚀环境中可作特殊防腐处理。
3、梯式电缆桥架梯式电缆桥架外型像梯子形状，中间焊有横杆加固支撑使得重量轻、成本低、承受能力极强、透气性好；CQ1-T型梯级式电缆桥架根据国内外有关资料改进设计的。
4、大跨距电缆桥架大跨距电缆桥架一般是由拉挤玻璃钢型材组装而成，适用于电力电缆、控制电缆、照明电缆及配件等。
四、电缆桥架的安装电缆桥架作为布线工程的一个配套项目，设计选型过程应根据弱电各个系统缆线的类型、数量合理选定适用的桥架。
电缆桥架的组成结构应满足强度、刚度及稳定性要求，且应符合下列规定：①桥架的承载能力不得超过使桥架最初产生永久变形时的最大荷载除以安全系数为1.5的数值；②梯架、托盘在允许安全工作载荷作用下的相对挠度值，钢制不宜大于1／200；铝合金制不宜大于1／300；③钢制托臂在允许承载下的偏斜与臂长比值不宜大于1／100；④核电厂安全级电路电缆桥架应满足抗震Ⅰ类物项设计要求，应同时采用运行安全地震震动和极限安全地震震动进行抗震设计。
细讲电缆桥架
细讲电缆桥架一、电缆桥架的简介电缆桥架是由托盘、梯架的直线段、弯通、附件以及支、吊架等构成，用以支承电缆的具有连续的刚性结构系统的总称。
是应用在水平布线和垂直布线系统的安装通道。
电缆桥架是使电线、电缆、管缆铺设达到标准化、系列化、通用化的电缆铺设装置。
这里需要提到一个托盘的概念，很多人把桥架与托盘混为一体，认为功能大体相同，其实不然。
桥架与线槽存在很大的区别，主要有：桥架主要用于敷设电力电缆和控制电缆，线槽用于敷设导线和通讯线缆;桥架相对大(200×100到600×200)，线槽相对较小;桥架拐弯半径比较大，线槽大部分拐直角弯;桥架跨距比较大，线槽比较小;固定、安装方式不同;在某些场所，桥架没盖，线槽通常全是带盖封闭的线槽来走线，桥架则是用来走电缆的。
二、电缆桥架的分类电线电缆按应用主要分为三大类1、电力系统电力系统采用的电线电缆产品主要有架空裸电线、汇流排(母线)、电力电缆(塑料线缆、油纸力缆(基本被塑料电力电缆代替)、橡套线缆、架空绝缘电缆)、分支电缆(取代部分母线)、电磁线以及电力设备用电气装备电线电缆等。
2、信息传输系统用于信息传输系统的电线电缆主要有市话电缆、电视电缆、电子线缆、射频电缆、光纤缆、数据电缆、电磁线、电力通讯或其他复合电缆等。
3、机械设备、仪器仪表系统此部分除架空裸电线外几乎其他所有产品均有应用，但主要是电力电缆、电磁线、数据电缆、仪器仪表线缆等。
三、电缆桥架的选择1、电缆桥架型式及种类的选择1）需屏蔽电气干扰的电缆网路或有防护外部(如：有腐蚀液休，易燃粉尘等环境)影响的请求时，应选用槽式复合型防腐屏蔽电缆桥架(带盖)。
2）强腐蚀性环境应采用(F)类复合环氧树脂防腐阻燃型电缆桥架、托臂、支架也要选用同样资料，进步桥架及附件的运用寿命，电缆桥架在容易积灰和其它需遮盖的环境或户外场所宜加盖板。
3）除上述状况外，可依据现场还环境及技术请求选用托盘式、槽式、梯级式、玻璃防腐阻燃电缆桥架或钢质普通型桥架。

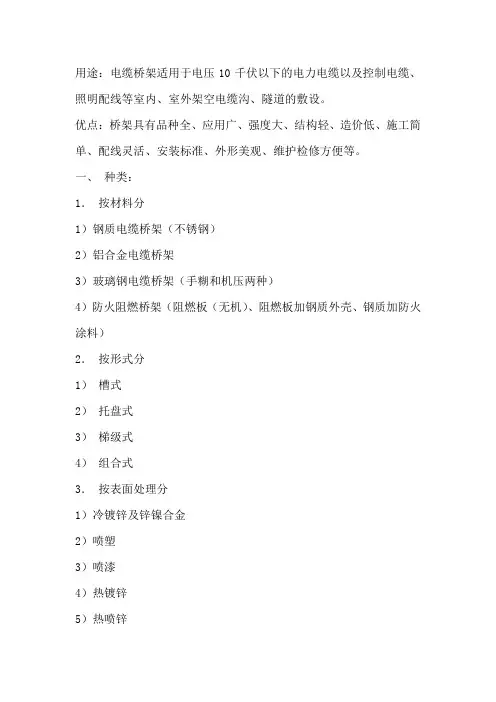

电缆桥架类型分析_标准型号及设计选型
用途：电缆桥架适用于电压10千伏以下的电力电缆以及控制电缆、照明配线等室内、室外架空电缆沟、隧道的敷设。
优点：桥架具有品种全、应用广、强度大、结构轻、造价低、施工简单、配线灵活、安装标准、外形美观、维护检修方便等。
一、种类：1．按材料分1）钢质电缆桥架（不锈钢）2）铝合金电缆桥架3）玻璃钢电缆桥架（手糊和机压两种）4）防火阻燃桥架（阻燃板（无机）、阻燃板加钢质外壳、钢质加防火涂料）2．按形式分1）槽式2）托盘式3）梯级式4）组合式3．按表面处理分1）冷镀锌及锌镍合金2）喷塑3）喷漆4）热镀锌5）热喷锌二、执行标准：1． JB/T10216-2000《电控配电用电缆桥架》2．企业标准：Q/321182AEG001-19973． QB/T1453-92电缆桥架4． JB/T6743-93户内户外钢制电缆桥架防腐环境技术要求5． DB32/144-1996电缆用防火槽合标准适用范围：有于工业与民用建筑室内外、高低压输配电工程的电缆桥架。
三、技术条件：1．正常使用条件1）安装地点的海拔高度不超过2000米。
2）不同气候的环境选用不同气候环境等级的参数、按温度、湿度、防火等情况选定。
2．特殊使用条件1）敷设在不同化学腐蚀环境：盐雾、硫化氢、氯化氢等。
2）敷设在消防线路中。
3）敷设在海拔2000米以上。
3．电缆桥架的结构要求1）防护等级：无孔托盘（槽式）户内不低于IP30 户外不低于IP33 2）防护等级：耐火桥架户内不低于IP40 户外不低于IP44材料应符合自身的相关标准钢制宜采用冷轧钢板GB/T700-1988 GB/T11253铝制 GB/T3880和GB/6892玻璃钢 GB/T15568耐火桥架 GB8624-1997中B级3）常用规格高 40 50 60 80 100 150 200宽 60 80 100 150 200 250 300 400 500 600 800 1000 1200 4）板材厚度钢制桥架允许最小板厚：宽B 允许最小板厚&B1＜00 1.0100≤B＜150 1.2150≤B＜400 1.5400≤B≤800 2.0800＜B＜1000 2.51000＜B＜1200 3.0连接片的厚度至少按桥架同等板厚选用也可选厚一个等级盖板的板厚可以按桥架的厚度选低一个等级5）直通的长度：L=2000 L=3000 L=4000 L=6000 L=8000 四、桥架检验1．依据企业标准对桥架检验2．检验程序及检测方法1）外观：桥架镀、涂表面应符合表2规定、检测方法、目测法2）外形：两对边应平行，两侧边对底边应垂直，断面形状应端正，无弯曲、扭曲、裂纹、边沿毛刺等缺陷3）汇线槽应光滑、平整、无损伤电缆绝缘，凸起和尖角目测法3．表面处理桥架表面应根据工作环境的要求进行镀、涂防护处理，各种防护层的厚度和附着力应符合表3的规定。
电缆桥架总结
电缆桥架总结一、概述电缆桥架敷设全塑电缆用，具有容积大、外型美观、可靠性高、施工方便等优点。
1、电缆桥架的分类（设计手册下P887页）1）梯级式桥架：具有质量轻、成本低、安装方便、散热透气性能好等优点，适用于35kV及以下直径较大的电缆敷设、特别适合于高、低压电力电缆敷设（外型见图3）按宽度分：200、300、400、500、600、800mm六种按高度分：60、100、150mm三种，但150尽量少用（因电缆不宜叠放太多层）按长度分：2、4、6m三种，但2m用的最多2）托盘式桥架：适用于直径小的电缆敷设，特别适用于控制、信号电缆的敷设（外型见图3）有孔：有散热孔无孔：屏蔽场所、以及公共通道或室外跨越道路段，底层桥架宜使用无孔托盘主体、支架、附件等与梯级式类似3）槽式电缆桥架：采用冷轧钢板冲压折边成形，配用盖板后可组成全封闭型桥架，可防尘、防火、防烟气污染及机械损伤，对电信、计算机及控制用电线电缆有抗干扰功能。
4）组装式电缆桥架：具有结构简单、配置灵活、安装方便等优点，只需采用宽100、150、200的三种基型就可以组成所需尺寸的电缆桥架，不需要弯通、三通等配件就可根据现场安装需要任意转向、变宽、分支、引上、引下等。
（设备手册下P1760页）5）大跨度桥架：强度、稳定性更好、采用双边或双梯边结构6）防火型电缆桥架：（设备手册下P1769页）7）线槽：（设备手册下P1809页）适用于敷设计算机电缆、通信电缆、照明电线及其它高灵敏度系统的控制电缆、信号电缆等。
具有屏蔽、抗干扰性能，不仅可以敷设电缆和电缆、还可以安装插座、熔断器、小型低压断路器、吊装灯具等。
2、电缆桥架的构成：1）桥架主体：直通、弯通、水平三通、水平四通、垂直凹弯通、垂直凸弯通等（见图3和图1-1）；2）支架：支撑电缆桥架和电缆的主要部件。
由立柱、立柱底座、托臂组成，可以组成悬吊式、直立式、侧壁式、单通、双通和多层等不同型式。
a、立柱：支撑电缆桥架的主要部件，间距设置（见图1-12）分类：工字钢立柱：适用于电缆多、载荷重、跨度大的场所丁字钢立柱：载荷轻时作单边吊装槽钢立柱：垂直引上、引下或作吊装立柱角钢立柱：载荷轻、单边吊装异形立柱：单边吊装注：各种立柱均与一定的托臂和立柱底座配套使用。
电缆桥架规格重量全解
电缆桥架规格重量全解电缆桥架，又称电缆桥架、电缆托架、电缆支架，是一种用于电缆敷设、线路敷设的金属构件。
常用于工业、公共设施的电缆配线等场合。
电缆桥架分为各种规格和型号，本文将为您介绍电缆桥架的规格和重量，方便您选择合适的产品。
规格电缆桥架主要有两种规格：预镀和后镀。
其中预镀的电缆桥架属于冷镀锌产品，主要特点是表面呈现出灰白色，具有强抗腐蚀性。
后镀则需在冷定压后使用热镀锌进行加工，表面处理成有着金属质感的银色，并有着更加优异的耐腐蚀性。
根据其材质不同，电缆桥架也可被分为不锈钢，钢质，铝质，玻璃钢等。
电缆桥架的尺寸有国标以及美标两种。
电缆桥架的尺寸为规格身高ｘ规格宽度。
规格身高通常表述成30-150，规格宽度通常为50-1000，也有更大的尺寸，可根据不同需求定制。
另外，为了在使用中更方便，电缆桥架还分为直角三方、四方、U型、梯形、托盘彩壳等多种形式。
重量电缆桥架的重量根据规格、厚度、输入输出数量等因素不同而异。
一般情况下，重量可通过长度和数量来计算。
在实际使用中，常用以下公式对重量进行估算：立式桥架质量=宽度×高度×长度横式桥架质量=宽度×厚度×长度×数量其中，横式桥架通常比立式桥架重。
同时，电缆桥架的重量还和其材质、规格有关。
下表是电缆桥架的重量标准，仅供参考：规格重量（kg/m）30×50 0.5460×100 2.4960×150 2.8880×200 4.04210×1050 43.29需要注意的是，较大较重的电缆桥架建议在安装前进行一定的试压和结构分析，并且需要使用固定螺丝对其稳定固定。
以上内容是关于电缆桥架规格重量的全解，希望能够对您有所帮助。
如果您需要更加详细的信息，也可以参考国家相关标准或与厂家沟通。
电缆桥架
电缆桥架
一、桥架的定义、结构类型及品种
◇定义：桥架是由托盘、梯架的直线段、弯 通、附件以及支、吊架等构成，用以支承 电缆的、具有连续的刚性结构系统的总称 。
一、桥架的定义、结构类型及品种
◇桥架结构类型：托盘（有孔、无孔）、梯架、组装
式托盘
一、桥架的定义、结构类型及品种
◇桥架结构类型：
1、托盘、梯架宽度在400MM以内，最小厚度 为1.5MM；
2、托盘、梯架宽度在400～800MM之间（含 800MM），最小厚度为2MM；
四、型号、规格及安装技术要求
◇托盘、梯架允许最小板材厚度为：
3、托盘、梯架宽度大于800MM以内，最小厚 度为2.5MM。
◇电缆托盘、梯架应采用冷扎板，在满足强 度要求的条件下，也可以使用热扎板。
◇耐腐蚀或洁净场所宜采用铝合金桥架；
五、桥架的选择
◇不同电压、不同用途的电缆不宜敷设在同一层桥 架内，若不同等级电缆敷设在同一层时，中间应 增加隔板隔离；
◇电缆桥架托臂的间距一般水平敷设时不大于 2000mm，垂直敷设时不大于1500mm，但在桥架 转弯处、弯通及桥架分支处应加托臂固定；
五、桥架的选择
◇桥架结构品种：下弯通
一、桥架的定义、结构类型及品种
◇桥架结构品种： 2、⑥垂直三通：在同一垂直面以90度分开三
个方向连接托盘、梯架的部件，分等宽、 变宽两种。
一、桥架的定义、结构类型及品种
◇桥架结构品种：垂直三通
一、桥架的定义、结构类型及品种
◇桥架结构品种： 2、⑦垂直四通：在同一垂直面以90度分开四
◇托盘、梯架、支、吊架的结构，应满足强 度、刚度及稳定性的要求。
四、型号、规格及安装技术要求
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
电缆桥架规格表示方法:
XQJ---形式－－类别－－规格
XQJ表示汇线桥架系列
形式表示结构形式（用中文第一个汉语拼音的大写字母T为梯级式、P为托盘式C为槽式、ZH为组合式）
类别表示类别种类序号（用阿拉伯数字加英语字母表示）
规格表示规格或规格序号（用阿拉伯数字表示）
电缆桥架尺寸选择与计算:
电缆桥架的载荷G总的计算G总=n1q1+n2+q2+n3q3+......
式中：q1、q2、q3......为各电缆每单位长的重量（kg/m）
n1、n2、n3......为相应的电缆根数G应小于电缆桥架的允许载荷（参照载荷曲线图表）当电缆桥架在室外或带护罩时，还应计入水载和风载等因素。
电缆桥架宽d度的计算：1、电力电缆
b=n1(d1+k1)+n2(d2+k2)+n3(d3+k3)+......
式中：d1、d2、d3......为各电缆直径；n1、n2、n3......为相应电缆直径的根数；
k1、k2、k3......为电缆间距（K值最小不应小于d/4）
控制电缆桥架的宽度b的计算：（一般电缆桥架的填充率取40%左右）
电缆的总载面积：S0=n1π(d1/2)2+n2π(d2/2)2+...
需要的托架横载面积：S=S0/40% S＝S/h＝S0/40%h
式中：h为电缆桥架净高。
注意事项
1、XQJ型电缆桥架装置的最大载荷支撑间距应小于允许载荷和支撑跨距。
2、选择电缆桥架宽度时应留有一定的备用空位，以便为今后增添电缆用。
3、当电力电缆和控制电缆较少时,可同一电缆桥架安装,但中间要用隔板将电力电缆和控制电缆隔开敷设。
4、电缆桥架水平敷设时，桥架之间的连接头应尽量设置在跨距的1/4左右处,水平走向的电缆每隔2米左右固定一下，垂直走向的电缆每隔1.5米左右固定一下。
5、电缆桥架装置应有可靠接地。
如利用桥架作为接地干线，应将每层桥架的端部用16mm2软铜线联接（并联）起来，与总接地干线相通，长距离的电缆桥架每隔30--50米接地一次。
6、电缆桥架装置除需屏蔽装保护罩外，在室外安装时应在其顶层
1：XQJ-P-8-25从字面上看是：2500mm（宽）* 80mm（高）的托盘式电缆桥架。
2：XQJ--T--01--15--3 XQJ代表钢制桥架，T代表是梯形桥架，01代表就是桥架直通，如果是02是弯通，03是三通，04是四通，15代表桥架的高度为150mm,3代表桥架的宽度为300mm。
电缆桥架规格：
70x50
100x50
100x75
150x75
150x100
200x100
200x150 200x200 250x150 300x100 300x150 400x150 400x200 500x200 600x200 800x200 1000x200 1200x200 1500x300 1800x300。
