中考一轮复习：安全用电、电和磁、能源与社会
中考物理一轮复习知识点汇总：能源与可持续发展
第二十二章能源与可持续发展第一节能源家族化石能源：煤、石油、天然气。
生物质能：由生命物质提供的能量称为生物质能，如：食物、柴薪等。
所有生命物质中都含有生物质能。
一次能源：可以从自然界直接获取的能源为一次能源。
如煤、石油、天然气、风能、水能、潮汐能、太阳能、地热能、核能、柴薪等。
二次能源：无法从自然界直接获取，必须通过一次能源的消耗才能得到的能源称为二次能源。
如电能。
不可再生能源：凡是越用越少，不能在短期内从自然界得到补充的能源，都属于不可再生能源。
如煤、石油、天然气、核能。
可再生能源：可以从自然界中源源不断地得到的能源，属于可再生能源。
如水能、风能、太阳能、食物、柴薪、地热能、沼气、潮汐能等。
按使用开发的时间长短来分类，能源还可以分成常规能源和新能源。
如化石能源、水能、风能等数常规能源，核能、太阳能、潮汐能、地热能属新能源。
第二节：核能1、裂变：用中子轰击较重的原子核，使其裂变为较轻原子核的一种核反应。
核反应堆中的链式反应是可控的，原子弹的链式反应是不可控的。
核电站利用核能发电，目前核电站中进行的都是核裂变反应。
2、聚变：使较轻原子核结合成为较重的原子核的一种核反应。
，也被成为热核反应。
氢弹爆炸的聚变反应是不可控的。
核能的优点和可能带来的问题：①核能的优点：核能将是继石油、煤和天然气之后的主要能源。
利用核能发电不仅可以节省大量的煤、石油等能，而且用料省，运输方便。
核电站运行时不会产生二氧化碳、二氧化硫和粉尘等对大气和环境污染的物质，核电是一种比较清洁的能源。
②利用核能可能带来的问题：如果出现核泄漏会造成严重的放射性环境污染。
第三节太阳能在太阳的内部，氢原子核在超高温度条件下发生聚变，释放出巨大的核能。
大部分太阳能以热和光的形式向四周辐射除去。
绿色植物的光合作用将太阳能转化为生物体的化学能。
我们今天使用的煤、石油、天然气等化石燃料，实际上是来自上亿年前地球所接收的太阳能。
太阳能的利用：①利用集热器加热物质（热传递，太阳能转化为内能）；②用太阳能电池把太阳能转化为电能（太阳能转化为电能）。
安全用电电和磁知识点总结
安全用电电和磁知识点总结安全用电和磁的知识点总结（____字）一、电的基本知识和安全用电知识点：1. 电的基本概念和性质：电是以电子的形式在物质中传递的一种能量。
电有正负之分，流动的电子称为电流。
2. 电路的基本组成：电源、导线、电器和开关是组成电路的基本元件。
电流可在闭合的电路中流动，从电源的正极流向负极。
3. 电压和电流的关系：电压是单位时间内电流通过某一断面的数量，单位为安培（A）。
电压方向与电流方向相同。
4. 安全用电的基本原则：任何时候都要遵循安全第一的原则，不得以牺牲生命和财产安全为代价。
同时，正确使用电器设备、按照使用说明书操作、随时关注电器设备的状态等也是安全用电的原则。
5. 家庭用电的基本知识：家庭用电主要通过插座供电，用电量同日常生活密切相关。
使用电器时应注意功率限制、不过载使用、避免电源过热等。
6. 安全用电的检查和维护：定期检查电线、插座和开关的状态，及时更换老化和损坏的电器设备。
不插拔电器时，应握住插头、不抓住电线拔出。
7. 安全用电的预防和处置措施：如果电线发生了过热、短路或其他问题，应立即切断电源。
使用灭火器、灭火毯等进行紧急处理。
8. 电器设备的维护和保养：使用电器设备时要遵循正常的操作流程，定期清洁设备表面，保持通风良好，避免积尘和湿气进入设备。
9. 静电的防护措施：静电是指人体物理接触或靠近引起的电荷积累现象，并能引发火灾等安全问题。
在使用电气设备和操作易燃物品时要注意防止静电的产生。
10. 安全用电的常见事故：常见的安全用电事故包括触电、短路、过载、漏电等。
要注意安全用电的预防和处理。
二、磁的基本知识和安全用磁知识点：1. 磁的基本概念和性质：磁是一种物质，具有吸引铁和钢的性质，分为两极，即南极和北极。
同性相斥，异性相引。
2. 磁场的基本概念和特性：磁场是由磁体产生的一种力场，可以相互作用，引起物体的运动。
磁场有大小和方向之分。
3. 磁铁的基本结构和分类：磁铁主要由磁相互排列形成的微观结构组成，根据产生磁场的方式不同，可分为永磁磁铁和电磁磁铁。
九年级物理知识点辅导-生活安全用电及电和磁九年级物理知识点
九年级物理知识点辅导－生活安全用电及电和磁九
年级物理知识点
生活安全用电：
1. 安全用电的概念和重要性：了解电器安全使用的重要性，以及防止电器使用不当所造成的安全事故。
2. 电器的安全用电标志和标识：掌握安全用电标志和标识的含义，例如防爆标志、防水标志、绝缘标志等。
3. 安全用电的措施：掌握正确使用电器的方法，例如正确插拔插头、避免过载、正确使用电源开关等。
4. 家庭电气线路的安全：了解家庭电线路的组成和安装，以及防止电线老化、过载等情况的措施。
5. 避免触电的方法：学会避免触电的方法，例如禁止用湿手触摸电器、不将金属物品插入插座等。
电和磁：
1. 电能和电功：了解电能的概念和计算方法，以及电功的概念和计算方法。
2. 电路的基本组成：了解电路的基本组成，包括电源、导线和电阻器，以及电路中的串联和并联。
3. 电流的强度和方向：了解电流的强度和方向的概念，以及电流的测量方法。
4. 电阻与电阻器：了解电阻的概念和单位，以及电阻器的基本原理和使用方法。
5. 电能的转换与利用：了解电能在电路中的转换和利用，例如电能转化为热能、机械能等。
6. 电磁感应：了解电流在磁场中受到的作用力和电磁感应现象，以及弗仑法则和楞次定律的应用。
以上只是九年级物理知识点中的一部分，还有其他相关知识点，希望对你有所帮助。
中考物理一轮复习电与磁第20讲电与热安全用电课件
电源电压。
将滑片移到某位置，电压表示数为10 V，滑动变阻器电阻丝1 min 内产生的热量。
滑动变阻器R与小灯泡L串联，将滑片移到最右端时，滑动变阻器
接入电路的电阻R=40 Ω，此时电路中的总电阻：
电源电压：
R总=R+RL=40 Ω+10 Ω=50 Ω
U=IR总=0.3 A×50 Ω=15 V
的导线破损处的描述最合理的是( B )
3.(202X·成都)小强同学利用家庭实验室中的器材，设计了一个可调 节功率的简易“电饭锅”，如图所示，电源电压为6 V，电阻丝R1=5 Ω，R2=15 Ω，a、b是两个触点。闭合开关S，当开关S1接通触点
a 时，“电饭锅”的功率更大。将R2接入电路工作3 min产生的 热量是 432 J。
4.(202X·宜昌)图甲为一个家用电吹风，它内部有一根电热丝和一个 产生强风的风扇。
图乙为电吹风的内部电路简图，通过开关S1和S2实现冷风和热风两
挡功能，电热丝应该接在图中
B (选填“A”或“B”)位置。
额定电压 热风功率 冷风功率
220 V 1 250 W
40 W
该电吹风的部分参数如上表，电吹风吹冷风时，通过风扇的电流是 多少？(保留两位小数)电热丝的电阻及其1 min内产生的热量是多 少？
插座、开关和灯座等组成；各种用电器是 并
联接入电路的，
插座与灯座是 并 联的；开关与被控制的电器是 串 联的，
且开关的一端连接火线，另一端才连接用电器。
6.家庭电路中的两条输电线，一条叫火线，另一条在户外已连接大地
，叫做 零 线。
7.试电笔是由金属体笔尖、大电阻、氖管、弹簧和金属体笔尾组成。
正确使用时，手接触的是 笔尾金属部分

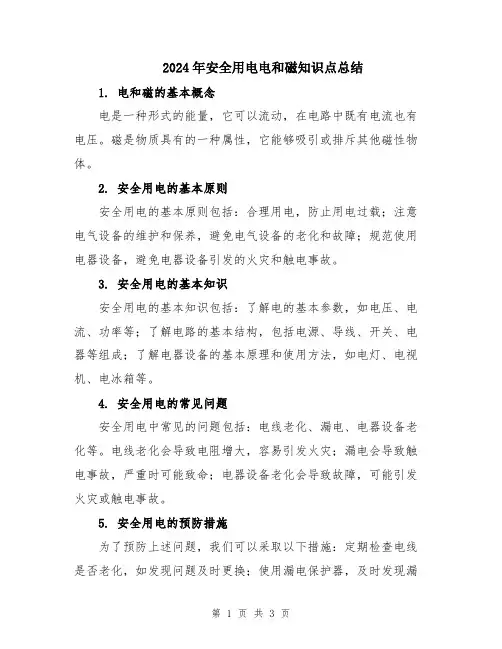

2024年安全用电电和磁知识点总结
2024年安全用电电和磁知识点总结1. 电和磁的基本概念电是一种形式的能量，它可以流动，在电路中既有电流也有电压。
磁是物质具有的一种属性，它能够吸引或排斥其他磁性物体。
2. 安全用电的基本原则安全用电的基本原则包括：合理用电，防止用电过载；注意电气设备的维护和保养，避免电气设备的老化和故障；规范使用电器设备，避免电器设备引发的火灾和触电事故。
3. 安全用电的基本知识安全用电的基本知识包括：了解电的基本参数，如电压、电流、功率等；了解电路的基本结构，包括电源、导线、开关、电器等组成；了解电器设备的基本原理和使用方法，如电灯、电视机、电冰箱等。
4. 安全用电的常见问题安全用电中常见的问题包括：电线老化、漏电、电器设备老化等。
电线老化会导致电阻增大，容易引发火灾；漏电会导致触电事故，严重时可能致命；电器设备老化会导致故障，可能引发火灾或触电事故。
5. 安全用电的预防措施为了预防上述问题，我们可以采取以下措施：定期检查电线是否老化，如发现问题及时更换；使用漏电保护器，及时发现漏电情况并断开电路；定期保养和检查电器设备，确保其正常运行。
6. 安全用电的防范措施为了防范电气事故，我们可以采取以下措施：避免用电过载，按照标识和使用说明合理使用电器设备；注意用电的环境和安全要求，如潮湿环境不适合使用电器设备；正确使用电器设备，避免不当操作引发火灾或触电事故。
7. 安全用电的应急措施在遇到电气事故时，我们需要采取适当的应急措施：首先切断电源，防止继续发生事故；其次通知相关人员，寻求帮助；最后进行相关的急救措施，如心肺复苏等。
8. 安全用电的未来发展趋势随着科技的发展，安全用电的未来将呈现以下趋势：电器设备将越来越智能化，通过远程控制和监控实现安全用电；太阳能和风能等可再生能源的应用将越来越广泛，减少对传统能源的依赖；新材料和新技术的应用将提高电线和电器设备的安全性能。
9. 安全用电的重要性安全用电对于人们的生活和工作都非常重要。
安全用电电和磁知识点总结模版
安全用电电和磁知识点总结模版一、电的基本知识1. 电的产生原理：电是由带电粒子的运动引起的，常见的带电粒子有电子、离子等。
2. 电的性质：电具有导电性、绝缘性、电势性、电流性等特性。
二、电的安全用电知识1. 安全用电的重要性：安全用电可以防止电火灾、电击等安全事故的发生，保护人身和财产安全。
2. 电器的安全使用：使用电器时要检查电源插座和电线是否正常，不可私拉乱接电线，注意避免电器过载使用。
3. 插座的安全使用：插座要定期进行检查和维护，避免插座过载使用，不要将多个电器插在同一个插座上。
4. 电线的安全使用：使用电线时要注意电线的绝缘情况，禁止使用老化或破损的电线，不可在电线上临时接电。
5. 地线的安全使用：地线是用于保护人身安全的重要装置，使用电器时要确保地线的连接良好。
6. 家庭用电的安全：家庭中的电器使用要将插头拔出，不用时要随手关闭插座，并不要将电器放置在易燃物上。
三、电的危害和防范知识1. 电击的危害：电击可能造成心脏骤停、烧伤、骨折等严重伤害，甚至死亡。
2. 防范电击的方法：使用电器时要保持手干燥，避免接触带电部位，如果触电应立即切断电源，不可直接用手触碰。
3. 电的火灾危险：电器过载、短路等原因可能引发火灾事故。
4. 防范电火灾的方法：使用电器时要注意不要过载使用，避免乱拉乱接电线，定期检查家庭用电情况，安装电路保护装置等。
四、电磁辐射的危害和防范知识1. 电磁辐射的来源：电器设备、通信设备、无线网络等设备都会产生电磁辐射。
2. 电磁辐射的危害：长期接受电磁辐射可能引发头痛、失眠、脱发等健康问题。
3. 防范电磁辐射的方法：- 使用电器时保持距离，减少接触电磁辐射的时间；- 减少电磁辐射源的使用，如减少使用电视、电脑等电器设备的时间；- 定期开窗通风，促进室内空气流通，减少电磁辐射的积累。
五、电的安全知识在生活中的应用1. 家庭用电安全：家庭中的电器使用要注意遵守安全用电规范，确保家庭用电安全。
2022年中考物理一轮复习教案------安全用电及电与磁
2022年中考物理一轮复习教案安全用电及电与磁教案设计意图：本节课的设计方式采用实践性与理论性相结合的方式，让学生在实践中掌握安全用电的原则，以及电与磁的关系。
通过引导学生自主探究、合作交流，提高他们分析问题、解决问题的能力。
活动的目的是使学生了解安全用电的重要性，培养学生遵守用电规则的习惯，同时加深对电与磁知识的理解。
教学目标：1. 了解安全用电的原则，能自觉遵守用电规则。
2. 掌握电与磁的基本知识，能运用相关知识解释生活中的现象。
3. 培养学生的实验操作能力、观察能力及分析问题的能力。
教学难点与重点：重点：安全用电的原则，电与磁的关系。
难点：如何引导学生运用电与磁的知识解释生活中的现象。
教具与学具准备：教具：多媒体设备、实验器材（电流表、电压表、磁铁、电线、插座等）。
学具：笔记本、实验报告单。
活动过程：一、导入（5分钟）1. 利用多媒体展示一些生活中触电的事故图片，让学生了解触电的危害，引出安全用电的重要性。
2. 邀请学生分享他们对安全用电的认识和体会。
二、自主学习（10分钟）1. 让学生阅读教材，了解电与磁的基本知识。
2. 学生结合教材，完成实验报告单中的相关内容。
三、课堂讲解与实践（15分钟）1. 讲解安全用电的原则，强调遵守用电规则的重要性。
2. 分组讨论：如何在生活中预防触电事故？3. 演示实验：电流表、电压表的使用方法，让学生掌握正确的测量方法。
4. 实验操作：学生分组进行实验，观察并记录实验现象。
5. 讲解电与磁的关系，举例说明电生磁、磁生电的现象。
四、课堂练习（10分钟）1. 布置随堂练习题，巩固所学知识。
2. 学生独立完成练习题，教师巡回指导。
活动重难点：1. 安全用电的原则。
2. 电与磁的关系。
课后反思及拓展延伸：1. 课堂讲解与实践相结合，让学生在实践中掌握安全用电的原则，提高学生的实践操作能力。
2. 注重引导学生运用电与磁的知识解释生活中的现象，培养学生的观察能力、分析问题的能力。
中考物理 专题十五 电与磁 第2课时 信息、能源、材料、社会复习课件
2021/12/9
第十八页，共二十四页。
考点(kǎo diǎn)3：材料
命题点：(1)材料(cáiliào)分类；
（2）材料性质； （3）新材料.
2021/12/9
第十九页，共二十四页。
【例4】（临沂•中考）下列说法正确的是（ ）
A．机械钟表中的发条可以储存时钟运转(yùnzhuǎn)所需要的能量，主要 是由于制成发条的材料具有很好的延展性 B．橡胶是一种很好的弹性材料，用橡胶轮胎可以大大减轻汽车的震动与颠
是进行信息的传递，由于光纤具有抗干扰能力强、信号衰减小、 传递的信息量大、保密性好、通信质量高的优点，更适合于远
距离、大容量信息传输，故C、D选项正确。
2021/12/9
第二十一页，共二十四页。
【方法(fāngfǎ)显屏】
电磁波和声波有许多不同之处，将其放在一起(yīqǐ)进行比较学 习，可以大大提高我们的学习能力。电磁波波速是一个常数， 而波长跟频率成反比的关系，即频率越高的电磁波，其波长 越短。
7．根据波长的长短或频率的高低，可将电磁波分为
、无线电波(、wúxi微àn波d(iw、ànēibbō
、红外线 、 可见光 、 紫外线、 X射等线不同γ的射波线 段．
8．电磁波和其它的波一样，具有波的特征，即具有
、
波速
波长
和
．
频率
9．电磁波在真空中的传播速度为
m/s，电磁波在不同的介质中的
3×108
传播速度是恒定不变的，电磁波的波速、波长、频率之间的关系可用公式
核
，式，或者从一个物体 消灭
创生
到另一个物体，而能的转化总量
．
转移
保持不变
2021/12/9
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
《生活用电》基础知识理解篇1.在家庭电路中安装保险丝的目的是（）A.在电路中电流过大时自动切断电路B.在发生触电事故时自动切断电路C.在某用点器外壳带电时自动切断电路D.在电路上电阻过大时自动切断电路2.某同学在家中更换台灯的灯泡时，先将一只灯泡插入灯座，灯泡正常发光；再将另一只灯泡插入该灯座的一瞬间，灯泡接口冒出火花，同时家中停电，保险丝熔断。
造成这一现象的原因是（）A.灯座短路B.灯座断路C.灯丝断路D.灯泡的接头短路3.自动空气开关的主要作用是当电路中的实际电流超过电路允许的最大工作电流时，自动跳闸，切断电源保护用电器。
小李家的自动空气开关经常跳闸，造成这一现象的原因是（）A.电压太低B.用电器总功率过大C.某条线路断路D.用电器金属外壳没有接地4.某家庭电路的组成如图1所示，下列说法正确的是（）A.图中的三个插座是串联B.控制灯泡的开关要接在零线与灯泡之间C.彩灯接入电路后都不亮，是由于其中的一个小彩灯断路D.有金属外壳的家庭电路必须使用三孔插座，以保安全5.如图2所示，是某同学家中烧水时的电水壶的接电线示意图。
电水壶在正常工作时。
“L”和“PE”两根导线之间的电压是______V。
如果通过电水壶的电流是5A，则电水壶的电功率是______W。
6.小雨家新买了一台空调，刚接入电路，家中的空气开关就自动断开了，这是因为：家庭电路的电压一定，接入空调后，电路中的______过大，导致电路中的总电流______。
7.一间教室要安装两盏“220V40W“的电灯和一些插座，要求开关S控制两盏灯，且每盏灯都能正常发光。
请按以上要求将图3中元件用笔画线代替导线连接起来。
8.图4是家用插线板，在图4乙画出插线板内部开关和两插座的连线，并接入家庭电路，要求：①插线板上的开关可同时控制两插座的通.断；②开关接通时两插座都能提供220V电压。
《生活用电》能力提升运用篇1.如图1所示，是某人连接的家庭电路，各元件及线路完好，下列说法正确的是（）A.火线与地线间的电压为220VB.开关S1断开时，人接触a点会触电C.开关S2断开时，人接触b点不会触电D.三孔插座如不接地，用电器就不能工作2.如图2是某家庭电路的一部分，其中甲乙两处分别装有电灯或开关。
对此电路，下列说法不正确的是（）A.火线上的保险丝应该改装在零线上B.甲处应装开关，一处应装电灯C.电路中使用的用电器增多时，通过保险丝的电流就会增大D.电路中使用的用电器增多时，保险丝熔断的可能性就会增大3.小红家的家庭电路进户开关上安装着漏电保护器。
图3是漏电保护器的名牌。
则下列说法中正确的是（）A.当漏电电流达到15mA时就能起到可靠的保护作用。
B.漏电持续时间超过0.1s时保护器才能动作C.漏电电流大于30mA，保护器会在0.1s之内切断电源D.当电压大于220V或电流大于20A时，才能起保护作用4.(多选)图4中有关家庭电路和安全用电的说法正确的是（）A.图中开关的连接是错误的B.家庭电路中各个用电器之间应该是并联的C.使用试电笔时手指不可碰到笔尾金属体D.保险丝熔断可能是有用电器的总功率过大引起的5.如图5所示是连接正确的家庭电路，连个灯泡的连接方式是______联，a.b两条导线中______是火线，如果不慎将a.b直接相连，这种故障为__________________。
6.随着生活水平的不断提高，小明同学家准备重新装修。
他家所用电能表允许通过的最大电流是10A，原有250W电冰箱一台.800W电饭锅一只.200W洗衣机一台，其余照明灯和电视机的总功率为180W，若他们同时正常工作，通过电能表的实际电流是______A。
现在准备再增加2000W 的空调两台，及功率为400W的装饰灯组，因此，这次重新装修时，除了更换室内所有导线和熔断丝（保险丝）外还必须更换的主要电路元件是____________。
7.在“保险丝熔断与哪些因素有关“的探究活动中，同学们猜想：保险丝的熔断可能与保险丝的材料.熔点.粗细.长度.电路中电流大小.通电时间等因素有关。
接着，他们分小组合作进行实验探究。
实验器材有：电池.导线.开关.电流表.滑动变阻器.保险丝等。
（1）某小组选择“保险丝熔断与保险丝粗细的关系“进行实验探究。
如图6为同学们设计的实验电路图。
表一为同种材料.不同规格的保险丝，他们应该从表中选择代号为______的保险丝，分别接入电路中AB.CD两处进行试验比较。
实验中发现：由于保险丝较细，不易观察到保险丝何时熔断，同时，大家也想知道粗细不同的保险丝熔断电流大约是多少。
雨师，对电路进行了改造，完善了设计方案。
请你在虚线框中画出改进后的实验电路图并简要写出实验方法。
实验方法：（2）表二为同种材料保险丝的部分参数，请分析上述表格中数据特点，归纳出其中的规律：________________________________________________________________________ ______________________________________________________________（写出两条）。
表二《电与磁》基础知识理解篇1、如图1是计算机模拟出的磁感线立体示意图，下列说法正确的是（）A．两条磁感线可以相交B．磁感线和磁场都是真实存在的C．磁感线不仅可以描述磁场的方向还可以描述磁场的强弱D．两条磁感线中间没有磁场2、如图2，重为G的小铁块在水平力F的作用下，沿条形磁铁表面从N极滑到S极。
下列说法正确的是（）A．小铁块受到的摩擦力始终不变B．小铁块对磁铁的压力始终不变C．小铁块对磁铁的压强始终不变D．小铁块受到的重力始终不变3、“垃圾是放错了地方的资源”。
如图3所示是利用金属探测仪寻找城市垃圾堆中金属的情景．当探测仪的探测线圈靠近金属时，在金属导体中就会产生变化的涡电流，如果探测仪能检测出这种变化，就可以判定探测线圈下而有金属．这种探测仪的工作原理利用了（）A．法拉第发现的电磁感应现象B．磁场对通电导体有力的作用C．通电导体的周围存在着磁场D．磁极间存在着力的相互作用4、如图4，甲、乙两线圈宽松地套在光滑的玻璃棒上，可以自由移动。
当开关S闭合时，两个线圈将会（）A．静止不动B．互相排斥C．互相吸引D．不能确定5、很多动物是“应用物理高手”，它们为了适应生存的环境，进化出了符合如：泥鳅的体表分泌一种黏液，可以减小_________，人们不易抓住它；信鸽千里飞行是利用头颅骨和喙部中细微的天然磁体对_________的敏感导航的．6、小明利用电磁继电器设计了一个自动恒温加热鱼缸，如图5所示，A为一段软导线，左侧的温度计是电接点水银温度计，B为一个小型电热器，其铭牌如表所示．该装置能使鱼缸中的水温大致保持在______℃，用水银温度计是因为水银是_________．7、在图6中标出通电螺线管磁感线的方向，并标尺条形磁体B端的磁极极性。
8、在观察“磁场对通电直导线的作用”活动中，小明按如图组装实验器材。
（1）小明把一根轻质的铝棒作为直导线放在蹄形磁体的磁场里，接通电源，看到直导线向右运动；若只将磁体的两极对调，接通电源，观察到直导线向_________（选填“左”或“右”）运动．（2）观察“磁场对通电直导线的作用”活动后，小明提出：磁场对通电导线作用力的大小与什么因素有关？猜想如下：猜想1：磁场对电流作用力的大小与直导线的长度有关；猜想2：磁场对电流作用力的大小与磁场的强弱有关；猜想3：磁场对电流作用力的大小与导线的电流大小有关．小明决定对猜想3进行探究．他在图中器材的基础上，应增加一个_________，改变_____大小，观察_________．（3）本实验运用的研究方法主要是_________和_________．《电和磁》能力提升运用篇1、研究“通电导体周围存在磁场”的实验如图1所示，以下观点正确的是（）A．断电时，静止的小磁针N极指向地理南极附近B．通电时，导线周围真实存在着磁感线C．法拉第通过此实验首先发现电与磁之间存在联系D．要使小磁针偏转方向相反，将电池正负极对调即可2、如图2所示的四幅图，对应的说法正确的是（）A．图甲，通电导线周围存在着磁场，将小磁针移走，该磁场消失B．图乙，闭合开关，通电螺线管右端为N极C．图丙，闭合开关，保持电流方向不变，对调磁体的N、S极，导体的运动方向不变D．图丁，闭合开关，只要导体在磁场中运动，电路中就一定会有感应电流3、如图3所示的四个装置中，主要利用电磁感应原理工作的是（）A．动圈式话筒B．电磁起重机C．扬声器D．电动机4、美国和加拿大的科学家最近研制出一种固定在膝盖上的发电装置（如图4），这种装置可通过收集人走路时损失的能量发电，其电量足够给10部手机充电．下列能反映其工作原理的实验是（）5、如图6是直流电铃的工作原理示意图。
铃锤与衔铁一端固定，衔铁与弹性片相连，在自然情况下弹性片是和螺钉接触的．接通电源，电磁铁具有_______从而吸引衔铁，铃锤敲击铃碗发声，同时弹性片与螺钉_______导致断电，此时电磁铁释放衔铁，弹性片又和螺钉_______使电路通电，铃碗发声，如此往复循环．6、地磁场被称为地球生命的“保护伞”，因为地磁场的存在，当来自宇宙空间的高速带电粒子流在接近地球的时候会受到地球的斥力而离开地球，其原理是：高速带电粒子流的定向运动形成_______，再根据_______可知，高速带电粒子流受斥力作用而离开地球．7、图7中电路连接正确，通电后小磁针（涂黑端为N极）指向如图所示，请在图中标出电源“+”“-”极，并画出螺线管的绕线。
8、（1）利用如图8甲所示的装置研究“磁场对电流的作用”时，应在a、b之间接入______。
（2）若要继续研究导体受力的大小与电流大小的关系，可在上述电路中再串联一个______．改变电流大小后，根据金属棒在磁场中______可初步判断受力的大小是否发生改变．（3）图8乙、丙两个图中，______图的线圈恰好处于平衡位置，另一个图中线圈左右两边所受力不满足二力平衡条件中的哪一个条件？答：这两个力____________．（4）丁图中的线圈可以持续转动，是因为它加装了______，该装置能在线圈______（选填“刚转到”、“即将转到”或“刚转过”）平衡位置时，自动改变线圈中的电流方向．《电与磁》真题闯关挑战篇1.（2014兰舟）图1所示的四幅图中反映电磁感应现象的是（）2.（2013宜宾）下列关于磁场和磁感线的说法，正确的是( )A.磁体周围存在磁场B.磁体周围存在着磁感线C．磁感线就是磁场D．磁感线总是从S极出发回到N极3.(2014台州)如图2为我国新型反潜巡逻机。
机尾的棍子叫做磁异探测器，它能将潜艇经过海域引起的磁场强弱变化转化为强弱变化的电流，从而发现潜艇的存在。
