主板检测错误代码
主板检测卡代码大全
主板检测卡代码大全一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过，C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过，4、25、26、01、0A、0B、2A、2B、31表示显卡不过，某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS，如显示05、ED、41则直接刷BIOS 00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
主板检测卡错误代码表
C0代码的维修A、CPU座接触不良导致的B、主板超频C、BIOS程序不对D、I/O芯片损坏E、南桥芯片损坏F、CPU的控制总线出错，进行打阻值，有无短路或者开路。
G、北桥芯片坏C1或者D3代码的检修A、BIOS程序不对，BIOS座接触是否良好B、内存槽有无机械损坏或者氧化C、内存供电是否正常D、内存槽与北桥之间的线路E、I/O芯片损坏F、南北桥虚焊，用手压，同时RESET，有时候可能判断出G、北桥芯片坏H、南桥芯片坏I、CPU旁边排阻是否损坏J、PCB有断线C1到C3或C5循环跳变A、BIOS程序不对B、串口芯片损坏C、I/O芯片损坏D、南北桥芯片损坏E、32.768晶振起振是否正常B0代码A、测内存的数据负载电压B、清CMOSC、测北桥供电是否正常D、北桥坏E、北桥虚焊25代码A、测试AGP核心供电B、北桥供电C、刷BIOSD、北桥坏走OD后不亮A、测试PCI插槽之间的电阻和排阻B、外频、倍频跳线0B、31代码A、BIOS程序不对B、I/O芯片损坏C、南北桥损坏D、主板是否与显卡兼容E、查北桥供电F、PCB断线、板上是否沾有导电物G、显卡插槽损坏2D代码A、测试AGP的AD线B、初始化IMTR信号C、北桥供电不正常或者北桥损坏显示2B代码后不亮A、刷新BIOSB、时钟发生器不良C、清楚CMOSD、北桥供电不正常或损坏显示50代码A、I/O损坏或者I/O坏B、南桥供电不正常或者南桥坏C、BIOS程序坏D、北桥坏显示41代码A、BIOS程序损坏刷新BIOSB、PCB断线C、CPU损坏D、内存条质量不佳E、北桥接触不良A、清楚CMOS设置。
BF、02代码B、主板CMOS电路有问题。
6．主板歇性故障检修思路。
（1）主板上灰尘大多。
（2） CMOS电池电压不足。
（3）南，北桥，CPU座虚焊。
（4）主板供电或者供电滤波不良（5）晶体不良或其谐振电容不良。
（6）电容鼓包或者电容不良。
（7）电源IC坏。
（8） I/O坏。
主板检测卡代码大全
一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL 芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS 00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
诊断卡错误代码
主板检测卡常见代码显示FF或00，CPU没有工作ATX电源损坏CPU脚焊点因为长时间的热胀冷缩，脱焊CPU附近的电解电容爆裂CPU附近的功率三极管烧毁代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过24、25、26、01、0A、0B、2A、2B、31表示显卡不过某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS如显示05、ED、41则直接刷BIOS一、主板检测卡各指示灯说明BIOS灯:为BIOS运行灯、正常工作时应不停闪动CLK灯：为时钟灯、正常为常亮OSC灯：为基准时钟灯、正常为常亮RESET灯：为复位灯、正常为开机瞬间闪一下，然后熄灭RUN灯：为运行灯、工作时应不停闪动+12V、-12V、+5V、+3.3V灯正常为常亮二、常见代码检修1、00、CO、CF、FF或D1测BIOS芯片CS有无片选：（1）、有片选：换BIOS、测BIOS的OE是否有效、测PCI的AD线、测CPU复位有无1.5V--0V跳变（2）、无片选：测PCI的FRAME、测CPU的DBSY ADS#，如不正常则北桥坏、若帧周期信号不正常则南桥坏2、C0CPU插槽脏、针脚坏、接触不好换电源、换CPU、换转接卡有时可解决问题刷BIOS、检查BIOS座I/O坏、北桥虚焊、南弱桥坏PCB断线、板上粘有导电物3、C1、C3、C6、A7或E1内存接触不良（用镊子划内存槽）测内存工作电压SDRAM （3.3V），DDR（2.5和1.25V）测时钟（CLK0~CLK3）CPU旁排阻是否损坏测CPU地址线和数据线测DDR的负载排阻和数据排阻北桥坏4、C1~05循环跳变测32.768MHZ是否正常BIOS损坏I/O或南桥损坏5、C1、C3、C6刷BIOS、检查BIOS座换电源、换CPU，换转接卡有时可解决问题PCB断线、板上粘有导电物换内存条，PC100、PC133，或速度更快更稳定的内存换内存插槽，有些主板的内存条插槽要先插最靠里面或最靠外面的槽才可工作目测内存槽是否有短路等机械类损坏现象没内存的CLK0、CLK1、CLK2、CLK3、CLK4，内存主供电打阻值检查是否有断路现象换I/O芯片、北桥虚焊或北桥坏6、循环显示C1-C3或C1-C5刷BIOS换I/O有时可解决问题、检查I/O外围电路PCB断线、板上粘有导电物换电源、换CPU、换内存南桥坏7、其它代码刷BIOS换电源、CPU、内存检查I/O外围电路、换I/O芯片PCB断线、板上粘有导电物、南桥坏8、bO代码测内存的数据负载电压1.25V、2.5V（DDR）清CMOS测北桥供电或北桥坏9、25代码测AGP核心供电4X（1.5V）、8X（0.8V）、2X（3.3V）北桥供电、北桥坏10、走od后不亮测PCI插槽之间电阻和排阻外频、倍频跳线11、若显示Ob显示器仍不亮换显卡，有时主板与显卡不兼容换电源、换CPU、换内存换显卡插槽、PCB断线、板上粘有导电物刷BIOS换I/O查北桥供电或南北桥坏查PCI、AGP槽附近的排阻和电容12、显2d代码测AGP的AD线初始化INTR信号北桥供电不正常或北桥坏13、显2d代码后不变刷BIOS时钟发生器不良清除CMOS北桥供电不正常或北桥坏14、显示50代码I/O供电或I/O芯片坏南桥供电或南桥坏BIOS坏、北桥坏15、显示41刷BIOSA18跳线PCB断线、板上粘有导电物I/O坏、南桥坏错误代码：00(FF)代码含义：主板没有正常自检解决方法：这种故障较麻烦，原因可能是主板或CPU没有正常工作。
电脑主板故障诊断卡代码大全
30 建立基本内存和扩展内存。通过显示器存储器读／写测试；即将进行扫描检查。认为屏幕是可以工作的。
31 检测从C800：0至EFFF：0的选用ROM，并使之作初始准备。显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。单色监视器是可以工作的。
08 使CMOS计时器作初始准备，正常的更新计时器的循环。已向键盘发出BAT命令，即将写入BAT命令。 RAM更新检验正在进行或失灵。
09 EPROM检查总和且必须等于零才通过。核实键盘的基本保证测试，接着核实键盘命令字节。第一个64K RAM测试正在进行。
0A使视频接口作初始准备。发出键盘命令字节代码，即将写入命令字节数据。第一个64K RAM芯片或数据线失灵，移位。
0E 测试CMOS停机字节。 CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。
0F测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。 .
10 测试DMA通道0。 CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64K RAM第0位故障。
0E 测试CMOS停机字节。 CMOS停开寄存器读／写测试；将计算CMOS检查总和。初始化输入／输出端口地址。
0F测试扩展的CMOS。已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。 .
10 测试DMA通道0。 CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。第一个64K RAM第0位故障。
0B 测试8254通道0。写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。第一个64K RAM奇／偶逻辑失灵。
主板检测卡代码大全

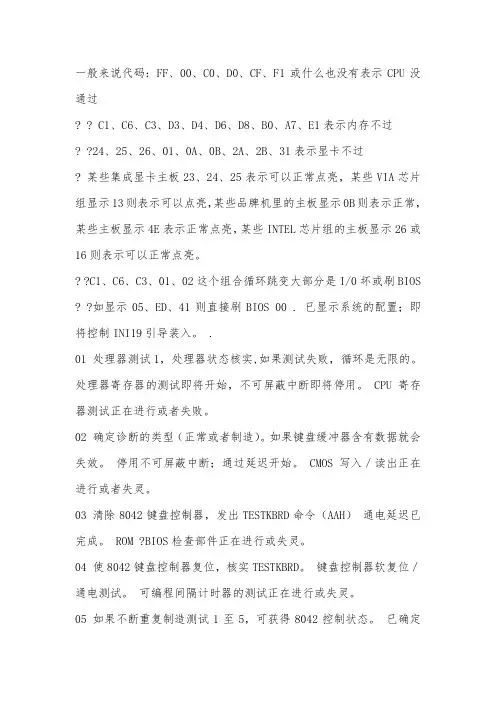

一般来说代码：FF、00、C0、D0、CF、F1或什么也没有表示CPU没通过? ? C1、C6、C3、D3、D4、D6、D8、B0、A7、E1表示内存不过? ?24、25、26、01、0A、0B、2A、2B、31表示显卡不过? 某些集成显卡主板23、24、25表示可以正常点亮，某些VIA芯片组显示13则表示可以点亮，某些品牌机里的主板显示0B则表示正常，某些主板显示4E表示正常点亮，某些INTEL芯片组的主板显示26或16则表示可以正常点亮。
? ?C1、C6、C3、01、02这个组合循环跳变大部分是I/0坏或刷BIOS ? ?如显示05、ED、41则直接刷BIOS 00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM ?BIOS检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
主板诊断卡代码
主板诊断卡代码
主板诊断卡是一种用于测试和诊断计算机主板故障的工具，它通常会显示一系列的代码，以指示主板上的故障或错误。
以下是一些常见的主板诊断卡代码及其含义：
1. 00 - 系统正常，无故障。
2. 01 - 主板电源故障。
3. 02 - CPU故障。
4. 03 - 主板BIOS故障。
5. 04 - 内存错误。
6. 05 - 显卡错误。
7. 06 - 键盘错误。
8. 07 - 鼠标错误。
9. 08 - 主板芯片组错误。
10. 09 - 声卡错误。
11. 0A - 网络卡错误。
12. 0B - USB设备错误。
13. 0C - 硬盘错误。
14. 0D - 风扇错误。
15. 0E - CMOS电池错误。
16. 0F - 温度传感器错误。
这只是一些常见的代码，不同品牌和型号的主板可能会有不同的代码和含义。
如果遇到了主板故障，您可以参考主板诊断卡的说明书或联系厂商获取更多信息。
主板检测卡代码大全
主板检测卡查表必读：1、特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
2、本表是按代码值从小到大排序，卡中出码顺序不定。
3、未定义的代码表中未列出。
4、对于不同bios（常用ami、award、phoenix）用同一代码代表的意义不同，因此应弄清您所检测的电脑是属于哪一种类型的bios，您可查阅您的电脑使用手册，或从主板上的bios芯片上直接查看，也可以在启动屏幕时直接看到。
5、有少数主板的pci槽只有一部分代码出现，但isa槽有完整自检代码输出。
且目前已发现有极个别原装机主板的isa槽无代码输出，而pci槽则有完整代码输出，故建议您在查看代码不成功时，将本双槽卡换到另一种插槽试一下。
另外，同一块主板的不同pci槽，有的槽有完整代码送出，如dell810主板只有靠近cpu的一个pci槽有完整代码显示，一直变化到"00"或"ff"，而其它pci槽走到"38"后则不继续变化。
6、复位信号所需时间isa与pci不一定同步，故有可能isa开始出代码，但pci的复位灯还不熄，故pci代码停要起始代码上。
代码对照表00 . 已显示系统的配置；即将控制INI19引导装入。
01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
主板检测错误代码2007-06-28 19:26-- 诊断卡代码表特殊代码"00"和"ff"及其它起始码有三种情况出现：①已由一系列其它代码之后再出现："00"或"ff"，则主板ok。
②如果将cmos中设置无错误，则不严重的故障不会影响bios自检的继续，而最终出现"00"或"ff"。
③一开机就出现"00"或"ff"或其它起始代码并且不变化则为主板没有运行起来。
以我修理主板的经验来看，开机直接显示FF或00，确实是CPU没有工作，但是CPU损坏的可能性远远低于下列四种原因：一. ATX电源损坏，缺少供给CPU的某组电压，也会出现FF或00，可以换一个好的电源试一下，如果正常了说明原来的电源损坏，可以用万用表测量电源的20芯插头里面的各组电压与好的电源作比较，肯定会发现毛病；二. 主板CPU座下的焊点因为长时间的热胀冷缩，会出现脱焊（焊点开裂），也会出现FF或00，尤其是是用老式直立式转接卡的CPU，转接卡的CPU座焊点开裂情况比较多，一般肉眼不容易看出来，要用放大镜。
修理方法：用热风枪对焊点均匀加热至焊点熔化;三. 检查CPU附近的电解电容是否有爆裂，爆裂的电容上下都会鼓起，用肉眼很容易发现，可以用相同规格的电容换上，故障就会排除；四. CPU附近的功率三极管烧毁，可以用万用表测量这些三极管，一般都表现为击穿（电阻值接近为零），找相同或可以代用的三极管更换即可，搞修理多的朋友一般会从报废主板上拆。
附：【电脑主板故障诊断卡代码】代码 Award BIOS Ami BIOS Phoenix BIOS或Tandy 3000 BIOS00 . 已显示系统的配置；即将控制INI19引导装入。
.01 处理器测试1，处理器状态核实,如果测试失败，循环是无限的。
处理器寄存器的测试即将开始，不可屏蔽中断即将停用。
CPU寄存器测试正在进行或者失败。
02 确定诊断的类型（正常或者制造）。
如果键盘缓冲器含有数据就会失效。
停用不可屏蔽中断；通过延迟开始。
CMOS写入／读出正在进行或者失灵。
03 清除8042键盘控制器，发出TESTKBRD命令（AAH）通电延迟已完成。
ROM BIOS 检查部件正在进行或失灵。
04 使8042键盘控制器复位，核实TESTKBRD。
键盘控制器软复位／通电测试。
可编程间隔计时器的测试正在进行或失灵。
05 如果不断重复制造测试1至5，可获得8042控制状态。
已确定软复位／通电；即将启动ROM。
DMA初如准备正在进行或者失灵。
06 使电路片作初始准备，停用视频、奇偶性、DMA电路片，以及清除DMA电路片，所有页面寄存器和CMOS停机字节。
已启动ROM计算ROM BIOS检查总和，以及检查键盘缓冲器是否清除。
DMA初始页面寄存器读／写测试正在进行或失灵。
07 处理器测试2，核实CPU寄存器的工作。
ROM BIOS检查总和正常，键盘缓冲器已清除，向键盘发出BAT（基本保证测试）命令。
.08 使CMOS计时器作初始准备，正常的更新计时器的循环。
已向键盘发出BAT 命令，即将写入BAT命令。
RAM更新检验正在进行或Я椤?09 EPROM检查总和且必须等于零才通过。
核实键盘的基本保证测试，接着核实键盘命令字节。
第一个64K RAM测试正在进行。
0A 使视频接口作初始准备。
发出键盘命令字节代码，即将写入命令字节数据。
第一个64K RAM芯片或数据线失灵，移位。
0B 测试8254通道0。
写入键盘控制器命令字节，即将发出引脚23和24的封锁／解锁命令。
第一个64K RAM奇／偶逻辑失灵。
0C 测试8254通道1。
键盘控制器引脚23、24已封锁／解锁；已发出NOP命令。
第一个64K RAN的地址线故障。
0D 1、检查CPU速度是否与系统时钟相匹配。
2、检查控制芯片已编程值是否符合初设置。
3、视频通道测试，如果失败，则鸣喇叭。
已处理NOP命令；接着测试CMOS停开寄存器。
第一个64K RAM的奇偶性失灵0E 测试CMOS停机字节。
CMOS停开寄存器读／写测试；将计算CMOS检查总和。
初始化输入／输出端口地址。
0F 测试扩展的CMOS。
已计算CMOS检查总和写入诊断字节；CMOS开始初始准备。
.10 测试DMA通道0。
CMOS已作初始准备，CMOS状态寄存器即将为日期和时间作初始准备。
第一个64K RAM第0位故障。
11 测试DMA通道1。
CMOS状态寄存器已作初始准备，即将停用DMA和中断控制器。
第一个64DK RAM第1位故障。
12 测试DMA页面寄存器。
停用DMA控制器1以及中断控制器1和2；即将视频显示器并使端口B作初始准备。
第一个64DK RAM第2位故障。
13 测试8741键盘控制器接口。
视频显示器已停用，端口B已作初始准备；即将开始电路片初始化／存储器自动检测。
第一个64DK RAM第3位故障。
14 测试存储器更新触发电路。
电路片初始化／存储器处自动检测结束；8254计时器测试即将开始。
第一个64DK RAM第4位故障。
15 测试开头64K的系统存储器。
第2通道计时器测试了一半；8254第2通道计时器即将完成测试。
第一个64DK RAM第5位故障。
16 建立8259所用的中断矢量表。
第2通道计时器测试结束；8254第1通道计时器即将完成测试。
第一个64DK RAM第6位故障。
17 调准视频输入／输出工作，若装有视频BIOS则启用。
第1通道计时器测试结束；8254第0通道计时器即将完成测试。
第一个64DK RAM第7位故障。
18 测试视频存储器，如果安装选用的视频BIOS通过，由可绕过。
第0通道计时器测试结束；即将开始更新存储器。
第一个64DK RAM第8位故障。
19 测试第1通道的中断控制器（8259）屏蔽位。
已开始更新存储器，接着将完成存储器的更新。
第一个64DK RAM第9位故障。
1A 测试第2通道的中断控制器（8259）屏蔽位。
正在触发存储器更新线路，即将检查15微秒通／断时间。
第一个64DK RAM第10位故障。
1B 测试CMOS电池电平。
完成存储器更新时间30微秒测试；即将开始基本的64K存储器测试。
第一个64DK RAM第11位故障。
1C 测试CMOS检查总和。
. 第一个64DK RAM第12位故障。
1D 调定CMOS配置。
. 第一个64DK RAM第13位故障。
1E 测定系统存储器的大小，并且把它和CMOS值比较。
. 第一个64DK RAM第14位故障。
1F 测试64K存储器至最高640K。
. 第一个64DK RAM第15位故障。
20 测量固定的8259中断位。
开始基本的64K存储器测试；即将测试地址线。
从属DMA寄存器测试正在进行或失灵。
21 维持不可屏蔽中断（NMI）位（奇偶性或输入／输出通道的检查）。
通过地址线测试；即将触发奇偶性。
主DMA寄存器测试正在进行或失灵。
22 测试8259的中断功能。
结束触发奇偶性；将开始串行数据读／写测试。
主中断屏蔽寄存器测试正在进行或失灵。
23 测试保护方式8086虚拟方式和8086页面方式。
基本的64K串行数据读／写测试正常；即将开始中断矢量初始化之前的任何调节。
从属中断屏蔽存器测试正在进行或失灵。
24 测定1MB以上的扩展存储器。
矢量初始化之前的任何调节完成，即将开始中断矢量的初始准备。
设置ES段地址寄存器注册表到内存高端。
25 测试除头一个64K之后的所有存储器。
完成中断矢量初始准备；将为旋转式断续开始读出8042的输入／输出端口。
装入中断矢量正在进行或失灵。
26 测试保护方式的例外情况。
读出8042的输入／输出端口；即将为旋转式断续开始使全局数据作初始准备。
开启A20地址线；使之参入寻址。
27 确定超高速缓冲存储器的控制或屏蔽RAM。
全1数据初始准备结束；接着将进行中断矢量之后的任何初始准备。
键盘控制器测试正在进行或失灵。
28 确定超高速缓冲存储器的控制或者特别的8042键盘控制器。
完成中断矢量之后的初始准备；即将调定单色方式。
CMOS电源故障／检查总和计算正在进行。
29 . 已调定单色方式，即将调定彩色方式。
CMOS配置有效性的检查正在进行。
2A 使键盘控制器作初始准备。
已调定彩色方式，即将进行ROM测试前的触发奇偶性。
置空64K基本内存。
2B 使磁碟驱动器和控制器作初始准备。
触发奇偶性结束；即将控制任选的视频ROM检查前所需的任何调节。
屏幕存储器测试正在进行或失灵。
2C 检查串行端口，并使之作初始准备。
完成视频ROM控制之前的处理；即将查看任选的视频ROM并加以控制。
屏幕初始准备正在进行或失灵。
2D 检测并行端口，并使之作初始准备。
已完成任选的视频ROM控制，即将进行视频ROM回复控制之后任何其他处理的控制。
屏幕回扫测试正在进行或失灵。
2E 使硬磁盘驱动器和控制器作初始准备。
从视频ROM控制之后的处理复原；如果没有发现EGA／VGA就要进行显示器存储器读／写测试。
检测视频ROM正在进行。
2F 检测数学协处理器，并使之作初始准备。
没发现EGA／VGA；即将开始显示器存储器读／写测试。
.30 建立基本内存和扩展内存。
通过显示器存储器读／写测试；即将进行扫描检查。
认为屏幕是可以工作的。
31 检测从C800：0至EFFF：0的选用ROM，并使之作初始准备。
显示器存储器读／写测试或扫描检查失败，即将进行另一种显示器存储器读／写测试。
单色监视器是可以工作的。
32 对主板上COM／LTP／FDD／声音设备等I／O芯片编程使之适合设置值。
通过另一种显示器存储器读／写测试；却将进行另一种显示器扫描检查。
彩色监视器（40列）是可以工作的。
33 . 视频显示器检查结束；将开始利用调节开关和实际插卡检验显示器的关型。
彩色监视器（80列）是可以工作的。
34 . 已检验显示器适配器；接着将调定显示方式。
计时器滴答声中断测试正在进行或失灵。
35 . 完成调定显示方式；即将检查BIOS ROM的数据区。
停机测试正在进行或失灵。
36 . 已检查BIOS ROM数据区；即将调定通电信息的游标。
门电路中A－20失灵。
37 . 识别通电信息的游标调定已完成；即将显示通电信息。
保护方式中的意外中断。
38 . 完成显示通电信息；即将读出新的游标位置。
RAM测试正在进行或者地址故障＞FFFFH。
39 . 已读出保存游标位置，即将显示引用信息串。
.3A . 引用信息串显示结束；即将显示发现ESC信息。
间隔计时器通道2测试或失灵。
3B 用OPTI电路片（只是486）使辅助超高速缓冲存储器作初始准备。
已显示发现＜ESC＞信息；虚拟方式，存储器测试即将开始。
