LED灯电路图和制造流程
LED制造工艺流程

LED制造工艺流程LED(发光二极管)是一种半导体光源,具有高亮度、低功耗和长寿命等特点,因而在照明、显示和通信等领域得到广泛应用。
下面将介绍LED的制造工艺流程。
第一步:晶片生长晶片生长是LED制造的第一步,通过金属有机化学气相沉积(MOCVD)或分子束外延(MBE)等技术,在蓝宝石衬底上生长GaN等半导体材料,形成LED的发光层。
第二步:晶片分割晶片分割是将生长好的LED晶片切割成小尺寸的方形或圆形芯片,以便后续工艺处理。
第三步:晶渣去除晶渣是晶片分割后产生的残留物,需要通过化学腐蚀或机械研磨等方法去除,以保证晶片表面的平整和光洁。
第四步:金属化通过蒸镀、溅射或印刷等工艺,在LED晶片的表面覆盖金属电极,以便连接外部电路。
第五步:芯片封装LED芯片通过封装工艺,将其封装在透光的塑料封装体内,同时加入辅助材料如荧光粉等,以改变发光颜色。
第六步:测试对封装好的LED芯片进行光电参数测试,包括亮度、颜色、波长等,以保证其品质。
第七步:分选分级根据测试结果对LED芯片进行分类,分为不同等级,以满足不同应用需求。
通过以上工艺流程,LED芯片的制造过程完成,最终可用于LED照明、显示屏和其他应用中,为人们的生活和工作提供更加高效、节能和环保的光源。
LED(发光二极管)制造工艺是一个高度技术化的过程,需要精密的设备和复杂的工艺流程。
通过不断的研究和创新,LED技术在不断进步,成为照明、显示和通信等领域的主流光源之一。
下面将继续介绍LED制造的相关内容。
第八步:组装组装是LED制造的关键环节之一。
在组装过程中,LED芯片通常会与散热器、电路板和透光的封装体结合,组装成LED灯具或LED显示屏等成品。
第九步:包装LED成品需要通过包装,以保护其不受外部环境的影响,同时便于运输和存储。
常见的LED灯具包装材料包括泡沫塑料、纸盒和塑料膜等。
第十步:品质控制LED制造过程中需要严格的品质控制,对原材料、工艺和成品进行全面的检测和监控,确保LED产品符合规定的质量标准。

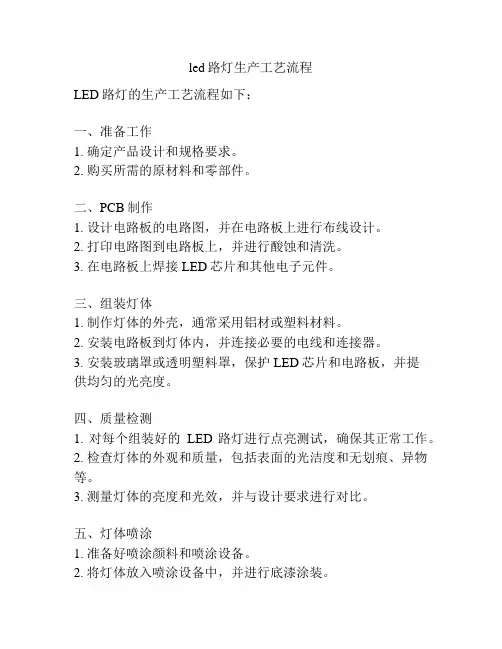

led路灯生产工艺流程

led路灯生产工艺流程LED路灯的生产工艺流程如下:一、准备工作1. 确定产品设计和规格要求。
2. 购买所需的原材料和零部件。
二、PCB制作1. 设计电路板的电路图,并在电路板上进行布线设计。
2. 打印电路图到电路板上,并进行酸蚀和清洗。
3. 在电路板上焊接LED芯片和其他电子元件。
三、组装灯体1. 制作灯体的外壳,通常采用铝材或塑料材料。
2. 安装电路板到灯体内,并连接必要的电线和连接器。
3. 安装玻璃罩或透明塑料罩,保护LED芯片和电路板,并提供均匀的光亮度。
四、质量检测1. 对每个组装好的LED路灯进行点亮测试,确保其正常工作。
2. 检查灯体的外观和质量,包括表面的光洁度和无划痕、异物等。
3. 测量灯体的亮度和光效,并与设计要求进行对比。
五、灯体喷涂1. 准备好喷涂颜料和喷涂设备。
2. 将灯体放入喷涂设备中,并进行底漆涂装。
3. 进行表面涂装,通常需要多次重复涂装和烘干。
六、组装灯杆1. 按照设计要求制作灯杆的主杆和附件。
2. 安装灯体到灯杆上,并连接电线和固定螺丝。
七、灯具组装1. 按照设计要求将灯杆和灯体组装在一起。
2. 进行组装后的灯具的功能测试,确保其正常工作。
八、包装和出货1. 对灯具进行清洁和整理,确保外观无损。
2. 将灯具包装到适合的包装箱中,并进行标签贴签和封箱处理。
3. 按照订单要求和物流安排进行发货。
以上就是LED路灯的生产工艺流程,不同厂家和不同规模的生产线可能会有所不同,但总体流程大致相同。
生产工艺的严谨和质量把控对于生产出高质量的LED路灯至关重要。
led生产流程

led生产流程LED生产流程是将所需的材料按照一定的规律进行加工、组装而成的过程。
下面是一个LED生产流程的简要介绍:1. 材料准备:首先需要准备LED所需的原材料,包括半导体晶片、封装材料、支架、导线等。
这些材料通常需要经过精确的筛选和检验,保证其质量和可靠性。
2. 晶片制备:制作半导体晶片是LED生产的关键步骤之一。
晶片制备通常采用外延生长技术,将不同材料的层状结构沉积在晶片基座上,形成具有特定电学和光学特性的半导体材料。
3. 制作芯片:在晶片上进行光刻、蚀刻、氧化、沉积等一系列工艺步骤,将晶片分割成小的独立芯片。
这些芯片通常具有不同的电气参数和发光特性,以满足不同应用的需求。
4. 封装:将芯片放置在封装材料中,并进行焊接和固定。
封装材料通常采用有机树脂或玻璃等材料,以保护芯片免受外界环境的影响,并提供良好的散热效果。
5. 导线连接:将芯片的引线与导线连接起来,形成电气连接。
这通常需要精密的焊接技术和精密的仪器设备来保证连接的可靠性和稳定性。
6. 整合测试:对已封装和连接的LED进行整合测试。
这包括测试芯片的电学和光学性能、温度特性、光谱特性等。
通过测试,可以筛选出合格产品,保证产品的质量和性能。
7. 包装和贴标签:对通过测试的LED进行包装和贴标签,以方便销售和使用。
包装通常包括塑料管、保护盒等,能够保护LED免受物理损坏。
8. 储存和运输:将包装好的LED产品储存和运输到销售地点。
这需要保证产品的安全和质量,并采取适当的包装和运输方式,以避免损坏和损失。
以上是LED生产流程的一个简要介绍,该流程包括了从材料准备到最终产品的制作过程。
随着LED技术的不断发展和进步,LED生产流程也在不断改进和优化,以提高生产效率和产品质量。
ed节能灯电路图及制作过程

ed节能灯电路图及制作过程ed节能灯电路图及制作过程为了让广大的电子爱好者和电子DIY发烧友能够自己制作简易的贴片LED节能灯,现博主特意为广大的朋友奉献一款贴片LED节能灯的制作资料和贴片LED灯的简易制作过程包含贴片LED节能灯制作电路图,以下是10贴片LED灯的制作电路图:图1是一款贴片LED照明灯具的实用电路图,该灯使用220V电源供电,220V交流电经C1降压电容降压后经全桥整流再通过C2滤波后经限流电阻R3给串联的10颗贴片LED提供恒流电源.贴片LED的额定电流为20mA,但是我们在制作节能灯的时候要考虑很多方面的因素对贴片LED的影响,包括光衰和发热的问题,LED的温度对光衰和寿命影响很大,如果散热不好很容易产生光衰,因为LED的特性是温度升高电流就会增大,所以一般在做大功率照明时散热的问题是最重要的,将影响到LED的稳定性,小功率一般都采取自散热方式,所以在电路设计时电流不宜过大.图中R1是保护电阻,R2是电容C1的卸放电阻,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里,现在被灯杯产品广泛的采用.优点:恒流源,电源功耗小,体积小,经济实用.但是在设计时降压电容要采用耐压在400V以上的涤纶电容或CBB电容,滤波电容要用耐压250v以上.此电路适合驱动7-12只20mA的贴片LED图2是电路板图PCB这中圆形的板子手工制作比较麻烦,建议买成品板。
以下给大家介绍制作全过程选择贴片LED贴片LED要选用高亮度的,产品亮度:5500-6000MCD(纯白光),电压:3.2-3.4V,电流:20MA,焊接温度:250发光角度:120色温:5500K。
LED照明灯具生产操作规程

一.生产工艺流程及说明北京鑫瑞蓝天科技进展灯具的全部LED 发光体电路部件,都依据“模块化”、“积木化”观念设计,不但简化生产工序、提高生产效率、削减原材料消耗,对物质流、信息流和能量流的规划治理也格外有益。
〔一〕灯体部件生产灯体的部件生产,在灯具车间的主生产线进展。
图1 灯体部件生产流程此工序对环境不产生有害气体和有害废料。
局部金属加工工序产生少量可回收余料。
电子焊接操作产生的松香气体承受分散到每工作台的抽风口排出车间。
车间按平米密度要求配制规定数量的二氧化碳灭火器。
〔二〕灯具装配图2 LED 灯具装配流程此工序在装配线完成。
不产生有害气体和废料。
〔三〕加载老化工序图3 LED 灯具老化工序北京鑫瑞蓝天科技进展生产的全部LED 灯具,都要在灯具车间的“加载室”经受老化工序。
老化时间1h ≤ Ta ≤ 4h。
此工序不产生废料和有害气体。
加载室与生产间有遮光护板,防止强光对环境的干扰;独立的沟通电源调压稳压把握柜;单独配备二氧化碳灭火器2 部;单灯测试位有独立的带过载保护的开关。
灯具架为钢制,配有阻燃衬垫。
此工序不产生废料和有害气体。
〔四〕包装在包装线完成纸盒成型,手工包装或用打包机台包装。
图 4 包装工序〔五〕入库包装好的成品送入成品库。
成品库外门直通装卸台。
〔六〕质检室按公司制定的《产品检测规章》,由公司质检部门,对产品和每批次产品进展抽样极限检测。
进展光照强度、光照角度、环境温度、湿度、淋水浸水、风力、气压、凹凸频多自由度机械震惊、电气绝缘、冲击电压等方面测试。
测试工程和试验强度,依据灯具型号设置。
大局部极限测试,在本公司研制的“LED灯具综合测试箱”内完成,见图5。
图5 北京鑫瑞蓝天科技进展的LED 灯具综合测试箱极限检测,消耗确定数量水、电,没有其它材料损耗,不产生工业污染。
单灯1min 时间的震惊试验产生不高于45 分贝的噪声。
〔七〕修理室检测不合格的产品或用户返修品直接送交修理室。
北京鑫瑞蓝天科技进展的民用等级产品装配工艺,设计成直接可逆的,以利修理。
led灯制作

led灯制作
要制作LED灯,您需要以下材料和工具:
材料:
- LED灯珠
- PCB板
- 电阻
- 电容
- 开关
- 电源线
- 锡线
工具:
- 焊接站/电烙铁
- 锡焊丝
- 镊子/夹子
- 电线剥皮工具
- 钳子
- 剪线钳
以下是制作过程的一般步骤:
步骤1:准备工作
- 购买所需的材料和工具。
- 准备一个安全的工作区域。
步骤2:设计电路
- 根据需要选择适当的电路设计。
- 确定所需的电压和电流。
步骤3:焊接
- 使用电线剥皮工具剥掉电源线的两个端点的绝缘层。
- 用镊子夹持电源线的一端,将其与所需电路连接的接口焊接在一起。
- 将所需电路中的其他元件(例如电阻、电容等)与LED 灯珠及接线口焊接在一起。
步骤4:安装LED灯珠
- 将LED灯珠焊接到所需电路的相应位置。
- 使用钳子将LED灯珠正确安装在PCB板上。
步骤5:测试和调试
- 确保焊接正确连接并没有短路。
- 连接电源线并打开开关,观察LED是否正常工作。
- 如有需要,调整电阻或电容等元件以获得所需的亮度或灯光效果。
请注意:在进行焊接时,请务必小心操作,避免烫伤或其他意外发生。
也请通过参考电路设计指南、查看制造商建议等获取更详细的步骤和注意事项。
LED灯制作PPT

接好电源,看效果
一、元件展示:
所有元件展示:
单个元件介绍
发光二极管:20个
电阻:阻值为1M,2只
电阻:阻值为100,1只
整流二极管:4只, 标有银色环的一端为 阴极,另一端为阳极。
降压电容
滤波电容:标有银色的一端为阴极, 另一端为阳极。即长管脚的为阳极, 短管脚的为阴极。容量为4.7微发。
发光二极管安装板
正面(焊接 的一面)
反面(放置元 件的一面)
安装线路板
正面:安装元 件的一面
反面:焊接 的一面
元件组成介绍完
二、元件安装和焊接
电路原理、1兆欧电阻的安装
1兆欧电阻的焊接
3、100欧电阻、滤波电容 和降压电容的安装和焊接
4、发光二极管的安装:二极管串联,极性不能接反
二极管阳极 二极管阴极
发光二极管的焊接
5、线路与负载的连接
二极管的阴极 二极管的阳极
整流滤波电路的输出
6、电源线的焊接
电源的一端焊接在螺纹盖上 (图中是电源的负极)
电源的另一端 一端焊接在螺 纹盖顶部(图 中是电源的正 极)
两根电源线焊好后的图片
7、把线路板的电源进线端与电源的两根引线连接
LED灯具生产工艺流程图

控
制程巡检
点
作业规范 √
录 首件记录表 制程巡检规范
√
质 控
工艺文件 制程巡检
检制验程(测巡试检)规日范报
√
表
点
作业规范 √
√
2/4
检验 NG 品处理
返修 返修 返修
返修 返修 返修 返修
返修 返修 返修
返修 矫正 返修
返修 返修 返修 返修 返修 返修 返修
返修 返修 返修
xxxxxxx照明电器有限公司
自检 1.2.3.4.5.6.7
目测 线检 1.2.3.4.5.6.7
目测
目测
目测 测试
目测 测量
目测 测量
目视 专用治
具
首检 巡检 自检 线检 首检 巡检 自检 线检 首检 巡检 自检 线检 首检 巡检 自检 线检 首检 巡检 自检 线检 首检 巡检 自检 线检
1.3件/次 1:20件/次/2小时,2:1次/4小时 1 1
√ 检制验程(测巡试检)规日范报
√
表
点 尺寸全检 作业规范 √
3.外观全
√
波峰焊制程巡检
检
表
抽检: 1. 依<<设计 工艺文件
工艺文件 制程巡检 作业规范
√
√
>>特殊要
√
求
制程巡检规范
ห้องสมุดไป่ตู้
巡检: 依 <<制程巡 检规范>>
工艺文件 制程巡检 作业规范
√
√
每2小时一
√
烙铁温度测试记
次制程抽
√
质
检
工艺文件
√
矫正 矫正 矫正
返修 返修 返修
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
LED节能灯电路图和制造流程
目前国内LED节能灯还没有被广泛应用,但是国内LED节能灯的生产厂家已经有几万家了,这些LED节能灯大部分出口,如果你要买LED节能灯,请跟我联系,珠海市万州光电有生产。
下面,我来教大家DIY一个属于自己的LED节能灯。
首先是电路图部分
这是一款LED灯杯的电路图,这款LED节能灯使用的是220V的电压,220V交流电通过C1的降压、C2的滤波后经过限流电阻R3给串联的38颗LED灯(推荐使用万州光电的草帽白灯)供应直流电,草帽白灯的额定电流为20MA。
因为LED 灯的特性是随着温度的增高,电流也会逐渐增大,所以在做大功率照明时散热是最主要的。
小功率的则采取自散热的方式,我们今天采用的LED灯就是小功率的,可以不用考虑散热问题。
R1是保护电阻,R2是卸放电阻,C1是电容,R3是限流电阻防止电压升高和温度升高LED的电流增大,C2是滤波电容,实际在LED电路中可以不用滤波电路,C2
是用来防止开灯时的冲击电流对LED的损害,开灯的瞬间因为C1的存在会有一个很大的充电电流,该电流流过LED将会对LED产生损伤,有了C2的介入,开灯的充电电流完全被C2吸收起到了开灯防冲击保护.该电路是小功率灯杯最实用的电路,占用体积小可以方便的装在空间较小的灯杯里。
下面再来一张PCB的电路板
这种LED节能灯PCB板制作起来比较麻烦,建议网上购买。
制作工具准备和材料
工具准备:一把尖嘴钳或者斜口钳,一个电烙铁,防静电手环(防止静电损坏LED灯),指甲剪(是的,是指甲剪,在很多电子DIY中都有用到),细焊锡丝,松香,AB胶,50ma的直流电流表,不可使用万用表。
材料准备:草帽白灯LED 脚长剪成3MM,亮度1200mcd以上,一般电压电流都是统一的额定值。
下面是安装
LED节能灯灯珠的焊接
安装的步骤不多讲,一般喜欢DIY的朋友电烙铁肯定用的比较熟了,需要注意的是LED的正负极,因为电路是串联的,所以如果一个装反了,其他的也都亮不起来了。
还有就是电烙铁需要接地线,焊接温度大约240℃,焊接的时间不能超过2秒。
电源的焊接
LED节能灯电源的焊接就比较简单了,需要注意的是尽量节省空间,因为LED灯杯的空间很小。
最后是LED节能灯的接线测试了
如下面的图中所示:
最最后完成:
LED节能灯灯杯的效果图:
效果怎么样,是不是挺漂亮的?LED节能灯的特点就是节能,而且对人眼镜的伤害小,但是由于这款DIY的灯没有散光的介质,在点亮的时候还是比较刺眼的哦。
注意不要直射眼球。
另外如有需要购买LED节能灯的请跟我联系,我们公司(珠海市万州光电科技有限公司)有生产,各种型号规格的,是厂家直销哦。
