电力线路拉线基本知识
送电线路培训知识之一线路基本常识
第一节国家电网及山东电网输电线路概况一、国家电网概况目前，国家电网公司已经形成东北、华北、华中、华东、西北五个区域电网，华东和华中电网之间实现了跨大区直流联网，东北～华北～华中电网之间实现了交流联网。
随着华中和西北直流背靠背联网工程的投产运行，标志着全国联网的格局初步形成。
我国第一个750 kV交流输变电示范工程、直流国产化工程和可控串补国产化示范工程均顺利投产并稳定运行。
公司正在规划以百万伏交流和±800kV级直流为依托的特高压骨干网架，建设以特高压电网为核心的坚强的国家电网，以促进更大范围内的资源优化配置。
截止到2005年12月底，国家电网公司共有110（66）kV及以上线路共计17583条，总长度为369551.132km。
其中：750kV线路一条，长度为140.705km；±500kV直流线路4条，长度为1722.41km；500kV线路479条，长度为43699.65km；220kV线路4570条，长度为144487.8km；110kV线路10501条，长度为166481.6km；66kV线路1857条，长度为26982.96km。
二、山东电网概况我省输电线路的电压等级，是随着大容量、远距离电能的输送，而不断提高的。
1957年2月，山东电网首次出现了110kV线路，从博山神头电厂至济南的神济线投运；随着莱芜电厂125MW机组的建设，配套送出的莱芜电厂到淄博魏庄站的220kV莱魏线于1973年12月投运；500kV超高压电压等级的出现，是由于邹县电厂300MW机组的建成投产，我省第一条500kV邹县电厂～济南～潍坊线路于1987年11月投运，长度376 km。
目前，山东电网主网架仍处于220kV到500kV的过渡期，部分500kV／220kV电磁环网具备开环运行条件。
2005年3月1日，山东电网与华北电网成功联网。
山东省电源集中分布于煤炭资源丰富的鲁西南地区，负荷主要集中在经济较发达的中东部地区，山东电网西电东送、南电北送格局依旧，近期不会改变。

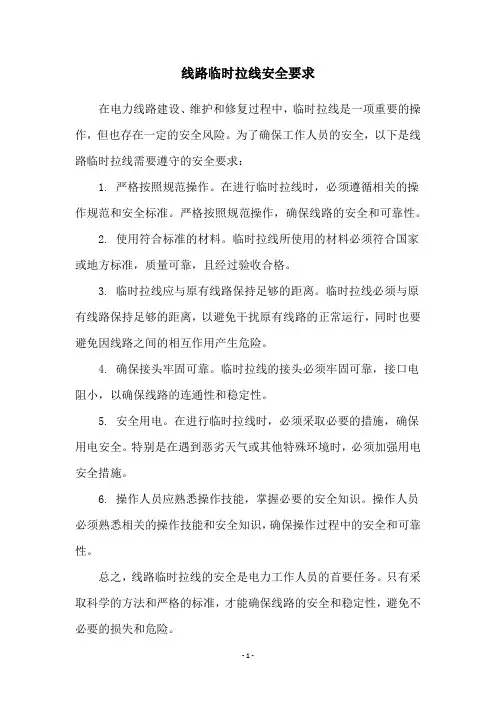

线路临时拉线安全要求
线路临时拉线安全要求
在电力线路建设、维护和修复过程中，临时拉线是一项重要的操作，但也存在一定的安全风险。
为了确保工作人员的安全，以下是线路临时拉线需要遵守的安全要求：
1. 严格按照规范操作。
在进行临时拉线时，必须遵循相关的操作规范和安全标准。
严格按照规范操作，确保线路的安全和可靠性。
2. 使用符合标准的材料。
临时拉线所使用的材料必须符合国家或地方标准，质量可靠，且经过验收合格。
3. 临时拉线应与原有线路保持足够的距离。
临时拉线必须与原有线路保持足够的距离，以避免干扰原有线路的正常运行，同时也要避免因线路之间的相互作用产生危险。
4. 确保接头牢固可靠。
临时拉线的接头必须牢固可靠，接口电阻小，以确保线路的连通性和稳定性。
5. 安全用电。
在进行临时拉线时，必须采取必要的措施，确保用电安全。
特别是在遇到恶劣天气或其他特殊环境时，必须加强用电安全措施。
6. 操作人员应熟悉操作技能，掌握必要的安全知识。
操作人员必须熟悉相关的操作技能和安全知识，确保操作过程中的安全和可靠性。
总之，线路临时拉线的安全是电力工作人员的首要任务。
只有采取科学的方法和严格的标准，才能确保线路的安全和稳定性，避免不必要的损失和危险。
电力线路拉线基本操作
电力线路拉线基本操作介绍本文档旨在介绍电力线路拉线的基本操作。
拉线是电力线路施工中非常重要的一项工作，正确的操作可以确保线路的可靠性和安全性。
操作流程以下为电力线路拉线的基本操作流程：1. 准备工作：在开始拉线之前，确保已经做好了以下准备工作：准备工作：在开始拉线之前，确保已经做好了以下准备工作：- 审查施工计划和相关图纸；- 确认所需的拉线设备和工具是否齐全；- 检查线路周围的安全情况，确保没有危险因素。
2. 拉线设备安装：按照施工计划的要求，将拉线所需的设备安装到线路上，包括拉线绳、滑车等。
拉线设备安装：按照施工计划的要求，将拉线所需的设备安装到线路上，包括拉线绳、滑车等。
3. 拉线操作：根据线路的具体情况，进行以下操作：拉线操作：根据线路的具体情况，进行以下操作：- 将一端的拉线绳连接到源点处，例如电线杆上的支架；- 运用滑车原理，用力拉动另一端的拉线绳，使之通过需要拉线的支撑点，例如电线杆间的横担；- 适当调整滑车的位置，确保拉线绳顺利通过各个支撑点，避免过度拉紧或松弛。
4. 拉线检查：在拉线操作完成后，进行以下检查：拉线检查：在拉线操作完成后，进行以下检查：- 检查拉线绳是否完整无损；- 检查拉线是否与支撑点良好连接；- 检查拉线过程中是否有异常情况发生。
5. 收尾工作：完成拉线操作后，进行以下收尾工作：收尾工作：完成拉线操作后，进行以下收尾工作：- 检查线路周围的安全情况，确保没有遗留的工具或设备；- 记录拉线的相关信息，如时间、人员等；- 将使用的拉线设备进行清理和整理，妥善存放。
安全注意事项在进行电力线路拉线操作时，需要注意以下安全事项：- 确保操作人员已经了解操作要领，并具备相关的安全培训；- 在操作过程中，严禁使用已损坏或磨损的拉线设备；- 拉线时需要保持沟通畅通，确保操作人员之间的协调与配合；- 在临近高压电设备时，必须采取必要的防护措施，确保人身安全。
结论本文档介绍了电力线路拉线的基本操作流程和安全注意事项。
电力线路基础知识
上一页 下一页 返回
任务一 电力线路的结构
2)铁塔 铁塔是用型钢组装成的立体析架，可根据工程需要做成各种高度和不同
形式的铁塔。铁塔有钢管塔和型钢塔。铁塔机械强度大，使用年限长， 维修工作量少，但耗钢材量大、价格较贵。在变电所进出线和通道狭窄 地段35110 kV可采用双回路窄基铁塔。 2.杆塔按用途分类 按用途分为直线杆、耐张杆、转角杆、终端杆和特种杆五种。特种杆又 包括:跨越通航河流、铁路等的跨越杆，长距离输电线路的换位杆、分支 杆。
制作成9 m , 6 m和4. 5 m三种长度，使用时以电、气焊方式进行连接。
上一页 下一页 返回
任务一 电力线路的结构
4.横担 杆塔通过横担将三相导线分隔一定距离，用绝缘子和金具等将导线固定
在横担上，此外，还需和地线保持一定的距离。因此，要求横担要有足 够的机构强度，导线、地线在杆塔上的布置合理，并保持导线各相间和 对地(杆塔)有一定的安全距离。 横担按材料分为铁横担、瓷横担。横担按用途分为直线横担、耐张横担、 转角横担，按结构分为四线双根横担、四线单根横担、两线横担，见图 2 -5. 2.1.3绝缘子 绝缘子是一种隔电产品，一般是用电工陶瓷制成的，又称瓷瓶。另外还 有钢化玻璃制成的玻璃绝缘子和用硅橡胶制成的合成绝缘子。
上一页 下一页 返回
任务一 电力线路的结构
1)直线杆 直线杆又称中间杆。它分布在耐张杆塔中间，数量最多，在平坦地区，
数量上占绝大部分。正常情况下，直线杆只承受垂直载荷(导线、地线、 绝缘子串和覆冰质量)和水平的风压。因此，直线杆一般比较轻便，机械 强度较低。 2)耐张杆 耐张杆也称承力杆。为了防止线路断线时整条线路的直线杆塔顺线路方 向倾倒，必须在一定距离的直线段两端设置能够承受断线时顺线路方向 的导线、地线拉力的杆塔，把断线影响限制在一定范围内。两个耐张杆 塔之间的距离称为耐张段。
电力拉线制作及安装方法图解
电力拉线制作及安装方法图解1. 拉线一般采用多股镀锌钢绞线，其规格为GJ-35 ～100 。
2．拉线连接金具一般采用楔形线夹和UT 型线夹。
拉线制作时，钢绞线按需用长度计算确定后分别截取上把和下把，并用楔形线夹对上把两端及下把与悬式绝缘子连接端进行固定绑扎。
楔形线夹舌板与拉线接触应吻合紧密，受力后无滑动现象，线夹凸肚在尾线侧，安装时不应损伤线股，拉线弯曲部分不应有明显松股。
楔形线夹露出的尾线长度为30-50cm，并用镀锌铁线（钢线卡子）与主拉线绑扎固定。
拉线回尾绑扎长度为8-10cm，端部留头3-5cm。
绑扎时切勿破坏镀锌铁线的镀锌层。
3．腐蚀地区拉线棒直径应适当加大2mm～4mm或采取其它有效的防腐措施。
楔形线夹露出的尾线长度为30-50cm拉线回尾绑扎长度为8-10cm端部留头3-5cm普通拉线安装1. 拉线底把应采用热镀锌拉线棒，安全系数不小于3，最小直径不应小于16mm，拉线棒与拉线盘应垂直，连接处应采用双螺母，其外露地面部分的长度应为500～700mm，需做防腐处理时，防护部位为自地下500mm 至地上200mm处涂沥青，缠麻袋片两层，再刷防腐油。
2. 拉线应采用专用的拉线抱箍，拉线抱箍安装在距离横担下沿不大于5cm处，拉线上把和拉线抱箍连接处采用延长环连接。
3. 当同一组拉线采用双线夹并采用连板时，其尾线端的方向应统一。
4. 楔形线夹的螺栓与延长环连接好后R 型销针的开口30 °～60 °。
5.拉线紧好后，UT型线夹应有不小于二分之一的螺杆丝扣长度可供调整。
UT型线夹的双螺母应拧紧并牢靠，其螺帽外露螺栓长度不得大于全部螺纹长度的三分之一，也不得小于。
2-5cm为度长。
一般外露螺栓2cm6. 当拉线从导线之间穿过及拉线松脱可能碰触导线时应装设拉线绝缘子，拉线绝缘子的电压等级应与线路电压等级一致。
当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m。
7. 城区或人口聚集地拉线安装完成后应安装拉线护套（黄黑相间护套管），拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °拉线抱箍安装在距离横担下沿不大于5cm处拉线棒外露地面部分的长度应为500～700mm外露螺栓长度为2-5cm拉线对地面夹角宜为45 °，若受地形限制，不应大于60 °、小于30 °当拉线断开情况下，拉线绝缘子距地面的垂直距离不应小于2.5m拉线绝缘子拉线护套管不穿越导线拉线安装图：穿越导线拉线安装图：预绞式拉线制作1. 预绞式拉线连接金具一般采用螺旋式预绞式耐张线夹。
电力线路拉线基本要点
电力线路拉线基本要点
本文旨在介绍电力线路拉线的基本要点，以提供参考和指导。
1. 确定拉线位置
在拉线之前，需要仔细确定拉线的位置。
这包括选择合适的地点，考虑地形和环境因素，并确保拉线路径不受任何障碍物的干扰。
2. 确定拉线长度
根据实际需求和设计要求，确定拉线的长度。
考虑到电力传输
的效率和线路的综合成本，应合理确定拉线的长度。
3. 选择合适的拉线材料
根据所需的电流传输能力、拉线长度和环境条件，选择合适的
拉线材料。
常用的拉线材料包括铝和铜。
根据实际情况选择合适的
导线截面和材料。
4. 确定拉线的悬挂方式
确定拉线的悬挂方式是非常重要的一步。
根据实际情况，可以选择不同的悬挂方式，如绝缘子悬挂、档板悬挂等。
确保悬挂方式稳定可靠，能够承受线路的张力和风载荷。
5. 确保拉线的安全性
在拉线过程中，必须严格遵守安全操作规程，确保施工人员的安全。
合理安排施工时间和人员，采取必要的安全防护措施，提高工作效率和安全性。
6. 进行拉线调试和检测
拉线完成后，需要进行调试和检测工作。
确保拉线的电气连接正常，并进行必要的测试和检查，以确保电力线路的正常运行。
以上为电力线路拉线的基本要点。
在实际操作中，应根据具体情况进行针对性的调整和考虑。
这些要点将为电力线路拉线提供一定的指导和帮助。
电力线路拉线基本知识
拉线与安装为了防止架空线路杆塔倾覆、杆塔承受过大的弯矩与横担扭歪等,需要在杆塔或横担等部位打设拉线。
拉线的作用就是使拉线产生的力矩平衡杆塔承受的不平衡力矩,增加杆塔的稳定性。
凡承受固定性不平衡荷载比较显著的电杆,如终端杆、角度杆、跨越杆等均应装设拉线。
为了避免线路受强大风力荷载的破坏,或在土质松软的地区为了增加电杆的稳定性,也应装设拉线。
一、拉线的种类架空配电线路中,根据拉线的用途与作用的不同,一般拉线有以下几种:1、普通拉线普通拉线就就是我们常见的一般拉线,应用在终端杆、角度杆、分支杆及耐张杆等处,主要作用就是用来平衡固定性不平衡荷载,如图2－3－25所示。
图2－3－25 普通拉线2、人字拉线人字拉线,就是由两普通拉线组成,装在线路垂直方向电杆的两侧,用于直线杆防风时,垂直于线路方向;用于耐张杆时顺线路方向。
线路直线耐张段较长时,一般每隔7－10基电杆作一个人字拉线。
如图2－3－26所示。
图2－3－26 人字形拉线3、十字拉线十字拉线又称四方拉线,一般在耐张杆处装设,为了加强耐张杆的稳定性,安装顺线路人字形拉线与横线路人字形拉线,总称十字形拉线。
4、水平拉线水平拉线又称为高桩拉线,在不能直接作普通拉线的地方,如跨越道路等地方,则可作水平拉线。
高桩拉线就是通过高桩将拉线升高一定高度不会妨碍车辆的通行。
图2－3－27 水平拉线图5、弓形拉线弓形拉线又称自身拉线在地形或周围自然环境的限制不能安装普通拉线时,一般可安装弓形拉线,如图2－3－28。
弓形拉线的效果会有一定折扣,必要时可采用撑杆,撑杆可以瞧成就是特殊形式的拉线。
图2－3－28 弓形拉线6、 Y形拉线Y形拉线主要应用在电杆较高、多层横担的电杆,Y形拉线不仅防止电杆倾覆,而且可防止电杆承受过大的弯矩,装设时可以在不平衡作用力合成点上下两处安装Y形拉线。
图2－3－29 Y形拉线7、X形拉线X形拉线常用于门型双杆,既防止了杆塔顺线路、横线路倾倒,又减少了线路占地宽度。
输电线路杆塔上拉线调整及更换安全风险识别防范
输电线路杆塔上拉线调整及更换安全风险识别防范在输电线路的使用过程中，杆塔上的拉线需要定期进行调整和更换，以确保电力系统的正常运行。
同时，在操作这些任务时，也存在着各种安全风险。
本文将介绍输电线路杆塔上拉线调整及更换的安全风险识别和防范措施。
拉线调整与更换杆塔上的拉线是承载输电线路和杆塔重量的主要构件之一。
它们需要定期进行调整和更换，以确保它们的紧固和固定状态，并及时修复因使用年限过长或氧化等原因导致的损坏。
首先，需要确定拉线的使用年限，以便在过期之前进行及时更换。
其次，应该定期检查拉线表面是否出现损坏，例如裂缝，锈蚀或其他损坏标志。
如果发现损坏迹象，那么必须马上拆下该拉线并更换一个新的。
进行拉线调整时，需要先拆下它们，然后重新装配并重新定位以确保它们的固定状态。
在重新安装时，需要注意杆塔热胀冷缩的性质，及时调整杆塔拉线的长度和位置。
安全风险进行拉线调整和更换时，存在着各种安全风险。
1. 高空工作安全风险大多数拉线都安装在高高的杆塔上，所以进行调整和更换时，要进行高空作业。
这种工作条件下，一旦发生意外，将会造成严重的人身伤害和财产损失。
因此，必须放置专业的工具和保护设备，以保证操作人员的安全。
2. 电气安全风险在拆除和重新安装电力设备时，如果不遵守正确的绝缘程序，操作人员就容易触电并且造成电气灾害。
与此同时，当操作人员站稳在操作台上时，很容易摔下来，导致高空坠落。
因此，必须有专门的监督和安全指导员来负责与每个电力工作区域进行联系。
3. 操作错误风险在进行拉线调整和更换工作时，如果处理不当，杆塔的稳定性和安全性将会下降。
如果该线路设计限制过小，那么落在杆塔上方的负载依然会给杆塔带来巨大的压力。
如果在拆除和重新安装时没有正确的定位，将会导致杆塔脱离，给人员和线路造成巨大的损失。
因此，必须有完整的操作流程和标准来指导操作人员的操作。
风险防范措施为了有效识别和防范所有的安全风险，需要采取一系列的措施来保障操作人员的安全：1. 安全培训除了进行相应的岗位教育和技能培训之外，各电力公司也需要认真阅读并执行相关的标准操作程序。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
拉线与安装为了防止架空线路杆塔倾覆、杆塔承受过大的弯矩和横担扭歪等，需要在杆塔或横担等部位打设拉线。
拉线的作用是使拉线产生的力矩平衡杆塔承受的不平衡力矩，增加杆塔的稳定性。
凡承受固定性不平衡荷载比较显著的电杆，如终端杆、角度杆、跨越杆等均应装设拉线。
为了避免线路受强大风力荷载的破坏，或在土质松软的地区为了增加电杆的稳定性，也应装设拉线。
一、拉线的种类架空配电线路中，根据拉线的用途和作用的不同，一般拉线有以下几种：1、普通拉线普通拉线就是我们常见的一般拉线，应用在终端杆、角度杆、分支杆及耐张杆等处，主要作用是用来平衡固定性不平衡荷载，如图2－3－25所示。
图2－3－25 普通拉线2、人字拉线人字拉线，是由两普通拉线组成，装在线路垂直方向电杆的两侧，用于直线杆防风时，垂直于线路方向；用于耐张杆时顺线路方向。
线路直线耐张段较长时，一般每隔7－10基电杆作一个人字拉线。
如图2－3－26所示。
图2－3－26 人字形拉线3、十字拉线十字拉线又称四方拉线，一般在耐张杆处装设，为了加强耐张杆的稳定性，安装顺线路人字形拉线和横线路人字形拉线，总称十字形拉线。
4、水平拉线水平拉线又称为高桩拉线，在不能直接作普通拉线的地方，如跨越道路等地方，则可作水平拉线。
高桩拉线是通过高桩将拉线升高一定高度不会妨碍车辆的通行。
图2－3－27 水平拉线图5、弓形拉线弓形拉线又称自身拉线在地形或周围自然环境的限制不能安装普通拉线时，一般可安装弓形拉线，如图2－3－28。
弓形拉线的效果会有一定折扣，必要时可采用撑杆，撑杆可以看成是特殊形式的拉线。
图2－3－28 弓形拉线6、 Y形拉线Y形拉线主要应用在电杆较高、多层横担的电杆，Y形拉线不仅防止电杆倾覆，而且可防止电杆承受过大的弯矩，装设时可以在不平衡作用力合成点上下两处安装Y形拉线。
图2－3－29 Y形拉线7、X形拉线X形拉线常用于门型双杆，既防止了杆塔顺线路、横线路倾倒，又减少了线路占地宽度。
二、拉线的结构城网、农网改造后，配电线路已经很少采用木杆、铁绞线、心形环、地横木等，大多采用钢绞线、楔型线夹、拉线盘等新材料，使拉线的承力得到进一步改善，也使安装、调整过程简单化。
从上到下，配电线路杆塔的拉线一般由下列元件构成：拉线抱箍、延长环、楔型线夹（俗称上把）、绞线、拉线绝缘子、绞线、UT型线夹（俗称下把、底把）、拉线棒和拉线盘（过去采用地横木）。
图2－3－30 拉线结构拉线抱箍、拉线抱箍一般固定在横担下方不大于0.3m处。
有的施工人员图省事，借用顶相双合抱箍来固定拉线或拉线抱箍安装在横担上方，这都是极不安全的做法，必须改正，因为一旦拉线松弛或突然断开，拉线必定会靠近导线，甚至会弹在导线上，后果不堪设想。
延长环、拉线用U形挂环型号适用范围破坏荷重不小于（kN）重量（公斤）UL-7 与NX-1线夹配套69 0.65 UL-10 与NX-2线夹配套98 0.92 UL-16 与NX-3线夹配套157 1.64 UL-20 与NX-4线夹配套196 2.90楔型线夹（俗称上把）、楔型线夹：型号适用钢绞线破坏荷重不小于（kN）重量（公斤）型号外径（毫米）NX-1GJ-25～50 6.6～7.845 1.19NX-2GJ-50～709.0～11.088 1.76NX-3GJ-100 ～12013.0～14.0143 3.20NX-4GJ-135～15015.0～16.0164 5.30拉线绝缘子钢筋混凝土电杆的拉线一般不装设拉线绝缘子，如拉线从导线之间穿过，应装设与线路电压等级相同的拉线绝缘子或采取其它绝缘措施。
拉线绝缘子应装在最低导线以下，在断拉线的情况下，拉线绝缘子离地面高度不应低于2.5m。
拉线绝缘子的强度安全系数不应小于3.0，因此，拉线的设计应严格执行规程要求。
但是，拉线绝缘子毕竟没有直拉牢固，必须用钢丝卡卡牢，要保证绝缘子两端钢线绝对能承受线路侧的拉力。
UT型线夹（俗称下把、底把）、UT型线夹（不可调式）型号适用钢绞线破坏荷重不小于（kN）重量（公斤）型号外径（毫米）NU-3GJ-100～12013.0～14.0143 4.21 NU-4GJ-135～15015.0～16.01647.27（3）UT型线夹（可调式）型号适用钢绞线破坏荷重不小于（kN）重量（公斤）型号外径（毫米）NUT-1GJ-25～50 6.6～9.045 2.1 NUT-2GJ-50～709.0～11.088 3.2 NUT-3GJ-100 ～12013.0～14.0143 5.4 NUT-4GJ-135～15015.0～16.01647.2注：NUT-3、NUT-4两种线夹的U型螺丝上带有顶杠。
拉线棒拉棒从拉盘拉出方向要与拉线对应，而拉盘埋入时拉盘的平面要与拉棒垂直，拉线棒与拉线盘的连接应使用双螺母。
埋设拉线盘的拉线坑应有滑坡（马道），拉线坑、杆坑的回填土，应每0.3m夯实一次，最后必须培出高于地面0.3~0.5m的防沉土台，在拉线和电杆易受洪水冲刷的地方，应设保护桩。
拉线盘钢线卡子适用导线重量型号型号外径（毫米）（公斤）JK-1GJ-25～35 6.6～7.80.18JK-2GJ-50～709.0～11.00.30拉线坑的定位必须定位在实处，不得定在淤泥、河坎上。
这些地方有时虽然埋得很深，但覆盖的泥土压力不足，达不到要求的拉力，拉线坑的填土必须是实土，不得将淤泥、容易腐烂不实的杂物填入拉线坑内，以防造成压力不足，拉盘向上爬移。
拉线的设计要求一般来说，线路较长，导线线径较粗，则线路拉力较大，要根据线路段的长度、线径的粗细，也就是根据线路的拉力大小来确定拉线的粗细、拉盘的大小、拉棒的粗细。
拉线的横截面要与所拉导线的横截面相对应，其强度设计安全系数应不小于2，最小规格不小于35mm2。
拉棒直径不应小于16mm，拉盘不低于40cm×60cm。
拉盘的埋设深度，应根据土质条件和电杆的倾覆力矩确定，其抗拔稳定安全系数不应小于下列数据：直线杆1.5，耐张杆1.8，转角杆、终端杆2.0，埋深一般不得浅于2m。
按要求，底把露出地面部分的长度应为0.3~0.5m。
拉棒略短，拉盘埋深可浅一些，但不得浅于线路的电杆埋设深度。
拉线应采用镀锌钢绞线或镀锌铁线，拉线棒及其它地下铁件应热镀锌。
严重腐蚀地区，拉线棒直径应适当加大2~4mm或采用其它有效的防腐措施。
跨越道路、电车行车线的水平拉线，对路面中心的垂直距离不应小于6m或9m。
为了提高拉线的安全性，现多数地方即使采用混凝土电杆，电杆的拉线也大多加装了拉线绝缘子。
拉线绝缘子也可以由复合绝缘子与楔形线夹组合代替。
三、拉线的制作拉线的制作过程主要是钢绞线做回头和回头尾线的固定绑扎方法。
现做简单介绍。
1、钢绞线的截取钢绞线截取长度可以进行计算，但考虑到拉线制作所使用金具、绝缘子的差别，计算长度往往和实际有一定出入，通常可根据经验估计实际长度。
但有拉线绝缘子的拉线钢绞线分为上、下两部分，上部长度应保证拉线绝缘子有合适的位置。
钢绞线在截取前应用扎丝在剪断处两侧各缠三到五圈，然后再剪断，防止钢绞线散股。
2、钢绞线回头的制作方法制作回头前应量取回头的长度，一般上、下把回头长度可取300－500mm。
回头的制作方法如图2－3－31所示：图2－3－31 钢绞线回头的制作3、将钢绞线穿入楔型线夹并将回头绑扎固定把钢绞线穿入楔型线夹时，短头应从楔型线夹的凸肚侧穿出，钢绞线应紧贴楔型线夹的舌头。
如果钢绞线的弯合适，穿入时就比较省力，钢绞线与舌头之间的间隙就越小，工艺就好。
弯的大小与钢绞线的粗细、楔型线夹的大小有关，钢绞线应与楔型线夹配套使用。
在以前的拉线制作中，由于没有楔型线夹，绑扎铁丝通常采用8号铁丝，对缠绕长度也有严格的规定，如表2－3－11所示。
表2－3－11 拉线钢绞线的回头绑扎长度规定钢绞线截面上把绝缘子下端下把花缠上25 200 200 150 250 8035 250 250 200 250 8050 300 300 250 250 80现在由于采用了楔型线夹，即使不用绑扎，钢绞线也无法从楔型线夹中抽出，所以绑扎只是起简单固定和美观的作用。
建议采用12号或10号铁丝，上把缠绕长度不小于20mm,下把不小于40mm，钢绞线端头漏出50mm,缠绕后用钳子拧两到三回结辨。
对于拉线绝缘子回头的制作方法仍然采取表中以前的做法。
四、拉线安装的有关要求1、拉线打设的方向应与电杆的受力方向相反且在同一条直线上。
承力拉线应与线路方向的中心线对正；分角拉线与线路分角线对正；防风拉线应与线路垂直。
2、拉线与地面的夹角越小效果就越好，但线路占地范围大，所以拉线与地面夹角一般为45度－60度。
3、配电线路拉线不宜固定在横担上，拉线抱箍设于横担下200-300mm。
4、拉线受力较大时应采用拉线棒和拉线盘。
拉线棒应与拉线盘垂直，拉线棒出土漏出地面长度为500-700mm，拉线坑需挖一马道，拉线盘距地面1．2－1．5m。
5、高压杆应采用50以上的钢绞线；低压杆可用较细的钢绞线，但需要满足拉力和安全系数的要求。
6、采用楔型线夹、UT线夹时，尾线长度为300-500mm，在凸肚侧穿出。
装设后无抽筋现象，钢绞线贴紧舌头。
7、无论采用UT线夹还是花蓝螺栓，拉线安装完毕，都应有一半以上的调整长度，以便以后拉线松的时候进行调整。
采用花蓝螺栓时应用8号铁丝封固。
图2－3－32 花篮螺丝的封装8、安装的拉线绝缘子位置，应使拉线断线而沿电杆下垂时，绝缘子离地面的高度在2.5m以上，不致触及行人。
同时使绝缘子距电杆最近应在2.5m以上，以便在杆上作业时不致触及接地部分，如图2－3－33图2－3－33 拉线绝缘子的安装位置9、拉线跨越道路时应距地面保证5m以上的高度，如不满足，可采用高桩拉线。
高桩拉线的拉线柱埋深为杆长的1/6以上，有无坠线视情况而定，拉线柱应向张力反方向倾斜100度－200度，坠线与拉线柱夹角不小于300度，坠线固定点距顶端250mm。
10、在地形条件受到限制的地方无法安设拉线时，可用撑杆代替拉线稳定电杆。
使用撑杆时，其梢径不得小于16Cm，撑杆与电杆的夹角以25度-260度为最经济（误差50）。
埋设深度为0．8～1m，撑杆与主杆固定结合处应削成斜面，用螺栓紧固，再以8号铁线在螺丝上下两端各缠5圈。
对于混凝土电杆，用两副拉线抱箍固定即可。
拉线的安装采用楔型线夹及UT型线夹固定的拉线安装时，要做到：·安装前丝扣上应涂润滑剂；·夹舌板与拉线接触应紧密，受力后无滑动现象，线夹的凸肚应在尾线侧，安装时不得损伤导线；·拉线弯曲部分不应有明显松股，线夹处露出的尾线长度不宜超过0.4m；·同一组拉线使用双丝夹时，其尾线端的方向应作统一规定。
采用拉桩杆的拉线安装应符合下列规定：拉桩杆埋设深度不应小于杆长的1/6；拉桩杆应向反方向倾斜15度 20分拉桩坠线与拉桩夹角不应小于30度拉桩坠线上端固定点的位置距拉桩杆顶应为0.25m，距地面不应小于4.5m。
