视频监控系统原理与维修
视频监控系统故障排除及维修方法
视频监控系统故障排除及维修方法一、故障排除方法1. 视频画面模糊或有杂乱干扰故障原因可能是摄像头镜头污垢导致，解决方法如下：- 使用专门的镜头清洁布擦拭摄像头镜头表面，确保镜头干净无污垢。
- 检查摄像头与监控设备之间的连接线路，确保连接稳固。
- 若经过以上方法依然无法解决问题，可能是摄像头本身故障，需要更换或维修。
2. 视频信号异常无法传输故障原因可能是信号线路故障或设备配置错误，解决方法如下：- 检查信号线路是否有损坏或接触不良，排除故障线路并更换。
- 检查视频设备的配置，确保所有参数正确设置，如分辨率、时间同步等。
- 若出现无法解决的信号传输问题，可能是设备本身存在问题，需要联系厂商进行维修或更换。
3. 视频无法录制或录像文件损坏故障原因可能是存储设备故障或设置错误，解决方法如下：- 检查存储设备是否正常运行，确保硬盘或者存储卡没有损坏。
- 检查视频录制设置，确保录制时间、录制质量等参数设置正确。
- 若问题仍然存在，可能是存储设备本身存在问题，需要更换或修复。
二、系统维修方法1. 视频监控设备维护定期维护摄像头及监控设备可以减少故障发生的概率，维护方法如下：- 清洁摄像头镜头，防止灰尘和污垢影响画面质量。
- 检查设备的连接线路，确保连接稳固可靠。
- 定期检查和更新监控设备的固件，以确保系统的稳定性和安全性。
2. 硬盘及存储设备维护保持硬盘及存储设备的正常运行可以防止数据丢失或损坏，维护方法如下：- 定期清理硬盘，删除不必要的视频文件，释放存储空间。
- 检查存储设备的健康状况，如有问题及时更换或修理。
- 备份重要的视频文件，防止意外数据丢失。
3. 系统更新与升级定期更新和升级监控系统软件及固件是保障系统性能的重要措施，注意事项如下：- 关注监控设备厂商的更新和升级信息，并及时进行操作。
- 更新和升级过程中，一定要按照厂商的说明和步骤进行，避免错误操作导致系统无法正常运行。
结语通过本文介绍的视频监控系统故障排除及维修方法，可以帮助您更好地解决常见故障，并保持系统的正常运行。
视频监控系统的工作原理
视频监控系统的工作原理视频监控系统是一种通过摄像机和视频录像机等设备，通过传输、存储和处理视频信号，以实现对特定区域进行实时监控和记录的系统。
它广泛应用于安保领域、交通管理、工业控制等各个领域。
本文将详细介绍视频监控系统的工作原理。
一、视频监控系统的基本组成视频监控系统由摄像机、传输介质、存储设备、视频处理器和监控显示器等多个组件组成。
1. 摄像机：摄像机是视频监控系统的核心部件，通过光学透镜将实时画面转化为电子信号，并传输给其他设备进行处理和显示。
2. 传输介质：传输介质负责将摄像机产生的电子信号传输到其他设备。
主要有有线传输和无线传输两种方式。
有线传输可以使用电缆或光纤进行数据传输，传输速度快、稳定性高；无线传输则通过无线电波将信号传输到接收设备，具有灵活性和便携性等优势。
3. 存储设备：存储设备用于将视频信号进行录制和存储。
常见的存储设备包括硬盘录像机（DVR）、网络硬盘录像机（NVR）等。
这些设备具有大容量、高稳定性和可靠性的特点，可以长时间保存视频数据。
4. 视频处理器：视频处理器负责对摄像机采集到的视频信号进行处理和编码。
它可以对图像进行增强、压缩、分割和分析等操作，以提高视频质量和减少存储空间的占用。
5. 监控显示器：监控显示器用于显示摄像机传输过来的视频画面。
它可以将多个摄像机的画面分屏显示，以便实时监控和比对。
二、视频监控系统的工作原理可以分为图像采集、信号传输、信号处理和图像展示四个步骤。
1. 图像采集：视频监控系统通过摄像机对特定区域的图像进行采集。
摄像机的镜头接收到光线，并将光线信息转换为电子信号。
这些信号包含着图像的亮度、饱和度、对比度等信息。
2. 信号传输：摄像机产生的电子信号需要通过传输介质传输到其他设备。
有线传输通过电缆或光纤将信号传输到存储设备或视频处理器等设备；无线传输通过无线电波将信号传输到接收设备。
传输过程中需要保证信号的稳定性和安全性。
3. 信号处理：视频处理器接收到图像采集设备传输过来的信号后，对信号进行处理和编码。
视频监控工作原理
视频监控工作原理
视频监控工作原理是通过摄像机捕捉现场图像信息，将其转换为电信号，并通过传输介质传输到监控中心，然后经过图像处理和存储等一系列操作，最终实现对现场情况的实时或离线监控。
具体而言，视频监控系统由以下几个主要组成部分构成：
1. 摄像机：负责捕捉现场的视觉信息，将其转换为电信号。
常见的摄像机包括模拟摄像机和网络摄像机。
2. 传输介质：将摄像机捕捉到的电信号进行传输，传输介质可以是同轴电缆、光纤、以太网等。
3. 监控中心：接收和处理来自摄像机的图像信号，进行图像处理、存储和显示等操作。
监控中心通常配备显示屏、监控主机和存储设备。
4. 图像处理：对摄像机传输的图像信号进行处理，包括图像增强、噪声抑制、分析等。
通过图像处理，可以提高图像的清晰度和质量，提供更好的监控效果。
5. 存储设备：用于存储监控系统捕捉到的图像和视频数据。
传统的存储设备包括硬盘录像机（DVR）和网络视频录像机（NVR），而现代的存储设备则常常采用云存储技术。
6. 监控软件：对监控系统进行控制和管理的软件，提供监控图
像的实时显示、录像回放、报警处理等功能。
监控软件可以在监控中心的计算机上运行，也可以安装在移动设备上进行远程监控。
视频监控工作原理的基本流程为：摄像机捕捉现场图像信息，将其转换为电信号，通过传输介质传输到监控中心。
监控中心接收到信号后，进行图像处理和存储等操作，最后通过监控软件进行监控展示和管理。
视频监控系统广泛应用于各个领域，如公共安全、交通管理、园区管理、企业安保等，为社会提供了重要的安全保障和信息管理手段。

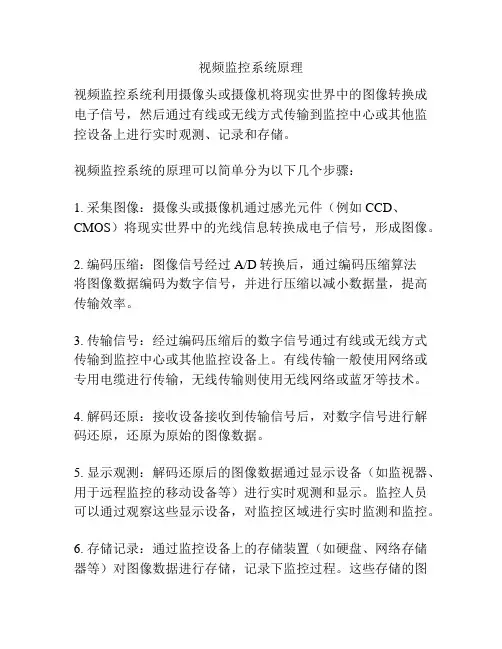

视频监控系统原理
视频监控系统原理
视频监控系统利用摄像头或摄像机将现实世界中的图像转换成电子信号，然后通过有线或无线方式传输到监控中心或其他监控设备上进行实时观测、记录和存储。
视频监控系统的原理可以简单分为以下几个步骤：
1. 采集图像：摄像头或摄像机通过感光元件（例如CCD、CMOS）将现实世界中的光线信息转换成电子信号，形成图像。
2. 编码压缩：图像信号经过A/D转换后，通过编码压缩算法
将图像数据编码为数字信号，并进行压缩以减小数据量，提高传输效率。
3. 传输信号：经过编码压缩后的数字信号通过有线或无线方式传输到监控中心或其他监控设备上。
有线传输一般使用网络或专用电缆进行传输，无线传输则使用无线网络或蓝牙等技术。
4. 解码还原：接收设备接收到传输信号后，对数字信号进行解码还原，还原为原始的图像数据。
5. 显示观测：解码还原后的图像数据通过显示设备（如监视器、用于远程监控的移动设备等）进行实时观测和显示。
监控人员可以通过观察这些显示设备，对监控区域进行实时监测和监控。
6. 存储记录：通过监控设备上的存储装置（如硬盘、网络存储器等）对图像数据进行存储，记录下监控过程。
这些存储的图
像数据可以供后续查询、回放和分析使用。
7. 报警处理：监控系统可以配备一些传感器（如红外传感器、烟雾报警器等），用于监测异常情况（如入侵、火灾等）。
当检测到异常情况时，系统可以自动触发报警，并迅速向操作人员发送警报信息，使其能够及时采取相应的措施。
通过这些步骤，视频监控系统能够实现对监控区域进行实时监测、记录和存储，提高安全性和管理效率。
视频监控系统维护与维修
视频监控系统维护与维修视频监控系统的维护和维修是一项艰巨而重要的任务。
监控系统的故障点主要包括设备质量问题、长期使用导致的老化、市电电压不稳定、线路受损、环境变化和施工质量问题等。
因此，维护监控设备需要备件齐、配件齐、工具齐、仪器齐的基本维护条件。
备件库主要储备重要但不易马上修复的设备，配件则用于设备的维修。
维修工具及检修仪器也必不可少，如各种钳子、螺丝刀、测电笔、电烙铁、胶布、万用表、示波器、视频测试仪、光纤测试仪器等等。
在维护过程中，还需做好防潮、防尘、防腐、防雷、防干扰的工作，以尽可能保证设备的正常运行。
监控系统的各种采集设备需要重点维护防潮、防尘、防腐。
例如，摄像机长期悬挂在道路立杆上，防护罩和防尘玻璃会被灰尘、碳灰等混合物覆盖，严重影响收视效果和设备寿命。
在湿气较重的地方，需要调整设备防护和安装位置，采取除湿措施来提高设备的防潮能力。
在维护过程中，防雷问题也必须高度重视，主要是要做好设备接地的防雷地网。
此外，防干扰也是重要的，布线时应坚持强弱电分开原则，按通信和电力行业的布线规范施工。
每季度需要对设备进行除尘、清理，卸下部件进行彻底吹风除尘，并用无水酒精棉擦干净各个镜头，确保机器正常运行。
同时需要检查机房通风、散热、净尘、供电等设施，确保机器有良好的运行环境。
根据设备的使用说明，每季度需要检测各项技术参数和监控系统传输线路质量，处理故障隐患，并协助监控主管设定使用级别等数据，确保各部分设备功能正常。
对易老化的设备部件每季度进行全面检查，一旦发现老化现象应及时更换或维修。
对易吸尘部分每季度定期清理一次，如监视器暴露在空气中，要定期擦拭监视器，校对监视器的颜色和亮度。
对长时间工作的监控设备每月定期维护一次，以免出现故障。
当键盘操作失灵时，如果检查连线无问题，那么很可能是键盘死机了。
通常，键盘的操作说明书上都会提供解决死机问题的方法，例如主机复位等方式。
如果这些方法都无法解决问题，那么很可能是键盘本身出现了故障。

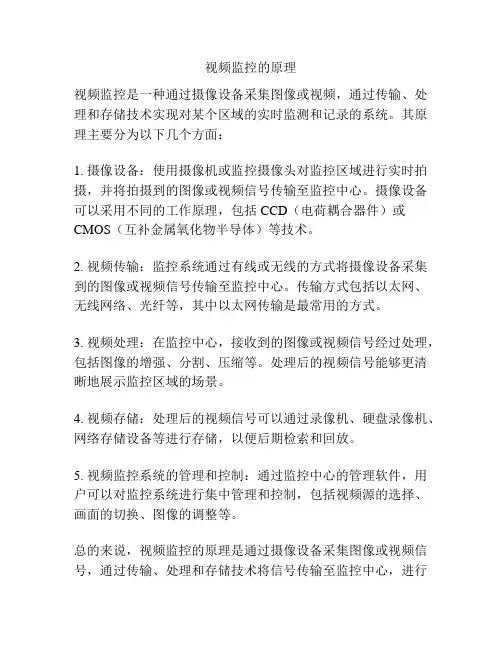

视频监控的原理
视频监控的原理
视频监控是一种通过摄像设备采集图像或视频，通过传输、处理和存储技术实现对某个区域的实时监测和记录的系统。
其原理主要分为以下几个方面：
1. 摄像设备：使用摄像机或监控摄像头对监控区域进行实时拍摄，并将拍摄到的图像或视频信号传输至监控中心。
摄像设备可以采用不同的工作原理，包括CCD（电荷耦合器件）或CMOS（互补金属氧化物半导体）等技术。
2. 视频传输：监控系统通过有线或无线的方式将摄像设备采集到的图像或视频信号传输至监控中心。
传输方式包括以太网、无线网络、光纤等，其中以太网传输是最常用的方式。
3. 视频处理：在监控中心，接收到的图像或视频信号经过处理，包括图像的增强、分割、压缩等。
处理后的视频信号能够更清晰地展示监控区域的场景。
4. 视频存储：处理后的视频信号可以通过录像机、硬盘录像机、网络存储设备等进行存储，以便后期检索和回放。
5. 视频监控系统的管理和控制：通过监控中心的管理软件，用户可以对监控系统进行集中管理和控制，包括视频源的选择、画面的切换、图像的调整等。
总的来说，视频监控的原理是通过摄像设备采集图像或视频信号，通过传输、处理和存储技术将信号传输至监控中心，进行
实时监测和记录。
这样可以实现对某个区域的监控，并对需要的监控视频进行存储和管理。
视频监控系统维修方案
视频监控系统维修方案1. 背景随着社会的不断发展和进步，视频监控系统在各个领域中扮演着越来越重要的角色。
然而，由于长时间的使用和各种原因导致的故障，视频监控系统可能需要进行维修和维护。
本文档旨在提供一个视频监控系统维修方案，确保系统能够正常运行，保障安全和监控的需要。
2. 维修流程2.1 故障报告和确认当发现视频监控系统出现故障时，用户应立即向系统维护人员报告问题，详细描述故障情况。
系统维护人员将根据报告的内容和现场实际情况进行初步判断并确认故障。
2.2 故障分类和优先级确认故障后，系统维护人员将对故障进行分类，并根据其对系统运行的影响程度确定维修的优先级。
常见的故障分类包括但不限于硬件故障、软件故障、网络故障等。
根据实际情况，维修优先级可以分为紧急、重要和一般三个级别。
2.3 维修计划制定根据故障分类和优先级，系统维护人员将制定维修计划。
维修计划应包括以下内容：- 维修目标和任务：明确维修的目标和具体任务。
- 维修资源准备：安排所需的材料、工具和人力资源。
- 维修时间安排：确定维修开始和结束的时间，尽量避免对正常运营造成过大的干扰。
- 维修方案：详细描述维修过程和步骤，确保维修工作能够顺利进行。
2.4 维修实施和测试在维修计划制定完成后，系统维护人员将按照计划进行维修实施。
维修过程中，应注意安全和预防措施，确保工作人员和设备的安全。
维修完成后，需要对维修后的系统进行测试，验证系统的正常运行和维修效果。
2.5 维修记录和汇总在维修过程中，系统维护人员应及时记录维修情况、维修所用时间和材料等相关信息。
维修完毕后，需要将维修记录进行汇总和归档，以备后续参考和审查。
3. 维修管理3.1 维修管理责任人为了保证视频监控系统的长期稳定运行，需要设立维修管理责任人。
维修管理责任人负责统筹协调维修工作，监督维修过程的执行和维修记录的归档，定期审查维修工作的效果，并提出改进意见。
3.2 维修预算和资源管理维修管理责任人还需要负责制定维修预算和对维修资源进行管理。
视频监控系统原理与维修PPT课件
交换机是视频监控系统的信息枢纽，交换机故障会使整个视频监 控系统瘫痪。
交换机
Power → 电源指示灯 Link /ACT→ 网络连接指示灯 网络连接正常时常亮，有数据通过时闪 烁；如果对应端口网线不通或者远端设备没有工作，此灯不亮。 100M → 网络连接速度为100M时亮
光纤通信系统的基本构成如图所示:
光纤
光纤的结构 光缆一般由缆芯、加强元件和护 层三部分组成。
（1） 缆芯：由单根或多根光纤 芯线组成。
（2）加强元件：用于增强光缆 敷设时可承受的负荷。一般是金 属丝或非金属纤维。
（3）护层：具有阻燃、防潮、 耐压、耐腐蚀等特性，主要是对 已成缆的光纤芯线进行保护。根 据敷设条件可由铝带/聚乙烯综合 纵包带粘界外护层（LAP），钢带 （或钢丝）铠装和聚乙烯护层等 组成。
网线的制作
用压线钳将双绞线一端的外皮剥去3CM， 然后按EIA/TIA 568B标准顺序将线芯撸直并拢。
网线的制作
将芯线放到压线钳切刀处，8根线芯要在同 一平面上并拢，而且尽量直，留下一定的线芯 长度约1.5CM处剪齐。
网线的制作
将双绞线插入RJ45水晶头中，插入过程均 衡力度直到插到尽头。并且检查8根线芯是否 已经全部充分、整齐地排列在水晶头里面。
高速智能球机
AC24V
摄像机
给球机供电需要使用电 源适配器，提供AC24V的 充足的电源。
摄像机
有些摄像机需要提供直 流电源，所用电源适配器 输出电压等于摄像机额定 电压，额定电流不小于摄 像机的额定电流。
摄像机
摄像机的镜头、LED灯及护罩要保持洁净，即使肉眼难以分辨 的污垢也会影响图像的清晰度，可以用柔软的布蘸着清洁剂擦拭， 一般每半年清洁一次。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
系统组成
一、摄像机 二、传输网络 三、交换机 四、监控终端
一、摄像机
无线网桥 数字高速球机
补光灯 扬声器
现在常用的摄像机都是 数字摄像机，网线接口。
通信箱实现数据、视频、 语音、网络等功能的集成。
通信箱
立杆监控点
室内半球摄像机
防爆筒形摄像机
摄像机
防爆球机
DS-2DF7320IW-A 海康威视300万20倍高速智能 球机，DS-2DF7320IW-A，20倍光 学、16倍数字变倍，超低照度， 透雾，强光抑制，电子防抖，智 能运动跟踪，越界侦测、区域入 侵、人脸侦测、音频侦测、进入 区域、离开区域、徘徊、物品遗 留、物品拿取、人员聚集、车牌 识别，IP66，红外180米。
在视频监控系统中，每一路摄像机经过网线或网线→光纤转换器 →光纤→光纤转换器→网线接到交换机的一个端口，视频监控终端也 接到交换机。
交换机是视频监控系统的信息枢纽，交换机故障会使整个视频监 控系统瘫痪。
交换机
Power → 电源指示灯 Link /ACT→ 网络连接指示灯 网络连接正常时常亮，有数据通过时闪 烁；如果对应端口网线不通或者远端设备没有工作，此灯不亮。 100M → 网络连接速度为100M时亮
光纤
光纤的分接 光纤终端盒可以把多芯光纤分接固定，还起到一定的保护作
用。
光纤
光纤的连接和制作光纤接头需要使用光纤熔接机，光纤熔接机 价格在5000至2万，操作难度大，需要联系专业人员熔接，一般 熔接一芯光纤50-100元，外加路费。
光纤
光纤被切断或者过度弯曲，会造成通讯中断。 使用红光笔可以检测光纤的通断，在光纤的一端连接红光笔， 打开后观察另一端是否有激光输出。
当某个端口Link /ACT指示不正常时，可以将该网线插到其它端口使用， 以判断是否交换机单个端口故障。
交换机
四、监控终端
微机可以作为视频监控系统的监控终端，功能强大，但是图像处
理能力和数据存储能力较低。一般使用网络硬盘录像机作为监控终
端，网络硬盘录像机图像处理能力强，可以安装1-32块甚至更多的硬
光纤通信系统的基本构成如图所示:
光纤
光纤的结构 光缆一般由缆芯、加强元件和护 层三部分组成。
（1） 缆芯：由单根或多根光纤 芯线组成。
（2）加强元件：用于增强光缆 敷设时可承受的负荷。一般是金 属丝或非金属纤维。
（3）护层：具有阻燃、防潮、 耐压、耐腐蚀等特性，主要是对 已成缆的光纤芯线进行保护。根 据敷设条件可由铝带/聚乙烯综合 纵包带粘界外护层（LAP），钢带 （或钢丝）铠装和聚乙烯护层等 组成。
磁波抵消）；成本低，速度快，可靠性高。 3、应用
网线的标准传输距离最大100米，适合近距离数据传输，广 泛应用于语音和100Mb/s网络数据传输。
用于网络的双绞线和用于电话系统的双绞线是有差别的。注 意鉴别铁芯网线和铝芯网线。
网线
室内网线
户外网线
网线
双绞线网线
交换机
网线的使用
网线的制作
先准备好需要的材料。取一条适当长度的双绞线； 若干个RJ45水晶头；一把双绞线压线钳；还有双绞线测 试仪。
1、网线
1．结构 两根绝缘铜线拧成有规则的螺旋形（按一定密度规则螺旋排列） 内部绝缘保护层铜导线对（1对/两根，共4对/8根）
铜质细线颜色及线序：
网线
2、特性 具有绝缘保护层的铜导线对按一定密度，规则螺旋互绞在
一起，每一对线对作为一条通信链路； 可降低在传输过程中辐射的电磁波被另一根导线产生的电
高速智能球机
AC24V
摄像机
给球机供电需要使用电 源适配器，提供AC24V的 充足的电源。
摄像机
有些摄像机需要提供直 流电源，所用电源适配器 输出电压等于摄像机额定 电压，额定电流不小于摄 像机的额定电流。
摄像机
摄像机的镜头、LED灯及护罩要保持洁净，即使肉眼难以分辨 的污垢也会影响图像的清晰度，可以用柔软的布蘸着清洁剂擦拭， 一般每半年清洁一次。
2、光纤
光纤的通讯距离在几十至几百公里，通讯距离远，通讯速度 快。
光纤外包一层玻璃同心层构成圆柱体，包层比导芯的折射率 低，使光线全反射至导芯内，经过多次反射，达到传导光波的目 的。
光纤
光导纤维 光导纤维导芯外பைடு நூலகம்一层玻璃同心层构成圆柱体，包层比导芯
的折射率低，使光线全反射至导芯内，经过多次反射，达到传导 光波的目的。
光纤
光纤的两端需要使用光纤收发器把光电信号信号相互转换，光 纤收发器分别连接光纤和网线，网线可以连接到摄像机、交换机、 硬盘录像机等设备。
光纤
光纤收发器的指示灯可以指示网络的工作状态
光纤
三、交换机
交换机是一种用于电信号转发的网络设备。它可以为接入交换机
的任意两个网络节点提供独享的电信号通路。最常见的交换机是以 太网交换机。
网线的制作
用压线钳将双绞线一端的外皮剥去3CM， 然后按EIA/TIA 568B标准顺序将线芯撸直并拢。
网线的制作
将芯线放到压线钳切刀处，8根线芯要在同 一平面上并拢，而且尽量直，留下一定的线芯 长度约1.5CM处剪齐。
网线的制作
将双绞线插入RJ45水晶头中，插入过程均 衡力度直到插到尽头。并且检查8根线芯是否 已经全部充分、整齐地排列在水晶头里面。
6、复位摄像机，重新设置IP地址； 7、更换摄像机；
故障检查
故障现象：多个摄像机同时无法连接。 故障原因：
1、交换机故障； 2、监控终端所用交换机端口故障； 3、监控终端所用网线有断线或RJ45接头接触不良； 4、监控终端地址设置错误； 排除方法： 1、检查是否有交换机指示灯不亮，检查其供电是否正常。 2、把监控终端网线接到交换机的其它端口试用，确定端口 是否故障。 3、使用双绞线测试仪检测网线是否连通，如有问题可以重 新压制RJ45水晶头后再测，确定网线断线需要更换网线。 4、检查监控终端IP地址；
1、把网线接到交换机的其它端口试用，确定端口是否故障。 2、使用双绞线测试仪检测网线是否连通，如有问题可以重 新压制RJ45水晶头后再测，确定网线断线需要更换网线。 3、观察光纤转换器指示灯确定其是否正常工作； 4、使用红光笔检查光纤是否正常； 5、使用万用表测量电源适配器输出电压是否正常，球机一 般为AC24V，其它摄像机一般为DC12V。如果不正常需更换同规格电 源适配器试用。
摄像机
摄像机与照明灯避免相对安装，照明灯的灯光会导致摄像机 逆光拍摄，影响摄像机的成像。
摄像机
二、传输网络
常用传输介质
网线（双绞线）(局域网使用最广泛的一种 传输介质，屏蔽层 加强了传输信号的能力，速 率：10Mbit/s~100Mbit/s，1Gbit/s)。 光纤：光导玻璃构成，远距离网络连接/主 干网络中的重要传输媒介，随制造工艺改进将成 为主流。
盘。
硬盘录像机
网络硬盘录像机VGA接口连接显示器；HDMI接口连接40-50寸的 显示器或液晶电视；USB接口连接键盘鼠标；LAN以太网接口连接交 换机；POE网口可以连接支持POE供电的网络摄像机，可以通过网线 给摄像机提供电源 。
硬盘录像机
故障现象：个别摄像机无法连接。
故障原因：
1、交换机端口故障； 2、网线有断线或RJ45接头接触不良； 3、光纤转换器故障； 4、光纤被切断 5、摄像机电源适配器故障。 6、摄像机IP地址设置错误； 7、摄像机内部故障； 排除方法：
故障检查
END
网线的制作
用压线钳用力压紧水晶头，抽出即可。
网线的制作
将一端的网线就制 作好了，同样方法制 作别一端网线。最后 把网线的两头分别插 到双绞线测试仪上， 打开测试仪开关测试 指示灯亮起来。如果 正常网线，两排的指 示灯都是同步亮的， 如果有此灯没同步亮， 证明该线芯连接有问 题，应重新制作。
网线的制作
