第六章 屋盖
建筑构造第章屋盖

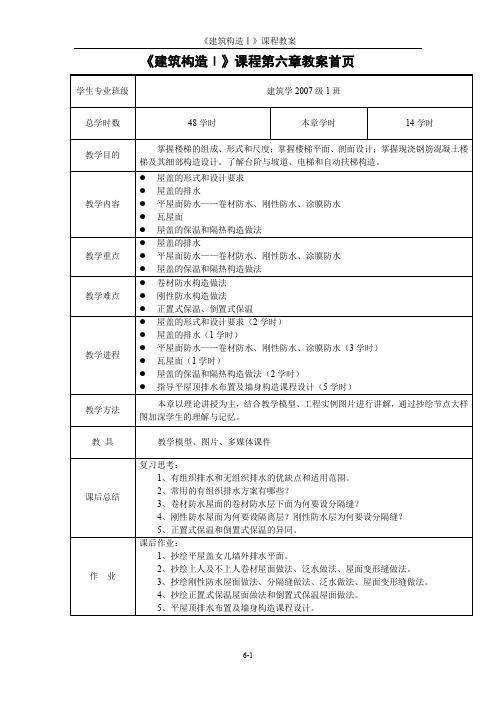

《建筑构造Ⅰ》课程第六章教案首页第六章屋盖第一节屋盖的形式和设计要求●屋盖是围护结构●屋盖是承重结构●屋盖是建筑体量的一部分一、屋盖的形式1、平屋顶●屋盖构造具有多种材料叠合、多层次做法。
●坡度在2%～5%。
2、坡屋顶●坡度在20°～30°。
●主要类型：单坡、硬山、悬山、四坡（盝顶）、庑殿（四阿顶）、歇山（九脊顶）、攒尖、卷棚等3、其他形式的屋顶拱屋盖、折板屋盖、薄壳屋盖、桁架屋盖、悬索屋盖、网架屋盖等二、屋盖的设计要求1、防水要求●指导原则：以“排”为主，以“堵”为辅。
●《屋面工程技术规范》GB 50345-2004将防水分为四个等级：Ⅰ级：25年，三道或三道以上防水设防。
Ⅱ级：15年，二道防水设防。
Ⅲ级：10年，一道防水设防。
Ⅳ级：5年，一道防水设防。
2、保温隔热要求3、结构要求4、建筑艺术要求5、其他要求第二节屋盖的排水一、排水坡度（一）排水坡度的表示方法1、角度法─常用于坡屋顶；如30°。
2、斜率法─可用于坡屋顶，也可用于平屋顶；如1∶20。
3、百分比法─常用于平屋顶；如2%。
（二）、影响屋面排水坡度的因素1、防水材料尺寸大小的影响2、年降雨量的影响3、其他因素的影响（三）、屋面排水坡度的形成1、材料找坡●顶棚平整，但屋面荷载较大●适用于跨度不大的平屋盖，坡度宜为2%。
2、结构找坡●顶棚不平整，但构造简单。
●适用于美观要求不高或设有吊顶的房屋。
●单坡跨大于9M的屋盖宜做结构找坡，坡度不小于3%。
二、屋盖排水方式1、无组织排水（自由落水）●排水方式：屋面→檐口→地面（散水、地沟）→城市地下排水管网●适用范围：3级及以下建筑；檐高小于10米的中、小建筑；少雨地区建筑。
2、有组织排水●排水方式：屋面分区→檐沟（女儿墙）→落水斗→落水管→地面（散水、地沟）→城市地下排水管网●适用范围：年降雨量>900mm地区，檐口高度超过8米的建筑；年降雨量<900mm地区，檐口高度超过10米的建筑；高层建筑、高标准建筑、临街建筑、严寒地区建筑。
第六章 屋盖
二、涂膜防水屋面的构造及做法 （一）氯丁胶乳沥青防水涂料屋面 （二）焦油聚氨酯防水涂料屋面 （三）塑料油膏防水屋面
第六节 瓦屋面 ● 传统瓦屋面防水构造 是在屋面基层上铺盖 各种瓦材，利用瓦材的相 互搭接来防止雨水渗漏。 ● 坡屋面防水构造发展趋势 1、采用现浇钢筋砼屋面，上铺卷材，卷 材上铺设瓦材（有多种），其瓦材主要为 了装饰。 2、轻钢屋架或网架上铺金属波瓦。
第七节 屋盖的保温与隔热 一、屋盖的保温 寒冷地区或有空调设备的建筑，其屋 盖应设计成保温屋面。通常做法是：在屋 面设置保温层 ，以提高屋面热阻。 （一）保温材料 (1) 散料类 如炉渣、矿渣等工业废料，以及膨胀 陶粒、膨胀蛭石、膨胀珍珠岩、矿棉等。
(2) 整体类 一般是以散料类保温材料为骨料，掺入 一定量的胶结材料，现场浇筑而形成的整体 保温层，如水泥炉渣、水泥膨胀珍珠岩及沥 青蛭石、沥青膨胀珍珠岩等。 注：以上两类保温材料可兼作找坡材料。 (3) 板状类 由工厂预先制作成板块类保温材料，如 膨胀珍珠岩板、膨胀蛭石板、加气砼板、泡 沫砼板、泡沫塑料板、木丝板、刨花板、甘 蔗板等。 材料的选用应考虑造价、铺设部位等因素。
（3）水落口（雨水口）构造 水落口是屋面雨水汇集并排至水落管的关 键部位，构造上要求排水通畅，防止渗漏和 堵塞。 水落口有直管式和弯管式两种。直 管式水落口，用于外檐沟排水或内排水。弯 管式水落口，用于女儿墙外排水。
直管式水落口 弯管式水落口
（4）屋面检修孔、屋面出入口构造 屋面检修孔：不上人屋面须设屋面检修 孔。检修孔四周的孔壁可用砖立砌，也可在 现浇屋面板时将混凝土上翻制成，其高度一 般为300mm，壁外侧的防水层应做成泛水 并将卷材用镀锌薄钢板盖缝钉压牢固。 屋面出入口构造： 出屋面的楼梯间一 般需设屋面出入口，如不能保证顶部楼梯间 的室内地坪高出室外，就要在出入口设挡水 的门槛。屋面出入口的构造类同于泛水构造。
第六章屋盖
刚性防水屋面的泛水构造ห้องสมุดไป่ตู้
（三） 檐口构造
刚性防水屋面檐口的形式一般有： 1、自由落水挑檐口 2、挑檐沟外排水檐口 3、女儿墙外排水檐口 4、坡檐口
（a）混凝土防水层悬挑檐口 （b）挑檐板挑檐口
自由落水挑檐口
平屋顶坡檐构造
（四）水落口（雨水口）构造 刚性防水屋面的雨水口同柔性防水屋面 也分为直管式和弯管式两种做法 ，但构造 做法有所不同。
一、屋盖的设计要求 1.防水要求 屋顶防水是屋顶构造设计应满足的基本要 求 。在屋顶的构造设计中，主要是依靠“防 （堵）”和“排（导）”的共同作用来完成 防水要求的 。 2.保温隔热要求 屋顶应具有良好的保温隔热的性能。严 寒地区－主要满足冬季保温的要求；在温热 地区－主要满足夏季隔热的要求；冬冷夏热 地区—既要满足冬季保温的要求又要满足夏 季隔热的要求。
（1）结构层 二、卷材防水屋面构造 （2）找平层 1．基本层次 （3）结合层 （4）防水层 （5）保护层 （一）构造组成
2.辅助层次 （按需设置）
保温层 隔热层 隔蒸汽层 找坡层
保护层的构造做法应视屋面材料及利用情况而定 ， 如：绿豆砂、水溶型等浅色着色剂、铺贴缸砖等 高聚物改性沥青类卷材、高分子卷材、水泥基卷材 沥青类卷材通常用冷底子油作结合层； 高分子卷材则多采用配套基层处理剂 一般采用20mm厚1：3水泥砂浆， 也可采用1：8沥青砂浆 预制或现浇的钢筋混凝土屋面板 根据室内装修标准抹灰或贴面或吊顶
作用二： 在荷载作用下屋面板会产生 挠曲变形，支承端翘起，易于引起混凝土 防水层开裂，如在这些部位预留分格缝就 可避免防水层开裂。
分格缝
分格缝位置
分格缝的位置
1—刚性防水层 2—密封油膏 3—弹性材料 4 —防水卷材 5—隔离层 6— C20细石砼灌缝
第六章 屋盖1
主要内容:1屋盖的形式2屋盖的设计要求3屋盖的排水坡度4屋盖的排水方式民居的屋顶5有组织排水常用方案1 屋盖的形式屋盖形式按外形和结构形式可分为:1)平屋盖2)坡屋盖3)其他形式（膜结构屋盖、壳体屋盖、网架屋盖等）1）平屋盖平屋顶扩大了建筑空间2）坡屋盖景区建筑屋盖-传统的继承和创新学院建筑-波形瓦屋面中国传统建筑坡屋顶形式3）其他形式屋盖汽车站屋盖-曲面屋盖德国议会中心国家体育场——鸟巢综合起来，形式可以用以下简图表示2 屋盖的设计要求屋盖设计的要求保温隔热结构安全建筑艺术防水作为围护结构屋盖基本的功能是防止渗漏,屋面防水分四个等级在寒冷地区的冬季,屋盖要保温;南方在夏季很炎热,屋盖要能隔热屋盖要承受风雨雪荷载,上人屋面还要承受活荷载,栏杆等牢固屋顶是建筑的第五立面,其形式对建筑物的立意影响巨大其他要求屋顶花园,超高层的直升机停机坪,屋顶太阳能集热器等1) 屋盖防水要求：根据《屋面工程技术规范》把屋面防水分成四个等级，各级设防要求不同。
工人在平屋顶铺设防水卷材女儿墙泛水防水构造2)屋盖安全要求:上人屋面设女儿墙和金属栏杆3)屋盖保温隔热要求下图：瓦屋面保温屋面铺聚苯乙烯挤塑保温板4)建筑艺术要求5)其他方面的要求：如屋顶花园，在房顶上进行绿化可以增加屋顶保温隔热效果，扩大建筑使用空间，改善生态环境。
3 屋面排水坡度屋面排水要考虑以下几个方面的因素：排水坡度、排水方式、有组织排水方式方案的选用。
1）排水坡度2）排水方式影响屋面排水坡度大小的因素无组织排水和有组织排水排水坡度的表示方法屋面排水坡度的形成排水坡度与屋面材料的关系影响屋面排水坡度大小的因素:屋面排水坡度影响因素防水材料尺寸大小年降雨量大小其他因素的影响屋面排水路线长短,是否上人屋面尺寸越小接缝越多,容易产生缝隙渗漏南方年降雨大，屋面坡度大屋面排水坡度的形成屋面排水坡度的形成材料找坡(2%)结构找坡(>3%)将平屋盖的屋面板倾斜搁置，形成所需排水坡度。
第六章 屋盖2
第6章屋盖2主要内容:●各种屋盖形式的构造设计1.卷材防水屋面2.刚性防水屋面3.涂膜防水屋面●屋盖的保温和隔热第6章屋盖21 建筑防水构造综述●防水构造基本原则1.有效控制建筑物的变形，例如热胀冷缩、不均匀沉降等2.对有可能积水的部位，采取疏导的措施3.对防水的关键部位，采取构造措施，将水堵在外部，不使入侵●防水构造特征：平屋面：材料防水坡屋面：构造防水●卷材防水屋面：卷材防水屋面是用防水卷材与胶粘剂结合在一起的,形成连续致密的构造层,从而达到防水的目的.≧卷材防水屋面女儿墙檐口构造(a)分仓缝作用及构造(c)在分仓缝中嵌柔性挡水条(b)用来找坡和找平的轻混凝土和水泥砂浆都是刚性材料，在变形应力的作用下，如果不经处理，不可避免地都会出现裂缝，尤其是会出现在变形的敏感部位。
这样容易造成粘贴在上面的防水卷材的破裂。
所以应当在屋面板的支座处、板缝间和屋面檐口附近这些变形敏感的部位，预先将用刚性材料所做的构造层次作人为的分割，即预留分仓缝。
⏹平屋面卷材防水⏹涂刷粘结材料防水密封胶胶粘剂EPDM卷材防水密封胶卷材接缝处理卷材接缝处理防水卷材收头做法防水卷材收头做法卷材防水屋面挑檐檐口节点＠≧刚性防水屋面女儿墙檐口构造1、隔离层使得防水混凝土不与基层水泥基的材料粘结，可以互相错动，从而减小在温度应力或结构变形应力作用下不同构造层次之间的互相牵制和影响2、防水层混凝土中配筋，要求双向配Φ4钢筋，间距不大于200，而且要求细石混凝土的厚度不小于40，强度等级不少于C20级3、防水层混凝土中留分仓缝，部位、间距同卷材防水屋面中的刚性材料层，而且混凝土中所配的钢筋也必须在分仓缝处断开4、檐口处应由防水卷材做收头处理屋面分仓缝设置不规范导致刚性防水层开裂＠≧涂料防水屋面女儿墙檐口构造⏹滚涂防水涂料涂料防水屋面挑檐檐口节点●坡屋面的防水构造防水构造方式传统坡屋面——构造防水，即靠屋面瓦片的构造形式及挂瓦的构造工艺来实现防水现代建筑的坡屋面——向以材料防水和构造方式相结合以及多种工艺并进的方向发展各种平瓦传统平瓦屋面构造层次⏹传统坡屋面平瓦防水构造层次：⏹屋面瓦⏹挂瓦条⏹顺水条⏹防水卷材⏹屋面板机平瓦20×25挂瓦条6×30顺水条油毡一层20厚木屋面板檐口吊顶(a)有屋面板的平瓦屋面及挑檐檐口部分剖切透视(b)有屋面板的平瓦屋面及挑檐檐口构造有屋面板的平瓦屋面构造示意(c)屋脊处用脊瓦盖缝平瓦屋面特殊部位处理（一）平瓦屋面特殊部位处理（二）⏹传统的小青瓦坡屋面⏹传统坡屋面防水是否做基层屋面板与防水无关⏹现浇钢砼坡屋顶平瓦防水⏹现代建筑坡屋顶防水构造选择(a)Ⅱ级防水屋面选择挂瓦条30×25（高），中距35厚C15细石混凝土找平层，按瓦材规格顺水条30×25（高），中距500块瓦内置ф6＠500×500钢筋网3厚高聚物改性沥青防水卷材（或合成高分子防水涂膜≥2）20厚1:3水泥砂浆找平层现浇钢筋混凝土屋面板挂瓦条30×25（高），中距按瓦材规格块瓦顺水条30×25（高），中距50020厚1:3水泥砂浆找平层现浇钢筋混凝土屋面板(b)Ⅲ级防水屋面选择盖粘土瓦的钢砼坡屋面防水构造示意木条垫成同样角度盖粘土瓦的钢砼坡屋面檐口处构造示意■钢结构坡屋顶平瓦防水 现代建筑坡屋顶防水构造选择⏹现浇钢砼或钢结构坡屋顶沥青瓦防水⏹现代建筑坡屋顶防水构造选择沥青瓦⏹现浇钢砼坡屋顶钢板瓦防水⏹现代建筑坡屋顶防水构造选择盖钢板彩瓦的钢砼坡屋面构造示意(a)Ⅱ级防水屋面选择冷弯型钢挂瓦条，中距按瓦材规格20厚1:3水泥砂浆找平层块瓦形钢板彩瓦3厚高聚物改性沥青防水卷材（或合成高分子防水涂膜≥2）现浇钢筋混凝土屋面板(b)Ⅲ级防水屋面选择冷弯型钢挂瓦条，中距按瓦材规格20厚1:3水泥砂浆找平层块瓦形钢板彩瓦现浇钢筋混凝土屋面板钢板瓦防水构造节点钢板瓦防水屋面实例⏹钢结构压型钢板防水⏹现代建筑坡屋顶防水构造选择某彩钢板屋面体系详图1某彩钢板屋面体系详图2。
建筑构造第章屋盖

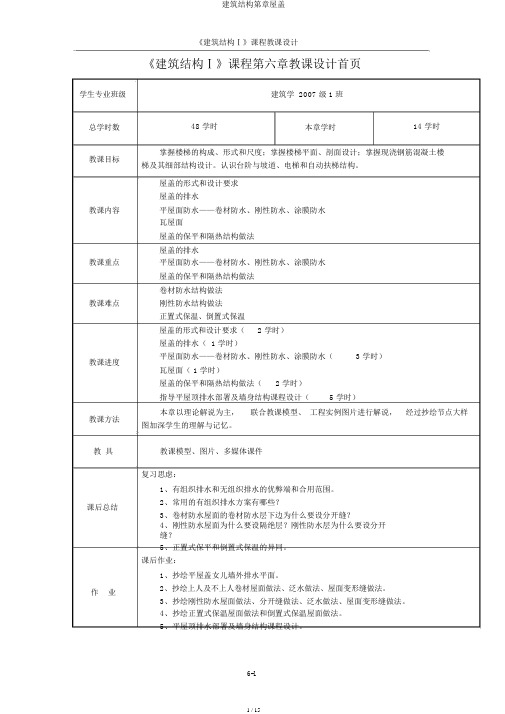

《建筑结构Ⅰ》课程第六章教课设计首页学生专业班级建筑学 2007 级 1 班总学时数48 学时本章学时14 学时教课目标掌握楼梯的构成、形式和尺度；掌握楼梯平面、剖面设计；掌握现浇钢筋混凝土楼梯及其细部结构设计。
认识台阶与坡道、电梯和自动扶梯结构。
屋盖的形式和设计要求屋盖的排水教课内容平屋面防水——卷材防水、刚性防水、涂膜防水瓦屋面屋盖的保平和隔热结构做法屋盖的排水教课重点平屋面防水——卷材防水、刚性防水、涂膜防水屋盖的保平和隔热结构做法卷材防水结构做法教课难点刚性防水结构做法正置式保温、倒置式保温屋盖的形式和设计要求（ 2 学时）屋盖的排水（ 1 学时）教课进度平屋面防水——卷材防水、刚性防水、涂膜防水（ 3 学时）瓦屋面（ 1 学时）屋盖的保平和隔热结构做法（ 2 学时）指导平屋顶排水部署及墙身结构课程设计（ 5 学时）教课方法本章以理论解说为主，联合教课模型、工程实例图片进行解说，经过抄绘节点大样图加深学生的理解与记忆。
教具教课模型、图片、多媒体课件复习思虑：1、有组织排水和无组织排水的优弊端和合用范围。
课后总结2、常用的有组织排水方案有哪些？3、卷材防水屋面的卷材防水层下边为什么要设分开缝？4、刚性防水屋面为什么要设隔绝层？刚性防水层为什么要设分开缝？5、正置式保平和倒置式保温的异同。
课后作业：1、抄绘平屋盖女儿墙外排水平面。
作业2、抄绘上人及不上人卷材屋面做法、泛水做法、屋面变形缝做法。
3、抄绘刚性防水屋面做法、分开缝做法、泛水做法、屋面变形缝做法。
4、抄绘正置式保温屋面做法和倒置式保温屋面做法。
5、平屋顶排水部署及墙身结构课程设计。
第六章屋盖第一节屋盖的形式和设计要求屋盖是围护结构屋盖是承重结构屋盖是建筑体量的一部分一、屋盖的形式1、平屋顶屋盖结构拥有多种资料叠合、多层次做法。
坡度在 2% ～5% 。
2、坡屋顶坡度在 20°～30°。
主要种类：单坡、硬山、悬山、四坡（盝顶）、庑殿（四阿顶）、歇山（九脊顶）、攒尖、卷棚等3、其余形式的屋顶拱屋盖、折木屋盖、薄壳屋盖、桁架屋盖、悬索屋盖、网架屋盖等二、屋盖的设计要求1、防水要求指导原则：以“排”为主，以“堵”为辅。
构造第6章 屋盖
②排水方式的选择 确定屋顶的排水方式时，一般可按下述原则进行
选择： a.高度较低的简单建筑，为了控制造价，宜优先
选用无组织排水； b.积灰多的屋面应采用无组织排水； c.在降雨量大的地区或房屋较高的情况下，应采
通过采用不透水的屋面材料及合理的构造处理来 达到防水的目的，同时也要采取适当的排水措施，将 屋面积水迅速排掉，以减少渗漏的可能。我国现行的 《屋面工程技术规程》根据建筑物的性质、重要程度、 使用功能及防水耐久年限等，将屋面划为四个等级， 各等级均有不同的防水要求。(见教材表[屋面防水等 级和设防要求]）
排水组织设计就是把屋面划分成若干个排水区，将
各区的雨水分别引向各雨水管，使排水线路短捷，雨水 管负荷均匀，排水顺畅。设计时须注意下述事项： ①划分排水分区
排水分区的大小一般按每个水落口负担150～200m² 屋面积水面积的雨水量考虑，屋面面积按水平投影面积 计算。一般情况下水落口间距为18～24m。
或檐沟内开设的洞口。有组织外排水常用的有檐沟雨 水口及女儿墙雨水口两种形式。
特点是屋面雨水经女儿墙内三角形天沟纵坡汇集 至弯管式水落口，穿过女儿墙，流入墙外的水落斗及 水落管。 c.女儿墙挑檐沟外排水
女儿墙挑檐沟外排水特点是在屋檐部位既有女儿 墙，又有挑檐沟。雨水穿过女儿墙的预留洞口流进挑 檐沟，经檐沟纵坡汇至水落口，由水落管排下。
d.中间天沟外排水
②内排水
雨水通过在建筑内部的雨水管排走。如中间天沟内 排水、边天沟内排水。内排水的水落管设于室内，构造 复杂，极易渗漏，多用于不宜采用外排水的建筑屋盖， 如高层（用管道井）及多跨建筑，寒冷地区的建筑（防 止雨水管冻结），美观要求高的建筑等。 6.2.4 屋面排水组织设计
建筑构造Ⅰ》第6章屋盖doc
《建筑构造Ⅰ》课程第六章教案首页第六章屋盖第一节屋盖的形式和设计要求●屋盖是围护结构●屋盖是承重结构●屋盖是建筑体量的一部分一、屋盖的形式1、平屋顶●屋盖构造具有多种材料叠合、多层次做法。
●坡度在2%～5%。
2、坡屋顶●坡度在20°～30°。
●主要类型：单坡、硬山、悬山、四坡（盝顶）、庑殿（四阿顶）、歇山（九脊顶）、攒尖、卷棚等3、其他形式的屋顶拱屋盖、折板屋盖、薄壳屋盖、桁架屋盖、悬索屋盖、网架屋盖等二、屋盖的设计要求1、防水要求●指导原则：以“排”为主，以“堵”为辅。
●《屋面工程技术规范》GB 50345-2004将防水分为四个等级：➢Ⅰ级：25年，三道或三道以上防水设防。
➢Ⅱ级：15年，二道防水设防。
➢Ⅲ级：10年，一道防水设防。
➢Ⅳ级： 5年，一道防水设防。
2、保温隔热要求3、结构要求4、建筑艺术要求5、其他要求第二节屋盖的排水一、排水坡度（一）排水坡度的表示方法1、角度法─常用于坡屋顶；如30°。
2、斜率法─可用于坡屋顶，也可用于平屋顶；如1∶20。
3、百分比法─常用于平屋顶；如2%。
（二）、影响屋面排水坡度的因素1、防水材料尺寸大小的影响2、年降雨量的影响3、其他因素的影响（三）、屋面排水坡度的形成1、材料找坡●顶棚平整，但屋面荷载较大●适用于跨度不大的平屋盖，坡度宜为2%。
2、结构找坡●顶棚不平整，但构造简单。
●适用于美观要求不高或设有吊顶的房屋。
●单坡跨大于9M的屋盖宜做结构找坡，坡度不小于3%。
二、屋盖排水方式1、无组织排水（自由落水）●排水方式：屋面→檐口→地面（散水、地沟）→城市地下排水管网●适用范围：3级及以下建筑；檐高小于10米的中、小建筑；少雨地区建筑。
2、有组织排水●排水方式：屋面分区→檐沟（女儿墙）→落水斗→落水管→地面（散水、地沟）→城市地下排水管网●适用范围：➢年降雨量>900mm地区，檐口高度超过8米的建筑；➢年降雨量<900mm地区，檐口高度超过10米的建筑；➢高层建筑、高标准建筑、临街建筑、严寒地区建筑。
《建筑构造》课件屋盖
间距：一般18-24M
工业建筑不超过30M 个别情况可达100M 长天沟外排水 间距过大,沟内垫坡材料增厚,使天沟容积减少。 同时,横向垫坡厚度更大,自重增加,不经济。
雨水管的位置
作业： 从屋面防水的“导”与“堵”分析屋面坡度与材料的关系
建筑构造
BUILDING CONSTRUCTION
第六章 屋盖
本章教学要求： 1 了解屋盖的形式及设计要求 2 掌握屋盖的排水 3 掌握卷材防水屋面、刚性防水屋面、涂膜防
水屋面的构造层次及方法 4 掌握屋盖的保温和隔热构造措施 本章重点：屋盖的构造 难点：屋盖的保温和隔热构造措施；卷材防水屋
面、刚性防水屋面、涂膜防水屋面的构造层 次及做法
防水卷材铺入管内 铁篦子
直管式雨水口
弯管式雨水口
4 屋面变形缝
等高屋面变形缝
5 屋面检修孔、屋面出入口构造
四.刚性防水屋面
刚性防水屋面是指用细石混凝土作防水层的屋面。构造
简单,施工方便,造价较低,缺点是易开裂,对气温变化和屋面基 层变形的适应性较差。
适于日温差小的南方地区、无保温层的屋面。
一 构造层次
③ 管道出屋面构造 厨、卫透气管
3.檐口构造 ①自由落水檐口
②挑檐沟外排水檐口 ③女儿墙外排水檐口
④坡檐口
4.水落口构造
五.涂膜防水屋面
单一的涂膜防水适用于III、IV级屋面防水 可作为多层中的一层 1.材料 防水涂料： 胎体增强材料：布、纤维 2.构造做法 手绘图
四、涂料防水屋面与粉剂防水屋面 单一的涂膜防水适用于III、IV级屋面防水 可作为多层中的一层
2、找坡层： 平屋顶结构找坡宜为3% 平屋顶材料找坡宜为2%
~《建筑构造Ⅰ》第6章屋盖
《建筑构造Ⅰ》课程第六章教案首页第六章屋盖第一节屋盖的形式和设计要求●屋盖是围护结构●屋盖是承重结构●屋盖是建筑体量的一部分一、屋盖的形式1、平屋顶●屋盖构造具有多种材料叠合、多层次做法。
●坡度在2%～5%。
2、坡屋顶●坡度在20°～30°。
●主要类型：单坡、硬山、悬山、四坡（盝顶）、庑殿（四阿顶）、歇山（九脊顶）、攒尖、卷棚等3、其他形式的屋顶拱屋盖、折板屋盖、薄壳屋盖、桁架屋盖、悬索屋盖、网架屋盖等二、屋盖的设计要求1、防水要求●指导原则：以“排”为主，以“堵”为辅。
●《屋面工程技术规范》GB 50345-2004将防水分为四个等级：Ⅰ级：25年，三道或三道以上防水设防。
Ⅱ级：15年，二道防水设防。
Ⅲ级：10年，一道防水设防。
Ⅳ级：5年，一道防水设防。
2、保温隔热要求3、结构要求4、建筑艺术要求5、其他要求第二节屋盖的排水一、排水坡度（一）排水坡度的表示方法1、角度法─常用于坡屋顶；如30°。
2、斜率法─可用于坡屋顶，也可用于平屋顶；如1∶20。
3、百分比法─常用于平屋顶；如2%。
（二）、影响屋面排水坡度的因素1、防水材料尺寸大小的影响2、年降雨量的影响3、其他因素的影响（三）、屋面排水坡度的形成1、材料找坡●顶棚平整，但屋面荷载较大●适用于跨度不大的平屋盖，坡度宜为2%。
2、结构找坡●顶棚不平整，但构造简单。
●适用于美观要求不高或设有吊顶的房屋。
●单坡跨大于9M的屋盖宜做结构找坡，坡度不小于3%。
二、屋盖排水方式1、无组织排水（自由落水）●排水方式：屋面→檐口→地面（散水、地沟）→城市地下排水管网●适用范围：3级及以下建筑；檐高小于10米的中、小建筑；少雨地区建筑。
2、有组织排水●排水方式：屋面分区→檐沟（女儿墙）→落水斗→落水管→地面（散水、地沟）→城市地下排水管网●适用范围：年降雨量>900mm地区，檐口高度超过8米的建筑；年降雨量<900mm地区，檐口高度超过10米的建筑；高层建筑、高标准建筑、临街建筑、严寒地区建筑。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
第二节 屋盖排水
一、排水坡度
（一）排水坡度的表示方法 1. 角度法：通常用于坡屋盖 2. 斜率法：可用于坡屋盖也可用于平屋盖 3. 百分比法：主要用于平屋盖 （二）影响屋面排水坡度大小的因素 1. 防水材料尺寸大小的影响 P125（图6-6） 2. 年降雨量的影响
第二节 屋盖排水
3. 其他因素的影响 （三）屋面排水坡度的形成 1.材料找坡（垫置坡度） 2.结构找坡（搁置坡度）
卷材防水层施工： • 1、施工条件及准备工作：
• ①屋面上其它工程全完；
• ②气温≮5℃，无风霜雨雪；
• ③找平层充分干燥，基层处理剂（或 冷底子油）刚刚干燥； • ④准备好各种工具；
• ⑤做好安全、防火工作。
• 2、卷材铺贴顺序：
• 高低跨——先高后低（便于施工） 一个屋面上——
• •
先排水集中部位增强（排水口、檐 沟、管根、转角 …） 按标高由低到高（顺水搭接）
第三节 卷材防水屋面
（3）结合层：结合层的作用是在基层与卷材胶 结剂间形成一层胶质薄膜，使卷材与基层胶结牢 固。 （4）防水层 1）高聚物改性沥青防水层：冷粘法和热熔法 2）高分子卷材防水层（以三元乙丙卷材防水为例）。 （5）保护层 设置保护层的目的是保护防水层，使卷材在阳光和 大气的作用下不致迅速老化，同时防止沥青类卷材中 沥青过热流淌，暴雨对沥青的冲刷。
第六章 屋盖
屋盖的形式及设计要求 屋盖的排水 柔性防水屋面 刚性防水屋面 涂膜防水屋面 瓦屋面 屋盖的保温和隔热
第六章 屋盖
本章重点内容： 1、屋顶排水方案选择和屋顶排水组织设计 2、各类屋顶的构造层次做法和细部构造； 3、从节能技术考虑保温隔热的原理和构造 方案； 4、各种节能屋面的构造。
第三节 卷材防水屋面
⑵ 女儿墙外排水落口构造见图
第三节 卷材防水屋面
女儿墙外排水落口构造见图
第三节 卷材防水屋面
4. 屋面变形缝构造 屋面变形缝的构造处理原则既要保证屋盖有自由变 形的能力，又能防止雨水由变形缝渗入室内。屋面变 形缝按建筑设计可设于同层等高屋面上，也可设在高 低屋面的交接处。
第三节 卷材防水屋面
第三节 卷材防水屋面
第三节 卷材防水屋面
2. 挑檐口构造
挑檐口按排水形式分为无组织排水和檐沟外 排水两种。
第三节 卷材防水屋面
3. 水落口构造
水落口是用来将屋面雨水排至水落管而在 檐口或檐沟开设的洞口。构造上要求排水 通畅，不易渗漏和堵塞。 ⑴檐沟外排水水落口构造水落口周围直径 500mm范围内坡度不应小于5%，并用厚度 不小于2mm的防水涂膜涂封。
第二节 屋盖排水
（二）有组织排水适用下列几种情况：
1. 当年降雨量＞900mm的地区，檐口高度 ＞8m； 2. 当年降雨量＜900mm的地区，而檐口 高度＞10m； 3. 临街建筑。 采用有组织排水时，对排水系统要求
第二节 屋盖排水
三、有组织排水常用方案：
主要有三种排水方案：外排水、内排水和内外 排水相结合三种情况。 1. 外排水方案 ⑴ 挑檐沟外排水 ⑵ 女儿墙外排水 ⑶ 女儿墙挑檐沟外排水 ⑷ 长天沟外排水 ⑸ 暗管外排水
第三节 卷材防水屋面
3.卷材防水屋面适用于防水等级为Ⅰ~Ⅳ
级的屋面防水。
一、卷材防水屋面的材料 卷材 卷材胶粘剂
第三节 卷材防水屋面
1、沥青防水卷材
纸胎沥青油毡 玻纤胎沥青油毡 麻布胎沥青油毡
第三节 卷材防水屋面
2、高聚物改性沥青防水卷材
SBS改性沥青卷材 APP改性沥青卷材 SBR改性沥青卷材 再生胶改性沥青卷材 PVC改性焦油沥青卷材
保护层施工（铺贴完、检查合格后立即进行）
阻止沥青胶流淌。从而提高防水层寿命。
• 作法：
• 作用：减少阳光辐射；减轻冰雹、雨水冲击冲刷；
• 沥青油毡——浇涂2～4mm沥青胶，撒绿豆砂，嵌
入一半。 喷刷浅色涂料（着色剂）。
• 改性油毡——涂胶、撒细砂或石屑；自带保护层； • 高分子合成卷材——喷刷浅色涂料（着色剂）。
第三节 卷材防水屋面
3、合成高分子防水卷材
橡胶系 三元乙丙橡胶卷材 氯磺化聚乙烯卷材 丁基橡胶卷材 聚氯乙烯卷材 氯化聚乙烯卷材 高密度聚乙烯卷材
树脂系
橡塑共混系：氯化聚乙烯橡塑共混卷材
第三节 卷材防水屋面
（二）卷材胶粘剂
1、沥青防水卷材： 冷底子油、沥青胶 2、高聚物改性沥青防水卷材、合成高分 子防水卷材 ：三元乙丙胶水，
屋面变形缝构造(高低屋面处)
第三节 卷材防水屋面
5.屋面检修孔构造
第三节 卷材防水屋面
6.屋面出入口构造
第一节 屋盖的形式及设计要求
二、设计要求 （1）功能要求 防水 （导和堵两个方面）、保温、隔热 （2）结构要求 足够的强度、刚度 （3）建筑艺术要求 美观要求 （4）其它方面的要求
屋面防水的“导与“堵”
导——按照屋面防水盖料的不同要求，设置 合理的排水坡度，使得降于屋面的雨水， 因势利导地排离屋面，以达到防水的目 的。（排水坡度体现导） 堵——利用屋面防水盖料在上下左右的相互 搭接，形成一个封闭的防水覆盖层，以 达到防水的目的。（大面积覆盖体现堵） 坡屋顶：以导为主、堵为辅的处理方式 平屋顶：以堵为主、导为辅的处理方式
第一节 屋盖的形式及设计要求
屋盖的作用：
作为外围护构件：抵御自然界的风霜雪雨、太阳 辐射、气候变化和其它外界的不利因素，使屋顶覆盖 下的空间，有一个良好的使用环境。 作为承重构件：承受建筑物顶部的荷载并将这些荷 载传给下部的承重构件;同时还起着对房屋上部的水平 支撑作用。 装饰作用。
第一节 屋盖的形式及设计要求
第二节 屋盖排水
二、屋盖排水方式 1.无组织排水（自由落水）
第二节 屋盖排水
有组织外排水
有组织排水
有组织内排水
第二节 屋盖排水
三、排水方式的选择：
确定屋盖排水方式应根据气候条件、建筑物的 高度、质量等级、使用性质、屋顶面积大小等 因素加以综合考虑。
（一）下列情况易用无组织排水：
1.三层及三层以下或檐高≤10m的中、小型建筑 物，其挑檐尺寸不宜小于0.6m。 2.积灰多的屋面应采用无组织排水（工业厂房）。 3.有腐蚀性介质的工业建筑也宜采用无组织排水。
• 短边接头≮100mm （空铺150㎜）,上下左 右接头均错开≮500mm； • 垂直于屋脊铺贴时，过脊≮200mm。
• （2）其它卷材：搭接长度均≮80mm（空 铺100㎜） ，位置均匀错开（≮300mm）
• 5、铺贴方法：
• 实铺法：
•
• •
卷材下满涂粘结剂
第一层卷材下条
第二节 屋盖排水
2. 内排水方案 ⑴ 中间天沟内排水 ⑵高低跨内排水
第三节 卷材防水屋面
1.卷材防水：是用防水卷材和胶粘剂结合在一
起，形成连续致密的构造层达到防水的目的。
2.卷材防水屋面由于防水层具有一定的延伸性
和适应变形的能力，故称柔性防水屋面。 因此，卷材防水屋面较能适应温度、振动、 不均匀沉降等因素变化的影响，并能承受一定 的水压，整体性好，不易渗漏。
一、屋盖的形式
1.平屋盖（大量性民用建筑，坡度2%~5%） 2.坡屋盖（民居，坡度﹥10%，屋顶的坡度由屋架和墙
体找出，≥10%时金属坡屋面， ≥ 20%时多用于
各种瓦屋面）
3.其他形式的屋盖(下页图)
空 间 结 构 支 承 坡 屋 顶
大跨空间结构屋顶
金属瓦屋面板
人造高分子透光材料的膜结构屋面
第三节 卷材防水屋面
二、卷材防水屋面构造
（一）构造组成 1.基本层次 结构层 找平层 结合层 防水层 保护层 2.辅助层次 比如保温层、隔热层、 隔汽层、找坡层等。
第三节 卷材防水屋面
（1）结构层：多为钢筋砼屋面板，可以是现浇 板，也可以是预制板。 （2）找平层：卷材防水层要求铺贴在坚固而平整 的基层上，以防止卷材凹陷或断裂，因而在松软 上应设找平层。找平层的厚度取决于基层的平整 度，一般采用20mm厚1：3水泥砂浆，也可用1：8 沥青砂浆等。找平层宜留分隔缝，缝宽一般为 5~20mm，纵横间距一般不宜大于6m。屋面板为 预制板时，分隔缝应设在预制板的端缝处。
• 花粘法：
• 6、粘结方法：
• 热粘结剂法——沥青油毡
• 热熔法——SBS、APP改性沥青油毡
• 冷自粘法——改性沥青冷自粘油毡 • 冷粘结剂法——改性油毡、高分子合
成卷材
第三节 卷材防水屋面
（二）细部构造 1.泛水构造(见下页图) 泛水是指屋面与垂直墙面相交处的防水处理。 泛水的构造要点及做法： ⑴ 将屋面的卷材继续铺至垂直墙面上，形成卷材泛水， 泛水高度不小于250mm。 ⑵ 在屋面和女儿墙交接处，砂浆找平层应抹成圆弧形 或45度斜面，上刷卷材胶粘剂，并加铺一层卷材。 ⑶ 做好泛水上口的卷材收头固定，防止卷材在垂直墙 面上下滑。
• 3、铺贴方向：
• 屋面坡度3%时——平行于屋脊铺贴； • 屋面坡度15%或受振动时——垂直于 屋脊铺贴（用沥青油毡时）；
• 屋面坡度为3%～15%时——可平行、也
可垂直于屋脊（但不得交叉）。
屋脊
平行于屋脊铺贴示意图
屋脊
垂直于屋脊铺贴示意图
• 4、搭接：
• （1）油毡： • 长边压边≮70mm（空铺100㎜）,上下层压 边均匀错开（1/3～1/2幅宽）；
