门窗物理性能检测(气密、水密、抗风压、隔声、密封胶)
建筑外窗三性能检测分析
建筑外窗三性能检测分析1、建筑外窗的气密性、水密性和抗风压性能1.1建筑外窗的气密性能建筑外窗作为建筑的立面围护结构之一，它的抗空气渗透对整个建筑整体气密性影响甚大。
气密性是指外门窗在正常关闭状态时，阻止空气渗透的能力。
使用气密性好的的建筑外窗可最大程度地节省采暖和制冷能耗（居住建筑中门窗耗能约占40%～50%，而在门窗耗能中，门窗材料的传导热损失约占22%，空气渗透热损失则占28%），因此，控制建筑外窗的空气渗透量成为了实现节能的一个有效途径。
GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》中规定：在标准状态下，压力差为10Pa 时的单位开启缝长空气渗透量q1和单位面积空气渗透量q2作为气密性能的分级评价指标。
建筑外窗气密性能指标值越低，即气密性能越好，分级指标绝对值q1和q2的分级。
1.2 建筑外窗的水密性能外窗作为围护结构，在广东省内台风多雨的气候环境下，其防雨渗漏能力至关重要。
水密性能是指在正常关闭状态下外窗在风雨同时作用下阻止雨水渗透的能力。
建筑外窗水密性能采用严重渗漏压力差值的前一级压力差值作为分级指标。
分级指标值ΔP 的分级。
1.3建筑外窗的抗风压性能建筑外窗抗风压性能是指在正常关闭状态下建筑外窗在风压作用下，不发生损坏和五金件松动、关启困难等功能障碍的能力，并以主要受力杆件的相对度2、外窗三性检测仪的主要原理、结构特点2.1主要原理MW-W-A3040智能门窗物理性能检测设备是用于检测建筑外窗的气密、水密和抗风压三项物理性能。
其使用标准为GB/T7106-2008《建筑外门窗气密、水密、抗风压性能分级及检测方法》。
MW-W-A3040智能门窗物理性能检测设备采用变频器直接驱动风机的压力闭环控制系统，利用调节风机转速来调节气压。
操作键盘或上位计算机发出命令给变频器来控制气压和命令辅助控制电路对换向阀、水阀、水泵进行控制。
测试数据通过记录、计算或电脑自动打印出来。

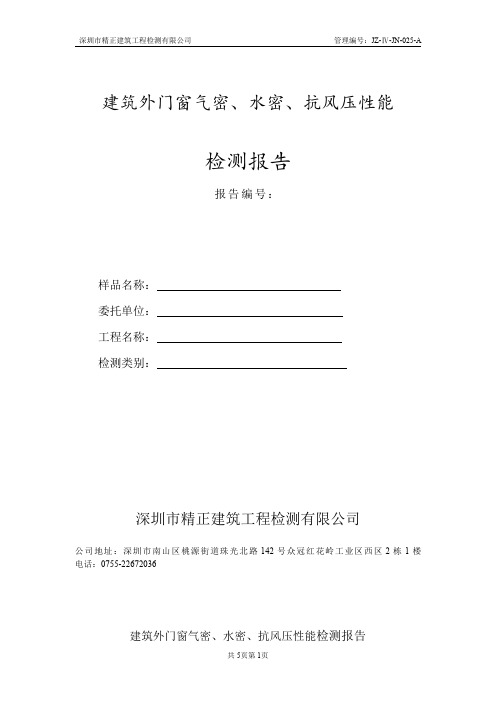

JZ Ⅳ JN 025 A建筑外门窗气密、水密、抗风压性能检测报告
管理编号：JZ-Ⅳ-JN-025-A
建筑外门窗气密、水密、抗风压性能
检测报告
报告编号：
样品名称： 委托单位： 工程名称： 检测类别：
深圳市精正建筑工程检测有限公司
公 司 地 址 ： 深 圳 市 南 山 区 桃 源 街 道 珠 光 北 路 142 号 众 冠 红 花 岭 工 业 区 西 区 2 栋 1 楼 电话：0755-22672036
GB/T 7106-2008 建筑外门窗气密性能分级表
分级 单位缝长 分级指标值
1
4.0≥q1 ＞3.5
2
3.5≥q1 ＞3.0
3
3.0≥q1 ＞2.5
4
2.5≥q1 ＞2.0
5
2.0≥q1 ＞1.5
6
1.5≥q1 ＞1.0
7
1.0≥q1 ＞0.5
8
q1 [m /( m h)]
单位面积 分级指标值
建筑外门窗气密、水密、抗风压性能检测报告
共 5页第 1页
深圳市精正建筑工程检测有限公司
管理编号：JZ-Ⅳ-JN-025-A
报告编号： 见证人单位 委托单位 工程名称 制作单位 样品名称 检测项目 仪器设备 工程设计值 (级) 检测值 (级) 见证人 委托日期 检测日期 检测依据 试件尺寸 （ mm） 检测数量
3
q1≤0.5
12≥q2 ＞10.5
10.5≥q2 ＞9.0
9.0≥q2 ＞7.5
7.5≥q2 ＞6.0
6.0≥q2 ＞4.5
4.5≥q2 ＞3.0
3.0≥q2 ＞1.5
q 2 [m /( m h)]
3
q2≤1.5
GB/T 7106-2008 建筑外门窗水密性能分级表 分级 分级指标值 △P
门窗物理性能检测(气密、水密、抗风压、隔声、密封胶)
27
三、门窗三性
3术语和定义-4 3. 3. 1 标准状态 温度为293 K(20℃)、压力为101. 3 kPa(760 mm Hg)、空气密度为1. 202 kg/m， 的试验条件。
门窗物理性能检测
28
三、门窗三性
3术语和定义-5 3. 3. 2 试件空气渗透量 在标准状态下，单位时间通过整窗 (门)试件的空气量。
本标准适用于建筑外窗及外门的气密、 水密、抗风压性能分级及试验室检测。 检测对象只限于门窗试件本身，不涉及 门窗与其他结构之间的接缝部位。
门窗物理性能检测
22
三、门窗三性
2规范性引用文件
门窗物理性能检测
23
三、门窗三性
3术语和定义 GB/T 5823 确定的以及下列术语和 定义适用于本标准。
门窗物理性能检测
门窗物理性能检测
6
一、基础知识 3.门窗分类：-1
3.1按材质分： 钢门窗 木门窗 塑料门窗--未增塑聚氯乙烯（U-PVC）塑料门窗 铝合金门窗 彩钢板门窗 复合门窗
门窗物理性能检测
7
一、基础知识 3.门窗分类：-2
3.2按使用功能分： 普通门窗 特种门窗：防盗安全门、防火门窗、 隔音门窗 车库门、卷帘门、屏蔽门等。
门窗物理性能检测
33
三、门窗三性
3术语和定义-10 3.3.7 单位面积空气渗透量 在标准状态下，单位时间通过外 门窗试件单位面积的空气量。
门窗物理性能检测
34
三、门窗三性
3术语和定义-11 3. 4. 1 严重渗漏 雨水从试件室外侧持续或反复渗 人外门窗试件室内侧，发生喷溅或流 出试件界面的现象。
24
三、门窗三性
3术语和定义-1 3. 1 外门窗 建筑外门及外窗的统称。
门窗性能检测
门窗性能检测1.外窗保温性能检测▪执行标准：GB/T 8484-2002▪分级：指标值K从≥5.5开始，每降低0.5为1个级，K ≥5.5为1级，5.5＞K ≥5.0为2级，以此类推……K＜1.5时为10级▪装置和仪器：热箱、冷箱、试件框、环境空间；温度传感器、功率表、风速仪、数据记录仪。
成套设备：BHR-Ⅲ型、MW型。
▪试件安装：试件一件，尺寸和构造符合产品设计和组装要求，窗外表面距试件框冷侧、内表面距试件框热侧表面各50mm，试件与洞口周边缝隙用聚苯板条填塞密封，试件开启缝采用塑料胶带双面密封。
热箱空间内布2层空气温度测点，每层均匀布4个，冷箱内在试件安装洞口面积上均匀布9个点；热箱、冷箱、试件框布置表面温度测定点，热箱内外表面各6个，试件框热侧20个，冷侧14个，▪检测条件：热箱空气温度18-20℃，误差±0.1，自然对流，相对湿度30%左右，冷箱严寒和寒冷地区温度-（19—21）℃，误差±0.3，夏热冬暖、冬冷、温和地区-（9-11）℃，误差±0.2，平均风速3m/s。
▪结果：符合设计要求。
2.门窗三性检测▪门窗物理性能：空气渗透（气密性）、雨水渗漏（水密性）、抗风压；保温、隔声、采光。
前三者是门窗型式检验中的必检项（简称三性）。
▪执行标准：GB/T 7106-2008▪装置和仪器：压力箱、供压和压力控制系统、位移测量仪、压力测量仪、空气流量测量装置、喷淋装置。
将门窗三性检测集中在一套装置中。
▪试件安装：同一窗型、规格尺寸试件3樘，分别安装在镶嵌框上，并连接牢固、密封，安装质量要求垂直、水平，不得变形，安装完成后将开启部分开关5次，最后关紧。
门窗三性检测1----抗风压▪检测项目：变形检测----检测试件在逐步递增的风压作用下，测试杆件相对面法线挠度变化，得出检测压力差；反复加压检测----检测试件在压力差的反复作用下，是否发生损坏和功能障碍；定级检测或工程检测----检测试件在瞬时风压作用下，抵抗损坏和功能障碍的能力。
建筑外门窗三性检测
建筑外门窗三性检测建筑外门窗⽓密、⽔密、抗风压性能分级及检测⽅法GB/T 7106—2008性能分级1、⽓密性能分级2、⽔密性能分级3、抗风压性能分级检测项⽬1、⽓密性能检测⽅法2、⽔密性能检测⽅法3、抗风压性能检测⽅法2009年3⽉1⽇正式实施1、代替GB/T 7106⼀2002《建筑外窗抗风压性能分级及检测⽅法》2、代替GB/T 7107⼀2002《建筑外窗⽓密性能分级及检测⽅法》3、代替GB/T 7108—2002《建筑外窗⽔密性能分级及检测⽅法》4、代替GB/T 13685⼀1992《建筑外门的风压变形性能分级及其检测⽅法》5、代替GB/T 13686—1992 《建筑外门的空⽓渗透性能和⾬⽔渗漏性能分级及其检测⽅法》。
术语和定义1.外门窗：建筑外门及外窗的统称。
2.压⼒差：外门窗室内、外表⾯所受到的空⽓绝对压⼒差值。
当室外表⾯所受的压⼒⾼于室内表⾯所受的压⼒时，压⼒差为正值，反之为负值。
3.⽓密性能：外门窗在正常关闭状态时，阻⽌空⽓渗透的能⼒。
4.标准状态：温度为293K（20℃）、压⼒为101.3kPa （760㎜Hg），空⽓密度为1.202㎏/m3的试验条件）5.试件空⽓渗透量：在标准状态下，单位时间通过整窗（门）试件的空⽓量。
6.附加空⽓渗透量：除试件本⾝的空⽓渗透量以外，通过设备和试件与测试箱连接部分的空⽓渗透量。
7.开启缝长：外窗开启窗或外门扇开启缝周长的总和，以内表⾯测定值为准。
如遇两扇相互搭接时，其搭接部分的两段缝长按⼀段计算。
8.单位开启缝长空⽓渗透量：在标准状态下，单位时间通过单位开启缝长的空⽓量。
9.试件⾯积：外门窗框外侧范围内的⾯积，不包括安装⽤附框的⾯积。
以室内表⾯测定值为准。
10.单位⾯积空⽓渗透量：在标准状态下，单位时间通过外门窗试件单位⾯积的空⽓量。
11.⽔密性能：外门窗正常关闭状态时，在风⾬同时作⽤下，阻⽌⾬⽔渗漏的能⼒。
12.严重渗漏：⾬⽔从试件室外侧持续或反复渗⼊外门窗试件室内侧，发⽣喷溅或流出试件界⾯的现象。
玻璃幕墙抗风压 气密 水密 保温 隔声性能和检测要求
玻璃幕墙抗风压气密水密保温隔声性能和检测要求4建筑设计4．1一般规定4．1．1玻璃幕墙应根据建筑物的使用功能、立面设计，经综合技术经济分析，选择其型式、构造和材料。
4．1．2玻璃幕墙应与建筑物整体及周围环境相协调。
4．1．3玻璃幕墙立面的分格宜与室内空间组合相适应，不宜妨碍室内功能和视觉。
在确定玻璃板块尺寸时，应有效提高玻璃原片的利用率，同时应适应钢化、镀膜、夹层等生产设备的加工能力。
4．1．4幕墙中的玻璃板块应便于更换。
4．1．5幕墙开启窗的设置，应满足使用功能和立面效果要求，并应启闭方便，避免设置在梁、柱、隔墙等位置。
开启扇的开启角度不宜大于30°，开启距离不宜大于300mm。
4．1．6玻璃幕墙应便于维护和清洁。
高度超过40m的幕墙工程宜设置清洗设备。
4建筑设计4. 1一般规定4．1．1～4．1．2玻璃幕墙的建筑设计是由建筑设计单位和幕墙设计单位共同完成的。
建筑设计单位的主要任务是确定幕墙立面的线条、色调、构图、玻璃类别、虚实组合和协调幕墙与建筑整体、与环境的关系，并对幕墙的材料和制作提供设计意图和要求。
幕墙的具体设计工作往往由幕墙设计单位（一般是幕墙公司）完成。
玻璃幕墙的选型是建筑设计的重要内容，设计者不仅要考虑立面的新颖、美观，而且要考虑建筑的使用功能、造价、环境、能耗、施工条件等诸因素。
4．1．3玻璃幕墙的分格是立面设计的重要内容，设计者除了考虑立面效果外，必须综合考虑室内空间组合、功能和视觉、玻璃尺度、加工条件等多方面的要求。
4．1．5玻璃幕墙作为建筑的外围护结构，本身要求具有良好的密封性。
如果开启窗设置过多、开启面积过大，既增加了采暖空调的能耗、影响立面整体效果，又增加了雨水渗漏的可能性。
JGJ102-96中，曾规定开启面积不宜大于幕墙面积的15％，即是这方面的考虑。
但是，有些建筑，比如学校、会堂等，既要求采用幕墙装饰，又要求具有良好的通风条件，其开启面积可能超过幕墙面积的15％。
门窗物理性能检测(气密、水密、抗风压、隔声、密封胶)
淋水试验
通过模拟自然降雨，对 门窗进行淋水，观察其
渗漏情况。
压力试验
对门窗施加一定压力， 检测其在水压作用下的
渗漏程度。
喷水试验
使用喷水装置对门窗进 行喷水，观察其抗水渗
透能力。
气泡试验
在门窗的缝隙处注入气 泡，观察气泡的形成和 扩散情况，判断其水密
性能。
影响水密性能的主要因素
01
02
03
04
门窗结构设计
06
密封胶与门窗物理性能 的关系
密封胶对门窗物理性能的影响
气密性
密封胶能够有效地阻止空气的渗透，提高门 窗的气密性。
隔热性能
密封胶的隔热性能有助于降低室内外温度对 流，提高门窗的隔热性能。
水密性
密封胶能够阻挡雨水的渗透，提高门窗的水 密性。
隔音性能
密封胶能够阻隔噪音的传播，提高门窗的隔 音性能。
门窗物理性能检测
目录
• 门窗物理性能检测概述 • 门窗气密性能检测 • 门窗水密性能检测 • 门窗抗风压性能检测 • 门窗隔声性能检测 • 密封胶与门窗物理性能的关系
01
门窗物理性能检测概述
门窗物理性能检测的定义
门窗物理性能检测是指对门窗的各项 性能指标进行测试和评估，包括气密 性、水密性、抗风压性、保温性能和 隔声性能等。
优化门窗结构设计
合理设计门窗的开启方式、排 水孔等结构，减少雨水渗漏的 可能性。
加强安装工艺控制
对安装工人进行专业培训，确 保安装过程中缝隙填充饱满、 紧实。
定期维护保养
定期检查门窗的密封材料是否 老化、损坏，及时进行更换或
修复。
04
门窗抗风压性能检测
抗风压性能检测的方法
建筑外门窗物理性能检测方案
建筑外门窗物理性能检测方案1 检测方案目的本检测方案是为了规范建筑外门窗物理性能检测。
2 适用范围本检测方案适用于建筑外门窗的气密、水密、抗风压性能的试验室检测。
3 编制依据GB/T 7106-2019《建筑外门窗气密、水密、抗风压性能检测方法》4 使用设备门窗物理性能检测设备，气象仪表，温湿度计，钢卷尺5 试验方法5.1 试件及其安装5.1.1 试件应按所提供图样生产的合格产品或研制的试件，相同类型、规格尺寸的试件应最少检测三樘，且以三樘为一组进行评定。
不得附有任何多余的零配件或采用特殊的组装工艺或改善措施。
测量试件的外形尺寸、分清被测试件的户内、户外面，选用适当的系列竖隔板搭配使用。
5.1.2 将被测试件安放于静压箱前方，使其边框与静压箱右侧的固定隔板、底板升降珩隔板及选好的竖隔板共同组成静压箱室。
5.1.3 将使用的加力梁移至试件边框处，利用加力梁上的夹具将被测试件均匀夹紧。
5.1.4 观察试件的支梁结构形式，参照国家标准，确定主要受力杆件及挠度测试点位置。
将位移传感器夹具固定于测试挠度处的加力梁上，并将位移传感器的出点对准试验点，调整好距离后，固定与位移夹具上。
在采集数据过程中，不允许有任何外力使其产生位移变形。
5.1.5 试件要求垂直，下框要求水平，下部安装框不应高于试件室外侧排水孔，不应因安装而出现变形。
试件安装完成后，符合试件安装情况，可开启部分功能正常，表面不可沾有油污等不洁物。
试件安装完毕后，将试件可开启部分开关5次，最后关紧。
5.2 蓄水池及水管路准备5.2.1 蓄水池内贮藏至少4/5的水量，并要求水质清洁无杂物。
5.2.2 蓄水池注水后，水路无渗漏。
5.2.3 水调节阀应处于关闭状态。
5.2.4 喷淋控制柜面板上的喷淋控制阀应处于关闭状态。
5.2.5 将控制柜上的电气按键置于关闭状态。
5.2.6 检查管路系统连接处应牢固、可靠，无渗漏现象。
5.3 开机5.3.1 按电源按钮，接通电源。
门窗检测项目有哪些
门窗检测项目有哪些
门窗检测项目五项性能有：1、抗风压性能：抵抗风压的能力；2、空气渗透性能：单位长度接缝在内外压差为lOPa时单位时间的透气量；3、雨水渗透性能：雨水喷淋作用内部不浸水时能承受的内外最大压差；4、保温性能：保温能力的指标；5、隔声性能：对噪音的阻隔能力。
门窗检测规范要求是什么
铝合金门窗工程验收应符合现行国家标准《建筑工程施工质量验收统一标准》GB50300、《建筑装饰装修工程质量验收规范》GB50210及《建筑节能工程施工质量验收规范》GB50411的有关规定。
1、铝合金门窗隐蔽工程验收应在作业面封闭前进行并形成验收记录。
2、铝合金门窗工程的施工图、设计说明及其他设计文件;
3、根据工程需要出具的铝合金门窗的抗风压性能、水密性能以及气密性能、保温性能、遮阳性能、采光性能、可见光透射比等检验报告;或抗风压性能、水密性能检验以及建筑门窗节能性能标识证书等;
4、铝合金型材、玻璃、密封材料及五金件等材料的产品质量合格证书、性能检
测报告和进场验收记录;
5、隐框窗应提供硅酮结构胶相容性试验报告;
6、铝合金门窗与洞口墙体连接固定、防腐、缝隙填塞及密封处理、防雷连接等隐蔽工程验收记录;
7、铝合金门窗产品合格证书;铝合金门窗安装施工自检记录;
8、进口商品应提供报关单和商检证明。
对于门窗的检测键，大家一定要注意一下具体的检测方法，同时也要注意具体的施工和安装技巧，保证门窗的施工质量。
以上就是关于门窗检测项目五项性能有哪些和门窗检测规范要求是什么的相关介绍，大家在安装门窗的时候，一定要多了解一些安装的方法。
门窗三性试验检测报告模版
建筑外门窗气密、水密、抗风压性能
检测报告
报告编号：J-MCS2017-0003
样品名称：90系列推拉铝合金窗
委托单位：XXXXXXXXXXXXXXXXXXXX 工程名称：XXXXXXXXXXXXXXXXX 检测类别：工程检测送检
XXXXXXXXXXXX
单位地址：
投诉：
建筑外门窗气密、水密、抗风压性能检测报告报告编号：J-MCS2017-0003
批准：审核：主检：
建筑外门窗气密、水密、抗风压性能检测报告报告编号：J-MCS2017-0003
建筑外门窗气密、水密、抗风压性能检测报告报告编号：J-MCS2017-0001
附：送检窗试件立面图及测点分布
附：送检窗试件节点图
附：送检窗试件水密性能检测严重渗漏位置图
建筑外门窗气密、水密、抗风压性能检测报告
GB/T 7106-2008 建筑外门窗气密性能分级表
GB/T 7106-2008 建筑外门窗水密性能分级表
GB/T 7106-2008 建筑外门窗抗风压性能分级表
注：本次检验属工程检测，检验结论是根据委托单位提供风压设计值按照规定的检验方法进行检验评定的。
因此，有关单位使用本报告时，尚应根据建筑和门窗的实际情况（建筑高度、建筑平立面形状、在建筑中所处的位置、地面粗糙度类别、地形条件、建筑与海面相对位置等），符合现行规的有关规定。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
4. 3. 2分级指标值
分级指标值P3的分级见表3。
门窗物理性能检测
49
三、门窗三性
4分级-6
门窗物理性能检测
50
三、门窗三性
5检测装置-1
5. 1组成
检测装置由压力箱、试件安装系统、 供压系统、淋水系统及测量系统(包括空 气流量、压力差及位移测量装置)组成。 检测装置的构成如图1 所示。
本标准适用于建筑外窗及外门的气密、 水密、抗风压性能分级及试验室检测。 检测对象只限于门窗试件本身，不涉及 门窗与其他结构之间的接缝部位。
门窗物理性能检测
22
三、门窗三性
2规范性引用文件
门窗物理性能检测
23
三、门窗三性
3术语和定义 GB/T 5823 确定的以及下列术语和 定义适用于本标准。
门窗物理性能检测
为什么要图纸？ a.标准里规定的； b.为了明确被检测样品的结构构造，锁定这一特定的门窗。 要什么图纸？ a.立面图 b.剖面图（横剖面图、纵剖面图） c.节点图 d.型材和密封胶条的截面图 e.排水构造及排水孔位置图
门窗物理性能检测
12
一、基础知识 6.五金件：
推拉门窗：滑轮、半圆锁、防脱落块、挡风块、限 位块、玻璃垫块 平开窗：执手（传动机构用执手）、旋压执手、传 动锁闭器、滑撑、铰链、撑挡、玻璃垫块 内平开下悬窗：内平开下悬五金系统
上海市建筑科学研究院
Shanghai Research Institute of Building Sciences
门窗物理性能检测
(气密、水密、抗风压、 隔声、密封胶)
王汇川 whc_jky@
2013.3
序
一、基础知识 二、门窗性能 三、门窗三性 四、空气声隔声性能 五、密封胶
门窗物理性能检测
门窗物理性能检测
4
一、基础知识 2.门窗标准：-1
GB/T 5823-2008 《建筑门窗术语》 GB/T 7106-2008 《建筑外门窗气密、水密、抗风压性能 分级及检测方法》 GB/T 8484-2008《建筑外门窗保温性能分级及检测方法》 GB/T 8485-2008《建筑门窗空气声隔声性能分级及检测方 法》 GB/T 8478-2008《铝合金门窗》
门窗物理性能检测
13
二、门窗性能
二、门窗性能
门窗物理性能检测
14
二、门窗性能 1.物理性能(六大性能）：
抗风压性能 P1、P2、P3 水密性能 ΔP 气密性能 q1 、q2 保温性能 K 空气声隔声性能 Rw+Ctr、Rw+C 采光性能 Tr
门窗物理性能检测
15
二、门窗性能 2.机械性能：
启闭力、反复启闭性能、弯曲、 扭曲、翘曲、大力关闭、垂直 荷载（悬端吊重）、软物体撞 击、硬物撞击等
门窗物理性能检测
29
三、门窗三性
3术语和定义-6 3. 3. 3 附加空气渗透量 除试件本身的空气渗透量以外，通 过设备和试件与测试箱连接部分的空气 渗透量。
门窗物理性能检测
30
三、门窗三性
3术语和定义-7 3. 3. 4 开启缝长 外窗开启扇或外门扇开启缝隙周长 的总和，以内表面测定值为准。如遇两 扇相互搭接时，其搭接部分的两段缝长 按一段计算。
2
一、基础知识
一、基础知识
门窗物理性能检测
3
一、基础知识 1.门窗定义：
门窗----建筑用窗和人行门的总称。 门-------围蔽墙体门窗洞口，可开启关闭，并可 供人出入的建筑部件。 窗-------围蔽墙体洞口，可起采光、通风或观察 等作用的建筑部件的总称。通常包括窗框和一个 或多个窗扇以及五金配件，有时还带有亮窗和换 气装置。
门窗物理性能检测
8
一、基础知识 3.门窗分类：-3
3.3按开启方式分： 平开门窗 推拉门窗 上悬窗 中悬窗 内平开下悬窗 提升推拉门（窗）
门窗物理性能检测
9
一、基础知识 3.门窗分类：-4
平开门窗
内开、外开 单开、双开（中梃或假中梃） 滑撑、铰链
门窗物理性能检测
10
一、基础知识 4.门窗命名：
57
三、门窗三性
5检测装置-8
5. 3校准
5. 3. 1空气流量测量 系统的校准 空气流量测量系统 的校准方法参见附录 A，校准周期不应大 于6个月。
门窗物理性能检测
27
三、门窗三性
3术语和定义-4 3. 3. 1 标准状态 温度为293 K(20℃)、压力为101. 3 kPa(760 mm Hg)、空气密度为1. 202 kg/m， 的试验条件。
门窗物理性能检测
28
三、门窗三性
3术语和定义-5 3. 3. 2 试件空气渗透量 在标准状态下，单位时间通过整窗 (门)试件的空气量。
门窗物理性能检测
42
三、门窗三性
3术语和定义-19 3. 6 定级检测 为确定外门窗抗风压性能指标值P3和 水密性能指标值△P而进行的检测。
门窗物理性能检测
43
三、门窗三性
3术语和定义-20 3. 7 工程检测 为确定外门窗是否满足工程设计要 求的抗风压和水密性能而进行的检测。
门窗物理性能检测
44
3. 5. 2 面法线挠度
试件受力构件或面板表面上某一点沿面法线方向的线位移 量的最大差值。
3. 5. 3 相对面法线挠度
面法线挠度和两端测点间距离L的比值。
门窗物理性能检测
38
三、门窗三性
3术语和定义-15
门窗物理性能检测
39
三、门窗三性
3术语和定义-16
3. 5. 4 允许挠度
主要构件在正常使用极限状态时的面 法线挠度的限值(符号为：fo)。
门窗物理性能检测
51
三、门窗三性
5检测装置-2
门窗物理性能检测
52
三、门窗三性
5检测装置-3 5. 2要求
5. 2. 1压力箱的开口尺寸应能满足试件安装的 要求，箱体开口部位的构件在承受检测过程 中可能出现的最大压力差作用下开口部位的 最大挠度值不应超过 5 mm或l/1 000，同时应 具有良好的密封性能且以不影响观察试件的 水密性为最低要求。
门窗物理性能检测
16
二、门窗性能 3.其他性能（检测项目）：
宽高尺寸偏差、对边尺寸之差、 对角线之差、搭接量偏差、同 一平面高低差、杆件接缝高低 差、杆件装配间隙、焊接角强 度
门窗物理性能检测
17
三、门窗三性
三、门窗三性
门窗物理性能检测
18
三、门窗三性
三性检测：指对门窗气密性
能、水密性能和抗风压性能
的检测
门窗物理性能检测
19
三、门窗三性
检测标准：
标准号：GB/T 7106-2008
标准名：《建筑外门窗气密、水密和抗风 压性 能分级及检测方法》
门窗物理性能检测
20
三、门窗三性
1.范围-1 1.1 标准的内容 本标准规定了……
门窗物理性能检测
21
三、门窗三性
1.范围-2
1.2 标准的适用范围
系列-开启方式-材料-门（窗） 举例 塑：PSC60-1518-P3 2.5 - q1 1.5(或q2 4.5) -ΔP 250-K 2.0-RW 30-Tr 0.40-A
铝：WBW60PLC-150180(P35-ΔP 3-q1 7-RW+C4)GB/T 8478-2008
门窗物理性能检测
11
一、基础知识 5.门窗图纸：
门窗物理性能检测
40
三、门窗三性
3术语和定义-17 3. 5. 5 变形检测 为了确定主要构件在变形量为40% 允许挠度时的压力差(符号为P1)而进行的 检测。
门窗物理性能检测
41
三、门窗三性
3术语和定义-18 3. 5. 6 反复变形检测 为了确定主要构件在变形量为60%允 许挠度时的压力差(符号为P2)反复作用下 不发生损坏及功能障碍而进行的检测。
三、门窗三性
4分级-1 4. 1气密性能 4.1.1分级指标 采用在标准状态下，压力差为10 Pa时的单 位开启缝长空气渗透量q1，和单位面积空气 渗透量q2作为分级指标。 4. 1. 2分级指标值 分级指标绝对值q1 和q2 的分级见表 l。
门窗物理性能检测
45
三、门窗三性
4分级-2
门窗物理性能检测
门窗物理性能检测
35
三、门窗三性
3术语和定义-12
3. 4. 2
严重渗漏压力差值
外门窗试件发生严重渗漏时的压力 差值。
门窗物理性能检测
36
三、门窗三性
3术语和定义-13 3. 4. 3 淋水量 外门窗试件表面保持连续水膜时 单位面积所需的水流量。
门窗物理性能检测
37
三、门窗三性
3术语和定义-14 3. 5. 1 面法线位移 试件受力构件或面板表面上任意一点沿面法线方向的线位 移量。
开启缝长.doc
门窗物理性能检测
31
三、门窗三性
3术语和定义-8
3. 3. 5 单位开启缝长空气渗透量
在标准状态下，单位时间通过单位开启 缝长的空气量。
门窗物理性能检测
32
三、门窗三性
3术语和定义-9
3. 3. 6 试件面积
外门窗框外侧范围内的面积，不包括安 装用附框的面积。以室内表面测定值为准。 面积图.doc
门窗物理性能检测
53
三、门窗三性
5检测装置-4
5.2.2试件安装系统包括试件安装框及夹 紧装置。应保证试件安装牢固，不应产 生倾斜及变形，同时保证试件可开启部 分的正常开启。
门窗物理性能检测
54
三、门窗三性
