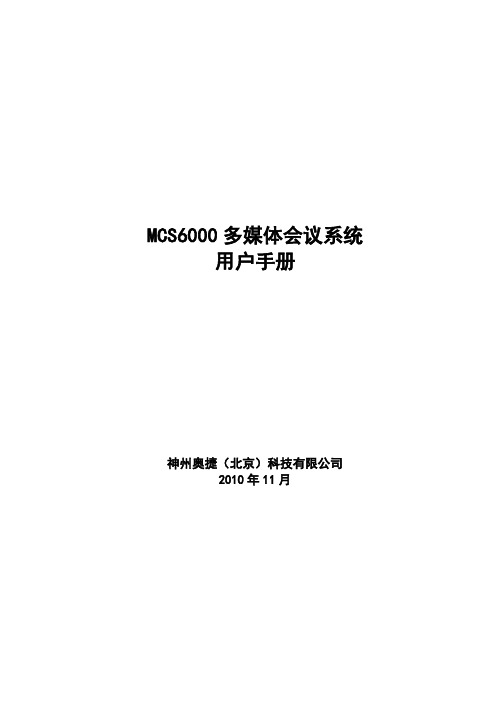

MCS6000多媒体会议系统用户手册神州奥捷(北京)科技有限公司2010年11月MCS6000用户手册版权声明本文档的版权归神州奥捷(北京)科技有限公司所有,受中华人民共和国法律的保护。
神州奥捷公司有权在未经申明的情况下对文档的内容做必要的改动,且不另行通知,更改的内容将会补充到本文档中。
本文档力求准确说明MCS6000多媒体会议系统产品,但由于产品的更新和修订,神州奥捷公司不保证您所购买的产品和本文档内容完全一致,并对此所导致的错误及产生的后果不承担任何法律责任。
除特别声明外,此文档所用的公司名称、个人姓名及数据均属为说明的目的而拟定。
本文档所含的任何构思、设计、工艺及其他技术信息均属本公司所有,受中华人民共和国法律的保护。
未经本公司书面同意,任何单位和个人不得擅自摘抄、全部或部分复制本书内容,或者以其他任何方式使第三方知悉。
注册商标说明神州奥捷(北京)科技有限公司是公司的注册商标。
网址:神州奥捷(北京)科技有限公司1-2目录第1章安全说明 (5)1.1 安全说明 (5)1.2 符号说明 (5)第2章系统简介 (6)2.1 产品概述 (6)2.2 功能列表 (6)2.3 技术特性和参数 (7)第3章使用和操作 (9)3.1 概述 (9)3.2 约定 (9)3.3 用户注册 (9)3.4 立即会议 (11)3.5 预约会议 (12)3.6 周期会议 (12)3.7 拨号入会 (13)3.8 点呼入会 (14)3.9 强插入会 (14)3.10 强拆入会 (15)3.11 群呼入会 (16)3.12 发言/禁言 (17)3.13 视频单播 (18)3.14 锁定会场 (18)3.15 系统进程监控 (19)第4章多媒体会议管理系统 (20)4.1 登录操作 (20)4.2 界面操作说明 (21)4.2.1 目录区 (21)4.2.2操作区 (21)4.3 分项操作说明 (22)4.3.1 会议管理 (22)4.3.2 系统管理 (29)4.3.3 其他功能 (31)第5章会议控制台 (33)5.1 会议控制台的安装 (33)一、会议控制台登陆 (34)二、控制台界面设置 (35)附录sip错误提示语 (39)前言资料版本 2010-11-8-V1.1产品版本V1.3.0手册说明本手册为《MCS6000多媒体会议系统用户手册》,适用于MCS6000多媒体会议系统V1.3.0版本(简称MCS6000 V1.3.0)。
赛普6000大屏处理器使用说明书分析

SMS6000系列多图像拼接墙处理器系统用户手册大屏幕拼接处理器在使用本系统前,请详细阅读本说明书.并请保管好该手册!安全操作指南为确保设备可靠使用及人员的安全,在安装、使用和维护时,请遵守以下事项:系统接地系统必须有完善的接地。
否则,不仅造成信号干扰、不稳定或机械损坏,而且还可能因漏电引起人身事故。
RGB、VGA、AV切换矩阵的最终接地点应连接至真地,其接地电阻应小于1Ω。
禁止改变原设计禁止对本产品的机械和电器设计更改或增添任何部件。
否则,生产厂家对由此所带来的危害性结果不负责任。
请勿使用两芯插头,确保设备的输入电源为220V 50Hz的交流电。
机器内有交流220V高压部件,请勿擅自打开机壳,以免发生触电危险。
不要将系统设备置于过冷或过热的地方。
设备电源在工作时会发热,因此要保持工作环境的良好通风,以免温度过高而损坏机器。
阴雨潮湿天气或长时间不使用时,应关闭设备电源总闸。
在下列操作之前一定要将设备的交流电源线从交流供电电源插座拔下:A.取下或重装设备的任何部件。
B.断开或重接设备的任何电器插头或其它连接。
非专业人士未经许可,请不要试图拆开设备机箱,不要私自维修,以免发生意外事故或加重设备的损坏程度。
不要将任何化学品或液体洒在设备上或其附近。
目目录第一章系统简介 (4)第二章技术参数 (9)第三章控制管理软件介绍和使用 (10)第四章大屏控制器控制指令集 (21)第五章安装说明 (23)第六章常见故障分析及解决 (29)第一章系统简介一大屏幕拼接处理器SMS6000系列多屏拼接器是一款纯硬件的专业化的图像处理设备,能够将多个动态画面显示在多个屏幕上面,实现多窗口拼接的功能。
专为高质量显示多个画面的场合设计,为指挥中心、视频会议、多媒体多功能厅等场所的应用提供了一套理想的图像处理解决方案。
图1 系统图SMS6000系列多屏幕拼接控制器采用大容量高速FPGA 阵列和高速数字总线交换技术架构,结合全数字硬件设计理念,实现无操作系统视频图像处理工作站。
6000空分使用说明书

共51页第1页14073.SMKDONAr-6000/12000/180型空分设备使用说明书14073.SM编制:校对:审核:开封空分集团有限公司二OO四年一月使用说明书14073.SM KDONAr-6000/12000/180型空分设备共51页第2页目录1. 前言2. 概述2.1 主要指标2.2 基本原理和过程2.3 工艺流程概述3. 部机3.1 空气过滤器3.2 空气透平压缩机3.3 空气冷却塔3.4 水冷却塔3.5 分子筛吸附器3.6 主热交换器3.7 过冷器3.8 冷凝蒸发器3.9 下塔与上塔3.10 粗氩塔3.11 精氩塔3.12 透平膨胀机3.13 氧气压缩机3.14 氧气放空消音器3.15 粗氩泵3.16 冷水机组4. 空分设备的启动4.1 起动应具备的条件4.2 起动准备4.3 冷却阶段4.4 积液和调整阶段共51页第3页14073.SM4.5 装置安全操作措施4.6 重要的操作数据5. 装置的管理5.1 正常操作5.2 维护5.3 故障及其排除6. 停车和加温6.1 停车和重新起动6.2 分馏塔全面加温7. 安全规程7.1 空气及空气组份的一般特性7.2 安全注意事项7.3 安全措施7.4 绝缘材料的使用14073.SM1. 前言本说明书是KDONAr-6000/12000/180型空分设备运转及使用方面的说明书。
有关下列机组请参照各自使用说明书:a 自洁式空气过滤器(ZKJ-1000)b 空气透平压缩机组(6014D.0000)c 氟利昂冷水机组(30HR-161)d 透平膨胀机组(TG402B.0000)e Z W-60/30氧气压缩机(6233H.0000)f 仪控系统(嘉兴14073.YK)g 电控系统(嘉兴14073.DK)2. 概述注:压力单位均为表压力,流量单位均为标准状态(下同)2.2 基本原理和过程空气分离的基本原理,是利用空气中各组份沸点的不同而将各组份分离开来。
c6000中文说明书-精密空调机组微处理控制器操作手册

Stulz C6000控制器第52索引精密空调机组微处理控制器操作手册目录页码简介 (3)安全须知 (3)页码代号 (3)控制器说明 (4)操作界面 (6)控制器操作 (7)菜单对话框和参数说明启动窗口.............................................................................. .. (8)标准窗口 (9)“信息”菜单..................................................................... ......... .. 10“控制”菜单................................................................................. .... .12“服务”菜单................................................................................. . (17)功能说明监控器操作.................................................................................... (26)GE操作 (27)干冷器操作 (28)两套系统的顺序控制 (29)总线顺序控制 (31)数字自控连接 (32)备份运行 (34)传感器的故障 (36)信号....................................................................................... (37)控制器出厂时的设........................................................................ (40)控制图....................................................................................... (42)硬件说明控制器.......... .. (44)下载新软件 (45)标准I/O板 (48)扩展I/O板 (52)温度/湿度传感器 (54)系统配置带I/O板的C6000的电路图 (55)第一模块带监控器的C6000的电路图 (55)第二模块带监控器的C6000的电路图 (56)打印机连接 (57)电脑连接 (57)故障排除 (58)信息水平概述 (59)控制水平概述 (60)服务水平概述 (61)简介本手册对控制器的操作和设计进行了说明,控制器组成了空调单元的中央控制站,整个空调都是由控制器控制和检测的。
指示警报单元 RM-6000 系列 使用说明书

PT1cn-1093指示警报单元RM-6000系列使用说明书邮编:174-8744东京都板桥区小豆泽 2-7-6主页:https://www.rikenkeiki.co.jp/目录1.产品概要 (2)1-1.前言 (2)1-2.使用目的 (2)1-3.危险、警告、注意、注记的定义 (2)1-4.CE/UKCA标志认证的确认方法 (3)2.安全上的重要事项 (4)2-1.危险事项 (4)2-2.警告事项 (4)2-3.注意事项 (5)3.产品组成 (6)3-1.主机及附件 (6)3-2.外形图 (7)3-3.各部名称与作用 (8)3-4.框图 (11)4.使用方法 (12)4-1.使用时 (12)4-2.关于安装场所的注意事项 (12)4-3.系统设计上的注意事项 (13)4-4.安装方法 (15)4-5.配线方法 (17)5.操作方法 (25)5-1.启动准备 (25)5-2.基本动作流程 (25)5-3.启动方法 (25)5-4.关于各种模式 (26)5-5.检测模式 (28)5-6.警报测试模式 (30)5-7.用户模式 (31)5-8.结束方法 (35)6.各种动作和功能 (36)6-1.气体警报动作 (36)6-2.故障警报动作 (39)6-3.外部输出动作 (40)6-4.关于各种功能 (42)7.保养检查 (44)7-1.检查频率和检查项目 (44)7-2.定期检查模式 (45)7-3.气体校正方法 (60)7-4.清扫方法 (63)7-5.保险丝的更换方法 (63)8.关于储存、移机和报废 (64)8-1.储存或长期不使用时的处理 (64)8-2.移机或重新使用时的处理 (64)8-3.产品的报废 (64)9.故障排除 (65)10.产品规格 (67)10-1.规格一览 (67)10-2.附件一览 (68)11.术语的定义 (69)1.产品概要1-1.前言感谢您购买气体检测警报器用RM-6000系列指示警报单元。
新科瑞C6000变频器说明书20130820 (第二版)

前言感谢您购买新科瑞电气技术有限公司生产的C6000系列变频器。
本手册提供用户安装配线、参数设定、故障诊断和排除及日常维护相关注意事项。
为确保能正确安装、操作C6000系列变频器,发挥其优越性能,及确保使用者安全,请在装机之前,详细阅读本使用手册,并请妥善保存或交给该机器的使用者。
C6000是将客户通用需求与客户个性化需求、行业性需求有机融合的产品,内置PID、多段速、简易PLC、输入输出端子、脉冲频率给定、停电和停机参数存储选择、频率给定通道与运行命令通道捆绑、双频率源给定控制、摆频控制等,为设备制造业客户提供高集成度的一体化解决方案,对降低系统成本,提高系统可靠性具有极大价值。
由于致力于变频器技术的不断改善,本产品采用的产品技术规范可能会发生变化,资料如有改动,恕不另行通知。
本产品用户手册应妥善保存至变频器报废为止。
本公司保留不预先通知而修改本手册的权利,解释权归本公司所有;如果您有任何疑问或问题,请及时与代理商或本公司保持联系,欢迎您提出改进的意见或建议。
目录第一章安全注意事项 (1)1.1 安全信息的标志和定义 (1)1.2 安全事项 (1)1.3 注意事项 (5)第二章产品简介 (7)2.1 变频器铭牌说明 (7)2.2 变频器命名规则 (7)2.3 C6000三相变频器系列机型 (8)2.4 产品通用技术规格 (9)2.5 产品外形尺寸 (10)2.6 变频器的日常保养与维护 (15)2.7 变频器的保修说明 (16)第三章安装及配线 (17)3.1 变频器的安装 (17)3.1.1 安装环境 (17)3.1.2 安装及间隔要求 (17)3.1.3 操作面板的拆卸和安装 (18)3.1.4 盖板的拆卸和安装 (19)3.2 变频器的配线 (20)3.2.1 变频器与外围设备的连接 (20)3.2.2 标准配线图 (21)3.2.3 接线端子配置 (22)第四章变频器的运行与操作 (28)4.1 操作面板显示界面 (28)4.2 键盘操作方法 (28)4.3 电机参数自学习 (31)4.4 变频器的各种状态 (31)4.5 首次上电 (32)第五章功能参数简表 (33)第六章参数详解 (44)6.1 基本参数组(F0组) (44)6.2 电机参数(F1组) (51)6.3 启停控制(F2组) (52)6.4 矢量控制参数(F3组) (56)6.5 V/F控制参数(F4组) (58)6.6 输入端子(F5组) (60)6.7 输出端子(F6组) (67)6.8 键盘与显示(F7组) (70)6.9 辅助功能(F8组) (72)6.10 保护与故障(F9组) (76)6.11 过程PID功能(FA组) (80)6.12 多段速(FB组) (84)6.13 通讯参数(FC组) (85)6.14 保留功能(PD组) (87)6.15 厂家参数(PE组) (87)第七章故障检查与排除 (88)7.1 故障信息及排除方法 (88)7.2 常见故障及其处理方法 (90)第八章通讯协议 (91)8.1 协议内容 (91)8.2 应用方式 (91)8.3 总线结构 (91)8.4 协议说明 (91)8.5 通讯帧结构 (92)8.6 命令码及通讯数据描述 (94)第九章选件/附件 (104)9.1 交流电抗器 (104)9.2 直流电抗器 (105)9.3 远方操作键盘 (105)9.4 制动单元DB及制动电阻BR (106)第一章安全注意事项本产品的安全运行取决于正确地运输、安装、操作及保养维护,在进行这些工作之前,请务必注意有关安全方面的提示。
DVC6000 调试基本步骤
DVC6010 调试基本步骤:准备工作:定位器调试前必须已将机务阀杆与执行器输出推杆正确连接,并已将定位器反馈臂与执行器推杆上反馈用连接臂正确连接。
同时气源压力必须调整到正确值。
开度反馈如用T ri-Loop,必须先激活并已正确设置!机务阀杆与执行器输出推杆连接:因执行器为单作用下缸进气的气开式阀门(开时定位器反馈臂逆时针旋转向上),连接前要求机务将阀门门杆完全向下压倒底,保证阀门处于完全关闭状态。
直接向执行器气缸输入铭牌“BENCH SET:14 —30”中下限压力并适当放大1~2psi,然后将执行器输出推杆与机务阀杆连接。
连接后的理想状态是当气缸输入压力大于“BENCH SET:14 —30”中下限压力时能较快地开始开启,当气缸输入压力达“BENCH SET:14 —30”上限时能够全开。
定位器反馈臂连接:断开至执行器气缸气源,阀门处于全关状态,确认执行器输出推杆上反馈用连接臂已正确用螺丝固定,从定位器内部旋出连接用定位销,将定位销穿过定位器反馈臂上标记为“A”的孔(如是气关式则为“B”孔)并插入定位器壳体上的定位孔,使定位器反馈臂固定不动,根据铭牌“TRA VEL:3/4(inch)”中的执行器行程值,上下滑动调整调整臂与推杆上连接臂的位置,使调整臂在定位器反馈臂滑槽内对准有相应行程标注的数字刻度处,然后拧紧调整臂与推杆上连接臂的连接固定螺母。
注意,调整臂是将定位器反馈臂与执行器推杆上反馈连接臂的连接过渡。
气源压力调整:调整减压阀使气源压力闭执行机构要求的最大值(参考BENCH SET 上限)高0.3bar(5psi),注意此压力必须能使锁气器完全顶开,离开锁气状态。
按检修规程要求锁气器闭锁压力的调整一般不得低于0.3MPa。
Tri-Loop激活并设置:先通讯器连接DVC6000,ONLINE Setup&Diag Detailed Setup Mode Burst Burst Enable,设置成激活状态。
iCAP6000系列操作手册(中文版)
3)双击样品名称,即可打开Subarray谱图(样品谱图可叠加),
察看谱峰是否有干扰,某些干扰可通过移动谱峰和背景的位置来消除干扰。需要点击更新方法。
4)通过方法→元素→谱线和级次→拟合,察看谱线的线性关系和相关系数。以确定该谱线是否可用。如果没问题,就可点击未知样图标 分析样品。
6、熄火并返回待机状态
iCAP6000系列ICP中级操作
在完全掌握初级操作的情况下,通过熟悉中级操作可以进一步了解仪器的各项功能,使你在分析过程中得心应手,游刃有余。
一、添加和创建分析谱线
二、背景及干扰元素校正
三、质量控制及极限检查
四、先进的分析功能
五、创建、拷贝、绑定分析数据库
六、优化分析条件
一、添加和创建分析谱线
在谱图中相同的谱线拥有不同的级次,因此,不仅要确定谱线的波长,还要确定谱线的级次。波长以(nm)计量,级次在波长之后的{}中。
清洗泵速和分析泵速一般设定在40-60rpm之间
RF功率通常设定为950W—1150W
雾化器压力根据需要一般设定在24—32PSI之间(6300需要手动调节)
辅助气流量一般设定为0.50 L/min,观测高度:15
FC6000操作说明书1.05版本(光盘版)
k’=ρn
线性模拟信号 AI1 (旋涡流量计适用)
ρf k = ρd
k’=hf
Pf Td Zd k= · ·
Pd Tf Zf
k’=ρn
(Pf - φf ·Pfsmax) Td Zd k = (Pd - φd ·Pdsmax) · Tf · Zf
3.主要技术数据
结构型式:盘装式(A 型); 墙挂式(C 型) 测定输入信号 (1)测定流量输入信号 z 模拟流量信号(AI1)
4 ~ 20mA DC。 提供 +24V DC 外供电源,用于二线制 4 ~ 20mA DC 变送器供电。 输入电阻 100Ω。
z 频率流量信号(f) 波形:矩形、正弦、三角波形。
流量再发送模拟输出信号(与主机隔离) z 4 ~ 20mA DC z 负载电阻:0 ~ 600Ω (4 ~ 20mA DC 时)
数据更新周期:≤ 0.5 s。
基本误差限 z 频率信号输入:读数值的±0.1% z 温度信号输入:±0.3℃ ( t ≤ 300℃时) z 读数值的±0.1%( t >300℃时) z 电流电压输入:满量程的±0.1% z 电 流 输 出:满量程的±0.1% z 补偿后流量显示:满量程的±0.1%
Pf Td Zd
k=
··
Pd Tf Zf
k’=ρn
一般湿气体干部分 (压缩系数 Z 计算法) (压缩系数 Z 设定法)
(Pf - φf ·Pfsmax) Td Zd ρd k = (Pd- φd·Pdsmax) · Tf · Zf · ρf k’=ρn
天然体
k=
Pf
Td Fpvf · ·(
)2
Pd Tf Fpvd
z 流量再发送输出更新周期≤0.5 秒,能满足自动调节需要。 z 丰富的自诊断功能使仪表更易使用和维护。
HC6000C+三相电度表现场校验仪说明书
目录一、功能简介 (3)二、仪器构成 (5)三、技术指标 (6)四、仪器外观及端子定义 (9)1、主机面板图及按键功能说明 (9)2、接线端子定义 (10)3、脉冲信号端子定义 (10)五、仪器检定 (11)六、使用说明 (11)七、测量操作说明及界面显示 (13)1. 测试接线 (13)2. 功能键说明 (19)3.其他功能说明 (19)4.操作说明及界面显示 (21)【模式】 (22)【P4测量】 (22)【P3测量】 (25)【校验】 (27)【变比】 (29)【速比】 (30)【存数】 (32)【打印】 (33)【管理】 (33)【查询】 (33)【删除】 (34)【通讯】 (34)【参数】 (35) 【校时】 (36)【帮助】 (36)【矢量计算器】 (37)5. 接线判别说明 (38)6.如何进行错误接线识别 (39)八测量数据管理系统 (41)1、管理系统简介 (41)2、管理系统安装步骤 (41)3、基本录入数据详细说明 (42)九仪表使用注意事项 (50)十仪表维护及修理 (51)十一产品质量及服务承诺 (53)十二相关链接 (53)1、电能计费系统接线检查 (53)2、相关说明 (54)1) 六角图的概念 (54)2) 电能计量装置的接线方式 (54)3) 高供高计及接线方式 (55)4) 电压回路错误接线 (55)5) 电流回路错误接线 (56)三相三线错误接线组别对照表 (58)三相四线错误接线组别对照表1 (59)三相四线错误接线组别对照表2 (60)本使用手册详细介绍了该产品的主要功能、技术指标、使用方法及维护保养等事宜。
在使用仪器前请先仔细阅读所有资料,这将有助于您更好地使用它们。
一、功能简介本仪器是我公司系列产品的最新产品,该仪器是一种全数字化、多功能、高精度、智能化的多参数工频测量仪器。
该仪器应用最新微处理器技术和数字信号处理技术,以直接交流采样法实现工频电参数测量(如电压、电流有效值,有功、无功功率、视在功率、工频频率、功率因数,相位关系等)可以直接显示向量图,校验电能表误差并检测低压计量装置综合误差,尤其适用于各供用电单位检查电能计费系统检查二次接线状况。
- 1、下载文档前请自行甄别文档内容的完整性,平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益,请联系客服反馈,我们会尽快为您处理(人工客服工作时间:9:00-18:30)。
CC6000功能設定操作說明書一、待機模式按鍵功能:Manual鍵:1. 按一下Manual鍵進入功能設定,再按一次回待機狀態。
2. 按壓Manual鍵持續3秒,進行全部幣值自動清幣。
A鍵:1. 按一下A鍵A Tube打一枚硬幣。
2. 按壓A鍵持續3秒,進行A Tube自動清幣。
B鍵:1. 按一下B鍵B Tube打一枚硬幣。
2. 按壓B鍵持續3秒,進行B Tube自動清幣。
C鍵:1. 按一下C鍵C Tube打一枚硬幣。
2. 按壓C鍵持續3秒,進行C Tube自動清幣。
D鍵:1. 按一下D鍵D Tube打一枚硬幣。
2. 按壓D鍵持續3秒,進行D Tube自動清幣。
E鍵:1. 按一下E鍵E Tube打一枚硬幣。
2. 按壓E鍵持續3秒,進行E Tube自動清幣。
F鍵:1. 按一下F鍵F Tube打一枚硬幣。
2. 按壓F鍵持續3秒,進行F Tube自動清幣。
二、LCM功能設定模式按鍵功能:Manual鍵:按一下Manual鍵進入功能設定,再按一次回待機狀態。
A鍵=左移B鍵=上移C鍵=右移D鍵=無功能E鍵=上移F鍵=Enter三、LCM功能操作說明【查詢全幣值PayIn、PayOut、差值】代碼:000功能:查詢總入幣及出幣金額及差值。
設定步驟:A:按一下Manual鍵,進入LCM代碼000頁面,如下所示。
B:按Enter鍵,進入顯示PayIn及PayOut頁面,如下所示。
C:按B或E鍵,進入PayIn、PayOut差值顯示頁面,若PayIn值大於或等於PayOut值時以“+”符號表示。
若PayIn值小於PayOut值時則以“-”符號表示,如下所示。
D:按Manual鍵回LCM代碼000頁面。
E:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【清除PayIn & PayOut所有記錄】代碼:001功能:清除總入幣金額 & 總出幣金額記錄設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼001頁面,如下所示。
C:按Enter鍵,執行清除總入幣金額及總出幣金額所有記錄,如下所示。
D:清除完後會自動回到LCM代碼001頁面。
E:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
清除PayIn/PayOut須增加確認詢問確定是否要清除參考110項【設定各幣值最高存量】代碼:100功能:同幣值錢管硬幣總和枚數等於此設定值後,新投入的硬幣進入溢幣區。
註:1. 若無變更設定值時,出廠預設值為250。
2. 最高存量設定,可設定值最低為33最高為250。
3. 各幣值最高存量枚數是依錢管單管可容納最高枚數乘以錢管數計算,若錢管合計最高枚數不及此設定值時,則以錢管最高容許枚數為準。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼100頁面,如下所示。
C:按Enter鍵,進入幣值選擇頁面,如下所示。
D:按B或E鍵選擇要設定的幣值。
E:選定幣值後,按Enter鍵進入最高存量設定頁面。
如下所示。
F:按B或E鍵改變該幣值的最高存量設定,確認後按下Enter鍵儲存設定,儲存完畢後頁面會自動回到選擇幣值頁面,進行其他幣值設定。
※儲存時出現如下所示頁面,若無此頁面出現表示未儲存成功,請重新確認再按一次Enter鍵進行儲存。
G:設定完畢後按Manual鍵回代碼100頁面。
H:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定各幣值補幣最高枚數及自動清幣剩餘存量】代碼:101功能:1. 補幣時入幣數超過此設定值即會退幣。
2. 進行自動清幣時等於此設定值時,自動停止清幣。
註:出廠預設值為依各國別之幣值錢管最低存量為基準。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼101頁面,如下所示。
C:按Enter鍵,進入幣值選擇頁面。
D:按B或E鍵選擇要設定的幣值。
E:選定幣值後,按Enter鍵進入最低存量設定頁面,如下所示。
F:按B或E鍵改變該幣值的最低存量設定,確認後按下Enter鍵儲存設定,儲存完畢後頁面會自動回到選擇幣值頁面,進行其他幣值設定。
※儲存時出現如下所示頁面,若無此頁面出現表示未儲存成功,請重新確認再按一次Enter鍵進行儲存。
G:設定完畢後按Manual鍵回代碼101頁面。
H:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【查詢各幣值的最高、最低存量設定】代碼:102功能:查詢各幣值的最高及最低存量。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼102頁面,如下所示。
C:按Enter鍵,進入顯示幣值的最高及最低存量頁面,如下所示。
D:按B或E鍵選擇顯示其他幣值的最高及最低存量。
E:按Manual鍵回代碼102頁面。
F:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定幣值接收或不接收】代碼:103功能:設定Accept:coin changer接收此幣值。
設定Reject: coin changer不接收此幣值。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼103頁面,如下所示。
C:按Enter鍵,進入幣值選擇頁面,如下所示。
D:按B或E鍵選擇要設定的幣值。
E:選定幣值後,按Enter鍵設定Accept或Reject。
F:設定確認後按Manual鍵回LCM代碼103頁面。
G:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定幣值直接進溢幣區】此功能於新程式將刪除代碼:105功能:溢幣開啟(ON),該幣值直接進錢箱桶。
溢幣關閉(OFF),該幣值進入對應的錢管。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼105頁面,如下所示。
C:按Enter鍵,進入幣值選擇頁面。
D:按B或E鍵選擇要設定的幣值。
E:選定幣值後,按Enter鍵設定ON或OFF。
F:設定確認後按Manual鍵回LCM代碼105頁面。
G:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定BA吃鈔張數】※※※(特殊功能)※※※代碼:106功能:設定接上Coin Changer的BA一次最多可吃入多少張紙鈔。
(吃鈔張數需對應錢管枚數)註:此為特殊功能,使用Coin Changer搭載Bill Acceptor模式此功能才會有效。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼106頁面,如下所示。
C:按Enter鍵,進入BA吃鈔張數設定頁面,如下所示。
D:按B或E鍵設定張數。
E:設定確認後按Enter鍵存檔,儲存完畢自動跳回吃鈔張數設定頁面。
※儲存時出現如下所示頁面,若無此頁面出現表示未儲存成功,請重新確認再按一次Enter鍵進行儲存。
F:按Manual鍵回LCM代碼106頁面。
G:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定待機LCM顯示模式】代碼:107功能:設定錢管顯示模式→LCM顯示各錢管硬幣枚數。
設定總金額顯示模式→LCM顯示目前Coin Changer的總金額。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼107頁面,如下圖所示。
C:按Enter鍵進入LCM顯示模式設定頁面,如下所示。
D:按Enter鍵選擇設定錢管顯示模式為Q’TY of Tube或Total Coin Value。
錢管硬幣枚數顯示模式:LCM設定為Q’TY of Tube。
總金額顯示模式:LCM設定為Total Coin Value。
E:設定確認後按Manual回到LCM代碼107頁面。
F:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定錢管有無記憶功能】代碼:108功能:開啟記憶模式:當錢管模組脫離或重新開機時都會保留上一次的枚數顯示。
關閉記憶模式:當錢管模組脫離或重新開機時會重新偵測High Level或Low Level狀態,決定目前各錢管應有的硬幣數。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼108頁面,如下所示。
C:按Enter鍵,進入記憶模式設定頁面,如下所示。
D:按Enter鍵選擇設定記憶模式Enable或Disable。
開啟記憶模式:LCM設定顯示為Enable。
關閉記憶模式:LCM設定顯示為Disable。
E:設定確認後按Manual鍵回LCM代碼108頁面。
F:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定退幣模式】代碼:109功能:大幣值退幣︰由大幣值開始退幣,但是當最小幣值的枚數為0時會自動切換成原幣值退幣模式。
原幣值退幣:依使用者投入的幣值開始退幣。
註:本功能為配合VCCS介面方能有效設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼109頁面,如下所示。
C:按Enter鍵,進入退幣方式設定頁面,如下所示。
D:按Enter鍵選擇設定退幣方式為Large Coins或Org. Coin Value。
大幣值退幣:LCM設定顯示為Large Coins。
原幣值退幣:LCM設定顯示為Org. Coin Value。
E:按Manual鍵回到LCM代碼109頁面。
F:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【恢復原廠設定值】代碼:110功能:恢復原廠設定值。
使用步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼110頁面,如下所示。
C:按Enter鍵,進入恢復原廠設定值確認,如下所示。
D:1. 確定恢復原廠設定值請按Enter鍵,完成後自動跳回代碼110頁面。
2. 取消恢復原廠設定值請按Manual鍵,跳回代碼110頁面。
E:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
【設定BA介面】※※※(特殊功能)※※※代碼:111功能:設定Coin Changer搭接Bill Acceptor的接線為VCCS或MDB模式。
註:此為特殊功能,使用Coin Changer搭載Bill Acceptor模式此功能才會有效。
設定步驟:A:按一下Manual鍵,進入LCM 設定頁面。
B:按A或C鍵,將頁面移到代碼111頁面,如下所示。
C:按Enter鍵,進入BA接線設定頁面,如下所示。
D:按Enter鍵選擇設定BA接線模式為VCCS或MDB。
E:選定後按Manual鍵回代碼111頁面,即完成設定。
F:按A或C鍵選擇其它功能設定,按Manual鍵則回待機狀態。
Date:2012/09/14Ver. 1.0【投補幣功能】代碼:200功能:進行投幣補幣模式,各幣值最高補幣量依代碼101設定值為基準。
