瓦楞纸板、纸箱结构与性能
瓦楞纸箱：瓦楞纸箱抗压强度
瓦楞纸箱：瓦楞纸箱抗压强度瓦楞纸箱的定义和种类瓦楞纸箱是由厚度不同的纸板组成，中间为瓦楞纸板，两侧为平面纸板的一种包装材料。
瓦楞纸板有A、B、C、E、F五种瓦楞，因此也有相应的单瓦楞、双瓦楞、三瓦楞和五瓦楞的不同类型。
瓦楞纸箱抗压强度瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
瓦楞纸箱的抗压强度受到多方面因素的影响，包括箱型、箱子的尺寸、瓦楞纸板的类型、纸板的厚度以及纸板的材质等。
通常来说，瓦楞纸箱抗压强度与瓦楞纸板的种类有很大的关系。
在瓦楞纸板厚度相同的情况下，瓦楞纸板越高，纸箱的抗压强度就越高。
而当同一种瓦楞纸板的厚度不同时，厚度越大，瓦楞纸箱的抗压强度就越高。
此外，不同材质的纸板也会影响瓦楞纸箱的抗压强度。
通常来说，使用的纸板越好，瓦楞纸箱的抗压强度就越高。
瓦楞纸箱抗压测试瓦楞纸箱的抗压性能可以通过压缩试验来测试。
在测试时，将待测纸箱按一定速度施加力度，记录下压缩塑形曲线，从而得到压缩性能参数。
常用的压缩性能参数有瓦楞纸箱的压缩强度、压缩模量和耐压试验时间等。
压缩强度是指瓦楞纸箱在压缩测试中承受压力之后的最大承载能力。
压缩模量是指单位变形时的力学基础。
而耐压试验时间则是指瓦楞纸箱可以承受一定压力的时间。
瓦楞纸箱抗压强度的作用瓦楞纸箱抗压强度的大小可以影响其在运输、储存和货物保护等方面的作用。
因此，正确评估纸箱的抗压强度非常重要。
如果纸箱的抗压强度太低，它可能无法承受运输过程中的挤压力、重量和其他负荷，从而导致货物损坏或更糟的结果。
此外，如果纸箱的抗压强度太高，也会带来实际上并不需要的成本和物流难度。
在实际应用中，利用适当的瓦楞纸板和厚度，设计并制造出适合运输、储存和保护货物所需的瓦楞纸箱，是非常重要的工作。
结论综上所述，瓦楞纸箱的抗压强度是指纸箱在承受一定压力的情况下不变形、不破损的能力。
瓦楞纸箱的抗压强度与瓦楞的类型、数量、纸板的厚度以及纸板的材质有关。
纸箱材质及性能测试
THANK YOU
（恳请批评&指正）
| 追求成果◇控制过程 |
＼
130gA级牛卡 3000
6.5
6 牛卡单B瓦纸箱（A3A) 7 白板单B瓦纸箱（W3A)
110gA级牛卡 90gB瓦
＼
130g白板纸 90gB瓦
＼
＼
110gA级牛卡 2200
6.0
＼
110gA级牛卡 2450
6.0
8 白板加强单E瓦纸箱（W3A) 140g白板纸 110g高强E瓦 ＼
＼
120gA级牛卡
130g白板纸 90gB瓦
65g
4 加强美卡双瓦纸箱(K=A) 130g美卡纸 110gB瓦
65g
110gC瓦 110gA级牛卡 3800
7.0
130gC瓦 110gA级牛卡 5000
7.5
110gC瓦 110gA级牛卡 3900
7.0
110gC瓦 110gA级牛卡 4500
7.5
5 加强美卡单B瓦纸箱(K3A) 130g美卡纸 130g高强B瓦 ＼
| 追求成果◇控制过程 |
序号
材质结构名称
面纸g/㎡
材质要求
B/E瓦
g/㎡
中夹纸
g/㎡
A/C瓦 ㎡
g/
里纸g/㎡
边压强度 破裂强度 N/m kpa.㎡/g
1 普通双瓦纸箱箱(A=A)
110gA级牛卡 110gB瓦
65g
2 加强牛卡双瓦纸箱(A=A） 140gA级牛卡 110gB瓦
65g
3 普通双瓦白箱(W5A)
纸箱材质及性能测试
报告人：陈蓉 日 期：2015年1月
| 追求成果◇控制过程 |
五层瓦楞纸箱抗压标准
五层瓦楞纸箱抗压标准引言瓦楞纸箱是一种常用的包装材料，广泛应用于物流、运输和储存领域。
为了确保瓦楞纸箱在运输和存储过程中的抗压能力，制定了一系列的抗压标准。
本文将详细介绍五层瓦楞纸箱抗压标准的相关内容。
五层瓦楞纸箱的结构五层瓦楞纸箱是由三层面纸和两层芯纸构成的结构。
面纸通常采用牛皮纸或牛卡纸，而芯纸通常采用短纤维纸板。
这种结构能够提供较好的强度和稳定性。
抗压测试方法为了评估五层瓦楞纸箱的抗压能力，采用了一系列的测试方法。
常见的测试方法包括平面压力试验和辅助压力试验。
下面将详细介绍这两种测试方法。
1. 平面压力试验平面压力试验是最基本的瓦楞纸箱抗压测试方法之一。
试验时，将瓦楞纸箱放在一个平面上，然后施加垂直向下的力，逐渐增加压力直到箱体丧失承载能力或发生变形。
测试数据包括箱体承载能力和变形程度等。
2. 辅助压力试验辅助压力试验是针对瓦楞纸箱边缘承载能力的测试方法。
试验时，将瓦楞纸箱置于一个特定的装置中，然后施加水平方向的力，逐渐增加压力直到箱体产生破坏或变形。
测试数据包括边缘承载能力和变形程度等。
抗压标准分级五层瓦楞纸箱的抗压能力可以根据不同的标准进行分级。
常见的标准包括GB/T 6545和ISO 2234等。
根据这些标准，瓦楞纸箱可以分为不同级别，每个级别代表了不同的抗压能力。
五层瓦楞纸箱的设计要点为了确保瓦楞纸箱的抗压能力符合标准要求，设计时需要注意以下几个要点：1. 纸板的选择选择高质量的面纸和芯纸对于瓦楞纸箱的抗压能力非常重要。
面纸应具有较高的强度和抗拉性能，芯纸应具有较好的强度和稳定性。
2. 瓦楞纸板的结构瓦楞纸板的结构对于瓦楞纸箱的抗压能力有着重要影响。
常见的瓦楞纸板结构包括A型、B型和C型等，不同的结构具有不同的强度和稳定性。
3. 瓦楞纸箱的尺寸瓦楞纸箱的尺寸对于其抗压能力有一定影响。
合理选择箱体尺寸，避免设计过大或过小都能够提高瓦楞纸箱的抗压能力。
4. 瓦楞纸箱的加固在需要提高瓦楞纸箱抗压能力的情况下，可以采取一些加固措施，如加装角码、增加胶带捆扎等。
瓦楞纸箱和瓦楞纸板的技术要求
推荐]瓦楞纸箱和瓦楞纸板的技术要求瓦楞纸箱和瓦楞纸板的技术要求1.标准。
按照GB6543《瓦楞纸箱》和GB6544《瓦楞纸板》的规定，合格的纸箱和纸板由纸箱厂在纸箱上标出检验合格的标记。
2.材料。
瓦楞纸板所用瓦楞原纸定量不低于112g／m2；箱面纸定量不低于200 g／m2；制成的瓦楞纸板表面应平整，无凸凹现象。
3.图案标志。
瓦楞纸板的印刷应符合规定的色彩标准，图案标志要清晰，“勿用手钩”之类的字样要明显。
4.纸箱性能。
瓦楞纸箱的构造应能达到其在高速包装生产线上正常操作的要求并顺利地竖起来。
有些包装厂使用包装品的货源不止一个，因此要求纸箱能够完全互换，保证包装厂更换不同厂家的纸箱时，不致造成停工现象。
5.瓦楞纸箱必须折叠方正，搭接宽度在整个长度上要均匀一致，误差不得大于3 mm。
首先应选用粘合接缝式纸箱，粘合接缝在—20℃下放置72h后，纤维必须100%撕开；如果选用钉合接缝式纸箱，无论斜钉或横钉。
应排列整齐、距离均匀；双钉钉距不大于75mm，单钉钉距不大于55mm，尾顶距离压痕中线不大于20mm，箱钉必须完全钉在接头上。
6.压痕与开槽。
压痕应有足够的深度，使翼片在规定的位置上成一条直线地打开。
切口要光滑整齐，不带毛边和不粘附碎屑片，翼片开槽必须在盖片压痕线5mm以内；压痕线必须与接缝适应，允差为3mm。
7.材料的卫生要求。
瓦楞材料应在现代化的卫生条件下制造，并应在运输过程中加以适当的保护，防止脏物、害虫、化学物品或其它物质的污染。
8.规格尺寸。
瓦楞纸箱以内尺寸为准，允许偏差为±3mm。
9.瓦楞和箱型。
除非另有规定，所有纸箱都应是规则开槽箱（RSC）；箱侧面瓦楞应为垂直向下的方向。
10.包装与标记。
瓦楞纸箱箱坯按一定数量捆扎在一起，再装上托盘或组成包装单元。
每个包装托盘或包装单元的包装都要标明制造厂家、每单元中的件数、材料规格和尺寸、所包装的物品代号和名称、制造日期、批号。
11. 储存条件和装卸。
瓦楞纸板和纸箱的箱常数与楞常数
瓦楞纸板和纸箱的箱常数与楞常数没有好的原料造不出好纸，同理，没有好的纸板与原辅料粘合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素，如所用的原材料是否合适；也有外在因素，如生产工序的多少，生产工艺的先进性等等，其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张，瓦楞纸板和纸箱的质量的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的粘合剂等辅料，因为粘合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破，戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能标准1．定量（Basis Weight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡）又作“GSM”，瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸箱定量=面纸定量+里纸定量+瓦楞纸定量×楞率+黏合剂干重双面双瓦楞纸箱定量=面纸定量+里纸定量+夹芯纸定量+(第一层瓦楞纸定量×相应楞率)+(第二层楞纸定量×相应楞率)+黏合剂干重双面单瓦楞纸板粘合剂干重一般为12 g/㎡左右，双面双瓦楞纸板粘合剂干重一般为24 g/㎡2．耐破强度（Bursting Strenght Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破度测试仪测定。
瓦楞原纸和箱板纸等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层纸箱板纸的耐破度之和再乘以系数0.95，与瓦楞层无关，例如，单瓦楞纸和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST=（面纸BST+里纸BST）×0.95双瓦楞纸板BST=（面纸BST+夹芯BST+里纸BST）×0.95因为瓦楞纸板各层箱板各层箱板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱板纸的耐破度之和再乘以系数0.95得到的结果，才与实际情况相符。

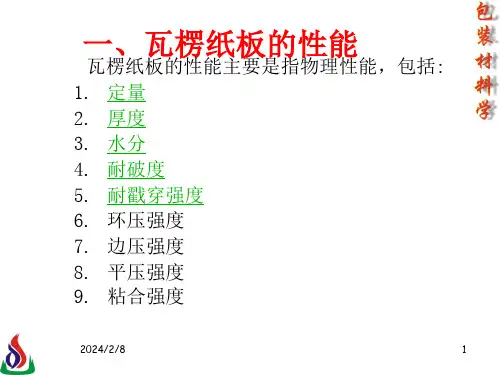

包装材料学23瓦楞纸板瓦楞纸箱性能的影响因素
2024/2/8
9
瓦楞纸板加压方向与边压强度的关系
2024/2/8
10
边压强度的经验公式
• A型瓦楞: ECT=1.0（RCTl1+RCT12+1.5RCTf） （2-1） • B型瓦楞: ECT=1.1（RCTl1+RCTl2+1.37RCTf） （2-2） • C型瓦楞: ECT=1.1（RCTL1+RCT12+1.45RCTf）（2-3）
经印刷的瓦楞纸箱抗压强度要降低，其降低程度 视印刷的位置、面积与方法等的不同而异。
• 随着印刷面积增加，纸箱抗压强度的损失也相应 增大；
• 全幅印刷对纸箱抗压强度的影响，根据纸箱的形 状和材质不同而有差别，大体上降低4O％；
• 带状印刷的部位强度变差，也很容易被压塌，带 状印刷造成的抗压强度损失与全幅印刷大致相同， 因此要避免全幅印刷与带状印刷；
量之比。
• 注意：取样要有代表性，取样后要立刻装人
塑料袋内，以备称量，因为纸和纸板是吸湿 性很强的纤维材料。
• 瓦楞原纸和面纸水分的均匀程度，对在瓦楞 纸板机上取得良好的粘合性能和运行的可靠 性是十分重要的。
• 芬兰造纸研究所的研究表明:在瓦楞纸板机上
起楞的最适宜水分指标为:瓦楞原纸8.5%，箱
板纸8.0%。
• 耐戳穿强度是指用一定形状的角锥穿过纸板所 需要的功，即包括开始刺穿及使纸板撕裂弯折 成孔所需的功。
• 戳穿强度代表了瓦楞纸箱在遇到木箱等一类物 件非常坚硬的端角碰撞时，瓦楞纸板所表现的 抵抗能力。
• 瓦楞形状的正常与否对耐破度影响不大，这也 说明瓦楞纸板的耐破度取决于两层面纸的耐破 度，但是戳穿强度明显地随着瓦楞压扁程度而 降低。
• 与纸板的定量有关，也与瓦楞形状有关。
瓦楞纸箱基本知识培训
原纸的介绍
4、瓦楞原纸 1）半化学浆瓦楞原纸：使用半化学纸浆制成瓦楞原纸 特点：其撕裂强度低，但韧度甚大 2）普通瓦楞原纸：是以废纸制成者，再次则以稻草低级废纸所制成 性能比半化学浆的瓦楞原纸差
原纸的介绍
试验样品处理：在温度23℃，相对湿度50%，环境下存放24h
定量（克重）：单位面积的重量。（g/m2 ） 厚度：(mm) 紧度：定量与厚度的比值即为紧度。（g/m3) 耐破度：一定面积的纸在匀速加压直至破裂时所能承受的最大压力。（Pa） 耐折度：是指受一定张力，经受一定角度来回折叠直至断裂时的次数。 环压强度：环形试样平行受压至压溃时的压力。（N/m)
中心盘，可适应不同的试样厚度。
原纸环压试验专用中心盘
微电脑程控压缩强度试验仪
原纸的介绍
试验 １、准备：测量原纸的定量和厚度，选择试样厚度检测的准确性，也与环压强度的检测结果相关。因为 试样的厚度不同，检测环压强度所采用的托盘芯直径也不同。 ２、取样：用原纸环压试验专用取样器取10片进行检测； 3、其中5片正面朝外进行检测，另外5片反面朝外装入环形托盘中分别进行检测，将10片检测的环压强 度值，求出一个平均值供作换算用。 环压强度和环压指数的换算公式： 环压强度：R=F/152 式中：R表示环压强度，单位kN/m； F是试样压溃时读取的力值，单位N； 152是试样的长度，单位mm。 环压指数：Rd=1000R/W 式中：Rd表示 环压指数，单位N·m/g； R表示环压强度，单位kN/m； W是试样的定量，单位g/m2(m的平方)
定量取样器 产品用途： 该仪器适用于各种纸张定量测定标准试样的取样,取样面积：100cm2。 使用操作： 1. 将仪器放于平稳牢固的工作台合适位置上。 2. 将纸张平展的放在底盘中央位置上，左手按住支梁，防止按下压杆时取样器 向前翘起。 慢慢按下压杆，便可完成一次取样，所取试样落入滑槽中，并从 由滑槽从侧面滑出。 3. 缓慢松开压杆，上冲刀恢复到起始位置。取出试样进行相应的试验即可。
瓦楞纸箱的种类和结构特征
垂直压力
平行压力
➢ 瓦楞楞高↗，瓦楞密度↘，平面压力和平行压力↘ ， 而垂直压力↗
7
三、瓦楞纸板的种类
➢ 单面瓦楞纸板 ➢ 单瓦楞纸板（三层） ➢ 双瓦楞纸板（五层）
➢ 七层瓦楞纸板
8
三、瓦楞纸板的种类
➢ 蜂窝纸板
9
三、瓦楞纸板的种类
➢ 蜂窝纸板
➢ 特点：
➢ 质轻、价廉 ➢ 高强度 ➢ 表面平整不易变形、外表易装饰 ➢ 环保 ➢ 减震、吸音、隔热、经久耐用 ➢ 制芯速度慢，生产效率低
➢ 主要应用：
➢ 托盘--------替代木制托盘
➢ 衬底--------替代发泡塑料
➢ ……
10
三、瓦楞纸板的种类
➢ 蜂窝纸板
11
四、现代瓦楞包装技术发展动态
➢ 应用范围不断扩大 ➢ 发展趋势：朝着高效率、多功能、有利环境保护和节
省有限资源的方向提高 ➢ 新型瓦楞纸板不断出现
12
混抄纸瓦楞纸板
02 01
02型纸箱
02型纸箱中的
第一种式样
19
二、国际纸箱箱型的种类 02型 纸箱 ： 俗 称 摇 盖 箱 ， 是最基本、最常用的一类纸 箱。
20
二、国际纸箱箱型的种类
03型纸箱：也称套合型 纸箱，可由两个以上独 立部分组成，即箱体与 箱盖或箱底分离，纸箱 正放时，顶盖或箱底可 以全部或部分盖住箱体。
➢ V型瓦楞圆弧半径很小，抗压强度较高，外加载荷易破坏楞形，弹 性较差。
➢ UV型瓦楞集中了上述两种楞形的优点，且有较高的抗压强度和弹
性，也具有比较合理的原材料使用量。
2
二、瓦楞的种类及特点
➢ 瓦楞纸板的强度除与楞形有关外，还与瓦楞种类有关， 瓦楞种类是根据瓦楞高度及单位长度瓦楞个数(瓦楞密 度)来划分的。
瓦楞纸板和纸箱的箱常数与楞常数
瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的箱常数与楞常数瓦楞纸板和纸箱的质量成本没有好原料造不出好纸，同理，没有好的纸板与原辅料黏合剂，也不可能生产出好的瓦楞纸板和纸箱。
以质量与成本为核心，不同的瓦楞纸板和纸箱区别对待，既要保证质量最好，又要强调成本最低。
影响质量的因素很多，有内在因素如所用的原料是否合适，也有外在因素如生产工序的多少、生产工艺的先进性等等。
其中原辅材料合理利用的效果立竿见影，但是要求我们：一方面，须对纸张、瓦楞纸板和纸箱的性能了如指掌，尤其是强度性能，因为它是决定瓦楞纸板和纸箱质量的主要因素；另一方面，须寻找合适的黏合剂等辅料，因为黏合剂的好坏直接决定着瓦楞纸板和纸箱的粘合强度，间接决定着耐破、戳穿和抗压强度，所以不容忽视。
一、瓦楞纸板和纸箱的主要性能指标1. 定量（BasisWeight）定量又名“克重”，是指每平方米瓦楞纸板的重量，单位：克/平方米（g/㎡），又写作“GSM”。
瓦楞纸板的定量决定着瓦楞纸板和纸箱的重量，一般可用下列公式估算：双面单瓦楞纸板定量＝面纸定量＋里纸定量＋瓦楞纸定量×楞率＋黏合剂干重双面双瓦楞纸板定量＝面纸定量＋里纸定量＋夹芯纸定量＋第一层瓦楞纸定量×相应楞率＋第二层瓦楞纸定量×相应楞率＋黏合剂干重双面单瓦楞纸板黏合剂干重一般为12g/㎡左右，双面双瓦楞纸板黏合剂干重一般为24g/㎡左右。
2. 耐破强度BST（BurstingStrength Test）耐破强度是静态破裂强度，单位千帕（Kpa）。
耐破强度可由耐破强度测试仪测定。
瓦楞原纸和箱纸板等原料的耐破强度符合相关标准，瓦楞纸板的耐破强度可以由所用的原料推测得出，它等于各层箱纸板的耐破强度之和再乘以系数0.95，与瓦楞层无关。
例如，单瓦楞纸板和双瓦楞纸板的耐破强度分别计算如下：单瓦楞纸板BST＝（面纸BST＋里纸BST）×0.95双瓦楞纸板BST＝（面纸BST＋夹芯BST+里纸BST）*0.95因为瓦楞纸板各层箱纸板之间有空隙，缓冲能力增加了，但是更容易被各个击破，所以上述公式中，各层箱纸板的耐破强度之和再乘以系数0.95得到的结果，才与实际情况相符。
瓦楞纸和纸箱的强度试验及分析
瓦楞纸和纸箱的强度试验及分析瓦楞纸是制造各种纸箱及包装的主要材料，瓦楞纸的质量以及强度将直接影响到纸箱或是包装的质量。
瓦楞纸的质量和强度的要求，一方面受生产工艺及操作的影响和限制，另一方面受到将要包装产品和使用用途的要求。
因此，严格的测定瓦楞纸的各方面强度指标在包装印刷和生产中是非常重要的环节，对于保证产品质量和性能有着相当重要的意义。
一、瓦楞纸版的强度试验和分析取样是对瓦楞纸板准确测量的第一步。
取样要能最大限度的代表整批产品的特性，但又要尽可能的少。
我国在标准上规定为3%～5%，也可以根据具体的生产规模和情况进行抽样。
取样之后要对纸版进行处理，使测定的数据在某一特定的条件下取得，这样的数据才能在相同的条件下进行比较。
空气的湿度和温度对纸和纸板的物理机械性能有很大的影响。
在测量前做适当的调湿处理是必要的。
以下我们介绍瓦楞纸的强度指标和试验方式。
01、瓦楞纸板和纸箱板的环压强度要测定原纸或纸板沿幅宽方向（即垂直于纸张的厚度）的抗压强度，是比较困难的。
因为纸或纸板的厚度都很小，要在一张平直的纸上沿垂直其厚度的方向施加压力，而又要原纸或纸板维持其形状稳定是难于做到的。
若把纸或纸板围成环形，施加压力时其形稳性就好得多。
因此，把原纸或纸板围成环形，然后测量其抗压强度，这就是原纸或纸板的环压强度。
测量是在小型压力试验机上进行的。
02、瓦楞芯的平压强度瓦楞芯的主要作用是当瓦楞纸板受压变形时，能够保持纸板具有一定的厚度，从而使纸板获得较大的惯性矩。
瓦楞纸要起的这个作用与它在单面机上制成瓦楞的可靠性能有密切的联系。
瓦楞纸芯要能承受得起应力和应变的作用，并在高速起楞的时候形成均一的等高瓦楞，并能牢固地与面纸贴合。
瓦楞芯的这个作用可用槽纹瓦楞芯的平压强度来衡量。
瓦楞芯的平压强度的测定是，先把瓦楞原纸在一定温度和一定的压力下，用槽纹试验仪压成一定形状的瓦楞。
然后在小型试验机上做平压试验，测定其承载能力，并以KN（kgf）表示。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
三.瓦楞紙板技術參數
(4)電動耐破度強度測試儀
Copyright © Elitegroup Computer Systems. All Rights ReservedPage12
Copyright © litegroup Computer Systems. All Rights ReservedPage19
五.瓦楞紙箱技術參數
3. 抗壓強度 - Compression strength (1)在壓力試驗機均勻施加動態壓力下至箱體 破損的最大負荷及變形量。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage20
Copyright © Elitegroup Computer Systems. All Rights ReservedPage9
三.瓦楞紙板技術參數
(4)水份測試儀
Copyright © Elitegroup Computer Systems. All Rights ReservedPage10
三.瓦楞紙板技術參數
3. 耐破強度-bursting strength (1)在試驗條件下，瓦楞紙板在單位面積上所 能承受的垂直於試樣表面的均勻增加的最 大壓力 (2)測試方法：液壓增加法 (3)試驗原理： 將試樣置於膠膜之上，用試樣夾夾緊，然 後均勻地施加壓力，使試樣與膠膜一起自 由凸起，直至試樣破裂為止。試樣耐破度 是施加液壓的最大值。
六.瓦楞紙箱檢驗
2. 紙板厚度檢驗
紙板厚度是由紙板楞型決 定；而瓦楞的高度是有固 定標準的。所以通過量測 紙板厚度基本可以判斷紙 板楞型是否正確。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage25
六.瓦楞紙箱檢驗
3. 接合部位檢驗
二.瓦楞紙板結構
3. 三瓦楞紙板結構
4. UV型楞型結構及其尺寸
h:楞高 t:楞寬
Copyright © Elitegroup Computer Systems. All Rights ReservedPage7
二.瓦楞紙板結構
Copyright © Elitegroup Computer Systems. All Rights ReservedPage8
四.瓦楞紙箱結構
1. 瓦楞紙箱各部名稱、代號
Copyright © Elitegroup Computer Systems. All Rights ReservedPage15
四.瓦楞紙箱結構
2. 瓦楞紙箱型式的國際表示方法
瓦楞紙箱的構造若用文字說明十分複雜，為求簡 化，國際瓦楞紙箱協會採用並推薦的紙箱展開圖各部 位表示記號如下： （1）裁切、壓線及開槽的記號 A A：裁切線 B B：開槽切除線 C C：內折線（壓痕線） D D：外折線（點劃線） E E：修邊壓痕線（間斷 壓痕線、鋸齒線） F F：壓雙線；
(1)粘合紙箱，其粘合強度是否足夠，不應有脫膠 開裂、溢膠等現象。 (2)釘合紙箱，其金屬釘線的寬度應在1.5mm以上 釘線不應有鏽斑、剝層、龜裂或其他使用上的缺 陷。
4.搖蓋耐折度
瓦楞紙箱搖蓋經先合後開180°，往復5次，檢驗其 面層和裡層是否有裂縫。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage26
Copyright © Elitegroup Computer Systems. All Rights ReservedPage16
四.瓦楞紙箱結構
（2）紙箱的接合方式的記號 S G （3）手提孔的記號 釘線接合 粘合劑接合
半切手孔
全切手孔
Copyright © Elitegroup Computer Systems. All Rights ReservedPage17
五.瓦楞紙箱技術參數
1. 耐破強度-bursting strength 瓦楞紙箱的耐破強度和瓦楞紙板的耐破強 度是一樣。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage18
五.瓦楞紙箱技術參數
2. 邊壓強度 - Edgewise compression strength (1)瓦楞紙箱的邊壓強度和瓦楞紙板的邊壓強 度定義及測試方式相同。 (2)紙箱邊壓強度會比紙板邊壓強度要低（因 製造過程的瓦楞損失）。
六.瓦楞紙箱檢驗
一般瓦楞紙箱的檢驗項目如下： 1. 尺寸檢驗
瓦楞紙箱的尺寸有三種： (1)內尺寸 (2)壓線尺寸(又稱刀模尺寸) (3)外尺寸 壓線尺寸是設計尺寸。也就是圖紙上標注的尺寸。 IQC檢驗時一般是檢驗外尺寸；而專業人員檢驗的是 壓線尺寸。 一般，瓦楞紙箱的尺寸公差是+/-3mm。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage23
六.瓦楞紙箱檢驗
舉例 BC楞瓦楞紙箱的压线尺寸是：512x275x515mm。 其标准外尺寸应是：517x280x525mm
Copyright © Elitegroup Computer Systems. All Rights ReservedPage24
Copyright © Elitegroup Computer Systems. All Rights ReservedPage5
二.瓦楞紙板結構
1. 單瓦楞紙板結構
2. 雙瓦楞紙板結構
Copyright © Elitegroup Computer Systems. All Rights ReservedPage6
六、瓦楞紙箱檢驗
Copyright © Elitegroup Computer Systems. All Rights ReservedPage2
一.瓦楞紙板術語、定義
1.瓦楞紙(楞紙)-fluted paper 瓦楞芯(原)紙經過起楞加工後形成有規律 且永久性波紋的紙。
2. 瓦楞紙板-corrugated fiberboard 由一層或多層瓦楞紙粘合在若干層紙或紙 板之間，用於製造瓦楞紙向的一種複合紙 板。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage4
一.瓦楞紙板術語、定義
5. 三瓦楞紙板(七層瓦楞紙板) -triple-wall corrugated fiberboard 由四層紙或紙板和三層瓦楞紙粘合而成的 瓦楞紙板。 6. 瓦楞紙板最小綜合定量 -minimum combined weight of facings, including center facing(s) of double wall and triple wall board 除瓦楞紙以外的組成瓦楞紙板的各層紙或 紙板定量之和。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage3
一.瓦楞紙板術語、定義
3. 單瓦楞紙板(三層瓦楞紙板) -single-wall corrugated fiberboard 由兩層紙或紙板①和一層瓦楞紙粘合而成 的瓦楞紙板。 4. 雙瓦楞紙板(五層瓦楞紙板) -double-wall corrugated fiberboard 由三層紙或紙板和兩層瓦楞紙粘合而成的 瓦楞紙板。 ①紙板：多層紙複合在一起。
五.瓦楞紙箱技術參數
(2)測試結果曲線圖
Copyright © Elitegroup Computer Systems. All Rights ReservedPage21
五.瓦楞紙箱技術參數
3. 其他技術參數 (1)戳穿強度(新國標已經取消) (2)水份 (3)搖蓋的耐折度
Copyright © Elitegroup Computer Systems. All Rights ReservedPage22
三.瓦楞紙板技術參數
4. 邊壓強度 - Edgewise compression strength (1)一定寬度的試樣，在單位長度上所能承受 的壓力，它是指承受平行於瓦楞方向壓力 的能力 (2)測試儀器：壓縮測試儀 (3)試驗原理：矩形的瓦楞紙板試片放於壓縮 測試儀的兩夾板之間，並使試片的楞垂直 於壓板，然後加一壓縮力，直至試樣壓壞 為止
瓦楞紙板、紙箱結構與性能
培訓部門: 機構部包材課 講 師: 林雪琴 版 本﹕V1.0
Copyright © Elitegroup Computer Systems. All Rights Reserved
課程內容
一﹑瓦楞紙板術語、定義 二﹑瓦楞紙板結構 三、瓦楞紙板技術參數 四、瓦楞紙箱結構 五、瓦楞紙箱技術參數
Copyright © Elitegroup Computer Systems. All Rights ReservedPage13
三.瓦楞紙板技術參數
(4) 壓縮測試儀
Copyright © Elitegroup Computer Systems. All Rights ReservedPage14
六.瓦楞紙箱檢驗
5. 耐破強度檢驗
通過測試儀器進行檢測
6. 抗壓強度檢驗
通過測試儀器進行檢測
7. 其他外觀檢驗，如裁切是否平整，是否有 多餘壓痕線，是否有髒汙等。
Copyright © Elitegroup Computer Systems. All Rights ReservedPage27
謝謝!
三.瓦楞紙板技術參數
