插肩袖画法
袖型CAD制版课件(共17张PPT)《服装CAD》同步教学(中国纺织出版社)
三 羊腿袖CAD制版
款式图与原型结构图
三 羊腿袖CAD制版
绘制步骤
1.准备袖片原型（使用橡 皮擦工具将不需要的结构 线擦除）； 2. “分割、展开、去除余 量” 工具在袖中线处加入 褶量（10cm）； 3.等分两展开线并绘制袖 中线；
三 羊腿袖CAD制版
绘制步骤
4.旋转工具将袖中线调节 为垂直方向，并将其延长 5cm； 5.连接并调节袖山弧线； 6.取袖中线两侧各10cm绘 制袖底线； 7.修顺袖底线与袖口线并 保存文档为“羊腿袖”。
二 插肩袖CAD制版
后插肩袖绘制步骤
1.准备后片原型（使用橡皮擦 工具将不需要的结构线擦除）； 2. 智能笔工具延长AB至c，使 BC长度为14.5，作C点的垂线 （CE=6），取BD=2.5，连接 DE； 3.智能笔工具延长DE至F （EF=40），作EF的垂直线 （ FG=13.5 ）；
二 插肩袖CAD制版
二 插肩袖CAD制版
前插肩袖绘制步骤
4.腋下点延长0.5cm 至H，I点往下做垂线 18cm，绘制矩形； 5.智能笔工具绘制分割线 造型； 6.智能笔工具取EJ长度为 12cm，过J点作垂线（垂 线长度为25cm）；
二 插肩袖CAD制版
前插肩袖绘制步骤
7.智能笔与单圆规工具绘 制袖窿弧线； 8.连接袖底线，并延长 0.7cm绘制袖口线； 9.调节衣片与袖片外围轮 廓线并存储文档为“前插 肩袖”。
《服装CAD》课程
袖型CAD制版
学习内容
一 泡泡袖CAD制版 二 插肩袖CAD制版 三 羊腿袖CAD制图与原型结构图
一 泡泡袖CAD制版
绘制步骤
1.准备袖片原型（使 用橡皮擦工具将不需 要的结构线擦除）； 2.作袖肥线的平行线 （8cm），画出两边 袖底线（各进来 1cm）； 3.袖中线两侧各作一 条平行线，平行线宽 度各为5cm；
服装工艺八种袖子原型的制图画法
服装⼯艺⼋种袖⼦原型的制图画法⼀、⽇本传统⽂化式原型配袖 ⼀、⽇本传统⽂化式原型配袖 规格：袖长=53 cm 袖肘线长=袖长/2+2.5 cm1.取⽔平线作基础袖⼝线,从基础线向上量取袖长作袖长线,⾃袖长线向下量取袖⼭⾼AH/4 +2.5CM作袖⼭⾼线。
2.作袖⼭斜线长等于前AH,作后袖⼭斜线长等于后AH+1CM .前袖⼭凹量为1.3CM ,凸量为1.8CM ,使前袖⼭缝缩量约为1.1CM左右.后袖⼭凹量为0,凸量为1.5CM,使后袖⼭缝缩量约为1.4CM左右。
3.将基础袖⼝线前翘1CM,凹量1.5CM ,后翘1CM,作成正式袖⼝线。
⼆、⽇本新⽂化原型配袖 规格:袖长=53 CM 袖肘线长=袖长/2+2.5 CM 合体袖袖⼭⾼很讲究，宽松袖⽆所谓，新⽂化原型袖⼭⾼为平均袖窿⾼。
最理想的⽅法=⽴体袖窿⾼+1cm。
1.合并胸省，以BP点为圆⼼旋转⾐⽚⾄前胸省完全合并。
2.定袖⼭⾼，延长侧缝线，⼆等份前后肩点在延长线上的落差，再将此⼆等份点与袖窿深线之间的距离进⾏六等份, 其中五份就是袖⼦的袖⼭⾼值，即5/6为袖⼭⾼点。
3.G与F辅助线,找出⾐⽚上的⽔平辅助线G和竖直辅助线F.三等份F线与侧缝的间距,过靠胸宽点作⼀竖直线与前袖窿弧线相交。
4.取前后袖肥以袖⾼点为圆⼼,以前AH为半径在袖窿深线上截取前袖肥,同理,以后AH+1CM 的长度截取后袖肥。
5.作袖长53CM,并以袖长/2+2.5CM 取得袖肘线。
6.画顺袖⼭曲线。
三、美式原型配袖 规格:前后袖窿弧=41.9 cm 袖内缝长=41.9 cm 1.作袖长55.9 cm。
2.作袖⼭⾼= AH/ 3=14CM,袖⼭⾼1/2处作辅助线。
3.袖肘线为袖⼭线⾄袖⼝的1/2上1CM。
4.袖⼝1/2处往前偏1.3CM为袖中线,袖⼭⾼出1CM。
5.画顺袖⼭弧线。
四、英式原型配袖 设英式原型袖窿弧长为39cm，作袖⼭⾼= AH/3 = 13cm。

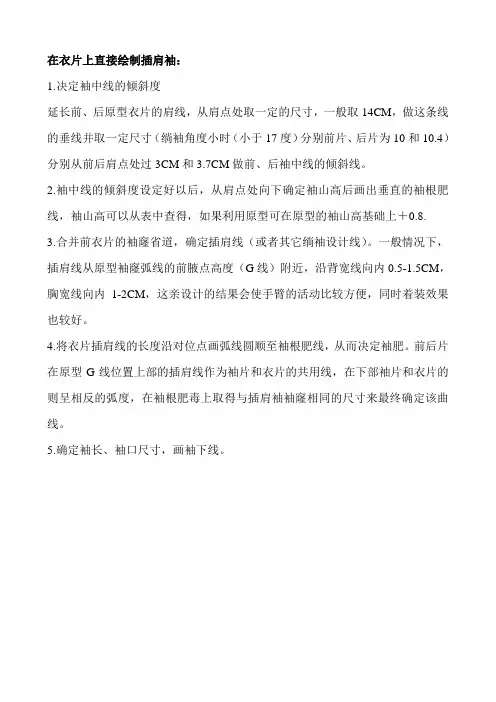

插肩袖绘图方法
在衣片上直接绘制插肩袖：
1.决定袖中线的倾斜度
延长前、后原型衣片的肩线，从肩点处取一定的尺寸，一般取14CM，做这条线的垂线并取一定尺寸（绱袖角度小时（小于17度）分别前片、后片为10和10.4）分别从前后肩点处过3CM和3.7CM做前、后袖中线的倾斜线。
2.袖中线的倾斜度设定好以后，从肩点处向下确定袖山高后画出垂直的袖根肥线，袖山高可以从表中查得，如果利用原型可在原型的袖山高基础上＋0.8.
3.合并前衣片的袖窿省道，确定插肩线（或者其它绱袖设计线）。
一般情况下，插肩线从原型袖窿弧线的前腋点高度（G线）附近，沿背宽线向内0.5-1.5CM，胸宽线向内1-2CM，这亲设计的结果会使手臂的活动比较方便，同时着装效果也较好。
4.将衣片插肩线的长度沿对位点画弧线圆顺至袖根肥线，从而决定袖肥。
前后片在原型G线位置上部的插肩线作为袖片和衣片的共用线，在下部袖片和衣片的则呈相反的弧度，在袖根肥毒上取得与插肩袖袖窿相同的尺寸来最终确定该曲线。
5.确定袖长、袖口尺寸，画袖下线。

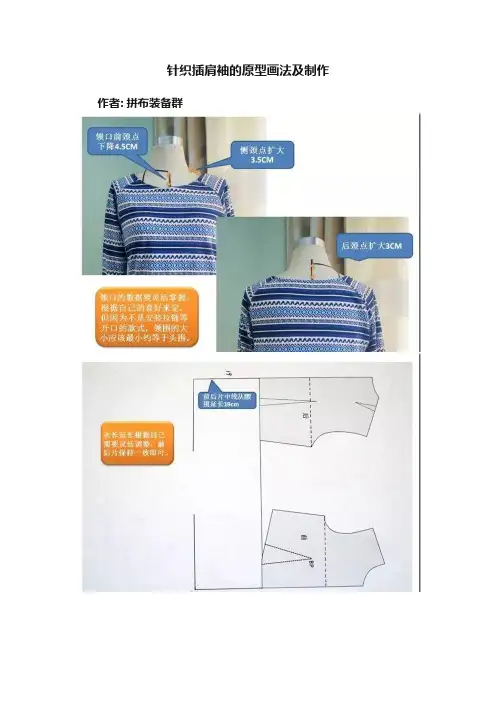

针织插肩袖的原型画法及制作
针织插肩袖的原型画法及制作作者: 拼布装备群
前后片同样从肩端点量出袖长。
袖口我做26，插肩袖一般后袖口要大于前袖口2厘米，但是作为针织服装前后袖口一样大也可以。
然后按照图中尺寸画出衣片的插肩曲线，画园顺即可，画前片曲线的时候注意，因为针织面料都不打省，所以前袖笼下降前后差的三分之二。
注意袖笼处曲线起点。
然后画出袖片的插肩曲线，衣片和袖片的插肩曲线在AB两点右侧
完全一样。
AB点右侧不同，画的时候先找出AB点。
这两个点靠上点或靠下点都可以，不必十分准确，大致应该在前后衣片的背寛和胸宽线附近。
画的时候注意看图，对称着画出即可，注意相等符号，两小段线相等即可，形状类似。
然后连接袖子内缝，内缝可以画成直线或曲线都可以
如果想做略收腰的，可以在腰围线收进，但底摆应该放出1.5，因为胸围加放4厘米做垂线不够臀围大小。
最后底摆略上翘，与侧缝呈直角，注意前底摆要比后底摆多上翘前后侧缝差的三分之一。
这是我以前裁的插肩短袖纸样，我这次只是用这个纸样略做改动了一下。
插肩袖的特点是画好的袖片与衣片有一小块重叠的地方。
最后袖片前后是要对在一起裁成整片的。
—————————————————————————————。

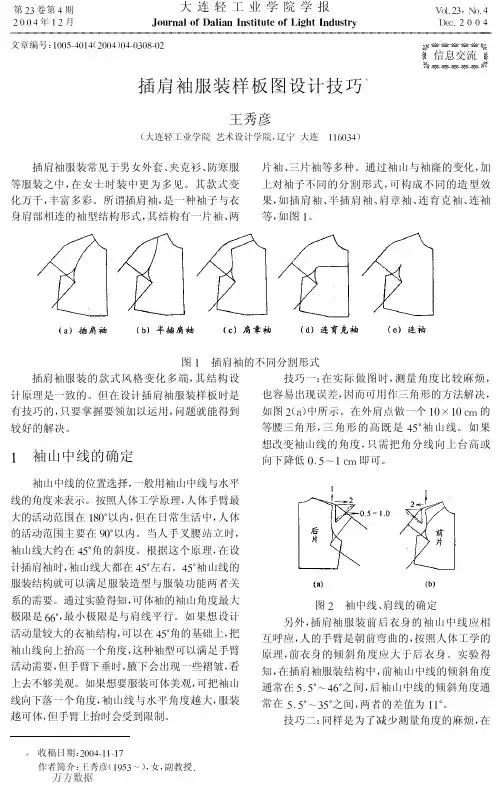

插肩袖服装样板图设计技巧
!!!!!!""""信息交流文章编号：!""#$%"!%（&""%）"%$"’"($"&插肩袖服装样板图设计技巧#王秀彦（大连轻工业学院艺术设计学院，辽宁大连!!)"’%）插肩袖服装常见于男女外套、夹克衫、防寒服等服装之中，在女士时装中更为多见。
其款式变化万千，丰富多彩。
所谓插肩袖，是一种袖子与衣身肩部相连的袖型结构形式，其结构有一片袖、两片袖、三片袖等多种。
通过袖山与袖窿的变化，加上对袖子不同的分割形式，可构成不同的造型效果，如插肩袖、半插肩袖、肩章袖、连育克袖、连袖等，如图!。
图!插肩袖的不同分割形式插肩袖服装的款式风格变化多端，其结构设计原理是一致的。
但在设计插肩袖服装样板时是有技巧的，只要掌握要领加以运用，问题就能得到较好的解决。
!袖山中线的确定袖山中线的位置选择，一般用袖山中线与水平线的角度来表示。
按照人体工学原理，人体手臂最大的活动范围在!("*以内，但在日常生活中，人体的活动范围主要在+"*以内。
当人手叉腰站立时，袖山线大约在%#*角的斜度。
根据这个原理，在设计插肩袖时，袖山线大都在%#*左右。
%#*袖山线的服装结构就可以满足服装造型与服装功能两者关系的需要。
通过实验得知，可体袖的袖山角度最大极限是))*，最小极限是与肩线平行。
如果想设计活动量较大的衣袖结构，可以在%#*角的基础上，把袖山线向上抬高一个角度，这种袖型可以满足手臂活动需要，但手臂下垂时，腋下会出现一些褶皱，看上去不够美观。
如果想要服装可体美观，可把袖山线向下落一个角度，袖山线与水平角度越大，服装越可体，但手臂上抬时会受到限制。
技巧一：在实际做图时，测量角度比较麻烦，也容易出现误差，因而可用作三角形的方法解决，如图&（,）中所示。
在外肩点做一个!"-!"./的等腰三角形，三角形的高既是%#*袖山线。

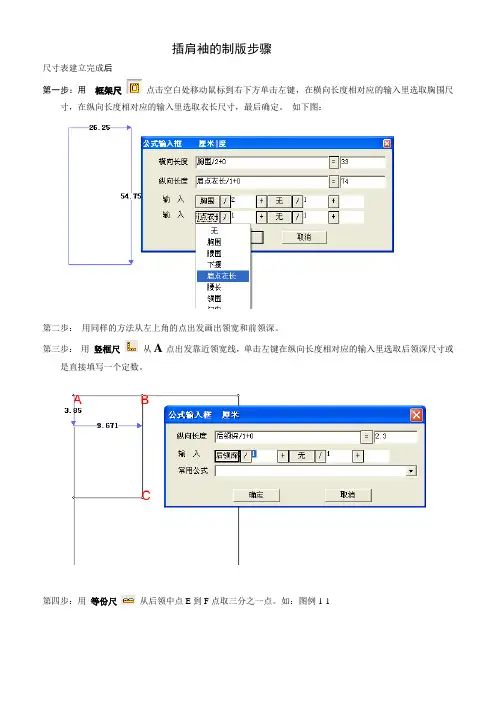

插肩袖的制版步骤
插肩袖的制版步骤尺寸表建立完成后第一步：用框架尺点击空白处移动鼠标到右下方单击左键，在横向长度相对应的输入里选取胸围尺寸，在纵向长度相对应的输入里选取衣长尺寸，最后确定。
如下图：第二步：用同样的方法从左上角的点出发画出领宽和前领深。
第三步：用竖框尺从A点出发靠近领宽线，单击左键在纵向长度相对应的输入里选取后领深尺寸或是直接填写一个定数。
第四步：用等份尺从后领中点E到F点取三分之一点。
如：图例1-1第五步：用曲线尺从前领深D点连到领宽B点，再用鼠标选中弧线按住左键移动鼠标修改弧线造型。
如：图例1-2后领弧线同前领弧线一样画法：先把点A、Q、B连起来，再修改。
如：图例1-3第六步：用直线尺从点A出发移动鼠标垂直向下单击左键，在纵向长度相对应的输入里选取小肩斜度尺寸或直接填写一个相应的定数如3或3.5公分之类的确定点B。
如: 图例1-4第七步: 用直线尺连接C、B两点。
第八步：用直线尺从点D出发移动鼠标靠近线段CB单击左键，在长度相对应的输入里选取袖长或后中袖长尺寸确定。
如：图例1-5，再用直线尺连接A、B两点，用橡皮工具双击左键删除线段AD。
如：图例1-6第九步：用直线尺点线段AC（靠近点A的地方），移动鼠标单击左键，在长度相对应的输入里选取袖口尺寸，再用同样的方法画出袖龙宽或袖宽。
用直线此连接A、E两点第十步：用直线尺先点一下线段AC在去点一下点F后移动鼠标到框架的空白处，单击左键点确定。
第十一步：用直线尺从C点向下移动鼠标单击左键，在纵向长度相对应的输入里选取袖龙或其他相关的尺寸，再在输入的最后一个“+”那里点击一下把他该成“—”号，再把后面的数字“0”删除填入一个1或1.5这个数字是可以根据需要随时改变的。
第十二步：用测量尺先点一下弧线BF再点B点然后移动鼠标靠近弧线BF再点一下左键，在测量长度后边的长条里添入一个定数如：4.5或5之类的，最后确定。
最后点确定点一下这使“+”变“—”第十三步：用直线尺连接Q、P两个点，在用等份尺从点P到点Q取三分之一点。
教程四种插肩袖的直裁法（附：各种袖子的款式变化）
教程四种插肩袖的直裁法（附：各种袖⼦的款式变化）⼀、普通类插肩袖直裁法设袖⼝⼤=14cm 袖斜线倾⾓为15:y(取值7～11)=15:10前⽚制图步骤:1.先描出前⾐⾝。
2.肩点抬⾼1cm,袖窿深增加0~3cm。
3.肩宽放出0.1y=0.1X10 =1cm ,确定A点。
4.找斜交点,胸宽线的1/2处量下2cm,与A点连线为袖斜线。
5.在袖斜线上作袖斜线倾⾓15:9~10,作出上平线。
6.过A点作上平线的垂线为袖中线,作袖长53cm。
7.量斜交点以下袖窿弧长,作斜交点以下袖⼭弧长,使袖⼭弧⽐袖窿弧长0.3~1cm的吃势量(吃量根据⾯料的厚度⽽定,薄料可⼀样长),确定袖⾕点。
8.过袖⾕点作袖中线的垂线为袖⼭底线。
9.作前对称轴线10.前袖⼝⼤=袖⼝规格14cm-0.3f(f 指前后袖窿弧差)=13.7cm。
后⽚制图步骤:1.描出有后肩省的后⽚原型。
2.肩点抬⾼1cm,袖窿深增加0～3cm。
3.肩宽放出0.1y同前⽚。
4.找斜交点,以背宽线中点量下2cm。
5.延长肩线作肩线与袖中线的夹⾓,取值=15:0.8X前⽚肩线与袖中线的夹⾓=15：0.8∅。
6.确定后⽚袖⼭⾼=前⽚袖⼭⾼=●。
7.后袖肥中点=前袖肥/2+f/2。
8.袖中点往中⼼线外偏◎/2,确定袖⼝⼤=袖⼝规格14+0.3f。
9.后袖⼝中点与后袖肥中点连线为后对称轴线。
10.量斜交点以下袖窿弧长,作斜交点以下袖⼭弧长,使袖⼭弧长与袖窿弧长等长。
11.胸背宽各减⼩1cm。
插肩袖要点:1.肩点抬⾼1cm,肩宽放出0.1y。
2.袖窿加深根据⾯料厚度,去值～3。
3.胸围分配以前⽚B/4 - 1 ,后⽚B/4 +1为宜,胸背宽各减⼩1cm。
4.前⽚⾐⾝分割线要折叠0.3～0.6,折叠量要转到胸省。
5.后⽚下袖缝⽐前中下袖缝长1cm左右,缝合时归缩后⽚,拉伸前⽚。
⼆、合体类插肩袖合体类插肩袖与普通类插肩袖的区别是:合体类合体性更强,袖斜线倾⾓更⼤(取值为15:12+h/2～13+h/2),袖肥更⼩,袖⼦更优美,但舒适、活动性减弱。
版师必读品牌插肩袖和连身袖制图步骤详解
版师必读品牌插肩袖和连身袖制图步骤详解虽然宽松形式的连身袖结构理论已被大量的研究，而合体的连身袖结构却成为冷门。
原因是有些人认为，合体连身袖的塑型效果不装袖结构，因而凡是合体型的款式一般都采用了装袖结构，采用连身袖结构的范例极少。
那么，连身袖结构是否只适合用在宽松的造型中，如运动装、休闲服……，而不适合构成合体的造型？毋庸置疑，连身袖结构和装袖一样，不仅可以构成宽松的平面结构的造型，还可以塑造合体的立体结构的造型。
本论文比较连身袖结构与装袖结构的造型方式的差异，借鉴装袖结构的造型原理，推导出合体的连身袖结构的造型原理。
1.连身袖结构与装袖结构的造型方式的比较连身袖的肩部塑型的方式与装袖有着本质的区别。
深入了解他们塑型的方式与差别并将合体装袖的造型方式运用于合体的连身袖造型中是连身袖造型原理的关键，也是本论文的研究重点。
1.1 袖窿部位造型方式的比较（１）装袖结构的袖子与袖窿分离而单独进行裁剪，再进行缝合。
这样的结构可以在不同的位置设计一些余量，当手臂抬起和下落时，这些余量像褶裥一样折叠在肩部和腋下，以适应手臂活动所需要的长度变化。
在装袖结构中，有着袖片的“袖山高”与衣片“袖窿”两个因素共同塑造肩部造型及其转折关系。
袖子纸样的袖山高，随着腋窝位置的上下设定、肩部的绱袖位置、绱袖角度等要素的不同而变化。
绱袖角度发生变化时，袖山高的增减是在袖肥线的上下进行，由于袖长没有变化，所以绱袖角度大的时候袖下会变长，袖子更加便于活动。
这是装袖结构在处理袖子合体外观与活动机能性之矛盾的特性。
装袖结构在塑造合体的造型时,袖山高取值便会增大,衣身袖窿开深位置提高,接近人体腋下部位,衣身与袖子的肥度减小,肩点立体程度增强,整体呈合体内收状。
此时虽然服装松量不大,但袖下长度的增加,也可保证手臂的运动自如。
这种调和外部廓型与运动机能两者关系的自主性和互动性,大大体现出装袖结构本身的合理性。
（２）连身袖结构袖子与衣片连裁，既没有像装袖那样的袖山结构，也没有像装袖那样的袖窿结构，这就成为连身袖结构的独特之处，同时也成为影响连身袖合体问题的主要因素。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
注意，只是参考，不是教程，或许，你看了画法后，有了点新的认识和理解，我的目的就达到了.（尺寸和细节你不要问，看个大概即可。
）
下面以宝宝版的衣片画法为例，看看圆装袖（有袖隆的）和插肩袖之间的联系，
从圆装袖怎样变化到插肩袖。
一、按你会的那种普通方法画衣片（宝宝针织服装，前后可以画一起）
二、把胸宽线三等分，按图中1，2，3，4，5的顺序画袖子，注意要保证紫、绿2线弧线等长。
（衣身袖隆上段弧线，白的，可以直接擦掉不要）
1.画袖中线，即袖长线
2.设计一条合适的弧线（尺寸形状可以自定哦）
3.画绿色弧线和紫色弧线等长，等长即可。
4.垂直于袖中线画袖口线
5.连接袖内缝线（可以修改为凹进的弧线）
6.可以适当调整袖肥大小
三、把肩线和袖中线用圆顺弧线连顺。
（说明：这款是中性插肩袖，袖中线与水平线的夹角为45度，此夹角可以调整，注意看下面）
四、裁片图，这样画袖子应该裁前后2片（后片画法类似）
五、如果要做单片的袖子，可以直接把肩线延长，延长多少呢。
延长一个袖长，此种画法更宽松
六、如图：一片式袖子
七、如果还没看懂，只需要掌握这个画的步骤，最重要的一点，保证衣片和袖子的缝合线等长就没问题，一定要等长哦！。
